Установка и подключение насосной станции к скважине своими руками

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

Поверхностный насос с электроприводом (реже – устройство может быть погружным).
Накопительный бак – гидроаккумулятор.
Реле давления.
Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

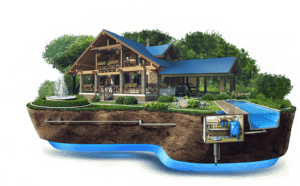

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх

На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира)

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

полная автоматизация работы водопроводной системы;
минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
большой выбор моделей, с многообразием вариаций характеристик;
компактность;
постоянное поддержание стабильного давления в системе;
возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

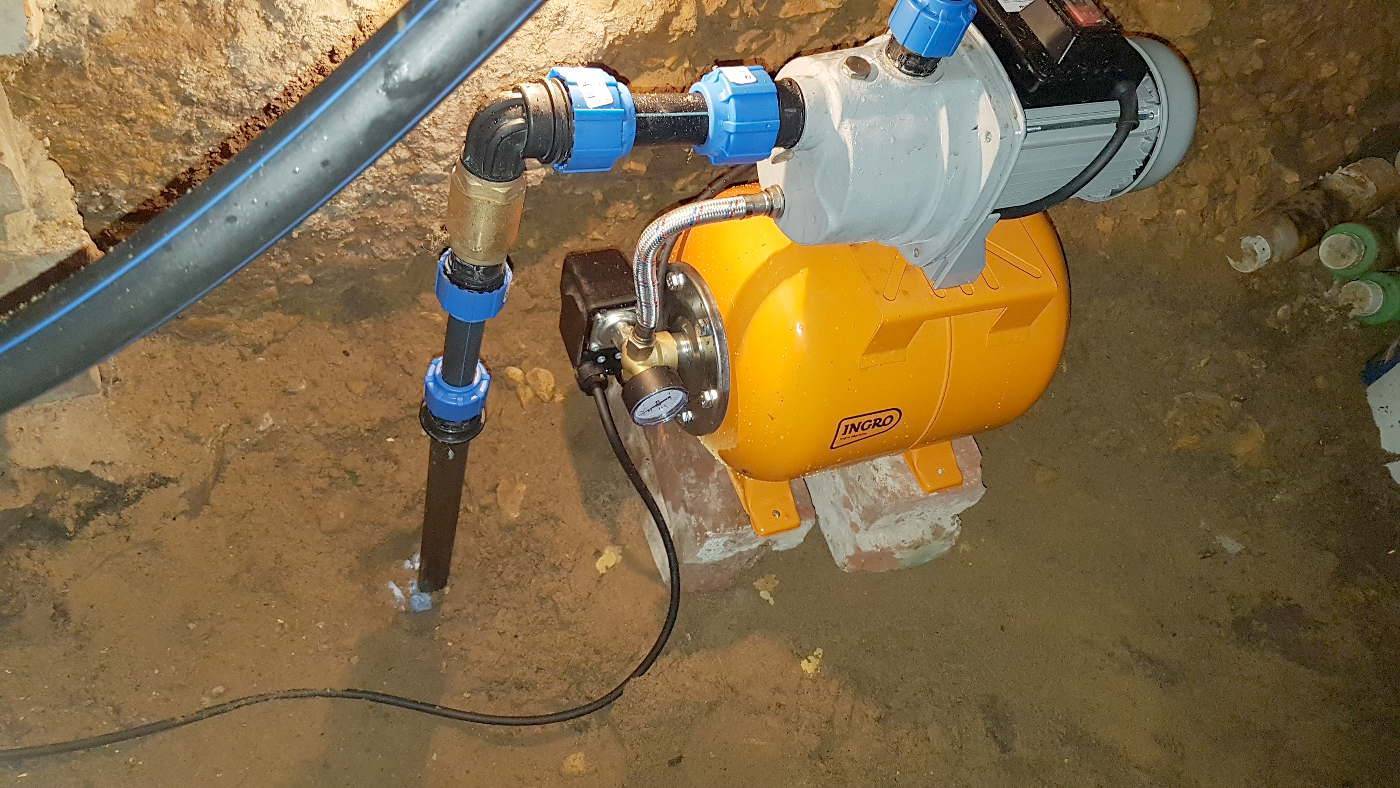

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Внимание на качество воды

Независимо откуда подаётся вода, в ней имеются примеси веществ различной концентрации. Поэтому очень полезно взять пробу воды и сдать на анализ (например, в лабораторию водоканала). Имея на руках данные о химических и физических параметрах, в специализированном магазине подберёте соответствующий фильтр. Он монтируется на всасывающем устройстве и защищает насос, собирая «вредности».

А если давление воды в центральной трубе слабенькое и перебои с поставкой случаются? Это может отразиться на корректной работе отопительной оборудования и разбалансировке всей системы. Опять же, насосная станция в помощь. Смысл в том, чтобы предварительно «скачать» водичку из дохленькой системы в накопительную ёмкость (бак), а потом использовать по усмотрению. Поэтому требуется накопительный бак.

Алгоритм работ такой:

Заранее определяем место врезки в централизованной трубе и обеспечиваем отключение подачи воды на время работы;
Монтируем водовод от магистрали до накопительной ёмкости;
Из накопительного бака воду пускаем на вход насоса, а к выходу подсоединяем трубу направляющую воду туда, куда надо;
Подключаем электричество и проводим настройку и регулировку насоса под свои нужды.

О монтаже

Разводка сантехники в бане

Все функционально необходимые части подбираются и покупаются согласно параметрам источника водозабора и домовой водопроводной системы. В этом вопросе, доверьтесь экспертам специализированной компании. Они же помогут создать оптимальную схему установки.

Конечно, гарантировать 100% положительного результата со стороны фирмы нельзя, но в случае официального сотрудничества, с них можно спросить. А многоопытный дядя Коля с хозяйственного рынка запросто скажет, что-то вроде: «та ты меня не так понял, та я же не так говорил…».

В заключение: Думаю неверно подробно излагать, как отрегулировать реле давления, для чего нужен обратный клапан, а также какие марки насосов выбрать. Это темы отдельного разговора, которые конечно будут. Цель этой статьи — сообщить предварительное понимание вопросов, требующих внимания. Надеюсь, польза всё же есть.

Подписывайтесь в блог, давайте почитать хорошим и «плохим» знакомым. Успехов Вам и легкодоступных скважин. Пока!!!

Цитата мудрости: Если жена заговорила об экономии, значит ваши акции начали падать.

https://youtube.com/watch?v=mT5r68c73mg

Для чего в автономной системе водоснабжения нужна насосная станция

Проведем герметизацию соединений. Ее особенности уже зависят от того, какие трубы используются в доме — полипропилен, металлопласт или традиционные металлические трубы.

Выбор места для установки насоса Установка насосной станции представляет собой весьма трудоемкий процесс. Схема работы системы состоит в закачивании воды в бак при помощи насоса.

Его иногда заменяют накопительным баком, но подобная конструкция считается устаревшей. Иногда для повышения надежности работы системы обратный клапан устанавливается еще и на другом конце заборного трубопровода, который подключается к насосному агрегату, но это не является правилом.

Как подключить насосную станцию к колодцу своими руками, обойдясь без помощи специалистов? Первым делом нужно подобрать правильное место для монтажа. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести: подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения; обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок; обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения. Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Правильно выбираем место для установки

Степень их сжатия регулируется посредством специальных винтов. Конструктивные особенности насосной установки Насосная установка станция — это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Вариант 1. Для первоначального запуска в нашей схеме предусмотрена заливная воронка.

Тихо, близко к точке забора, удобно. Полноценно эксплуатировать станцию можно будет только в том случае, если автоматический агрегат будет установлен правильно.

Конструктивные особенности насосной установки

Станции со встроенным инжектором способны поднимать жидкость с глубины, не превышающей 8 метров, они обеспечивают напор, составляющий более 40 метров. Первый чуть проще, второй компактнее. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Теперь дело за вами, уважаемый читатель. Обратный клапан обязательно комплектуют сеточным фильтром — без него клапан быстро выйдет из строя Сразу за запорным шаровым краном врезают и колбу с фильтром очистки воды. Требования к нему следующие: Во-первых, система должна размещаться в непосредственной близости к источнику воды. До станции ставить его нецелесообразно. Узнайте, какие могут быть схемы водопровода в квартире или в доме и про их особенности. Насосная станция обвязка,подключение

Насосный узел – помещение для станции

Насосный узел

Помещение для станции должно отвечать следующим требованиям:

Безопасность
Защита от морозов
Обеспечение простого и быстрого доступа ко всем узлам и к горловине скважины
Достаточный объём для того, чтобы разместить там вытащенные патрубки, дополнительное оборудование, которое устанавливается временно, погружной насос, лебёдки для извлечения патрубков и т.д.
Возможность подведения электричества
Санитарную безопасность
Защиту от проникновения верховых грунтовых вод в скважину

В самом простом случае насосный узел монтируют ниже глубины промерзания под землёй. Выкапывают яму, делают на дне её гидроизоляцию, бетонируют дно, оформляют верх обсадной трубы крышкой с отверстиями под патрубки, ставят в яму бетонное кольцо, вокруг которого также монтируют гидроизоляцию, устанавливают сверху утеплённую крышу с защитой от морозов – можно обойтись обычной бетонной крышкой от установленного бетонного кольца с отверстием под люк.

Резервуар для воды, ввиду большого объёма, часто устанавливают вне ямы. Он также должен иметь защиту от холода и возможность прогрева на случай замерзания. Часто резервуар делают в виде небольшой водонапорной башни – это практичное решение, обеспечивающее стабильную работу водопровода даже от погружного насоса небольшой мощности и менее дорогое, чем покупка дорогого оборудования для подъёма воды с большой глубины.

Характеристики скважины, которые нужно знать

Скважина для водоснабжения

Скважина – отверстие в грунте, которое предназначено для откачки воды из водоносного слоя.

Скважина обязательно комплектуется обсадной трубой, предотвращающей оползание её стенок.

Обсадная труба в нижней части может иметь отверстия в боковых стенках для подачи воды, однако как правило отверстия внизу трубы вполне достаточно для комфортной её работы.

Нижняя часть скважины засыпается гравием, чтобы свести до минимума заиливание и загрязнение воды.

Далее будут перечислены характеристики скважины, которые необходимо знать при подключении насосной станции к ней, и как они влияют на её работу.

Статический уровень воды в скважине

Статический уровень воды в скважине – это расстояние от поверхности почвы до зеркала воды, которое образуется при наполнении скважины водой из водоносного слоя. Естественно, устанавливать патрубок забора воды выше статического уровня смысла никакого нет. В статическом уровне скважины могут быть сезонные колебания – обычно зимой и летом он ниже, а весной и осенью – несколько выше.

Динамический уровень воды в скважине

При откачивании воды из скважины происходит снижение уровня. При этом параллельно происходит другой процесс – наполнение водой из водоносного слоя. По закону сообщающихся сосудов, чем больше эта разница – тем быстрее вода поступает в скважину. Когда скорость поступления воды становится равной скорости, с которой насос способен откачивать воду, наступает равновесие.

Уровень воды, который достигается при этом в скважине, называется динамическим уровнем воды в скважине. Этот уровень зависит от текущего статического уровня воды в скважине и производительности насоса. Устанавливать заборный патрубок рекомендуется на уровне, который будет ниже динамического уровня воды:

Глубина скважины. Глубина скважины – это расстояние от её верха до нижней части, где начинается грунт. Учитывая, что нижняя часть трубы засыпается гравием на расстояние один-два метра, фактическая глубина будет несколько ниже глубины обсадной трубы. В процессе эксплуатации скважины глубина её будет постоянно уменьшаться – давление воды будет проталкивать грунт наверх, рано или поздно гравийная подсыпка также заилится, и придётся делать новую. Для стабильной долговременной работы скважину необходимо делать большой глубины – так обеспечивается достаточный дебет скважины и динамический уровень воды, соответствующий производительности насоса.
Глубина скважины также влияет на стабильную работу насоса и отсутствие в воде механических примесей. Если заборный патрубок расположен слишком близко ко дну скважины, турбулентные потоки вокруг него будут поднимать со дна большое количество ила. В результате будет закачиваться много механических примесей. Рекомендуется устанавливать заборный патрубок не менее, чем в 2-3 метрах от дна скважины. Таким образом, глубина скважины для непрерывной подаче воды должна быть не менее, чем на 5-6 метров глубже динамического уровня воды.
Дебет скважины. Дебет скважины – это максимальное количество воды в час, которое способна выдать скважина для работы. Равен максимальной производительности насоса при непрерывной подаче воды. При правильном расчёте скважины её дебет будет в 2-3 раза больше производительности насоса, чтобы обеспечить стабильность и надёжность работы. Дебет напрямую зависит от глубины скважина и текущего статического уровня воды в скважине, а также от давления в водоносном слое.

Как работает?

Особенности

Все производители утверждают, что насосные станции погружного типа имеют свои определенные особенности. К таковым относят:

расстояние от насосной станции до колодца – около 20 метров, при этом минимальная глубина водосборного колодца – 4 метра;
место установки зависит от типа оборудования. Станция может монтироваться непосредственно во внутреннюю часть колодца или устанавливаться за его пределами.
при монтаже следует использовать только высокопрочный материал, который не поддается ржавлению или резкому падению температур. В особенности это касается платформы.

При использовании насосных станций пользователь может столкнуться со следующими неприятностями:

насосная станция не закачивает воду из колодца – этот момент свидетельствует о том, что целостность системы нарушена. Также причиной отказа оборудования может стать неисправность механизма или понижение давления в одном из участков системы.
в колодце перестала включаться насосная станция – это происходит тогда, когда часть системы повреждена. Причиной тому могут стать воздействия внутреннего типа или внешнего (резкое понижение температур).

Внимание! Не следует выполнять установку насосной станции в колодец в зимнее время года. это не позволит настроить систему на нормальный режим, да и низкие температуры окажут негативное влияние на функционал конструкции

Как выбрать?

При выборе необходимого оборудования следует делать акцент на мощностных характеристиках изделия.

Также стоит уделить максимум внимания техническим особенностям и функциональным характеристикам элемента.

При выборе насоса для колодца отдают предпочтение мелкогабаритным системам. А вот в случае с проведением водоснабжения, следует уделить более крупному и мощному оборудованию. Оно должно будет прослужить длительный период времени и обеспечить обитателей дома необходимыми объемами воды.

Перед покупкой стоит проконсультироваться у продавца консультанта, только он расскажет о пропускной способности изделия и о его технических возможностях. Также будет в разы проще отсеять все лишнее и получить уникальное приспособление для работы с водопроводом.

Виды

В зависимости от типа установки и метода контроля все насосные станции можно подразделить на три большие группы:

насосная станция с погружным насосом для колодца – это прибор, которые отвечает высоким стандартам качества и имеет период эксплуатации в разы превышающий непосредственное погружение всей системы;
погружная насосная станция для колодца с автоматикой – в данном случае работа происходит в автоматическом режиме. Нет необходимости постоянно регулировать включение и отключение системы. Все что требуется – это выставить необходимые показатели на корпусе с помощью специальных ручек и кнопок.
канализационная насосная станция с сухим колодцем – в данном случае для установки потребуется воспользоваться услугами мастера. Только он сможет выполнить все монтажные работы без какого-либо труда и ошибок.

Установка

Чтобы выполнить монтаж установки насосного типа собственноручно, потребуется воспользоваться специальной схемой. Только наглядное представление позволит правильно расположить все элементы системы и не даст сформироваться непроходимым и труднодоступным системным отрезкам.

Очень важно тщательно следовать предложенной схеме. В будущем это поможет существенно упростить ремонт насосной станции в колодце

Как подключить?

Для правильного подключения насосной станции к колодцу следует использовать специально созданную инструкцию:

Предварительно используют стандартную схему подключения. В случае с индивидуальным подходом схему разрабатывают заново, основываясь на особенностях участка и самого колодца.

Ее могут устанавливать в подвале здания, в кессоне или в специально оборудованном помещении.

При выборе места, следует уделить внимание изоляции его от попадания прямых солнечных лучей и от воздействия низких температур. Все стыки следует тщательно промазать герметиком и соединить так плотно, чтобы получить полностью герметичную систему. При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей

При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
Подсоедините станцию к электросети и включите ее.
Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

Отключите агрегат и слейте воду из гидроаккумулятора.
Снимите крышку с реле давления.
Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления. В данном случае, давление в системе должно быть выше

Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.
