Варианты рабочих схем подключения
Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.
Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.
Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.
Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно
Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.
При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.
Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.
Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.
Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.
В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.
При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса
Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.
Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.
Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.
В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе
При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.
В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства
Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.
Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.
Для чего нужен обратный клапан на воду и как его правильно установить?
Обратные клапаны обязательно должны быть установлены на любом трубопроводе. Без них многое оборудование и трубопроводная арматура не сможет нормально функционировать и с высокой вероятностью скоро придет в негодность. Перед приобретением трубопроводной арматуры необходимо выяснить для чего нужен обратный клапан на воду и как его правильно установить. Попробуем рассмотреть основные вопросы в этой статье.
Назначение
Обратный клапан предназначен для защиты трубопровода от возникновения обратного хода рабочей среды и воздействия давления. Больше всего от перемены направления движения рабочей среды может пострадать насосная станция или система индивидуального водообеспечения. Обратный клапан устанавливается рядом с чувствительным к перемене направления потоков оборудованием и решает сразу несколько проблем:
Защищает трубопроводную систему и оборудование от резких скачков давления; Не дает рабочей среде поменять направление движения потока. Многие приборы и виды трубопроводной арматуры являются однонаправленными и при изменении потока они практически мгновенно приходят в негодность. Стабилизация давления в системе
Это особенно важно в многоквартирных домах, где давления в трубопроводе не хватает для подачи воды на последние этажи. Очень важную роль играет обратный клапан, установленный на канализационной системе
Он препятствует движению сточных вод в квартиру даже при серьезных засорах труб
Очень важную роль играет обратный клапан, установленный на канализационной системе. Он препятствует движению сточных вод в квартиру даже при серьезных засорах труб.
Конструкция и принцип действия
Принцип действия клапана предельно прост. Устройство позволяет рабочей среде свободно протекать в заданном направлении, а при его изменении автоматически перекрывает трубопровод, не давая потоку поменять свое направление. Клапан приводится в действие силой самого потока.
Устройство состоит из трех основных элементов:
- Металлический корпус с двумя патрубками для присоединения к трубопроводу;
- Запирающий механизм с герметизирующей прокладкой;
Энергонезависимые автоматические клапаны работают безотказно и надежно защищают трубопровод от обратного хода рабочей среды.
Виды
Существует несколько видов обратных клапанов, созданных для разных трубопроводных систем и условий эксплуатации. В зависимости от типа запорного механизма клапаны подразделяются на следующие категории:
Подъемные. Запирающий орган движется в вертикальной плоскости. При движении жидкости снизу вверх поток упирается крышку клапана, удерживает ее и свободно протекает. При смене направления движения вода сверху надавливает на крышку, закрывая ее и преграждая себе путь в обратную сторону.
В поворотном затворе крышка откидывается и освобождает проход, а при обратном движении жидкость запирает ее.
Шаровой затвор, где в качестве запорного органа выступает шар.
Двухдисковый состоит из двух створок. При отсутствии обратного давления они складываются, а при изменении направления потока раскрываются и перекрывают просвет в трубе.
Самую большую популярность завоевали подъемные затворы. Благодаря простоте и надежности они стали неотъемлемой частью практически каждого бытового трубопровода.
Выбор и установка
При выборе клапана значении имеет только диаметр трубы и предполагаемое давление в системе
Во время покупки следует обратить внимание на качество изготовления прибора (отсутствие дефектов)
Перед установкой необходимо правильно выбрать место расположения клапана:
- В скважинах, оснащенных вакуумными насосами, арматуру устанавливают на выходе для предотвращения слива воды под собственным весом;
- Поверхностные помпы предполагают установку клапанов перед гидроаккумулятором;
- В канализационных сетях клапана устанавливаются перед каждым дополнительным источником сточных вод.
Обратный клапан — это безотказный предохранитель, способный помочь избежать аварии на трубопроводе и поломки дорогостоящего оборудования.
Трубы для систем с естественной циркуляцией
При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.
Стальные трубы через несколько лет могут выглядеть так
Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70 о С, пиковая – 95 о С. У изделий из особого пластика PPS рабочая температура 95 о С, пиковая – до 110 о С. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.
Металоопластик и полипропилен также может использоваться для монтажа систем отопления
Но если предполагается установка твердотопливного котла. то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)
Подойдет и медь (о медных трубах написано тут ), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)
Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:
- поднять как можно выше точку разгона;
- не заузить трубы подачи;
- поставить достаточное количество секций радиаторов.
Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.
Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.
Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)
Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.
Устанавливаем клапан правильно
Во избежание ошибок при выборе и установке обратного клапана в нужном месте системы отопления следует придерживаться нескольких простых советов:
- Во избежание паразитных потоков в соседних ветвях следует использовать лепестковый или дисковый тип. Первые предпочтительны, потому что они не вызывают повышенного гидравлического сопротивления.
- Для обхода гравитационной системы следует использовать шаровой кран, который практически не имеет сопротивления.
Для восполнения потерь следует выбирать элемент с тарельчатым клапаном, рассчитанный на высокое давление.
Изделия с гравитационным дроссельным клапаном всегда следует устанавливать горизонтально, заглушкой вверх.
Лепестковый клапан гравитационного типа всегда устанавливается горизонтально. Головка сервисной гайки должна быть вертикальной, иначе крышка не закроется и теплоноситель потечет в обратном направлении.
Не покупайте вентиль с чугунным корпусом. Они тяжелее и менее надежны в эксплуатации.
Проверьте правильность установки, проверив стрелку на корпусе клапана, которая указывает направление потока воды.
Клапаны с запорной пружиной нельзя устанавливать в системе естественной циркуляции — гравитационный поток будет остановлен из-за высокого сопротивления.
Дисковые и лепестковые клапаны необходимо периодически обслуживать и очищать. Если твердые частицы или осадок попадут под прокладку седла, обратный клапан потеряет герметичность. Лучше всего очистить его — снять элемент и продуть компрессором прилегающие поверхности.
Обратный клапан – как защита от аварий на канализационных сетях
При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.
Решить проблему поможет запорная арматура для канализации или обратный клапан, который перекроет обратный поток стоков и не допустит их проникновения в квартиру.
Совет! Установить обратный клапан рекомендуется жителям квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.
Где можно установить обратный клапан?
Пример установки обратного канализационного клапана
Существует два варианта решения проблемы:
- Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
- Установить отдельные клапаны на каждый сантехнический прибор.
Установка общего клапана возможна только для небольшого дома, для многоквартирных многоэтажек такой вариант невозможен, а вот установить запорный клапан для канализации на каждый предмет сантехники можно порекомендовать для любой системы отведения стоков.
В продаже можно найти две разновидности клапанов для канализации:
Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб
Это устройство монтируется непосредственно в трубы, особенно важно, чтобы они присутствовали в системе, в которой отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему
Принцип действия клапанов, предотвращающих обратный ток жидкости
Установленный клапан на канализационной трубе
Нужно заметить, что у указанных выше типов клапанов принципиально разное устройство. Так, обратный клапан для напорной канализации, который используется для того чтобы не допустить перетекания жидкости в обратном направлении, имеется два патрубка – приемный и выпускающий.
В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.
Чтобы клапан исправно служил многие годы, его нужно будет регулярно чистить. Для этого производители предусмотрели наличие схемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости.
Устанавливают их в месте, где соединяются две трубы. Их можно располагать и в вертикальной и в горизонтальной плоскостях.
Материал изготовления обратных клапанов – металл или пластик. Ранее использовались исключительно металлические фланцевые клапаны, их и сегодня можно найти в продаже. Но в связи с распространением пластиковых труб сегодня намного чаще используются клапаны из ПВХ.
Правила установки
Обратный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, либо путем врезки в трубопровод в действующей сети. Клапан должен иметь тот же диаметр, что и трубы, если это невозможно, то придется использовать специальный переходник для канализации.
Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.
Обратный клапан на канализационной трубе
Вот несколько рекомендаций по установке клапана:
- На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению указанному стрелкой.
- При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
- Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
- В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.
Обратные клапаны для погружных насосов
Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой. ] При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды
Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку
] При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.
Что это такое
Мы обсуждаем несложное приспособление, пропускающее воду в одном направлении и блокирующее противоток.
Обратный клапан для систем водоснабжения и отопления конструктивно может относиться к одному из трех типов:
| Изображение | Описание |
Движение затвора вдоль оси водопровода обеспечивает арматуре минимальный размер | Пружинный: латунный или пластиковый затвор движется по отношению к седлу поступательно и снабжен возвратной пружиной. Достоинства решения — дешевизна, компактность и возможность установки в произвольном положении, недостаток же состоит в том, что этот клапан пропускает воду лишь при значительном перепаде давлений. Дело в том, что потоку воды нужно преодолеть сопротивление возвратной пружины. |
Роль затвора выполняет свободно перекатывающийся в корпусе шар | Шариковый: затвор представляет собой шар, движущийся в трубке. Для срабатывания установленного в горизонтальном положении шарикового клапана, нужен минимальный перепад давлений. Недостаток конструкции — в том, что этот вид арматуры можно устанавливать лишь в определенных положениях. |
Конструкция с поворотным затвором | Поворотный: затвор поднимается при протоке воды и опускается, перекрывая седло, под собственной тяжестью. Как и шариковый, поворотный клапан имеет ограничения по положению установки. |
Узнать больше об этом виде водопроводной арматуры вам поможет видео в этой статье.
Виды обратных клапанов
По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:
Клапан межфланцевый, пружинный дисковый и двухстворчатый.
Самая компактная конструкция среди всех видов.
У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.
В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.
При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.
Диапазон размеров обратного клапана 15 мм – 200 мм.
В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.
В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.
В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.
Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.
За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.
Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.
Недостаток – необходим полный демонтаж при ремонте клапана.

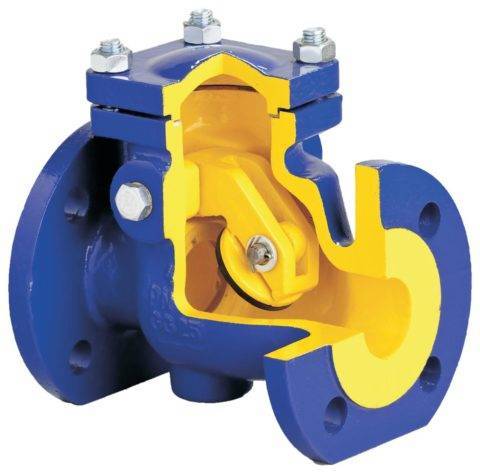

Клапан обратный поворотный или лепестковый
В данной конструкции запорным элементом является золотник – «захлопка».
Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.
При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.
В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.
При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.
Поэтому поворотные обратные клапаны разбиваются на две группы:
- Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
- Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.
Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.
Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.
Недостаток – необходимость применения демпфера в клапанах большого диаметра.

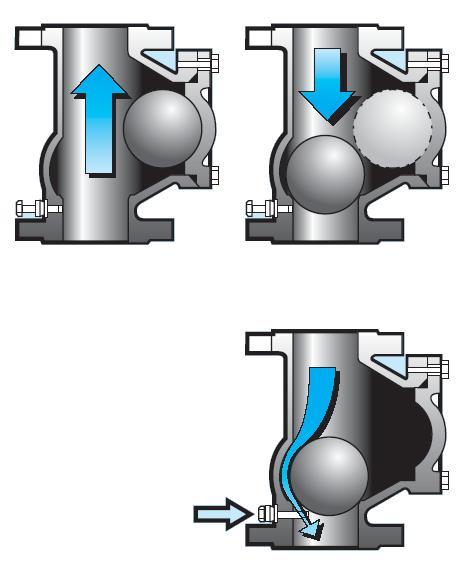

Обратный шаровый
Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.
Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.
Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.
Обратный подъемный
В обратном подъемном клапане запорным элементом является подъемный золотник.
Под действием давления воды золотник поднимается, пропуская поток.
При падении давления золотник опускается на седло, препятствуя обратному ходу потока.
Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.
Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.
Недостаток – высокая чувствительность к загрязненности среды.
Клапаны подразделяются на четыре группы по способу крепления.
- Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
- Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
- Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
- Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.
Зачем нужен обратный клапан в системах отопления
Решая куда и как ставить клапан, следует в первую очередь учитывать, что его присутствие является нежелательным в любой системе. Дело в том, прибор обладает довольно высоким гидравлическим сопротивлением в диапазоне от 0,1 до 1 метра горизонтального трубопроводного участка, что соответствует показателям напора от 0,1 до 1 атмосферы (бара).
Гидросопротивление трубопровода или арматуры в магистрали зависит от скорости потока (объема прокачки), для бытовых систем стандартный диапазон скоростей движения теплового носителя — 0,5 — 1,5 м/с. При данных значениях сопротивление клапана лежит в диапазоне 0,3 — 0,4 м, что соответствует падению напора в магистрали на 0,3 — 0,4 бара.
Котловая часть
Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.
Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:
- Неравномерное остывание теплоносителя.
- Ошибки при строительстве.
- Неправильная сборка системы.
Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.
Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.
Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.
Особенности установки
Во время установки обратных клапанов в отоплении, необходимо следовать несколькими правилами:
- Установка клапана происходит по направлению теплоносителя. Чтобы избежать проблем с монтажом, на корпусе присутствует стрелка направления.
- Чтобы уплотнить клапан используют паронитовые прокладки, только учитывают, чтобы диаметр отверстия не уменьшался.
- Желательно устанавливать перед клапаном сетку для грубой очистки, чтобы мелкие частицы не попадали в механизм и не создавали повреждений.
- Клапан устанавливают так, чтобы другие компоненты не мешали ему при работе. Это позволит избавится от дополнительного давления на клапан.
