Сравнение водородного котла отопления с другими устройствами

Советы по эксплуатации котла

Для улучшения функционала агрегата важно придерживаться прилагаемой инструкции. Усовершенствовать работу прибора можно, добавив дополнительные детали (при этом следует строго соблюдать правила безопасности)

Установленный на горелке датчик пламени повышает безопасность системы. При затухании огня устройство в автоматическом режиме перекрывает поступление горючего газа в горелку, тем самым препятствуя его попаданию в помещение

Можно вмонтировать во внутреннюю часть теплообменника специальные датчики, позволяющие отслеживать повышение показателей нагрева воды, а также дополнить конструкцию горелки запорной арматурой. Достаточно подключить ее непосредственно к датчику температуры, чтобы котел автоматически выключался, как только нагрев достигнет заданного показателя.

Полезно также установить устройство нормированного охлаждения котла.

Устройства на водороде могут применяться не только как единственное отопительное оборудование в доме, но и совмещаться с другими системами нагрева. Основные теплоустановки в этом случае могут работать в низкотемпературном режиме.

В случае соблюдения норм эксплуатации агрегат, работающий на водороде, послужит не один десяток лет. Хотя гарантийный срок подобных устройств составляет 15 лет, на практике они могут качественно работать на протяжении 20-30 лет. Починка подобных аппаратов не составит труда опытному мастеру, поскольку принципиальная схема котла на водороде не слишком отличается от аналогов, работающих на иных видах топлива.

Отопление на водороде

Водород #8211 один из источников отопления дома

В средневековье известным ученым Парацельсом в ходе опытов был замечен такой процесс, как выделение пузырьков воздуха при взаимодействии железа и серной кислоты. Однако это был не воздух, а водород. Это легкий газ, который не имеет ни цвета, ни запаха. А если он смешивается с кислородом, то газ является взрывоопасным. Сегодня отопление на водороде своими руками – это распространенное явление. Ведь водород можно получить в любом количестве, где есть вода и электричество.

Под действием электролиза молекулы воды делятся на кислород и водород. Последний обладает массой уникальных свойств. В жидком состоянии при температуре -250 градусов Цельсия это наиболее легкая жидкость, а в твердом состоянии – самое легкое вещество. Атомы водорода являются самыми маленькими. А при смешивании с атмосферным воздухом водород превращается в смесь, которая способна взорваться от даже самой маленькой искры.

Использование водорода в отоплении

В век технологий существует множество вариантов отопить свой дом. Однако любители самостоятельно создавать разные технические приспособления могут сделать отопление дома водородом своими руками. Это экологически чистый, в то же время, очень мощный источник тепла, благодаря которому можно отопить большое помещение.

Котел отопления на водороде итальянского производства

Водородное отопление дома было разработано одной из компаний в Италии. Когда такая установка работает, она не производит никаких вредных выбросов. Таким образом, это экологически чистое, эффективное, бесшумное отопление дома.

Ученые разработали способ сжигать водород для отопления дома при такой температуре, как 300 градусов по Цельсию. Благодаря этому появилась возможность производить котлы для отопления из традиционных материалов. Такого типа котлы для функционирования не требуют специальной системы отвода продуктов сгорания в атмосферу, так как здесь таковых продуктов нет. В данном случае выделяется только пар, не вредный для окружающей среды. А получить водород – это доступный процесс. Все, на что будут идти расходы, #8211 это только электроэнергия. А если вы будете, используя водородный генератор для отопления, задействовать еще и солнечные панели, то и затраты на электричество можно минимизировать.

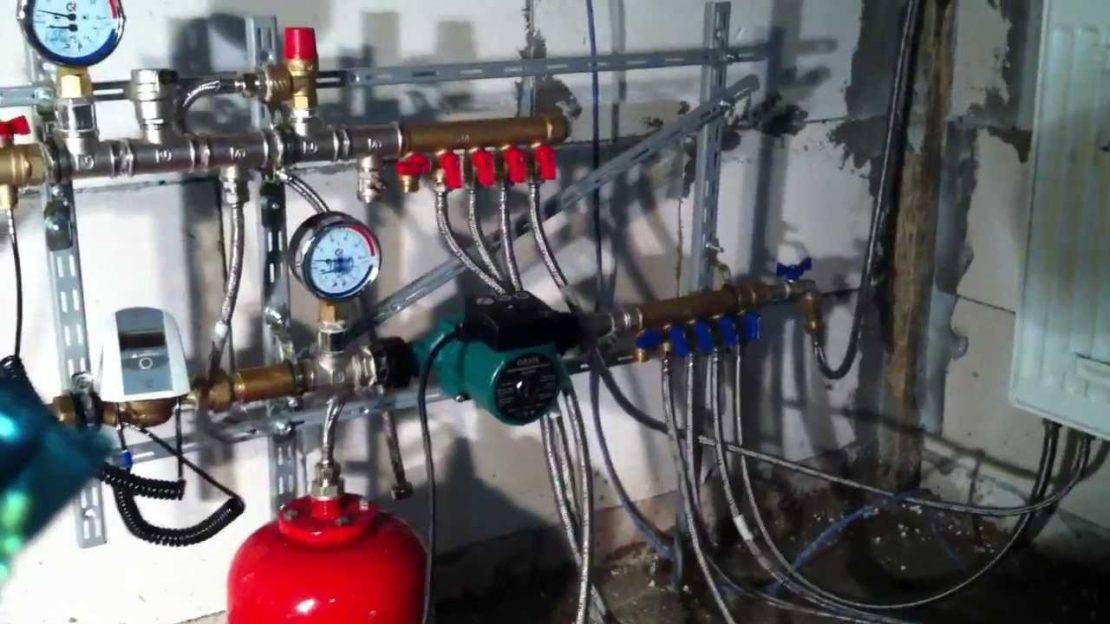

Чаще всего котел на водороде применяется для того чтобы обогревать полы. И такие системы на сегодняшний день можно найти с самой разной мощностью. Монтируются они собственноручно.

Водородная установка для отопления дома состоит из следующих компонентов: котел и трубы, имеющие диаметр 25-32 мм (1-1,25 дюймов). Трубы других размеров используются редко. Трубы можно смонтировать самостоятельно, но здесь следует выполнять одно условие – после каждого разветвления диаметр должен быть меньшим. И порядок уменьшения диаметра следующий – труба D32, труба D25. После разветвления – труба D20, последняя – труба D16. Когда такое правило соблюдается, то водородная горелка для отопления будет работать эффективно и качественно.

Преимущества отопления на водороде

• Это экологически чистые системы. И здесь единственным побочным продуктом, выбрасывающимся в атмосферу при работе, является вода в состоянии пара. Этот пар никоим образом не наносит вред окружающей среде.
• Водород в системе отопления функционирует без применения пламени. Тепло создается в результате каталитической реакции. Когда водород соединяется с кислородом, получается вода. При этом выделяется много тепловой энергии. Поток тепла температуры примерно 40 градусов идет в теплообменник. Для теплых полов – это идеальный температурный режим.
• Очень скоро водородное отопление своими руками сможет заменить традиционные системы, таким образом, освободив общество от добывания разного топлива – нефти, газа, угля и дров.

КПД, который вырабатывает отопление частного дома водородом, может достигнуть 96%.

Еще один вариант – использование газа Брауна

Еще одним способом, в настоящее время довольно спорным, является применение газа Брауна для отопления. Газ брауна для отопления дома является химическим соединением, состоящим из двух атомов водорода и одного атома кислорода. При сгорании такого газа создается практически в 4 раза больше энергии.

Установка для получения газа Брауна

Что необходимо для изготовления топливной ячейки дома

Приступая к изготовлению водородной топливной ячейки, надо обязательно изучить теорию процесса образования гремучего газа. Это даст понимание происходящего в генераторе, поможет при настройке и эксплуатации оборудования. Кроме того, придётся запастись необходимыми материалами, большинство из которых будет нетрудно найти в торговой сети. Что же касается чертежей и инструкций, то мы постараемся раскрыть эти вопросы в полном объёме.

Проектирование водородного генератора: схемы и чертежи

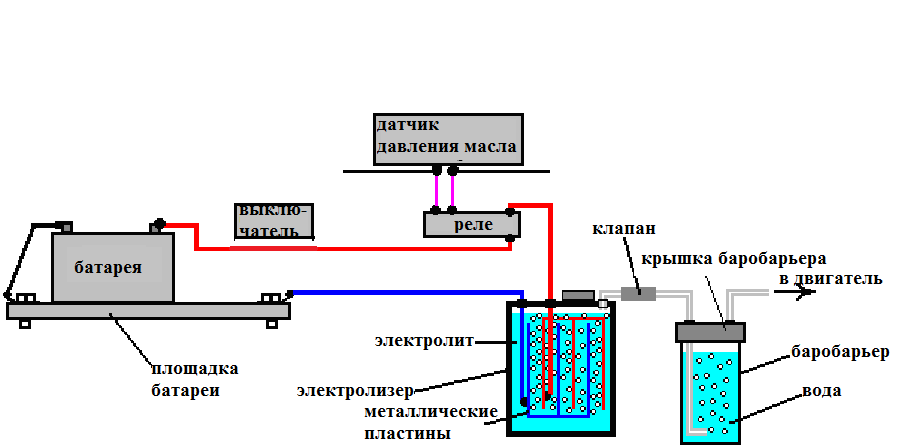

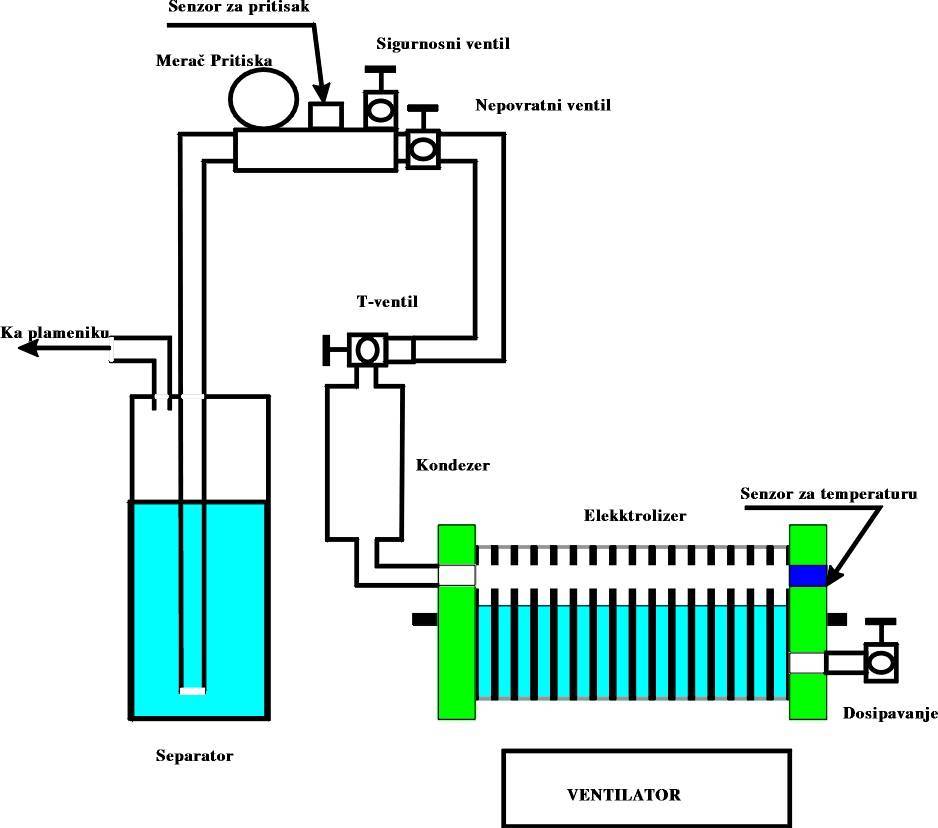

Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.

Выбор материалов для строительства генератора водорода

Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.

1. Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.

Электродная сборка для водородного генератора «мокрого» типа

При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.

Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры: — диаметр внешней трубки — 25.317 мм; — диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.

От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность

Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.

Инструменты, которые потребуются в процессе работы

Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

• ножовку по металлу;
• дрель с набором свёрл;
• набор гаечных ключей;
• плоская и шлицевая отвёртки;
• угловая шлифмашина («болгарка») с установленным кругом для резки металла;
• мультиметр и расходомер;
• линейка;
• маркер.

Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.

Плазменные котлы

Устройства плазменного типа состоят из:

1. реактора. Он представляет собой стальную емкость, внизу которой находится медная пластина с вольфрамовыми электродами. Они утоплены в плазменное вещество;
2. генератора импульсов. Он производит и передает электрические импульсы на электроды;
3. теплообменника. В него поступает образованный внутри реактора пар. Этот элемент является цилиндрической емкостью со змеевиком. Последний наполнен теплоносителем;
4. катализатора. Внутри него плазма восстанавливает свои свойства. Он подключен к теплообменнику;
5. циркуляционного насоса. Находится между катализатором и реактором. Его задача – перегонять плазму внутри котла отопления.

Применение пластиковых прокладок

Вариант изготовления электролизера с прокладками из полимеров позволяет применить алюминиевый контейнер вместо пластикового. Благодаря прокладкам, он будет надежно изолирован.

Вырезая прокладки из пластика (понадобится 4 шт.), необходимо придать им форму прямоугольников. Они укладываются по углам основания, обеспечивая зазор в 2 мм.

Теперь можно приступать к установке контейнера. Для этого понадобится еще один лист, в котором просверливают 4 отверстия. Их диаметр должен соответствовать наружному диаметру резьбы М6 – именно такими винтами будет прикручиваться контейнер.

Стенки у алюминиевого контейнера жестче, чем у пластикового, поэтому для более надежного крепления под головки винтов следует подложить шайбы из резины.

Остается заключительный этап – установка затвора и клемм.

Требования техники безопасности при эксплуатации оборудования

Правила основаны на предупреждении взрыва при взаимодействии кислорода с воздухом.

Запуск котла в работу сопровождает ряд условий:

• Следить за подачей воды.
• Читать инструкцию от производителя, не нарушать режим работы котла.
• Менять электролизер.
• Проверять показатели давления газа. При повышении нормативных параметров принимать меры для снижения показателей.
• Осуществлять контроль над температурой в теплообменниках. Предписанные производителем параметры нарушать нельзя. В техническом паспорте указывают предельно допустимые пределы – выход за них повлечет взрыв котла.
• При частых перебоях в сети электропитания позаботиться об установке генератора или бесперебойника.
• Не заниматься модернизацией без привлечения специалистов. Кроме аннулирования гарантии работы повышают риск взрыва.

Специалисты советуют оснастить систему датчиками температуры внутри теплообменников, установить запорную арматуру на горелку и систему охлаждения котла. Они помогут заметить перегрев и прочие нарушения в работе, предупредить возможные негативные последствия.

Простая схема устройства объясняет длительный срок эксплуатации. Если не нарушать нормативы и придерживаться правил, нагреватель проработает более полувека – в нем попросту нечему ломаться.

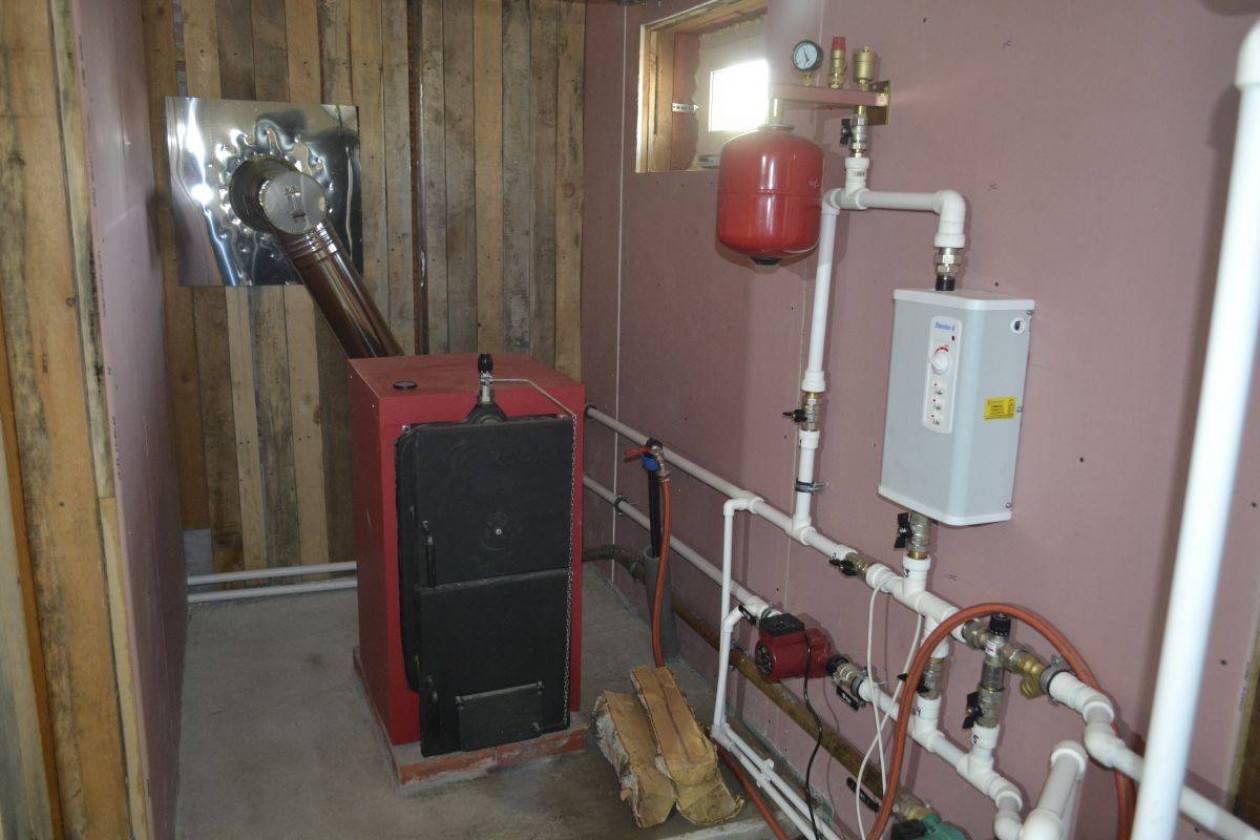

Особенности установки котла

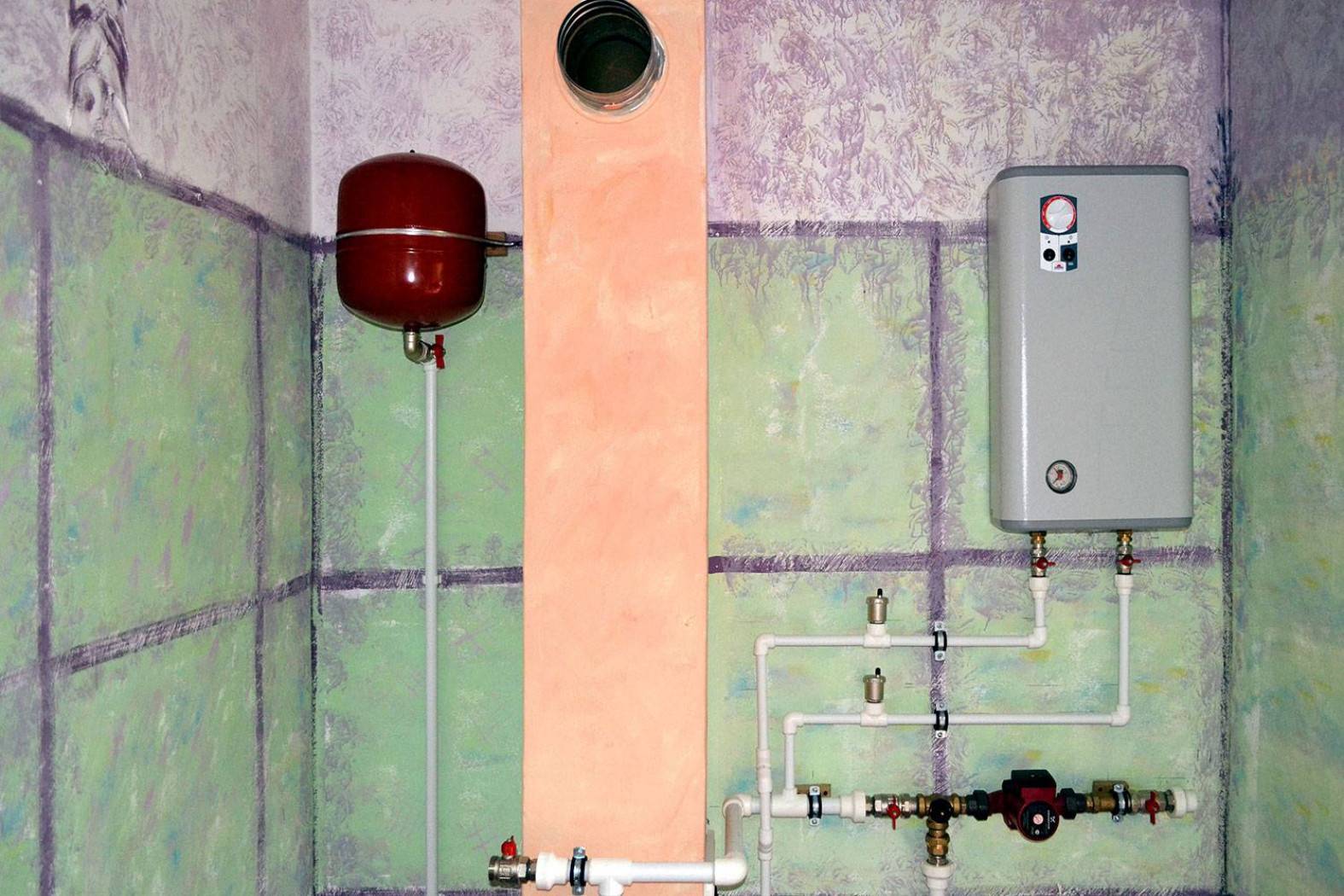

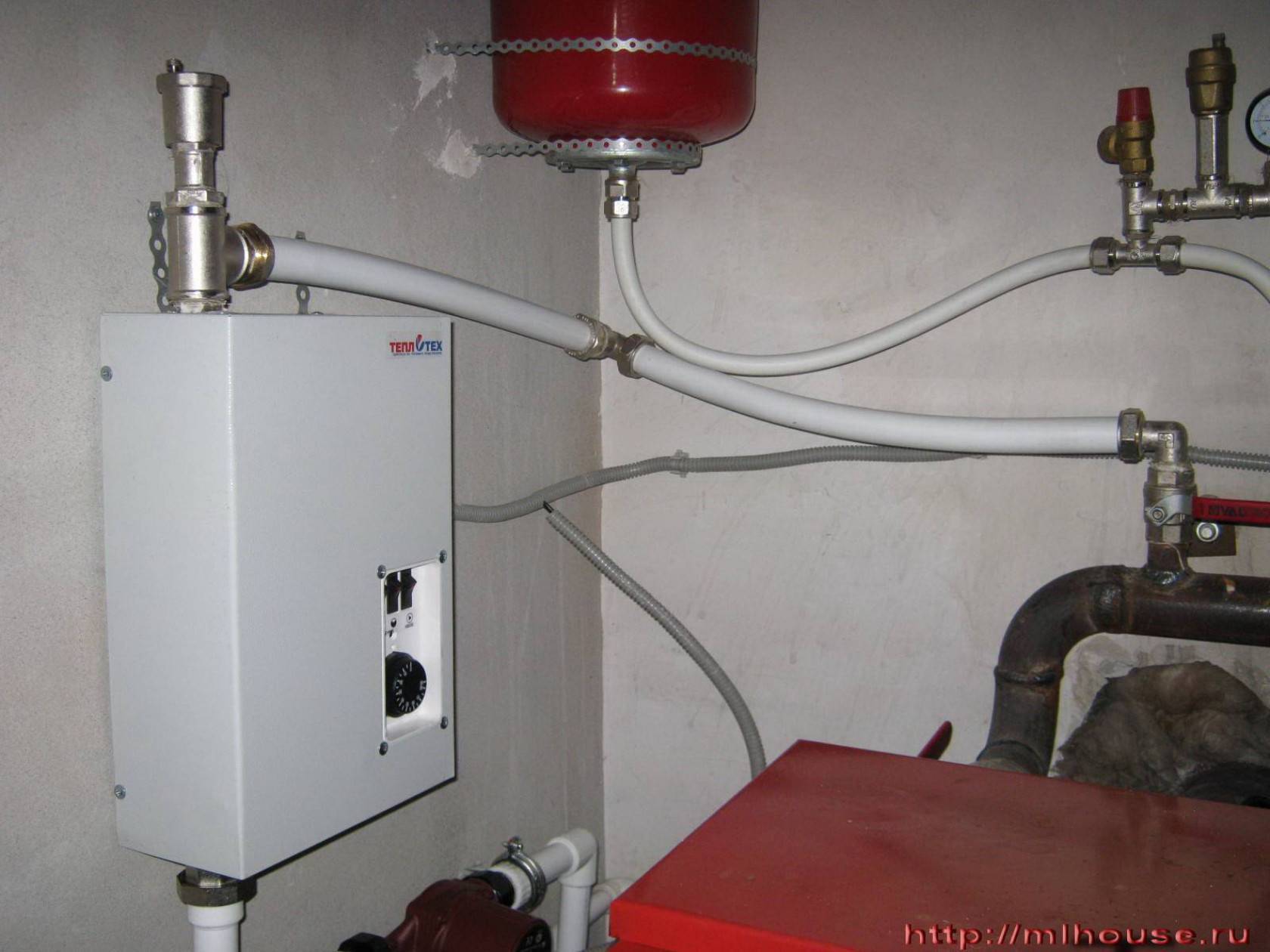

Если Вы чувствуете в себе силы для самостоятельной установки электрокотла, воспользуйтесь советами знающих специалистов. Лучше всего, если электрический источник обогрева будет задействован как резервный – это позволит грамотнее расходовать получаемое тепло в помещении.

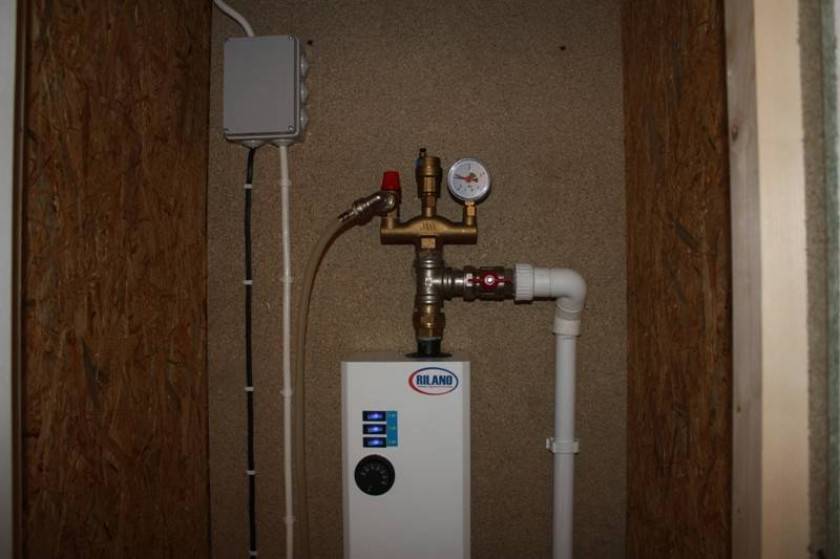

Обратно-предохранительный клапан, манометр и воздухоотводчик – это те элементы, с которыми Вы познакомитесь в случае установки котла электродного типа.

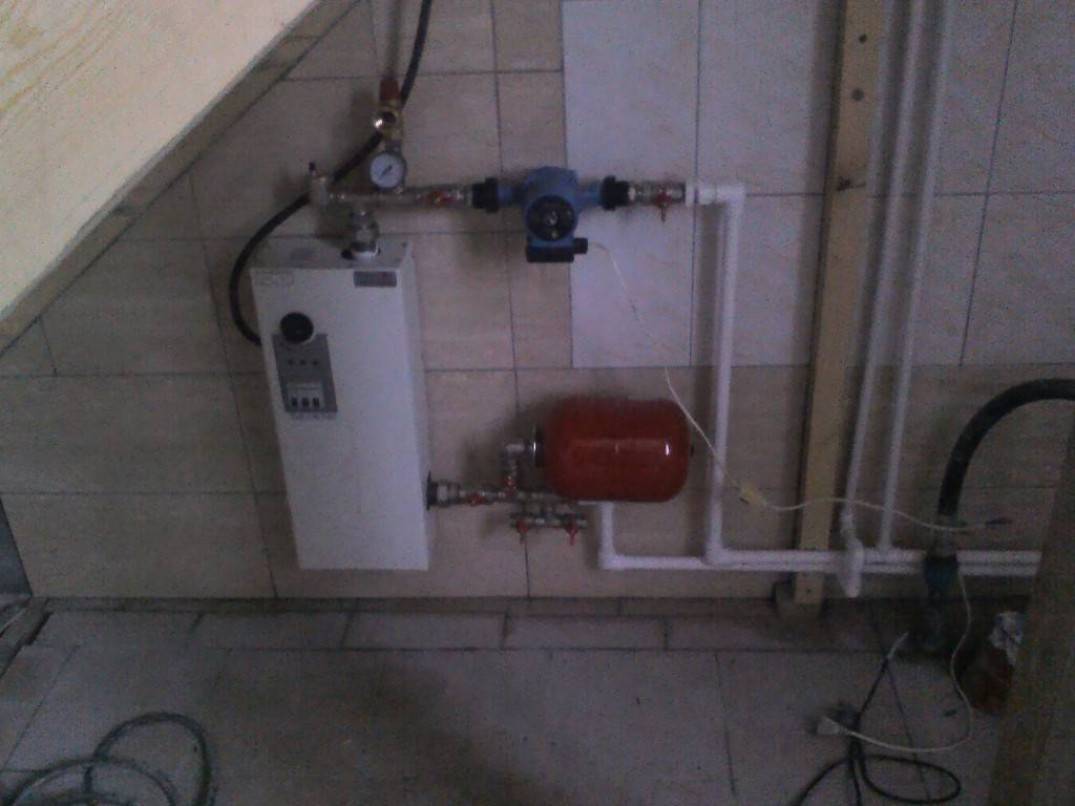

Если у Вас открытая отопительная система, то на том участке трубопровода, что идет от расширительного бака, устанавливается запорная арматура.

Для заземления используется медный провод с четырехмиллиметровым сечением при подключении проводника к нулевой клемме оборудования. Ее можно найти на корпусе котла в его нижней части.

Лучше всего, если котел будет встроен в новую систему, а не в существующий контур. В противном случае контур надо промыть со всей тщательностью с помощью предназначенных для этого средств.

После установки электрокотла убедитесь, что все правила безопасной эксплуатации соблюдены, а сам котел работает нормально во всех режимах. В этом случае монтаж можно считать успешным.

Особенности получения водорода, на котором работает генератор

При всех своих многочисленных достоинствах, водород имеет существенный недостаток – он встречается в природе только в виде химических соединений. Для получения чистого вещества нужно найти дешевый и эффективный способ его извлечения. Наиболее доступный источник водорода – обычная вода, где вещество находится в окисленном виде. После многолетних поисков и опытов удалось найти техническое решение для расщепления воды методом электролиза. Специальные устройства – электролизеры – сегодня применяются в ходе газосварочных работ, где воздействие на металл осуществляется с помощью горячей газовой смеси.

Принцип действия сварочного аппарата наглядно иллюстрирует эффективность и высокую теплоотдачу водорода. На металлические пластины устройства, погруженные в воду, подается электрический ток. Реакция электролиза расщепляет воду на кислород и чистый водород с паром. Последний отделяют от чистого вещества в сепараторе, после чего газ поступает на сжигание. Выделяемая тепловая энергия с легкостью разрезает даже твердый металлический сплав.

Главное условие бесперебойной работы электролизера – постоянное пополнение запасов воды для последующего хода процесса электролиза. Специальный датчик замеряет ее уровень, давая сигнал на впрыск дополнительного объема по мере уменьшения рабочего запаса жидкости. Чтобы избежать резкого возрастания давления и возгорания устройства, в конструкции предусмотрены аварийный выключатель и дополнительный клапан для избыточного давления. Исключить случайное воспламенение водорода в случае его обратного хода позволяет наличие специального клапана, направляющего газ только в одну сторону.

Отопление на водороде

Водород #8211 один из источников отопления дома

В средневековье известным ученым Парацельсом в ходе опытов был замечен такой процесс, как выделение пузырьков воздуха при взаимодействии железа и серной кислоты. Однако это был не воздух, а водород. Это легкий газ, который не имеет ни цвета, ни запаха. А если он смешивается с кислородом, то газ является взрывоопасным. Сегодня отопление на водороде своими руками – это распространенное явление. Ведь водород можно получить в любом количестве, где есть вода и электричество.

Под действием электролиза молекулы воды делятся на кислород и водород. Последний обладает массой уникальных свойств. В жидком состоянии при температуре -250 градусов Цельсия это наиболее легкая жидкость, а в твердом состоянии – самое легкое вещество. Атомы водорода являются самыми маленькими. А при смешивании с атмосферным воздухом водород превращается в смесь, которая способна взорваться от даже самой маленькой искры.

Использование водорода в отоплении

В век технологий существует множество вариантов отопить свой дом. Однако любители самостоятельно создавать разные технические приспособления могут сделать отопление дома водородом своими руками. Это экологически чистый, в то же время, очень мощный источник тепла, благодаря которому можно отопить большое помещение.

Котел отопления на водороде итальянского производства

Водородное отопление дома было разработано одной из компаний в Италии. Когда такая установка работает, она не производит никаких вредных выбросов. Таким образом, это экологически чистое, эффективное, бесшумное отопление дома.

Ученые разработали способ сжигать водород для отопления дома при такой температуре, как 300 градусов по Цельсию. Благодаря этому появилась возможность производить котлы для отопления из традиционных материалов. Такого типа котлы для функционирования не требуют специальной системы отвода продуктов сгорания в атмосферу, так как здесь таковых продуктов нет. В данном случае выделяется только пар, не вредный для окружающей среды. А получить водород – это доступный процесс. Все, на что будут идти расходы, #8211 это только электроэнергия. А если вы будете, используя водородный генератор для отопления, задействовать еще и солнечные панели, то и затраты на электричество можно минимизировать.

Чаще всего котел на водороде применяется для того чтобы обогревать полы. И такие системы на сегодняшний день можно найти с самой разной мощностью. Монтируются они собственноручно.

Водородная установка для отопления дома состоит из следующих компонентов: котел и трубы, имеющие диаметр 25-32 мм (1-1,25 дюймов). Трубы других размеров используются редко. Трубы можно смонтировать самостоятельно, но здесь следует выполнять одно условие – после каждого разветвления диаметр должен быть меньшим. И порядок уменьшения диаметра следующий – труба D32, труба D25. После разветвления – труба D20, последняя – труба D16. Когда такое правило соблюдается, то водородная горелка для отопления будет работать эффективно и качественно.

Преимущества отопления на водороде

• Это экологически чистые системы. И здесь единственным побочным продуктом, выбрасывающимся в атмосферу при работе, является вода в состоянии пара. Этот пар никоим образом не наносит вред окружающей среде.
• Водород в системе отопления функционирует без применения пламени. Тепло создается в результате каталитической реакции. Когда водород соединяется с кислородом, получается вода. При этом выделяется много тепловой энергии. Поток тепла температуры примерно 40 градусов идет в теплообменник. Для теплых полов – это идеальный температурный режим.
• Очень скоро водородное отопление своими руками сможет заменить традиционные системы, таким образом, освободив общество от добывания разного топлива – нефти, газа, угля и дров.

КПД, который вырабатывает отопление частного дома водородом, может достигнуть 96%.

Еще один вариант – использование газа Брауна

Еще одним способом, в настоящее время довольно спорным, является применение газа Брауна для отопления. Газ брауна для отопления дома является химическим соединением, состоящим из двух атомов водорода и одного атома кислорода. При сгорании такого газа создается практически в 4 раза больше энергии.

Установка для получения газа Брауна

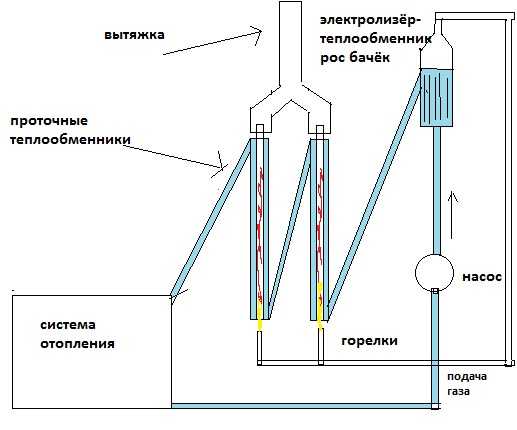

Принцип работы водородного котла и его схема

Отапливать жилье с помощью водородных котлов придумали в Италии не так давно. Ранее ученые пытались создать бытовой котел на водороде, но сделать агрегат из привычных материалов было невозможно, потому что температура горения водорода очень высокая.

Процесс отопления простой и понятный – в отопительном котле есть специальный резервуар, заполненный водородом, когда он нагревается до 300 градусов, то газ вступает во взаимодействие с кислородом. В результате реакции образуется пар и вода, подающиеся в систему отопления жилого дома.

Принцип работы конденсационных газовых котлов отопления и как выбрать

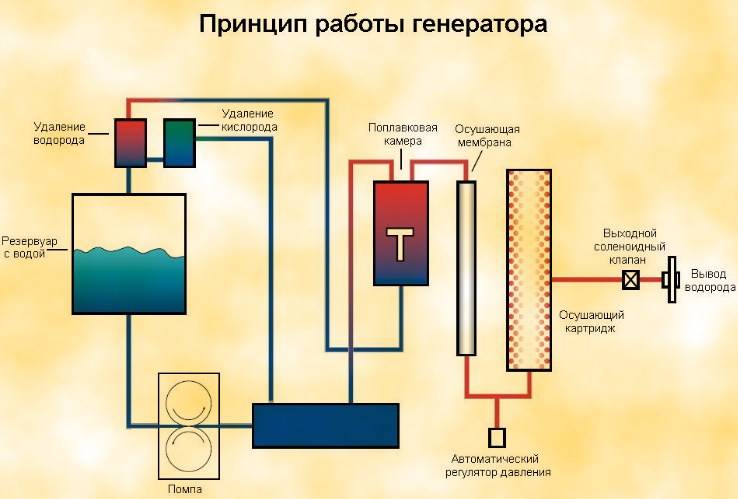

Принцип работы водородного нагревательного оборудования следующий:

• В специальный электролизер подается электролитический раствор, который при прохождении через электроды способствует выработке водяного пара, кислорода и водорода.
• Смесь газов поступает в сепаратор, где из общей массы выделяется водород. Очищенный газ подается в другой узел через специальный клапан. Причем обратного хода у газа нет, что сводит вероятность создания взрывоопасной ситуации на нет.
• Далее водород подается в камеру сгорания с теплообменником. Здесь водород вступает в реакцию с кислородом при участии катализатора. В итоге теплообменник с находящимся внутри теплоносителем нагревается.
• Отработанный газ подается обратно в камеру с электролитом.

Для регулировки мощности в нагревательном оборудовании установлены каналы со специальным катализатором. При этом катализатор можно задействовать в химической реакции или исключить из нее.

Плюсы и минусы водородных отопительных котлов

Поскольку в нагревательных приборах в качестве топлива используется водород, рассмотрим преимущества энергоносителя:

1. Водород в баллонах можно приобрести в любом регионе страны.
2. Отопительные системы с использованием водорода не требуют для работы участия человека, потому что представляют собой замкнутый цикл.
3. Приемлемая цена топлива – главное достоинство.
4. Количество выделяемой тепловой энергии составляет 121 МДж/кг, что намного выше такого же показателя у пропана, который равен 40 МДж/кг.

Стоит не забывать о недостатках водородного топлива:

• уровень шума при работе котла старого образца высокий;
• если превысить нормативное давление, то создается взрывоопасная ситуация;
• агрегат потребляет много воды;
• в некоторых населенных пунктах сложно купить баллоны с водородом;
• в старых установках нужно делать отдельный дымоход для разогретого пара, выделяющегося при каталитической реакции.

Преимущества водородных котлов заключаются в следующем:

1. Агрегат не выбрасывает вредные соединения в атмосферу.
2. Водород не горит, а отдает тепло при взаимодействии с кислородом. Вода образуется в результате каталитической реакции.
3. При температуре теплоносителя всего 40 градусов теплопотери исключены.
4. В процессе работы котла происходит химическая реакция, которая протекает без использования открытого пламени.
5. Современные водородные котлы отличаются бесшумной работой, не требуют устройства отдельного дымохода, потому что разогретый пар и вода сразу подаются в систему отопления. Благодаря этому агрегат можно устанавливать в любом месте.

Минусы водородных агрегатов связаны с повышенными требованиями к качеству всех составляющих элементов и узлов. Чтобы обслуживать и ремонтировать прибор, придется привлекать специалистов. Довольно сложно найти запасные детали для нагревательного оборудования.

Монтаж водородного котла

Монтаж водородного генератора выполняют поэтапно, подключая все основные элементы конструкции:

1. Котел, в виде теплообменника, где протекает процесс генерации водорода. Его можно изготовить самостоятельно, а для процесса теплопередачи требуются только электроэнергия и вода.
2. Электролизер – основная часть в котле, где осуществляется процесс распада воды H2О. Конструктивно он представляет собой емкость с водой, в нее опускают электроды с высокой электропроводностью.
3. Искровая горелка для разогрева воды.
4. Горелочный клапан, расположен вверху котла для сбора исключительно H2 и непосредственной передачи его в горелку.
5. Управляющий блок выполняет функции регулирования рабочими процессами с демонстрацией напряжения и тока. На нем установлены регуляторы мощности и других рабочих параметров.
6. После монтажа основного оборудования проводят обвязку системы трубопроводами диаметром 24 -32 мм. При монтаже труб учитывают уклон и выполняют требования: диаметр последующего разветвления обязан быть меньшим предыдущего.
7. Подключают источник питания.
8. Устанавливают датчик пламени на горелке, по требованиям безопасности системы.
9. Устанавливают в водяном контуре датчики температур и запорно-регулирующую арматуру.

Водородный генератор для автомобиля своими руками (чертежи)

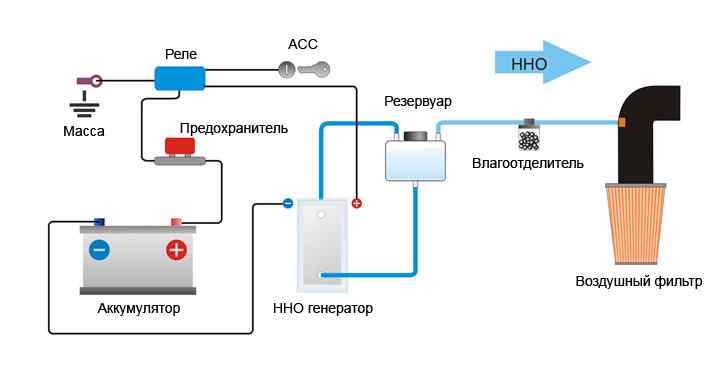

Обогащение топливно-воздушной смеси водородом способствует снижению расхода горючего. По свидетельству некоторых автолюбителей, экономия топлива может составить до 30%.

За основу автомобильного генератора водорода принято устройство, которое было описано в предыдущем разделе. Разница состоит в отсутствии гидрозатвора (полученный водород сразу направляется во впускной коллектор) и наличии блока управления. Последний будет регулировать силу тока между электродами в зависимости от числа оборотов двигателя.

Самостоятельное изготовление такого блока под силу только тем, кто свободно ориентируется в радиоэлектронике, поэтому мы рекомендуем воспользоваться покупным вариантом. Тем более что блоки заводского изготовления всю работу по регулированию производительности водородного генератора берут на себя, не требуя участия пользователя.

Элементы системы для автомобильного генератора

Все что будет нужно – в самый первый раз вручную подобрать значение силы тока (оптимальное) для режимов «холостой ход» и «максимальная нагрузка», а далее блок управления будет сам варьировать производительность установки в заданных пределах.

Необходимо очень тщательно уплотнять все соединения: утечка водорода может привести к пожару.

Герметичность конструкции лучше всего проверять мыльной пеной: утечки, если таковые имеются, проявят себя постоянно появляющимися и растущими пузырями.

Корпус автомобильного генератора водорода можно изготовить из водопроводного фильтра, который является достаточно прочным. Объем его невелик и чтобы установку не приходилось слишком часто заправлять, ее можно дополнительно оборудовать баком для хранения запаса раствора. К рабочей емкости он присоединяется двумя трубками.
