Как осуществляется монтаж систем водоснабжения

Бесплатное тепло от ГВС

Можно ли запитать отопление и охлаждение от системы водоснабжения многоквартирного дома? Ведь такая схема должна обеспечить квартиру бесплатным теплом и кондиционированием, не так ли?

Запитать отопительный радиатор в санузле от стояка ГВС вполне возможно. Более того: в некоторых сталинках довоенной постройки такое решение было реализовано строителями.

Чугунный радиатор в ванной сталинки

А вот реализовать систему кондиционирования на основе стояка ХВС не получится. Причина проста и очевидна: все системы холодного водоснабжения — тупиковые.

Вода с более низкой по сравнению с воздухом температурой будет поступать в стояк только при водоразборе, и подключенный к стояку фанкойл сможет сколь-нибудь  эффективно охлаждать помещение не больше часа в день.

Соединение труб

Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.

Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.

Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.

4 этап. Монтаж нового водопровода

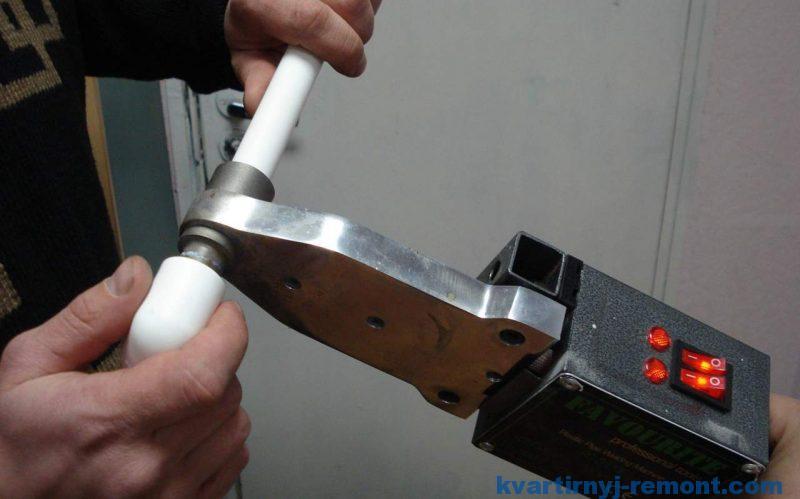

Пример выполнения сварки трубы с фитингом на стенде

Итак, приступаем к самой интересной части всей этой «эпопеи». Заранее подготовьте все необходимые инструменты, запаситесь удлинителем(если он может пригодиться) и конечно же терпением. Монтаж водопровода удобнее всего выполнять вдвоем с напарником. Но если привлечь к работе в доме не кого, вполне можно справиться и своими силами.

На втором этапе этой статьи мы определились, что лучший вариант для водопровода — пластиковые трубы, которые придется соединять при помощи специального аппарата для сварки пластиковых труб(утюга).

1. Для начала нарежьте пвх трубы для начального этапа сборки водопровода и подготовьте необходимые фитинги и краны. Монтаж водопровода стоит начинать «от стояка».

Очень важно учесть при нарезке труб, что какая-то часть трубы будет вставляться в фитинг(удлинитель или уголок). Поэтому заранее, при помощи линейки измерьте насколько труба входит в фитинг и с учетом этого отрезайте трубу(обычно это 4-5 мм)

Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь». Спешка может привести к отклонению размеров от плана.

Сварка пластиковых труб «утюжком»

Тщательно ознакомьтесь с инструкцией к вашему сварочному аппарату(утюжку), т.к. некоторые особенности каждого из них могут отличаться. Соберите аппарат согласно инструкции, установите насадку нужного размера(в зависимости от диаметра используемых труб).

Для тех, кто не любит читать инструкции, мы подготовили видео:

2. Зачистите концы свариваемых труб от грязи и стружки(если резали трубу ножовкой по металлу). Срез должен быть ровным и чистым.

3. В инструкции к вашему сварочному аппарату уточните, в течение какого времени нужно нагревать соединительные части, и когда все станет понятно включайте аппарат.

4. Обязательно оденьте термозащитные перчатки(обычно они есть в комплекте со сварочным аппаратом), т.к. малейшее прикосновение голыми руками к «утюжку» даст сильный ожог.

5. Когда «утюжог» нагреется до нужной температуры(обычно на это укажет индикатор), в одну руку берите трубу, а в другую фитинг. Одновременно с двух сторон вставляйте трубу и фитинг в разогретую насадку почти до упора(оставьте пару миллиметров) и выдерживайте необходимое время. Время может отличаться в зависимости от мощности «утюжка» или диаметра полиэтиеновой трубы. Обычно нужно держать от 5-ти для 25-ти секунд.

6

Когда пройдет обозначенное время и пластиковые части достаточно нагреются, аккуратно вынимайте трубу и фитинг из насадки и сразу же осторожно вставляйте трубу в разогретое отверстие фитинга. Старайтесь сделать это как можно ровнее

Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться»

 Тут важно отметить, что если фитинг выполнен «углом», учитывайте во время сваривания в какую сторону  у вас будет смотреть угол

Сварка пластиковых труб прошла успешно. Такое соединение не протекает, просто потому что оно сварено и стало единым целым.

Так, двигаясь от начала стояка до конечных сантехнических приборов или кранов производите соединения труб при помощи фитингов

Не спешите, важно чтобы соединение хорошо сварилось и было ровным. Смонтировать такую систему водопровода своими руками довольно просто и одновременно надежно

Если вы заранее продумали дизайн ванной комнаты с фото и подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах. Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами.

Вот таким образом и происходит монтаж труб водопровода в ванной комнате. Хотя эту инструкцию можно использовать для любых других целей, к примеру монтажа отопительной системы.

Прятать трубы или нет?

Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:

Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:

1. Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
2. Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
3. О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.

Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.

Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.

Последовательность монтажа водоснабжения дома

Монтаж водоснабжения дома начинаем со схемы системы водоснабжения. Сначала рисуем трубопроводы холодного водоснабжения, затем горячего. При этом необходимо четко соблюдать правило правой руки. Это значит, что холодную воду необходимо к раковине, ванне, душу и бойлеру монтировать справа, так как большинство людей правши, а горячую слева.

водорозетки

Исключение для унитаза. Вода к нему нужна только холодная, то в зависимости от модели расположение подключения меняется. У унитаза подключение может быть справа или слева, вверху или внизу.

Начинаем с монтажа холодного водоснабжения дома по нескольким причинам. Во-первых, точек холодного водоснабжения  зачастую больше, чем горячего. Во-вторых, необходимо использовать еще одно правило – когда трубы холодного  водоснабжения должны быть под трубами горячего водоснабжения.

Это делается для того, чтобы если будет конденсат на холодной трубе, то он не капал на трубу с горячей водой.

И третье, так как тепло от трубы горячего водоснабжения идет вверх, необходимо, чтобы это тепло не грело трубу с холодной водой. Иначе у Вас в обоих трубах какое-то время будет идти горячая вода. Особенно это ощутимо утром при наличии системы рециркуляции горячего водоснабжения.

Начинаем монтаж холодной воды с подключения ее к вводу и дальше идем по принципу тройникового подключения водорозеток к сантех. приборам.  Конечно, трубу к вводу подключаем не напрямую, а через фильтр и счетчик холодной воды.

Ведем трубу в санузел до первой по пути точки подключения холодной воды. Прикладываем тройник, отмечаем на трубе. К тройнику припаиваем стоячок для подключения водорозетки. И после тройник со стоячком варим к трубе. И так далее до самой последней точки.

При этом не забываем отрезать стоячки немного большим размером и обязательно их глушить, чтобы в трубу не попал мусор, куски штукатурки, кирпича или чтобы никто в трубу ничего не запихнул.

Но перед этим на трубу одеваем трубную изоляцию. Я настаиваю на ее постоянном использовании. Трубная изоляция представлена несколькими моделями. Самая популярная изоляция серого цвета из вспененного полиэтилена. Толщина стенки изоляции при этом 8 мм.

Единственный недостаток этой изоляции – это то, что она толстая. Вот почему ее не всегда удобно использовать.

Второй вид изоляции – это вспененная резина. Шикарная, тонкая изоляция, которая превосходит вспененный полиэтилен по многим параметрам. Но и цена дороже.

И третий вид изоляции идет сразу на трубах металлопластиковых. То есть трубы идут уже в изоляции. Но об этом поговорим в другой раз.

После монтажа труб холодного водоснабжения дома переходим к монтажу горячего водоснабжения. Ведем трубы  так же как и холодную. Не забывая про правила.

При монтаже труб горячего водоснабжения дома есть еще труба рециркуляции. Эту трубу монтируют в основном в квартирах для подогрева полотенцесушителей и в больших домах при использовании для приготовления горячей водоснабжения бойлеров косвенного нагрева.

Вот несколько схем монтажа рециркуляции. Попробуйте реализовать эти схемы на Вашем доме или объекте.

Подготовка к монтажу системы водоснабжения

Первое, с чего начинается процесс монтажа — это с расчета ежедневного водопотребления. От точности данных расчетов в дальнейшем будет зависеть комфортность жизни в вашем доме. Другими словами, от значения водопотребления, будет зависеть выбор мощности насосного оборудования и устройство автоматической защиты. Когда, все цифры будут выверены, предстоит заняться разработкой схемой распределительных гребенок и подбор основного и вспомогательного оборудования. После этого, приступаем к закупке насосов, труб и других необходимых принадлежностей. (См. также: Схема и монтаж разводки отопления металлопластиком)

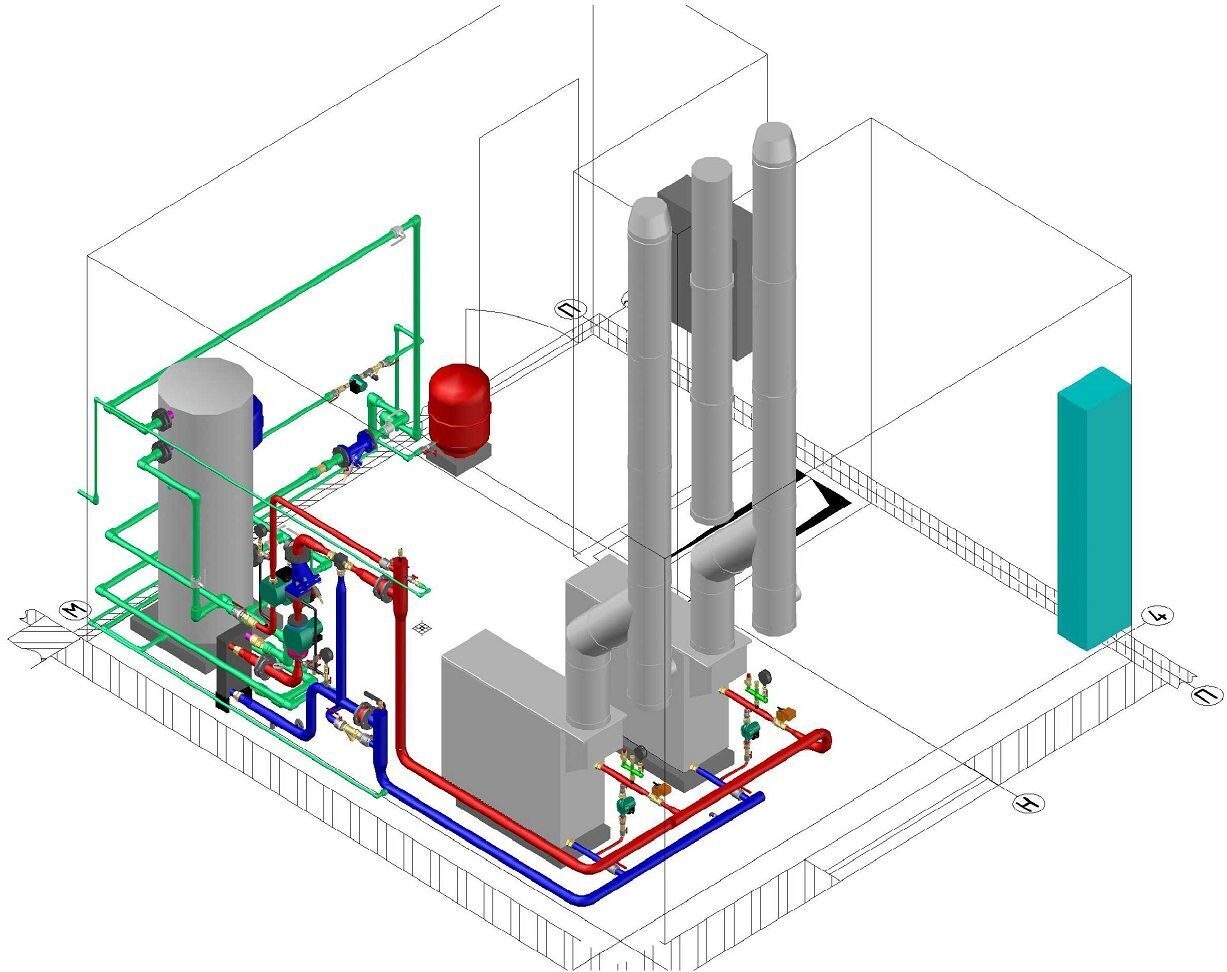

Рисунок 3: Система водоснабжения внутри помещения

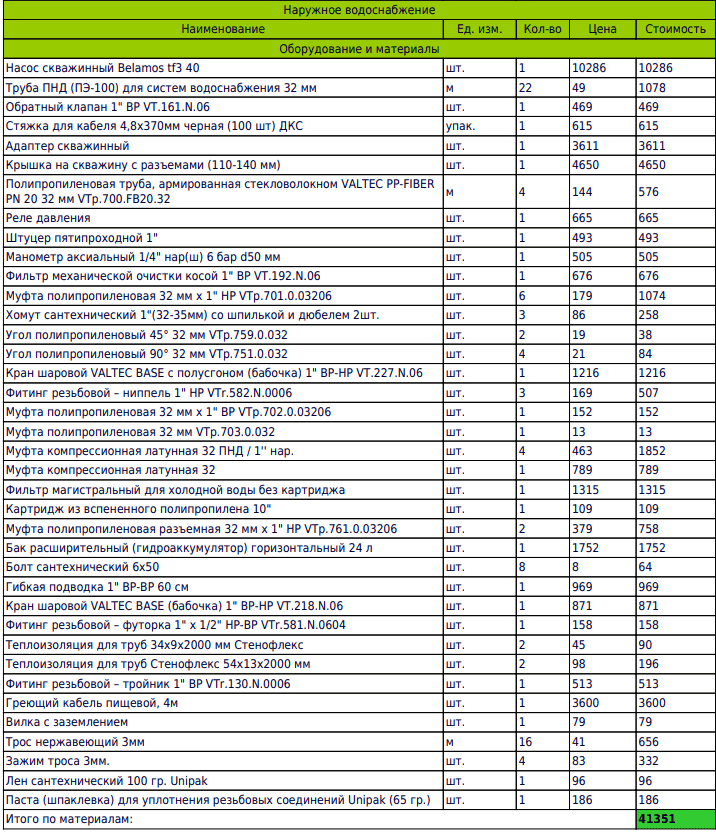

Необходимые материалы и оборудование

1. Обычный насос для скважин или насосная станция;

Наружная система водопровода для доставки воды из скважины домой;

Накопительный или гидропневматический бак для воды;

Вторая насосная станция для повторного подъема воды (по необходимости);

Оборудование для фильтрации и очистки воды;

Автоматическая система защиты и система электрики;

 Система внутреннего водоснабжения: трубы, смесители, переходники, фаянсовые детали и прочее.

Переходим к более подробному рассмотрению организации автономного водоснабжения. Источником водоснабжения могут стать: река, колодец или скважина.

Рисунок 4: Насос для скважины

Монтаж водопроводной трубы

Монтаж водопроводной трубы – один из ключевых этапов при создании системы внутреннего холодного водоснабжения в жилом или коммерческом здании. Качество его выполнения непосредственно влияет на надежность и безопасность системы.

При монтаже водопроводной трубы необходимо учесть несколько основных этапов:

1. Планирование и выбор материала
2. Прокладка труб
3. Монтаж соединительных элементов
4. Подключение к источнику водоснабжения
5. Проверка герметичности системы

Важно учесть все нормативные требования к монтажу, а также правила эксплуатации и технического обслуживания системы водоснабжения

Планирование и выбор материала

Первым шагом при монтаже водопроводной трубы является планирование расположения трубопровода. Необходимо определить точки подключения и расчет длины необходимых труб.

Для внутреннего холодного водоснабжения чаще всего используются пластиковые трубы. Они обладают высокой прочностью, не подвержены коррозии и отлично справляются с транспортировкой воды. При выборе материала следует учитывать его качество, марку и допустимую температуру эксплуатации.

Прокладка труб

Прокладка труб выполняется в соответствии с утвержденным проектом системы водоснабжения. Трубы прокладываются по стенам или за междуэтажными перекрытиями с использованием крепежных элементов. Расстояние между креплениями определяется требованиями нормативной документации.

Особое внимание следует уделить установке обходных клапанов, кранов и распределительных щитков, которые облегчают обслуживание и ремонт системы

Монтаж соединительных элементов

Для соединения труб между собой и с различными элементами системы водоснабжения используются специальные соединительные элементы. Соединения между трубами могут осуществляться при помощи муфт, фитингов или клеев

Важно обеспечить надежность и герметичность всех соединений

Подключение к источнику водоснабжения

После монтажа трубопровода необходимо его подключить к источнику водоснабжения. Это может быть центральный водопровод или другая система внешнего водоснабжения

При подключении важно соблюдать правила технологии, применять специальные арматуры и обеспечивать герметичность соединений

Проверка герметичности системы

После выполнения всех монтажных работ необходимо проверить герметичность системы водоснабжения. Это позволит выявить возможные утечки и дефекты. Проверку герметичности можно провести при помощи гидравлического теста или использования специальных приборов.

Теперь вы знакомы с основными этапами монтажа водопроводной трубы. При выполнении монтажных работ рекомендуется обратиться к специалистам с опытом и знаниями в данной области.

Последовательность действий при монтаже

Первым делом вырыть ямы под колодец и септик. Для этих целей заказывают трактор с ковшом или экскаватор. С его помощью также роют траншеи под трубы с учетом их уклона. Для опалубки используются бетонные кольца или устанавливаются специальные пластиковые емкости. Пластик лучше всего использовать для септиков. После заделки соединений и установки нижних фильтров изготавливается глиняный блок – между стенками колодца и кольцами заливается глина. Это нужно для того, чтобы грунтовые воды не попали в источник.

лучше всего пробурить скважину в песке или известняке, так как верхние слои воды летом крайне нестабильны по количеству жидкости. Для обшивки используются пластиковые или двойные трубы, чтобы мина не пачкалась ржавчиной и выдерживала давление грунта.

Далее следует укладка труб и соединение секций между собой. Делается это методом сварки или стыковки. С помощью фурнитуры соединение заделывают паклей и смолой. Полимеры могут сжиматься и расширяться под воздействием температур, вызывая утечки. Устранить их в земле будет сложно.

Линия канализации прокладывается по схеме, соблюдая уклон. Если он не предусмотрен, нужен насос, чтобы сточные воды стекали в септик и не застаивались в трубе. Ревизионные валы устанавливаются в поворотных участках и вилках, так как именно здесь чаще всего происходят аварии.

При этом в доме проводятся следующие работы:

• установка труб и их подключение к бытовой технике;
• установка котла или других отопительных приборов;
• монтаж металлопластиковых труб для систем водоснабжения и теплых полов, после чего проводка заливается бетоном.

Последний шаг – подключение помпы. Если он не оборудован гидроаккумулятором, придется делать это самостоятельно. Необходимо приобрести гидравлический бак соответствующего объема, реле давления, манометр и подключить бак к впускной трубе. Если заводские настройки не подходят, их необходимо изменить, подтянув нижнюю и верхнюю пружины в датчике давления.

После соединения всех узлов проводятся испытания, но пока траншеи не засыпаются землей. Если оборудование исправно работает, утечек нет, можно заливать линию заземления.

Источник – https://strojdvor.ru/vodosnabzhenie/montaz-vodosnabzenia/

Монтаж системы от нашей компании

Наша компания проектирует и выполняем монтаж сетей внутреннего водоснабжения на различных объектах Санкт-Петербурга. Мы:

• Разрабатываем проекты для сетей различной сложности и конфигурации с учетом планировки объекта, числа точек подключения, других факторов.
• Используем качественный долговечные материалы — трубы, запорную арматуру, герметики, крепеж.
• Монтируем трубопроводы скрытым либо открытым способом.
• Устанавливаем оборудование для автономного водоснабжения приборы регулировки напора, аппаратуру для автоматического управления.

Качество монтажных работ строго контролируется. При этом цены на прокладку внутренних сетей водоснабжения остаются доступными, а в договоре обязательно предусматривается гарантия на все операции.

Монтаж внешней части

Участки системы, расположенные за пределами дома, также
можно проложить своими руками. При этом требуется соблюдение санитарных норм и
правил:

• Канализационный колодец или септик располагаются не ближе 5 метров от дома. 50 метров нужно выдержать от скважин или колодцев с питьевой водой.
• Выгребную яму, очистные сооружения размещают в самой низкой точке участка.
• Системы отвода бытовых стоков укладываются в траншею на глубине ниже уровня промерзания грунта.
• Перед укладкой коммуникации, отводящие бытовые стоки, тщательно утепляют.
• Водопровод требует утепления в месте водозабора, по всей длине системы до дома, на входе в дом.
• Траншею для водопровода заглубляют также ниже уровня промерзания почвы.

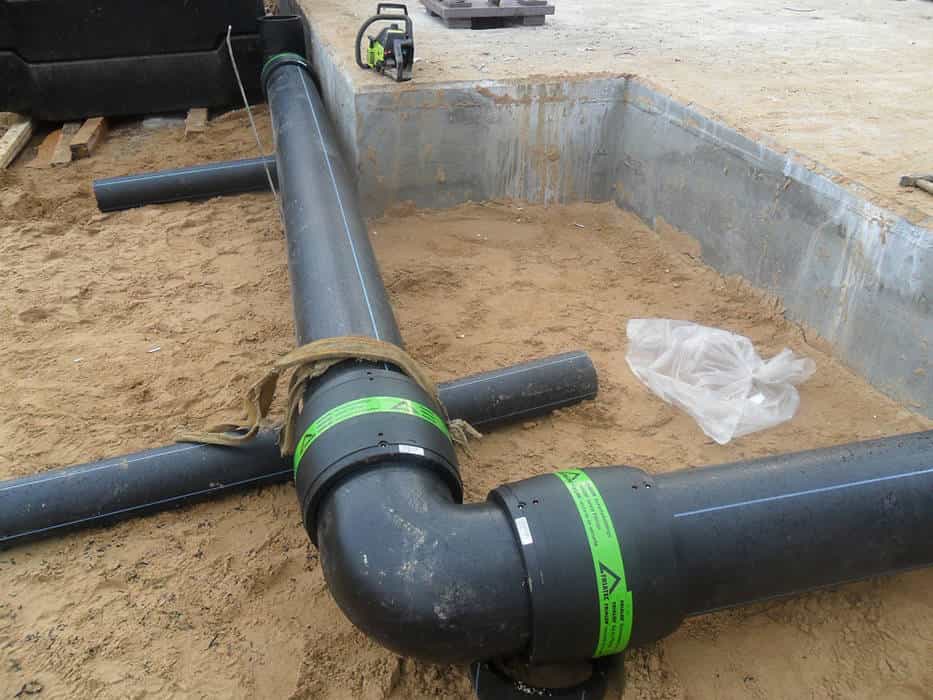

Монтаж труб водоснабжения и канализации снаружи дома выполняют в следующем порядке:

• Составляют схему расположения труб, места сбора стоков.
• Очищают участок от крупного мусора, делают разметку с помощью колышков, шнура.
• Роют траншею, выдерживая уклон по дну 2 см на 1 погонный метр.
• Отмеряют, отрезают трубы нужной длины. Выполняют укладку, соединение трубопровода.
• Утепляют внешнюю канализацию керамзитом, стекловатой, пенопластом, пенополистиролом.
• Проверяют работу собранной конструкции, пуская воду по трубопроводу. При этом вода должна подаваться под максимальным напором, чтобы проверить прочность, герметичность, надежность канализации, водопровода.

Современные технологии, материалы, инструменты позволяют выполнить монтаж надежного, прочного, качественного трубопровода для канализации, водопровода.

Наружная канализация: материалы и оборудование

От качества монтажа канализации в доме или другом объекте зависит не только комфорт, но и уровень затрат на будущий ремонт и обслуживание системы. Наружная канализация, в отличие от внутренней, находится под слоем грунта – а значит, правильная установка лишит проблем последующего вскрытия системы.

Одним из распространенных типов очистительных сооружений является выгребная яма. Это довольно простая конструкция с приемлемой стоимостью. Для обустройства выгребной ямы используют специальные бетонные кольца. По сравнению с кирпичной кладкой, они:

Не меньшее значение при монтаже канализации приобретает выбор материала труб.

Этап 5. Установка магистрального фильтра

Магистральные фильтры — это простой и надёжный способ защиты бытовой техники и сантехнического оборудования от засорения и коррозии, разрушающей металлические трубы и фитинги, а также от налёта ржавчины и солевых отложений на нагревательных элементах и трубах горячего водоснабжения.

В магистральных фильтрах применяют картриджи специального назначения для защиты от определенного вида примесей: избыточного железа (картридж БА), солей жёсткости (картридж БС), хлора (картриджи с активированным углем) и т.д.
Для защиты стиральных машины и бойлеров компания «Гейзер» выпускает магистральные фильтры с полифосфатной загрузкой «Гейзер 1 ПФ». Поставив этот фильтр, можно не заботиться о дополнительной защите механизмов стиральной машины от накипи.

Выполнено полное подключение горячего и холодного водоснабжения, магистральных фильтров, счётчиков воды и нагревателя воды

Шкаф-укрытие для стояка с подключёнными приборами закрывают декоративной стенкой с дверкой для удобства обслуживания

Увеличенный срок службы самого фильтра и отсутствие коррозии внутренних элементов гарантированы благодаря применению при его производстве специальной нержавеющей стали. Фильтр очищает холодную воду от солей жёсткости, ионов железа и тяжёлых металлов, нефтепродуктов, хлора, посторонних запахов, частиц ржавчины и других механических примесей и доводит её качество до уровня питьевой воды.

Особенности монтажа водопровода из полипропилена

Итак, уже упоминавшиеся разновидности пластиковых труб следующие:

1. PN10 подходит только для холодной воды
2. PN20 может использоваться как для горячего, так и для холодного водопровода
3. PN25 — трубы, армированные стекловолокном или полипропиленом.

Такой монтаж водопровода обойдется в минимально возможную сумму, ведь стоимость погонного метра трубы редко превышает один доллар (около двух долларов стоит армированный пластик).

Пример схемы водопровода в доме

Выполняя монтаж водопровода из пластиковых труб, вам придется воспользоваться следующими инструментами:

• ножовка или специальные ножницы для труб
• сварочный аппарат (паяльник)
• зачистка для труб (в случае, если выбранные вами трубы имеют армирование)

При демонтаже старого водопровода нужно будет оставлять не менее 10 сантиметров для крепления новых соединений. Выполняется первое соединение на резьбу, а для обеспечения его герметичности нужно использовать уплотнительную ленту или сантехнический лен. Что касается монтажа, то вести его следует с наиболее удаленной точки.

Монтаж водопровода из полипропилена

Детали соединяются между собой с помощью специального паяльника. Принцип действия такого оборудования достаточно прост — отрезки трубы помещаются в специальные насадки, где нагреваются до определенной температуры, тем самым соединяясь между собой. Такой сварочный аппарат можно взять в аренду, а можно и купить, ведь стоимость непрофессионального варианта (как раз и рассчитанного на «домашний» водопровод) составляет от 30 до 50 долларов. Подробнее про монтаж и пайку труб.

После того, как все работы завершатся, систему нужно будет проверить на работоспособность. Кроме того, недавно установленная система должна подвергаться тщательному контролю в течение недели с момента создания. Когда же новый водопровод отработает без сбоев неделю, можно с уверенностью будет утверждать, что работа выполнена качественно.

Водопровод из полипропилена в частном доме

Учитывайте, что вышеприведенные рекомендации касаются лишь внутреннего водопровода. Монтаж наружных систем ведется по несколько другим принципам, хотя и здесь используются те же материалы. Главное отличие в таком случае — необходимость проведения земляных работ.

С чего начать?

Для установки систем водоснабжения первым делом нужно подсчитать метраж труб, а также количество фитингов. Если водопровод идет от главной трубы, то разводку воды для здания необходимо начинать с центральной линии, которая будет опоясывать строение по всему периметру. В этом случае метраж труб будет равен двум периметрам.

Если в доме стоит коллектор, то тогда отдельная линия должна идти к каждому отдельному крану. Метраж в этом случае определяется только по схеме, нарисованной на стенах, где будет идти разводка. Затем делается замер длины холодной и горячей линий.

Такая схема понадобится в случае, если система водоснабжения строится своими руками фактически с нуля. С помощью разноцветных мелков на стене нужно нарисовать схему, а также обозначить специальными знаками места, где будут находиться уголки, краны и тройники. Отдельно выделяется место для обратного клапана.

По угловым сопряжениям определяется число угловых фитингов. Количество вентилей рассчитывают по тому, сколько будет источников потребления. Дополнительно добавляется еще один – на смеситель. Количество тройников считается только при обустройстве самого водопровода и определяется по количеству находящихся в системе вентилей. После правильного подсчета и закупки всех материалов сделать разводку можно буквально за сутки.

Когда все комплектующие закуплены, можно переходить к сборке всех отдельных деталей в одну систему. Для начала нужно проложить траншею, ведущую к дому. Она должна быть установлена под углом, чтобы вода не застаивалась. Также стоит учесть и то, что в трубах, расположенных выше, чем на 50-70 см, вода будет замерзать в холодное время года.

Далее нужно подсоединить к скважине насос и установить систему водоснабжения. Можно обойтись трубами с холодной водой, но лучше делать все сразу. Далее делается разводка труб в помещении.

Сантехнические приборы можно подключать последовательно (актуально для небольших домов) или коллекторным методом (подходит для коттеджей). После этого устанавливается выбранный гидроаккумулятор и тройник. К нему монтируются две трубы. Такое количество идеально, поскольку одна из труб будет подавать питьевую воду, а вторая – ту, которая используется в быту. На первую трубу желательно установить фильтр для удаления всевозможных микробов и мелкого мусора.
