Монтаж электропроводки в ванной своими руками

Электрика в ванной своими руками: принципы монтажа электропроводки

Принципов, которые позволят обеспечить безопасный монтаж электропроводки в ванной, не так уж и много – всего два, но придерживаться их нужно в обязательном порядке. Вы должны понимать, что отклонение от этих канонов может быть чревато серьезными последствиями.

Никаких соединений и распределительных коробок внутри этого помещения быть не должно. Как бы тщательно вы ни изолировали соединения, как бы капитально вы их ни пропаивали и ни прятали в герметичные коробочки, все равно со временем к оголенным жилам проникает влага. Для начала она просто окислит контакты, а потом и даст дорогу электрическому току на влажные поверхности. Это нужно понимать – даже на заре электрификации распределительные коробки размещали за пределами ванной комнаты. Можно сказать даже больше – сами провода тянули со стороны коридора или других прилегающих помещений и лишь только в месте установки электроприборов их проводили сквозь стену.
Правильное распределение нагрузок. Согласитесь, на сегодняшний день в ванных комнатах используется большое количество оборудования – если раньше в ванную подводился только свет, то сейчас туда проводят и розетки, и просто кабели для подключения довольно мощного оборудования такого, как стиральные машины, джакузи, водонагревательные баки и прочее. Их нужно уметь правильно включить в цепь – электрика в ванной должна подсоединяться по принципу распределения нагрузок. Делается это так: в распределительном щитке устанавливается ряд автоматических выключателей, перед которыми в обязательном порядке ставится УЗО. Все автоматы подключаются по параллельной схеме, а УЗО включается в эту цепь последовательно. Дальше к каждому автомату подсоединяется отдельная группа потребителей. К одному подсоединяется освещение, к другому стиральная машина, к третьему водонагревательный бак, к четвертому джакузи и к пятому все бытовые розетки. Главное понять, что каждый отдельно взятый потребитель электроэнергии мощностью более 1,5кВт должен иметь свой индивидуальный автоматический выключатель.

Естественно, не забываем и о принципах подключения и элементах защиты, которые были описаны выше. Без них решение вопроса, как провести проводку в ванной, будет неправильным.

Нюансы монтажа электрики в ванной комнате вы можете увидеть в видео.

Основные требования

Основные требования к электропроводке в ванной комнате рассмотрены в ГОСТ Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат». А также мы подобные вопросы подробно рассматривали в статье — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html

Что нужно знать? В первую очередь то, что по электробезопасности ванная или душевая делится на 4 зоны, которые нумеруются от 0 до 3.

При этом:

0 – объём ванны, душевого поддона, раковины и прочих мест где находится вода.
1 – вокруг зоны 0. Это прилегающие стены к ванне, раковине т.д.
2 – находится на расстоянии 60 см от края ванной, для емкостей непрямоугольной формы – в радиусе (душевая кабина) 60 см от краёв зоны 0.
3 – считается безопасной (условно).

В требованиях ПУЭ для ванны есть такие пункты:

7.1.40 – здесь речь идёт о том, что допустима как открытая прокладка кабелей, так и скрытая. Но изоляция кабелей должна выдерживать не меньше 170 °С.

7.1.47 – здесь сказано о возможности установки оборудования с оболочками различных классов влагозащиты по IPxx в зонах от 0 до 3. Таблица составлена по тексту для удобства.

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 – здесь описаны ограничения и требования к установке розеток в душевых. Если сказать кратко, то в общественных душевых не допускается установка розеток, в душевых и ванных комнатах квартир можно устанавливать в зоне 3. При этом они должны быть подключены либо через разделительные трансформаторы, либо линия в должна быть защищена УЗО с током утечки не больше чем 30 мА, такое же требование указано и в вышеупомянутом ГОСТ Р 50571 в пункте 701.415.1. И все электроустановочные изделия устанавливаются на расстоянии не ближе чем 0,6 м от дверного проёма душевой кабины.

Примечание: в ПУЭ классификация и зонирование приведены по ГОСТ Р 50571.11-96. В актуальной редакции 2013 года зона 3 – не описана, видимо т.к. она и так условно безопасна. В статье мы её упоминаем, чтобы не было разногласий с ПУЭ.

Требования к выключателям, розеткам и светильникам:

Если вы хотите сделать подсветку душевой кабины или ванной – можно использовать светильники с напряжением питания 12В. Это т.н. защитная мера от поражения электрическим БСНН или ЗСНН (СНН – сверхнизкое напряжение, см. пункт 701.415.1 упомянутого выше ГОСТ). На самом деле если использовать такие светильники и для подсветки других мест в ванной комнате будет лучше, чем использовать 220В.
Розетки и выключатели должны иметь класс защиты IPx4 или IPx5,. Цифра 5 означает, что оболочка изделия не пропускает потоки воды (струи) с любых направлений.
Ванна, раковина, корпуса электроприборов, стояки и шина заземления должны быть объединены в систему уравнивания потенциалов.
Запитывайте линии «мокрых» комнат через отдельный автомат и УЗО.

Что касается способа монтажа электропроводки в ванной комнате, то тут правилами ПУЭ четких ограничений нет. Можно использовать как наружную, так и скрытую прокладку кабеля по стенам. Единственный нюанс – при открытом электромонтаже необходимо выбирать кабель соответствующей маркировки, чтобы он был предназначен для помещений с повышенной влажностью.

Говоря о дополнительной защите, современным решением является система защиты от протечек воды. Она позволит сохранить ваше жилье и жилье соседей от затопления во время аварийной ситуации, либо если вы забыли выключить воду. Так вот на этапе ремонта для защиты от протечек нужно проложить отдельный кабель в ванную комнату, от щитка. Подключение модуля управления к сети переменного тока должно осуществляться с использованием устройства защитного отключения (УЗО) или дифференциального автомата с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее о ней можете прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Если все требования будут выполнены, то ни с какими проблемами относительно электробезопасности в дальнейшем Вы не столкнетесь.

Прокладка кабеля и подрозетников

Предварительно надо с максимальной точностью определить места расположения электрических точек, затем обозначить, линиями на стенах, пути прокладки кабеля, принцип вертикальной – горизонтальной прокладки соблюдается.

Кабель должен укладываться за декоративной отделкой ванной. Штробление и размер штробы должен быть с учетом размера гофрированного рукава.

После того, как кабель проложен, он замазывается гипсовым/алебастровым раствором.

Далее устанавливаются подрозетники, таким образом, чтобы они входили на всю свою глубину и их край совпадал с поверхностью лицевой отделки. Крепятся они также раствором алебастра.

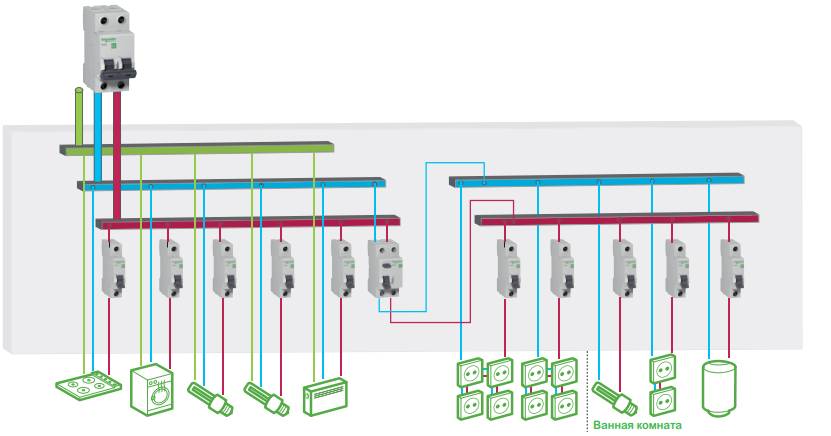

Схема прокладки кабеля в ванной комнате

Схема проводки в ванной

Часто разводка электрики в ванной сводится к тому, что из распределительной коробки отходят провода на розетки, выключатели и светильники. Обычно при прокладке они разводятся в разные стороны, чтобы не было путаницы впоследствии. Например, кабель на освещение можно прокладывать вверх, на выключатели – вправо или влево, а провода к розеткам – вниз. Чем точнее будет устроена разводка электрики в ванной комнате, тем меньше проблем возникнет при её эксплуатации.

Нужно ли заземлять ванну? Зачем это надо и инструкции для разных типов ванн

Если в ванной планируется устанавливать больше, чем одну розетку, и будет несколько светильников на потолке и бра на стене, то, возможно, будет иметь смысл сделать 3 распределительных коробки – общую, на освещение и розеточную группу. Данная электросхема подключения ванной рациональна в том случае, если при большом количестве проводов скрутка не будет прочной и надежной.

Хорошая схема проводки в ванной предусматривает, что будет проложен провод достаточного сечения. Обычно для системы освещения обычного помещения квартиры или частного дома, в том числе и ванной, применяется кабель сечением 1.5 мм². Для каждой розетки лучше вести отдельный кабель, имеющий сечение 2.5 мм², прямо из распределительной коробки в ванной.

Всю проводку лучше прокладывать в стенах. Поскольку в ванной, как правило, нет специальных каналов для прокладки кабеля, нужно сделать штробы для проводов. Лучше, если все горизонтально проложенные кабели будут идти в одной штробе на одинаковой высоте. Так, в будущем, зная, как выглядит схема электропроводки в ванной, хозяин дома ни в коем случае не попадет сверлом в кабель, если ему понадобится просверлить отверстие в стене.

Хорошая разводка проводки в ванной означает не только то, что будет использован качественный кабель, но также и то, как он будет уложен. Если есть возможность, штробы лучше делать штроборезом. Если же они делаются вручную при помощи молотка и зубила, то перед монтажом кабеля нужно проверить глубину штробы. Если кабель везде укладывается ровно и не торчит из стены – значит, всё нормально. Ну а если где-то кабель хоть чуть-чуть выпирает, штробу необходимо углубить. В противном случае кабель во время штукатурки может быть задет отделочным инструментом и будет повреждена его изоляция.

Руководство по монтажу

Если есть навыки монтажа электропроводки, то сделать ее в ванной своими руками несложно. Для этого подготавливают описанные материалы и инструменты, после чего действуют по разработанному плану с соблюдением рекомендаций специалистов.

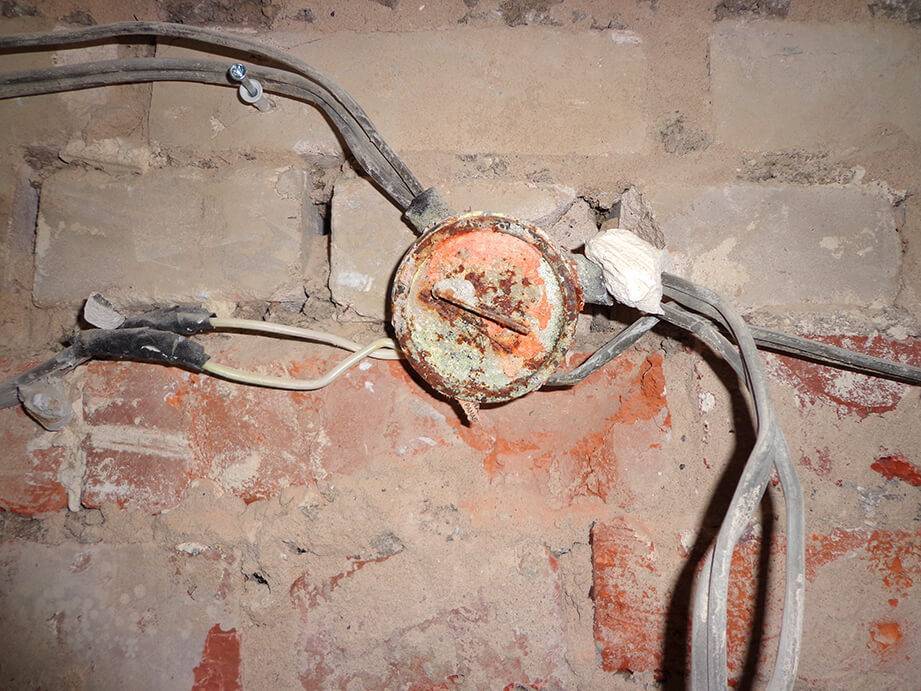

Демонтаж старой проводки

В домах старой постройки часто ванная комната и туалет совмещены и находятся в одном помещении. Проводка была рассчитана на небольшие нагрузки. Сейчас здесь устанавливают мощную бытовую технику.

Для подключения современного электрооборудования, чтобы обеспечить требования пожаробезопасности, придется делать новую проводку. Один из сигналов к этому — частое выбивание автоматов. Старые линии можно не демонтировать, но обязательно изучают их расположение, а затем прокладывают новые.

Разделение пространства на зоны

Согласно уровню электрической опасности, санузел принято делить на несколько участков:

Зона 0. Непосредственно ванна или душевая кабина, здесь опасность будет максимальной. Устанавливают приборы, имеющие 7 степень защиты от влаги. Здесь рекомендуют использовать светильники, работающие от напряжения 12 В.
Зона 1. Края стен внутри душевой кабины и вокруг ванны. Подойдут приборы с IPX5.
Зона 2. Она находится на расстоянии 0,6 м от предыдущей. Электрооборудование должно иметь класс IPX4.
Зона 3. Оставшийся участок, расположенный в пределах 2,4 м. Минимальная влагозащита приборов — IPX1.

Прокладка кабеля и подрозетников

После определения мест расположения розеток и выключателей переходят к проведению электропроводки. При укладке кабеля учитывают характеристики стен.

Если в них есть пустоты (например использовался гипсокартон), то в них кабель помещают в гофрированные трубы. В сплошных стенах перфоратором или штроборезом делают канавки для провода.

Кабель помещают в гофру, затем в штрабу и заделывают гипсом, а стены покрывают финишным материалом. Подрозетники фиксируют алебастром.

Сечение проводов

Для подключения оборудования используется 3-жильный медный кабель. Его сечение зависит от мощности прибора. Современная техника отличается низким энергопотреблением, поэтому понадобятся провода небольшого сечения.

Безопасные розетки

Для обеспечения безопасности розеток каждая должна иметь отдельный узел защитного отключения. Его уровень номинального тока должен быть равен или немного больше соответствующего показателя используемого автомата.

При большой разнице этих значений оборудование будет работать некорректно. Для подключения стиральной машины достаточно установить розетку на 16 А, у которой керамическая поверхность и соответствующий уровень защиты от брызг.

УЗО, дифавтомат и заземление

В связи с повышенной влажностью в ванной высокий риск поражения электрическим током. Чтобы этого не произошло, все розетки оснащаются УЗО. Для правильной работы такого устройства надо обязательно делать заземление, его подключают к соответствующей клемме в электрощите.

Особенность этого помещения в том, что здесь надо установить планку системы уравнивания потенциалов. Для этого берут пластину, на которую приваривают болты, на них накручивают гайки. Подсоединяют все металлические объекты.

Для него не нужен заземляющий контур. Автомат срабатывает при утечке тока. Прибор менее чувствителен по сравнению с УЗО, но его достаточно для обеспечения безопасности в ванной.

Автоматические выключатели

Вместе с УЗО ставят автоматы. Не стоит путать УЗО с отдельным автоматом, который во время замыканий и перегрузок перестает проводить ток. В электрощитах устанавливают различное количество автоматов в зависимости от количества электрических приборов: для освещения в каких-либо комнатах — один, для розеток — другой и т.д.

Для освещения рекомендуемая мощность выключателей — 10 А с нагрузкой не менее 2200 Вт в час. К примеру, одна лампочка потребляет не более 60 Вт, стиральные машины — от 2000 Вт в час и больше, поэтому для более мощных приборов придется ставить автомат 25 А с нагрузкой не менее 5500 Вт.

Предполагаемые источники опасного потенциала

Причины того, что бьёт током от воды из крана, условно делятся на недоработки, случившиеся по вине хозяина квартиры, и на нарушения правил эксплуатации электрооборудования, допущенные соседями. Рассмотрим каждую из них в отдельности.

Вина хозяина квартиры

К причинам того, что бьёт током в ванной комнате или на кухне могут быть отнесены следующие допущенные хозяином ошибки или неисправности:

установленная в этих помещениях стиральная машина или водонагреватель имеют некачественное заземление или работают совсем без него;
в подводящей к этому оборудованию проводке или внутри агрегатов может быть повреждена изоляция из поливинилхлорида;
вода в кране бьёт током и в тех случаях, если вышли из строя или частично повреждены внутренние элементы водонагревателя (его ТЭН или монтажные провода).

Наличие хотя бы одной из перечисленных неисправностей приводит к тому, что кран в ванной бьёт током при малейшем прикосновении к нему.

Ошибки соседей

Ко второй категории причин следует отнести безграмотность соседей, неправильно сделавших заземление в своей квартире и подключивших рабочий нулевой проводник PE (так называемую «землю») к металлическим трубам стояка. По мнению далёких от электротехники людей, таким образом можно надёжно заземлить всё работающее в квартире электрооборудование (включая металлический смеситель).

Объясняется такой запрет тем, что при наличии связи стояков и повреждении оборудования в одной из квартир опасный потенциал автоматически попадает на трубопроводы всех остальных жильцов дома (переносясь на любой металлический смеситель, в том числе).

А качество заземления самих стояков в многоквартирных домах оставляет желать лучшего, что объясняется наличием разрывов в трубопроводах и большими переходными сопротивлениями в стыках.

В результате такое «заземление» вместо защиты повисает в воздухе, и трубопроводная вода бьёт током ничего не подозревающих жильцов всего дома (или как минимум – подъезда).

В сложившейся ситуации владельцу квартиры при обнаружении бьющегося током сантехнического оборудования необходимо срочно что-то делать.

Демонтаж старой проводки

Как убрать проводку в ванной, оставшуюся в стенах и потолке? Поскольку зачастую в старых домах, построенных десятки лет назад, кабель прокладывался безо всяких технологий и соблюдения норм, электрика в ванной комнате может оставлять желать лучшего. Ввиду этого, вероятней всего, что все кабеля, проложенные в стенах ванной, необходимо будет либо демонтировать, либо обесточить и заизолировать их концы.

В том случае, если ванна и туалет были объединены в одно помещение, то необходимо заменить проводку ванны и туалета вместе взятых. Возможно, что питание к туалету было подведено отдельно, поэтому это стоит учесть при монтаже. Нужно проверять все провода перед отключением, есть ли на них напряжение или нет.

Как организовать безопасное электропитание в ванной комнате

В первую очередь, определяемся с кабелем питания. Расчет сечения не имеет прямого отношения к влагостойкости, но нагретый от перегрузки провод может лишиться изоляции. А вокруг влажные стены, брызги… Прикоснувшись к стене, в которой проложен поврежденный кабель, вы получите удар током.

Для освещения достаточно ВВГ сечением 0.5 мм², розетки для бритвы и фена — 1 мм², стиральная машина и бойлер (мощностью до 3 кВт), провод сечением 1.5 мм². Более мощные водогрейные установки потребуют 2.5 квадрата.

На практике, лучше выбрать сечение для следующей категории мощности. Выйдет ненамного дороже, но это цена вашего спокойствия. Кабель также можно использовать более защищенный, чем для обычной скрытой проводки. Например, с заполнителем пространства между внешней оболочкой и изоляцией проводящих жил. Отечественная маркировка: ВВГ-з, импортные аналоги: NYM.

Снова повторимся: дополнительное усиление параметров — это не требование ПУЭ. Просто ваша уверенность за небольшую доплату.

Открытая прокладка (еще раз обращаем внимание на то, что такого способа следует избегать) не допускается в зонах №№ 0 и 1. Исключение составляет силовой кабель электронагревательного прибора, смонтированного в зоне №1

В остальных случаях необходимо обеспечить защиту от механических повреждений и попадания водяных брызг. Лучше всего, упрятать открытый кабель в рукав или гофру.

А вот скрытая проводка в ванной комнате (как рекомендуют Правила устройства электроустановок) с использованием рукава или гофры совершенно необязательна. Если оболочка вашего кабеля не повреждена, имеет соответствующую степень защиты, нет смысла усложнять конструкцию. Лучше добавьте в строительную смесь, которой замуровывается проводка, присадку — гидро барьер.

Но снова возвращаемся к ощущениям безопасности: пластиковый рукав или гофр не запрещен. Если есть средства и желание — укладывайте.

А вот прокладка силового кабеля в металлической оболочке любого вида, запрещена ПУЭ.

Кабели питания заводятся в ванную комнату: от распределительных устройств (расположенных снаружи) до потребителей, в виде цельного куска с непрерывной защитной оболочкой. Никаких монтажных коробок, сростков, переходов на другой тип кабеля, в зонах №№ 0, 1 и 2 быть не должно. По возможности, следует избегать маршрута питающего кабеля, проходящего по стене с душевой кабинкой или установленной ванной.

Розеточная сеть и линии освещения, защищаются разными автоматами в щите питания. Для силовых потребителей (водонагреватель, стиральная машинка) требуются самостоятельные линии. Любая розетка, вне зависимости от мощности электроустановки, располагается только в зоне № 3, не ближе 60 см от входа в душевую кабинку. Это разрешение распространяется только на жилые помещения, в промышленных санузлах штепсельные розетки устанавливать запрещено.

Как мы уже говорили, выключатели в ванной комнате не запрещены, но желательно обходиться без них. Но если требуется включать вытяжку, или освещение в зонах №№ 1 или 2, можно применять системы со шнурком.

Если в зоне № 0 монтируется низковольтное освещение (12 В), проводка к нему прокладывается отдельно от кабеля 220 вольт. Источник питания устанавливается снаружи. Выключатель низковольтной электроустановки внутри ванной комнаты должен размыкать только цепь 12 вольт. Первичное напряжение на блок питания подается за пределами санузла.

Электропроводка в ванной выполняется трехжильным кабелем: рабочий нуль, фаза и защитная земля. Если в доме система заземления TN-C, использование розеток и любых других электроприборов в ванной комнате запрещено. Только освещение с выключателем снаружи. При нормальных системах заземления (TN-S или TN-C-S), организуется дополнительная система уравнивания потенциалов в ванной комнате. Она подключается к шине защитного заземления.

Организация электропроводки в ванной с системой «теплый пол». Желательно применять низковольтные нагреватели. Если элементы питаются от сети 220 вольт, то после закладки их в пол, сверху кладется металлическая сетка, подключенная к системе уравнивания потенциалов.

А вообще, самая безопасная система обогрева пола в ванной — трубы с теплоносителем.

Пошаговая инструкция по монтажу

Разводка проводки в ванной комнате

Монтаж электропроводки в ванной можно осуществлять при наличии знаний, навыков и умений в области электротехники. Его можно выполнить самостоятельно, если человек уверен в своих силах, либо обратиться к профессионалам. В случае неверного подключения есть риск поражения электрическим током, возгорания или других негативных последствий, которые могут нанести ощутимый урон здоровью.

Алгоритм подключения состоит из нескольких шагов. Схема разводки электропроводки в совмещенном санузле не будет сильно отличаться.

Выбор схемы проводки в ванной комнате

Нужно учесть тип используемых приборов, способ освещения, отопительные системы. Рекомендуется ставить распределительную коробку вне комнаты. Если в ванной есть бойлер, стиральная машина, электрический котел, устанавливается минимум 3 розетки по всей площади. Переключатель также рекомендуется вывести за пределы комнаты. Все провода прокладываются в стене под потолком под прямым углом.

Перед тем как провести проводку в ванной, следует обесточить помещение.

Выбор материалов

Необходимо правильно подобрать кабель для проводки

Подбираются оптимальные по техническим характеристикам комплектующие. Советуется брать кабель трехжильный с сечением 2,5 кв.мм для розеток и 1,5 кв.мм для осветительной группы. Для мощного оборудования выбирается более толстый медный провод. Кабель к стене крепится на дюбель хомуты.

Розетки и выключатели должны быть с защитой от брызг (специальная крышка), со степенью IP44 и выше, а также наличием заземляющего контакта. Влагозащищенные светильники лучше брать точечные на 12 В.

Для уравнивания потенциалов выбирается провод силовой ПВ-3.1.*6 и дополнительно наконечники.

Монтажные работы

По разработанной схеме проделываются штробы в панельном доме и углубления для розеток, распределительной коробки и выключателей. Затем ставятся подрозетники и коробка. В штробах фиксируется проводка. Провода подключаются к розеткам. Затем ставятся сердцевины в подрозетники и места для переключателей. Защитная панель электророзетки ставится уже после проверки проводки. После закрепления электропроводки на стене производится подключение автоматов и УЗО.

Создание системы уравнивания потенциалов

Система уравнивания потенциалов

После монтажа электропроводки в ванной и туалете следует заняться созданием системы уравнивания потенциалов. Для этого потребуется одножильный кабель из меди, который выполнит соединение друг с другом стиральной машины, стояков, раковины, ванны, котла и других электроприборов. Все точки присоединяются к шине заземления в щитке.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;
Разводка труб в коробе.
фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;
Маскировка инженерных сетей фальш-панелью.
полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;
Укладка труб в штробах.
укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.
Трубы под стяжку.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики	Тип скрытой установки
короб	фальш-панель	штробы	стяжка
полезный объем помещения	уменьшается незначительно	снижается намного	не изменяется	снижается
трудоемкость работ	низкая	средняя	очень высокая	высокая
качество интерьера	среднее	высокое
доступ к коммуникациям	через ревизионный люк	–	–
совместимость с инсталляциями	+	–
наличие мокрых процессов	–	+
сдача под ключ	1 день	2 дня	2 – 3 дня	неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

позади ванны трубы уложены открытым способом;
стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;
Короб для стояка.
инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;
Водорозетка для стиральной машинки.
для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;
Двойная водорозетка.
патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.
Скрытая укладка канализации.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.
