Слив в канализацию напрямую для стиральной машинки

Монтаж

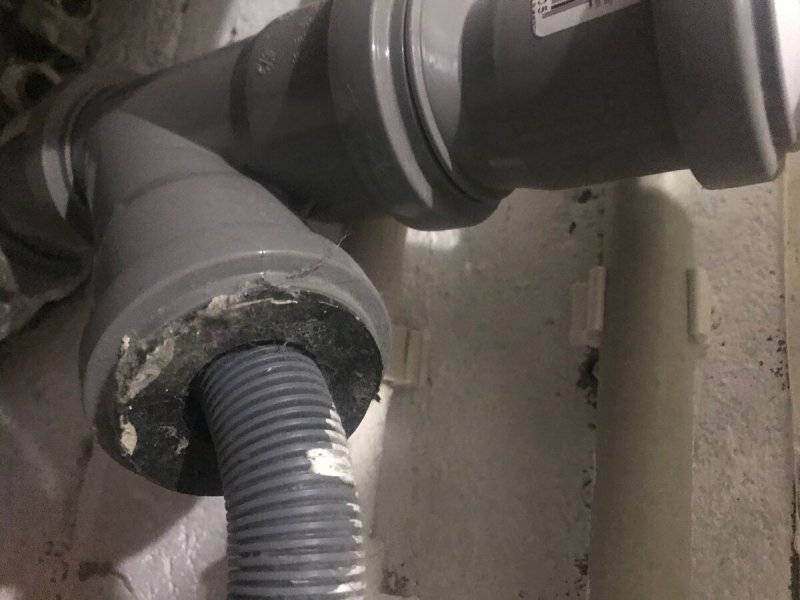

Установка уплотнительных элементов не представляет значительной сложности. Сначала манжету вставляют в раструб, стараясь не перекосить ее. Некоторые мастера пытаются забивать туго входящие детали. Этого делать не следует. Правильнее нанести на резину любой вид смазки (подойдет обычный шампунь или жидкое мыло), чтобы пробка легко вошла в раструб. Эту же процедуру производят со шлангом, если центральное отверстие слишком плотное.

Устанавливая манжету в чугунную трубу, необходимо внимательно следить за состоянием раструба. Возможно, там есть тонкие трещины, которые под давлением разойдутся, раструб сломается. Такой элемент придется менять. Избежать этого поможет аккуратность, отсутствие излишней спешки.

Порядок подключения машины-автомата

Чтобы запустить функционирование стирального устройства, необходимо подобрать оптимальное место для его размещения. Затем подготовить стиралку к проведению работ по подключению.

После этого останется корректно выполнить следующие шаги:

• выровнять устройство, придав ему оптимальное положение;
• подключить к водопроводу для забора воды, необходимой при стирке;
• подсоединить к канализации для осуществления слива воды при реализации заданной программы (стирка, замачивание, полоскание, отжим);
• подключить к электросети, чтобы обеспечить подачу электрического тока, приводящего в движение мотор агрегата.

Далее мы подробно рассмотрим все вышеперечисленные этапы.

Выбор подходящего места

Площадка для потенциального места нахождения должна располагать не загромождённым лишними приспособлениями пространством и доступной для быстрого и беспрепятственного взаимодействия коммуникацией. Наиболее благоприятной комнатой считается ванная, в иной ситуации используют кухню или коридор, в зависимости от присутствия доступа к канализации и водоснабжению.

Для минимизации показателя шума и качественной долговременной службы выбирают ровный твердый пол – бетон. Резиновые подкладки допускают дерево.

Обращать внимание также необходимо на розетки. Удлинитель не добавляет безопасности, шнур должен добираться до электричества без посредников

Оборудование для начала работ:

• Строительный уровень.
• Подкладки из резины или коврик, заглушающий вибрации на деревянном полу.
• Гаечный ключ.

Руководство по сборке:

1. Изучение инструкции, распаковка составляющих элементов и имеющихся в комплекте деталей.
2. Удаление с задней стенки конструкции транспортировочных болтов.При повторном перемещении повторное использование поможет без повреждений переместить агрегат, сохраните на случай продажи или переезда.
3. Заглушки в отверстия ранее располагающихся болтов.
4. Ручная проверка подвижности барабана.
   При покачивании должно происходить плавное вращение, не застревающее и останавливающееся.
5. Область готового сооружения на расстоянии не менее двух сантиметров от стены или других элементов интерьера с каждой стороны.
6. Подкладки или антивибрационных ковриков.
7. Регулировка ножек, обеспечивающая полноценную фиксацию техники.
   Пошатывание допускается только в ситуации специального надавливания на углы.
8. Проверка ровности с помощью строительного уровня.
9. Фиксация определенной ранее высоту гайками.

Распаковка и подготовка

Когда техника уже оказалась дома, ее следует освободить от коробки, в которую она была запечатана производителем, и изъять защитный слой пенопласта. С завода машинка стоит на транспортировочном поддоне, который необходимо аккуратно вытащить.

После распаковки потребуется снять транспортировочные (блокировочные) болты. Они фиксируют барабан, чтобы предотвратить внутренние повреждения при транспортировке. На место, оставшееся пустым после изъятия болтов, вставляются специальные заглушки, входящие в комплектацию всех агрегатов.

Инструменты

Все, что необходимо для работы, наверняка найдется в каждом доме:

• разводной ключ,
• гаечный ключ,
• шаровой кран,
• фитинги,
• тройник или обжимная муфта (выбор зависит от того, какой вид труб),
• переходник резьбовой,
• отвод (при необходимости),
• гибкий шланг.

Внимательно читаем инструкцию

Даже если опыт установки стиральных машин уже имеется, перед началом работ необходимо ознакомиться с техническим руководством. Дело в том, что некоторые моменты могут отличаться для разных моделей. В первую очередь это касается высоты верхней точки слива, максимального размера удлинителя шланга и того, к какой системе водоснабжения — горячей или холодной — подключается данная машина. Количество и расположение транспортировочных болтов также бывает разным, и об этом нельзя забывать.

Снимаем транспортировочные болты

Перед тем как подключить стиральную машину, ее надо распаковать и снять монтажные болты, поставить вместо них заглушки.

Полезные мелочи и хитрости

Отвод шланга в канализационный сток — задача не из лёгких для домашнего мастера. Нельзя оставлять шланг на полу. Нужен хотя бы минимальный наклон, чтобы вода не застаивалась внутри трубки. К тому же, трубку могут погрызть домашние любимцы. Помните о зацепе на задней стороне «стиралки, на который всегда можно зацепить шланг — так, чтобы он находился в удобном и безопасном положении.

Край сливной трубки должен располагаться над полом на минимальной высоте 50 см. Если у вас есть обратный клапан, высота может быть меньше, но при его отсутствии это требование нужно соблюдать обязательно. В комплект к некоторым современным машинам входит «обратка». Когда её нет, лучше купить её отдельно и подсоединить стиральную машину к канализации так, чтобы система отвода воды работала исправно. Не стоит экономить на «мелочах», от которых зависит исправная работа сливной системы. Средняя стоимость «обратки» составляет от 60 до 100 рублей. Сейчас есть разные типы клапанов. Опытные мастера советуют покупать «обратку» с запором в виде шарика.

Бывают случаи, когда мастер вставляет шланг для слива в то место, где раньше стоял старый агрегат. Слив старой «стиралки» работает исправно, а с новым возникают проблемы. Именно в таких случаях устанавливают обратные клапаны, чтобы потом не возникало проблем.

Выполнить эту работу может любой человек, у которого есть для этого знания, навыки и инструменты. От правильного подхода к установке системы зависит эффективность водооттока и правильная работа «стиралки».

Как вам статья?

Мне нравитсяНе нравится

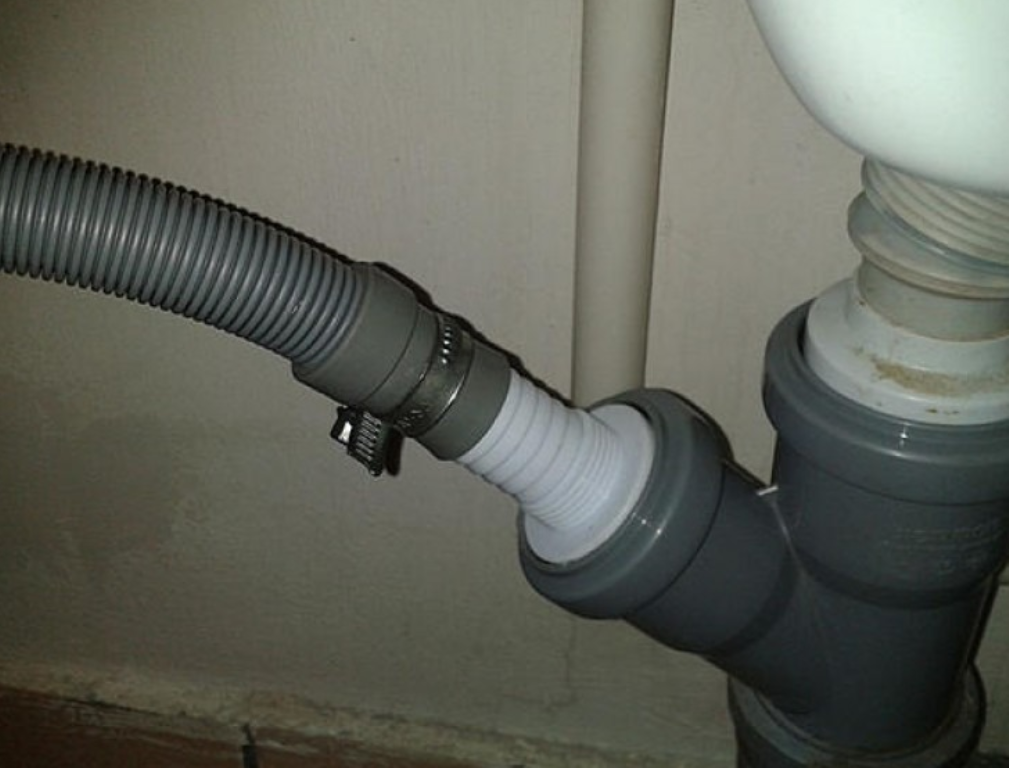

Подключение через сифон

Подключать слив через колено просто и не нужно прикладывать много усилий. Из-под раковины уже имеется данный предмет, большинство из них имеют уже специальный патрубок с боковой стороны.

Для подключения стиральной машины достаточно снять заглушку и подсоединить сливной шланг.
В том случае, если сифон старой модификации, то требуется приобрести новую и современную модель.
Стоит обратить внимание, что некоторые раковины имеют тумбочку или керамическую основу, тогда подключение слива через колено невозможно. К
роме того, если рукомойник небольшой по размеру, то из-под него невозможно сделать дополнительно слив.

Установка не займет много времени, необходимо снять заглушку. Шланг надевается на патрубок, но предварительно место стыка нужно смазать силиконовым герметиком. Также необходимо гофру стянуть хомутом для надёжности крепления.

Инструментарий и материалы при работе со сливом

Если вы решили самостоятельно сделать слив, такая работа потребует тщательной подготовки. Нужно учесть диаметр канализационной трубы и размеры шлангов, которые есть в комплекте. Если они слишком короткие, их заменяют другими. При подключении слива из стиральной машины в канализацию напрямую понадобятся переходники. Тип переходника подбирают в соответствии с материалом труб. Также надо учитывать тип соединения слива в помещении.

Из инструментов и материалов будут нужны:

• резиновые прокладки-уплотнители;
• хомутики;
• несколько фитингов;
• клапан — «обратка»;
• новый сифон;
• переходник на слив для стиральной машины;
• разводной ключ и другие ключи;
• труборез или болгарка;
• тройник для слива стиральной машины.

Применение болгарки или трубореза требует специальных навыков и соблюдения техники безопасности. Без подготовки за такой инструмент браться нельзя.

О сильфонных подводках для смесителей

Гибкая подводка к смесителям имеет разные варианты. Одной из наиболее востребованной является подводка сильфонного типа. Она обладает рядом преимуществ, в сравнении с иными аналогичными устройствами.

4.1. Преимущества

Среди многих положительных характеристик, можно выделить такие:

• производится из нержавеющей высококачественной стали;
• надежно защищена от гидроударов;
• возможна качественная эксплуатация на протяжении долгого времени;
• стойкая к возможным резким температурным колебаниям, может полноценно функционировать при температуре до 230-250⁰C;
• гигиенически чистое, безопасное для здоровья, приспособление;
• не подвергается горению.

4.2. Недостатки

Существует несколько отрицательных моментов, связанных с применением сильфонной подводки:

• появление гула, шума, вибрационных процессов трубочек из гофры;
• при одновременном подключении нескольких потребителей, наблюдается усиление вибрации.

Если произойдет засорение канализационной магистрали, то жители нижних этажей страдают от загрязненных вод, которые выливаются через унитаз или ванну. Решить эту проблему можно достаточно просто: установить обратный клапан. Это устройство может пропускать сточные воды только в одном направлении и исключает возможность движения среды в противоположном. Принцип его действия такой же, как аналогичного латунного прибора, который используется в магистралях с питьевой водой.

Виды и размеры

Уплотнительные элементы делаются в двух видах:

• внутренние. Выполняют одновременно функции переходника и герметика;
• наружные. Используются для герметизации соединений безраструбных труб.

Размер уплотнительной резинки на канализацию точно соответствует внутреннему диаметру раструба и наружному диаметру присоединяемого элемента (гофры, шланга стиральной или посудомоечной машины, выпуску унитаза и т.п.). Наружная поверхность переходников делается гофрированной, чтобы легче было вставлять деталь в раструб. Ребра гофрированного участка плотнее упираются в стенки раструба, обеспечивая надежную защиту от протечек.

Наиболее распространенный диаметр труб внутренней канализации — 50 мм. Этот размер чаще всего встречается на внутренних системах из пластика, а в старых домах до сих пор можно обнаружить внутреннюю разводку из чугуна. Однако, даже в современных многоквартирных домах встречаются чугунные стояки канализации. от них в квартиру идут тройники, также изготовленные из чугуна. Подключение пластиковой горизонтальной разводки обеспечивает манжета на чугунную трубу канализации на 50. Она имеет форму резиновой пробки с отверстием на 50 мм.

Наружные манжеты используются при сборке уличных частей систем водоотведения. Они надеваются на участок соединения и нагреваются. От высокой температуры материал усаживается и плотно обхватывает соединительный узел. От них не требуется большой точности размера, но излишне большая манжета может оказаться неспособной на уменьшение размера в больших масштабах. Рекомендуется выбирать элементы, свободно надевающиеся на трубу, но не слишком превосходящие ее по диаметру.

Последние штрихи: что еще сделать перед использованием

Простого подключения к коммуникациям недостаточно для того, чтобы начать пользоваться благами цивилизации. Вам предстоит выполнить еще ряд простых, но важных задач:

• Удалить предохранительные болты, предназначенные для фиксации барабана при транспортировке. Не забудьте установить на их место заглушки и сохранить сами болты на случай, если машинку придется куда-то перевозить.
• Отрегулировать ножки. Машинка должна стоять абсолютно ровно, иначе при отжиме она будет гулять по всему помещению, и механизм скоро придет в негодность. Подкручивайте ножки и проверяйте себя пузырьковым уровнем.
• Подключите технику к электросети, обязательно через розетку с заземлением. Идеально, если для нее проведена отдельная линия с собственным автоматом.
• Пробный запуск сделайте без загрузки, чтобы проверить герметичность всех соединений. Выберите короткую программу, чтобы не ждать долго проверки слива. Заодно промоете внутреннюю поверхность от пыли, скопившейся при хранении и транспортировке.

Разновидности сливной арматуры

В процессе подключения системы сброса воды непременно нужно соблюдать такой показатель, как высота, независимо от того, какая приобретена модель: «Бош» (Bosch), «Индезит» (Indesit), «Самсунг», «Электролюкс».

В частном доме

На какой высоте слив для стиральной машины требуется делать:

• выкачивающая помпа ограничена по мощности, то есть сливной шланг должен быть расположен на максимальной высоте 800 мм непосредственно возле стиральной машинки;
• около канализационной трубы слив должен находиться на высоте 600 мм;
• самый нижний участок шланга располагают на высоте 500 мм. Если не соблюдено указанное минимальное расстояние, в процессе установки сливной конструкции без сифона создастся обратный эффект. При этом все время будет чувствоваться неприятный аромат из канализации.

Схема подключения

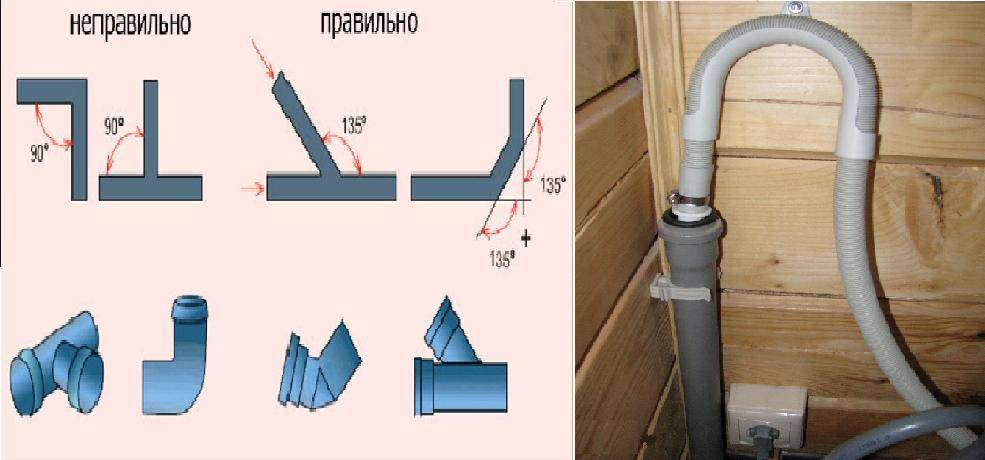

Ошибки при присоединении сливного шланга к канализации

Один конец слива, который расположен на высоте 600 мм от пола, нужно подключить к канализационному отводу. Затем следует закрепить манжеткой размером 3,5х4,5 см внахлест с ним. В процессе установки в отвод слив не должен быть расположен в воде.

Иногда канализационный отвод не имеет защитного клапана. При S-образном подсоединении такого эффекта добиваются за счет воздушного зазора.

Первый – рекомендуемая специалистами высота – 700 мм от пола. Второй – размеры имеющейся машинки, тем более если планируется ставить разветвление за ее корпусом.

Нормативная высота подсоединения шланга

Иногда отсутствие информации затрудняет правильно организовать процесс. Подобное можно сказать и о плохой осведомленности наличия в продаже разных видов сливной арматуры для стиральной машины.

На рынке сантехники сифон для подключения стиральной машины представлен 3 видами:

• Устройство наружное;
• внутренняя модель – устанавливается в нишу стены;
• совмещенный или универсальный вариант.

Можно не усложнять себе организацию установки слива и выбрать именно наружную сливную арматуру, если не нужно заботиться об экономии пространства в комнате и большая модель будет спрятана, например, позади стиральной машины.

Недостаток конструкции: невозможность поставить технику вплотную к стене при желании хозяина. Требуется отступить на расстояние.

Чтобы установка техники в комнате не превращалась в ее загромождение, выбирается встраиваемый сифон. Его устанавливают внутри стены. Для этого делается ниша.

Тогда техника приставляется к стене. Сама конструкция выглядит привлекательно: корпус спрятан за декоративной стеной, видимая часть прикрывается декоративными элементами. В глаза бросается только штуцер (установленный под 90 о). У модели скрытого монтажа все соединительные узлы спрятаны.

Недостаток модели: сложно прочистить от засорения, для монтажа потребуются умения и финансы.

Универсальная модель – это сифон с отводом для стиральной машины, с дополнительным отводом для раковины и посудомоечной машины. Вода сливается от разных потребителей. Визуально напоминает обычную конструкцию.

Подготовительный этап

Важно подобрать подходящее место для стиральной машины, учитывая ее размер. Основными факторами здесь являются близкая доступность необходимых инженерных сетей: вода, канализация и электричество

Лучшее место для его установки – на кухне и в ванной. В этих комнатах уже есть все необходимое. Остается только умелое подключение и протягивать сантехнику на другие помещения не нужно.

Конечно, вам все равно придется проделать различные монтажные работы, а для этого нужно будет заранее запастись необходимыми материалами и инструментами. В комплекте поставки что-то будет, но лучше все проверить и заранее купить то, чего не хватает.

В зависимости от того, какой метод подключения выбран, среди материалов, которые могут понадобиться:

• сифон с обратным клапаном. Можно использовать уже установленные под раковиной;
• тройник к нему;
• шланг полиэтиленовый для дренажа. Полная ходьба слишком коротка. Может потребоваться изменить или расширить;
• розетка с зажимами;
• арматура, фланец хомута для канализации;
• отдельный обратный клапан.

Из инструментов вам потребуются плоскогубцы, набор гаечных ключей и отверток. Если вы будете работать с пластиком в водостоке, вам понадобится труборез, который можно заменить ножовкой. Не мешайте маленькому тюбику с силиконовым герметиком. С его помощью можно дополнительно смазать пломбы.

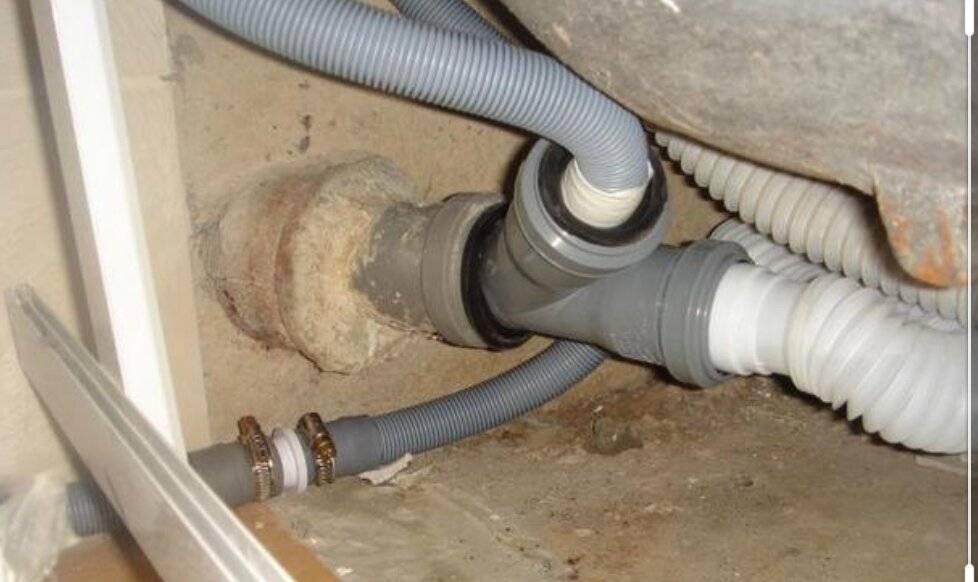

О подключении без использования сифона

Прямое соединение с канализацией – процесс несложный. Главное – не забывать о соблюдении требований по высоте, использовании подходящего тройника. Диаметр у тройников имеет уровень, равный минимум 50 миллиметрам. Монтаж осуществляется внутри раструба, которым снабжаются трубы канализации из пластика.

Монтаж тройников на пластиковой, полиэтиленовой основе выполняется таким образом:

1. Вытаскиваем старый сифон.
2. Вставляем переходники.
3. Занимаемся установкой самого тройника.

С установкой подобных систем у ванной не должно возникнуть проблем. Нужно только придерживаться следующих рекомендаций:

• Опускаем шланг в трубку.
• Осуществляем фиксацию.
• Соединяем детали с максимальной герметичностью.

В помещение проникнут неприятные запахи из канализации, если герметизации будет недостаточно.

Не просто так крышки сзади оснащаются дополнительными крепёжными элементами. Это сделано для шлангов, чьё расположение выше места вывода. Правильное положение устройства и его частей гарантирует отсутствие обратного заброса грязной воды. Если у крышки соответствующее крепление отсутствует, то надо самостоятельно осуществить изгиб, чтобы шланг стал похожим на букву S.

Заброс с участием воды с загрязнениями произойдёт с большей вероятностью при прямом шланге. Тогда бельё пострадает, даже если оно выстирано хорошо. Главное – проследить за тем, чтобы положение шланга было правильным.

Для улучшения герметизации рекомендуется выбирать качественные проводники. Те же действия, описанные выше, понадобится выполнить, когда шланг меняется на новый. Заднюю крышку надо снять перед тем, как конструкция полностью меняется на аналог.

Как подсоединить слив со стиральной машины?

Для подготовки к работе нужно приготовить расходные материалы. Во-первых, определите расстояние от стиралки до точки подключения. Хватит ли штатной длины шлангов? Если нет, тогда придется нарастить длину. Вот что необходимо:

• манжета;
• обратный клапан (для врезки в сифон);
• заглушка;
• хомут;
• тройник;
• фитинги;
• новый сифон;
• инструменты (гаечные ключи);
• болгарка.

Итак, все подготовлено. Осталось выполнить монтаж и наслаждаться бесперебойной работой стиралки.

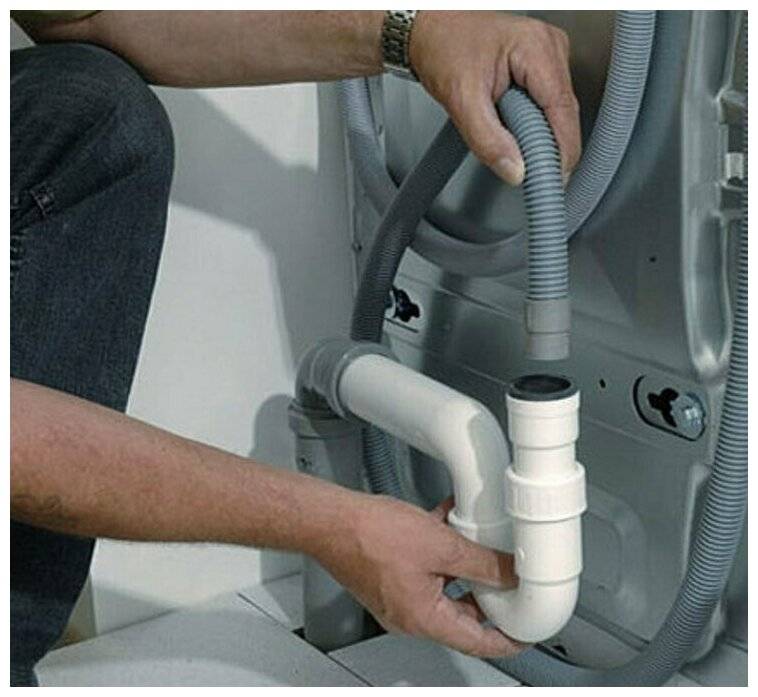

Как установить через сифон?

Если техника располагается на кухне, то нет ничего лучше, чем подключить ее через сифон. Правильно выбранное устройство обеспечит сливом не только стиралку, но и другие виды техники. Поэтому вместо обычного сифона установите совмещенный тип. Он отличается наличием нескольких отводов, которые могут использоваться для раковины, посудомойки и стиралки.

Тем, кто ценит эстетику в помещении, подойдет внутренний сифон. Он также рассчитан на несколько подключений, но встраивается внутрь стены. Для легкого доступа и чистки устройства предусматривается пластиковая дверца.

Устройство должно располагаться под раковиной на уровне 40 см от пола. Далее поступите так:

• Закрепите шланг слива на корпусе стиралки пластиковым хомутом на уровне 70 см от пола.
• К выводу сифона подсоедините переходник.
• Теперь другой конец шланга подведите к переходнику и скрепите соединение хомутом.

Схема подключения показана на фото.

Отлично, теперь можно запускать тестовую программу, чтобы убедиться в герметичности стыков.

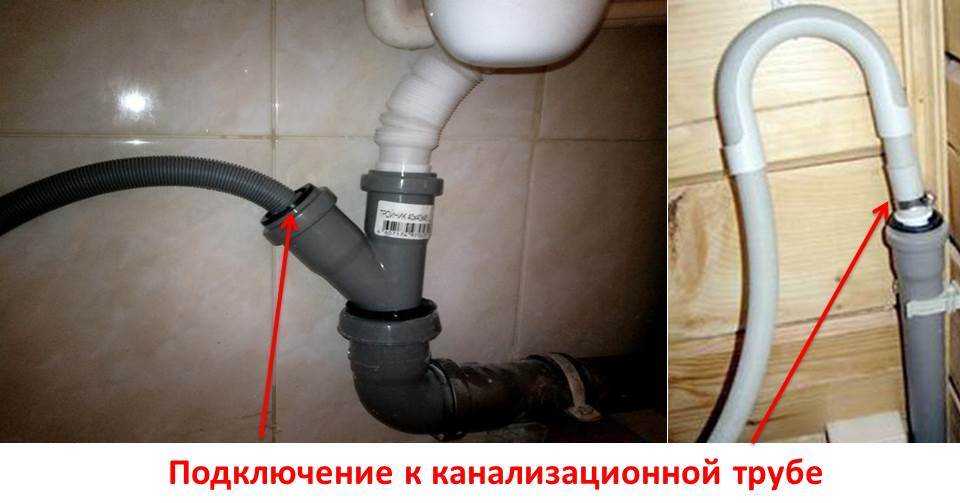

Как подключить к канализации?

Этот способ сложнее предыдущего. Хорош для тех, у кого труба проходит прямо за стиральной машиной. Как должно быть выполнено соединение:

• Перекройте впускной вентиль подачи воды.
• С помощью болгарки отрежьте часть трубы, чтобы врезать в нее тройник.

• Три вывода обеспечат подключение сразу нескольких объектов.
• В одно из ответвлений установите уплотнитель.
• Осталось соединить шланг с тройником.

При этом высота слива должна составить не менее 60 см, чтобы неприятные запахи не поступали в бак. Видео поможет разобраться с этапами и сложностями работы:

На этом монтаж окончен. Запустите короткий цикл без белья, чтобы убедиться в надежности всех соединений. Помните, чтобы не пришлось чистить канализацию и шланг, внимательно проверяйте вещи перед загрузкой, удаляя предметы в карманах.

Тестирование системы

При проверке стиральной машины на работоспособность учитываются такие факторы:

• бак должен наполняться водой за указанное в технических характеристиках время;
• система должна быть герметичной: любые протечки говорят о необходимости переделки конструкции;
• барабан машины должен крутиться;
• нагрев воды осуществляется через 5-7 минут после ее набора;
• слив должен нормально функционировать;
• машинка должна выполнять любую функцию из числа заявленных в инструкции;
• наличие посторонних звуков говорит о неправильной установке или наличии неисправности.

Заключение

Возможные проблемы

Если СМА протекает (и затапливает пол), то, кроме ненадёжных соединений патрубков, насадок и адаптера, причина кроется в том, что в самом баке машины могла возникнуть протечка. Часто это происходит, когда СМА не пользовались до этого несколько лет. Разберите машину и по следу, оставляемому водой, найдите место, где бак пробит. Потребуется замена бака устройства.

Повреждён сливной или заливной клапан СМА, неисправны его штуцеры. Проверьте их правильное срабатывание, работают ли они, вообще. Оба клапана могут не открыться, например, из-за повреждения возвратных пружин, мембран (или заслонок), сгоревших катушек электромагнитов, притягивающих якоря с заслонками. Диагностику и замену клапанов пользователь может провести и самостоятельно. Клапаны заменяются целиком – они неразборные. Неисправные катушки «прозваниваются» на целостность мультиметром.

Слив не происходит.

1. Проверьте, не попали ли в сливную трубу посторонние предметы (монеты, пуговицы, шарики и другое);
2. набрала ли машина воду, запустился ли процесс стирки, готова ли машина слить отработанную воду;
3. не отсоединились ли ненадёжные соединения;
4. открыта ли водопроводная задвижка, которой в случае аварии перекрывается подача воды.

При неисправности уровнемера бака (датчика уровня) машина может набрать полный отсек, превысив максимальную отметку бака, и стирать полностью погружённое в воду бельё. При сливе такого количества воды образуется сильный напор, способный быстро переполнить раковину небольшого объёма за счёт недостаточной пропускной способности сифона.

Если причина найдена (методом исключения) и устранена, выход сточной воде разблокирован, то сливная линия будет работать штатно, без протечки и торможения цикла стирки самой СМА.

Устранение проблем в сливной системе

Использование стирального агрегата по назначению невозможно, когда в системе слива возникают проблемы. С некоторыми из них можно справиться своими руками.

Выбор места для стиральной машины

Существуют следующие варианты размещения машинки:

• стандартный вариант, согласно которому стиральная машина устанавливается в ванной комнате;
• нередко можно увидеть стиральные машины на кухне: такое расположение существенно упрощает взаимодействие с устройством, да и с точки зрения свободного пространства это решение является выгодным, поскольку в старых домах ванные комнаты имеют небольшую площадь;
• третий вариант подразумевает установку стиральной машинки в прихожей, и в этом есть определенный смысл, особенно при наличии заранее подведенных коммуникаций. К тому же, находящаяся в прихожей машинка никак не влияет на свободную площадь кухни или ванной.
