Виды
Существует множество модификаций для хранения газов избыточного давления. Их деление производится в зависимости от рассматриваемого параметра.
По избыточному давлению
Выделяют две категории:
- Высокое давление. Им свойственны неизменные параметры геометрического объема. Могут составлять от 0,7 кгс/кв. см до 30 кгс/кв. см и больше (до 3 МПа).
- Низкое давление. Имеют переменный геометрический объем и постоянное давление. Варьируется от 0,05 кгс/кв. см или до 4-5 кПа.
Для тех, кто планирует регулярно пользоваться оборудованием, следует приобретать его с характеристиками низкого давления. Оно выполняется с учетом того, что в окружающей среде может меняться температура. Допускается снижение температуры до -40 градусов. При этом влажность среды может достигать максимальных критериев. Корпуса у таких устройств выполняются из малоуглеродистой стали Ст3 по ГОСТу 380-60. Для регионов Крайнего Севера, где отметки термометра могут опускаться и ниже -40 градусов, выпускают модели из стали марки 09Г2С (М), 10Г2С1.
Корпуса газгольдеров высокого давления выполняются из обыкновенной стали Ст3 или стали марок 09Г2С (Н), 15ХСНД (НЛ-2). Их покупают в промышленных целях или на городские газовые станции. Стандартные объемы для цилиндрических моделей составляют 270 кубометров с выдержкой давления до 20 кгс/кв. см.
По способу работы
Газгольдеры низкого давления бывают сухие и мокрые, в зависимости от особенностей конструкции и принципов действия. Герметизация водяным затвором происходит в мокрых устройствах. Без участия воды с помощью уплотнителей производится герметизация сухих резервуаров. В первом варианте используются газы малой концентрации, которые не допускают коррозийных процессов.
В сухих газгольдерах содержат концентрированные газы, которые не могут подвергаться взаимодействию с водой. Например, этилен или пропилен. Корпус сухих устройств выполнен в виде купола, который сварен из листов стали толщиной 5 мм. Верхняя затворка сделана из стали толщиной 3 мм. Внутри корпуса есть шайба в горизонтальном положении, которая может менять свою ось в зависимости от количества наполнения.
Газгольдеры постоянного и переменного объема
Резервуары переменного объема могут быть сухими и мокрыми. Те и другие способны достигать 50 тысяч кубометров. Их выполняют из стальных листов или железобетона. Главная функция таких устройств – регулировка нужного давления газа, который внутри емкости пребывает в температуре, равной температуре окружающей среды. Громоздкие сооружения в настоящем времени пользуются все меньшим спросом.
Технологический прорыв способствовал появлению новых, более прочных конструкций. Газгольдеры постоянного объема способны выдержать повышенные нагрузки. Антикоррозийный материал исполнения конструкции позволяет их размещать в самых агрессивных условиях окружающей среды. К данному типу емкостей относятся все разновидности бытовых газгольдеров.
По способу размещения на территории
В зависимости от территориального устройства газгольдеров их можно отнести к трем видам:
- Наземные. Компактные резервуары, которые легко размещаются на относительно небольших пространствах. Но необходимо проводить качественную теплоизоляцию бака, чтобы предотвратить негативное влияние погодных условий. К тому же, наземные емкости следует защищать от перегрева на солнце.
- Подземные. В них гарантировано постоянство давления в трубопроводе. Но при необходимости монтажа приходится нанимать специалистов с подходящим оборудованием. Самостоятельное обслуживание подземных газгольдеров не представляется возможным.
- Мобильные версии. Средние по объему конструкции устанавливаются на прицепе. Подходят для регулярного получения автономного газоснабжения. Не применяются для загородных коттеджей временного проживания.
Типы газгольдеров в зависимости от стандартов и объемов
Российский стандарт предполагает выпуск оборудования с высокой горловиной. Без горловины – евростандарт. Последний тип газгольдеров стоит намного дешевле, но для установки этот вариант более трудоемок. Горловина дает возможность устанавливать площадку с арматурой на высоком уровне. А это в свою очередь дает дополнительную безопасность от попадания влаги.
Внимание! Объем газгольдера рассчитывается исходя из расхода газа на квадратный метр площади. В теплых регионах на квадратный метр нужно 25-30 кубометров, в холодных – свыше 35 кубометров
Также нужно учитывать мощность отопительного котла. На 1 кВт в год уходит примерно 100 литров топлива.
Как правильно выполнить монтаж газгольдера на участке?
До того как будет произведена установка газгольдера, необходимо подготовить площадку. Независимо от того, каким способом будет производиться монтаж, заливается бетонная плита, которая и будет выполнять роль фундамента для резервуара. Для увеличения прочностных характеристик используется армирование.
Для этих целей можно использовать заводскую бетонную плиту, но обязательно полнотелую, при этом толщина ее должна составлять минимум 15–20 см. Если плита заливается, то установку емкости можно производить после полного набора прочности бетоном, а это не раньше чем через 4 недели.
После установки резервуара требуется выполнить прокладку коммуникаций, по которым газ будет доставляться в дом к газопотребляющему оборудованию.
Для этого используются трубы полиэтиленовые ПЭ 100. При этом для монтажа используются только несъемные соединения, которые устанавливаются с использованием стыковой или электромуфтовой сварки.
При прокладке газопровода на участке важно соблюдать определенные правила и нормы:
- глубина заложения – не менее 1,5 м;
- при работе на неровных участках допускается уклон по 1 см на каждый метр длины трубопровода;
- если пересечения коммуникаций дома и газовой трубы не избежать, то между ними должно быть расстояние не менее 2 м по высоте;
- между домом и трубопроводом, проложенным рядом, должна соблюдаться дистанция в 2 м;
- все металлические элементы, укладываемые под землю, обязательно должны иметь антикоррозийную защиту;
- нельзя забывать об установке конденсатосборника.
И напоследок: вся разводка дома начинается с цокольного уровня или подвала, поэтому ввод выполняется именно в этом месте, при этом последний должен быть исключительно заводского производства и иметь соответствующую сертификацию.
Цокольный ввод – специальная конструкция из крана, стальной трубы и сифонного компенсатора, отвечающего за стабильность конструкции вследствие воздействия на дом сил пучения, деформации, усадки и других явлений.
Благодаря способности сифона компенсировать негативное воздействие за счет изгибания, растягивания, сжимания сохраняется возможность обеспечить герметичность ввода в дом и, соответственно, избежать утечки газа.
Электрические накопительные водонагреватели (бойлеры). — здесь больше полезной информации.
Разновидности
По расположению в пространстве все газгольдеры классифицируют на:
- наземные;
- подземные.
Газгольдер должен закапываться на глубину не меньше 60-ти сантиметров от поверхности земли.
Устанавливаться газгольдер должен краном-манипулятором на специально подготовленную бетонную плиту. Каждый сосуд должен быть покрыт специальным защитным покрытием против электрохимической коррозии. В самом нижнем участке газовой трубы, идущей от емкости к дому, должен находиться конденсатосборник, собирающий жидкость, которая образуется в момент испарения газа.
По типу конструкции все газгольдеры можно разделить на:
- вертикальные;
- горизонтальные;
- мобильные (передвижные).
В ряду всех газгольдеров отдельно стоят передвижные газовые хранилища. Мобильный газгольдер – небольшой резервуар для газа (его объем обычно составляет 500 л), снабженный системой подогрева. Такую емкость удобно заправлять и можно всегда доставить в любое место, не оборудованное газовой системой.7

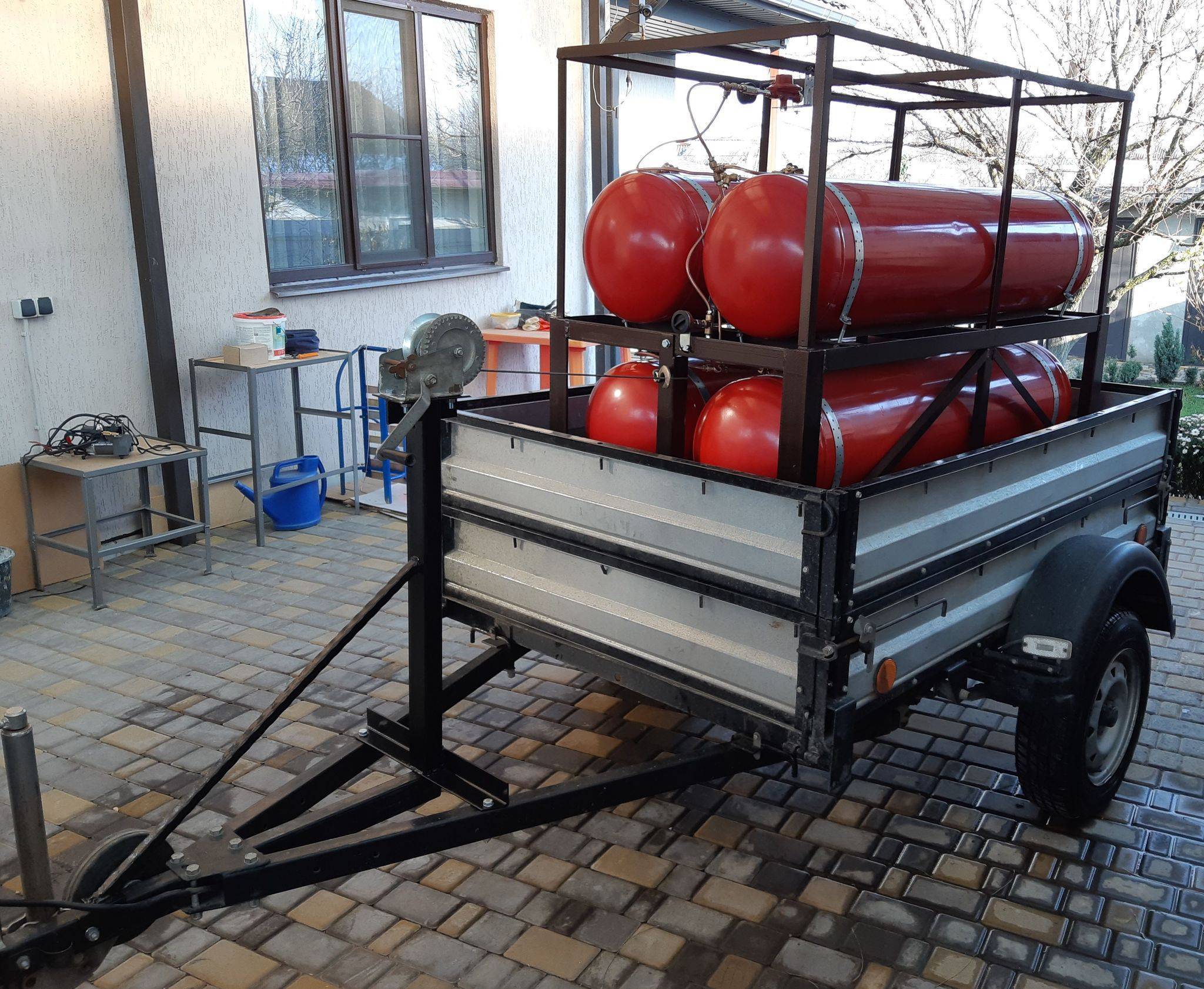

Мобильный газгольдер для дачи
Иногда установку постоянного подземного газгольдера на даче трудно оправдать. Нужен ли он, если отапливать дачу приходится не всю зиму, а только по выходным? Покупать ли подземный газгольдер, если известно, что через пару лет дачу подключат к природному газу, и он больше не потребуется? Вряд ли.
С другой стороны, мёрзнуть или возиться с дровами тоже не хочется, ни по выходным, ни, тем более, в течение нескольких лет.
Как раз на этот случай инженеры АвтономГаз разработали мобильный газгольдер-прицеп. Он стоит от 135 тысяч рублей, то есть значительно дешевле, чем постоянный подземный газгольдер. А если потребность в нём исчезнет, его всегда можно продать.

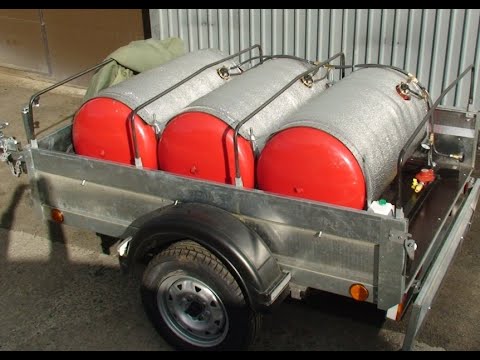

Мобильный газгольдер фактически представляет собой большой газовый баллон, установленный на колёса прицепа для легкового автомобиля. Однако в отличие от обычных газовых баллонов, он снабжён подогревом. Это позволяет ему работать без перебоев в любое время года.
Мобильный газгольдер не так вместителен, как подземный. Его объём составляет 600 литров. Такого количества сжиженного газа хватает для отопления дачи площадью сто квадратных метров в течение месяца. После этого мобильный газгольдер придётся прицепить к автомобилю и направиться к ближайшей автозаправочной станции.

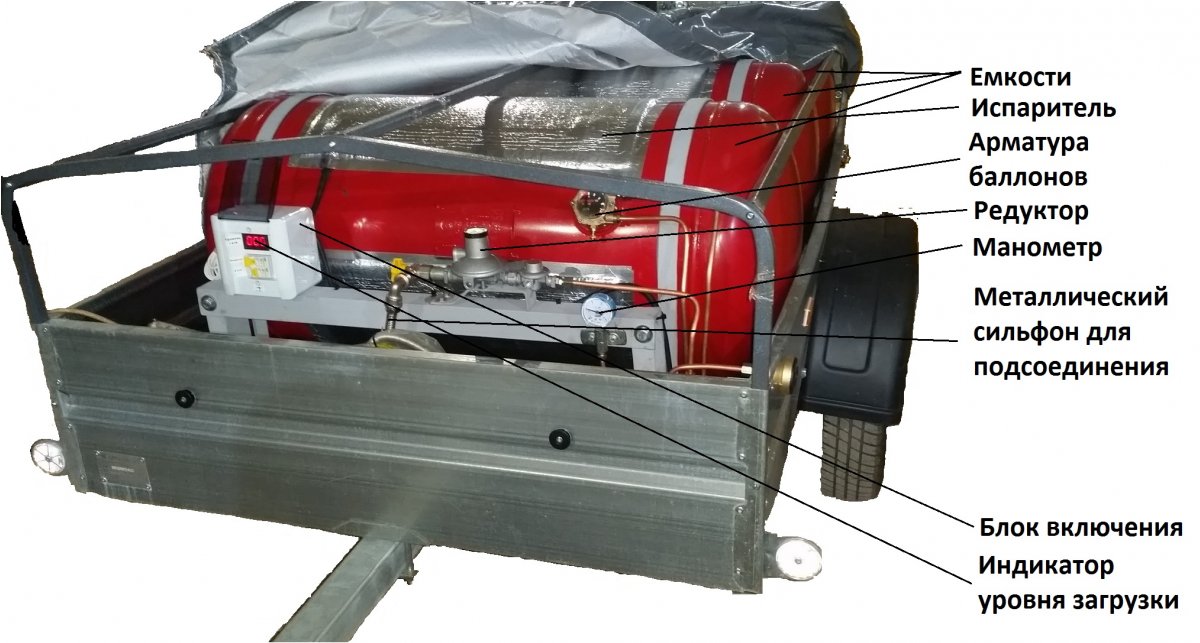

Устройство передвижных механизмов

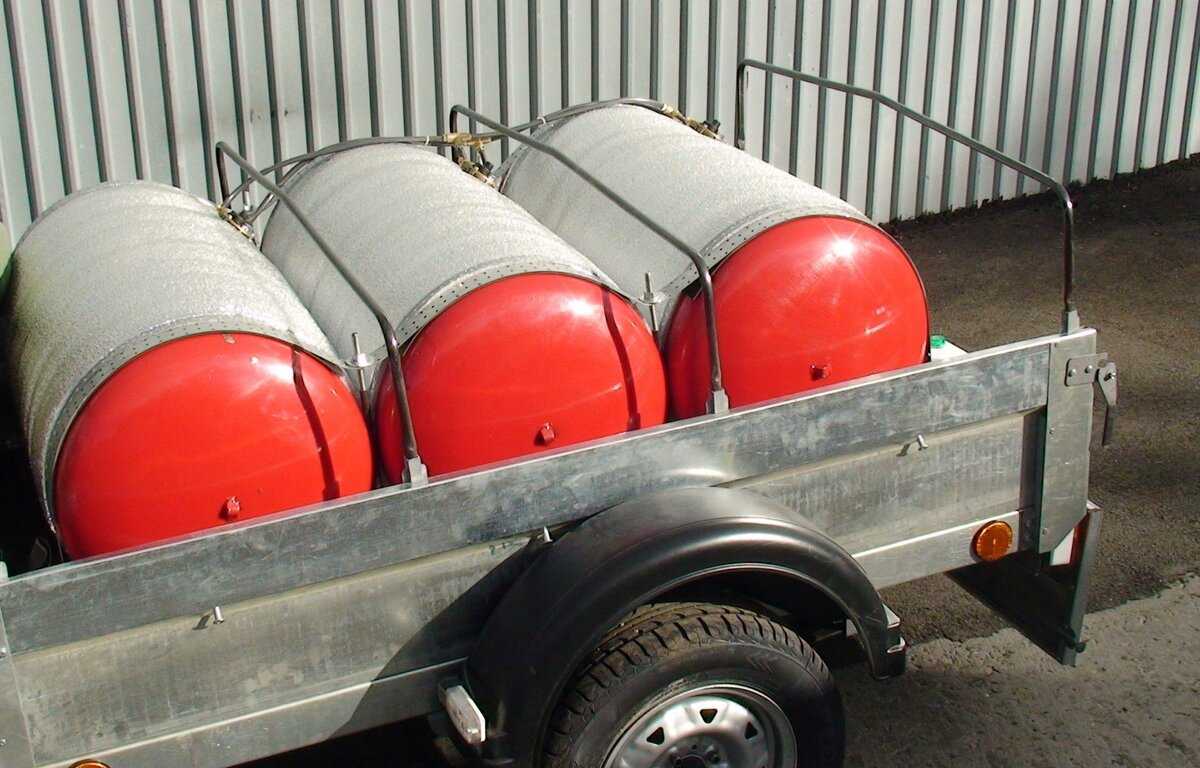

Мобильное хранилище для газа представляет собой резервуар, установленный на колесных прицепах. В зависимости от размеров емкости они могут быть одноосными или двухосными. Сама емкость непосредственно находится и крепится внутри каркаса, выполненного из оцинкованной стали.
В этом видео вы узнаете, как установить газгольдер
https://youtube.com/watch?v=GaTgqWTJXPY
Роль крыши в этом случае выполняет тент из поливинилхлорида, натянутый на каркас. В комплектацию также входят разборные технологические соединения и гофрированные патрубки для подключения газопроводов.
На рабочем месте прицеп устанавливается на четыре балансирные стойки, чтобы избежать каких-либо перемещений. Передвижные хранилища бывают нескольких видов:
- Конструкции, не обладающие дополнительным обогревом емкости, которые используют преимущественно в южных регионах.

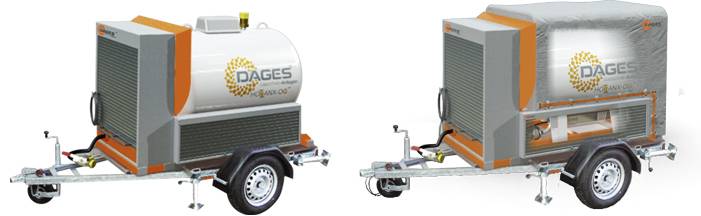

- Мобильные газгольдеры на прицепе с электроподогревом, работающим от сети 220 В. Такие конструкции можно использовать круглый год в любых регионах.
- Устройства, обладающие автономной котельной для обогрева емкости в зимний период. Преимуществом такой модели является отсутствие зависимости от электроэнергии. В целях безопасной эксплуатации мини-котел оборудован защитной автоматикой, не допускающей перегрева емкости.
Это интересно: разновидности газгольдеров и их заправка.
Как заправить газгольдер
Стоимость сжиженного газа делает газгольдер одним из оптимальных способов газификации для индивидуального дома, при условии отсутствия централизованного газоснабжения. Заправку выполняют специализированные предприятия, имеющие соответствующую лицензию. Мобильные установки можно заправить самостоятельно, подъехав на любую АГЗС.
Чтобы не пришлось переплачивать, следует изучить нюансы, связанные с этой стороной эксплуатации бытовых хранилищ сжиженого газа.
Стоимость заправки газгольдера
Заправка газгольдера сжиженным газом осуществляется согласно тарифам организации, установившей хранилище и продолжающей его обслуживать. Дополнительно взимаются средства от 10-20 тыс. руб. ежегодно. Средства берутся за обслуживание емкости: слив конденсата, скопившегося в газгольдере, замену впускного и выпускного клапанов и редуктора.
В общую стоимость заправки включается:
Доставка сжиженного газа для газгольдера – включена в стоимость заправки. Обычно, организация, обслуживающая станцию, предлагает газовую смесь на 1-2 руб. дороже, чем на АГЗС. Можно добиться скидки в 800-1000 руб., если договориться о поставке топлива во время веерной доставки его на АГЗС.
Стоимость топлива – колеблется в зависимости от того, какая газовая смесь используется. Зимний газ изготавливается в пропорции 90/10 пропан-бутан, летний 50/50. В дачный сезон затраты на заправку соответственно будут ниже. Средняя стоимость пропан-бутановой смеси по Московскому региону составляет 12,5-15 руб. /л.
В газгольдер заправляют газ пропан, смешанный с бутаном. Температура, при которой пропан продолжает испаряться составляет -42°С, у более дешевого бутана этот коэффициент составляет всего -5°С.
На сколько хватает газа в резервуаре
При правильных расчетах, одной заправки газгольдера должно быть достаточно, чтобы обеспечить достаточным количеством газа в течение всего отопительного сезона. Именно по этой причине рекомендуется, чтобы расчеты выполняли специалисты, представители компании.
При определении необходимого объема в резервуаре, следует принять во внимание:
Полный объем газгольдера не соответствует фактическому. Резервуар наполняют на 85%, чтобы обеспечить надлежащие условия для испарения газовой смеси.
Расход газа на каждый м², составит около 3,3 литра в месяц.
Следовательно, для дома на 200 м², на отопительный сезон потребуется около 4000 л. смеси пропан-бутан. Узнать, что заканчивается газ в газгольдере, можно при помощи уровнемера. Как только показатели упадут ниже, чем 25-30%, потребуется дополнительная заправка газовой смесью.
Как определить количество газа в ёмкости
Чтобы точно установить объем закачанного в резервуар топлива, можно воспользоваться счетчиками, установленными на заправочном клапане цистерны грузового автомобиля компании. Проверять фактическое количество оставшегося газа можно с помощью уровнемера поплавкового типа.
Расчеты для определения оставшегося количества газа следующие:
- Уровнемер имеет шкалу с количеством градиентов равных 100.
Если резервуар имеет вместимость 4600 л, каждое число будет равно 46 л. Точный объем высчитывается с помощью умножения числа, указываемого в уровнемере на 46.
Как обманывают при заправке газгольдера
Существует несколько способов, которыми пользуются недобросовестные заправщики, обманывая покупателя.
Качество топлива – в пропан-бутановой смеси самым дешевым считается бутан. Снизить себестоимость газа можно, попросту изготовив летнюю смесь (50/50 пропан-бутан, вместо 85/15). Некоторые недобросовестные подрядчики узнав, что в газгольдере стоит испаритель, заправляют емкости летним газом.
Объем топлива – счетчики, как и любое другое оборудование можно специально испортить, чтобы оно не показывало точные цифры. Если при заправке 4000 л, не дозаправить всего 20-30 л, то уровнемер, установленный в газгольдере, может не показать разницу, чем и пользуются заправщики.
Современные газгольдеры используют индикаторную систему, помогающую в точности установить общий объем газа в хранилище, с точностью до нескольких литров.
Принцип работы
Емкость с наполненным углеводородным газом в сжиженном состоянии устанавливается в удобном месте квартиры или на предприятии. В процессе испарения этот газ по газопроводу поступает в помещение. В современных устройствах есть специальное распределительное оборудование, которое регулирует подачу сырья и контролирует его количество в газгольдере. Управление происходит автоматизировано, но при необходимости подачу газа можно приостановить и вручную.
К сведению. Современные газохранилища могут размещаться как на земле, так и в ее толще. Второй вариант больше подходит для загородных коттеджей, где требуется сэкономить место. К тому же, под землей газгольдер находится в идеальных условиях эксплуатации, которые не зависят от смены температуры окружающей среды.
Чтобы разместить оборудование под землей, нужно приобрести специальную бетонную плиту. Ее кладут на дно выкопанной ямы, размеры которой зависят от вместимости резервуара. В процессе прокладки трубопровода от газохранилища к дому нужно применять сборник конденсата. Он поможет собрать накопленную влагу, которая оседает в большей степени в паровой фазе.

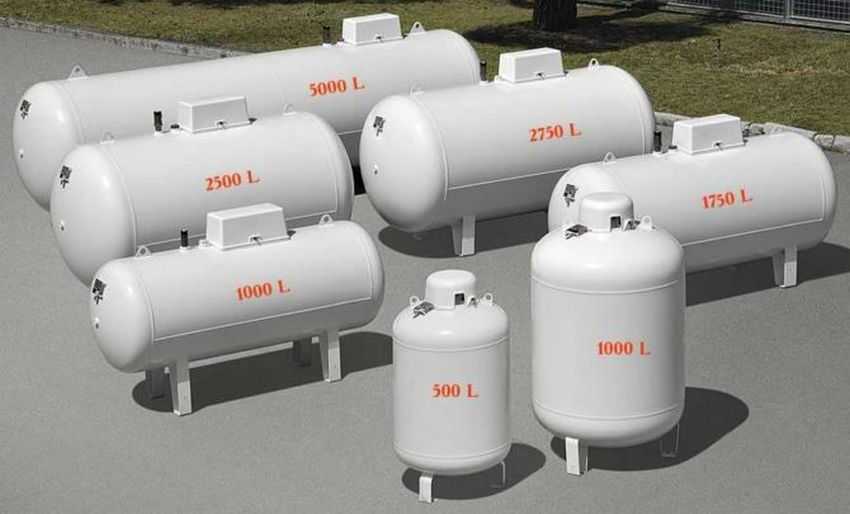

Выбор объёма газгольдера
Выбирая размеры установки, следует знать, что минимальный по объёму серийный газгольдер – 1000 литров. Рассчитан он на потребности частного дома площадью 40–50 м² с кирпичными стенами. Для аналогичной постройки площадью 100 м² требуется ёмкость на 2500–3000 л, для 200 м² – на 5500 или 6000 литров.
Если надо рассчитать объём газгольдера для отопления дома из кирпича, умножьте площадь здания в м² на 25 — это для заправки не чаще 1 раза в год. Заправляют такой резервуар в период с марта по сентябрь, когда стоимость сжиженного газа обычно снижается.
Не стоит забывать, что придется еще прокладывать трассу — трубы для подачи газа к потребителям — котлу, газовой колонке, плите и т.д.
Если стены здания не кирпичные, рассчитать объём газгольдера можно, зная, каким будет для выбранного автономного газоснабжения частного дома расход газа за определённый период. Если таких данных нет, сравниваете теплопроводность кирпичных стен и стен вашего дома. И по результатам сравнения увеличиваете или уменьшаете объем ёмкости.
Пример расчёта
В качестве примера можно привести расчёт газгольдера для дома 200 м² со стенами из кирпича. Предполагается, что в течение отопительного сезона (около полугода), в среднем сжигается около 25 литров сжиженного газа на квадратный метр отапливаемой площади. Для дома 200 м² в этот период уходит 25 л * 200 м² = 5000 литров. Это и будет требуемый объем газгольдера для этого дома.
Можно примерно рассчитать объем ёмкости газгольдера по размерам дома и материалу наружных стен
Расчётный объём может измениться, если в доме находятся другие потребители газа кроме отопительной системы – например, водонагреватель или газовая плита. Они «тянут» совсем немного газа, так что добавить можно 15-20% от полученной цифры.
Расчёт по мощности котла
Есть и другая методика определения объёма газгольдера, завязанная на мощности отопительного котла. Обычно принимают, что котёл должен работать примерно на половине своей мощности или половину времени. В таком случае в самый холодный период он без проблем справится с отоплением. Кроме того, такой подход продлевает срок службы котла (он не работает на пределе мощности, так что изнашивается медленнее). Поэтому считают расход газа 50% мощности котла.
Пример расчета. Стоит котел на 22 кВт. Для расчета берем половину мощности — необходимо чтобы топливо выдавало 11 кВт тепла. При сжигании одного литра сжиженного газа получаем 12,5 кВт тепла (справочные данные, если знаете каким газом будете пользоваться, берете теплотворную способность вашего топлива). Далее расчет такой:
- Для получения 11 кВт потребуется 11 кВт : 12,5 кВт/литр = 0,88 литра. Это объем газа, необходимый для работы котла в течение часа.
- Чтобы узнать суточный объем, умножаем на 24 часа: 0,88 л * 24 часа = 21,12 литра/сут.
- Месячный расход — полученную цифру умножаем на 30 дней. 21,12 л/сут * 30 дн = 720 литров/мес.
Более точно можно рассчитать объем газгольдера по мощности отопительного котла Далее посчитать объем газгольдера для частного дома не составит труда — считаете количество месяцев в отопительном периоде, умножаете. Еще стоит провести корректировку в зависимости от КПД котла. Для новых котлов это некритично, а вот для старых добавка может быть очень существенной. Например, если КПД котла 88%, необходимо добавить 12% от расчетного объема.
Критерии выбора
Если оборудование приобретается с целью длительного использования, то необходимо предусмотреть следующие параметры:
- Объем резервуара. Модель должна быть многофункциональной и экономичной. Выбирают ту, которую требуется заполнять не более 2 раз в год. Если выбираются мини-варианты, то их заполняют чаще. Но это только в случае постоянного применения. Если предстоит пользоваться газом не часто, например, при редких посещениях дачного участка, то вполне подойдет емкость вместимостью 500-600 л.
- Способ установки. В южных регионах можно брать исключительно газгольдеры наземной установки. В тех областях, где изредка бывают заморозки, уже наземные модели не подойдут. Это следует учитывать при выборе на постоянную основу.
- Принцип монтажа. Для проведения подземного монтажа приобретают газгольдеры, которые нужно располагать в горизонтальной или вертикальной направленности. Для надземных моделей важным критерием встает мобильность. При этом учитывается занимаемая площадь участка. Вертикальное расположение экономит пространство, а вертикальное обеспечивает необходимый уровень давления.
Особенности установки и эксплуатации
Важное условие безопасной эксплуатации – предусмотреть защиту резервуара от воздействия внешних факторов. Как уже упоминалось выше – на прицеп зачастую устанавливается короб из полимерных материалов
Но если существует возможность соорудить на месте установки дополнительный навес – не нужно ей пренебрегать.
Мобильный газгольдер, надежно зафиксированный на участке при помощи аутригеров, подключается к отопительной системе дома через узел коммутации. Весь узел – это труба ввода в здание газа, вентиль и электрическая розетка (220 В) для возможности подключения подогревателя.
Также, как и стационарный газгольдер, мобильные нуждаются в техническом обслуживании. Это необходимо для поддержания работоспособности газовой емкости, а также для обеспечения безопасной эксплуатации на всем протяжении жизненного цикла продукции.
Разберемся, почему для газгольдеров используется не чистый газ, а смесь сжиженного газа. В связи с тем, что газы по-разному реагируют на изменение температуры, главное — бутан испаряется хуже пропана, поэтому его содержание в зимней смеси должно быть не более 10-15 %. Во время особенно низких температур, если не подогревать газгольдер, бутан и вовсе перестает испаряться, и в трубу будет попадать только пропан. Когда он закончится, в резервуаре останется только бутан. Откачать его и освободить полезный объем – логично, но хлопотно, поэтому обычно резервуар просто продолжают дозаправлять. Рано или поздно, при подобном режиме эксплуатации — неправильном, весь объем резервуара будет заполнен бутаном. Тогда без полной откачки будет уже не обойтись.
Использование правильного типа смеси сжиженных газов – обязательное условие надежной и долговечной эксплуатации.
Вопросы регистрации и безопасной эксплуатации
Во время покупки мобильного газгольдера стоит проверить наличие всех документов:
- техпаспорт резервуара;
- ПТС автоприцепа;
- сертификат качества устройства;
- инструкция по эксплуатации.
Требования к размещению
Т.к. несмотря на свою простоту, устройство является объектом повышенной опасности, прежде чем приступить к подключению – необходимо изучить особенности монтажа, техпаспорт и инструкцию по эксплуатации. Для гарантированно безопасного подключения к отопительной системе дома стоит вызвать квалифицированного специалиста.
В отличие от размещения стационарного резервуара, строгих указаний по установке мобильного газгольдера нет. Однако его удаленность от котельной в любом случае ограничена длиной патрубка.
Благодаря быстроразъемным соединениям, подключение газгольдера займет менее получаса. Кроме того, мобильные модели оснащены регулирующей и контролирующей аппаратурой, обеспечивающей безопасную эксплуатацию, что особенно актуально для моделей со встроенным подогревателем. Опытный специалист без труда настроит вам эту маленькую автономную котельную.
Что собой представляет газгольдер
Газгольдер является бочкой/резервуаром/баллоном, предназначенным для хранения газа. Во всем мире газгольдеры давно и успешно используются на фермах, удаленных от цивилизации участках. Это намного дешевле, чем прокладывать линию от центральной газовой магистрали. Зачастую такие баллоны встречаются в северных регионах, где прокладка отдельного газопровода не представляется возможной по экономическим соображениям.
Автономная система газификации становится популярной и в отечественных странах. Она позволяет домовым хозяйствам сократить денежные расходы от применения сжиженного газа на бытовые цели.
У вас стоит газгольдер?
Да 0%
Нет 0%
Планирую поставить 0%
Проголосовало:
Устройство и принцип работы
По принципу хранения ресурса газгольдер для частного дома подразделяется на два вида:
- Переменный. Когда газ хранится под давлением, соответствующим атмосферным значениям. Объем баллона изменяется в зависимости от наполненности или опустошенности, а нужное давление создается посредством специального колокола, расположенного в бассейне с водой или поршня в сухой системе.
- Постоянный. Объем бочки сохраняется, вне зависимости от наполненности газом. Зачастую он имеет вид цилиндра. Может хранить ресурс под давлением в 1,8 МПа.
Конструкции, предназначенные для хранения газа, появились в Европе в 19 веке. Однако природный ресурс содержался в них в огромных количествах для обеспечения промышленных предприятий. Сейчас такие баллоны можно установить прямо у жилого дома.
Вопрос эксперту
Есть ли выгода?
Строительство новых районов предусматривает отведение дорогостоящей газовой линии, что не всегда выгодно застройщикам. Владельцам частных домов проще поставить газгольдер, содержание которого обойдется намного дешевле. Это экономично и безопасно для окружающей среды. Если провести расчеты, то на газоснабжение жилого помещения с учетом отопления, использования плиты, нагрева воды, уходит намного меньше материальных средств. Плюс хозяин получает полную независимость от государственных линий.
Плюсы и минусы газгольдера
Автономность Экологичность Длительный срок службы Сгорание газа без выделения запаха
Высокая цена установки Высокая ответственность в плане соблюдения техники безопасности Необходимость регулярных проверок и обслуживания Образование конденсата внутри бочки, который портит резервуар
