Как правильно сделать крышу на эркере своими руками

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

• Для формирования надежной опоры всех балок, поддерживающих систему стропил.
• Для разгрузки оконных перемычек.

При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

• Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
• Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
• Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
• Специальная вязальная проволока.
• Специальные пластины из оцинкованной стали.

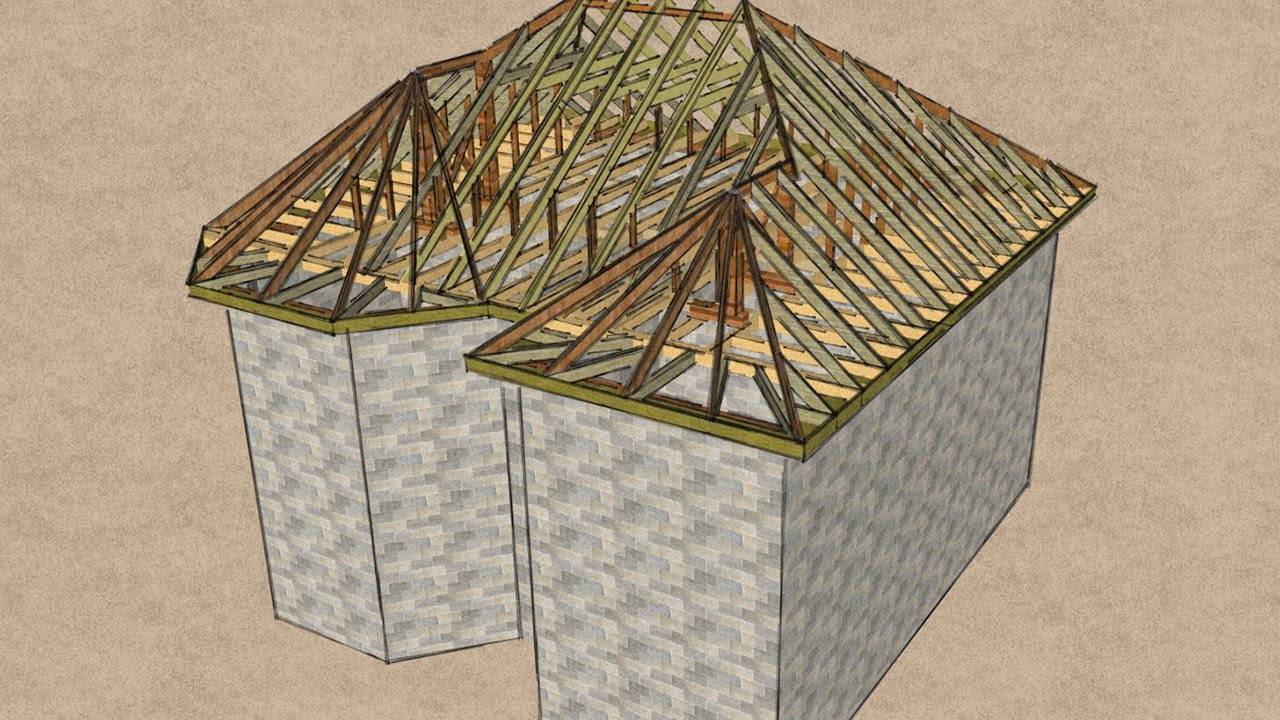

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

https://www.youtube.com/watch?v=-6JpLEABfqA

Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.

Устройство крыши

Каждое строительство начинается с заготовки необходимых материалов и инструментов. И устройство крыши над эркером не является исключением. Чтобы сделать стропильную систему понадобятся материалы:

• пиломатериал хвойных пород для изготовления балок, обрешетки и стропильных ног;
• материал для устройства гидроизоляции;
• крепежные детали – саморезы, гвозди, шпильки, металлические уголки и пластины, болты и пр.;
• вязальная проволока.

Порядок проведения работ по устройству стропильной системы для крыши эркера точно такой же, как и для обычных крыш. По армопоясу укладывается мауэрлат, к которому крепятся стропильные ноги.

Древесина должна прежде пройти обработку антисептиками и антипиренами, для предотвращения загнивания и возгорания.

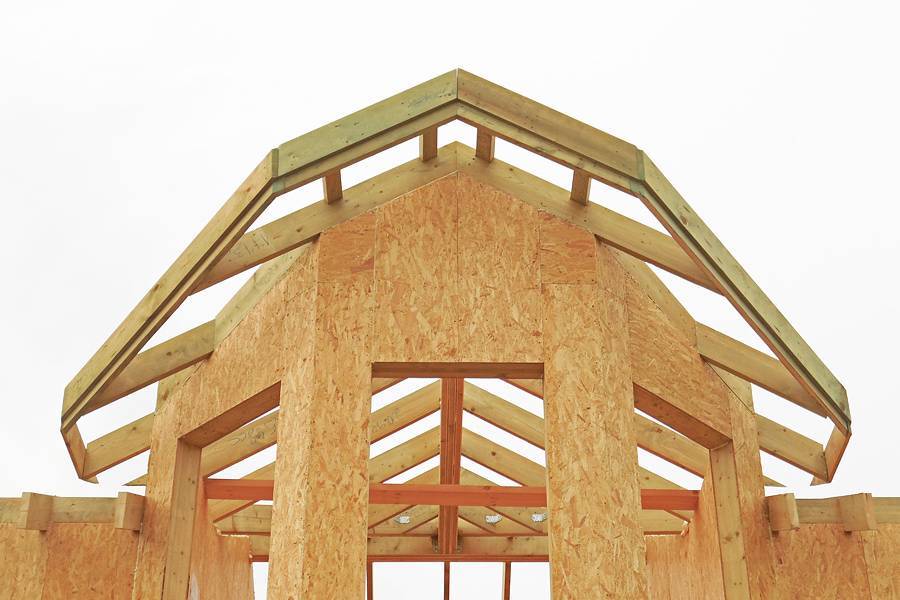

Устройство стропильной системы

Строительство крыши над эркером начинается с установки стропильных ног, которые изготавливаются из бруса или обрезной доски. Стропильные ноги выводятся за пределы стен, чтобы получить, в дальнейшем, карнизные свесы. В противном случае, стекающая с крыши дождевая вода будет попадать на стены и разрушать их. Крепление деревянных элементов крыши производится саморезами или с помощью металлических крепежных деталей.

Металлические крепежные элементы должны быть изготовлены из оцинкованной стали или покрыты антикоррозийным составом.

Если с самого начала строительства проект дома не был составлен, то впоследствии возникает вопрос, как правильно поставить крышу над эркером. Для наглядности лучше всего воспользоваться специальными программами, где в трехмерном измерении подобрать оптимальный уклон самой кровли и угол скатов эркерной крыши.

В зависимости от формы крыши и того, является ли она самостоятельной конструкцией или служит продолжением основной крыши, стропильная система:

• монтируется непосредственно на крыше,
• собирается отдельными стропильными фермами на земле.

Если выбран второй вариант, то фермы после поднятия их на крышу, закрепляются с мауэрлатом и связываются между собой коньковым прогоном. Для большей жесткости всей конструкции используются подкосы, стойки и прочие элементы, придающие устойчивость и прочность стропильной системе.

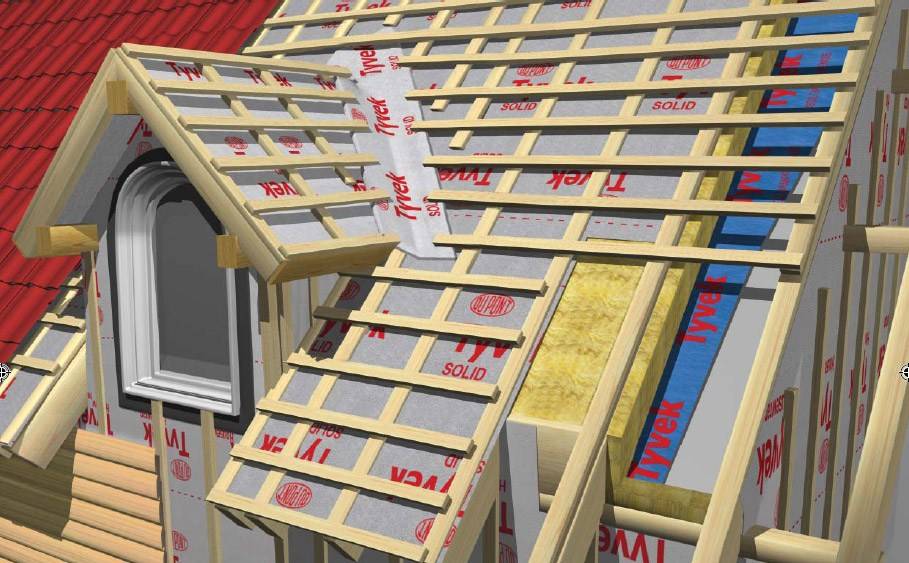

По установленным стропилам укладывается гидроизоляционный материал, и поверх него монтируется обрешетка. В качестве гидроизоляции часто используют обычный рубероид, который крепится к обрешетке гвоздями с широкой шляпкой. При использовании современных гидроизоляционных мембран их крепление удобно производить строительным степлером.

Гидроизоляционная пленка не укладывается внатяжку. У неё должен быть небольшой провес, чтобы дать ей запас на случай температурных перепадов, когда материал то расширяется, то сжимается.

Устройство ендов для крыши эркера

Пропорции крыши будут сохраняться, если ендовы на эркере устраивать симметрично.

В месте образования ендов обрешетка устраивается сплошным настилом на 20-30 см в обе стороны от внутреннего угла. Шаг обрешетки и её сечение зависит от выбранного кровельного покрытия и может быть совершенно различным.
Например, для натуральной черепицы сечение должно быть большим, чем для профнастила, так как вес натуральной черепицы превышает вес профнастила в несколько раз. Применение натуральной черепицы предполагает устройство обрешетки с шагом соответствующим размеру одного листа.

Назначение, преимущества и недостатки эркеров

Эркер увеличивает полезное пространство и улучшает освещение

Эркером (нем. фонарь) называют прямоугольный, полукруглый или многогранный выступ в стене здания, увеличивающий объём помещений. Элемент обычно строят через несколько этажей, кроме первого.

Крыша с эркером может выполняться как единое целое со всей кровлей или как отдельная часть.

Эркер выполняет несколько важных функций:

• увеличивает полезную площадь постройки — стены «фонаря» чаще всего делают утеплёнными;
• улучшает освещение внутреннего пространства за счёт большой площади остекления;
• придаёт постройке привлекательный внешний вид.

Среди недостатков отмечают повышенные теплопотери и затраты на строительство.

Формы эркеров

Требования к эркерным крышам:

• механическая устойчивость к порывам ветра;
• обтекаемый внешний вид для своевременного отвода осадков;
• технологичность возведения;
• возможность утепления для использования помещения в любое время года;
• минимальные нагрузки на фундамент — за счёт отсутствия капитального фронтона;
• качественное остекление для снижения теплопотерь.

Форму самого эркера выбирают, учитывая способ обустройства крыши, материалы изготовления.

По форме различают полукруглые, прямоугольные, трапециевидные, треугольные и многогранные конструкции — выбор основывают на поставленных задачах и дизайне фасадов.

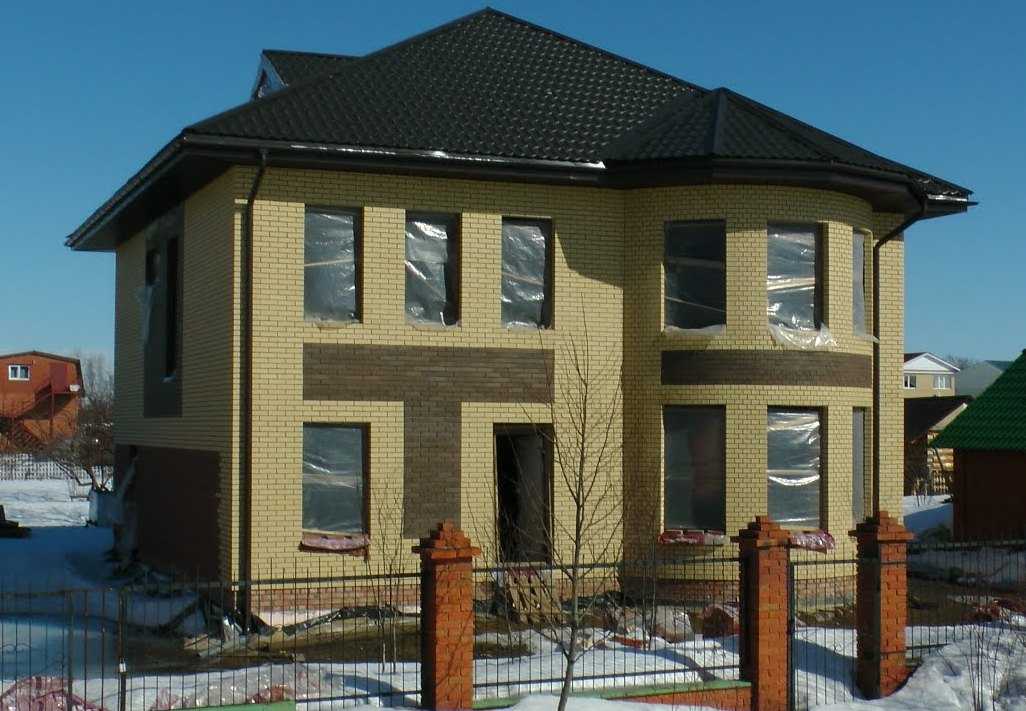

Фото крыш с эркером

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи

Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания

Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу. Статья по теме: Отделка печной трубы на крыше

Статья по теме: Отделка печной трубы на крыше

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

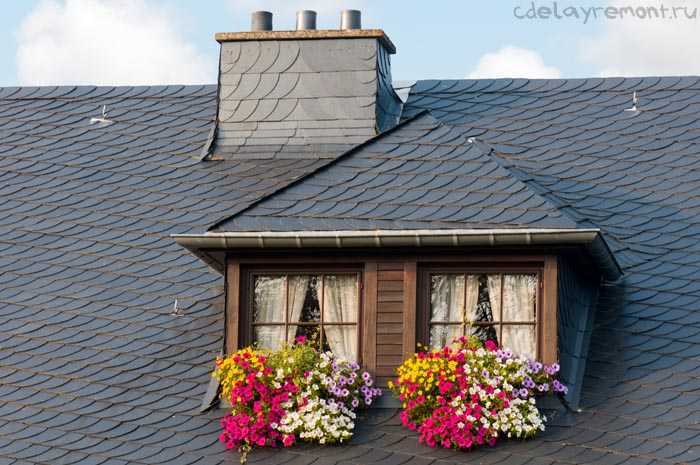

Что называется кукушкой

Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.

Преимущества и недостатки домов из бруса с кукушками

Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:

• возможность задействовать дополнительный объем мансардного помещения;
• кукушки – еще один эффективный источник естественного освещения;
• их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера

Не забудем и про некоторые нюансы:

• наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
• отсюда повышение требований к квалификации работников, увеличение стоимости дома;
• кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями

Кукушка или мансардное окно?

Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.

В заключение статьи

Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.

	Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

1. Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
2. Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
3. Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
4. Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы

Это интересно: Как сделать теплицу из оцинкованного профиля — рассказываем детально

Проектирование вальмовой крыши

Разработка проекта производится на основе действующих нормативов — СП 17.13330.2011, СП 31-101-97, СП 20.13330.2010, СП 70.13330.2011 и других. Параметры кровли рассчитываются исходя из действующих нагрузок и известных характеристик дома — длины, ширины, толщины стен и их высоты. Изначально нужно выбрать кровельное покрытие, от которого будет зависеть тип обрешетки — сплошной под мягкое или разреженный под жесткое.

Стропильная система вальмовой крыши состоит из элементов:

• мауэрлат;
• основные стропила;
• коньковая балка, на которую опираются основные стропила;
• угловые стропила (накосные стропила, ендовая балка), где стыкуются 2 ската;
• короткие стропила — нарожники, длина их зависит от расстояния между стеной и ендовой балкой.

При расчете определяются их сечения, длина и способы крепления. Чтобы каждый раз не проделывать большую работу, для средней полосы рекомендуются оптимальные параметры типовых конструкций:

• угол наклона — 20-45%;
• длина карнизного свеса — 50-100 см;
• фронтонный выпуск — 40-70 см;
• сечение мауэрлата — 100х150, 150х150, 200х200 мм;
• стропила — 50х150, 50х200 мм;
• отношение глубины запила к ширине стропил — 1/4-1/3;
• шаг стропил — 0,6-1 м;
• обрешетка — 25х100, 40х150 мм;
• контробрешетка — 30х50 мм;
• шаг обрешетки под мягкую кровлю 10-100 мм, металлочерепицу и профнастил 300-650 мм;
• толщина теплоизоляции — 100-200 мм;
• нахлест гидроизоляции — 100-200 мм.

Принимая эти рекомендуемые значения для составляющих своей кровли, можно по геометрическим формулам найти длину всех элементов стропильной системы.

Поскольку расчет достаточно объемный, требует профессиональной подготовки и знания теоретической базы, для упрощения задачи рекомендуется использовать онлайн программы для вальмовых крыш.

Скаты и вальмы могут располагаться с одинаковым уклоном или под разными углами. Равноугольную конструкцию рассчитать гораздо проще, достаточно знаний геометрии и обычного калькулятора.

Крыша одноэтажного дома с эркером. Дом с эркером — идеи дизайна и обзор самых красивых вариантов применения архитектурного элемента (120 фото)

Начать, я думаю, нужно с пояснения, что же такое эркер. Многие, при выборе конструкции для будущего дома даже не рассматривают различные вариации, хотя они, как правило, очень интересны. Именно поэтому нужно начать с определения этого непонятного слова, ведь многие не знают, что оно значит. Итак, эркером называется выпирающая на внешней части стены постройки, которая образует дополнительное, иногда даже используемое пространство.

Если посмотреть фото дома с эркером, то можно заметить, что это достаточно интересная технология. Проекты домов с эркером делаются, конечно же, профессиональными архитекторами.

Само слово «эркер» происходит от немецкого языка и в дословном переводе обозначает «Настенный выступ». Эта деталь очень сильно меняет внешний вид постройки.

Эркер подходит далеко не всем. Это, скорее, дело вкуса. Многие предпочитают эркер потому что это комфортно и придает ощущение изысканности.

Где располагается эркер

Одноэтажный или двухэтажный дом с эркером – не важно. Главное то, что эта деталь может быть расположена в абсолютно любой стороне помещения, а также их может быть несколько

Что касается внутренней части помещения, тут все также хорошо. Элемент будет сочетаться с любой зоной жилья, будь то кухня, спальня или другая комната.

Вы, наверное, зададитесь вопросом – «Почему же эта технология со временем не теряет свою популярность?».

Дело в том, что в этом архитектурном сооружении удачно сочетаются два важнейших фактора: создание внутреннего уюта и улучшение внешнего вида помещения.

Прямоугольные эркеры

Прямоугольные эркеры самые популярные и часто используемые. Они очень просты при возведении. Обустройство пространства во внутренней части тоже не доставляет трудностей и не заставляет особо трудиться.

Не думайте, что «простой» — значит примитивный. Дома с прямоугольным эркером, как правило, могут выглядеть даже лучше, чем дома с наиболее сложными конструкциями.

Полукруглые эркеры

Полукруглые эркеры наиболее часто возводятся высококвалифицированными профессионалами своего дела. Без специальных модернизированных технологий сделать ничего не получится. Будет очень сложно контролировать точность расположения поверхностей.

Многогранный эркер

Многогранный эркер имеет форму, чем-то напоминающую призму, примыкающую к постройке. Может иметь неограниченное количество углов.

Такой внешний вид очень подходит для остекления в виде панорамы, потому что любая грань будет представлена в виде отдельного окна.

Если различать по возможности совмещать этот элемент с другими, тот тут список может быть действительно неограниченным:

Эркер существует и для одноэтажных домов, и для многоэтажных. Причем количество этажей эркера может отличаться от общего количества этажей в помещении. Бывают такие многоэтажки, где деталь достигает примерно половины строения. Такие постройки выглядят очень оригинально.

Эркер может скомпоноваться с балконом

Обычный выступ уже привлекает к себе внимание, но если над ним расположить еще и балкон, то это привлечет еще большее внимание людей, а также приведет их в шок от Вашего вкуса и оригинальности

Дом с эркером и мансардой может встречаться достаточно часто. Жилые помещения, которые располагаются в части чердака помогут предельно правильно использовать внутреннее пространство, находящееся под кровлей.

Помните, что разновидностей по комбинированию может быть очень много, можете посмотреть фото домов с использованием этой конструкции, а уже исходя из просмотра решить, нужна ли Вам эта технология.

Если не нужна, то тут все очевидно, можно просто о ней забыть. Если она подходит Вам, то нужно ответственно отнестись к этому.

Посмотреть проекты, которые можно найти в интернете, еще раз прочитать и проанализировать приведенную выше информацию, а также ознакомиться с различными чертежами из интернета.

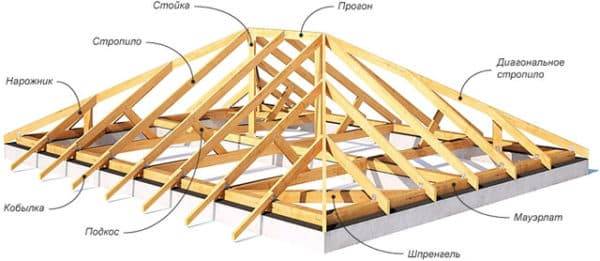

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Разнообразие типов устройства

Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.

С эркерами

Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.

Эркеры разные по форме:

• прямоугольные;
• полукруглые;
• многогранные.

Разные по этажности:

• одноэтажные;
• многоэтажные;
• с балконом;
• мансардой.

Стропильный конструктив эркера примыкает к основной крыше.

Фото вальмовой крыши с эркером:

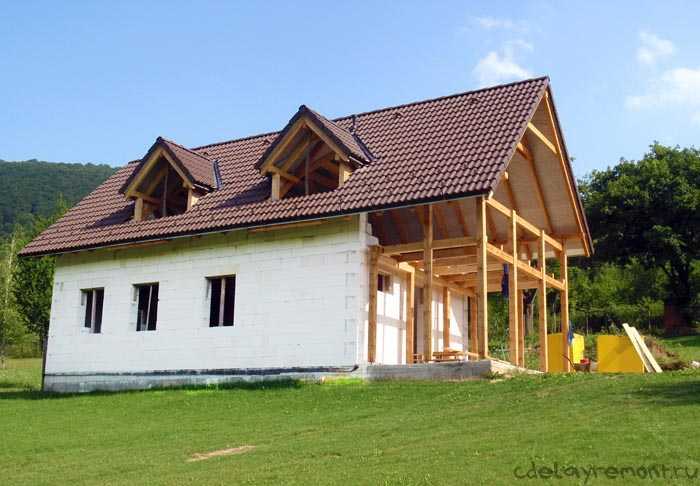

С кукушкой

Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.

Выполняет декоративную, функциональную задачу:

1. увеличивает полезное пространство чердачной зоны;
2. организовывает естественное освещение;
3. делает дизайн дома более интересным.

Имеет разную форму крыш:

• односкатная;
• двускатная;
• арочная;
• вальмовая.

У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

Г, Т и крестообразная

Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.

Трехскатная

Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.

С фронтоном

Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.

Ограничение между двумя скатами кровли бывает разной формы:

• килевидное;
• лучковое;
• полукруглое;
• прерванное;
• разорванное;
• самцовое;
• трапециевидное;
• треугольное.

Стропильная система состоит из:

• фронтонных стропил;
• коньковых прогонов;
• балок перекрытия;
• затяжек;
• стоек.

С ендовой

Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.

Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.

Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов

С балконом

Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.

С окном

Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.

Вертикальное остекление возможно в разных вариациях

• с боковыми стенами и без них и фронтоном в плоскости здания;
• с боковыми стенами и фронтоном вне плоскости здания.

Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.

С козырьком

Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.

Многоуровневая сложная

Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.

Ассиметричная

Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.

С неправильной диагональю

Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.

Установка мауэрлата

Вначале необходимо установить мауэрлат и лежни. Это делается из бруса сечением 200х200 мм.

Установка мауэрлата и лежней

Мауэрлат устанавливается по периметру коробки, а лежни по внутренним стенам. Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или иного гидроизолирующего материала.

После этого необходимо жестко закрепить мауэрлат и лежни к армопоясу.

Монтаж основных балок вальмовой крыши

Устанавливаются балки основной крыши сечением 100х200 мм. Со стороны эркера устанавливается балка из бруса 200х200 мм. Она необходима для опирания нарожников вальмы со стороны эркера.

Установка балок эркера

Устанавливаются балки эркера.

На этом этапе работ необходимо обеспечить одинаковый вылет карниза со стороны эркера и со стороны основного дома который должен быть равен 0,5 м.

Подшивка карниза

Монтаж опорных рам и стропильной системы вальмовой крыши

Затем необходимо установить опорную раму. Высота опорной рамы соответствует высоте крыши.

Установка опорной рамы

Вверху идет коньковый прогон из доски сечением 50х200 мм. Необходимо сказать, что крышу можно монтировать как поэлементно, так и производить комплексный монтаж.

Стропильная ферма

Когда собирается стропильная ферма, которая затем устанавливается в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (min – 4 человека), а при поэлементном монтаже достаточно 2-х человек.

Со стороны эркера имеется также коньковый прогон и распорка, и на центральной стойке эркера имеется центрирующее ядро, на котором будут сходиться все стропила эркера.

Коньковый прогон со стороны эркера

Данный центрирующий элемент имеет ширину 30 см и высоту примерно 50 см

Очень важно предусмотреть этот элемент в составе крыши так как он значительно облегчает монтаж

На следующем этапе устанавливаются стропила основной крыши.

Если стропила больше 6 м (стандартный размер пиломатериалов) то их придется сращивать. Это делают в верхней части где будут наименьшие усилия.

Следующим этапом является установка угловых стропил – две с одно и две с другой стороны. Дальше устанавливаются нарожники. Стропила и нарожники на основных скатах имеют сечение 50х200 мм. Сечение нарожников вальмы 50х150 мм. Данные скаты круты снега здесь не будет поэтому нет нужду предусматривать особо массивные конструкции.

Затем устанавливаются стропила эркера. Их верхний край сходиться на центрирующем ядре.

Установка связей жесткости вальмовой крыши

На следующем этапе производится установка связей жесткости – распорок, подпорок, затяжек. Это всевозможные элементы крыши, которые обеспечивают жесткость и устойчивость крыши.

Установка связей жесткости крыши

Связи жесткости крыши

Внутри данной фермы имеется проем размером примерно 2,2х 5,5 м и этого вполне достаточно для комфортной мансарды. На этом этапе каркас крыши можно считать законченным.

Все элементы крыши должны быть жестко соединены друг с другом, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, т.е. устойчивости их к гниению.

Обрешетка крыши

Следующим шагом устанавливается обрешетка. Сначала обрешечивается основная крыша затем устанавливается ендовный брусок для сопряжения основной крыши и крыши эркера.

Современные проекты загородных домов и коттеджей включают в себя множество самых разных конструктивных элементов, которые необходимы для решения тех или иных функциональных задач. Часто клиентам строительные компании предлагают вариант дома с эркером – это небольшое пространство внутри здания, которое выходит за пределы плоскости фасада сооружения

С технологической точки зрения устройство подобной конструкции проблем не вызывает, однако особое внимание всегда уделяется крыше. В большинстве случаев, устанавливается яндовая крыша над эркером

Как правило, эркер представлен в загородном домостроении в виде крытого балкона. Одновременно с этим, его стены являются неотъемлемой частью перекрытий дома. Форма эркерной конструкции также зависит от проектного решения, но чаще всего она многогранная, полукруглая, трапециевидная. Кроме того, можно выделить следующие виды форм крыши, которые обычно устанавливаются в загородных домах над эркером:

• вальмовая;
• многощипцовая;
• декоративная;
• в виде полусферы.

Эта конструкция не требует серьезных финансовых затрат и трудозатрат, а также технологичен и надежно защищает внутренние помещения от различных негативных воздействий.
