Крыша с кукушкой: чертежи стропильной системы, двускатная и другие типы

Что такое кукушатник либо скворечник?

«Кукушка» — это архитектурный элемент кровли, который представляет собой маленький выступ, расположенный на мансардном этаже. Данный выступ имеет собственную стропильную систему, сопряженную с основной, и покрывается крышей. Кукушкой такую конструкцию именуют мастера из-за внешнего сходства с ходиками, из которых любой час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

Двухскатная. При монтаже двухскатной крыши кукушка будет смотреться как мелкий дом, вправду напоминая старинные ходики.
Односкатная. Кукушатник с односкатной крышей выглядит несложнее, чет двускатный, но и монтируется существенно проще.
Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
Арочная. Конструкция с арочной крышей довольно часто употребляется при постройке домов в стиле альпийских шале, она выглядит весьма уникально, но для ее создания употребляются лишь гибкие кровельные материалы

Не забывайте, любой элемент на поверхности кровли сокращает прочность стропильной системы, и довольно часто делается обстоятельством проникновения воды вовнутрь каркаса, исходя из этого строительство крыши со сложной конструкцией лучше доверить специалистам.

Принцип устройства

Крыша, на которой размещена кукушка, имеет в своей конструкции небольшой выступ, расположенный в мансардном этаже. Как правило, в таком дополнении располагают окно, чтобы увеличить объём естественного света в комнатах. Такое название она получила, потому что по внешнему виду этот элемент напоминает часы с кукушкой.

Принцип монтажа включает в себя несколько этапов, но перед началом работ необходимо сделать замеры. Работы по устройству такой «кукушки» следует проводить внимательно, контролировать параметры конструкции — угол наклона, глубину вреза и т.д.

Этапы работ:

Начинают работы с установки мауэрлата. Он представляет из себя брус сечением 10х10 сантиметров, предназначенный для опоры стропильной системы.
Сборка и монтаж стропильной системы. Она выступает как «скелет» для кровельного покрытия. Её рассчитывают, учитывая снеговые и ветровые нагрузки, приходящиеся на крышу, а также собственный вес кровли и временные нагрузки.
Для того чтобы придать конструкции необходимую жёсткость, используют дополнительные крепления в виде распорок, устанавливаемых между двумя соединёнными стропильными ногами.

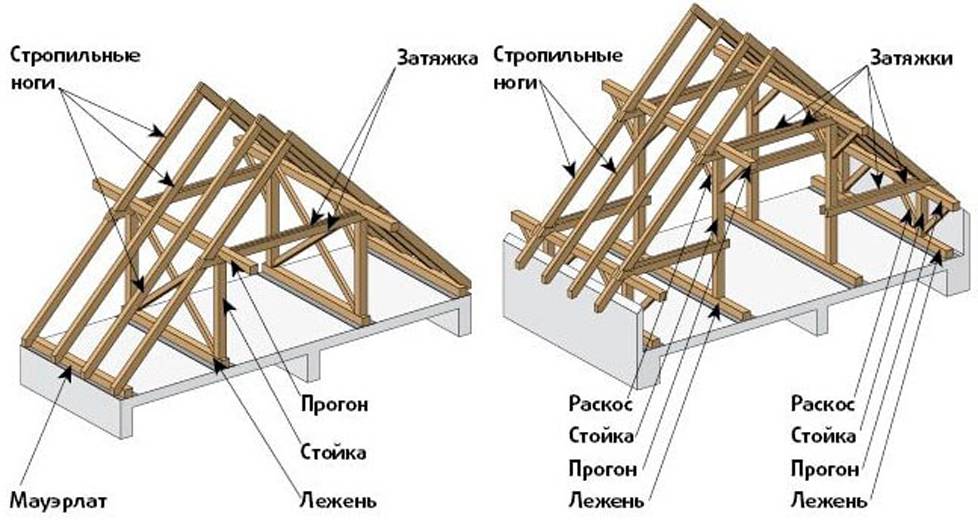

Стропильная система крыши с кукушкой

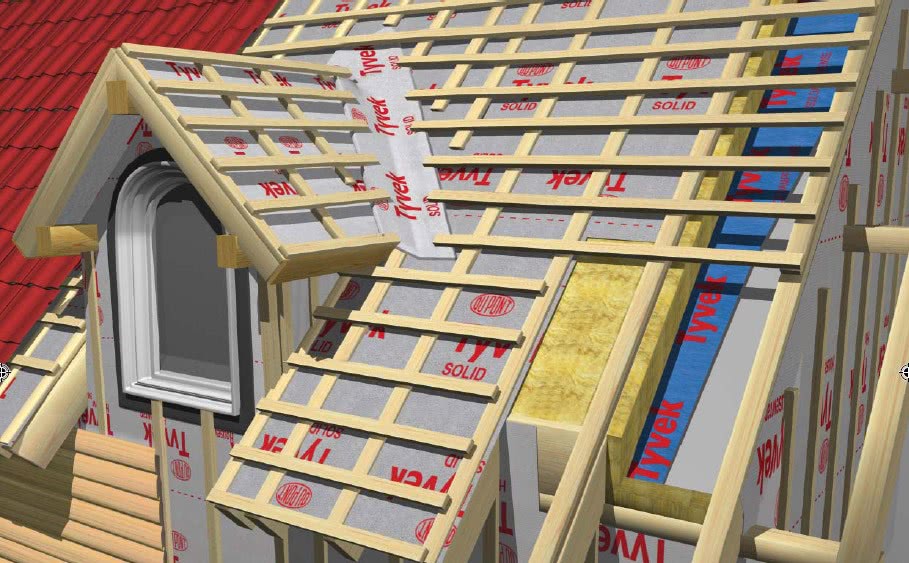

После того как монтаж стропил завершён, переходят к укладке обрешётки. Тип её определяется в соответствии с выбранным кровельным покрытием. Обрешётка может быть установлена с определённым шагом или сплошной. В качестве материала для неё используют обрезные и необрезные доски, а также листы фанеры и ОСБ-плиты.
Нельзя игнорировать монтаж гидро- и пароизоляции. Эти мероприятия позволят увеличить срок эксплуатации кровли.
Укладка теплоизоляционных материалов для мансардного этажа позволит сохранять тепло зимой и не перегреваться воздуху внутри помещения летом.
Укладка материала кровли. Он должен быть одинаковым для всей крыши, это обеспечит общую эстетическую привлекательность.

Сложностью при монтировании такой кровельной системы является наличие внутренних углов. В этих местах может происходить скопление снега и, соответственно, увеличение нагрузки — поэтому рекомендуется делать сплошную обрешётку.

Конструкция сложных кровель

Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.

Вальмовый каркас эркера:

Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:

голландская;
датская;
шатровая.

Голландская

Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.

Крыша – голландка:

Датская

Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.

Шатровая

Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.

Каркас шатровой крыши:

Технология сборки крыши

Перед тем как приступить к монтажу элемента важно сделать необходимые замеры. Все узлы в крыше дома, угол наклона, длина ската и другие параметры конструкции должны быть тщательно выверены

Работа проходит в семь этапов:

Устройство крыши начинается с укладки мауэрлата, на который будет опираться будущая стропильная система. Обычно выбирают брус со сторонами 100 на 100 миллиметров.
Устанавливают стропильную систему, являющуюся основанием для последующих кровельных работ. Сечение балок, шаг между ними и конструкция рассчитывается в соответствии с будущими нагрузками в месте строительства. Между несколькими стропилами оставляют свободное пространство для монтажа кукушки.
Монтаж дополнительных элементов крепления, которые придают каркасу необходимую жесткость и прочность. В зависимости от проектного решения это могут быть подкосы, растяжки, бабки или что-то другое.
В оставшемся пространстве устанавливают 2 лобовые балки для выступа.
По торцам кукушки устанавливают вертикальные стойки, они будут служить своеобразными стенами.
Далее идет монтаж прогонов поверх ранее установленных стоек. Между ними крепят перемычки для будущего потолка. Ниже показана сборка каркаса с кукушкой, фото передает один из вариантов системы.
Собирают стропильные ноги кукушки.

После этого окончание строительства крыши ничем не отличается от обычного варианта, без архитектурных излишеств.

При устройстве кукушки помните о важности дополнительной гидроизоляции в места примыкания элемента к основному настилу. Если сделать все точно по технологии, тогда комфорт жилища повысится

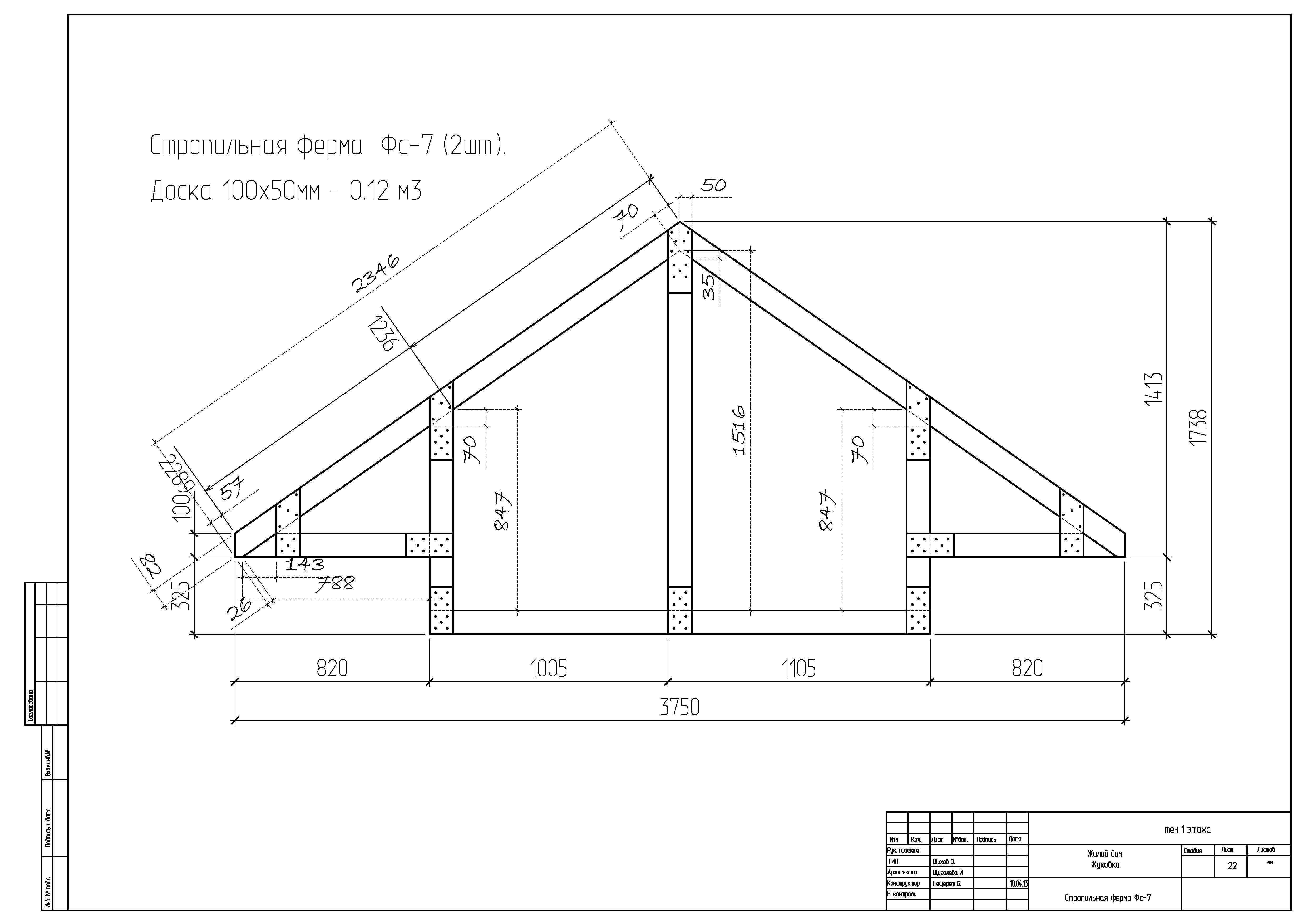

Чертежи стропильной системы

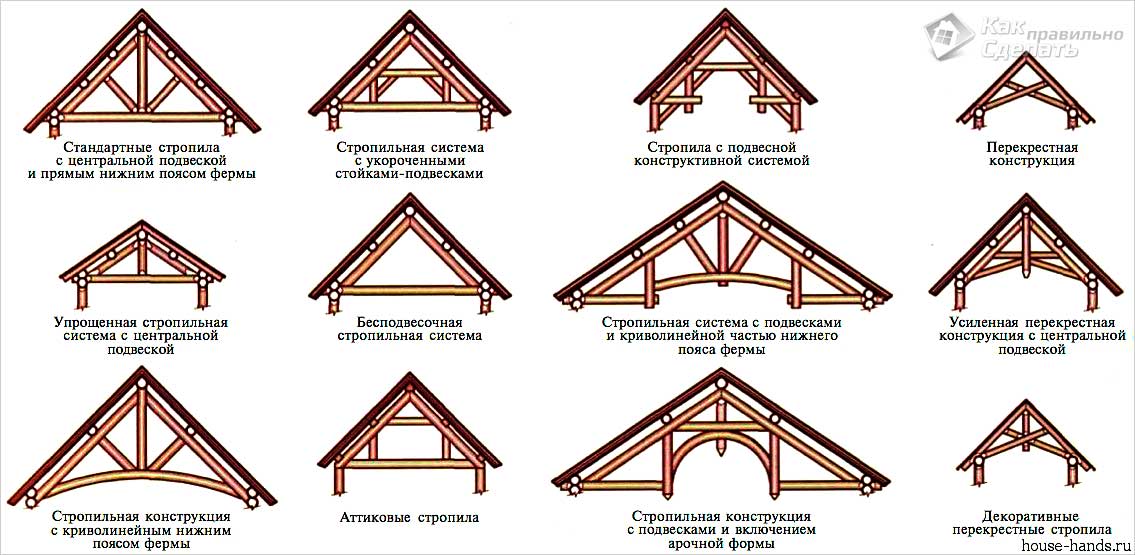

Стропильная система

Грамотно составленный и хорошо продуманный чертеж является основой успеха строительства. Форма и размер выступа привязывается к параметрам ригелей, затяжек и стоек. Эти детали ограничивают пространство чердака или мансарды по ширине и высоте. Каркас сооружения прочно привязывается к стропильной системе кровли на глубину не менее 200 см, чтобы обеспечить надежное примыкание и исключить вероятность отрыва.

Схема пристройки кукушки могут быть такими:

Люк. На одном скате может быть несколько таких конструкций. Отличаются они простотой, минимализмом, но достаточно удобны и практичны. Представляют собой небольшой каркас, прикрепленный к двум соседним стропилам. Сам люк состоит из двух частей, которые при открывании (откидывании) образуют козырек и площадку.
Оконного типа. Проект применяется при обустройстве чердака небольшого размера. Детали остова опираются не на стропила, а на стену или мауэрлат. Благодаря этому отсутствуют нежелательные нагрузки на несущие балки, одновременно присутствуют все плюсы пристройки — свет, вентиляция, отличный обзор.
С выносом. Для опоры каркаса используется стена здания, на которую укладываются лаги. Это самый сложный вариант, но он дает возможность оборудовать небольшой балкон, где смогут разместиться два человека.
Классический. Наиболее распространенный проект, так как совмещает в себе простоту, практичность и надежность. Короб закрепляется между парой наслонных стропил и фиксируется к мауэрлату. Кровля делается односкатной или двускатной.

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы

Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
Углы мауэрлата усиливаются шпренгелями.
Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Монтаж

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом. Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

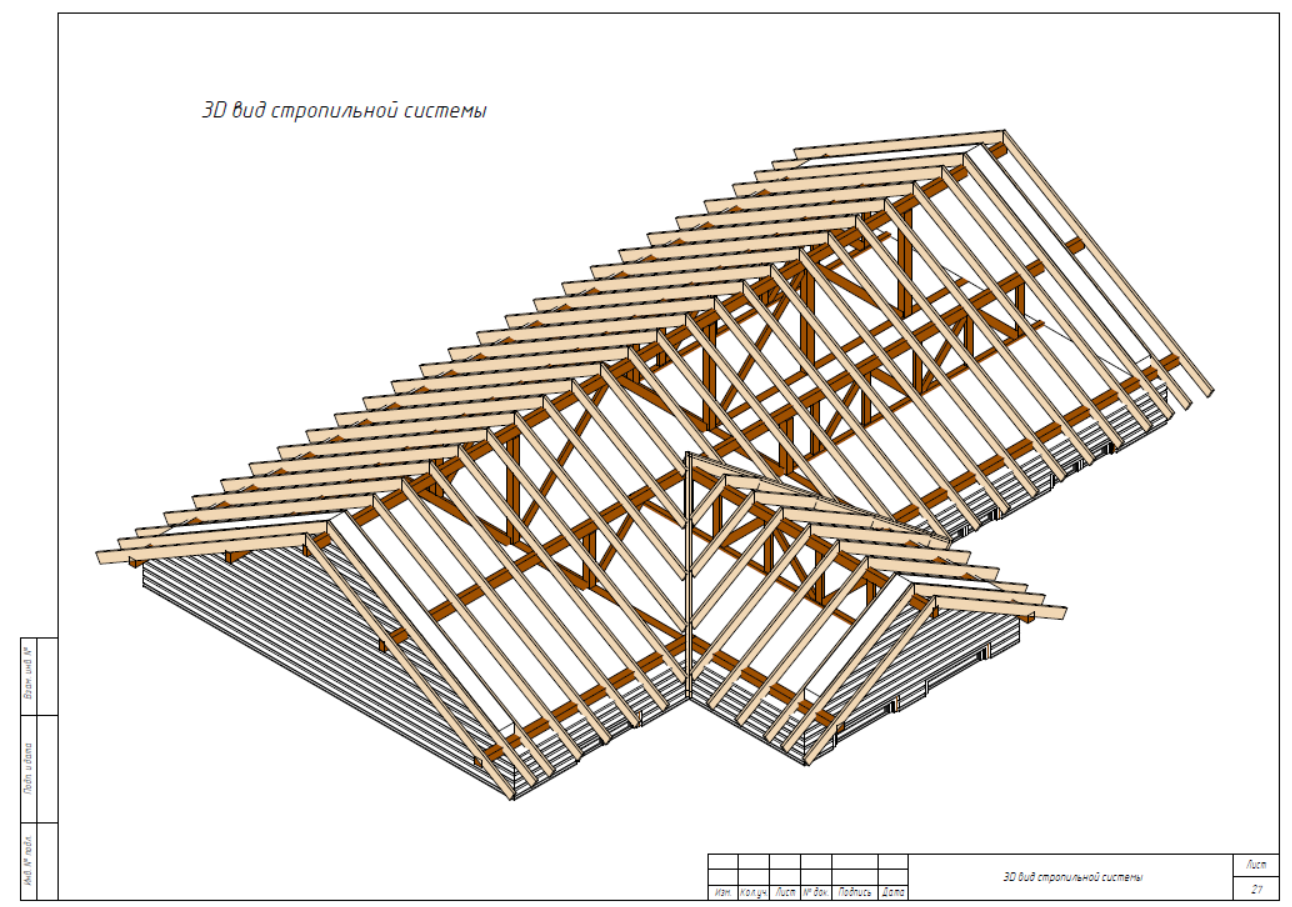

Чертеж стропильной системы

Расчёт многощипцовой крыши

При проектировании сложных конструкций, в которых элементы кровли имеют разную крутизну скатов, разную высоту конька, неопытному мастеру будет сложно определить принцип их расчёта. На самом деле, каждая плоскость многощипцовой крыши состоит из треугольников, поэтому все вычисления выполняются при помощи теоремы Пифагора.

Алгоритм расчёта основных элементов многощипцовой крыши

Обычную трёхщипцовую крышу можно представить такой схемой:

Для удобного моделирования и представления плоскостей многощипцовой крыши удобно пользоваться CAD-программами

Основа каркаса двух модулей проектируется так же, как обычная двускатная крыша. Отличие от стандартных схем заключается в необходимости расчёта длины ендовы (накосных стропил) и коротких стропил (нарожников), идущих от конька к ендове.

Ключевыми элементами в приведённой схеме являются высота от верха стены до конькового бруса (H), ширина основной коробки (D1) и пристройки (D2), угол ската крыши основной коробки (a1) и боковой пристройки:

Вначале рассчитывается высота конька основной коробки исходя из её ширины. Тангенс угла a1 равен отношению высоты конька (противолежащего катета) к половине ширины коробки D1/2. Имея нужный угол ската, нетрудно вычислить высоту конька. Расчёт высоты конька нужно начинать с коробки, имеющей самую большую ширину, так как скат в ней будет самым пологим. Если в строениях ширина значительно отличается, то есть смысл рассмотреть вариант многощипцовой кровли с разной высотой конька.
Затем вычисляется рабочая длина (от конькового бруса до мауэрлата) основных стропил. Чтобы рассчитать накосное стропило, необходимо выделить прямоугольный треугольник. В нём катетами являются рассчитанное ранее основное стропило и часть конька, которая равна половине D2. Накосное стропило в этом треугольнике будет гипотенузой.
Все рёбра можно рассчитать, используя теорему Пифагора
Остаётся рассчитать длину нарожников (коротких стропил между накосным стропилом и коньком). Здесь поможет уравнение равенства пропорций: отношение длины основного стропила к D2/2 равно отношению длины нарожника к D2/(D2 — шаг стропил).

Например, имеется коробка шириной 6 м. У неё имеется пристройка шириной 3 м. Необходимо рассчитать размеры элементов каркаса крыши, уклон которой будет составлять 500. Получим такие значения:

Высота конька — tg(500) х 3 = 3,58 м.
Длина рабочего стропила — Lраб = √ 3,582 + 32 = 4,67 м.
Тангенс угла ската пристройки — 3,58/2 = 1,79, что соответствует углу 450.
Длина ендовы — Lенд = √ 4,672+22 = 5,08 м.
Длина нарожников Lнар вычисляется по пропорции: 4,67/1,5 = Lнар/(3/(3 — d)), где d — шаг установки. Если d = 50 см, то Lнар = 4,67/1,5*2,5/3 = 2,59 м.
Длина нарожника определяется из пропорции, составленной из расчёта подобных треугольников

После расчёта рабочей длины бруса стропил к ней добавляют длину карнизного свеса. Можно не делать стропила длиннее, а прибить к их концам короткие бруски (кобылки).

Затем необходимо вычислить нагрузку на крышу, которая прямо пропорциональна её площади. В зависимости от этого параметра в схему добавляют дополнительные стойки, затяжки и определяются с сечением бруса для каркаса крыши.

Элементы конструкции

В многощипцовых крышах всегда и обязательно присутствуют следующие элементы конструкции:

фронтоны и фронтонные свесы;
ендовы, образующиеся при сопряжении щипцов;
конёк крыши.

Схема стропильной системы простой многощипцовой крыши:

Мансардные окна

Конструкции данного типа начали завоевывать свою популярность в России не так давно. Мансардные окна вмонтированы под наклоном в саму крышу и обеспечивают обзор пространства в вертикальной плоскости. Дождь, град и снег заставляет проектировщиков укреплять конструкцию дополнительными изоляционными материалами.

В комплект мансардного окна входит:

Стеклопакет.
Откосы и водоотвод.
Термоизоляция.
Оклад для рамы.
Сетка для сдерживания насекомых.

Мансардные окна не ослабляют перекрытия крыши, поэтому их можно добавлять к конструкциям типовых проектов, представленных на нашем сайте.

Преимущества

Среди достоинств мансардного окна, прежде всего, стоит отметить большую вариативность модельного ряда. Вы может заказать строительство типовых зданий с треугольным или квадратным проемом. Оба варианта придадут экстерьеру дома привлекательный вид и обеспечат защиту от любопытных соседей с биноклями.

Увеличение площади освещаемого пространства – еще одно преимущество мансардного окна. Естественного освещения в дневное время суток более чем достаточно.

К числу преимуществ окон данного типа также можно отнести простоту монтажа.

Что такое кукушатник либо скворечник?

Двухскатная. При монтаже двухскатной крыши кукушка будет смотреться как мелкий дом, вправду напоминая старинные ходики.
Односкатная. Кукушатник с односкатной крышей выглядит несложнее, чет двускатный, но и монтируется существенно проще.
Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
Арочная. Конструкция с арочной крышей довольно часто употребляется при постройке домов в стиле альпийских шале, она выглядит весьма уникально, но для ее создания употребляются лишь гибкие кровельные материалы

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

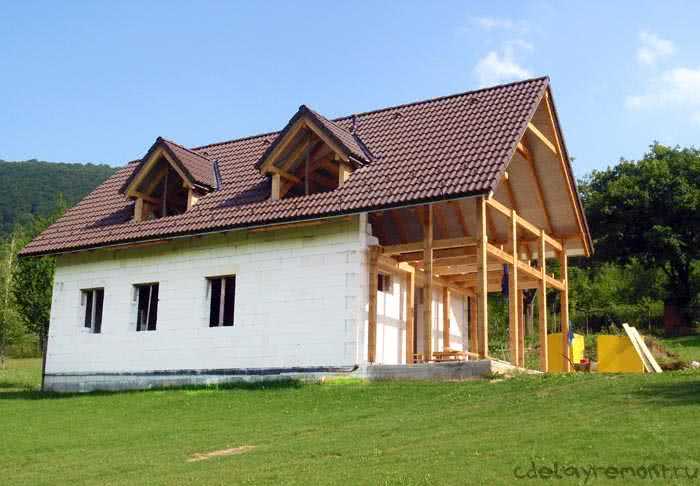

Что называется кукушкой

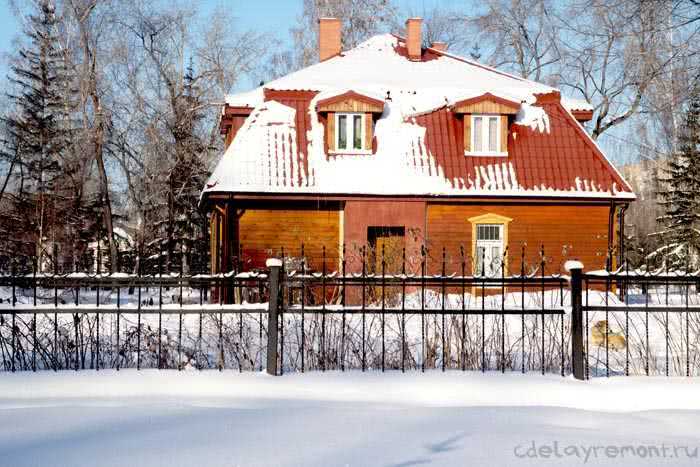

Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.

Преимущества и недостатки домов из бруса с кукушками

Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:

возможность задействовать дополнительный объем мансардного помещения;
кукушки – еще один эффективный источник естественного освещения;
их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера

Не забудем и про некоторые нюансы:

наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
отсюда повышение требований к квалификации работников, увеличение стоимости дома;
кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями

Кукушка или мансардное окно?

Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.

В заключение статьи

Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.


	Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса.

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:

Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы
