Как правильно повесить радиатор отопления на кронштейн

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как сделать правильный выбор радиаторов отопления для частного дома? Какие лучше выбрать биметаллические радиаторы отопления? Какие лучше выбрать радиаторы отопления: алюминиевые или биметаллические? Выбор радиаторов отопления: традиционные и альтернативные варианты

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Выбор и установка креплений

При выборе фиксирующих элементов следует ориентироваться на такие моменты:

• материал, из которого сделаны радиаторы
  ;
• размеры батарей
  ;
• материал стен
  ;
• габариты окон
  , их число и особенности местоположения;
• проект дизайна помещения
  .

Оценив перечисленные выше аспекты, вы сможете правильно выбрать тип держателей и определить нужное их количество.

Расчет крепежа

При установке под окнами, выдерживаются такие расстояния:

• от полов должно быть не меньше 8-12 см;
• до стен около 3-5 см;
• до подоконников не меньше 6-10 см.

О том, сколько креплений нужно для радиатора отопления.

Их число зависит от длины отопительного прибора.

1. Когда секций мало — до 10 штук, наверху ставятся 2 держателя, внизу монтируется еще один.
2. Если батарея состоит из 10-14 элементов, вверху устанавливаются 3 крепления, внизу 2.
3. Под каждые последующие 4-7 секций батарей чугунных и 10 аналогов алюминиевых и трубчатых своими руками добавляется по одной опоре наверху и внизу.

Разметка под монтаж держателей

Очень важен вопрос, как разметить крепления под радиаторы.

Оптимален вариант, когда обогреватель расположен точно посередине окна. Исходя из этого, найдите на стене центр проема и начертите вертикальную линию.
Далее существуют 2 варианта. Если разводка нижняя, начертите горизонтальную линию, отмечающую верхнюю кромку батареи

При монтаже радиаторов с боковой подводкой важно В данном случае отложите горизонтальную черту, идущую от питающей (верхней) трубы.
Отмерьте промежутки меж держателями на батарее. Отложите их, относительно прочерченных линий.

Установка биметаллических радиаторов отопления. Пошаговая инструкция по монтажу

Начинать монтаж биметаллических радиаторов следует с определения типа фиксации – на стену или на пол.

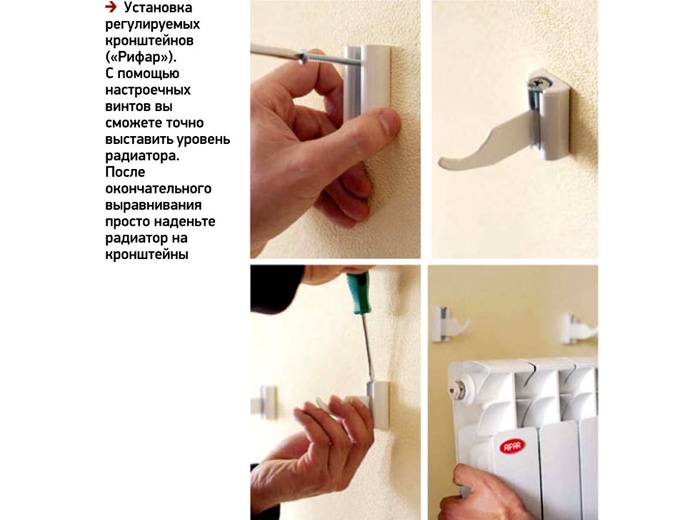

Рассмотрим, как правильно монтировать биметаллические радиаторы на стену:

1. Замерить расстояние от нижних краев радиатора до центра верхнего, ниппельного. К полученной цифре добавить 10-12 см, отмерить размер по стене и сделать разметку.
2. Начертить горизонтальную линию, которая проходит через отметку. Горизонталь выверяется уровнем. На линии отметить положение середины оконного проема.
3. Замерить расстояние между ниппелями предпоследних по краям секций батареи. Полученный результат поделить напополам, размеры отложить по горизонтали от центра батареи в оба конца.
4. Измерить полученное расстояние, от отметок вертикально вниз отложить размер, который соответствует замеру между центрами ниппелей секций, обычно это 30-50 см.
5. Теперь засверлить по отметкам отверстия в стене, вставить в дырки пластиковые пробки, в которые вкрутить резьбовые навесные крюки.

Отрегулировать длину крюков, навесить радиатор, подключить к трубопроводам системы отопления. Остается выверять горизонталь расположения верхней плоскости оборудования, если нужно, крепежи докручиваются, горизонталь подровнять опорами, которые можно немного подогнуть в нужном направлении.

Если стена не отличается прочностью, выполнена из легкого бетона, гипсокартонных листов, то рекомендуется устанавливать радиаторы на пол. Также напольный монтаж нужен, если стена обшита отделкой, причем облицовка удалена от стены на расстояние от 20 см – получается, что в капитальную стену без разборки отделки крюки монтажные не ввернуть.

Биметаллические батареи для монтажа на пол выглядят как опорная конструкция в виде литеры «Н», снизу есть поперечная планка для монтажа к поверхности. Планка может быть сделана из стального уголка, гнутой профильной трубы.

Самая простая установка батарей биметаллических на пол выглядит так:

• 2 крепления надеть на радиатор снизу;
• установить прибор вместе с крепежами на место монтажа;
• придерживая батарею (лучше делать с помощником), наметить через отверстия нижних планок точки крепежа в полу;
• убрать радиатор, засверлить отверстия, затем снова поставить батарею и закрепить через отверстия на дюбеля.

Считается, что напольная установка не отличается надежностью, но если другого выхода поставить батареи отопления не существует, то можно обойтись напольным видом или сделать теплые полы.

Инструменты и материалы для работы

Чтобы упростить монтаж, нужно позаботиться о комплекте инструментов.

Пригодится:

• гаечный ключ разводной;
• ударная дрель или перфоратор;
• трубный ключ Попова;
• уровень лазерный или водяной;
• рулетка, карандаш;
• ключ для радиаторов с лопаткой концевой на 24 мм;
• комплект радиаторов с крепежами.

Для регулировки интенсивности отопления рекомендуется ставить термостаты – на каждый радиатор свой прибор.

Арматура для подключения биметаллического радиатора

В комплект должны входить следующие детали:

• торцевые пробки с заглушкой, краном Маевского;
• шаровой регулирующий кран на 1/2 дюйма с соединением разъемного типа, дополненный резьбой снаружи и изнутри;
• регулировочный кран под термоголовку;
• прокладки радиаторные;
• фум-лента или пакля;
• паковочная паста или сантехнический герметик.

Если радиаторы монтируются на стену, крепежей должно быть 4, если на пол – 2 шт. Если нет возможности поставить батарею своими силами, можно обратиться к мастеру, стоимость монтажа биметаллического радиатора начинается от 8-10$, при условии наличия всех деталей, запорной арматуры.

Схемы подключения

Выбирается схема подключения биметаллических радиаторов в зависимости от вида трубной разводки. Она бывает седельной, диагональной, односторонней. Если осуществляется подключение при седельной или диагональной разметке, схема предусматривает монтаж запорных кранов по обеим сторонам радиатора (в отверстия для нижних пробок), кран Маевского вставляется в верхнее дальнее по ходу течения теплоносителя отверстие.

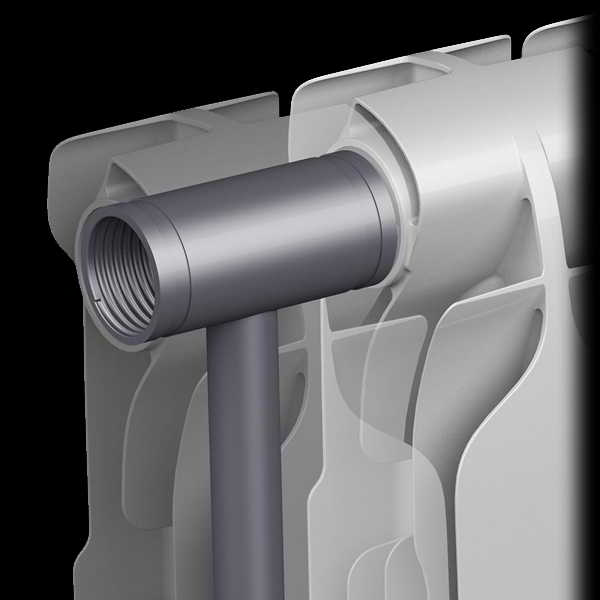

Плюсы и минусы биметаллического радиатора отопления

Достоинств у приборов немало – это прочные и практичные изделия, стойко переносящие высокое давление, перепады температуры теплоносителя, минимально подверженные коррозии. Благодаря способности выносить максимальное рабочее давление, батареи можно ставить в центральную систему отопления, что явный плюс радиаторов. Также к плюсам относят простоту монтажа, возможность регулирования теплоотдачи, малую инерционность при нагревании и остывании.

Минус только один – цена. Батареи из сплава двух металлов стоят дороже других моделей, но если на рынке попался недорогой радиатор, он может оказаться подделкой. Лучше не экономить и найти честного поставщика, вложения окупятся длительной и безупречной эксплуатацией прибора отопления.

Разновидности держателей

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

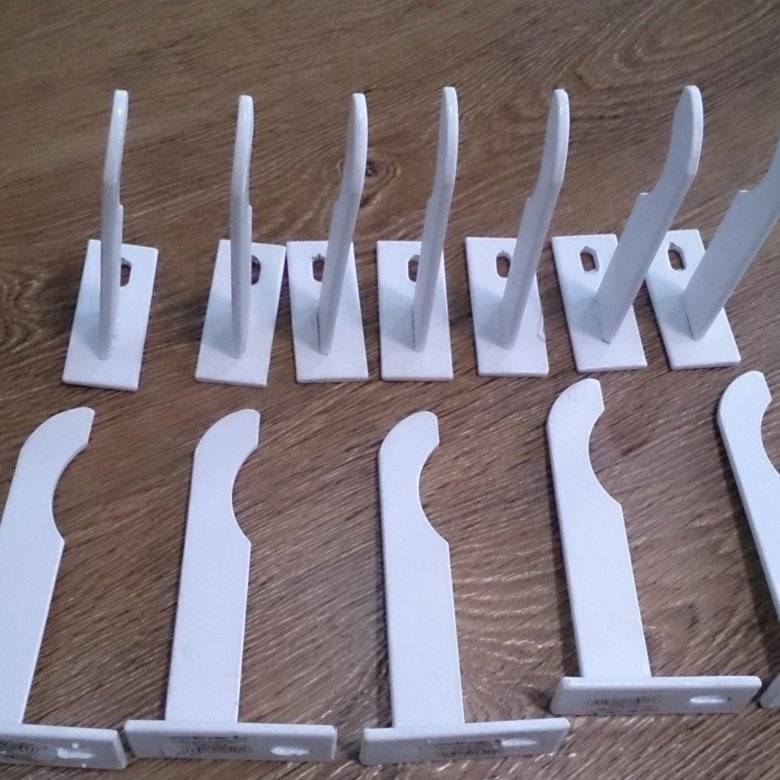

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото — стальной штыревой держатель.

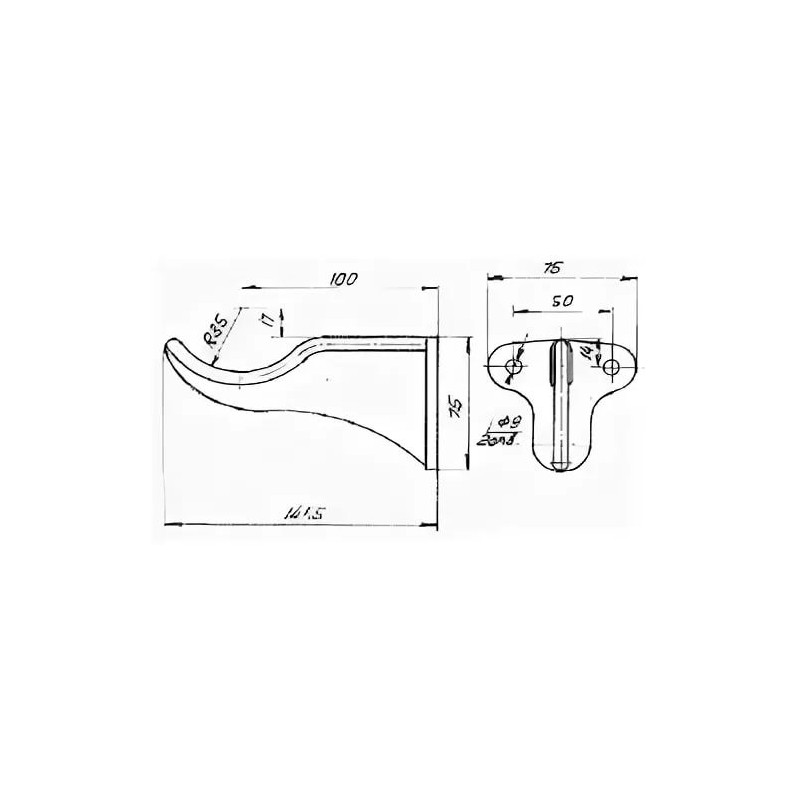

1. Штыревые держатели из литого чугуна.
2. Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
3. Штыревые кронштейны из стали.
4. Держатели, сгруппированные на металлической полосе.

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

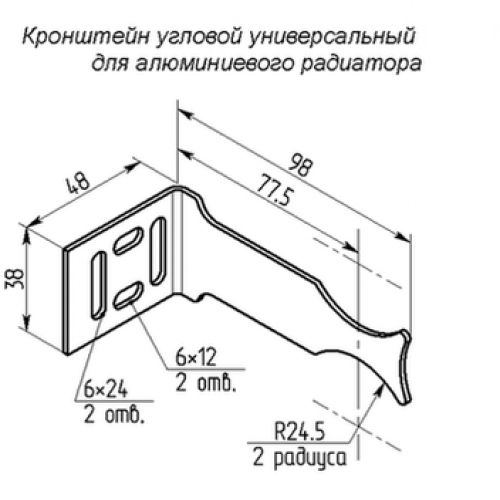

1. Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

1. Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

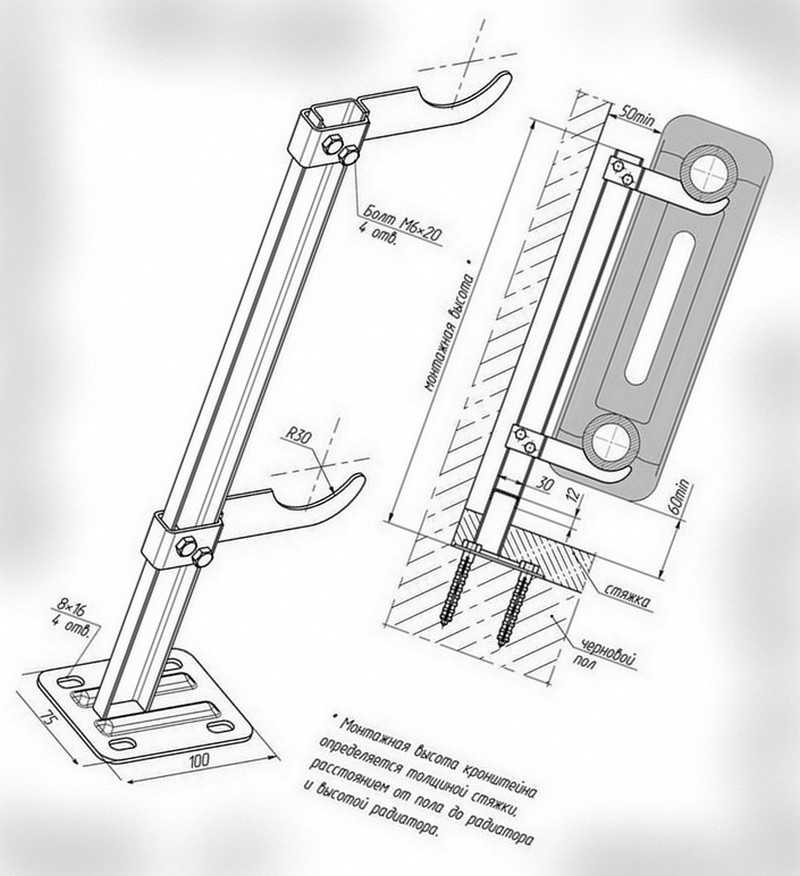

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

1. К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.

1. Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
2. Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

В нижней таблице приведены размеры описанных креплений.

Существуют и особые планки для упрощенного монтажа. Это металлические полосы, имеющие снизу и сверху пластиковые фиксаторы. При таком способе фиксации скобы на радиаторе не нужны. Полосы прикручиваются к стенке, в них вставляется батарея, удерживаемая крюками из пластика.

Кронштейн крепления радиатора отопления трубчатого походит на изделие для секционного аналога.

Он также состоит из крюков, только иного размера, которые оснащены накладками из пластика.

1. Производители выпускают и особый держатель SMB, имеющий захваты для трубок.
2. Это стальная планка с фиксаторами из пластика и опорой-полочкой для батареи внизу.
3. Такой крепеж можно применять, когда вес наполненного теплоносителем радиатора составляет не более 100 кг.
4. Монтаж батареи тут предельно прост. Устанавливаете прибор на опору, подводите его верх к фиксаторам. Те, обхватывая ближнюю трубку, защелкиваются.

Существует и вторая модель для упрощенной установки — держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Напольная фиксация таких батарей может происходить при помощи трубчатых упоров, привариваемых уже на заводе либо стоек с крюками. На них прибор навешивается, сама стойка для крепления радиатора фиксируется к полу.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Типы кронштейнов

По месту крепления существует 2 типа кронштейнов: настенные и напольные. Чаще всего они продаются в комплекте.

Если батарея монтируется возле газобетонных, гипсокартонных перегородок или у окна высотой до пола (стена не позволяет устанавливать кронштейны) — используются только напольные подставки.

В зависимости от типа батареи крепеж так же делится на держатели:

• для чугунных;
• стальных;
• алюминиевых или биметаллических батарей.

Кронштейны для чугунных радиаторов отопления

Кронштейны для тяжёлых чугунных батарей часто обозначаются маркером «усиленные», для их изготовления используются особо прочный материал, а сами крепления отличаются массивностью.

Штыревые. Стандартные, применяются для небольших конструкций.

Внешний вид – отдельные или установленные на одной планке штыри, крюки. Отличаются простотой монтажа. Для этого в стене высверливается углубление (более 12 см в глубину). Вбивается дюбель, в который вкручивается крепеж для батареи. Само углубление цементируется.

Кронштейны анкерные.

Крепления под «саморезы». Используется на больших конструкциях, там, где обычное крепление на штыревые держатели радиатора невозможно.

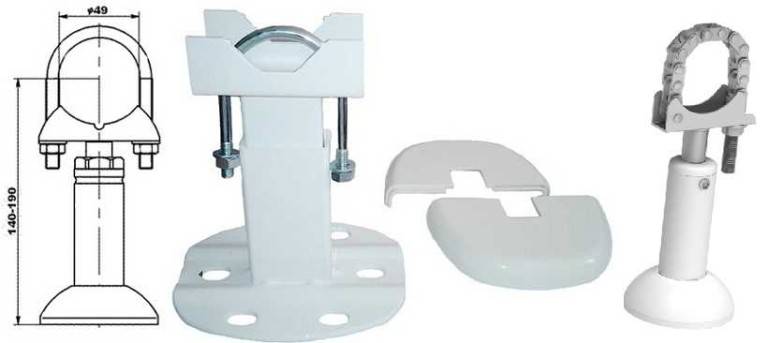

Напольные. Производятся двух видов: с регулированием высоты и нерегулируемые.

Дуги, которые закрепляют батарею, могут изготавливаться из цельной стальной проволоки или из динамичных скрепленных между собой звеньев.

Поставка с цепью-дугой.

Данный вид крепежа используется, как в комбинации с настенными кронштейнами, так и в виде самостоятельных конструкций, которые устанавливаются в местах, где крепление к стене невозможно.

Кронштейны для стальных радиаторов отопления

Стальные радиаторы отличаются по форме (трубчатые и панельные). Крепеж для этих типов радиаторов соответственно имеет свои особенности.

На панельных батареях с тыльной стороны имеются скобы:

Стальной панельный радиатор, вид сзади, скобы.

При установке стандартного кронштейна требуется точная разметка, скобы необходимо точно одеть на крюки:

Монтаж панельной батареи на угловой держатель.

Стандартный комплект кронштейнов для стальных панельных радиаторов.

Поэтому чаще применяется другой набор крепежа, включающий в себя верхний крюк и нижний упор. Нижний упор крючком фиксируется на скобе батареи, но не крепится на стене, а только упирается, что позволяет точно установить вертикальное положение радиатора.

Крепление трубчатых радиаторов

Для трубчатых теплообменников используется подобный комплект, только форма верхнего крючка приспособлена для подвешивания верхней трубы коллектора.

Кронштейн-подставка для трубчатого радиатора KZTO РС2.

Так же популярным креплением для легких трубчатых радиаторов (вес которых вместе с теплоносителем не более 100 кг) являются планки, которые фиксируются на стене, а батарея устанавливается на нижнюю полочку и фиксируется пластиковыми захватами. Данный крепеж обозначается как держатель SMB.

Держатель для радиатора в Leroy Merlin.

Еще один способ установки стальных батарей – крепеж SVD. Держатель состоит из двух частей. Одна фиксируется на стене, вторая на радиаторе. Во время монтажа они сцепляются друг с другом петлей:

Крепеж SVD.

Кронштейны для алюминиевых и биметаллических батарей

Если подбирается крепеж для секционных батарей отопления – его устройство не сильно отличается от крепежа для чугунных радиаторов. Только толщина металла может быть меньше.

Алюминиевые и биметаллические радиаторы не выпускаются в напольном варианте, но при необходимости обычная конструкция может крепиться на стойках (это часто используется в зданиях со стеклянными стенами):

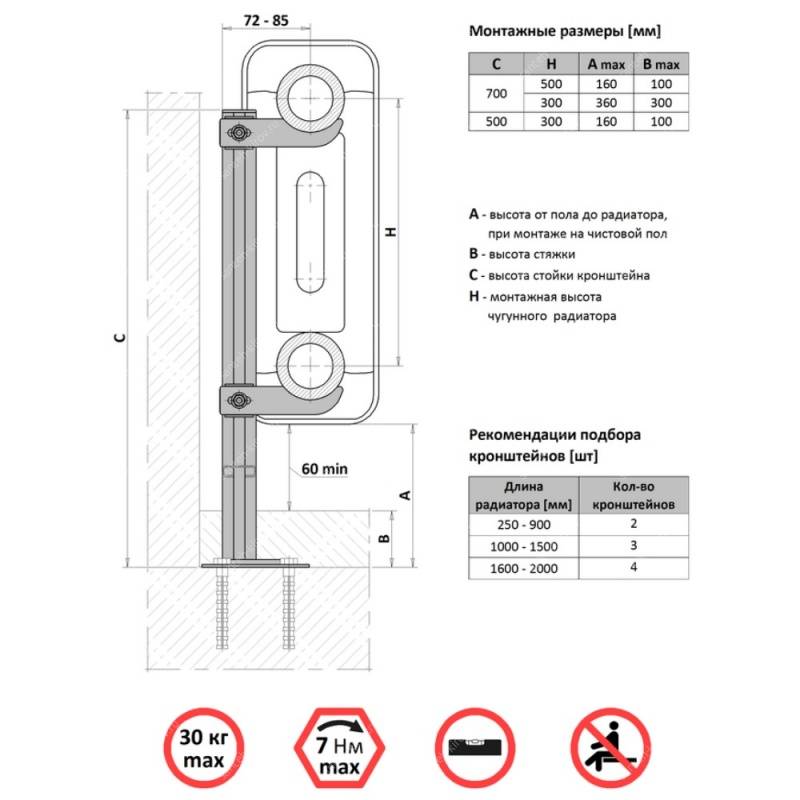

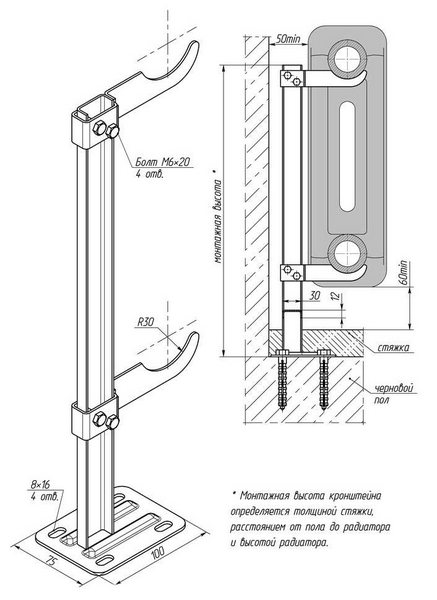

Установленный на напольные кронштейны радиатор.

Так же для легких конструкций используются угловые держатели. Угловой кронштейн благодаря выемкам с двух сторон может крепиться слева или справа.

Кронштейн 3.2 усиленный универсальный (100 мм).

Как показывает наш краткий обзор – существует большое разнообразие крепежного материала для радиаторов. При этом многие производители выпускают батареи, к которым прилагается комплект кронштейнов. Это с одной стороны облегчает монтаж, но в ситуациях с нестандартными стенами пользователю приходится самостоятельно подбирать нужный вариант крепления для батарей.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

• подоконные ниши;
• протяжённые межоконные расстояния;
• глухие стены в угловых комнатах;
• санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
• межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера	Величина	Норматив
A	50 мм	СНиП 3.05.01-85 п. 3.20
B	До 400 мм	— «- п. 3.24
C	300, 350, 400, 500, 600 и 800 мм	ГОСТ 8690-94 п. 4.1
D	От 100 мм до 150 мм	СНиП 3.05.01-85 п. 3.24
F	От 100 мм	2 СНиП 41-01-2003 п. 6.5
L	25 – 60 мм	СНиП 3.05.01-85 п. 3.20
H	От 60 мм до 100 мм	СНиП 3.05.01-85 п. 3.20
V	Не более 1500 мм	СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

1. площадь комнаты.
2. высота потолка.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

2 вопроса по поводу установки радиаторов отопления

Здравствуйте, хотел посоветоваться с форумчанами по поводу установки батарей отопления. Вчера в квартире коммерческая компания заменила старые конвекторы на биметаллические батареи, после установки у меня возникли вопросы:

В рекомендациях в интернете и в паспорте батареи написано, что зазор между батареей и стеной должен быть 3-5 см, насколько критично это требование? Батареи у меня установили почти вплотную к стене, пространство меньше 5мм. Правильно ли я понял, что при такой установке тыльная поверхность радиатора нагревает только стену и улицу за ней, а не воздух в помещении?

Вопрос по смесителям Маевского: где-то в интернете читал, что их надо ставить розеткой вертикально вниз, опять же, насколько это критично? Потому что со мной они смотрят везде: в комнату, на стену, но не внизу. И еще я хотел спросить, когда именно их использовать?

Заранее спасибо

разворачивается выход на кран Маевского. Не волнуйтесь, а как вы повесили батарейки? стандартная фиксация автоматически даст расстояние.

сложно сказать, как это произошло, видимо просто до упора вбили монтажные кронштейны в стену

a381794 писал (а): видимо они просто до упора вдавили монтажные кронштейны в стену

обычные dabiles, как сказали бы юные натуралисты. Как правило, заказчик диктует условия, выполняет оперативную проверку и производит оплату после подписания акта выполненных работ. Что-то вроде этого.

a381794 писал (а): Вчера в квартире коммерческая компания заменила старые конвекторы на биметаллические батареи

почему биметаллические конвекторы и неконвекторы? В общем, это разные типы отопительных приборов, и они не всегда фронтально меняются друг с другом. (компания должна была об этом предупредить) Покажите фотки подключения, если не сложно.

a381794 писал (а): В рекомендациях в интернете и в паспорте батареи написано, что расстояние между батареей и стеной должно быть 3-5см, насколько критично это требование?

3.20. Радиаторы всех типов следует устанавливать на расстоянии, мм, не менее: 60 — от пола, 50 — от нижней поверхности подоконников и 25 — от поверхности штукатурки. В помещениях лечебно-профилактических учреждений радиаторы следует устанавливать на расстоянии не менее 100 мм от пола и 60 мм от поверхности стены. При отсутствии подоконника необходимо от верха устройства до низа оконного проема отвести расстояние 50 мм. При открытой прокладке трубопроводов расстояние от поверхности ниши до отопительных приборов должно обеспечивать возможность проложить подключения к отопительным приборам по прямой. 3.21. Конвекторы необходимо устанавливать на расстоянии: не менее 20 мм от поверхности стены до ребер конвектора без облицовки, рядом или на расстоянии не более 3 мм от поверхности стены до ребер элемента отопительного конвектора до стены с кожухом не менее 20 мм от поверхности стены до ограждения внутрипольного конвектора… Расстояние от верха конвектора до низа подоконника должно составлять не менее 70% глубины конвектора. Расстояние от пола до низа настенного конвектора с кожухом или без него должно составлять не менее 70% и не более 150% глубины установленного обогревателя. Если ширина выступающей части подоконника от стены более 150 мм, то расстояние от низа до верха кожуховых конвекторов должно быть как минимум равным высоте подъема кожуха, необходимого для его снятия. Присоединение конвекторов к трубам отопления необходимо производить резьбой или сваркой.

Установка кронштейнов и монтаж батареи

Вы рассчитали количество необходимых кронштейнов? Не знаете, как это делается? Расчет прост: минимальное количество кронштейнов – 1 на 1 квадратный метр радиатора. Если у вас вся площадь батареи – 1 квадратный метр, то вам все равно понадобится 2 кронштейна. Количество всегда округляется в сторону увеличения для обеспечения безопасности системы. Объем секций, необходимых для обогрева комнаты, рассчитывается из площади и технических характеристик батареи, которую вы планируете вмонтировать в систему.

С материалами разобрались, теперь установка кронштейнов. Размечаем их местонахождение, еще раз перепроверяем уровнем и рулеткой верность разметки, если все правильно сверлим, вставляем дюбели, вкручиваем крепления. Теперь нужно повесить батарею. Если вы все сделали верно, то сразу заметите, как плотно и равномерно легла на крепления батарея. Нагрузка должна быть равномерно распределена, батарея прочно зафиксирована. Одолели? Здорово!

Теперь нужно подсоединить радиатор к системе отопления. Не стоит забывать о том, что для достижения необходимой герметичности в местах стыка прокладываются специальные материалы, обеспечивающие оптимальный ее уровень. Если вы не докрутили или перекрутили, то под давлением гарантированно возникнет течь, которая ни к чему хорошему привести не может! Для произведения монтажа вам понадобится пакля с краской, герметик или уплотнитель. Для страховки напомним, что перед началом монтажа нужно либо отключить отрезок системы, на котором будет производиться работа по замене батареи либо слить всю систему, если у вас не предусмотрены перекрывающие вентили.

Еще раз проверяем с уровнем правильность крепления батарей отопления к стене, выкручиваем все заглушки, подключаем байпас с вентилем, сгоны, тщательно обмотав их уплотнительным материалом либо прибегнув к сварке. Не снимая защитную оболочку, проведите опрессовку. Желательно, чтобы на этом этапе с вами был сантехник. Он дополнительно проверит правильность крепления, исправит возможные недочеты, доведет работу до логического завершения. Это то, что касается современных радиаторов – стальных, алюминиевых, биметаллических.

Чугунные радиаторы отличаются от вышеперечисленных, поэтому на их монтаже сделаем акцент. Их устанавливают те, кто хочет достичь максимально долгой теплоотдачи и медленного остывания системы. Для того чтобы установить подобный радиатор, его нужно раскрутить, провести регулирование ниппелей и снова собрать. Разбирают такую батарею вдвоем на верстаке с использованием ключей и ломика, откручивая сразу оба ниппеля – верхний и нижний.

Теперь собираете батарею в обратной последовательности, опресовываете. Прежде чем устанавливать у себя чугунные батареи, подумайте, выдержат ли ваши стены большой вес. Если стены, например из дерева, а вы приобрели чугунные секции, то вам дополнительно понадобятся специальные опорные подставки. Не забывайте про байпас при однотрубной системе и обязательную установку крана Маевского. Сварка не обязательна, монтаж производится с помощью сгонов и уплотнительных материалов.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Порядок сборки радиатора отопления

Перед тем как начинать монтаж батареи, необходимо определить места установки крепежа. Количество крепежных элементов определяется размерами отопительного прибора. Но даже при установке радиатора с минимальными габаритами число точек крепления не должно быть менее трех.

Делаем разметку мест крепления новой батареи

Следующим шагом будет установка кронштейнов для крепления батареи. Для повышения надежности системы можно использовать дюбели или раствор цемента. Работу по монтажу батареи необходимо начинать с проверки комплектации радиатора. Затем можно приступать к установке комплектующих элементов (заглушек, крепежей, переходников) на прибор отопления.

Кронштейны для радиаторов отопления

Требованиями нормативной документации определено, что на радиаторах отопления должны быть установлены автоматические воздухоотводчики. Если есть возможность, то желательно использовать кран Маевского.

Кроме установленных приборов на радиаторе отопления, имеет смысл на входе и выходе смонтировать шаровые краны. Их наличие позволит избежать сложностей с демонтажем при необходимости его ремонта. Перекрыв краны, радиатор спокойно можно будет снять.

Шаровой кран для радиаторов отопления

Не будет лишним и монтаж термостатов. Их наличие позволит регулировать подачу тепла на отопительные приборы, что позволит создать комфортную температуру в каждом помещении.

Термостат на батарее отопления.

После установки всех приборов и арматуры можно подключить трубопроводы. Способ их подсоединения к радиатору (традиционная сварка, обжимка или резьбовое соединение) зависит от схемы включения его в систему подачи тепла. Тип соединение между трубами и батареей определяется материалом, из которого они сделаны.

Боковое подключение радиаторов отопления

На последнем этапе необходимо провести испытания системы подачи тепла. Надо помнить, что в ходе проведения испытаний в трубы и радиаторы подается давление в 1,5-2 раза превышающее номинальное. Желательно выдержать некоторое время систему под повышенным давлением. Это поможет монтажникам увидеть, как ведут себя стыки на трубах и соединения с радиаторами.

Важно! Теплоноситель и на испытаниях, и при запуске системы необходимо подавать, постепенно открывая кран. В противном случае можно спровоцировать такое явление, как гидравлический удар, который может привести к разрушению компонентов системы подачи тепловой энергии
