Способы крепления различных видов радиаторов отопления

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как вам статья?

Мне нравитсяНе нравится

Правила установки отопительных радиаторов согласно СНиП

СНиП 3.05.01-85 – это документ, согласно которому производится монтаж секций для отопления любого помещения. В нем зафиксированы следующие положения:

1. Батареи должны размещаться так, чтобы центр окна и отопительного радиатора полностью совпадал. Допускаемая погрешность составляет не более 20 мм.
2. Ширина непосредственно отопительной батареи по правилам не должна превышать 50 % ширины оконного проема, где располагается подоконник в жилых помещениях. Батареи в школах, в домах для престарелых и инвалидов, больницах и в детском саду должны занимать 75 % светового проема. Регламентировано такое положение п. 3.48 СНиП 2.04.05-91 и п. 6.5.5 СНиП 41-01-2003.
3. При осуществлении монтажа необходимо учитывать, что расстояние от поверхности пола до нижней точки секции не должно быть больше 12 см. Зазор между верхним краем батареи и имеющимся подоконником по нормам составляет не менее 5 см.
4. Что касается расстояния, которое предусматривается от стены до радиатора, то оно должно быть в пределах 10–12 см. Хотя допускается изменение указанных параметров, но тогда потребуется между стеной и радиатором прикреплять специальный теплозащитный материал (зеркальный утеплитель или экранирующий лист, выполненный из алюминиевой фольги).

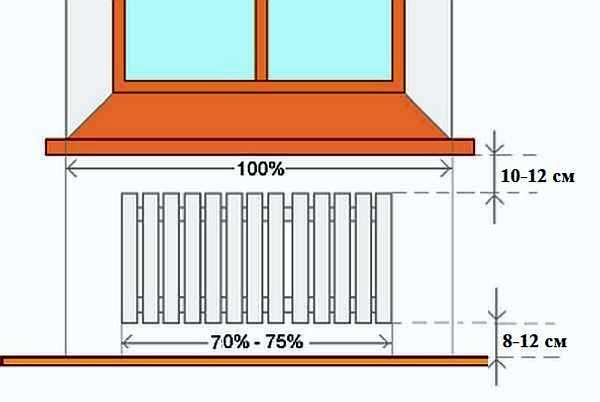

Схема установки радиатора согласно нормам СНиП

В своде правил (СП 31.13330.2012) и норм засвидетельствовано, что в П-образных системах отопления нельзя устанавливать больше секций, чем использовалось раньше. Если предусматривается метод принудительной циркуляции воды непосредственно в системе отопления, то при количестве 24 и более секций необходимо использовать разносторонний способ подключения.

Смотрите ниже полезное видео на эту тему.

Разметка мест установки кронштейнов

Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора

При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы

Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.

Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов

Виды крепления батарей

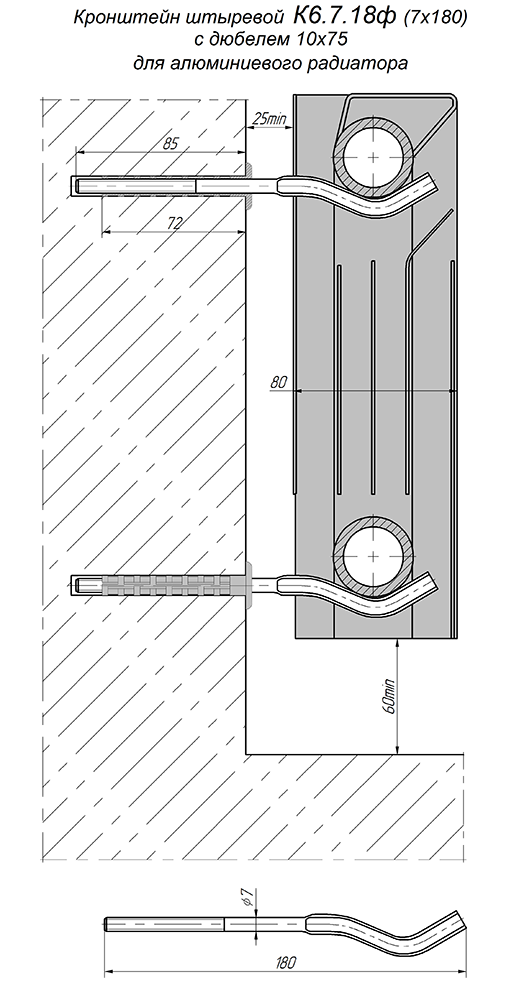

Настенный кронштейн для чугунного радиатора

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Новости СМИ2

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

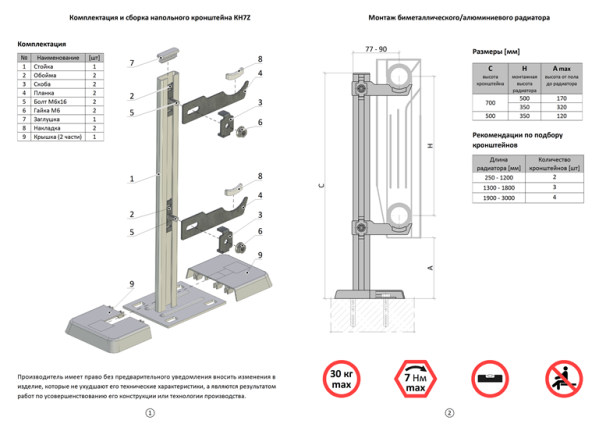

Напольный кронштейн для радиатора

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Аккумуляторные держатели и крепления для инструментов

Милуоки

Макита

ДеУолт

Бош

Другие бренды

StealthMounts Крепления для батарей и инструментов

Первое в мире решение для крепления аккумуляторных батарей к беспроводным инструментам, покорившее мир. Инновационная конструкция позволяет хранить батареи в порядке и именно там, где они нужны, и тогда, когда они вам нужны. Первоначально разработанная еще в 2015 году, линейка аккумуляторных креплений StealthMounts представляет собой оригинальные и высококачественные литые под давлением аккумуляторные крепления, продаваемые по всему миру.

Надежно храните и организуйте свои аккумуляторы для инструментов — крепите на стенах в мастерской, панелях в фургоне, в ящиках, под полками или на ремне. Батареи «защелкиваются» и могут удерживаться под любым углом, легко освобождаются нажатием кнопки, как при использовании инструмента.

Совместимые с DeWalt аккумуляторы и крепления для инструментов

Совместимые с Makita аккумуляторы и крепления для инструментов

Совместимые с Milwaukee аккумуляторы и крепления для инструментов

Совместимые с Bosch аккумуляторы и крепления для инструментов

Совместимые с Hilti аккумуляторы и крепления для инструментов

Аккумуляторы и держатели для инструментов, совместимые с Festool

Совместимые с Hikoki аккумуляторы и держатели для инструментов

Совместимые с Hitachi батареи и крепления для инструментов

Совместимые с Metabo HPT аккумуляторы и крепления для инструментов

Система крепления StealthMounts

были созданы из-за необходимости организовать наши мастерские и защитить все наши аккумуляторные аккумуляторы для инструментов. Батарея, упавшая с полки, показала нам необходимость безопасного хранения аккумуляторов для наших электроинструментов, что также имело дополнительное преимущество в виде повышения эффективности мастерской.

Первоначальный дизайн предназначался для ряда аккумуляторов DeWalt & Makita, а также, используя держатели аккумуляторов в нашей мастерской, мы использовали их в качестве крышек для защиты клемм аккумуляторов в наших ящиках для инструментов.

Вскоре последовали другие держатели аккумуляторов DeWalt, Makita, Milwaukee и Bosch, а в 2016 году наши литые под давлением крепления аккумуляторов были выпущены на открытый рынок с заявкой на патент и регистрацией дизайна.

Перенесемся в 2021 год. StealthMounts базируются в Великобритании и США и поставляются в 79 стран. У нас есть фулфилмент-центры в Америке, Великобритании и Австралии для сверхбыстрой доставки по всему миру.

Используйте StealthMount для хранения аккумуляторов (а теперь и инструментов!) в мастерской, фургоне, прицепе и пикапе.

О НАС

СРАВНИТЕЛЬНАЯ КОРЗИНА СРАВНИТЬ

Что следует учесть при установке, кроме расстояния

Учитывая обозначенные нормы и правила устройства системы отопления, необходимо ориентироваться на такие рекомендации. Чтобы избежать необоснованных затрат, а также сохранить тепло в частном доме или квартире, выбирать обогреватели следует исходя из следующих критериев:

• место жительства, а именно климатические условия региона;
• существующая разводка системы отопления;
• способ крепления нагревательных секций;
• температурные показатели в самой системе отопления;
• необходимо учитывать, из какого материала выполнены входящие трубы и трубопровод, ведущий в квартиру;
• расположение жилого помещения внутри самого здания;
• подбор элементов управления.

Под окном

Проанализировав все варианты, можно переходить непосредственно к выбору батарей, которые будут установлены, например, в частном доме, многоквартирном доме и других помещениях.

Особенности настенной крепежной системы

Любой кронштейн для настенного радиатора представляет собой крюк, выполненный в форме полумесяца. Сама петля может выполняться в виде полукруга или иметь прямоугольную форму. На конце фиксирующего устройства может располагаться либо крепежная пластина (она садится на саморезы), либо в случае со штыревым фиксатором – это обычная резьба. С помощью ее штырь вкручивается в стену, куда предварительно вставляется дюбель.

Кронштейн для крепления радиатора к стене может быть следующих типов:

• литой чугунный (используется только для фиксации батарей с аналогичного конструкционного материала);
• стальной, штыревой фиксированный (используется для фиксации чугунных, алюминиевых и стальных нагревательных элементов);
• стальной регулируемый элемент (чугунные, стальные, биметаллические отопительные приборы);
• пластинчатый фиксатор из стали (чугунные, стальные батареи);
• угловые обычные или усиленные конструкции (для алюминиевых и биметаллических изделий).

Кронштейн для панельного радиатора часто имеет форму крюка. Он крепит нагревательное устройство через специальную скобу, которая приваривается к его задней панели. С точки зрения дизайна – это самый удачный способ монтажа, так как абсолютно незаметен.

Устройство алюминиевой батареи

Рассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.

Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии. Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки. Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.

Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.

В радиаторы из алюминия никакие дополнительные металлы не добавляются.

Что придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.

В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).

Технические характеристики радиаторов отопления из алюминия

В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:

1. рабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
2. опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
3. коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
4. максимальная температура теплоносителя может достигать +120 градусов;
5. одна секция может весить от 1 до 1,5 кг;
6. емкость каждой секции от 0,25 до 0,46 л;
7. расстояние между осями может быть 20, 35, 50 см. Есть модели, у которых данный параметр может достигать и 80 см.

Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.

Преимущества и недостатки алюминиевых радиаторов

Перед тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.

Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению. Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию. Что позволяет легко рассчитать примерную стоимость секционного прибора.

Поскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке. Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления. Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.

К недостаткам алюминиевых радиаторов можно отнести низкую устойчивость к коррозии. А это может сильно сказываться на общем состоянии батареи. Алюминий по природе является достаточно активным металлом. Если оксидная пленка, покрывающая поверхность, будет повреждена, то защитный слой разрушится из-за выделения водорода. Для повышения антикоррозионных свойств используют полимерное покрытие. Если у батареи полимерного покрытия нет, то нельзя перекрывать краны на подводящих трубах. Иначе под воздействием давления батарея может разорваться.

Сегодня батареи из алюминия занимают лидирующее место в продажах отопительной техники.

Многие предпочитают покупать данный тип обогревательного прибора и из-за сравнительно невысокой стоимости. На алюминиевые радиаторы отопления цена за секцию в среднем составляет около 230-300 руб.

Особенности крепления радиатора к стене

При креплении учитывается способ подключения радиаторов к отопительной системе

При креплении радиатора к стене в первую очередь, стоит учесть расположение предметов вокруг батареи, чтобы не было повреждений.

Нужно использовать сверла одного размера с дюбелем. Крепления стоит брать с запасом во избежание непредвиденных ситуаций. Заранее учитывается способ подключения к системе:

• односторонний;
• диагональный;
• седельный;
• нижний.

Если используется одностороннее подключение, радиатор с большим количеством секций не устанавливают, так как все сегменты заполняться не смогут. Это отрицательно сказывается на показателях теплоотдачи и существенно сокращает эксплуатационный срок. На радиаторе более 10 секций используют перекрестное подключение для заполнения всех секций.

При нижнем подключении стоит использовать напольные кронштейны. Количество секций нужно брать с расчетом квадратуры. В маленьком помещении не стоит монтировать большой радиатор. Но если в комнате больше одного окна,следует установить батареи под каждым из них.

Порядок действий при креплении батарей к стене

• После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
• Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

• В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
• Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

свод норм и правил, кронштейны для установки, монтаж

В магазинах можно увидеть большое разнообразие отопительных приборов, но наибольшим спросом на протяжении многих лет по-прежнему пользуются классические виды батарей, которые крепятся к стене

Правила и нормы установки

Место установки батарей, как правило, выбирают около окна. Чтобы холодный воздух от стекол не распространялся по всей комнате, существуют нормы, при которых теплоотдача выполняется в полном объеме:

• расстояние между стеной и радиатором от 3-х до 5-ти см;
• высота от пола 8 или 12и см;
• расстояние от подоконника 8-12 см.

Кронштейны для установки радиаторов

Большую роль играет крепление радиаторов отопления к стене. Кронштейны подбираются с учетом разновидности батареи. Существуют следующие виды радиаторов:

• чугунные;
• стальные;
• алюминиевые;
• биметаллические.

Крепление для чугунных радиаторов используют в виде мощных штырей и парных крюков, поскольку чугун – очень тяжелый металл. Для облегчения тяжести конструкции используют напольные стойки – это существенно снимает нагрузку на крюки. Количество держателей зависит от секций. На 7-10 отсеков используют 2 сверху и 1 внизу, на дополнительные 4-7 секций добавляют 1 кронштейн. К вопросу выбора крепления для чугунных батарей нужно подходить со всей ответственностью, в противном случае неизбежны аварийные ситуации.

Стальные батареи делятся на панельные и трубчатые. Панельные модификации на крюки-зацепы анкеруются в стену, как и чугунные модели. Благодаря небольшому весу, достаточно всего 2-3 крепления. Для трубчатых батарей используют кронштейны-навесы. Нижняя часть батареи фиксируется клипсами, что позволяет конструкции оставаться в вертикальном положении.

Монтаж радиаторов

Монтаж батарей может провести даже начинающий слесарь, имея инструкцию и небольшие навыки. Наиболее оптимальное время для проведения работ – лето. Однако обычно ремонтные работы проводятся в момент их потребности. В первую очередь следует правильно и точно сделать разметку на месте установки радиатора. Если допустить ошибку в расчетах, будет нарушен процесс циркуляции жидкости в радиаторе.

Чтобы закрепить чугунную батарею к стене, в каменных сооружениях используют штыри, которые имеют резьбу на конце – ее ввинчивают в деревянный дюбель.

В монолитные стены монтируют штырь с пластиной на конце, которая сама фиксируется в 4-х точках в отверстии. Часто конструкции крепят на усиленные кронштейны, состоящие из планки и двух точек опоры. При вертикальном монтаже они дают возможность равномерно распределить вес радиатора по всей поверхности стены.

Стальные панельные батареи монтируют на зацепы или планки. Зацеп фиксируются к стене анкерами, при этом на другой стороне он имеет спецпазы для навешивания. Планки и фиксаторы из пластика существенно облегчают монтажные работы. Стоит прикрепить фиксатор к стене и вставить планку, из-за небольшого веса необходимости в поведении дополнительных мероприятий нет. Так же проводится и монтаж трубчатых батарей: вешается радиатор на двух кронштейнах, равномерно расположенных в точках опоры.

Крепление биметаллических радиаторов к стене проводится в соответствии с документом на агрегат. Чаще всего кронштейны крепят на дюбели и все это надежно фиксируют цементным раствором.

Особенности крепления радиатора к стене

При креплении радиатора к стене в первую очередь, стоит учесть расположение предметов вокруг батареи, чтобы не было повреждений.

Нужно использовать сверла одного размера с дюбелем. Крепления стоит брать с запасом во избежание непредвиденных ситуаций. Заранее учитывается способ подключения к системе:

• односторонний;
• диагональный;
• седельный;
• нижний.

Если используется одностороннее подключение, радиатор с большим количеством секций не устанавливают, так как все сегменты заполняться не смогут. Это отрицательно сказывается на показателях теплоотдачи и существенно сокращает эксплуатационный срок. На радиаторе более 10 секций используют перекрестное подключение для заполнения всех секций.

При нижнем подключении стоит использовать напольные кронштейны. Количество секций нужно брать с расчетом квадратуры. В маленьком помещении не стоит монтировать большой радиатор. Но если в комнате больше одного окна,следует установить батареи под каждым из них.

Как организовать подключение?

Следующим этапом процесса идет выбор типа подключения. Наиболее эффективны следующие способы:

• Боковое одностороннее – подвод соединяется с верхним патрубком, а отвод – на той же стороне батареи, но к нижнему патрубку. Вариант обеспечивает отличную теплоотдачу, но подходит для батарей, состоящих из 12 секций.
• Нижнее – оба направления подсоединяются к нижним патрубкам отопительного прибора с разных сторон. Метод идеален для скрытой прокладки труб.
• Диагональное – подвод осуществляется через верхний патрубок, а отвод – с другой стороны через нижний патрубок. Способ используется для подключения приборов с более чем 12-ю секциями.

Подсоединение радиатора к полипропиленовым трубам

Для правильной установки радиаторов с пропиленовыми трубами отопления придется обзавестись специальным паяльником. Соединение реализуется по двум технологиям:

• В случае, когда радиаторный вентиль пропиленовый, то соединение осуществляется при помощи пайки непосредственно с подводкой. Далее с крана следует открутить металлический концевик «американки» и вкрутить его в радиаторную футорку. Для герметичности применяется лента ФУМ или льняная подмотка. В итоге «американку» снова собирать и затянуть накидную гайку ключом.
• Если радиаторный вентиль из металла, то для соединения с пластиковой подводкой применяют комбинированную муфту разъемного типа с внутренней резьбой. Она аналогична по принципу действия «американке», но накидная гайка приспособлена для пайки. Через соединительный фитинг пластиковую часть муфты припаивают к подводной трубе. После этого муфту нужно разобрать, и металлическую часть с подмоткой навернуть на вентиль. Муфту собрать и затянуть накидную гайку.

Подсоединение батареи к металлической подводке

Многие домовладельцы, начитавшись статей о том, как правильно установить отопительный радиатор, переживают, что при работе с трубами из металла может понадобиться сварочный аппарат и сопутствующие навыки по его использованию. Спешим успокоить – ничего подобного тут не нужно, все делается на резьбовых соединениях. Для этого на только что обрезаном участке подводки нарезают резьбу при помощи клуппа. Технология выполнения процесса выглядит следующим образом:

• Трубы подвода обрезать при помощи болгарки так, чтобы линия среза была четко перпендикулярна осевой линии трубы.
• Очистить конец трубы от коррозии или краски и сделать фаску напильником.
• На резцы клуппа и участок трубы нанести смазку.
• Поставить головку на фаску и отцентрировать ее.
• Используя газовый ключ, проворачивать головку по часовой стрелке.
• Для качественного соединения должен получиться резьбовой участок, равный длинной части сгона.

В итоге на готовую резьбу нужно накрутить контргайку и муфту, и совместив оси шарового крана и подводки, перегнать муфту с подводки на корпус крана. В процессе используется подмотка или лента ФУМ. Далее на резьбу около муфты следует навернуть подмотку и перегнать контргайку. После окончательной фиксации запорного крана или термпературного регулятора, его соединяют с радиаторной футоркой через «американку».
