Универсальные аппараты
Они работают на трех или четырех видах топлива. То есть возможность перебоев в работе системы отопления дачи или частного дома практически нулевая.
Особенностями таких комбинированных котлов являются:
- Автоматические работа и изменение источников тепла.
- Несколько меньший от однотопливных конструкций КПД.
- Большие размеры.
- Сложная автоматика. Часто ее настройка становится проблемой для владельцев частного дома.
- Наличие большого количества выходных патрубков. Благодаря этому универсалы можно подключать к различным группам пользователей без применения специальных коллекторов.
Правда, их установка и обслуживание представляют собой сложный и кропотливый процесс. Для монтажа нужно подготовить отдельное помещение. При этом оно должно быть таким, чтобы в него можно было легко заносить твердое и жидкое топливо. Последнее выделяет неприятный запах, что является причиной размещения котельной подальше от жилого дома.
Чтобы подключить трубы к необходимым патрубкам, нужно потратить немало времени на изучение инструкции. Правда, об этом недостатке можно забыть, если воспользоваться предоставляемой производителем услугой установки.
Разновидности комбинированных отопительных котлов
Комбинация тех или других типов топлива определяет вид комбинированного котла. Возможны следующие комбинации различных видов топлива:
- Дизель или газ;
Дизельное топливо, газ и твердые виды топлива (например, дрова);
Дизельное, газ и электричество;
Дизельное, газ, электричество и твердые виды топлива (например, дрова).
Отопительный комбинированный котел с использованием природного газа и дизеля
Эта комбинация топлива достаточно необычна. Относительно дешевый вид топлива сочетается с достаточно дорогим. Но технически такой котел очень эффективен. Если рассматривать отдельно дизельный и газовый котел, то очевидно, что их отличает друг от друга только тип горелки. Но эти различия очень незначительны. Поэтому, объединив эти два вида топлива в одном котле, можно получить от него очень высокую эффективность.
Важно! Перестроение с дизельного топлива на газ и наоборот не требует сложной перенастройки отопительного прибора. (См
также: Котлы отопления на дровах)
Двадцать первый век – время высоких технологий. По этой причине некоторые считают, что отапливать жилище дровами стало несолидно. Такое мнение отразилось и на производстве отопительных котлов. Некоторые производители котлов перестали выпускать оборудование для твердого топлива. Но по счастью так считают не все и продолжают производство котлов, которые работают на газе, дизеле и твердом топливе (дровах, коксе, угле, древесных и торфяных брикетах). Такой котел почти универсален и дает возможность оптимального комбинировать использование газа и твердого топлива, обеспечивая котлу большую надежность и независимость от газоснабжения.
Рисунок 3: Комбинированный котел газ/ дизель/ твердое топливо
Комбинированный котел отопления газ — дрова
Довольно популярным вариантом можно назвать комбинированные котлы отопления газ-дрова, они являются больше твердотопливными. В них предусмотрена только самая минимальная автоматизация процесса и контроля безопасности. Такое оборудование требует от пользователя максимума внимания. По этой причине он относительно дешевый и пользуется достаточно высоким спросом у потребителей.
Рисунок 4: Комбинированный котел отопления газ — дрова
(См. также: Комбинированные котлы, способные одновременно работать как на твердом топливе, так и на газе или электричестве)Комбинированные котлы отопления, электричество которым необходимо, прекрасно подходят для подавляющего большинства частных домов. Но их мощности не хватает, чтобы полностью обогреть дом. Основная задача такого котла — поддержание оптимальной температуры в системе отопления. Он не позволит воде в системе замерзнуть даже в сильный мороз, но по-настоящему тепло в помещениях не будет.
Совет! Использовать электрические котлы лучше всего параллельно с газовыми или твердотопливными собратьями. Если к дому проведен газ, установка параллельно газового котла дает возможность уменьшить затраты на отопление. В случае с перебоями в поставках газа можно пользоваться электрокотлом.
Рисунок 5: Комбинированный отопительный котел (газ, дрова, электричество)
Недостатки комбинированных котлов
«Лишний» расход энергоресурсов
Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.
Понижение КПД
Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.
Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.
Отсутствие автоматического управления
Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.
Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.
Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.
Высокая конечная стоимость
Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.
Оборудование топочной
Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.
Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.
Типы комбинированных котлов
Сегодня существует множество типов комбинированных котлов для отопления частных домов. Каждый из них стоит рассмотреть более детально.
Комбинированные котлы на газе и жидком топливе
Конструктивное отличие котлов, работающих на этих энергоносителях, минимальное, именно поэтому рациональным решением разработчиков стало их совмещение. Котлы могут работать на газе (природном и сжиженном) и на дизтопливе. Переход между типами топлива осуществляется при помощи корректировки настроек горелки (в зависимости от модификаций в ручном или автоматическом режимах). При этом режим работы и вырабатываемая мощность остаются неизменными.
Покупая комбинированные котлы для отопления дома, в качестве основного типа топлива предпочитают использовать газ, за его относительно небольшую цену, безопасность использования и экологичность. В качестве второго энергоносителя зачастую используют дизельное топливо, для которого отдельно необходимо подготовить емкость и помещение для хранения. Отвод отработанных газов производится по одной технологии для газа и жидкого топлива. Эти котлы выгодно использовать при постоянном обогреве частных домов и промышленных помещений, имеющих значительную площадь.
Комбинированные котлы на газе, жидком и твердом топливе
Основным отличием этого вида от котлов, рассмотренных ранее, является наличие топки для твердого топлива: топливных гранул, брикетов, дров и прочих материалов. Огромные плюсы котлов этого типа — универсальность и низкая стоимость, как самих котлов, так и используемых энергоносителей.
К минусам стоит отнести: низкий коэффициент полезного действия, слабый уровень автоматики, строительства газоотводящего дымохода. Используют эти котлы чаще всего в небольших частных домах или на дачах, обогревать большие частные дома экономически не целесообразно.
Комбинированные котлы с электрическим тэном
В отличие от вышеперечисленных котлов, использующих энергию сгорания для нагрева воды, этот котел дополнительно использует электронагрев. Из-за низкой выходной мощности, отапливать частный дом или помещение только при помощи электроэнергии не получится, но в комбинации с газом, жидким или твердым топливом — это превосходный вариант.
Основные плюсы: высокий уровень автоматизации и КПД, возможность использования в регионах с нестабильной поставкой основного типа топлива, надежность и мультифункциональность. Благодаря автоматике, котел при снижении температуры в частном доме ниже +5 градусов включает нагрев воды в экономном режиме, эта функция реализована для предотвращения промерзания системы отопления.
Комбинированные печи для отопления
С давних пор в частных домах, для отопления помещений, использовали традиционные кирпичные печи. Современные технологии позволяют их переоборудовать и получить в итоге печь с комбинированной системой отопления, тем самым значительно повысить экономичность, теплоотдачу и функционал. Для этого можно установить несколько теплообменников, котел прямого или косвенного нагрева, оборудовать грубу. Эти операции можно выполнить как полностью, так и по отдельности, в зависимости от финансовых возможностей и наличия свободного места в частном доме.
Выполняемые модификации комбинированных печей:
- монтаж варочной поверхности — помимо отопления частного дома, позволяет дополнительно готовить пищу;
- установка горелки для газа или твердого топлива — повышает эффективность сгорания энергоносителя, повышая отдачу тепла от одной единицы условного топлива. Рекомендуемый вариант — газовая горелка, не создающая неприятных запахов в доме;
- монтаж теплообменника для водяного отопления — позволит осуществлять нагрев частного дома равномерно по всему периметру. Минус — длительный нагрев воды в трубах частного дома.
Варианты комбинирования топлива
Комбинированный отопительный прибор функционирует на газу и электричестве, дровах и газу, дровах и электричестве или на трех видах топлива. Каждый тип котла имеет свои преимущества и особенности работы.
Газ и электричество
Газово-электрические модели дешевле, так как не имеют второй топки
Газоэлектрический аппарат устанавливается, если дом нужно обеспечить теплом и горячей водой. В такой системе разрешено монтировать несколько контуров. Устройство имеет небольшие размеры, потребляет небольшое количество энергии. Электричество в этом случае является вспомогательным вариантом топлива.
Так как раздельной топочной камеры в аппарате нет (ТЭН устанавливается в теплообменнике), общая стоимость котла невелика. Однако электричество нельзя назвать дешевой энергией, поэтому в регионах, где газификация развита слабо, лучше предусмотреть другие варианты отопительных приборов.
Газ и дрова
Комбинированные газовые котлы, где объединяется газовая горелка и дровяная топка, являются более экономными. Устройства такого типа имеют большой вес и устанавливаются только на полу, так как для изготовления топок используется сталь и чугун. Рынок предлагает двух- и одноконтурные модели. Первый тип обеспечивает дом теплом и горячей водой.
Такой котел оснащается одной общей или двумя отдельными топками. Второй вариант предусматривает расположение газовой горелки в нижней части конструкции, а дымохода – в верхней. Обе топки разогреваются в одно и то же время. Для устранения продуктов горения существует специальный поддон, который существенно облегчает процесс чистки. Но он устанавливается только в случае применения твердого топлива. Изделие обладает следующими положительными качествами:
- простота обслуживания и эксплуатации;
- возможность подключения 2-х контуров отопления;
- независимость от электрической сети;
- высокий КПД (до 90%).
Электричество и дрова
Котел может работать на пеллетах и дровах – это самый безопасный вариант отопления
Комбинированные котлы для отопления частного дома “дрова-электричество” – самый безопасный вариант. Основным видом топлива в этом случае является дерево или пеллеты. Электроэнергия необходима только для поддержания температуры воздуха в помещении на одном уровне. Устройство удобно в использовании в ночное время, так как не приходится каждые 4 часа подбрасывать дрова в топку.
Электродровяной котел оснащен системой автоматики, контролирующей режим его работы, а также мощность. Не обязательно переключать виды топлива вручную. Агрегат имеет высокий уровень безопасности. Для электро-твердотопливного котла характерны такие достоинства: низкая стоимость оборудования, возможность автоматической настройки, высокий КПД.
Многотопливные котлы отопления
Многотопливный вариант отопительных приборов хорош тем, что позволяет использовать 3 и более видов топлива: газ, электричество, пеллеты, дрова. Он оснащается несколькими камерами сгорания. Дополнительно в конструкции может быть предусмотрен электрический ТЭН, который локализуется в теплообменнике.
Для многотопливного котла важно постоянное наличие электричества, чтобы не произошел взрыв
Так как пеллетная горелка легко снимается, существует возможность применения дизельного топлива или газа. Для установки такого агрегата необходимо соблюдение следующих условий:
- Подача электроэнергии без перебоев. Только в таком случае пеллетная, газовая или дизельная горелка может работать.
- Наличие организованной поставки выбранных топливных материалов.
- Обеспечение отдельного помещения для хранения материалов.
Достоинства и недостатки
Котлы комбинированные универсальные обладают следующими достоинствами:
- не требуется выбор строго определенного вида топлива;
- отопление дома автоматически продолжится в случае перебоев электро и газоснабжения;
- несколько контуров котла позволяет подключить одновременно систему теплых полов и радиаторы;
- теплое водоснабжение осуществляется благодаря наличию теплообменного узла, что гарантирует повышенную производительность системы отопления;
- возможность установки бойлерного накопителя;
- возможность экономии бюджета благодаря выбору топлива;
- экономия пространства благодаря компактным габаритам установки;
- высокая экологичность;
- повышенный КПД;
- котел работает автоматически и не требует дополнительного вмешательства человека при переключении на другой вид топлива.
Однако, не смотря на большое количество преимуществ котлы, обладают и рядом недостатков:
- высокая цена;
- требуется отдельное помещение для хранения альтернативных видов топлива;
- полезная мощность в пределах 30 кВт.
Принцип работы и особенности элементов
Внутреннее устройство котла
Универсальные котлы представлены в достаточно широком модельном ряде.
Некоторые из моделей способны работать на 4-х видах топлива, но чаще встречаются двух топливные.
Также различия заключается в наличии либо отсутствии дополнительного контура. Одноконтурные котлы применяются только непосредственно по назначению – отопление помещений. Двухконтурные комбинированные котлы позволяют наладить и горячее водоснабжение.
Объясняется этот факт увеличенным весом за счет изготовления из чугуна. Предпочтение чугуну отдают производители котлов по причине отличных показателей устойчивости к коррозии.
Все из представленных на рынке моделей оснащены автоматическим управлением по настройкам, установленным пользователем. Это касается регулировки параметров работы и контроля. Для перехода на другой вид топлива некоторые из котлов оснащаются двухступенчатыми горелками.
Конструкция котла представляет из себя камеры расположенные друг над другом. Горелки, снабжаемые принудительным притоком кислорода при помощи вентилятора менее уязвимы к изменению давления газа в трубопроводе.
Комбинированные котлы это отличный выбор в качестве устройства для отопления. Благодаря своей универсальности они активно завоевывают популярность среди населения сел и городов.
Самостоятельная установка
При установке и эксплуатации универсальных отопительных котлов для дома необходимо учитывать требования пожарной безопасности. Под котельную выбирают техническое помещение с системами освещения и вентиляции. Оборудование устанавливают на бетонном основании, выдерживается определенное расстояние от стен. В отделке поверхностей потолка, пола и стен применяют исключительно негорючие материалы. При монтаже комбинированного котла требуется обустройство качественного дымохода.

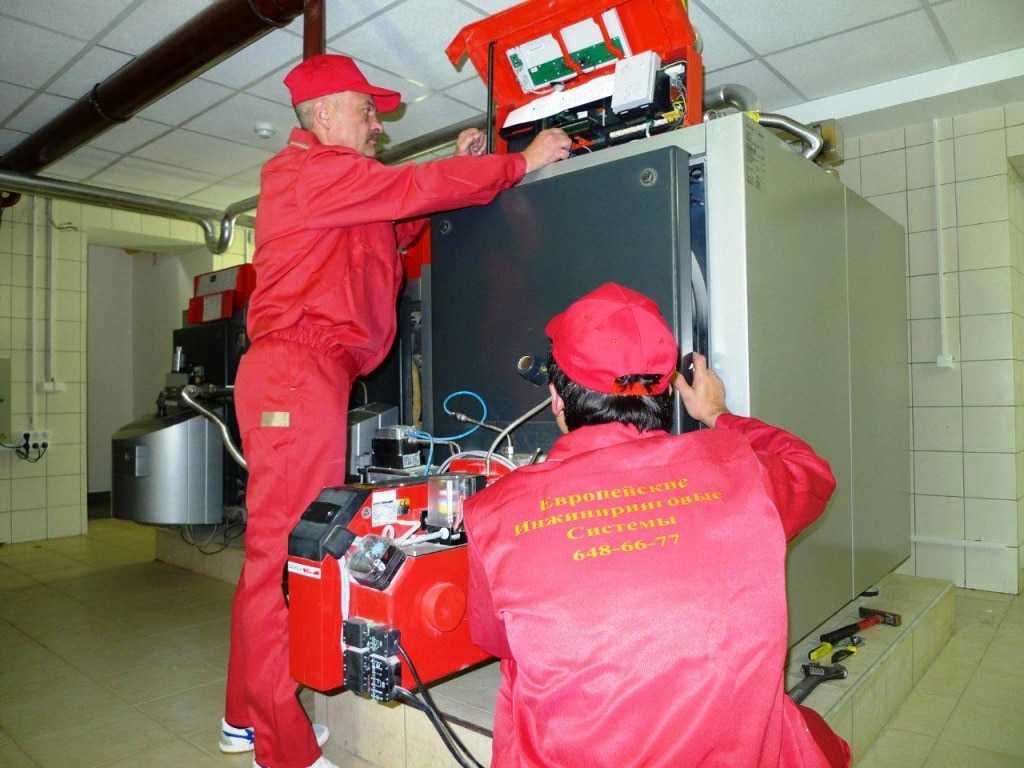

Установка универсального котла Viessmann Vitoplex
При необходимости можно самостоятельно изготовить универсальный котел отопления на основе твердотопливной модели. Для этого комплектуют прибор специальными горелками, позволяющими использовать разные виды горючих ресурсов. Но специалисты не одобряют такие затеи, указывая на следующие моменты:
- каждая заводская модель проходит обязательное тестирование, в результате минимизируется риск возникновения аварийный ситуаций при эксплуатации универсального котла,
- самодельные агрегаты не проходят должной проверки, что чревато сбоями в работе прибора, пожароопасными ситуациями или взрывом оборудования,
- правильная регулировка горелки – залог существенной экономии топливных ресурсов, таким достижением могут похвастаться исключительно заводские устройства. Сложно провести калибровку горелки в кустарных условиях.
Специалисты настоятельно рекомендуют использовать надежные и качественные многотопливные котлы для отопления частного дома, которые отличаются высокой функциональностью, экономичностью и удобством в эксплуатации.
https://youtube.com/watch?v=qjwrEuT3WZ4
Как выбрать хороший комбинированный котел
Выбор комбинированного котла зависит от сферы его применения.
Тип котла в зависимости от топлива
Зависимо от вариантов используемого топлива, комбинированные котлы бывают таких видов.
- Газ/электричество – электроэнергия применяется для быстрого нагрева воды. Если есть проблемы со стабильностью работы электросети, для разогрева жидкости используется газ.
- Дрова/газ – автономные, экономичные в плане работы отопительные установки. Подходят для отопления построек, которые находятся в отдаленных регионах, где наблюдаются частые перебои с электроэнергией.
- Дрова/электроэнергия – универсальные в плане применения комбинированные котлы. Внутри есть отдельная топочная камера, а также ТЭНы для нагрева воды. При перебоях с электроэнергией, можно использовать дрова.
Отдельная группа отопительного оборудования – многотопливные установки. В таких котлах может использоваться электроэнергия, газ, дрова, специальные гранулы, брикеты, можно комбинировать различные типы топлива между собой в процессе работы самого котла.
Критерии выбора
Правильный выбор комбинированного котла – это необходимость рассмотрения различных параметров подобного оборудования на основе личных требований в плане характеристик, эксплуатационных особенностей.
Параметр мощности. Средний показатель – 1 кВт тепловой энергии на 10 м.кв. отапливаемой площади. Подобный расчет приблизительный, так как на эффективность отопления влияет множество факторов. Основные их них – используемый тип теплоизоляции, толщина стен здания, количество этажей постройки, высота потолков. Чтобы котел эффективно отапливал помещений, рекомендуется выбирать его с запасом мощности в 25%.
Помимо отопления, обеспечение горячим водоснабжением
Если нужно получать горячую воду для технических и бытовых целей, рекомендуется обратить внимание на модели комбинированных котлов с накопительными емкостями.
Тип системы управления. Она может быть ручной, автоматической.
Защитная автоматика для отключения отопительного оборудования в экстренных ситуациях.
Особенности монтажа комбинированного котла, комплектация.
Габариты отопительного оборудования, его масса.
Типы используемого топлива.
Материалы изготовления корпуса, отдельных частей комбинированного котла.
Наличие дополнительных функций, конструкционных элементов
Современное отопительное оборудование может дополняться автоматической регулировкой тяги, горелкой, инжекторами, отдельными поверхностями для приготовления пищи, шумоизоляционным кожухом.
Получить подробную информацию об основных параметрах можно из технического паспорта, который прикладывается к отопительному оборудованию. Здесь же указываются правила по сборке, подключению котла, а также особенности обслуживания установки.
Комбинированные котлы «газ – дизель»
Самые удобные и универсальные модели котлов для дома те, что могут работать на газе и дизеле. Их бесспорные преимущества:
- предельно простая конструкция;
- минимальные размеры;
- доступная стоимость.
Универсальный газодизельный котел отопления. Для перехода на другой вид горючего здесь достаточно просто сменить горелку.
Универсальные отопительные котлы «газ – дизель» выполняются в малогабаритных корпусах, внутри которых располагается теплообменник. Горелки в них вынесены за пределы корпусов, они представляют собой отдельные модули. Если нужно перейти с дизеля на газ, достаточно заменить горелку.
Горелки для газа и жидкого топлива имеют схожую конструкцию. Их задача – создать поток пламени внутри теплообменника. Газ горит в обычном режиме, а жидкое топливо подвергается распылению и образует факел пламени. Подключив выбранную горелку к корпусу с установленным внутри теплообменником, мы сможем обеспечить эффективный и недорогой обогрев частного дома. Причем горелку под дизель придется покупать отдельно – чаще всего ее нет в стандартной комплектации.
Чем хороши комбинированные котлы «газ – дизель»? В первую очередь следует отметить их простоту, которая обеспечивает минимальное количество поломок и настроек, а во вторую мы выделим дешевизну обоих видов топлива. Например, эксплуатация электрических котлов приводит к поистине гигантским расходам, в то время как газ и солярка стоят достаточно дешево. Залив полный бак солярки, можно рассчитывать на ее длительное горение. Что касается газа, то он может быть магистральным или баллонным.
Комбинированные отопительные котлы, работающие на газе и дизельном топливе, станут отличным решением для обогрева загородных домов, еще не подключенных к газовой магистрали. То есть первое время можно обогревать дома соляркой, а впоследствии переключиться на газ. Сам котел менять не нужно – достаточно установить соответствующую горелку. Поскольку стоимость горелок невысокая, это не ударит по карману, что произошло бы при полной замене жидкостного котла на газовый.
Комбинированные котлы «газ-дизель» удобны в ремонте. Если вдруг одна горелка сломается, можно сразу же переключиться на другую. Если ремонт невозможен, достаточно приобрести новую горелку и установить ее на штатное место.
