Определение коэффициента трансформации счетчика электроэнергии

Связь данных общедомового счетчика с энергосчетчиками в квартирах

Данные общедомового счетчика электроэнергии играют важную роль в определении потребления электроэнергии в каждой отдельной квартире в многоквартирном доме. Эти данные устанавливают связь между общедомовым счетчиком и энергосчетчиками в квартирах.

Коэффициент трансформации

Один из ключевых показателей связи между общедомовым счетчиком и энергосчетчиками в квартирах — коэффициент трансформации. Коэффициент трансформации позволяет учесть разницу между потреблением электроэнергии на высоком напряжении (в многоквартирном доме) и потреблением на низком напряжении (в квартире). Обычно коэффициент трансформации составляет 1 или 0,001 (если используется шкала тысяч).

Коэффициент трансформации определяется на основе данных, считываемых с общедомового счетчика и энергосчетчиков в квартирах. Приборы учета, устанавливаемые в каждой квартире, обычно имеют возможность задания коэффициента трансформации. Этот коэффициент позволяет перевести значения потребления энергии с энергосчетчиков в квартире на общедомовую шкалу и сопоставить их с данными общедомового счетчика.

Сопоставление и контроль данных

Для эффективного контроля потребления электроэнергии в каждой квартире происходит сопоставление данных общедомового счетчика с данными энергосчетчиков в квартирах. При сопоставлении используется коэффициент трансформации, который позволяет привести значения счетчиков в квартирах к общедомовой шкале.

Сравнение данных с общедомового счетчика и энергосчетчиков в квартирах позволяет выявить расхождения в показаниях и выявить возможные проблемы с измерительным оборудованием. Если показатели сильно расходятся, может потребоваться замена энергосчетчика в квартире или проверка общедомового счетчика.

Преимущества использования данных общедомового счетчика

• Точность измерения: данные общедомового счетчика позволяют получить более точные показания потребления электроэнергии в каждой квартире, учитывая потери энергии при передаче на низком напряжении.
• Контроль затрат: на основе данных общедомового счетчика можно определить долю расходов на электроэнергию каждой квартиры и осуществить контроль их затрат.
• Выявление неисправностей: расхождения между данными общедомового счетчика и энергосчетчиками в квартирах могут указывать на неисправности в системе учета электроэнергии.

Данные общедомового счетчика электроэнергии и их связь с энергосчетчиками в квартирах играют важную роль в контроле и учете потребления электроэнергии в многоквартирных домах. Коэффициент трансформации позволяет учесть разницу в напряжении и привести значения счетчиков в квартирах к общедомовой шкале. Это позволяет обеспечить более точное измерение потребления и контроль затрат электроэнергии в каждой отдельной квартире.

По нормативу

Если электросчётчик не установлен, потребитель оплачивает поставку ресурсов по действующим нормативам. Нормативные показатели и тарифы утверждаются местными органами власти, с учётом затрат на производство и передачу электрической энергии, а также индивидуальных особенностей региона, влияющих на себестоимость ресурсов.

Если отсутствие индивидуального прибора учёта объясняется невозможностью его установки по техническим причинам, расчёт выполняется по следующей формуле:

П = к × Н × Т, в которой

• П – сумма ежемесячного платежа;
• к – количество официально зарегистрированных жильцов на указанной жилплощади;
• Н – нормы потребления, установленные в регионе;
• Т – величина тарифа, определяющего стоимость одного киловатт-часа.

Если отсутствуют технические причины, по которым невозможно установить электросчётчик, к указанным множителям в формулу дополнительно включается повышающий коэффициент. Его применение объясняется тем, что власти пытаются заинтересовать собственников в установке индивидуальных приборов учёта.

Количество проживающих определяется по официальным регистрационным данным. Но если в ходе проверки представители управляющей компании выявят лиц, находящихся на указанной жилплощади дополнительно, сумма оплаты будет начисляться с учётом незарегистрированных жильцов.

Пример расчёта

Рассмотрим пример расчёта для семьи из Москвы, состоящей из 3-х человек. Двухкомнатная квартира не оборудована электроплитой, и электрическая энергия не используется для отопления помещения.

Тариф, установленный для данных условий, составляет 5,47 руб. за 1 кВт-ч при норме потребления 56 кВт-ч на человека.

Сумма вычисляется по указанной выше формуле. После подстановки фактических значений, получим:

П = 3 × 56 × 5,47 = 918,96 руб.,

Для ситуации, когда установка счётчика не представляется возможной технически. В противном случае полученный результат необходимо дополнительно умножить на 1,5. Тогда платёж возрастёт до 1378,44 руб.

Рекомендуем: Сколько электроэнергии расходует пылесос

Важные аспекты при расчете электроэнергии с учетом коэффициента трансформатора

При расчете электроэнергии с учетом коэффициента трансформатора необходимо учесть несколько важных аспектов, которые помогут получить более точные результаты и избежать ошибок.

1. Измерение потребляемой мощности: Для расчета электроэнергии необходимо точно измерить потребляемую мощность. Для этого используются специальные счетчики электроэнергии, которые учитывают коэффициент трансформации.
2. Корректировка показаний счетчика: В некоторых случаях необходимо скорректировать показания счетчика электроэнергии с учетом коэффициента трансформации. Это связано с тем, что счетчики часто устанавливаются на низковольтной стороне трансформатора, а фактическая потребляемая мощность рассчитывается на высоковольтной стороне трансформатора.
3. Учет потерь энергии: При расчете электроэнергии с учетом коэффициента трансформатора необходимо учесть потери энергии, которые происходят в процессе трансформации. Эти потери можно рассчитать с помощью специальных формул и учесть их при определении фактической потребляемой энергии.

Важно заметить, что коэффициент трансформации может варьироваться в зависимости от условий работы и наличия перегрузок. Поэтому для более точного расчета электроэнергии рекомендуется учесть все факторы, влияющие на работу и эффективность трансформатора

Также стоит отметить, что в случае использования нескольких трансформаторов, каждый из них должен иметь свой собственный коэффициент трансформации.

Пример расчета электроэнергии с учетом коэффициента трансформатора:
Электрическая нагрузка
Напряжение низковольтной стороны (В)
Ток низковольтной стороны (А)
Коэффициент трансформации
Фактическое напряжение на высоковольтной стороне (В)
Фактический ток на высоковольтной стороне (А)
Расчетная электроэнергия (Вт·ч)

Нагрузка 1
110
10
0,8
137,5
12,5
1500
Нагрузка 2
220
5
0,95
231,58
5,26
1000
Нагрузка 3
380
2
1,1
418,18
1,82
400

Приведенная выше таблица демонстрирует пример расчета электроэнергии с учетом коэффициента трансформатора для трех различных нагрузок. Как видно из таблицы, фактическое напряжение и ток на высоковольтной стороне рассчитываются с учетом коэффициента трансформации, а расчетная электроэнергия определяется исходя из этих значений.

Разные виды трансформаторов и их коэффициенты

Хотя конструктивно преобразователи мало чем отличаются друг от друга, назначение их достаточно обширно. Существуют следующие виды трансформаторов, кроме рассмотренных:

• силовой;
• автотрансформатор;
• импульсный;
• сварочный;
• разделительный;
• согласующий;
• пик-трансформатор;
• сдвоенный дроссель;
• трансфлюксор;
• вращающийся;
• воздушный и масляный;
• трехфазный.

Особенностью автотрансформатора является отсутствие гальванической развязки, первичная и вторичная обмотка выполнены одним проводом, причем вторичная является частью первичной. Импульсный масштабирует короткие импульсные сигналы прямоугольной формы. Сварочный работает в режиме короткого замыкания. Разделительные используются там, где нужна особая безопасность по электротехнике: влажные помещения, помещения с большим количеством изделий из металла и подобное. Их k в основном равен 1.

Пик-трансформатор преобразует синусоидальное напряжение в импульсное. Сдвоенный дроссель – это две сдвоенные катушки, но по своим конструктивным особенностям относится к трансформаторам. Трансфлюксор содержит сердечник из магнитопровода, обладающего большой величиной остаточной намагниченности, что позволяет использовать его в качестве памяти. Вращающийся передает сигналы на вращающиеся объекты.

Воздушные и масляные трансформаторы отличаются способом охлаждения. Масляные применяются для масштабирования большой мощности. Трехфазные используются в трехфазной цепи.

Более подробную информацию можно узнать о коэффициенте трансформации трансформатора тока в таблице.

Номинальная вторичная нагрузка, В	3	5	10	15	20	30	40	50	60	75	100
Коэффициент, n	Номинальная предельная кратность
3000/5	37	31	25	20	17	13	11	9	8	6	5
4000/5	38	32	26	22	20	15	13	11	10	8	6
5000/5	38	29	25	22	20	16	14	12	11	10	8
6000/5	39	28	25	22	20	16	15	13	12	10	8
8000/5	38	21	20	19	18	14	14	13	12	11	9
10000/5	37	16	15	15	14	12	12	12	11	10	9
12000/5	39	20	19	18	18	12	15	14	13	12	11
14000/5	38	15	15	14	14	12	13	12	12	11	10
16000/5	36	15	14	13	13	12	10	10	10	9	9
18000/5	41	16	16	15	15	12	14	14	13	12	12

Почти у всех перечисленных приборов есть сердечник для передачи магнитного потока. Поток появляется благодаря движению электронов в каждом из витков обмотки, и силы токов не должны быть равны нулю. Коэффициент трансформации тока зависит и от вида сердечника:

Коэффициентом трансформации трансформаторов называется отношение напряжения обмотки высшего напряжения (ВН) к напряжению обмотки низшего напряжения (НН) при холостом ходе:

Где: Кл- коэффициент трансформации линейных напряжений;

U1 — линейное напряжение обмотки ВН;

U2 — линейное напряжение обмотки НН.

При определении коэффициента трансформации однородных трансформаторов или фазного коэффициента трансформации трехфазных

трансформаторов отношение напряжения можно приравнять к отношению чисел витков обмотки

где: Кф — фазный коэффициент трансформации;

U1ф,U2ф — фазные напряжения обмоток ВН и НН соответственно;

WI,W2 — число витков обмоток ВН и НН соответственно.

При измерении линейного коэффициента трансформации трехфазного трансформатора равенство отношения высшего и низшего линейных напряжения обмоток и соответственно числа витков ВН и НН сохраняется лишь при одинаковых группах соединения этих обмоток.

Если первичная и вторичная обмотки соединены по одинаковой схеме, например, обе в звезду, обе в треугольник и так далее, фазный и линейный коэффициенты трансформации равны друг другу. При различных схемах соединений обмоток, например, одной в звезду, а другой в треугольник, линейньй и фазный коэффициенты трансформации неодинаковы (они в данном случае отличаются друг от друга в 3 раз).

Определение коэффициента трансформации производится на всех ответвлениях обмоток и для вех фаз. Эти измерения, кроме проверки самого коэффициента трансформации дают возможность проверить также правильность установки переключателя напряжения на соответствующих ступенях, а также целостность обмоток.

Для определения коэффициента трансформации применяют метод двух вольтметров (рис.2)

Рис.2 Определение коэффициента трансформации.

Со стороны высокого напряжения (ВН) подводится трехфазовое напряжение 220 В и измеряется напряжение на вторичной обмотке.

Внимание! Напряжение подводится только к обмоткам ВН (А, В, С). Результаты измерений заносятся в таблицу 2

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Пределы измерения вольтметров: PV1-250 В,PV2-15В

Результаты измерений заносятся в таблицу 2. Пределы измерения вольтметров: PV1-250 В,PV2-15В.

Примечание: В данной работе трансформатор имеет одно положение переключателя.

Коэффициент трансформации отдельных фаз, замеренных на одних и тех же ответвлениях не должен отличаться друг от друга более чем на 2%.

Схемы подключения счетчика через трансформаторы тока

Для правильного учета электроэнергии с применением ТТ необходимо соблюдать полярность подключения их обмоток: начало и конец первичной имеют обозначение Л1 и Л2, вторичной — И1 и И2.

Схемы полукосвенного подключения трехфазных электросчетчиков (с применением только ТТ) могут быть выполнены в разных вариантах:

Семипроводная. Это устаревшая и наименее предпочтительная в плане электробезопасности схема ввиду наличия связи токовых и измерительных цепей — токовые цепи электросчетчика находятся под напряжением.

Десятипроводная схема. Более предпочтительная и рекомендуемая для использования в настоящее время. Отсутствие гальванической связи токовых цепей прибора учета и цепей напряжения делает подключение счетчика более безопасным.

Схема подключения электросчетчика через испытательную колодку .Согласно требований ПУЭ п. 1.5.23 должна применяться при включении образцового счетчика через ТТ. Наличие испытательной коробки позволяет осуществлять шунтирование, отключение токовых цепей, подключение прибора учета без отключения нагрузки, пофазное снятие напряжение с измеряемых цепей.

Подключение выполняется на основе десятипроводной схемы, ее отличие от последней состоит в наличии специального испытательного переходного блока между электросчетчиком и ТТ.

С соединением ТТ в “звезду”. Одни выводы вторичных обмоток ТТ соединяются в одной точке, образуя соединение «звезда», другие — с токовыми катушками счетчика, также соединяемые по схеме «звезда».

Недостаток такого способа подключения учета — большая сложность коммутации и проверки правильности сборки схемы.

Определение электроэнергии и ее измерение

Электроэнергия — это форма энергии, производимая и передаваемая в электрическом виде.

Определение и измерение электроэнергии являются важными процессами, необходимыми для контроля и учета энергопотребления. Измерение электроэнергии позволяет определить количество энергии, потребляемой и передаваемой в электрической сети.

Существует несколько способов измерения электроэнергии:

• Механический способ — в этом случае используется специальное устройство, называемое электросчетчиком, которое регистрирует количество энергии, прошедшей через счетчик. Он основан на использовании электромагнитных явлений и механических измерительных механизмов.
• Электронный способ — в данном случае используется электронный счетчик, оснащенный микропроцессором и датчиками тока и напряжения. Этот способ обеспечивает более точное измерение и имеет дополнительные функции, такие как хранение данных и коммуникационные возможности.
• Элементарный способ — данный способ основан на расчетах при известных значениях тока и напряжения. Умножение этих значений дает активную или реактивную мощность, которая может быть использована для расчета электроэнергии.

Для более точного измерения электроэнергии также необходимо учитывать коэффициент трансформатора. Коэффициент трансформатора — это отношение напряжений на первичной и вторичной сторонах трансформатора. Он необходим для корректного измерения энергии при пониженных или повышенных напряжениях. При расчете электроэнергии с учетом коэффициента трансформатора необходимо умножить активную или реактивную мощность на квадрат коэффициента трансформатора.

Пример расчета электроэнергии с учетом коэффициента трансформатора
Показания счетчика, кВт
Ток на первичной стороне, А
Ток на вторичной стороне, А
Коэффициент трансформатора, К
Электроэнергия, кВт·ч

100
10
20
0.5
2000

150
15
30
0.5
4500

Таким образом, определение электроэнергии и ее измерение с учетом коэффициента трансформатора позволяют более точно контролировать и учитывать энергопотребление, что является важным фактором для энергетической эффективности и экономии.

Методы коррекции и улучшения коэффициента трансформации

Коэффициент трансформации является важным параметром для точности измерений в счетчиках энергии. Он определяет отношение между током, проходящим через измерительное устройство, и током в сети. Если коэффициент трансформации не соответствует реальным условиям, измерения могут быть неточными.

Существуют различные методы коррекции и улучшения коэффициента трансформации, которые позволяют повысить точность измерений. Рассмотрим некоторые из них:

• Калибровка счетчика: Этот метод включает в себя сравнение показаний счетчика с известными значениями и настройку коэффициента трансформации для минимизации ошибки измерения. Калибровка может быть проведена с помощью специализированного оборудования.
• Использование компенсационных схем: Эти схемы позволяют учесть дополнительные факторы, такие как токи нагрузки и влияние окружающей среды, которые могут искажать измерения. Компенсационные схемы позволяют улучшить точность измерений путем коррекции коэффициента трансформации.
• Повышение качества сигнала: Проведение работ по улучшению качества сигнала может помочь снизить ошибку измерений, связанную с коэффициентом трансформации. В этом случае используется специальное оборудование и методы, направленные на устранение помех и искажений в сигнале.

Выбор метода коррекции и улучшения коэффициента трансформации зависит от конкретной ситуации и требований к точности измерений

Важно учитывать физические и технические особенности системы, а также возможности и доступное оборудование для реализации необходимых мероприятий

В любом случае, целью данных методов является обеспечение более точных и надежных измерений в счетчиках энергии, что позволяет эффективнее управлять потреблением электроэнергии и осуществлять контроль над энергетическими процессами.

Как рассчитать коэффициент трансформации

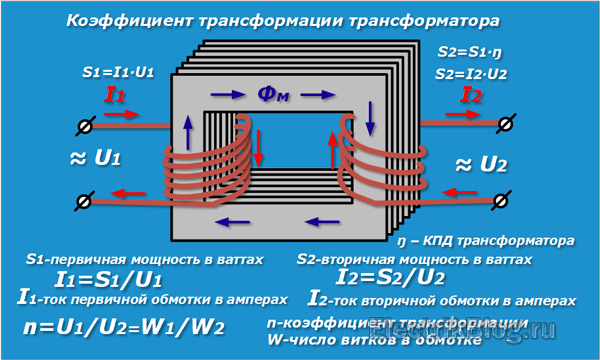

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

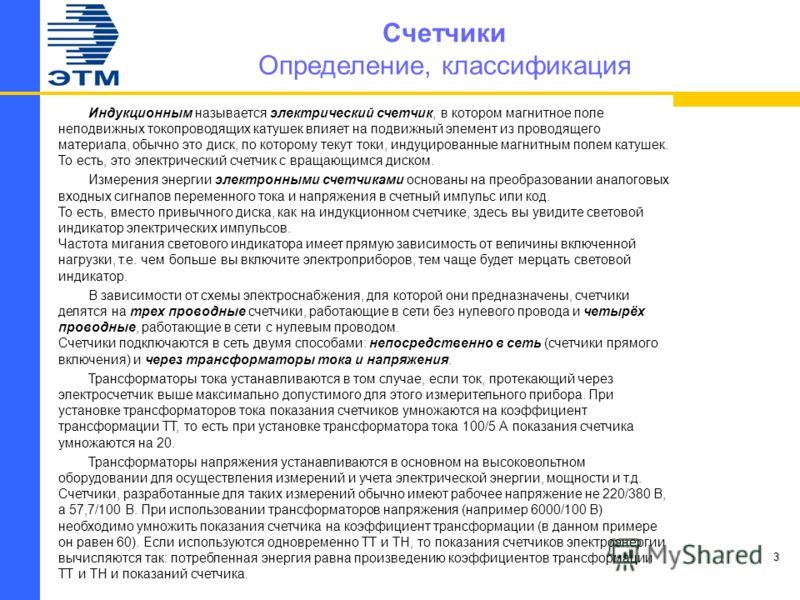

Механические или индукционные приборы учета электроэнергии

Механические или индукционные приборы учета электроэнергии широко применяются в нашей жизни. Эти приборы работают на принципе вращения магнитного поля. Механическое устройство представляет собой вращающийся диск, на который находятся несколько катушек с магнитными сердечниками. Под действием переменного тока, создаваемого прибором, возникает переменное магнитное поле, которое вызывает вращение диска.

Расход электроэнергии измеряется числом оборотов диска, которые происходят за определенный период времени. Результат измерения представляется в кВт.ч.

Индукционные приборы учета

Индукционные приборы учета работают по принципу возбуждения электродвигателя и измерения числа оборотов его вала. В этих приборах используются две обмотки, одна из которых подключается к основной цепи, а другая к нагрузке.

При прохождении через первую обмотку переменного тока в ней возникает электрическое поле, которое воздействует на вторую обмотку и вызывает ток в ней. Разность обмоток вызывает механическое перемещение вала электродвигателя, которое связано с оборотами.

Коэффициент трансформации счетчика электроэнергии необходимо определить для точного измерения потребленной электроэнергии.

Назначение трансформаторов тока простыми словами

Основная задача

Трансформатор тока (сокращенное общепринятое обозначение ТТ) создан для работы в электрических схемах как простой преобразователь, способный с высокой точностью пропорционально понижать токи высоких величин до номинальных вторичных значений без изменения частоты сигнала.

На его вход подается первичный переменный ток большой величины, а по выходной цепочке протекает уменьшенное, преобразованное значение нагрузки.

Этот процесс легко представить совмещенными графиками синусоид обоих токов с их отображением на простой векторной диаграмме единичной окружности.

Синусоида первичного тока I1, проходящего по силовым шинам, показана графиком с высокой амплитудой, которая может превышать, например, 100 или 200 ампер. Допустим, что она отстоит от начала координат на какой-то угол α.

Ее форма и величина станет преобразовываться в ТТ во вторичную величину I2 со значительно меньшей амплитудой, например, 1 или 5 ампер.

Графики синусоидальных гармоник легко упрощаются векторными выражениями, построенными на плоскости единичной окружности. Они облегчают понимание происходящих процессов, позволяют проще их анализировать.

Векторная диаграмма просто рисуется и наглядно показывает пропорции величин каждой составляющей и их направление.

Сейчас же сделаем простой вывод: в любой момент времени ti синусоида I2 повторяет форму сигнала I1 и отличается от нее строго на определенную величину, называемую коэффициентом трансформации Ктт.

Его так и записывают на шильдике корпуса: выражением отношения первичного тока, показанного на первом месте, ко вторичному, например, 200/5.

В принципе здесь используется та же технология и маркировка, что у обычного трансформатора напряжения, где вместо ампер показываются вольты.

Практическое применение

Трансформаторы тока создаются в качестве измерительных приборов, обладающих определенными метрологическими характеристиками. Они работают в цепях измерения и схемах защитных устройств.

Их оценивают классами точности по двум параметрам:

1. Отклонению реальной амплитуды вторичного тока от расчетного значения, вычисленного по коэффициенту трансформации.
2. Смещению по времени угла вторичной синусоиды ẟ относительно первичного сигнала.

Для сведения: в результате трансформации ТТ частота вторичного сигнала не меняется, остается прежней. Погрешности образуются только по углу ẟ и амплитуде, но они не существенны для измерений, осуществляемых в бытовой электропроводке.

Далее разбираемся с конструкцией и принципами работы.
