Как соединить светодиодную ленту между собой: способы соединения и инструмент

Коннектор не закрывается

Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?

1 of 2

Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.

Конечно, второй кусок светодиодной ленты от этого проиграет. Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.

Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

В каких ситуациях нужно соединять ленту

Особых сложностей в процессе монтажа любой ленты нет, возникают проблем, когда что-то идет не по плану. Разберем несколько основных ситуаций, почему нужно соединять ленты.

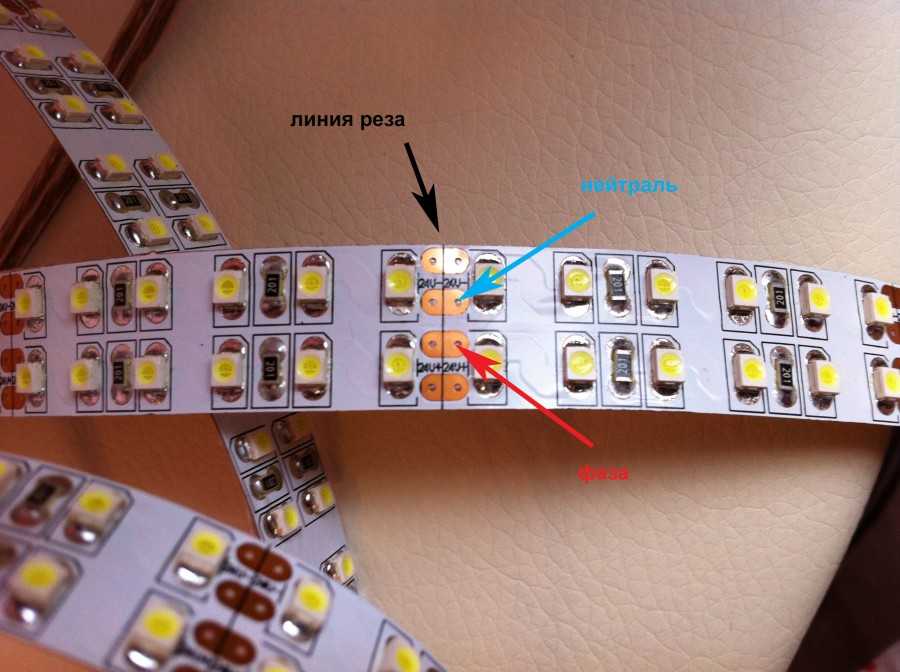

Изначально хочется вспомнить светодиодную ленту на 220 Вольт. Она своеобразна, если перегорает хотя бы один светодиод, заменять нужно целый метр.

При установке любой подсветки в доме может оказаться, что ленты слишком мало, или был отрезан слишком большой участок, бывает, когда она попросту повреждается. Добавление нового участка полностью решит эту ситуацию. Узнайте о том, как установить светодиодную ленту на потолок.

Разновидности

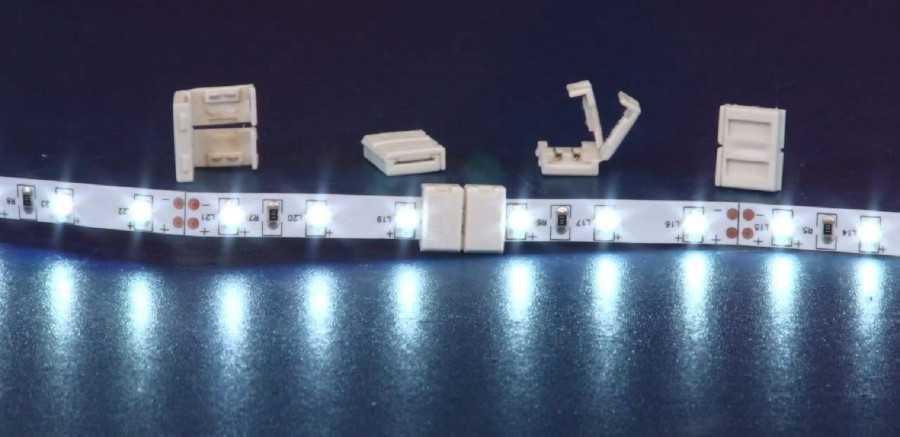

Их можно использовать как для соединения нескольких лент между собой.

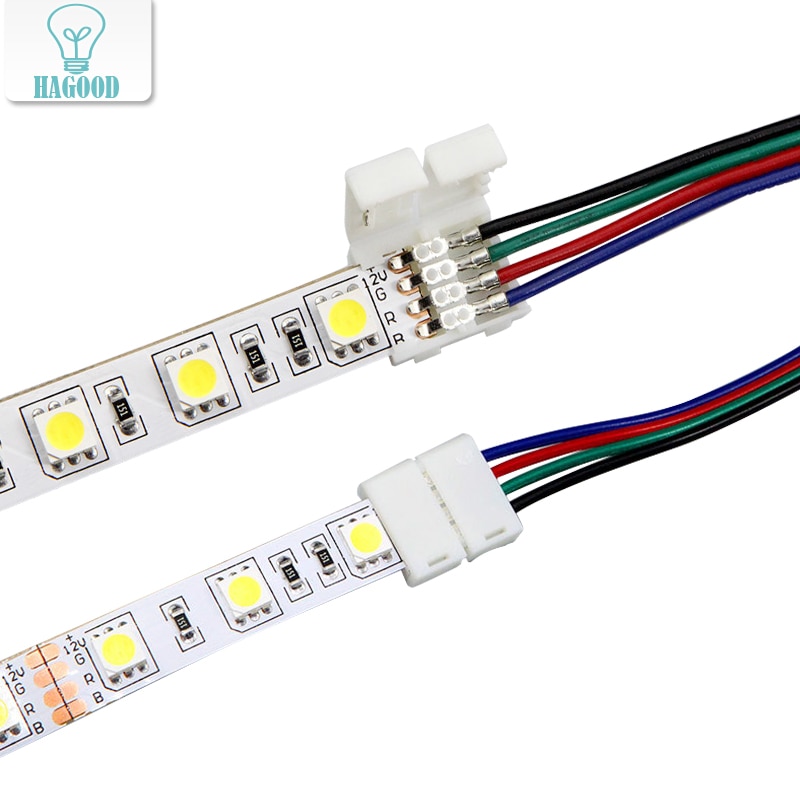

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

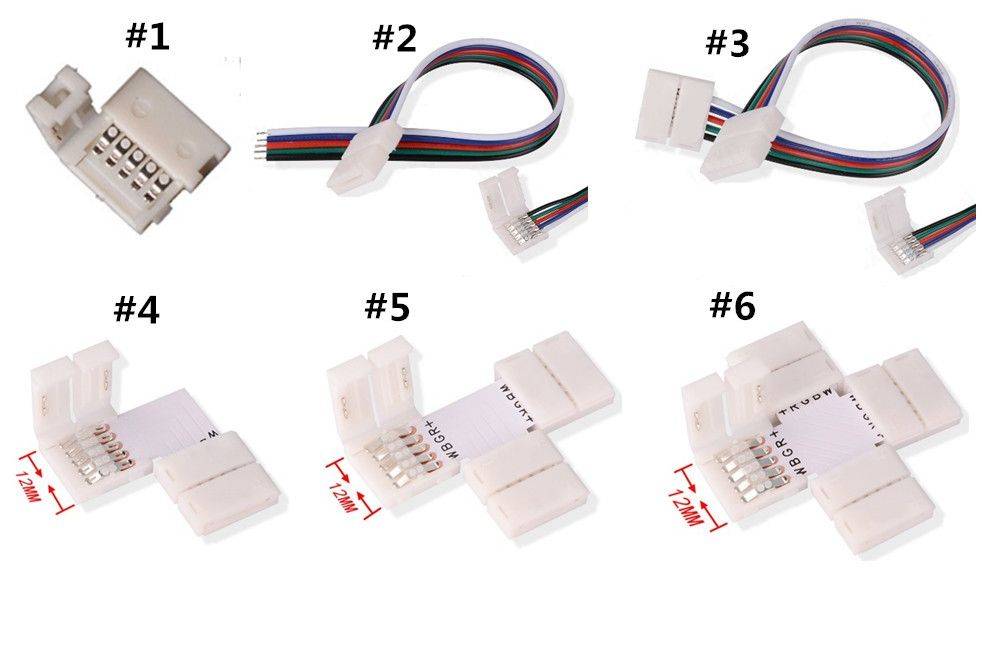

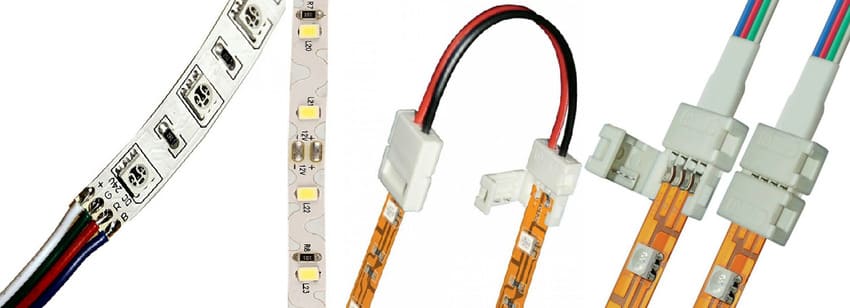

Виды коннекторов

1 of 4

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

1 of 6

Преимущества коннекторов перед пайкой:

относительно небольшая стоимость

#td_uid_9_65b0bcfb16f60 .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_65b0bcfb16f60 .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_65b0bcfb16f60 .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat;
}

1 of 3

простота монтажа

отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

подверженность окислению

неспособность пропускать большие токи

потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

ширина светодиодной ленты
ширина коннектора для светодиодной ленты

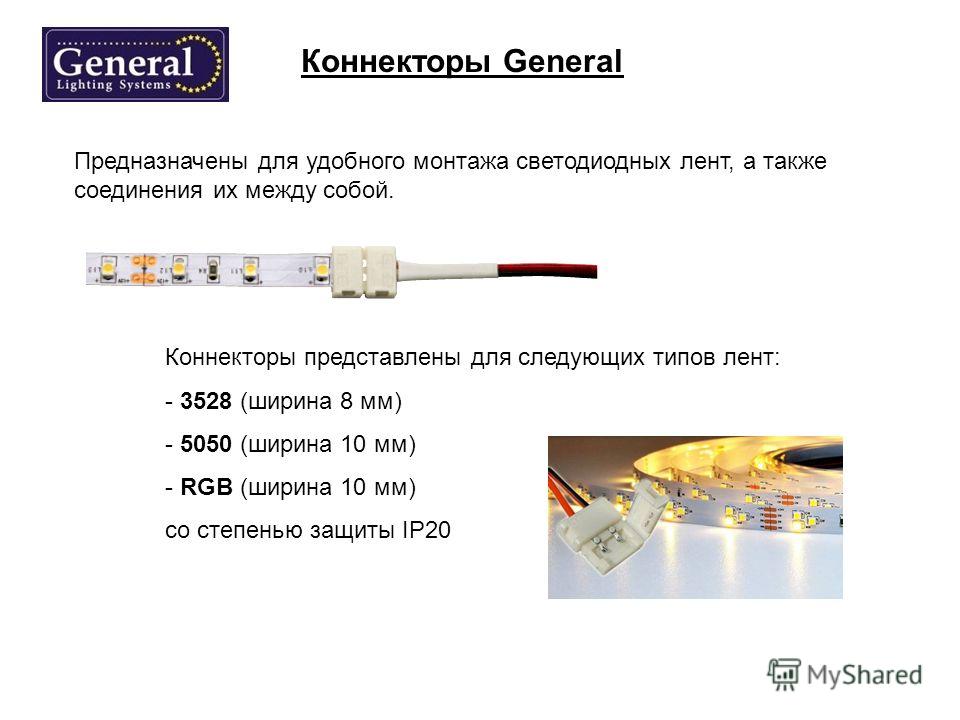

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

для непосредственного соединения ленты с лентой на прямых участках

для соединения строго под углом в 90 градусов

для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

просто прижимные

прижимной коннектор
прижимной коннектор

с защелкой, фиксирующей верхнюю крышку

прокалывающие

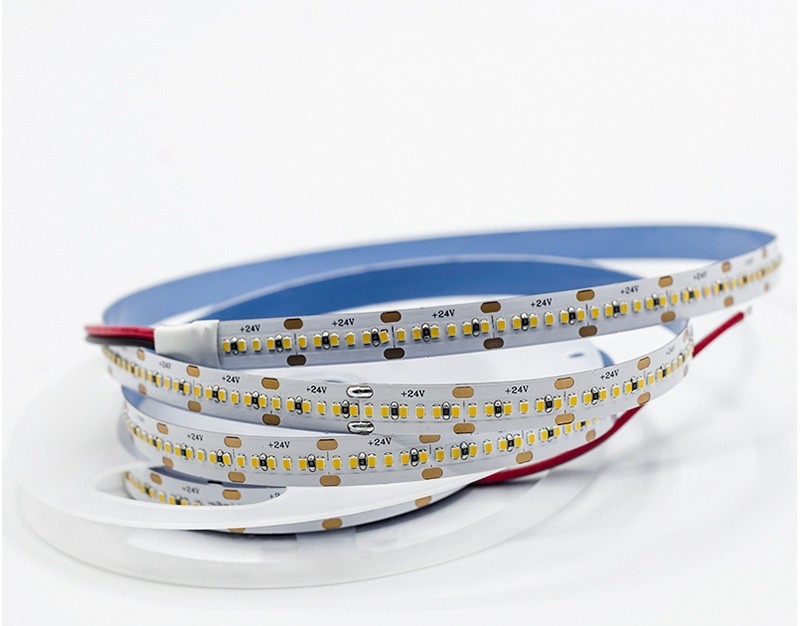

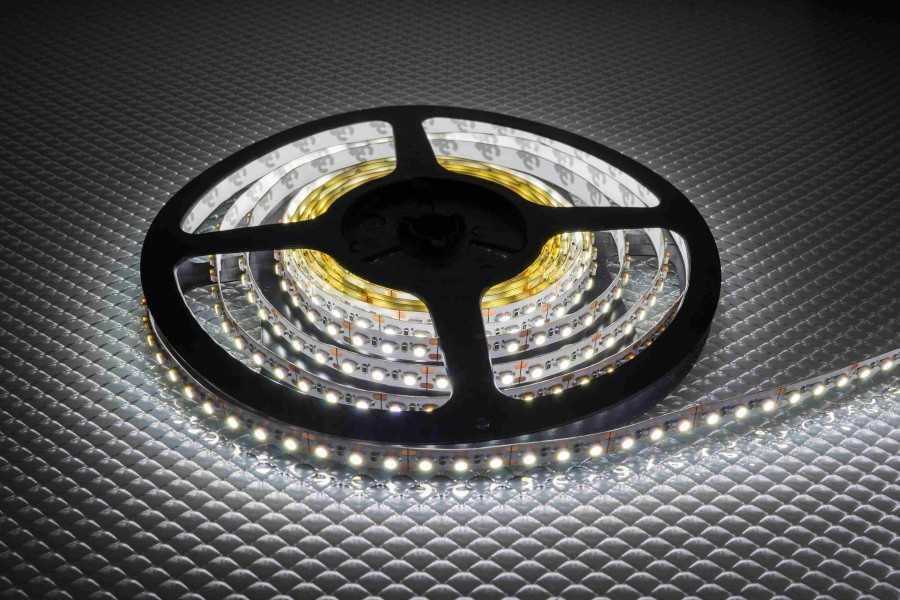

О светодиодных лентах

Итак, прежде чем осуществлять монтаж гибкой LED своими руками, пробовать делать изгиб, необходимо знать о конструктивных особенностях этого электрического элемента. В конструкцию светодиодной платы входят следующие детали:

Гибкая печатная плата, с токопроводящими контактными полосами по всей длине. Используется для соединения элементов схемы, подачи электрического тока на каждый диодный элемент.
Радиотехнические компоненты. К ним относятся сами LED диоды, резисторы, микросхемы, которые обеспечивают стабильное напряжение, необходимое для работы всей схемы.
Прозрачная силиконовая оболочка. Выполняет роль защиты всей схемы от влажности, механических воздействий, а также придает жесткость конструкции.

Конструкция ленты

Гибкая диодная плата, с внутренней стороны может оснащаться клеящей полосой, для быстрого монтажа на плоскость некоторых поверхностей.

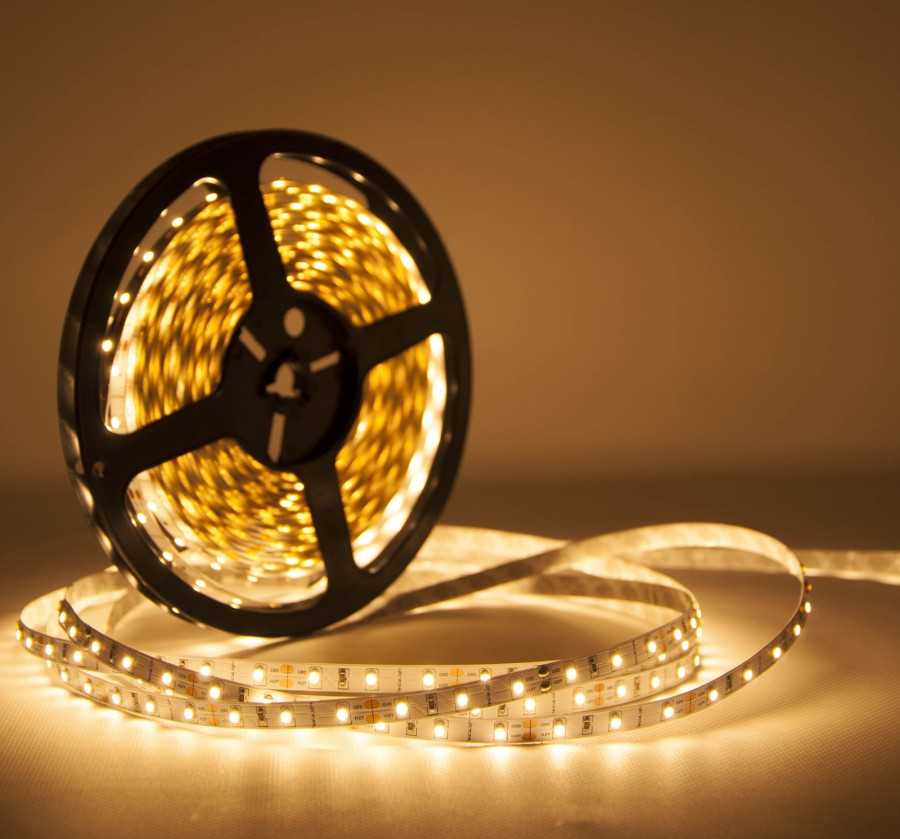

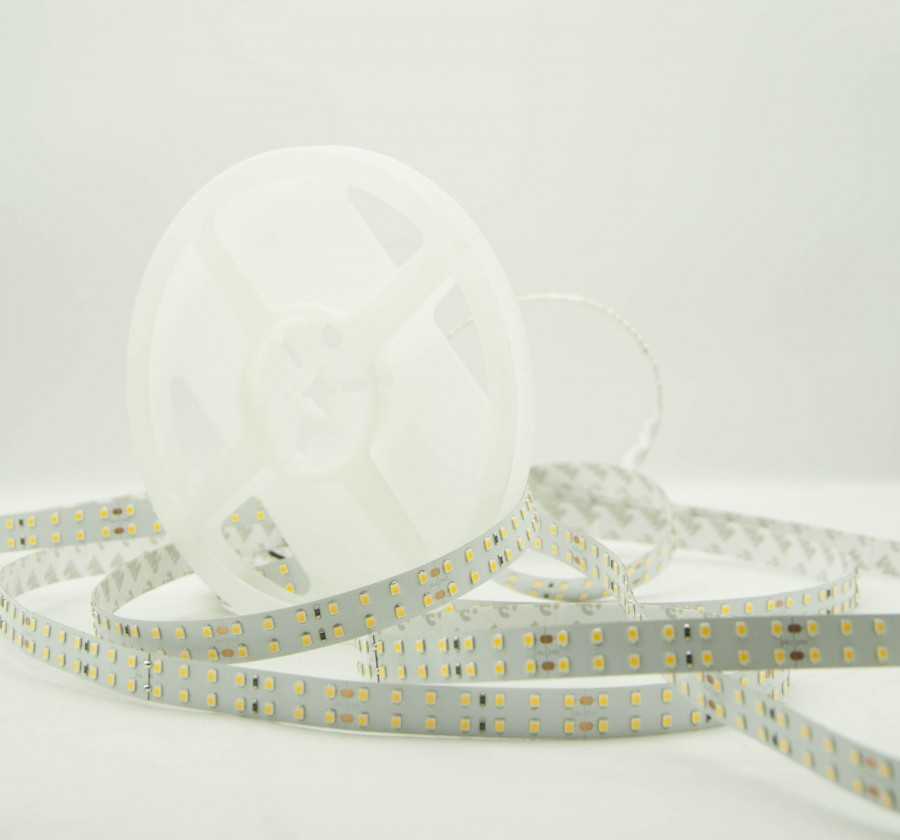

Светодиодная лента поставляется отрезками длиной от 1 до 5 метров. Ее можно укорачивать или удлинять. В схеме предусмотрены специальные точки, помеченные специальным значком, оснащенные контактами для пайки.

Каким образом подключаются диоды

Прежде чем приступать к пайке светодиодов (например, типа SMD), необходимо знать, каким образом они подключаются к схеме или последовательно друг к другу (если речь идет о светодиодных лентах).

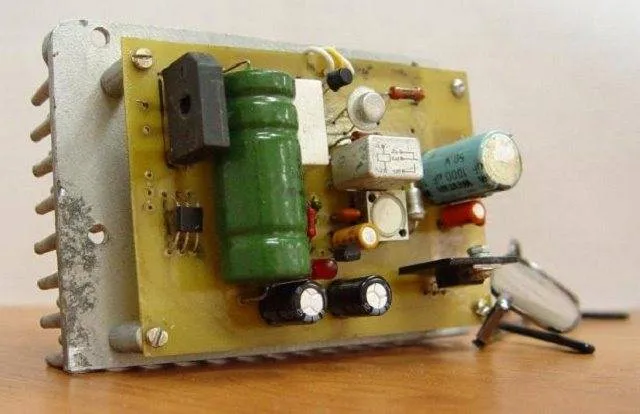

Стабилизатор тока

Идеальным вариантом для светодиодов является подключение их через стабилизатор тока. При этом следует помнить, что такие стабилизаторы обойдутся несколько дороже, чем единичные светодиоды (например, типа SMD). Это нужно учитывать, при самостоятельной сборке радиоэлектрических приборов.

Для того чтобы запитать светодиоды желтого и красного свечения, зачастую необходимо напряжение в 2,0 В. В то же время для питания светодиодов синего, зеленого и белого цветов — 3,0 В. Разобраться в этом вопросе поможет следующий пример:

в наличии имеется батарея на 12 В, а также светодиоды на 0,02 А и 2,0 В;
самым простым решением здесь будет подача напряжения в 2,0 В на каждый диод;
при этом лишние 10 В необходимо будет погасить при помощи резистора. Его еще часто называют сопротивлением;
используя закон Ома, вычисляем величину сопротивления (R = U/I). В результате получаем R = 10,0/0,02 = 500 Ом;
также, чтобы уберечь сопротивление от лишнего тепла, необходимо провести расчеты его мощности. В результате получится Р = 10,0 * 0,02 А = 0,2 Вт.

Для большей надежности необходимо брать сопротивление немного большей емкости

Обратите внимание! При увеличении мощности сопротивления естественным образом увеличатся его габаритные размеры. Зная вышеприведенные аспекты, вы сможете правильно подключить светодиоды к батарее, используя для этого резистор. Главное здесь точно соблюдать полярность используемых деталей

Главное здесь точно соблюдать полярность используемых деталей.

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

Маломощный паяльник с тонким жалом для светодиодной ленты
Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.
Подготавливаем два отрезка соединяемой ленты
Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.
Разрезанная лента с зачищенными контактами

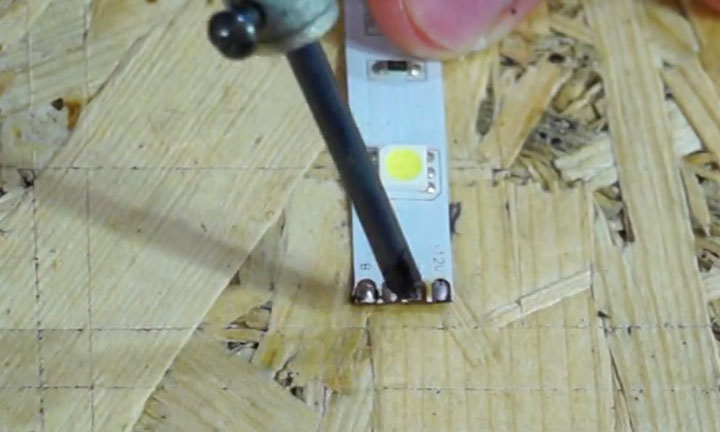

Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.
Разрезанная светодиодная лента с нанесенным на контакты припоем
Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».
Спаянная светодиодная лента
Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.
После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.
Спаянная 20 метровая светодиодная лента

Соединение с проводами

Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.
Правильно разрезаем светодиодную ленту
Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.
Провода двух цветов для спайки отрезков светодиодных лент
Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.
Сгибаем провода для пайки под углом
Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.
Припаянные к светодиодной ленте провода
В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.
Термоусадочная трубка для места спайки провода и светодиодной ленты
Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

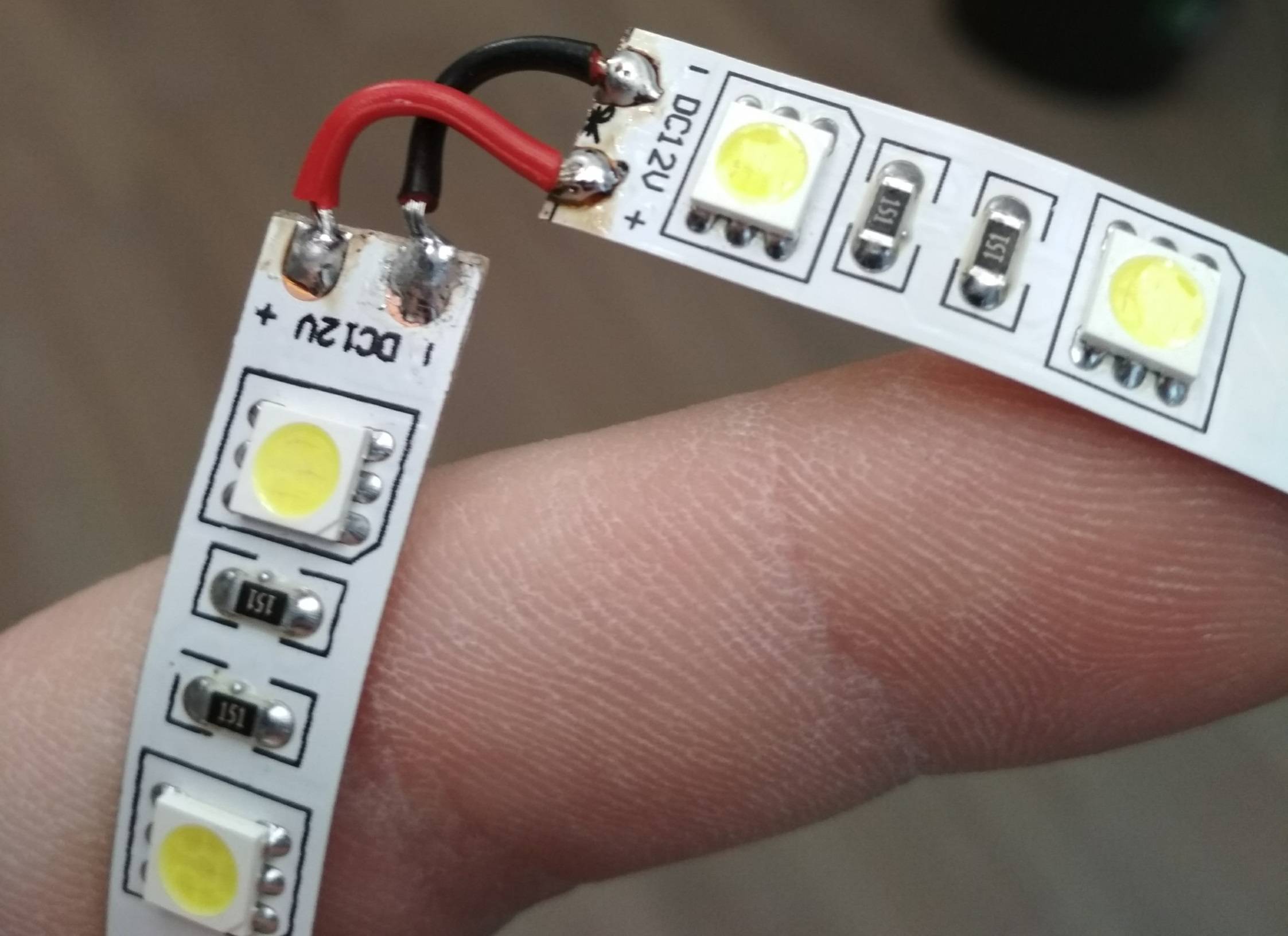

Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

Паяльник 20-40 Вт или паяльную станцию.
Припой.
Универсальный монтажный держатель (по возможности).
Кусачки.
Ножницы.
Ножик (для зачистки контактов).
Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
Проверить качество пайки (как это сделать сказано ниже в статье)
Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Как соединить две ленты между собой?

Соединение отрезков ленты можно сделать термически (пайкой) или механическим способом – с помощью коннекторов.

Типы соединений

С помощью пайки

Для пайки требуются специальные паяльные инструменты и материалы:

Паяльник со срезным или конусом заточенным жалом;
Оловянно-свинцовый припой, желательно ПОС-60 (проволочный припой с флюсом внутри для паяльников с острозаточенным жалом);
Флюс (живичная канифоль, бура, паяльный жир);
Монтажный провод, желательно, сдвоенный разноцветный или с цветовой меткой;
Термоусадочная трубка, подходящего диаметра.

Также необходим некоторый опыт, как нужно паять светодиодную ленту. Потому что недостаточный прогрев металлической контактной площадки не позволит произойти лужению поверхности. А чрезмерный перегрев вызовет отслаивание медных дорожек и повреждение изделия. Впрочем, если правильно следовать описанию ниже процесса пайки, то удастся сделать очень качественное соединение даже не имеющему в этом никакого опыта. Чтобы нормально запаять контакт, необходимо залудить жало паяльника.

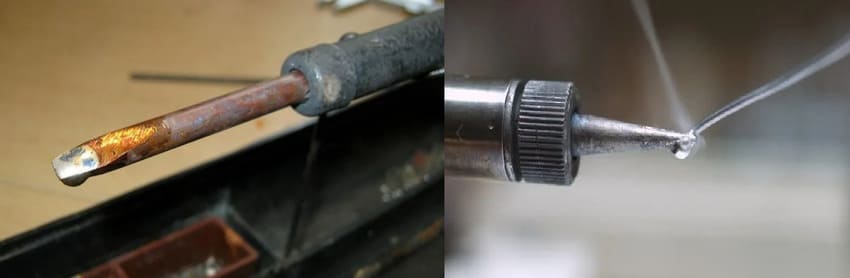

Паяльники с залуженным жалом

Температура пайки светодиодной ленты должна быть не более 350°С.

Соединение без пайки

Очень быстрое и неплохое по качеству соединение можно сделать с помощью коннекторов. Для этого в продаже есть большой их ассортимент. Однако, если изделие намечено эксплуатировать в условиях повышенной влажности, то ожидать отличного контакта в этом случае не приходится. Впрочем, через некоторое время можно проанализировать состояние соединения. Если места контактов окислились, то потребуется их демонтировать, очищать и по-новому подключать.

Что нужно для пайки

Внешний вид паяльной станции с феном

Составим список, что нам нужно:

Паяльник 20-40 Вт или паяльную станцию.
Припой.
Универсальный монтажный держатель (по возможности).
Кусачки.
Ножницы.
Ножик (для зачистки контактов).
Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

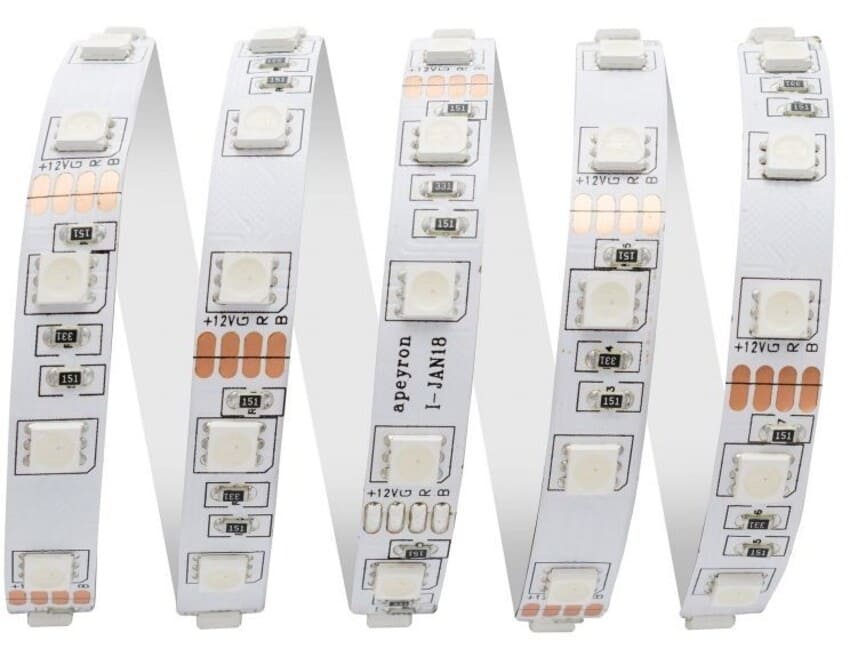

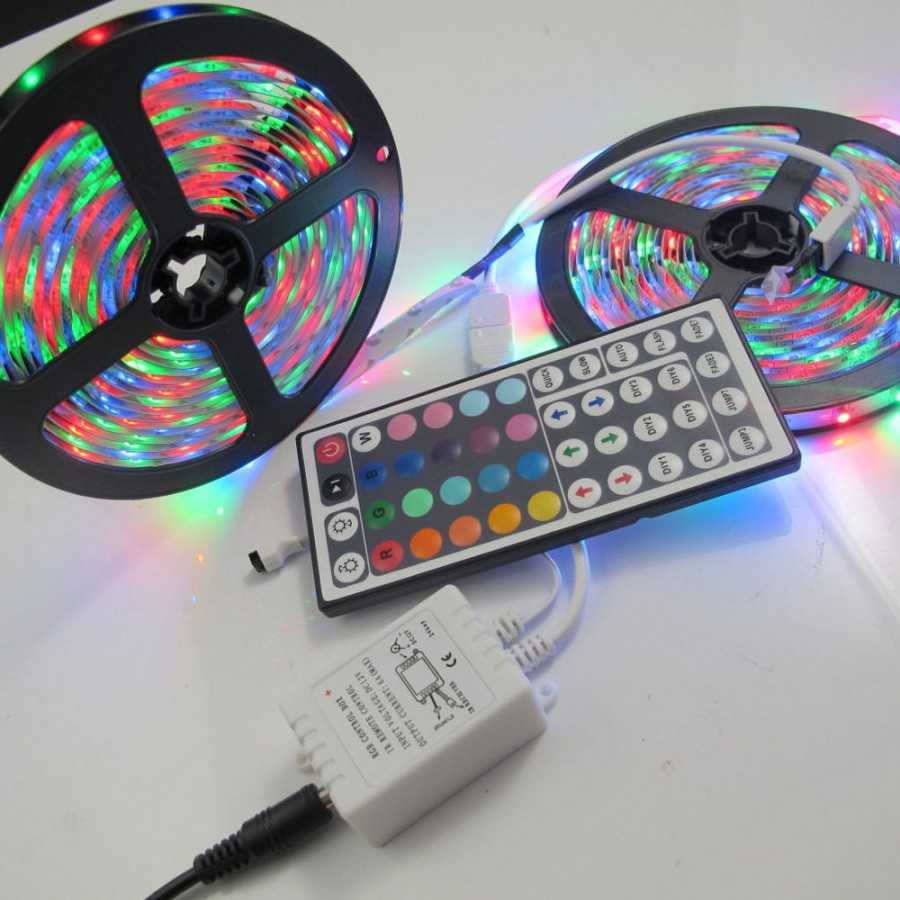

Светодиодная RGB лента

Если у вас светодиодная лента RGB, то вы наверное заметили, что у нее контакты для пайки находятся довольно близко друг от друга.

Поэтому при пайке такой подсветки, обязательно контролируйте, чтобы не произошло замыкание площадок оловянной дорожкой.

Если такое все же случилось, а вы этого не заметили, то минимум что произойдет – это перепутаются цвета, либо какие-нибудь из них исчезнут.

А вот если замкнет плюсовой контакт и какой-нибудь из минусов, то это может привести к выходу из строя блока питания, либо самой ленты.

Что делать, если площадки все же перекрылись припоем? Чтобы исправить это, подносите кончик паяльника опять к площадкам, разогреваете олово и проводите между контактами обыкновенной зубочисткой.

Процесс пайки у RGB такой же самый как у простой одноцветной светодиодной ленты. Наносите флюс (4 капли).

Создаете оловянные “подушечки”.

После чего проводки поочередно утапливаете внутри.

Чтобы сделать отвод от 4-х или даже 5-ти (RGBW) контактов в сторону, и при этом не мешать подключению второго отрезка ленты, припаивайте всего по одному контакту на каждом модуле.

Либо паяйте все 4 провода не в самом конце, а на предпоследнем модуле.

Лента все равно будет светиться исправно, в не зависимости от того, в каком месте пайка.

Таким образом имея нормальный паяльник, припой и хороший флюс, научиться паять светодиодную ленту может любой новичок.

Подробнее

Как соединить светодиодную ленту — 85 фото устройства и подключения LED лент

Современный мир уже трудно представить без красивых ярких огней на магазинных фасадах, витринах бутиков, прилавков торговых центров и на развлекательных площадках. Иногда и в домашних условиях. Всё это великолепие стало возможным благодаря созданию и применению светодиодных лент. Они могут быть однотонные или разноцветные, их используют и для украшения рекламных щитов на улицах города.

Светодиодные ленты ещё называют LED-ленты, производят их, как правило, разных размеров длиной по 5 метров. Благодаря их пластичности они могут принимать разные формы и воплощать разнообразные световые эффекты. Но, чтобы сделать длинную светодиодную ленту, нужно знать, как соединить ленту между собой.

Краткое содержимое статьи:

Необходимость соединения лент

LED-лента представляет собой длинную хорошо гнущуюся полоску, с закрепленными на ней светодиодами через одинаковые расстояния. Светодиодные лампочки соединены единой цепью вдоль всей гибкой полосы. Для разреза ленты имеются специальные отметки, около которых расположены места для возможного соединения проводков.

Светодиодные ленты производятся в разных видах, которые различны по цвету и типу свечения. На фото светодиодной ленты это хорошо видно. Кроме того на 1 метре изделия может размещаться разное количество светодиодов. В некоторых случаях 5 метров ленты бывает недостаточно, поэтому её обычно наращивают, т.е. соединяют ленты между собой.

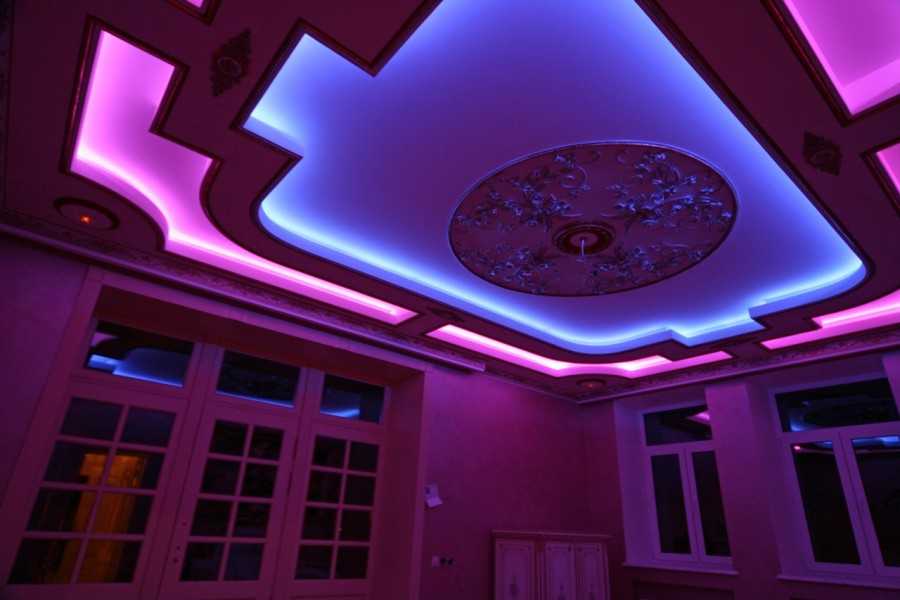

Так, длинная лента может понадобиться для подсветки подвесных потолочных конструкций либо габаритных аквариумов. Для использования лент во влажной среде ленты покрывают специальным покрытием, которое надежно защищает конструкцию от влаги. В остальных случаях подойдут обычные ленты.

Способы соединения лент

Для соединения светодиодных лент используют коннектор или пайку. Не каждый знаком с этими способами, поэтому следует разобраться, как соединить ленту коннектором, а как при помощи пайки. На самом деле соединить ленту коннектором совсем не сложно, для этого требуется просто купить его в магазине или на рынке.

Чтобы соединить две ленты между собой понадобятся только ножницы и коннектор. Сам процесс соединения светодиодных лент без пайки состоит их следующих этапов и не потребует много времени:

сначала нужно узнать, количество контактов на ленте, их может быть три или четыре. Значит, коннектор должен иметь четыре гнезда.
для подготовки ленты достаточно аккуратно снять с неё покрытие, чтобы не повредить контакты.
затем конец одной ленты соединяем с коннекторными гнездами другой, и надежно фиксируем.
точно так поступаем и с другой лентой.
обязательно проверьте соблюдение полярности. Все необходимые отметки и обозначения есть на поверхности ленты.
в конце процесса закрываем крышку.

Тут же возникает вопрос, а как соединить светодиодную ленту под углом, если необходима подсветка на углах потолка или других поверхностях? Для этого стоит воспользоваться специальными угловыми коннекторами, которые помогут легко соединить ленту под прямым углом (90 градусов).

Заранее ознакомьтесь с инструкцией, как правильно при помощи пайки соединять светодиодные ленты. Этот способ выполняется в таком порядке:

лента разрезается, для удобства соединения с проводов снимается изоляция,
чистый (без гари) паяльник нагреваем до 300 град., но не доводите до появления красноты,
на ленту наносится капелька канифоли, к ней подносится нужный проводок, и так с остальными проводами. Обязательно придерживайте провода, чтобы канифоль остыла,
зачищаем место пайки от нагара.

При соединении проводов соблюдайте полюсность и не перегревайте паяльник.

Правила соединения лент

Нарезать ЛЕД ленту на куски можно только по специальным отметкам, нанесенным на гибкую основу. Это поперечные полоски с обозначением ножниц. На большинстве конструкций минимальный отрезок содержит три светодиода. Однако, для лент, рассчитанных на питание от 220 В, минимальная нарезка составляет 50 см или 1 м, чтобы на отрезанном участке было не меньше 60 элементов. На линии реза имеются 2 контакта (для многоцветных RGB светильников — 4), которые надо соединить между собой. Необходимо соблюдать простые правила:

на контактах указана полярность, с учетом которой следует соединять отрезки;
направление частей должно быть неизменным — отрезки должны продолжать друг друга;

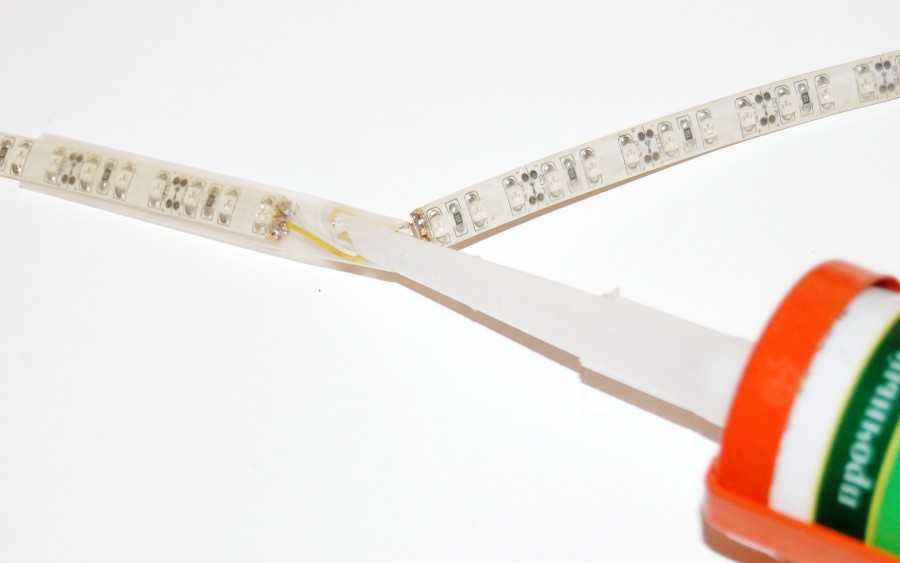

участки соединения следует качественно изолировать с помощью кусочка термоусадочной трубки;
для соединения используются пайка или специальные соединительные устройства — коннекторы.

Если эти правила не соблюдаются, лента после включения не будет светиться. Она представляет собой полупроводниковую конструкцию, в которой ток способен идти только в одном направлении. При ошибочном соединении лента не выйдет из строя, но гореть она не сможет.

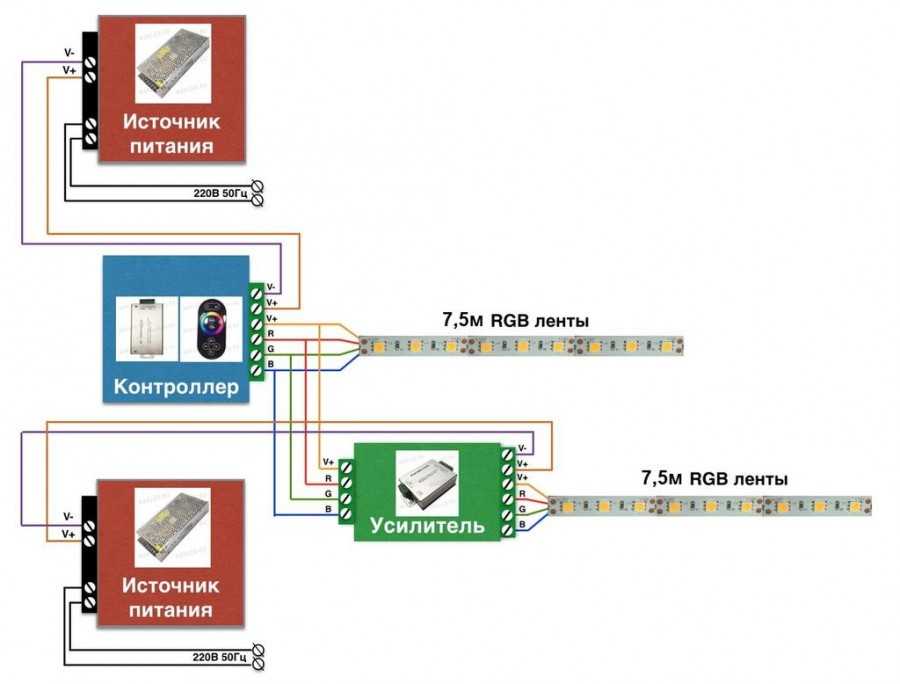

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
