Порядок установки и подключения светодиодной ленты

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.Для обеих схем большая часть выполняемых действий будет одинакова.Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, или воспользуйтесь меню навигации в начале статьи.Предупреждение!Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.

• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.  Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, и соединить их. Или нажмите для перехода.В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.Далее переходим к подключению блока питания или читаем, как соединить части ленты.Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем для автоматической прокрутки.Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

Подключение питания способом пайки припоем

На самом деле припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Чтобы правильно и качественно паять необходимо сначала, покрыть поверхности слоем припоя. Другими словами контактные площадки светодиодной ленты нужно залудить. Затем нужно залуживать концы проводов. Снимите изоляцию с их концов и нарежьте нужной вам длины. Заметьте, что изоляция снимается на 8-10 мм, а после — они подрезаются до отрезков длиной около трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку. Чтобы проверить отсутствие замыкания и правильность пайки рекомендуется воспользоваться мультиметром. Изолировать места пайки не обязательно. Но специалисты рекомендуют надевать термоусадочную трубу и подогреть феном место пайки. Более простой вариант – несколько раз обернуть лентой для изоляции место пайки.

Подключение RGB-ленты без контроллера

Иногда домашние мастера не желают тратиться на дополнительное оборудование. Именно в таких случаях на помощь приходит смекалка. К примеру, в наличие имеется 10 м RGB-ленты, а вот контроллер, как и блок питания, отсутствует. И вот здесь начинаются хитрости. Вместо стандартного блока питания вполне можно использовать адаптер от плазменного или LED-телевизора, который выдаёт 12 В. Главное, чтобы выпрямитель подошёл по параметрам выходной мощности. Единственной проблемой становится то, что таких блоков понадобится 3 штуки – по одному на каждый цвет.

ФОТО: mornsunpower.ruВот такие блоки питания вполне подойдут

Далее, вместо обычного выключателя устанавливается трёхклавишный. Соединение производится следующим образом:

• ноль идёт сразу на блоки питания, а после них снова соединяется в одну линию;
• фазный провод идёт через выключатель, где превращается в три отдельные жилы. Далее, каждая идёт на свой блок питания, а после – на определённый цвет RGB-ленты.

Таким образом, при включении отдельных клавиш будет зажигаться определённый цвет, а при их комбинации – можно будет добиться дополнительных оттенков.

А в качестве общей информации предлагаем ознакомиться с различными вариациями применения RGB-лент в дизайне интерьеров.

1 из 5

ФОТО: dekormyhome.ruФОТО: dekormyhome.ruФОТО: icled.ruФОТО: dekormyhome.ru

Статья по теме:

Защита и безопасность

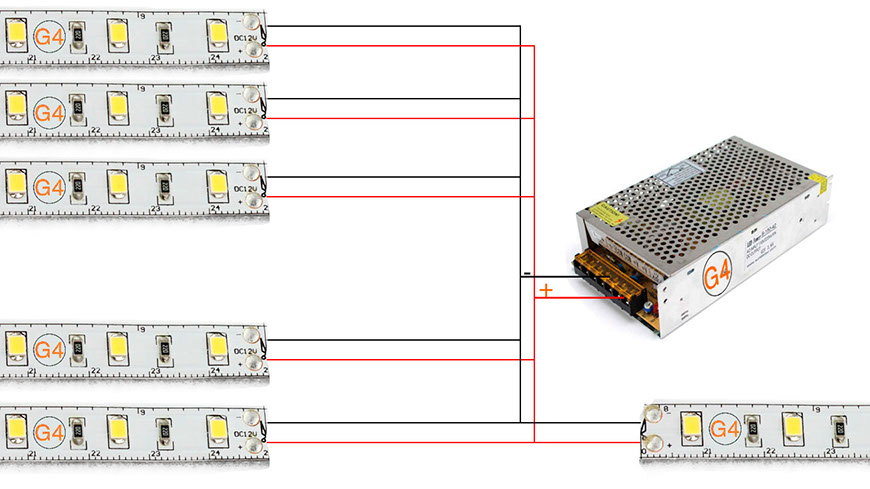

Когда речь идет о подключении нескольких светодиодных лент к одному блоку питания, необходимо обратить внимание на вопросы безопасности и защиты. Мы предлагаем решения, которые обеспечат надежную и безопасную работу вашей системы освещения

Одним из ключевых аспектов безопасности является использование качественного и надежного блока питания. Наша компания предлагает высококачественные блоки питания, которые обеспечивают стабильное и эффективное питание для светодиодных лент.

Дополнительно, мы рекомендуем использовать защиту от короткого замыкания и перегрузки. Данные функции позволяют предотвратить возможные аварийные ситуации, связанные с неправильной работой светодиодных лент или их устройств.

Кроме того, мы предлагаем различные аксессуары для безопасной установки светодиодных лент, такие как крепления, герметичные корпуса и специальные плоские провода. Эти дополнительные элементы обеспечивают надежное и безопасное крепление светодиодных лент, а также защиту от воздействия внешних факторов, таких как влага или пыль.

Все наши товары отвечают строгим стандартам безопасности и надежности, что гарантирует долговечную и безопасную работу вашей системы освещения. Мы предлагаем широкий выбор товаров и услуг, помогая вам создать идеальное решение для вашей системы освещения.

Использование предохранителей

При подключении нескольких светодиодных лент к одному блоку питания, важно обеспечить безопасность и защиту электрической цепи. Один из способов это сделать — использование предохранителей

Предохранители представляют собой устройства, которые защищают электрические цепи от перегрузок и коротких замыканий. Они являются неотъемлемой частью системы подключения светодиодных лент, и их использование рекомендуется для обеспечения стабильной работы и продления срока службы лент.

При подключении нескольких светодиодных лент к одному блоку питания, каждая лента должна быть подключена через отдельный предохранитель. Это позволяет предотвратить перегрузку цепи в случае, если одна из лент выйдет из строя или произойдет нештатная ситуация.

Важно выбрать предохранитель, подходящий по номиналу для заданной мощности блока питания и суммарной потребляемой мощности светодиодных лент. Рекомендуется обратиться к специалисту, чтобы подобрать оптимальный тип и номинал предохранителя для конкретных условий использования

Использование предохранителей при подключении нескольких светодиодных лент к одному блоку питания повышает безопасность и надежность системы, а также позволяет избежать поломок и проблем, связанных с перегрузкой электрической цепи.

О светодиодных лентах

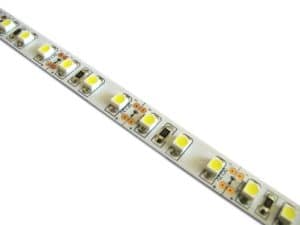

Светодиодная лента – гибкая тонка лента длиной 5 метров оснащенная диодами. Так ее особенностью является возможность наращивать ленту до нужных вам размеров. Ленту также можно разрезать на небольшие отрезки, длиной в несколько сантиметров. Возможно, также придать светодиодной ленте практически любую геометрическую форму. Все это открывает безграничные возможности для создания дизайна и интересных решений в интерьер помещения. Сегодня светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления. Давайте разберемся, как правильно монтировать, резать, сращивать ленту для создания своими руками дизайнерского светового интерьера.

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

• Rб – значение балластного сопротивления;
• Uсети – сетевое напряжение;
• Uном – номинальное напряжение ленты;
• Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Важно! В данном расчете надо пользоваться амплитудным значением сетевого напряжения 310 В. Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом

На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания

Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

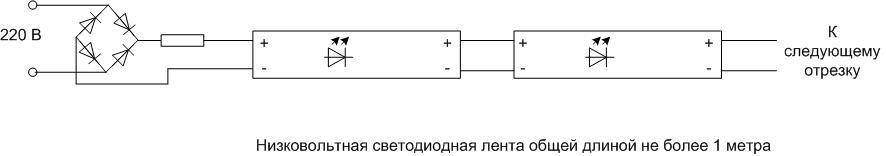

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

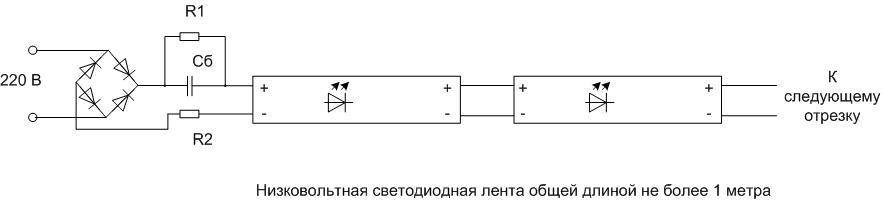

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

• R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
• R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.

Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Схема и особенности подключения светодиодной подсветки к компьютеру

LED подсветка компьютера или рабочего пространства около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. Процедура простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

• украшение пространства;
• оформление участка помещения, определение границусловного «кабинета»;
• освещение внутреннего пространства системногоблока;
• подсветка монитора, снижающая резкость переходаот освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаютсяв декоративном и фоновом оформлении границ монитора, снижении контраста междуярким экраном и черным окружающим пространством. Достоинства светодиодногооформления:

• снижение нагрузки на органы зрения;
• упрощается ориентация в темном помещении;
• создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

• яркое, выразительное свечение;
• долговечность;
• малое потребление электроэнергии;
• гибкое основание;
• простота монтажа;
• возможность регулировать длину.

Светодиодные ленты питаются отисточника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место инуждается в подключении к сети 220 В.

Удачным решением становится использоватьв качестве источника блокпитания компьютера, который среди прочих значений выдает 12 В. Остаетсятолько правильно подключить светильник.

Для этого необходимо подобрать нужныйвид ленты, руководствуясь следующими критериями:

• плотность установки элементов;
• одно- или многоцветный режим свечения;
• длина;
• уровень защиты.

Интересно! В продаже имеются ленты длиной 5 м. На одном метре могут находиться 30, 60 или 120 светодиодов. Поскольку работа предстоит в помещении, уровень защиты существенной роли не играет, допускается использование лент класса 20IP.

Необходимые материалы и инструменты

Для того, чтобы подключить светодиодную ленту к блоку питания от компьютера, потребуются:

• моно- или полихроматическая лента;
• паяльник;
• припой и флюс;
• ножницы;
• соединительные провода;
• бокорезы или кусачки;
• острый нож для снятия изоляции.

Иногда для подключения диодных лент используютспециальные коннекторы. Они удобны, позволяют обойтись без пайки. Однако, еслипредполагается присоединение светильника к компьютеру, паяльник понадобится влюбом случае, поэтому приобретать коннекторы необязательно.

Если планируется использовать многоцветную ленту, то в комплект к ней потребуется контроллер. Без него подключить светильник к компьютеру не удастся — будет гореть либо только один цвет, либо сразу все. После того, как все компоненты будут собраны, останется только подключить ленту одним из подходящих способов.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

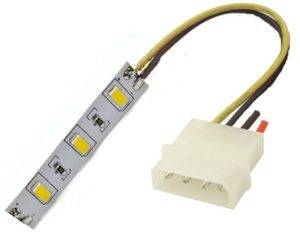

• к блоку питания посредством одного из molex разъемов;
• через USB
• кматеринской плате компьютера.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

• 30;
• 60;
• 120.

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

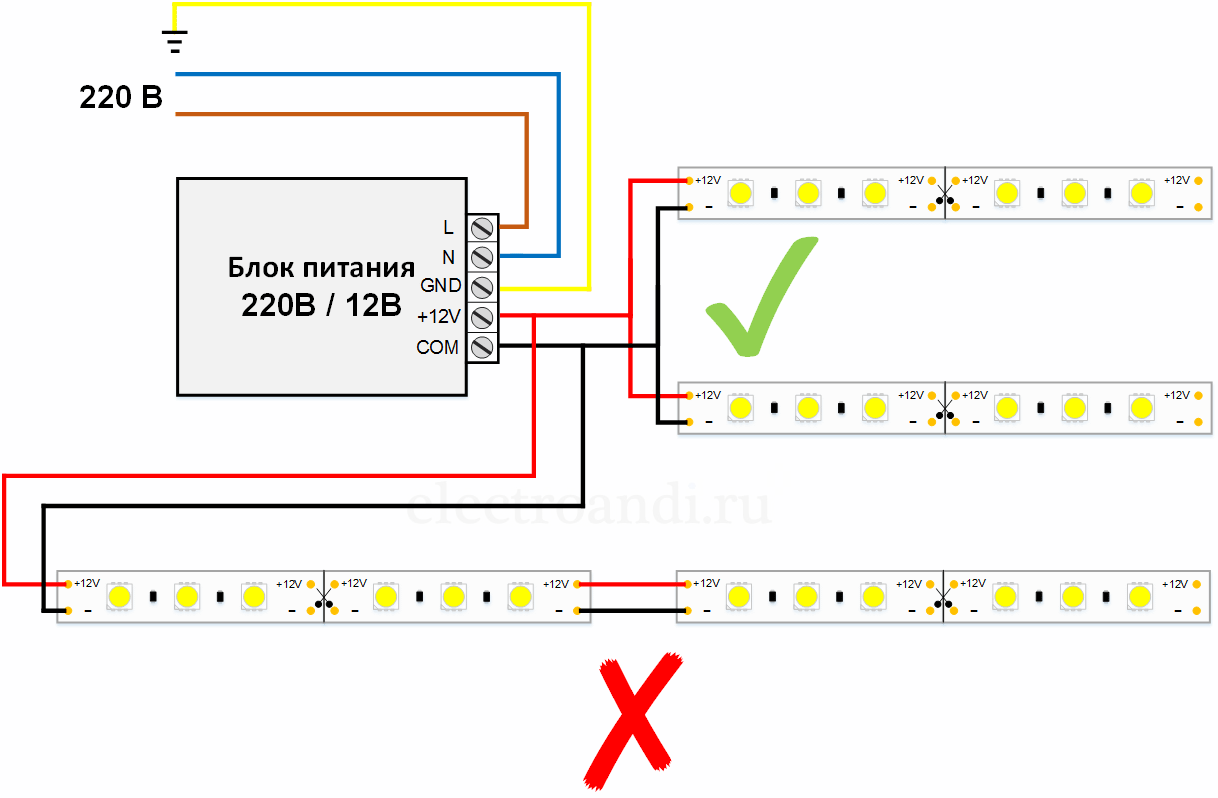

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)

При подключении следующих элементов цепи важно соблюдать полярность

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.
