Изготовление скважинного фильтра своими руками

Материалы для фильтрационного оборудования

От качества материала для фильтрации зависит эффективность очистки, в скважинах используется их ограниченное число, основными из которых являются:

• Нержавеющая сталь. Помимо прочности, материал обладает гибкостью и отличной коррозионной стойкостью, долговечность нержавейки составляет десятки лет. Из нее изготавливают прочные сетки и проволоку, которые монтируют поверх труб. К недостаткам можно отнести высокую стоимость нержавеющих изделий.
• Пластик. Пластмасса является еще одним распространенным материалом для изготовления фильтров в водных источниках, из нее производят более дешевые, в отличие от нержавейки, сетки и шнуры. Пластик коррозионно стоек и инертен к большинству химических веществ, легок в монтаже и имеет длительный эксплуатационный срок. К недостаткам пластмасс относится низкая физическая прочность, не позволяющая им выдерживать большие нагрузки на значительных глубинах.
• Цветные металлы. Медь, латунь, бронза могут применяться при изготовлении водяных фильтров без каких-либо ограничений, они обладают высокой коррозионной стойкостью и большим сроком эксплуатации. Мягкие сплавы с высоким содержанием меди рекомендуется использовать на небольших глубинах во избежание их деформации от сильного водного давления. При изготовлении фильтрующих элементов используют латунную сетку и толстую проволоку из латуни или меди.

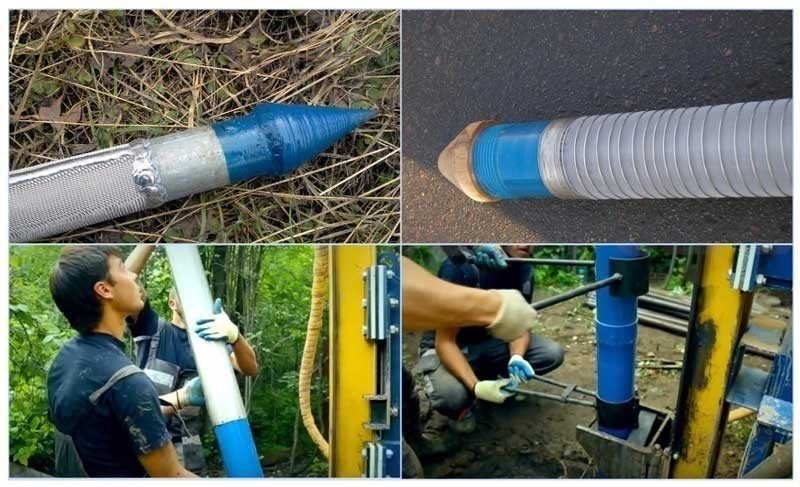

Рис. 4 Фильтр для обсадной трубы – установка в скважину

Фильтры для воды из скважины: зачем они нужны и сколько стоят ↑

Одноуровневая система очистки – это фильтр для воды из скважины, препятствующий попаданию внутрь трубы механических частиц: песка, глины, мусора. Дополнительно обустраивают гравийную обсыпку в обсадном колодце: гравий (или речная галька) задерживает крупные частицы до попадания на стенку трубы.

В многоуровневой системе задействуют проточные фильтры для воды из скважины, установленные непосредственно перед краном или каскадные системы, которые способны фильтровать большие объемы.

Стандартная конструкция фильтра

Фактически, устройство представляет собой саму обсадную колонну с разделением на 3 участка:

Отстойник: нижняя часть, где мельчайшие частицы, попавшие внутрь, опускаются на дно.

Перфорированный участок, пропускающий внутрь трубы воду без примесей.

Цельный участок, расположенный над перфорированной частью.

Кроме очистки воды, фильтр выполняет важную поддерживающую функцию: защищает стенки скважины от обвала, разрушения и обсыпания породы.

Ориентироваться на цену при выборе системы для очистки воды – неправильно. Основной фактор, который необходимо учитывать, – состав воды, превышение количества отдельных веществ и химических элементов, способных не только испортить сантехнику, но и негативно отразиться на здоровье. Проточный фильтр для очистки воды из скважины с правильно подобранными наполнителями одновременно устраняет несколько проблем:

Смягчает, предупреждая появление известковых отложений на посуде, стенках труб, кранов. Фильтр для воды из скважины, который спасает от извести, содержит специальные смолы, нейтрализующие ионы кальция.

Снижает количество железа, присутствие которого в воде приводит к ржавым потекам на сантехнике и появлению неприятного металлического привкуса.

Устраняет марганец. Элемент, в большой концентрации присутствующий в воде, опасен для здоровья. Определить его наличие в воде можно только лабораторно.

Блок с угольным абсорбентом существенно улучшает вкусовые качества, нейтрализует органические примеси, устраняет посторонние запахи, привкус.

Дополнительно системы комплектуют блоками для тонкой механической доочистки от мельчайших частиц, которые свободно проходят через сетку первичного фильтра.

Комплексное решение – проточные фильтры для воды

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

• нитраты;
• бактерии и болезнетворные микроорганизмы;
• примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

• ткань;
• вата;
• бумажные салфетки;
• марля;
• песок;
• трава;
• уголь;
• лутраксил.

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

Трехколбовая конструкция для полноценного водопровода

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

1. Приобрести три одинаковых колбы.
2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Соответствие фильтров и пород

При выборе, несомненно, следует учитывать основные параметры фильтрующего элемента. Но все же первостепенным фактором является соответствие размеров отверстий фильтра размерам частиц породы, что, в свою очередь, как раз и определяет уровень производительности конструкции, а также срок эксплуатации. Например, если делать фильтр для скважины на песок своими руками, то наилучшим решением из доступных является щелевой вариант с использованием галунной сетки. Подобные конструкции применяются в трещиноватых породах, склонных к обрушению, в которых встречается галька, щебень, гравий, песок. Размер задерживаемых частиц может варьироваться от 2 до 10 мм в зависимости от вида породы (более крупные – в случае с галькой, мелкие – если попадает песок).

Такой вид фильтрующего элемента, как дырчатый, сегодня можно чаще встретить в артезианских скважинах, характеризующихся не слишком сильным напором и нестабильным водоносным горизонтом. Если смотреть шире, то дырчатая конструкция фильтра может быть весьма эффективной в случае с различными породами, что повышает ее популярность. Гравийный вариант обустраивается на местности с мелкими и заглинизированными песками. Проволочные исполнения фильтрав хорошо проявляют себя в скважинах на песок и в артезианских скважинах.

Таким образом, изготовление фильтра для скважины своими руками представляется вполне реализуемой задачей. В зависимости от типа грунта определяется размер отверстий, будь то дырчатая или щелевая конструкция. Если не брать в расчет несколько более сложное строение проволочного варианта, соорудить фильтр по одному из описанных выше методов вполне под силу при наличии соответствующих материалов. Желательно соблюдать основные условия: придерживаться рекомендованного шага расположения отверстий и витков намотки проволоки, не игнорировать угол наклона сверла во время выполнения перфорации. А главное, необходимо подбирать фильтровальный элемент исходя из того, какого размера частицам примесей он будет мешать проходить сквозь него.

https://youtube.com/watch?v=VfgJK9TrPoo

Для чего нужен скважинный фильтр

Необходимость в фильтрации внутри скважины вызвана следующими обстоятельствами:

• Очищенная скважинная вода, в отличие от загрязненной, увеличивает срок эксплуатации погружных и поверхностных насосов для скважины – меньше истираются рабочие колеса, мембраны и другие подвижные узлы.
• Фильтрованная вода при дальнейшем прохождении по трубопроводной магистрали меньше загрязняет фильтры в системах очистки воды, расположенные в водопроводе – это позволяет сберечь средства на покупку новых картриджей и увеличивает их долговечность.
• Фильтрация увеличивает срок службы автоматических систем управления насосным оборудованием – реле давления и холостого хода, гидроаккумулятора.
• Очищенная вода способствуют лучшей проходимости водопроводной магистрали, повышает срок работы сантехнических узлов (обратных клапанов, шаровых кранов, смесителей).
• Дополнительная скважинная очистка способствует лучшему качеству питьевой воды, использующейся в домашнем хозяйстве.

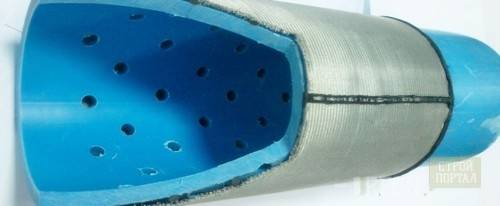

Рис. 3 Устройство фильтрующего элемента

Способы изготовления

Дырчатый фильтр

Трубу, которая будет играть роль фильтрующего элемента, выкладывают на ровную поверхность, затем наносят разметку и наносят насечку сверлами одинакового диаметра

Важно – следует от конца трубы отступить 100 см и только потом начать сверлить

Насечки наносятся в шахматном порядке снизу вверх под углом 30-50°, расстояние между ними – 2 см. После окончания перфорирования обязательно один конец трубы приподнимается и производитсяпростукивание по всей поверхности. Так удаляется вся стружка. После этого нижнюю часть закрывают пробкой из дерева. Чтобы избежать попадания засорений в просверленные отверстия, трубу рекомендовано закрыть сеткой.

Чаще всего их можно встретить в артезианских скважинах, отличающихся нестабильным водоносным горизонтом, а также невысоким напором.

Щелевой фильтр

Основой является стальная труба, на которую наносятся продольные прорези длиной до 15 см. Конечно, это приводит к снижению степени жесткости. Поэтому обязательно следует предусмотреть участки, на которых не будет произведена перфорация – «пояса жесткости». Вообще, размер ширины и длины щелей, а также порядок расположения (шахматный или поясной) определяется типом породы, в котором бурится скважина. Как и в случае с дырчатым фильтром, отверстия рекомендуется защитить металлической сеткой галунного либо квадратного плетения. Под сетку на фильтр наматывают проволоку из нержавеющей стали диаметром 3 мм. Шаг – 15-25 мм. Рекомендовано через каждые 0,5 м припаять проволоку.

Проволочный фильтр

Основу проволочного фильтра составляет щелевая конструкция. Размер отверстий ее определяется средним диаметром частиц пород. Перед тем как намотать ее, на каркас обязательно следует наложить продольные пруты диаметром не меньше 5 мм. Их количество от 10 до 12. Следующий слой – проволока, которая навивается строго под натяжением.

Гравийное фильтрационное сооружение

Данная фильтрационная система есть наиболее простой в изготовлении и наряду с этим также как следует справляется с поставленной задачей. Выстроить такое сооружение возможно в небольших и заглинизированных.

Работа выполняется в такой последовательности:

• Отверстие для скважины бурится пара большего диаметра, чем необходимо.
• Шепетильно подбирается и калибруется гравий – фракции должны быть приблизительно одного размера. Наряду с этим средний размер частиц породы должен быть меньше фракций раз в 5-10.
• После этого скважина засыпается гравием с устья. Толщина обсыпки обязана составлять около 50 мм.

Какой фильтр выбрать?

Однозначно ответить на этот вопрос может только сам домовладелец. А точнее помочь ему в этом может фирма или тот, кто будет устанавливать фильтр. Почему? Все просто. Специалист осмотрит территорию и сможет определить, какие породы обладают под земельным покровом, что нужно фильтровать. К тому же, в каждом отдельном регионе есть свой отдельный лидер по производству фильтров.

Как ориентир, держите в голове такие параметры, как стойкость к коррозии, пропускная способность (для дачи можно брать фильтры с более низкой проводимостью), надежность конструкции.

Как видно из выше перечисленного, для каждого региона нашей страны стоит подбирать фильтр, содержание которого соответствует геологическим особенностям. Так же не стоит забывать, что для дачи, где вы бываете лишь в теплый сезон, не нужно брать фильтры с мощными системами

И особое внимание уделите выбору систем для колодцев и для скважин. Скважина это более глубокое водозаборное место, где вода будет намного чище

А вот колодец потребует усиленную фильтрацию за счет того, что в нем больше вредоносных бактерий, крупных частиц и прочих примесей

Правильно выбранный вами фильтр будет определять качество вашей воды

А вот колодец потребует усиленную фильтрацию за счет того, что в нем больше вредоносных бактерий, крупных частиц и прочих примесей. Правильно выбранный вами фильтр будет определять качество вашей воды.

Когда применяется фильтр для скважины на песок

Существуют фильтры, которые были созданы именно для остановки песка, который попадает внутрь насоса. Такие фильтры более тщательно очищают воду, нежели их аналоги.

Фильтры на песок следует использовать в случаях, когда идёт набор воды из песчаного слоя. Когда песок начинает плавать по воде и попадать внутрь насоса. Такие фильтры не дают пройти песку и попасть в стакан воды потребителя.

Популярные фильтры, которые защищают воду от песка:

• Дырчатый;
• Щелевой;
• Проволочный;
• Гравийный.

Такие фильтры хорошо справляются с очисткой воды.

Однако, каждый тип имеет свою пропускную способность и используется в конкретных условиях.

Фильтр для скважины на песок лучше применять при первом же обнаружении песка в воде. Песок – это признак того, что в вашей скважине поднимается нижний слой, либо песчаные частицы попадают в воду через стенки скважины. Если это случилось – пришло время ставить фильтр.

Какие бывают фильтры

Чаще всего для скважин на воду устанавливают механические фильтры. Такие приспособления очищают воду механическим путем.

Фильтры условно можно разделить на такие подгруппы:

1. Сетчатые.
2. Перфорированные.
3. Проволочные.

Рассмотрим основные отличия устройств фильтров для скважин.

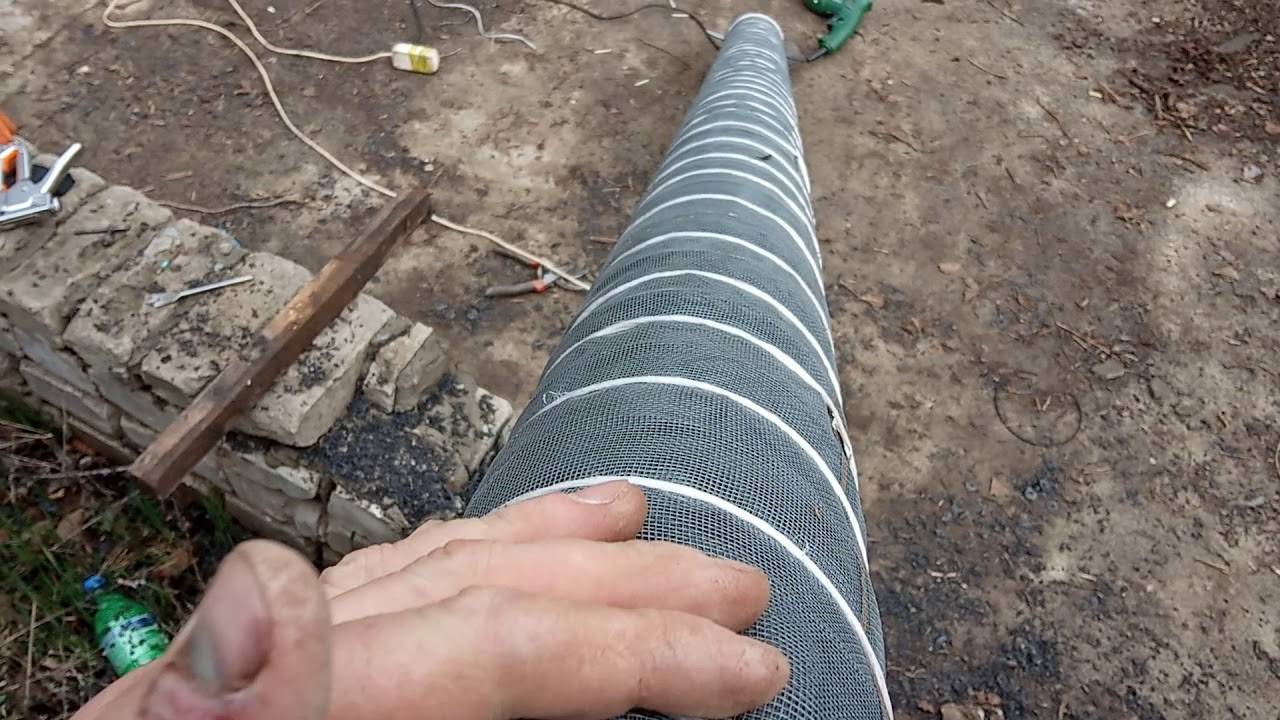

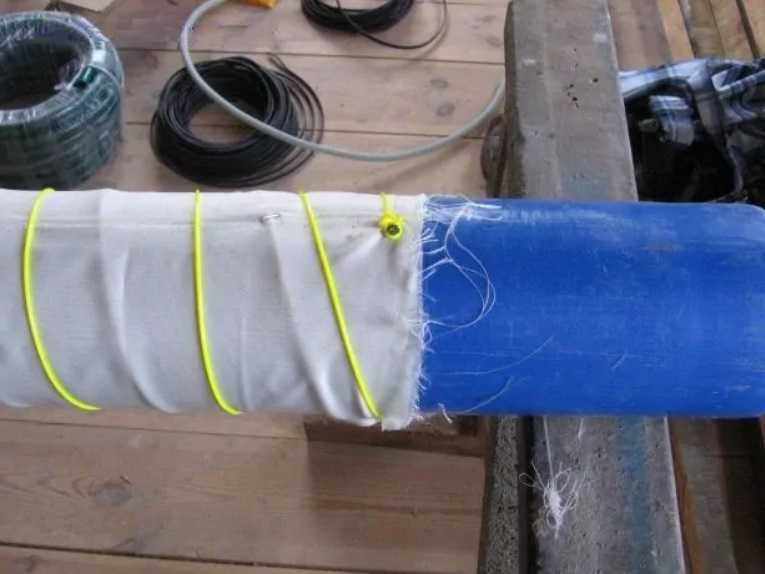

Фильтр сетчатый

Если бурение скважины выполнялось в неустойчивых мягких породах, в которых преобладают песчано-глинистые отложения, необходимо установить сетчатый фильтр. Размер его ячейки колеблется от 0.12 до 3 миллиметров.

Основные преимущества сетчатого фильтра:

• длительный срок эксплуатации;
• легко монтировать непосредственно на месте во время бурения скважины;
• просто снять для профилактического облуживания или замены на новый фильтр;
• небольшие по размеру;
• имеет простую конструкцию.

Из недостатков отмечают:

• невозможно полностью очистить воду от мелких примесей ;
• имеет высокую стоимость;
• оказывает негативное влияние на производительность скважины;
• если в воде содержится большой процент соединений железа и карбонатов, то ячейки фильтра быстро забиваются.

Фильтр перфорированный

Устройство такого фильтра простое: он состоит из трубы, в которой имеются круглые или щелевидные отверстия. Щелевые фильтры для скважины имеют прочную перфорированную часть, а также дополнительные пояса, усиливающие жесткость. Они помогают устройству выдержать значительную механическую нагрузку.

Если стоит вопрос, какой фильтр поставить на скважину, то специалисты рекомендуют устанавливать перфорированные фильтры в скважинах, имеющих небольшой напор. Из-за того, что со временем отверстия постепенно заиливаются, производительность такого фильтра снижается.

Очистительные устройства применяют в случае, если вода залегает в галечных или известняковых отложениях. А, вот очень мелкую фракцию, например, песок — перфорированные фильтры не смогут задерживать.

Имеют такие фильтры и разную стоимость. Она колеблется в зависимости от материала, из которого они изготовлены. Например, если фильтр сделан из пластика, то он будет гораздо дешевле, чем аналогичный экземпляр, сделанный из нержавеющей стали. Для самодельных фильтров для скважин необходимо учитывать материал скважины. Если это пластик, то и фильтр нужно делать из такого же материала.

Фильтр проволочный

Это наиболее прочные и долговечные фильтры. Они изготавливаются исключительно в заводских условиях. Срок службы проволочного фильтра для скважины составляет более десяти лет.

Состоят из труб, имеющих щелевидную или круглую перфорацию, на которой дополнительно приварены параллельные проволочные стержни.

Фильтры гравийные

Гравийные фильтры бывают таких типов:

• устройства, которые собирают на поверхности гравийный контур, чтобы потом спустить его в скважину. Толщина слоя не должна превышать 30 миллиметров. Фильтры могут быть блочные и кожуховые. Первые выпускают в двух вариантах: пустотелые и монолитные;
• засыпной фильтр устроен следующим образом: гравий попадает через отверстия межтрубного пространства. Используется для скважин диаметром более 100 миллиметров (в месте для фильтрующей части).

Применяемый материал для обсыпки – гравий однородный, имеющий обкатанные частицы и массовую долю кварца (не менее 95 процентов). Если в гравийной смеси будут присутствовать неоднородные частицы, то проницательная способность фильтра может значительно снизиться. Это скажется и на производительности скважины. Поэтому специалисты не рекомендуют выполнять ее засыпку дроблеными породами.

На фото представлена схема устройства фильтра для скважины, который очищает воду от железа:

Фильтр для абиссинской скважины:

Фильтр грубой очистки для скважин:

Самостоятельное бурение

При небольшой глубине залегания водоносного горизонта (до 25 м) бурение скважины на песок можно выполнить своими руками. Это позволит сэкономить средства и направить их на обустройство автономного источника воды.

Какое оборудование необходимо?

Самостоятельная проходка ствола потребует следующего оборудования:

• Тренога (изготавливается из металлического уголка, профилированных труб или деревянных жердей).
• Блок для подъема.
• Ручная лебедка для подъема буровой колонки.
• Ворот для вращения.
• Буровая колонка.
• Набор коронок.
• Обсадные трубы.

Важным элементом данного оборудования являются буровые коронки. Они бывают разных типов и предназначены для разных задач.

• Для прохождения песчаных, глинистых или смешанных грунтов используют буровую ложку.
• Для разработки твердых пород, грунтов с валунами и галькой применяют коронку-долото.
• Глинистые, суглинистые или смешанные грунты с невысоким включением мелкофракционного гравия или гальки проходят с помощью спирального бура или шнека.
• Извлечение скопившейся разрыхленной породы на поверхность выполняется желонкой.

Пошаговый алгоритм бурения

Самостоятельная проходка водозаборных скважин на неглубокий песок состоит из следующих этапов.

Шаг #1. Подготовительный.

На данном этапе выкапывают шурф. Глубина его должна находиться ниже уровня промерзания грунта. В дальнейшем он будет использоваться для установки кессона и обустройства устья скважины: установки оголовка и размещения насосного оборудования.

Шаг #2. Установка буровой вышки.

Из трех металлических уголков, профилированных труб или жердей длиной 3 м изготавливают треногу. Вверху на шкворень вешается блок для подъема грузов. Далее монтируется лебедка, трос которой и крюк перекидывается через шкив блока. На дно шурфа и на поверхность укладываются временные деревянные щиты с отверстиями под обсадную трубу. Такой прием позволит поймать с помощью отвеса вертикаль и зафиксировать ее.

Сборка треноги

Шаг #3. Установка колонки и буровой штанги с коронкой.

На крюк троса крепится штанга с коронкой и опускается к точке бурения. На верхнюю часть штанги устанавливают ворот.

Шаг #4. Бурение.

Проходка в грунте выполняется поворачиванием штанги с последующим ее углублением в породу. Такую работу лучше выполнять втроем. Двое крутят ворот, третий следит за вертикальным положением буровой колонки со штангой. При прохождении колонки на всю длину наращивают новый сегмент.

Шаг #5. Очистка ствола скважины от породы.

Каждое наращивание должно сопровождаться очисткой ствола. Для этого буровую колонку поднимают, разбирают и к штанге крепят желонку для извлечения породы. Затем процедуру бурения повторяют с 4 шага, пока не будет, достигнут второй водоупорный слоя из глины.

Шаг 6#. Установка фильтра.

После проходки скважины и достижения песчаного водоносного горизонта ствол повторно очищают. На дно устанавливают фильтр для предотвращения попадания песка в ствол.

Как обустроить скважину своими руками?

Обустройство скважины своими руками — это сложный и ответственный процесс, требующий определенных знаний, навыков и соблюдения правил безопасности

Важно понимать, что неправильное обустройство скважины может привести к загрязнению воды, проблемам с водоснабжением и другим негативным последствиям. Если вы не имеете опыта и знаний в этой области, рекомендуется обратиться к профессионалам или специализированным фирмам, занимающимся бурением и обустройством скважин

Если вы всё же решите обустроить скважину самостоятельно, вот общие этапы процесса:

1. Подготовка:

   • Изучите законодательство и требования к бурению и обустройству скважин в вашем регионе.
   • Получите все необходимые разрешения и лицензии на проведение работ.
   • Определите местоположение будущей скважины, учитывая санитарные нормы и предотвращая возможное загрязнение воды.

2. Бурение:

   • Для бурения скважины потребуется специальное оборудование, такое как буровая установка. Если у вас нет опыта работы с буровым оборудованием, лучше нанять профессионалов.
   • Во время бурения нужно обеспечивать надлежащее охлаждение и смазку инструментов, чтобы предотвратить их износ.

3. Обустройство:

   • После достижения необходимой глубины, скважину следует обустроить, установив обсадную трубу, фильтрующий слой и другие необходимые компоненты.
   • Фильтрующий слой предотвращает попадание песка и грязи в скважину, обеспечивая более чистое водоснабжение.

4. Поднятие воды:

   Установите насос или другое оборудование для поднятия воды из скважины в систему водоснабжения.

5. Анализ воды:

   После завершения обустройства и начала эксплуатации скважины рекомендуется провести анализ воды на качество и безопасность.

6. Обслуживание:

   • Регулярно проверяйте состояние скважины, наличие загрязнений и правильную работу оборудования.
   • Выполняйте рекомендации по обслуживанию и обеззараживанию скважины.

Самостоятельное обустройство скважины — это серьезный проект, требующий специфических знаний и опыта. Если у вас нет опыта в этой области, лучше обратиться к специалистам, чтобы избежать проблем и обеспечить безопасность вашего водоснабжения.

Видео. Как сделать фильтр для скважины своими руками + станок

Когда применяется фильтр для скважины на песок

Существуют фильтры, которые были созданы именно для остановки песка, который попадает внутрь насоса. Такие фильтры более тщательно очищают воду, нежели их аналоги.

Фильтры на песок следует использовать в случаях, когда идёт набор воды из песчаного слоя. Когда песок начинает плавать по воде и попадать внутрь насоса. Такие фильтры не дают пройти песку и попасть в стакан воды потребителя.

Популярные фильтры, которые защищают воду от песка:

• Дырчатый;
• Щелевой;
• Проволочный;
• Гравийный.

Такие фильтры хорошо справляются с очисткой воды.

Фильтр для скважины на песок лучше применять при первом же обнаружении песка в воде. Песок – это признак того, что в вашей скважине поднимается нижний слой, либо песчаные частицы попадают в воду через стенки скважины. Если это случилось – пришло время ставить фильтр.

Изготовление фильтра для скважины своими руками — инструкции

Конструкцию выбирают в зависимости от геологических характеристик водоносного горизонта, предполагаемой глубины бурения и сечения трубы скважины: диаметр трубы фильтра должен составлять примерно 2/3 ее диаметра.

Чтобы сделать фильтр понадобятся такие инструменты:

• дрель;
• молоток, ножницы по металлу;
• скобы из нержавеющей стали;
• шлицевая отвертка;
• кусачки;
• плоскогубцы;
• шурупы (подрезанные, чтобы не выпирали);
• шуруповерт;
• перчатки.

Изготовление перфорированного сетчатого фильра

Сетчатый фильтр состоит из таких элементов:

• полой трубы, в стенах которой просверлены отверстия;
• сетки;
• проволочной обмотки (2 слоя).

Перфорированный сетчатый фильр.

Сетку подбирают в зависимости от вида грунтовых пород:

• на гравийных песках и крупнозернистых грунтах — с квадратными ячейками, многослойную;
• в породах средней и мелкой зернистости — галунного плетения П48 или П52.

Отрезок сетки должен быть на 4-5 см шире диаметра трубы. Эти излишки загибают с 2 сторон, чтобы на трубе закрепить их надежным кровельным замком.

Фильтр делают так:

1. В трубе диаметром 120 мм длиной 300 мм, отступив с обоих концов по 55-65 см, сверлят в шахматном порядке отверстия диаметром 22 мм. Всего их должно быть 90-95. Слишком большое количество отверстий ослабит конструкцию, если их мало, воды будет поступать недостаточно.
2. Трубу обматывают проволокой диаметром 1,7-2,3 мм с расстоянием между витками 7-9 см. Чем тоньше проволока, тем чаще должны быть витки.
3. Сетку соединяют в кровельный замок, зажимают плоскогубцами через каждые 2 см и оббивают молотком, при этом она натягивается и на поверхности проявляется рельеф проволоки. Следующий лист крепят внахлест на 3 см, так, чтобы продольное соединение находилось с противоположной стороны трубы относительно 1 листа.
4. Скобы крепят поверх сетки в 3 местах: по краям и в центре трубы, всего понадобится 6 скоб.
5. Конец проволоки диаметром 2 мм согнуть петлей, прикрепить к скобе и обернуть ее несколько раз вокруг трубы так, чтобы она легла плотными рядами внутри скобы, затем расстояние между витками увеличить до 7-10 см до следующей скобы, все повторить.

После того как все отверстия в трубе будут просверлены, их необходимо ошкурить, очистить от заусениц, чтобы в дальнейшим сор не мешал работе насоса.

Изготовление щелевого фильтра

Щелевого фильтра своими руками.

Изготовление щелевого фильтра отличается от создания перфорированного тем, что в трубе делают поперечные полосы с помощью газовой резки. В нижней части отступают на 10-15 см (это будет отстойник) и намечают положение прорезей — друг над другом или в шахматном порядке.

Длина разрезов — 2,5-7,5 см. Качественно сделанные отверстия не будут влиять на способность трубы выдерживать давление породы.

Трубу надо зафиксировать хомутами, тогда ее удобно будет поворачивать во время работы.

Как самому сделать фильтр для абиссинской скважины

Дальнейшее крепление элементов происходит так же, как описано выше. Исключение составляет наконечник фильтра.

Если абиссинская скважина выполнена методом гидробурения, чаще всего используют пластиковую трубу и плоский наконечник.

Как изготовить фильтр иглу

Фильтр игла для забойной скважины.

Его можно выточить из стали на станке или сделать из отрезка трубы с толщиной стен 50 мм следующим образом:

1. На расстоянии 4 см от края трубы провести окружность и разделить ее на 4 равные части.Такие же разметки делают со смещением на 1/8 окружности.
2. Вырезать 4 одинаковых треугольника высотой 70 мм и загнуть их внутрь так, чтобы они образовали конус.
3. Проварить швы изнутри и снаружи.
4. Обточить.
5. С противоположной стороны приварить заглушку и муфту под резьбу на трубе фильтра.
6. Накрутить на фильтр и затянуть.

Как прочистить самодельный фильтр

Фильтр можно почистить такими способами:

1. Вибрационным насосом с насадкой. На водозаборник помпы крепят шланг, утяжеляют его и опускают на дно скважины, приподнимают на 10-15 см и включают. От вибраций вода взбалтывается и вместе с осадком подается наружу. Недостаток метода — из-за попадания крупных частиц отложений рабочий клапан помпы быстро изнашивается.
2. Желонкой. Ее закрепляют на тросе, опускают на дно. Затем поднимают на 0,5-1 м и опять резко опускают, ил и другие отложения встраиваются и попадают внутрь желонки благодаря открытому клапану. При подъеме устройства клапан закрывается.
3. Двумя насосами — поверхностным, который подает воду для промывки на дно скважины, поднимая ил и песок, и глубинным, выкачивающим грязь на поверхность (можно использовать рабочий, находящийся в скважине, не поднимая и не опуская его).

Чтобы скважина не засорялась, она должна эксплуатироваться. Лучше, если забор воды происходит ежедневно, летом желательно включать насос на 1-1,5 часа, используя воду, например, для полива. Если нет такой возможности, надо обеспечить прокачку минимум 100 л воды в 2 месяца.

Как прочистить самодельный фильтр

Фильтр можно почистить такими способами:

1. Вибрационным насосом с насадкой. На водозаборник помпы крепят шланг, утяжеляют его и опускают на дно скважины, приподнимают на 10-15 см и включают. От вибраций вода взбалтывается и вместе с осадком подается наружу. Недостаток метода — из-за попадания крупных частиц отложений рабочий клапан помпы быстро изнашивается.
2. Желонкой. Ее закрепляют на тросе, опускают на дно. Затем поднимают на 0,5-1 м и опять резко опускают, ил и другие отложения встраиваются и попадают внутрь желонки благодаря открытому клапану. При подъеме устройства клапан закрывается.
3. Двумя насосами — поверхностным, который подает воду для промывки на дно скважины, поднимая ил и песок, и глубинным, выкачивающим грязь на поверхность (можно использовать рабочий, находящийся в скважине, не поднимая и не опуская его).

Чтобы скважина не засорялась, она должна эксплуатироваться. Лучше, если забор воды происходит ежедневно, летом желательно включать насос на 1-1,5 часа, используя воду, например, для полива. Если нет такой возможности, надо обеспечить прокачку минимум 100 л воды в 2 месяца.

Технология сборки

Особенностью такого фильтра (в отличие от фильтра для бассейна) является то, что он представляет собой не отдельную конструктивную часть, а изготавливается непосредственно на конце последнего колена трубной сборки, устанавливаемой в ствол. Конкретная модель выбирается главным образом исходя из характеристик грунта и глубины скважины.

В отдельных случаях, для увеличения производительности фильтра, можно для него использовать кусок трубы большего сечения, чем основная магистраль, который соединяется с последним коленом. Или увеличить количество перфораций, размеры отверстий (прорезей).
