Порядок монтажа электропроводки в ванной комнате своими руками

Монтажные этапы

Перед тем как сделать разводку труб в ванной и туалете, перекрыл подачу холодной и горячей воды. Это сделал с помощью вентилей на стояках, которые идут с первого этажа. Потом начал выполнять монтажные работы следующим образом:

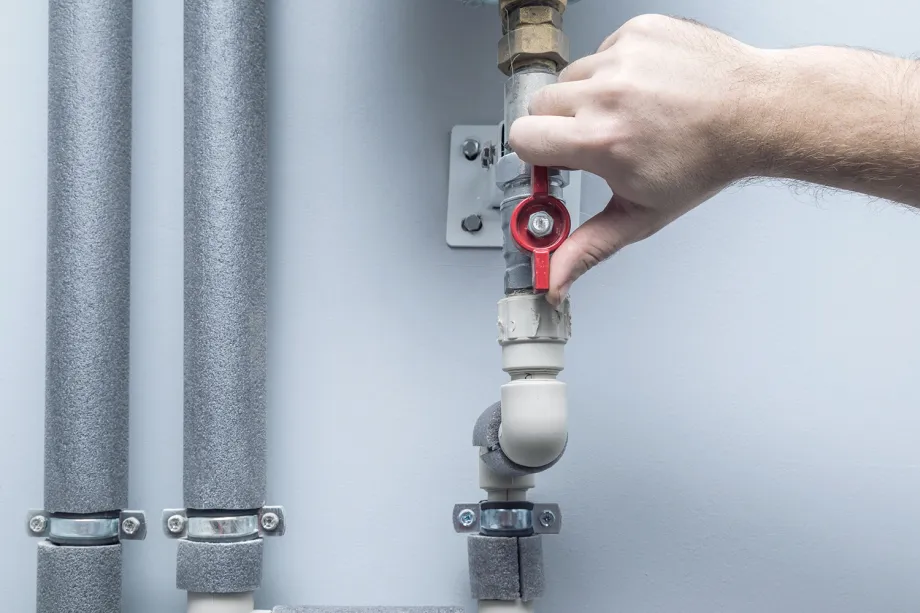

В самом начале смонтировал два шаровых крана. Один из них установил на горячую воду, а второй – на холодное водоснабжение. Еще один шаровой кран смонтировал на подающем трубопроводе, который ведет к стиральной машинке. Он позволяет полностью не перекрывать подачу холодной воды в ванной комнате и туалете, если произойдет аварийная ситуация и понадобится провести ремонтные работы.

Смонтированный шаровый кран

На следующем этапе выполнил монтаж счетчиков воды и фильтров, осуществляющих грубую очистку поступающих жидкостей по холодному и горячему трубопроводу. Благодаря последним элементам удаляются крупные примеси. Поэтому у подключенных приборов увеличивается бесперебойный срок эксплуатации.
Потом была выполнена разводка сантехники в туалете и ванной комнате. При этом старался делать как можно меньше соединений. Ведь это позволит уменьшить вероятность возникновения протечек.

О монтаже водопровода из полипропиленовых труб открытым способом рассказывает будущий домовладелец в этом видеоматериале:

На завершающем этапе открыл краны на смонтированных водопроводах, по которым начала поступать холодная и горячая вода. Данную сантехническую арматуру не закрывал в течение 15 минут. Это нужно было для того, чтобы проверить герметичность сделанных соединений. После 15 минут протечки не были обнаружены.

Как выполнялась разводка канализационной системы в сантехническом узле одного из частных домов показано в данном видео:

На заметку!

Во время монтажа прокладку труб осуществлял на расстоянии минимум 340 мм от электрических проводов. Если бы оно было меньше, тогда трубопроводы могло бы пробивать электротоком. При этом советую осуществлять работать так, чтобы разводка горячей воды и холодного водоснабжения была выполнена открытым способом. Это позволит не ломать отделку, если произойдет аварийная ситуация.

О секретах монтажа полипропиленовых трубопроводов поможет узнать данный видеоматериал:

Установка розетки. Видео

Про установку розеток и замену комбинированного блока БКВР-039 можно подробно узнать из видео ниже.

Тройной выключатель с розеткой применяется редко, но он удобен, когда надо управлять несколькими источниками света из одной точки, где требуется подключение электроприборов. Блок является многофункциональным и занимает мало места, поскольку в одном совмещено три устройства.

Подключение трехклавишного выключателя немного сложнее, чем у одноклавишного. Разница в том, что выходных контактов к лампочкам у него три. Розетка блока работает как отдельное устройство, и к ней подходит нулевой провод из распределительной коробки, а фаза подключается через перемычку от выключателя.

В панельных домах широко используются трехклавишные выключатели с розеткой. Они стоят в коридоре и управляют светом в трех помещениях – это кухня, ванная комната и санузел. Розетка здесь предусмотрена для разных бытовых нужд, например чтобы пылесос включить, бритву, фен и т.д. С тех пор когда они устанавливались прошло много времени и сегодня они требуют замены. Купить такие трехклавишные выключатели с розеткой не составляет большого труда, но вот разобраться со схемой его подключения не каждый может. В данной статье я подробно разбираю схему подключения трехклавишного выключателя с розеткой, с которой Вы сможете сделать все самостоятельно.

Перед началом всех работ обязательно обесточьте квартиру или данную линию. Безопасность превыше всего.

Во время демонтажа старого блока запомните, а лучше подпишите все провода, которые будете отключать. Это позволит быстро разобраться какой провод и куда идет. В двух словах о проводах – смысл здесь такой:

от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки;
от этой розетки от контакта “фаза” идет перемычка на общий контакт блока выключателей (это единственный на рисунке ниже черный провод);
от других контактов блока выключателей идут на светильники три фазных проводника.

Этих объяснений думаю недостаточно, поэтому зарисовал схему подключения трехклавишного выключателя с розеткой, где все подробно расписал

Тут Вы уделяйте внимание нарисованным линиям и не особо обращайте внимание на кучу проводов в блоке, так как тут наведена самодеятельность и хозяева квартиры запитали еще одну розетку. Смотрите ниже..

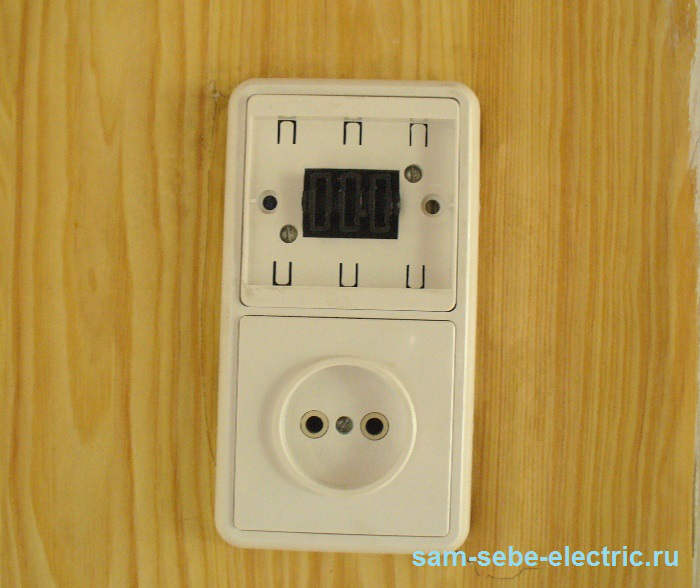

На фото выше уже в стену вмонтирована пластмассовая коробка от нового трехклавишного выключателя с розеткой. Она точно входит в выштробленное углубление от старого выключателя. Ее можно посадить на гипс, а можно прикрепить дюбелями. Тут выбор за Вами.

Вот ниже фотка без моего художества. Данный блок стоит в квартире у одной семьи пенсионеров. Проводка тут старая и менять ее они ни в коем случае не захотели. Часть проводов была поломана и они были наращены через одиночные клеммные колодки. Далее видим желто-зеленый проводок – это “нулевой” проводник отходящий на розетку смонтированную на кухню (это уже самодеятельность какого-то электрика).

Ниже уже поставлены на место сами переключатели. На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть.

Я снял их ради интереса…

Теперь ставим корпус на место. Он крепится тремя болтами.

Ставим боковую клавишу…

Теперь другую боковую клавишу…

На заключительном этапе ставим среднюю клавишу. Вот и все трехклавишный выключатель с розеткой готов к эксплуатации. Для того чтобы его разобрать и добраться до контактов нужно выполнить действия в обратном порядке описанном здесь.

Если этих объяснений вам не достаточно, то читайте новый материал дополняющий эту статью: Дополнение к статье “Схема подключения трехклавишного выключателя с розеткой” . Тут я рассматриваю две разные схемы подключения такого блока и привожу подробные пояснения.

Улыбнемся:

Учитель по физике – Вовочке: – Что будет, если вставлять магнит в катушку и вынимать его обратно? – В цепи возникает индукционный ток. – Верно! А если это долго делать? – Может родиться электрик.

Проводя ремонтные работы в помещении ванной, многие уделяют большое внимание выбору керамической плитки, сантехники и дизайнерских элементов. Выключатель в ванной комнате, розетки и другую электропроводку зачастую оставляют без должного внимания

Это распространённая ошибка, поскольку ванная считается помещением с повышенной опасностью для электрических приборов и здоровья человека.

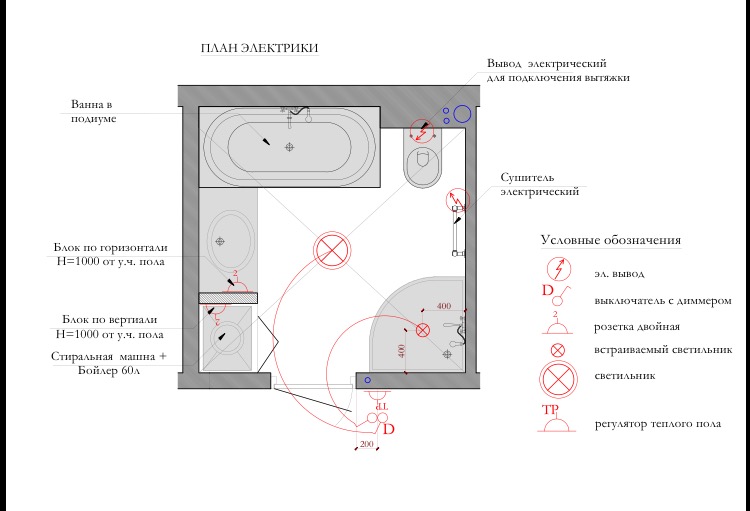

Составление плана и электрической схемы

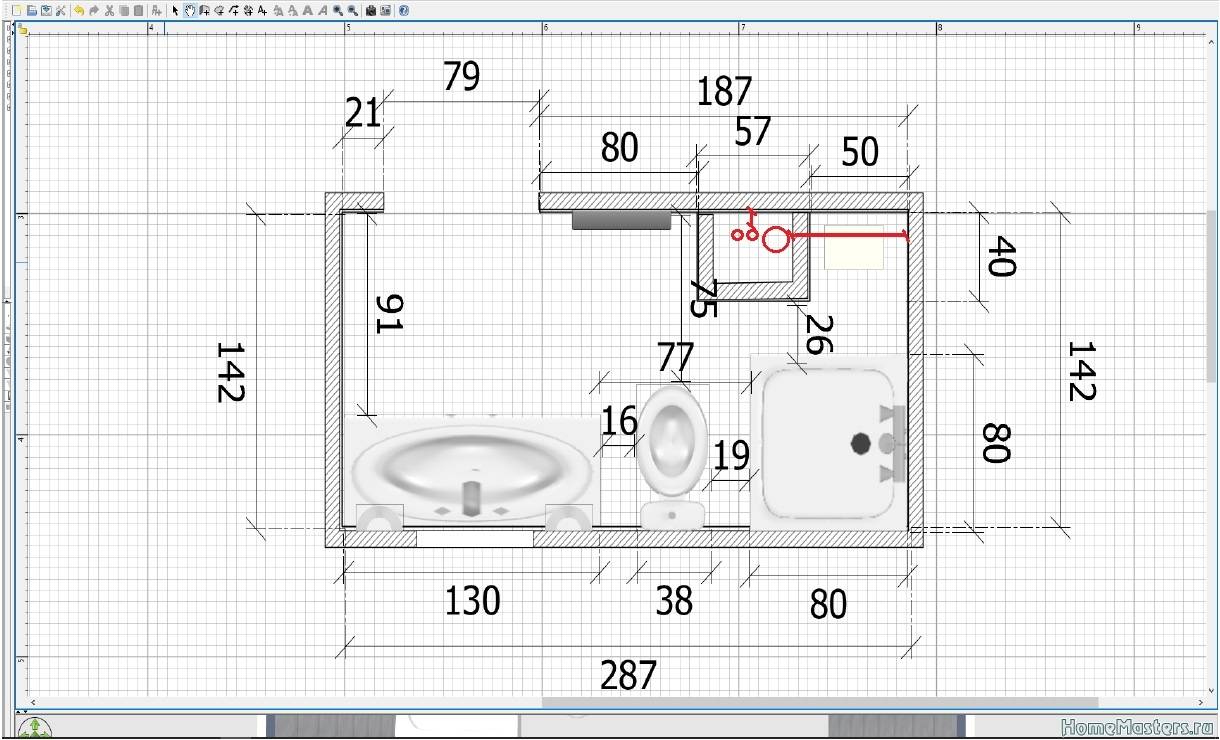

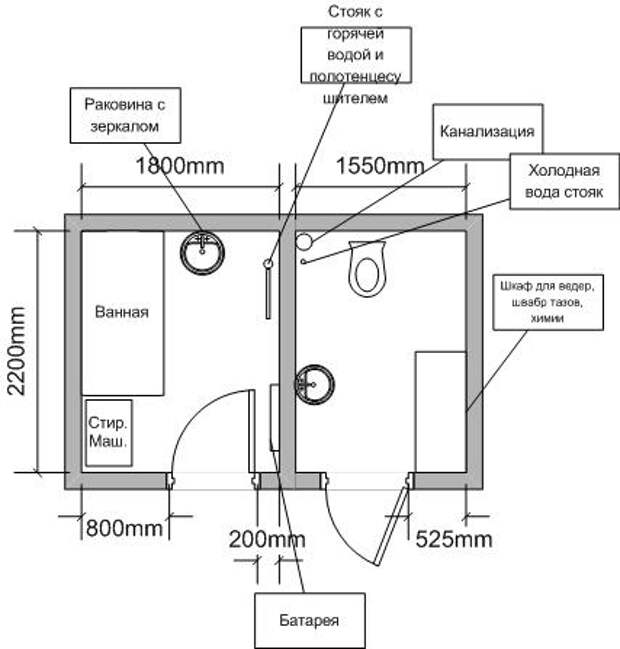

На первоначальном этапе составляют подробный план электропроводки. Перед этим определяются с местами расположения сантехники: ванны, душевой кабины, раковины, унитаза, биде и т.д.

Это поможет компактно разместить крупногабаритную технику: бойлер, стиральную машину. Затем определяют места установки светильников, выключателей и розеток.

Только имея все эти данные, можно составлять схему электропроводки. Подсчитывают суммарную мощность приборов, чтобы правильно выбрать сечение провода. Не стоит устанавливать много розеток.

Их количество должно быть минимальным. Чтобы обеспечить подключение приборов, лучше вынести выключатель или розетку за пределы ванной. Рекомендуется, чтобы каждый мощный электроприбор имел отдельный дифавтомат.

Перечень инструментов для электромонтажа

Инструмент для установки проводки в ванной

Для качественного монтажа электропроводки в ванной необходимо иметь следующие инструменты:

штроборез, перфоратор, дрель;
отвертки (шлицевая и крестовая);
отвертка-пробник;
уровень;
рулетка 5 м;
плоскогубцы;
молоток и зубило;
нож;
изолента.

Электроинструменты обязательно понадобятся для устройства штроб, отверстий для дюбелей или закручивания саморезов. Рулетка будет необходима на начальной стадии, чтобы точно промерять, сколько нужно протянуть кабеля от распределительной коробки к точкам. Пробником можно определить, какой провод фазный, а какой нулевой, чтобы правильно подключить светильники и выключатели.

Расположение светильников и выключателей в ванной комнате

Прежде всего следует определиться где и сколько светильников будет стоять в ванной и как они будут управляться. В этом нам помогут строительные нормы, а также наша фантазия.

Общее освещение в ванной комнате.

На первом этапе планируем общее освещение в ванной комнате. Оно должно будет обеспечить общее комфортное пребывание в комнате. Кстати согласно ВСН 59 – 88 минимальный уровень освещенности в ванной комнате должен составлять 50лк при использовании люминесцентных ламп и 20лк при использовании ламп накаливания.
Согласно п.2.39 ВСН 59 – 88 общее освещение в ванной комнате должно обеспечиваться светильником над входом в помещение. Но, согласитесь, это не очень красиво, да и не совсем удобно поэтому можно придумать что-то более интересное.
На данный момент пользуются популярностью создание точечного освещения в ванных, установка светильников под потолком, закрытых бра, создание рассеянного отраженного освещения от потолка и многое другое. Фантазия практически не ограничена. Главное, что следует помнить, это то, что лампа в ванной комнате должна иметь закрытое исполнение. То есть должен быть плафон.
Существует и еще одно ограничение. Оно связано с зонами по электробезопасности в ванной комнате прописанными в ГОСТ 50571.11 – 96. Согласно этому нормативному документу помещение ванной комнаты делится на 4 зоны.

На фото продемонстрированы зоны по электробезопасности в ванной комнате.

В нулевую зону инструкция относит непосредственно емкость ванной и душевого поддона. Здесь допускается устанавливать электрооборудование только со степенью защиты не ниже IP×7. Плоскость от ванны до потолка попадает в зону 1. Здесь можно устанавливать только электроприборы со степенью защиты не ниже IP×5.
В этих зонах можно устанавливать только светильники с напряжением в 12В специально предназначенные для этого, а также водонагреватели. Другое электрооборудование или коммутационные устройства здесь запрещены.
В зону номер два входит вся площадь помещения в 60 см от краев ванной или душевой кабинки. Здесь мы уже можем установить светильник с уровнем защиты не ниже IP×4. Ну а в зоне 3, которая начинается в 60 см от края ванной, мы можем устанавливать любое электрооборудование не зависимо от степени защиты.

Но в ванной комнате должно быть не только общее освещение. Даже строительные нормы предусматривают здесь дополнительное освещение над зеркалом. Но если нормы требуют поставить здесь только одну лампочку, то для создания качественного освещения мы можем поставить больше.
Если вы делаете освещение в ванной комнате самому себе, то не пожалейте и создайте комбинированное освещение. Для этого необходимо чтоб свет на зеркало падал сверху и с обоих боков от зеркала. Это будет идеальный вариант.
При необходимости и соответствующей площади ванной комнаты возможно создание декоративного и зонального освещения. В этом вопросе так же следует придерживаться зон по электробезопасности.
Что касается выключателей, то согласно п.8.15 ВСН 59 – 88 запрещается установка выключателей в ванной. Только в качестве исключения возможна такая установка и то только в исполнении не ниже IP Но это правило не распространяется на выключатели веревочного типа, устанавливаемых для светильников над зеркалом.
Исходя из этого выключатели целесообразно разместить следующим образом. Выключатель общего освещения на входе в помещение. А светильники освещения для зеркала выбрать со встроенными выключателями веревочного типа.

Порядок выполнения работ

Правильное планирование работ помогает сделать монтаж быстро и правильно. Он включает подготовительный этап, сам монтаж и проверку качества.

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

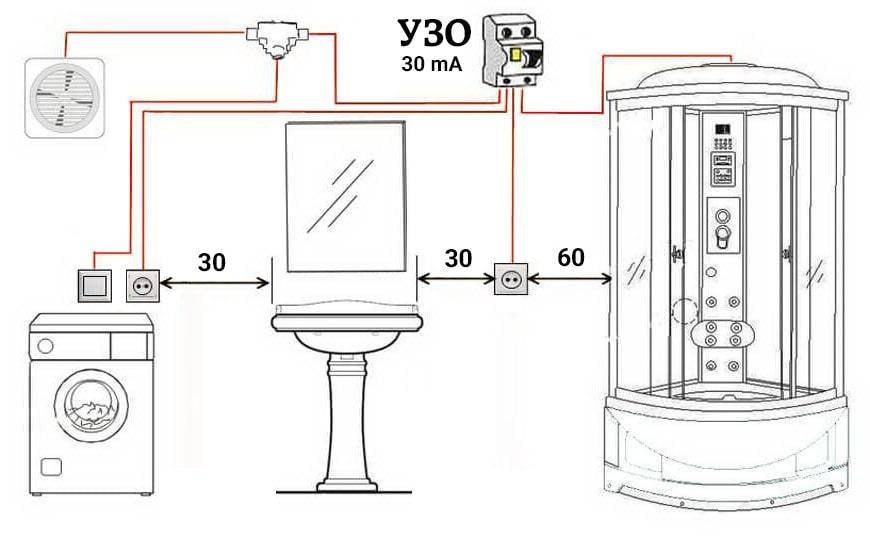

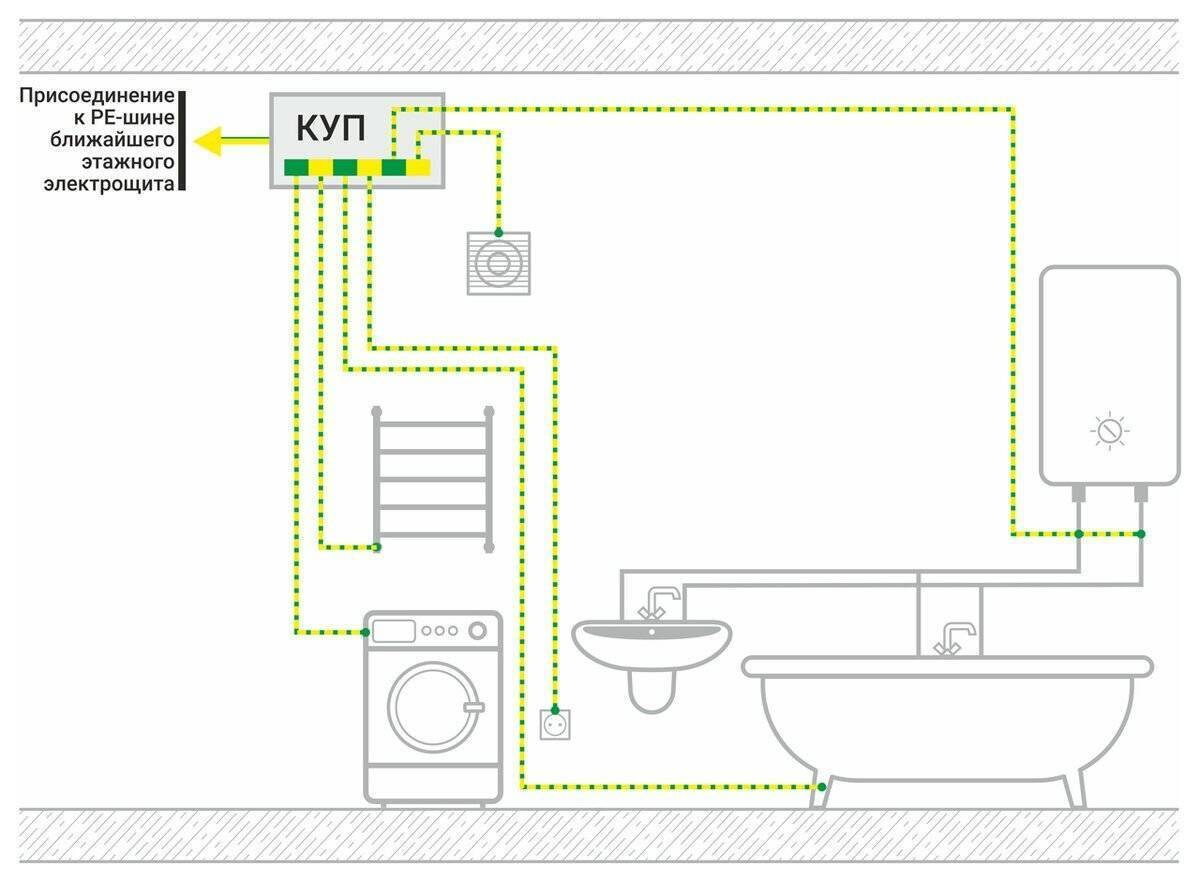

Схема подключения электрооборудования в ванной.

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Демонтаж старой проводки

Если в квартире старая проводка, ее удаляют, чтобы избежать частых выбиваний автоматов, перегревов и возгораний. Не годится двухжильная алюминиевая. Если прошло 20 и больше лет после прокладки, ей трудно питать современные приборы: недостаточное сечение, ослаблена скрутка.

Разделение пространства на зоны

Список ниже — зональное деление ванной комнаты (санузла) на участки по критерию «электрической опасности» (от наиболее к менее опасным):

Зона 0. Ванная и душевая — участок максимального риска.
Зона №1. Мнимые стены, расположенные по краям ванной или поддона душевой кабинки. Уровень угрозы немногим меньше, чем в нулевой зоне.
Зона №2. Буферный участок шириной 60 см от краев зоны №1.
Зона №3. Остальной участок от зоны №2, шириной до 240 см. Место считается наиболее безопасным.

Пример зонирования пространства в ванной комнате. Выполните разметку ванной в соответствии с зональным делением выше. Для каждой отдельной зоны существуют свои требования по электрической безопасности:

В «нулевой» зоне необходимы приборы и материалы с наивысшей степенью защиты от влаги (IP*7, первая цифра — защита от пыли). Настоятельно рекомендуется использовать устройства (например, может понадобиться дополнительный светильник) с напряжением до 12 В. Источник питания 220 В должен располагаться за пределами зоны. Убедитесь в отсутствии гальванической связи.
В первой зоне достаточно установить приборы с защитой от влаги IP*5. В этом участке можно размещать оборудование для нагрева воды. Достаточно убедиться в соответствии класса защиты указанному нормативу. В таком случае эксплуатация приборов будет безопасной.
Во второй зоне потребуются изделия класса IP*4. По степени защиты они практически не отличаются от предыдущих.
В третьей зоне допустима минимальная защита IP*1, поскольку вероятность попадания брызг и капель минимальна. На этих участках можно монтировать розетки.

Степень защиты светильников в зависимости от зоны.

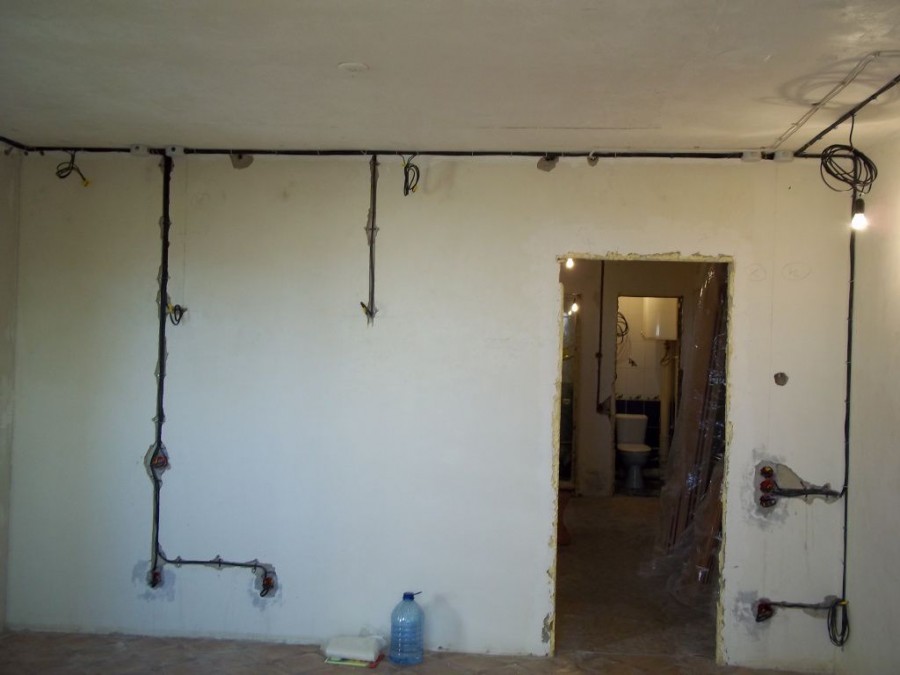

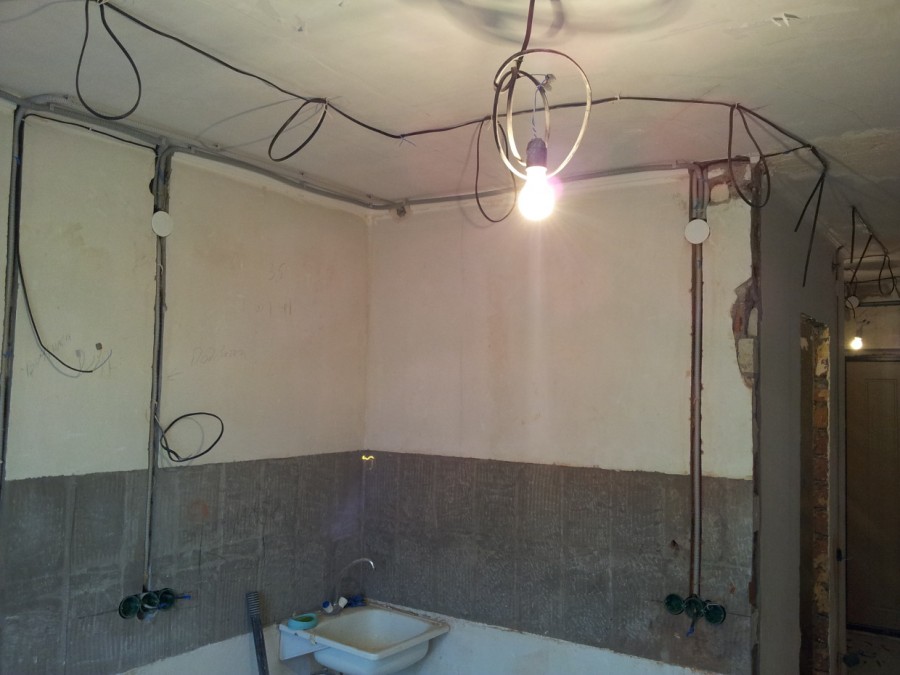

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

Между декоративным покрытием и стенкой имеется пустота.
Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

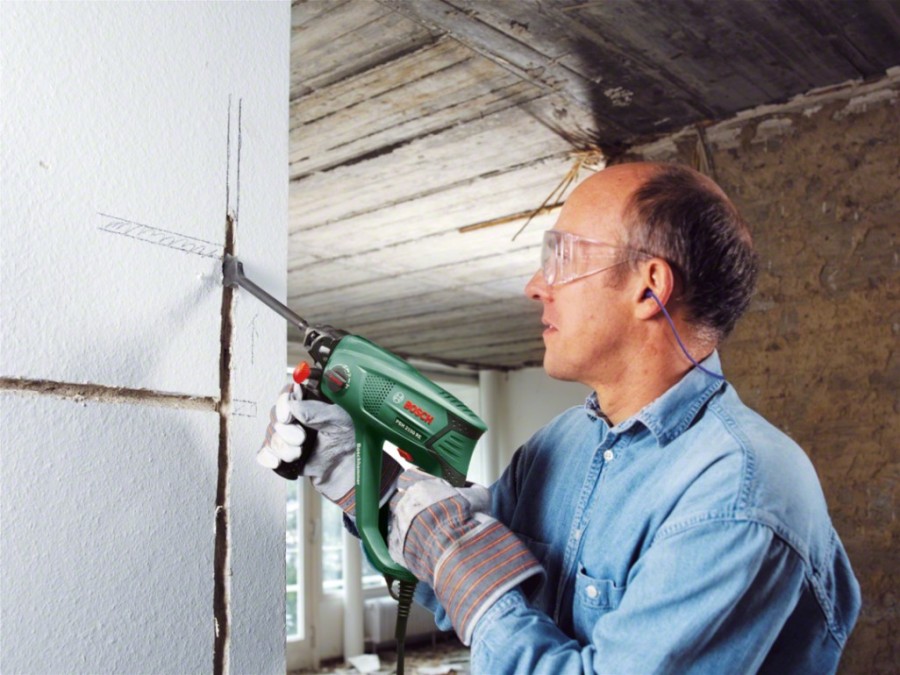

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Подготовка к монтажу

Схему проводки в ванной комнате нужно нанести на лист бумаги, то есть, составить небольшой план. На этом плане нужно отметить все детали – где будут расположены розетки, сколько в ванной нужно повесить светильников и как они будут включаться. Также нужно отметить такие данные:

мощность светильников;
высота розеток и выключателей от пола;
наличие автомата, его мощность и место установки;
сечение и марку кабеля, проложенного для освещения и розеток.

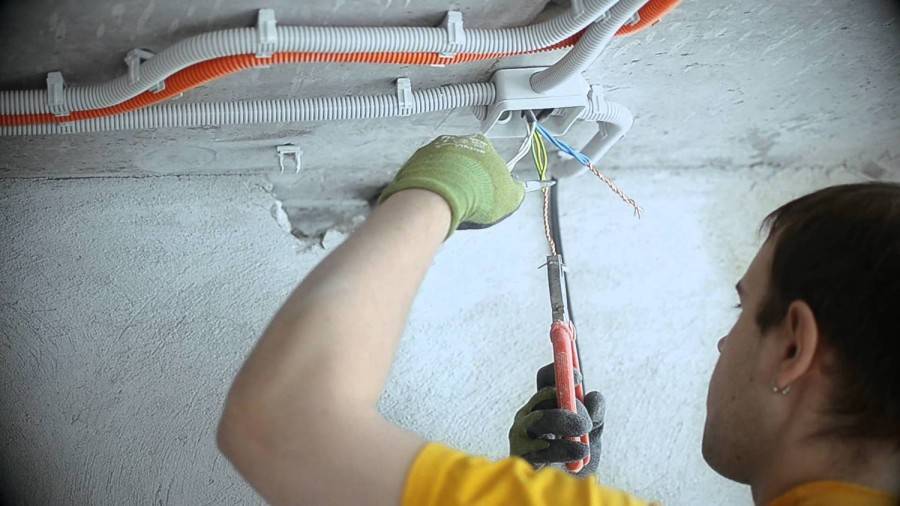

Проводка в ванной комнате всегда начинается с установки распределительной коробки. Обычно эта коробка устанавливается в том месте, где в ванну заходят приходящие провода. Однако, если они слишком короткие, то можно определить, где проложены эти провода, немного вытащить их и сделать коробку рядом. От этой коробки проводится вся электрика в ванной.

Правила выбора выключателей для ванной

Если у вас не установлен общий выключатель ванна-туалет-кухня, а используется отдельный выключатель в помещении ванной, то такое устройство должно иметь специальную степень защиты, которое обозначается маркировкой «IP». Диапазон маркировки IP может быть от IP-00 (незащищённый от влаги) и IP-68 (максимальная защита от попадания влаги). В таких обозначениях, первая цифра обозначает степень защиты от мелких пылевых частиц, вторая цифра указывает на степень защиты от попадания влаги.

Если у вас установлен блок выключателей ванна-туалет-кухня за пределами ванной комнаты, то можно использовать выключатели со степенью IP-00, если устройство установлено непосредственно в помещении или на улице, то степень защиты должна быть максимально высокой.

строительные работывнутренних коммуникациймобильная связьвысокие технологии

Никто не сомневается, что электрика в ванной комнате необходима. Ведь это не только свет, но и работающая стиральная машина, бритва, фен и более экзотические устройства. Однако мало кто знает, как провести провода своими руками так, чтобы потом не лишиться жизни. Ну или, по крайней мере, сознания.

Так случилось и с моим родственником из Красноярска. Закончив ремонт в ванной комнате, он решил обрадовать жену и купил стиральную машинку. Но розетки, к которой она подключается, в комнате не было (ну не подумал он о ней заранее).

Как результат его неумелых действий – выбитые автоматы, перегоревшие предохранители в стиралке и некрасивое черное пятно копоти на кафельной плитке. Ну и судорожные звонки мне с просьбой провести ликбез по поводу того, как правильно сделать розетку и выключатель в ванной комнате.

Хорошо, что все окончилось благополучно. Но вам, мои читатели, я не советую делать розетки в сантехнических помещениях методом проб и ошибок. Ниже размещена инструкция, четко следуя которой, вы сконструируете в ванной комнате безопасную и надежную инженерную сеть.

Будьте осторожны

Перед началом работ всегда полностью обесточивайте квартиру.
Пользуйтесь только исправными и качественными инструментами.
Будьте внимательны, ведь любая оплошность может привести к неожиданным последствиям в будущем.

Монтаж электропроводки своими руками произвести под силу каждому, но перед этим нужно изучить многие нюансы, начиная от выбора материала и заканчивая техникой безопасности. Не имея должного инструмента, знаний и уверенности в себе, лучше доверить эту работу профессионалам.

https://www.youtube.com/watch?v=mz3NcHFO3to

Помогла ли вам статья?

Да4Не очень

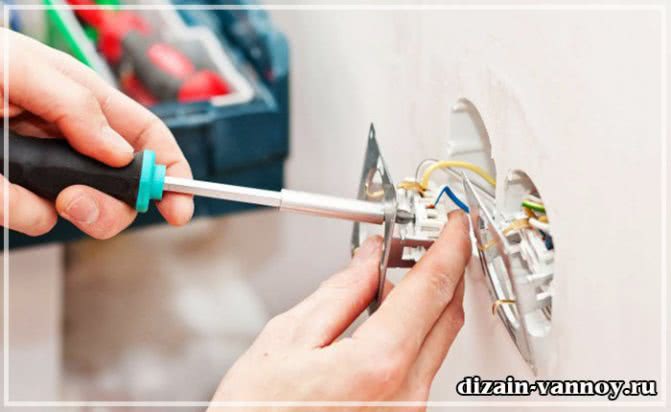

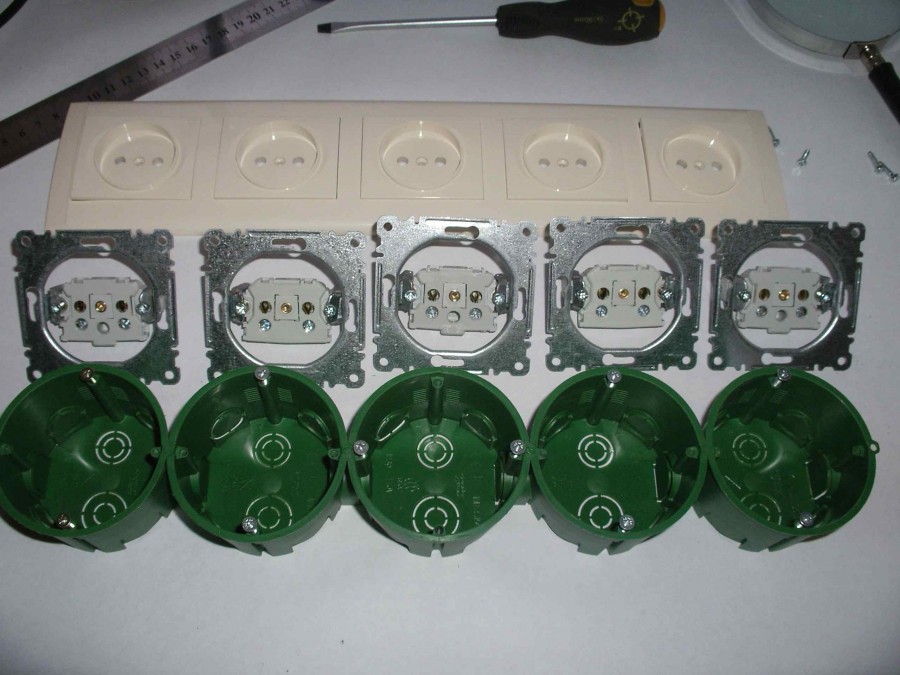

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Безопасность при эксплуатации розеток

Безопасные розетки для ванной

Нужно ли устанавливать автомат для ванной? Конечно. Такие устройства, представляющие собой коммутационные аппараты низкого вольтажа, необходимы для того, чтобы отключать электросеть, подключенную после автомата, защищая ее, таким образом, от коротких замыканий и перегрузок. Однако сам по себе автомат не защищает от утечки тока.

Как сделать электропроводку в ванной более безопасной? Для надежного пользования розетками и электроинструментом нужно учесть два момента во время электромонтажа:

Для ванной можно устанавливать лишь розетки закрытого типа.
Для розеток нужно поставить УЗО.

Нужно определиться с тем, какое УЗО поставить в ванную. Обычно в эту комнату устанавливают УЗО на 10 ма. Однако он может иметь ложные срабатывания, например, от перегрева фена. Поэтому ещё одним вариантом может стать дифференциальный автомат, то есть УЗО, в котором есть автомат. Такое УЗО рассчитано на 25 ма и менее чувствительно к ложным срабатываниям.

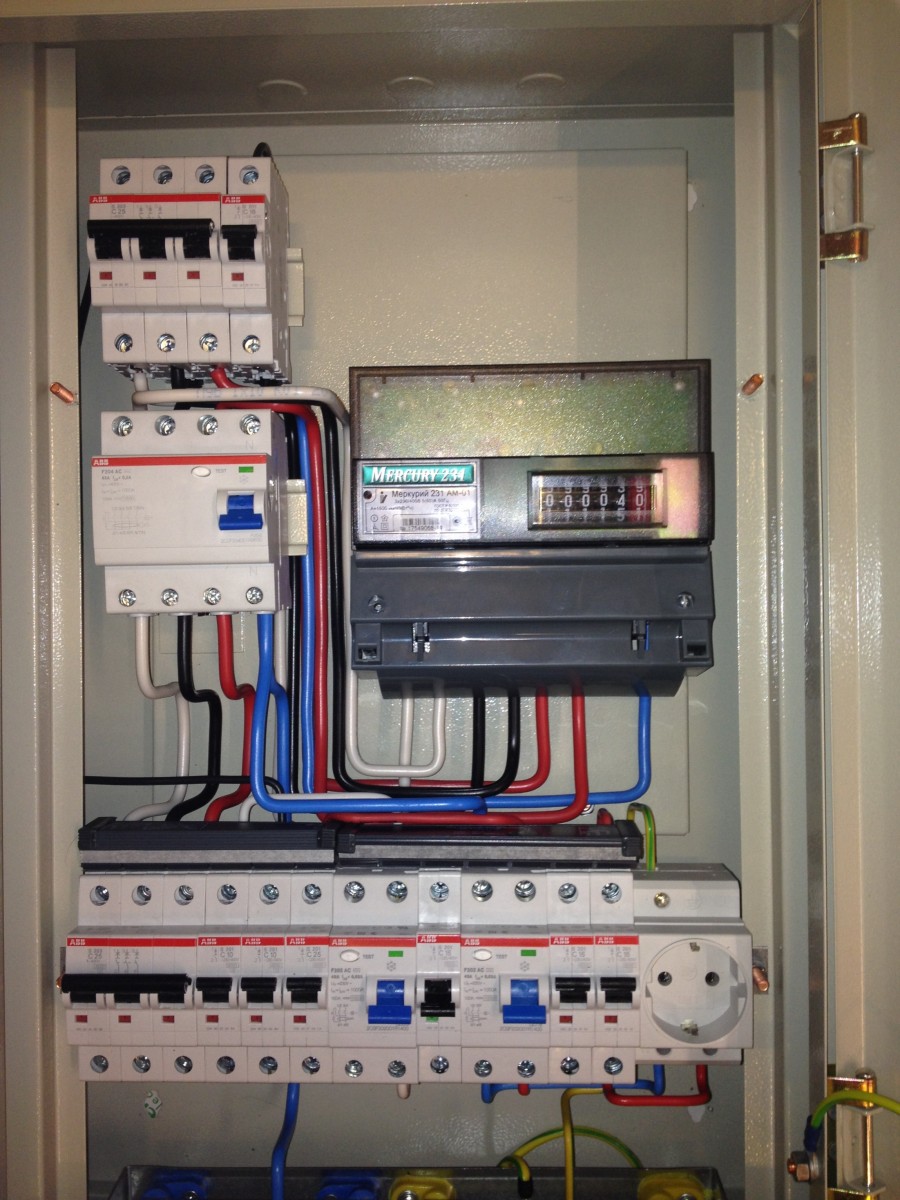

УЗО и автомат (или группу автоматов для ванной) устанавливают в специальном щитке либо внутри ванной, либо за её пределами. Лучше, когда такой щиток встроен в стену, а не просто повешен на ней.

Развод кабеля в помещении

Как правило разводка практически всегда начинается с составления схемы. Далее, потребуется предварительный расчет для закупки необходимого количества электрической проводки, и необходимой фурнитуры. После чего можно приступать к обозначению на стене специальных разметок и приступать к штроблению стен.

Далее, необходимо разводить провода, при этом одновременно занимаясь монтажом розеток, разветвительных коробок и выключателей.

Однако, самую важную деталь необходимо установить в последнюю очередь, это монтаж электрощита. Как правило, данный щиток устанавливают в прихожих, и рядом с ним устанавливают предохранительные автоматы, которые автоматически срабатывают в случае необходимости.

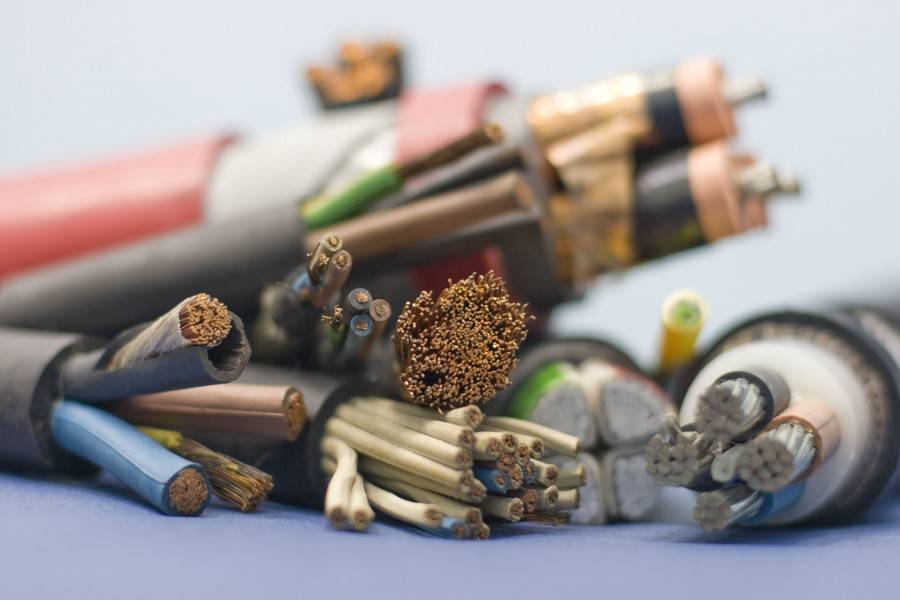

Немаловажное значение имеет то, какую нагрузку на электросеть вы планируете дать, какие электроприборы и их количество будет использоваться одновременно. Все это необходимо знать при выборе проводки, так как они имеют различные технические характеристики и разную марку.

Поэтому, при высоких нагрузках на электропитание сети необходимо использовать соответствующий тип кабеля.

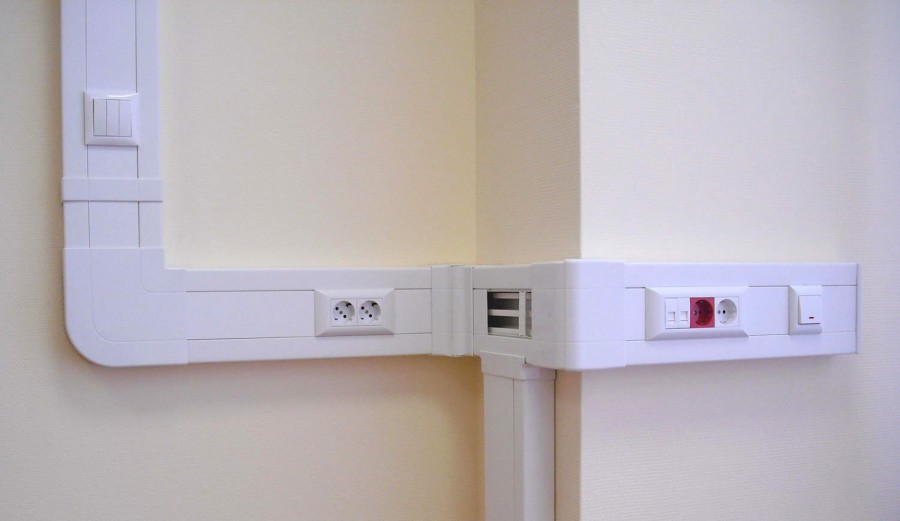

Безусловно, разводка проводов может быть выполнена различными способами, при укладке в настенные каналы штробы, либо в специальных противопожарных коробах, которые крепятся мелкими саморезами к поверхности стенки

Эти способы наиболее популярные и наиболее безопасные в электробезопасности, а так же в пожарной безопасности, а это очень важно.

Однако учитывая способ разводки придется покупать соответствующую фурнитуру, именно исходя из способа разводки. Так, например, если вы решите все таки прокладывать провода в штробах, то и разветвительные коробки придется использовать внутренние, аналогично и с приобретением розеток. Это имеет большое значение, главное не перепутать.

В процессе разводки кабеля необходимо придерживаться некоторых весьма важных правил, соблюдение которых гарантирует качественный монтаж проводки в квартире. Так, например, розетки необходимо устанавливать в промежутках 5-6 метров между собой, на кухне рекомендуется наличие не менее трех розеток.

При этом, на кухне рекомендуется проводить такие провода, которые смогут выдерживать высокие нагрузки на электросеть, так как именно на кухне скапливается большое количество бытовых электроприборов. Выключатели рекомендуется монтировать практически у входа в комнату, на незначительной высоте.

Порядок выполнения работ

Правильное планирование работ помогает сделать монтаж быстро и правильно. Он включает подготовительный этап, сам монтаж и проверку качества.

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

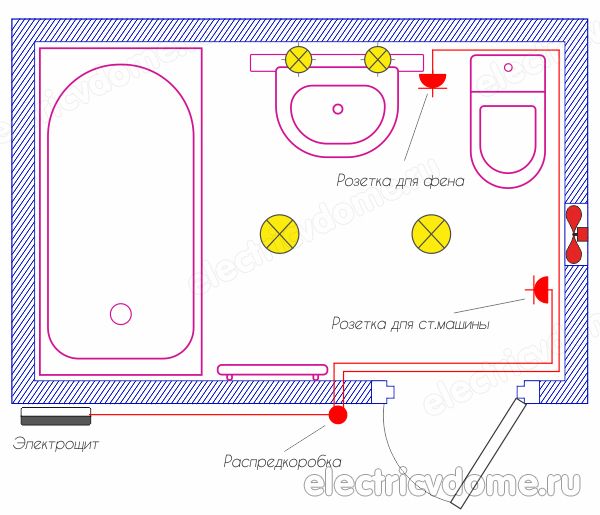

Схема подключения электрооборудования в ванной.

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.
