Ошибки при подключении
1
Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.
При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.
2
Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.
3
Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход. Опять же все решается проверкой индикатором.
4
Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?
А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!
Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.
Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.
Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.
А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.
5
Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.
А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.
Источники — https://cable.ru, Кабель.РФ
Как правильно подключить тройной выключатель
Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.
Все работы следует проводить при выключенном автоматами питании осветительной сети. L3 этим же кабелем уходят в распределительную коробку, где в точках 2.
Включение общего питания.
Выносные выключатели используются в том случае, если нет возможности или желания скрывать проводку. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться.
Однако, в любом случае, необходимо точно определить назначение всех проводов. Тут выбор за Вами. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.
Области применения
Сборка распределительной коробки и выключателя. Вот в принципе и все.
Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.
На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей.
Как подключить трехклавишный выключатель
https://youtube.com/watch?v=r1XosmC76kA
Как подключить трехклавишный выключатель с розеткой, блок розеточный
В панельных домах широко используются трехклавишные выключатели с розеткой. Они стоят в коридоре и управляют светом в трех помещениях — это кухня, ванная комната и санузел. Розетка здесь предусмотрена для разных бытовых нужд, например чтобы пылесос включить, бритву, фен и т.д. С тех пор когда они устанавливались прошло много времени и сегодня они требуют замены. Купить такие трехклавишные выключатели с розеткой не составляет большого труда, но вот разобраться со схемой его подключения не каждый может. В данной статье я подробно разбираю схему подключения трехклавишного выключателя с розеткой, с которой Вы сможете сделать все самостоятельно.
Перед началом всех работ обязательно обесточьте квартиру или данную линию. Безопасность превыше всего.
Во время демонтажа старого блока запомните, а лучше подпишите все провода, которые будете отключать. Это позволит быстро разобраться какой провод и куда идет. В двух словах о проводах — смысл здесь такой:
- от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки;
- от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей (это единственный на рисунке ниже черный провод);
- от других контактов блока выключателей идут на светильники три фазных проводника.
Этих объяснений думаю недостаточно, поэтому зарисовал схему подключения трехклавишного выключателя с розеткой, где все подробно расписал
Тут Вы уделяйте внимание нарисованным линиям и не особо обращайте внимание на кучу проводов в блоке, так как тут наведена самодеятельность и хозяева квартиры запитали еще одну розетку. Смотрите ниже
Схема подключения трехклавишного выключателя с розеткой

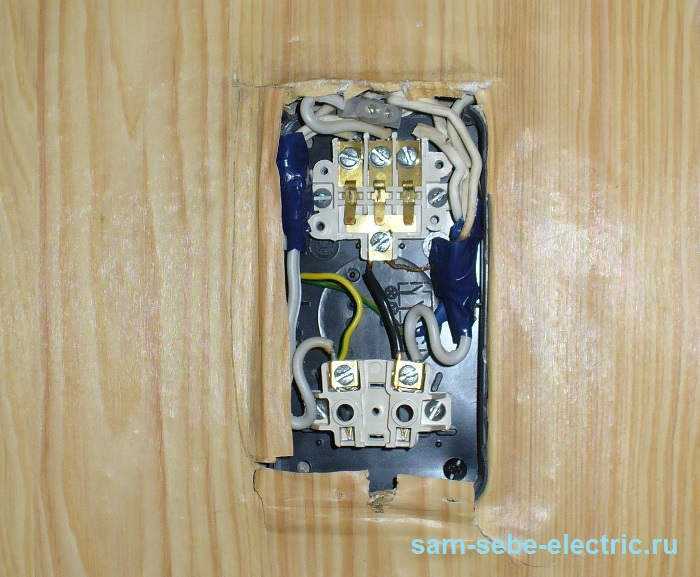

На фото выше уже в стену вмонтирована пластмассовая коробка от нового трехклавишного выключателя с розеткой. Она точно входит в выштробленное углубление от старого выключателя. Ее можно посадить на гипс, а можно прикрепить дюбелями. Тут выбор за Вами.
Вот ниже фотка без моего художества. Данный блок стоит в квартире у одной семьи пенсионеров. Проводка тут старая и менять ее они ни в коем случае не захотели. Часть проводов была поломана и они были наращены через одиночные клеммные колодки. Далее видим желто-зеленый проводок — это «нулевой» проводник отходящий на розетку смонтированную на кухню (это уже самодеятельность какого-то электрика).
Ниже уже поставлены на место сами переключатели. На самом деле их можно не снимать, так как доступ к болтам контактов все равно есть.
Я снял их ради интереса.
Теперь ставим корпус на место. Он крепится тремя болтами.
Ставим боковую клавишу.
Теперь другую боковую клавишу.
На заключительном этапе ставим среднюю клавишу. Вот и все трехклавишный выключатель с розеткой готов к эксплуатации. Для того чтобы его разобрать и добраться до контактов нужно выполнить действия в обратном порядке описанном здесь.
Если этих объяснений вам не достаточно, то читайте новый материал дополняющий эту статью: Дополнение к статье «Схема подключения трехклавишного выключателя с розеткой». Тут я рассматриваю две разные схемы подключения такого блока и привожу подробные пояснения.
Учитель по физике – Вовочке: — Что будет, если вставлять магнит в катушку и вынимать его обратно? — В цепи возникает индукционный ток. — Верно! А если это долго делать? — Может родиться электрик.
Плюсы от применения
Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.
Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.
Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.
Устройство и схема
С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.
Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.
Схема подключения тройного выключателя
Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.
Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения.
Как подключить двухклавишный выключатель
https://youtube.com/watch?v=RWI_-tMXtDA
Как выбрать?
Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер
Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:
- Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
- Внешняя сторона изделия без заусениц, царапин, повреждений.
- Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
- Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
- На обратной стороне должна иметься схема подключения тройного выключателя.
Постарайтесь избегать дешёвых китайских товаров для электропроводки. Покупайте устройства проверенных фирм и заводов-изготовителей.
Ошибки подключения
Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки
Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:
- Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
- Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
- Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.
Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.
Устройство и схема
Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.
Выключатель с тремя клавишами – четыре провода
Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.
Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.
Схема подключения тройного выключателя
На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.
Подготовительные работы
Чтобы подключить трёхклавишный выключатель необходимо подготовить для него место на стене. Если проводка в доме или квартире наружная, достаточно подвести к месту предполагаемого размещения провода от распределительной коробки, уложив их предварительно в кабель-канале.

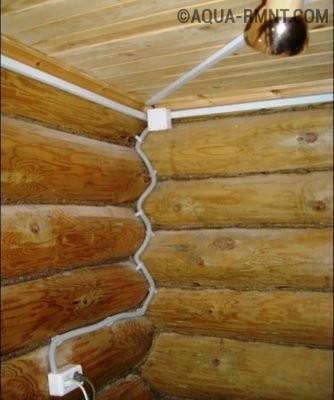

Подвод кабель-канала к лампам освещения
Если проводка скрытого типа, то перед установкой выключателя в стену сначала монтируется подрозетник, к нему (при помощи штробы в стене) подводится 4-х жильный кабель от распределительной коробки. Всё это закрепляют при помощи электромонтажного алебастра.
Пример установки подрозетников для выключателей или розеток
Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Установку производят уже на полностью готовую стену — после финишной отделки (покраски, оклейки обоями и т.д.). Если нужно только заменить выключатель, то задача упрощается. Нужно просто демонтировать старый выключатель. Для этого снимаются клавиши, поддев их ногтем или отвёрткой с плоским шлицом, и откручиваются крепёжные винты. Сняв защитный корпус, нужно извлечь из подрозетника цоколь и отсоединить все провода.
Пример снятия клавиши выключателя
Демонтаж выключателя можно проводить только в обесточенной электросети. Пренебрежение правилами безопасности грозит получением электрического удара, со всеми вытекающими отсюда последствиями.
Отключение питания производится на распределительном щите дома (квартиры). Флажок автоматического выключателя напряжения должен быть в выключенном положении (вниз).
Флажок автоматического выключателя опущен вниз
Чтобы окончательно убедиться в безопасности работы, рекомендуется дополнительно проверить напряжение на клеммах выключателя бытовым индикатором или тестером.
Под напряжением загорается встроенный светодиод
Для удобства дальнейшего монтажа, особенно, если это делается впервые, фазный провод желательно пометить маркером. Он располагается отдельно от других, таким же образом его нужно устанавливать и впредь. При правильном соблюдении цветовой маркировки, провод с фазой окрашен в красный (или коричневый) цвет.
Подключение люстры и трех комнат
При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:
- На каждый рожок напряжение подается от одного из верхних контактов кнопочного прибора, что позволяет включать их по отдельности или совместно.
- При желании три лампочки могут коммутироваться по различным схемам («1 плюс 2», например), от одного контакта включается одна комбинация, а от второго – другая.
- Включение, практикуемое при использовании в люстре 5-ти, 6-ти и более лампочек. Все они разбиваются на группы.
При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.
Советы по выбору
Выбор трехклавишного выключателя будет зависеть только от ваших пожеланий
Но при его выборе вам необходимо обращать свое внимание на следующие детали:
- По верхней стороне изделия не должны находиться заусеницы. Они могут свидетельствовать о не качественности товара.
- Клавиши должны работать без заедания.
- При его включении или отключении вы должны отчетливо слышать щелчки.
- С обратной стороны изделия должна быть схема подключения изделия.
- Все клеммы должны работать нормально.
- Трехклавишный выключатель должен иметь стычные клеммы. Они значительно упрощают процесс монтажа.
https://youtube.com/watch?v=SeButfrGrpA
подключение одноклавишного выключателя.
Подготовка необходимых инструментов
Для подключения выключателя с тремя кнопками вам понадобятся следующие инструменты:
| Инструменты | Описание |
| Отвертка | Потребуется для открытия и закрытия электрической розетки, а также для закрепления проводов. |
| Провод | Необходим для подключения выключателя к источнику электропитания и электрическому прибору. |
| Клеммники | Используются для соединения проводов, предоставляют надежное и безопасное соединение. |
| Тестер | Позволяет проверить наличие и качество электрического напряжения в проводах. |
| Изоляционная лента | Используется для изолирования проводов и предотвращения короткого замыкания. |
Убедитесь, что у вас имеются все перечисленные инструменты, прежде чем приступать к подключению выключателя с тремя кнопками.
Компании-производители
В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.
Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.
Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.
Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!
См. также: Как подключить включатель выключатель света двухклавишный схема
После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.
Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов
Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке
Устройство и схема
Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.
Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Подключение трехклавишного выключателя. Как подключить тройной выключатель.
Схема подключения
Далее подключается сам выключатель. Для этого его нужно
аккуратно разобрать ничего не сломав.
Отверткой или руками подцепляете и отщелкиваете клавишу.
Если не снимается, попробуйте подтолкнуть ее с обратной стороны.
Откручиваете два винтика и снимаете декоративную крышку.
Вся схема подключения фактически заключается в том, что
вам необходимо в разрыв фазного проводника установить этот самый одноклавишник,
который своими контактами и будет разрывать фазу.
Поэтому вниз к выключателю света заводится только фаза, без ноля.
Грубо говоря представьте, что на лампочку у вас идет
цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и
вставить в данный разрыв выключатель света.
Схема очень простая и незамысловатая. Единственное, что
распаечная коробка как промежуточное звено, для многих здесь вносит некоторую
путаницу.
Жилу L подключаете на
верхний контакт, жилу L1 – на нижний.
После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.
В том случае, если у вас зажимные клеммы не сверху и
снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в
любые из них, без разницы какой куда.
Когда там есть надписи “L” и “1”,
то “L” – это приходящая фаза, а “1” –
уходящий провод на лампочку.
Схема подключения
Подключение жил к клеммам выключателя
Перед тем как подключать трехклавишный выключатель потребуется разобрать его на составные части. Для этого сначала посредством плоской отвертки снимаются все три клавиши, а затем удаляется декоративная рамка. После этого открывается доступ к клеммам, к которым требуется подсоединить фазные провода
Перед началом работ важно определиться со схемой, по которой предполагается подключать купленный прибор. При ее выборе возможны следующие варианты:
- Пользователь рассчитывает поэтапно включать три лампочки в люстре. Для коммутации планируется использовать распределительную коробку.
- Для получения того же эффекта предполагается прямое подсоединение проводников. Подводка идет непосредственно к контактам светильника.
Схема подключения для каждого из этих случаев имеет свои особенности.
Подключение трех лампочек через распредкоробку
Подключение через распределительную коробку
Три фазных провода, отводимых от верхних клемм выключателя, прокладываются в кабельном канале в направлении распределительной коробки. В ней производится их расключение с последующим оформлением ответвления в сторону люстры. Каждая из питающих шин коммутируется таким образом, чтобы через нее напряжение поступало на отдельную лампочку. В этом случае включать лампы можно будет поэтапно – одну за другой вплоть до получения максимальной освещенности.
Этот подход удобен тем, что при необходимости корректировки схемы достаточно изменить расключение в коробке, не касаясь самой люстры.
Прямое включение
Схема подключения трех люстр от тройного выключателя
Пользователь экономит на расходном материале и выигрывает в надежности. Основное правило электрики гласит: чем меньше контактов, тем надежней схема.
Три шины, отходящие от клемм выключателя, прокладываются в кабельном канале непосредственно до люстры. Внутри осветителя они расключаются в соответствии с цветной маркировкой проводников. При ее отсутствии придется воспользоваться мультиметром, включенным в режим «Прозвонка». С его помощью определяются жилы, которые подсоединены к металлическому цоколю всех трех держателей: это будет нулевой контакт. Остальные три проводника прозваниваются на контактные пятачки ламповых держателей: это фазные подводки. После маркировки каждый из проводов соединяется посредством миниатюрных переходников с соответствующими шинами, отводимыми от выключателя. Очередность их коммутации не имеет значения, так как лампочки обычно включаются в произвольном порядке.
Установка трехклавишного выключателя своими руками
Основные этапы монтажа и подключения трехклавишного выключателя:
- Обесточьте электросеть на щитке.
- Разберите выключатель. Отсоедините корпус от цокольной части, и ослабьте фиксаторы клемм. Существуют модели с клеммами-защелками, их ослаблять не нужно, здесь провод фиксируется прижимным механизмом. Ослабьте винты распорок, чтобы установить прибор в подрозетник.
- Подключите провода. Здесь необходимо действовать внимательно. Фаза подключается к общей клемме, откуда разводится на 3 осветительных прибора или 3 группы ламп в люстре. Зачищать провод от изоляции нужно не более чем на 1 см. В случае с многожильными проводами используйте специальные гильзы или предварительно залудите концы.
- Подключите провода в распределительной коробке. Сделать это можно с помощью специальных клеммников или спаяв провода.
- Проверьте правильность подключения. Перед сборкой выключателя проверьте, правильно ли работают клавиши. Для этого временно включите электропитание на щитке.
- Соберите выключатель и распределительную коробку. В подрозетнике выключатель фиксируется комплектными крепежными винтами. После монтажа внутренней части установите на выключатель защитно-декоративный кожух.
- Включите питание на щитке.
Важно проследить, чтобы выключатель размыкал именно фазный, а не нулевой провод. В противном случае возникает риск поражения электрическим током, поскольку на осветительном приборе будет постоянно присутствовать напряжение
Как подключить трехклавишный выключатель своими руками
Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:
- подключение кабеля к трехклавишнику;
- соединение проводов в коробке;
- проверка правильности подсоединения и устранение ошибок.
Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.
Схема подключения тройного выключателя
В коробе находятся несколько проводников. Каждый выполняет свою функцию:
- Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
- Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
- Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
- При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.
Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.
Полезное видео по теме:
Подключение проводов к выключателю
Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:
- Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
- Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
- Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.
Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.
Соединения проводов в распредкоробке
В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.
Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.
Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.
Нельзя забывать, что ноль не направлен на переключатель. Он поступает напрямую в светильники. Посредством контакта прибора с тремя клавишами разрывается 1 фаза.
Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.
Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.
Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.
Рекомендуем посмотреть видео по теме:
