Как можно заменить картридж в смесителе в ванной

Замена картриджа

Перед тем как заменить картридж самостоятельно, необходимо убедиться, что перекрыта подача воды, как горячей, так и холодной. Следует также спустить всю оставшуюся воду, которая может находиться в трубах.

Демонтаж картриджа

Для работы понадобятся следующие инструменты:

• отвертка;
• шестигранник;
• плоскогубцы;
• масло.

Итак, далее стоит выполнить следующие действия:

1. Спереди у крана есть специальная заглушка, ее необходимо снять при помощи отвертки, аккуратно поддевая по краям, стараясь не повредить ее целостность.
2. При помощи шестигранника надо открутить винт, который находится у основания рукоятки. Сняв его, можно приступать к разбору смесителя.
3. Сам картридж находится непосредственно под рычагом, поэтому механизм управления необходимо снять со смесителя. Довольно часто возникают проблемы с извлечением рычага, так как он может прикипеть или плотно спрессоваться известковым налетом. Для того чтобы его снять, можно использовать кипяток, им поливают детали, и, пока металл находится в состоянии нагрева, пытаются извлечь.
4. Картридж плотно удерживает специальная гайка, которая расположена поверх него. Именно она прижимает его плотно к корпусу и не дает возможности балансировать. Снять ее можно при помощи плоскогубцев.
5. Далее нужно снять старую, неисправную деталь и заменить на новую. Главное, чтобы все пазы совпали и новый картридж сел правильно. Необходимо тщательно проверить, совпали ли все детали смесителя и картриджа, и только после этого приступать к его прикреплению.
6. После посадки новой детали прикрепляем ее гайкой и плотно затягиваем.
7. Ручка крана устанавливается на свое прежнее место, и тщательно затягивается стопорный винт. После этого надевается заглушка.

В общем сменить картридж не так уж и сложно, главное знать, как устроен сам кран, и иметь под рукой необходимые детали и инструменты.

Обычные неприятности

Конструкция однорычажного смесителя имеет всего три обычных неприятности.

Неисправность	Обстоятельство
Заедание рукоятки, громадное упрочнение при регулировке	Вымывание смазки (в большинстве случаев происходит через 5-8 лет эксплуатации)
Поломка штока (рукоятка всецело отделена от корпуса)	Избыточное упрочнение, приложенное к рукоятке
Невозможность перекрыть воду, течь при нижнем положении рукоятки	Сколы пластин при попадании мусора, поломка пластиковых фиксаторов при избыточном упрочнении на рычаге

Выделим: однорычажный смеситель закрывается, раскрывается и регулируется плавным перемещением, без лишних упрочнений. Обстоятельство большей части неисправностей — привычка закрывать воду резким ударом по рычагу.

Заедание рукоятки возможно устранено повторной смазкой трущихся пластин. Особая смазка для картриджа смесителя и керамических букс продается в фирменных магазинах сантехники, цена маленького тюбика образовывает 400 — 600 рублей. Более доступный вариант — силиконовые смазки, употребляющиеся в бытовых целях: 30-граммовый тюбик обойдется всего в 120 — 140 рублей.

Во всех других случаях инструкция по ремонту сводится к замене картриджа полностью.

Порядок выполнения работ по замене картриджа

Работы по замене неисправного картриджа смесителя на новый нужно выполнять, соблюдая следующий порядок выполнения операций:

1. Прежде чем приступать к ремонтным работам следует прекратить подачу холодной и горячей воды в квартиру, перекрыв соответствующие вентили на вводе.
2. Осторожным движением ножа, стараясь не повредить поверхность расположенной на рукоятке смесителя заглушке, окрашенной наполовину в синий и красный цвет, удалить ее. Если в результате наличия накипи эту операцию не удается выполнить сразу, заглушку нужно обработать специальным средством, а через время повторить попытку.
3. Удаленная из своего отверстия заглушка освободит доступ к винту, посредством которого рукоятка смесителя фиксируется на рычаге картриджа. Подобрав шестигранный ключ соответствующего размера, следует выкрутить этот винт и снять рычажок смесителя.
4. После удаления рычага со своего места нужно демонтировать защитное декоративное кольцо, которое легко выкручивается без применения каких-либо инструментов рукой мастера при приложении незначительного усилия.
5. На следующем этапе предстоит отвинтить гайку, прижимающую картридж к днищу смесителя. Для выполнения этой операции используют разводной ключ.

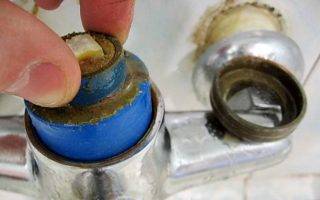

6. Извлечь вышедший из строя картридж смесителя со своего места рукой.

7. Прежде чем приступить к установке нового картриджа, его посадочное место в смесителе необходимо тщательно очистить от отложившихся здесь накоплений грязи и накипи. Для этой цели используют чистую ветошь и раствор уксуса.

Далее нужно установить новый картридж в предназначенное для него место, учитывая строгое совпадение отверстий в сменном устройстве и днище смесителя. Затем необходимо вкрутить прижимную гайку, установить на место декоративный колпачок, закрепить рукоятку смесителя на рычаге картриджа и вернуть на место заглушку.
Замена картриджа завершена. Далее необходимо выполнить проверку собранной конструкции на работоспособность и отсутствие протечек. Для этого следует открыть вентили подачи воды в квартиру, после чего опробовать работу смесителя в различных режимах. Если все операции были выполнены правильно, рычажок смесителя будет открываться и двигаться плавно во всех направлениях, обеспечивая желаемую температуру воды, протечки воды должны отсутствовать.

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

Обращается внимание на его форму и расположение отверстий под шток

Виды картриджей для смесителей

Картридж регулирует напор воды и температуру. Выглядит деталь как пластмассовый цилиндр, который размещается в верхней части корпуса смесителя. В цилиндре есть 3 отверстия, сверху установлен шток – продолжение ручки крана.

В корпусе картриджа находятся керамические диски с отверстиями или шарики. Смещаясь относительно друг друга, они открывают или перекрывают отверстия для подачи холодной и горячей воды. В результате порции жидкостей с разной температурой смешиваются и на излив подается оптимально нагретая вода.

Различают 2 разновидности устройства.

• Шаровой – самый простой. Внутри размещается шарик с отверстиями. При повороте ручки крана шарик меняет положение. При этом одно из отверстий открывается, а другое закрывается, либо открываются оба одновременно. Через них подается горячая и холодная вода, смешиваясь на выходе. Перекрывание отверстия позволяет одновременно с температурой регулировать напор.
• Дисковый – в цилиндре помещаются керамические диски. Размер меньше, чем диаметр цилиндра. Поэтому под действием ручки регулятора диски меняют свое положение, перекрывают отверстия частично или полностью. Таким же образом регулируется напор струи. Дисковый картридж служит долго, так как керамика устойчива к износу и не склонна к образованию известкового налета.

Конструкция термостатического картриджа сложнее. Помимо дискового регулятора, он включает температурный датчик. Последний отключает подачу горячей воды, если в кране нет холодной, тем самым предупреждая риск ожога.

Какой у вас картридж?

Шаровой
47.3%

Дисковый
41.89%

Термостатический
10.81%

Проголосовало: 74

Какие признаки свидетельствуют о неисправности картриджа?

Присутствующие в воде абразивные механические частицы в течение продолжительного воздействия на рабочие поверхности картриджа смесителя приводят к выходу устройства из строя. О неисправности картриджа смесителя можно сделать вывод на основании следующих проявлений:

• рукоятка крана приподнимается и поворачивается туго, слышен характерный скрип или скрежет;
• достичь полного перекрытия воды или максимального напора невозможно;
• при одном и том же положении рычажка выходящая из крана вода меняет температуру;
• перемещение рычага либо в одну, либо в другую сторону до упора не позволяет получить только холодную или только горячую воду;
• смешивание воды невозможно, так как из крана течет только горячая или только холодная вода.

Если Вы чувствуете изменение в управлении ручкой смесителя — это один из основных признаков неисправности картриджа.

После того как владелец квартиры обнаружил, хотя бы одну из описанных выше неполадок, значит настало время для смены картриджа.

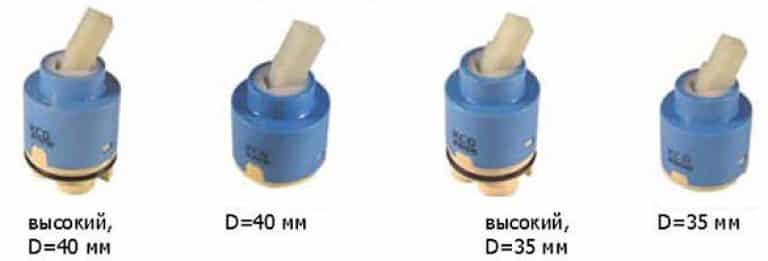

Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

разных картриджей

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

• Диаметр – 45 мм;
• Высота с ножкой – от 60 мм до 65 мм;
• Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Распространенные проблемы со смесителями

Смесители имеют довольно много точек с уплотнителями, течь может появиться в каждой из них. Кроме того, изнашиваются сопряженные трущиеся детали, коррозия разрушает резьбовые соединение и т. д. Из-за плохого качества воды ускоренно выходят из строя целые узлы. Точно узнать причину появления протечки можно лишь после тщательной ревизии состояния всех деталей. Но есть несколько наиболее часто встречающихся протечек.

Протечка у основания смесителя

Вода на полу под смесителем

Актуальная проблема, имеет несколько причин появления.

1. Нарушения герметичности сифона, мест присоединения труб, технологической заглушки и т. д. Нарушения не имеют отношения к смесителю, просто устраняются, работы может делать любой новичок.
2. Протечки в местах присоединения гибких шлангов к корпусу смесителя. Может вызваться тремя причинами: повреждение резинового уплотнителя, ослабление крепления, нарушения герметичности шланга в месте присоединения резьбового штуцера. Для ремонта смеситель можно не снимать, достаточно открутить шланги и выполнить точную диагностику.

Причиной протечек может быть нарушение герметичности шланга

Вода из носика разбрызгивается в разные стороны

Чаще всего такие проблемы появляются после закупорки сеточки на носике. Она имеет очень маленькие отверстия, которые со временем полностью закрываются твердыми отложениями кальция. Уплотнители не выдерживают повышенного давления, под резьбой появляются протечки. Весь смеситель разбирать нет надобности, открутите и прочистите только сеточку.

Забившийся аэратор является причиной разбрызгивания воды

Очистка аэратора смесителя

Постоянно протекает из-под рычага или носика

Самая сложная проблема, может иметь много вариантов. Для ремонта требуется полностью разобрать смеситель, определить причину появления протечки и устранить ее.

Чтобы устранить проблему, нужно полностью разобрать смеситель

Как видите, большинство проблем со смесителем можно устранить без его демонтажа и полной разборки. Не спешите, внимательно изучайте причину появления проблем.

Разновидности картриджей в зависимости от принципа работы

Исходя из принципа работы, различают виды картриджей, предназначенные для однорычажных, двухрычажных кранов и термостатов.

По принципу работы картриджи предназначаются для однорычажных, двухрычажных кранов и термостатов

Самым распространенным вариантом запорного устройства является однорукий смеситель. Он приводится в действие с помощью рычага, который вращается в разные стороны, обеспечивая изменение положения внутреннего запора картриджа, который может быть дисковым или шаровым. Однорычажные смесители устанавливаются на раковинах ванны, мойках на кухне и в душевых кабинках.

Двухрычажный картридж используется преимущественно для душевых кабинок. Его еще называют дивертором. Картридж для смесителя душевой кабины характеризуется не только тремя позициями смешивания потоков, но и четырьмя и более, что определяется количеством подключенных устройств. Например, в случае установки гидробокса дивертор может работать в пяти положениях. Для переключения режимов работы используется стержень из латуни, оснащенный пластинами. Он способен вращаться вокруг своей оси на 360 градусов, благодаря чему устройство может сочетать несколько положений.

Термостатический механизм устанавливается в смесителях, оснащенных термостатом. На одной стороне корпуса устройства располагается температурная шкала, где выставляется необходимый параметр. Запорный элемент постоянно находится в заданном положении, обеспечивая установленную температуру и нужный напор. Такой вариант преимущественно используется в общественных санузлах. Устройство удобно для семей с пожилыми людьми и детьми.

Однорычажный смеситель приводится в действие рычагом, который вращаясь обеспечивает изменение положения внутреннего запора картриджа

Каждый вариант смесителя предполагает применение картриджа определенного размера, что регламентируется действующим стандартом. Значение типоразмера определяется диаметром внутреннего запорного механизма. Для душа или умывальников принято использовать запорный механизм размером 28,32 и 35 мм. Для душевой кабинки характерна установка картриджа для смесителя 40 мм и 45 мм.

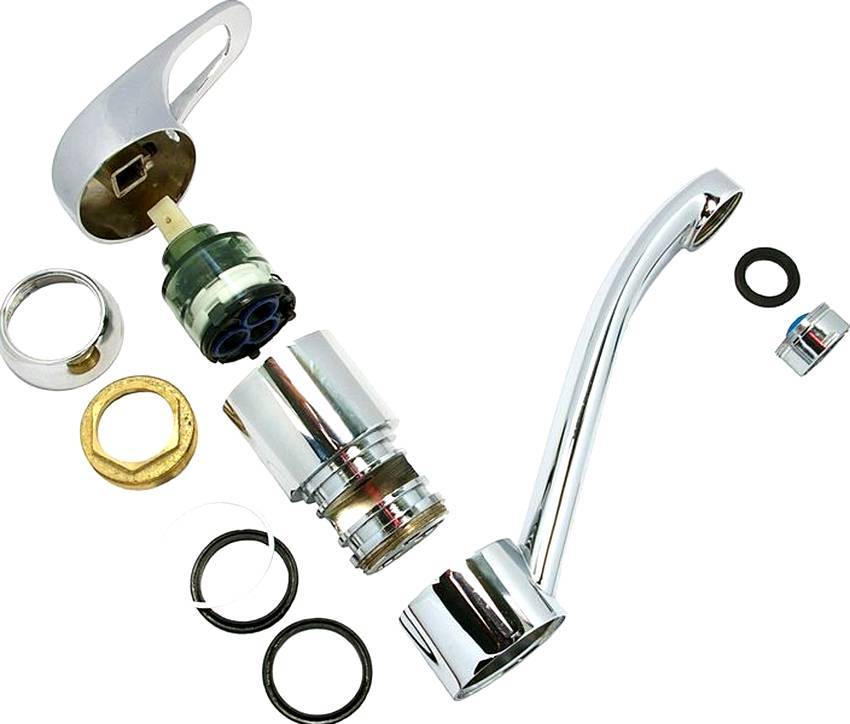

Как разобрать смеситель

Для осуществления ремонта необходимо разобрать смеситель с помощью шестигранника, небольшой отвёртки, разводного ключа. Подача воды в трубопроводе должна быть перекрыта.

Если смеситель требуется отсоединить полностью, то порядок разборки будет следующий:

• перекрыть водопроводную систему;
• разводным ключом открутить гайки двух шлангов подвода воды;
• открутить прижимную гайку смесителя, соединяющую его с раковиной;
• для удобства дальнейшей работы снять шланги с корпуса;
• откинув заглушку, открутить винтик в два оборота;
• снять регулятор;
• ключом открутить гайку, вынуть картридж.

Для снятия смесителя с настенного крепежа достаточно открутить накидные гайки.

Самые частые неисправности

При поломке картриджа меняется качество смешивания и пропускная способность смесителя, нарушается процесс регулировки

Замена картриджа в смесителе выполняется при любой неисправности. Устройство практически не подлежит ремонту. В шаровом единственным регулирующим элементом выступает собственно шарик. При деформации деталь нужно менять. Дисковый в абсолютном большинстве случаев не разбирается, так что отремонтировать его тоже не удастся.

Определить, какие неисправности указывают на поломку кассеты, довольно просто.

• Затруднение при регулировке воды – струи идут порциями, то с резким напором, то с низким.
• Регулировка не производится – из крана идет то горячая, то холодная жидкость.
• Невозможно полностью перекрыть воду – даже при усилии кран продолжает капать или течь тонкой струйкой.
• Затруднения при повороте самого рычага – подается с трудом, рывками, нет плавного хода.
• При одинаковом положении вентиля или рычага при повторном открывании температура воды меняется.

Износ от жесткой воды

Причины неполадок разнообразные. Механическая неисправность, наподобие скола керамического диска или деформации шарика, крайне редка. Гораздо чаще встречаются поломки, связанные с износом, деформацией поверхности и тому подобным.

• Износ дисковой модели – в ее корпусе находится 2 или 3 керамические пластины. Чтобы хорошо регулировать напор и температуру, диски размещаются очень близко. В конечном положении они плотно прилегают друг к другу. Со временем пластины из-за трения изнашиваются. Проявляется в виде неполного перекрытия воды: кран капает, затем начинает протекать тонкой струйкой. Деталь при такой неполадке нужно заменить.
• Износ материала корпуса – изначально смесители выполняли только из латуни. Это довольно дорогой сплав, весьма устойчивый к коррозии и механически прочный. Дешевые силуминовые модели куда менее устойчивы к механическим повреждениям. Здесь действительно можно свернуть головку крана, приложив слишком больше усилие. То же самое происходит с картриджем, особенно шаровым. Он деформируется и перестает регулировать воду. Жидкость идет то горячая, то холодная.
• На эффективность работы смесителя влияет и подача воды из водопровода. Если в системе часто наблюдаются гидроудары, картридж выходит из строя так же, как и водопроводные трубы.
• Неправильная эксплуатация – чрезмерное усилие, недостаточный уход, приводит к механическим поломкам и быстрому износу. Хотя сам картридж в большинстве своем конструкция неразборная, очистка смесителя и смягчение водопроводной воды продлевает срок эксплуатации и этой детали.
• Солевые отложения – водопроводная вода далеко не всегда «дотягивает» до норм и стандартов по чистоте. Большинство таких примесей относительно безопасны и легко фильтруются – так в быту и получают чистую воду. Однако в смеситель вода попадает из водопроводной трубы. Чаще всего она содержит большое количество карбонатных солей кальция и магния. При смене температуры они откладываются на поверхности дисков, шарика, внутри корпуса и мешают движению керамических пластин.

На солевые отложения указывает затрудненное движении рычага. Налет, постепенно истираясь, превращается в твердые частицы, которые способствуют быстрому износу движущихся деталей. К затруднениям поворота рычага присоединяется протечка и неполная регулировка – идет то горячая, то холодная струя.

Когда необходимо менять

Как правило, дисковые картриджи выходят из строя по причине износа движущихся пластиковых деталей. Керамические пластины изнашиваются намного реже. Но, по большому счету, не имеет значения, из-за чего поломался картридж. Его в любом случае придётся заменить, ибо это одноразовая деталь, не подлежащая ремонту.

Признаки неисправности картриджа:

• вода не смешивается должным образом (с крана льётся только холодная или только горячая);
• нарушена подача воды (при повороте рычага в одно из крайних положений ничего не поступает);
• при фиксированном положении рычага температура воды каждый раз меняется;
• не удаётся включить воду на полный напор;
• невозможно полностью перекрыть воду;
• вода протекает из-под рукоятки;
• чтобы повернуть рычаг, требуются усилия.

Срок службы смесителя значительно снижается из-за содержащихся в воде вредных примесей: ржавчины, извести, песка и других нерастворимых мелких частиц. Решить проблему помогут фильтры механической очистки и умягчения воды. Однако ничто не работает вечно, и любой картридж рано или поздно придётся менять.

Устройство картриджа

Устройство смесителя с картриджем пара напоминает схему работы керамической кранбуксы: и в том и другом случае вода перекрывается обоюдным смещением притертых керамических пластин со сквозными отверстиями.

Имеется, очевидно, и отличия:

• В нижней пластине три отверстия. Два соответствуют холодной и тёплой воде, третье, большего диаметра, подает воду к изливу (гусаку) смесителя.
• Верхняя пластина может не только вращаться довольно нижней, тем самым снабжая преобладание в смеси холодной и тёплой воды, но и смещаться вверх-вниз, регулируя напор.

Обратите внимание: обоюдное смещение пластин с минимальным упрочнением обеспечивается водостойкой силиконовой смазкой. Без нее упрочнение, нужное для регулировки смесителя, быстро возрастает

Устройство кухонного смесителя с картриджем предполагает его легкую замену. Картриджи различаются диаметром (28,35 и 46 мм) и длиной. Дабы не совершить ошибку при покупке, несложнее всего забрать с собой пример — неисправную подробность.
