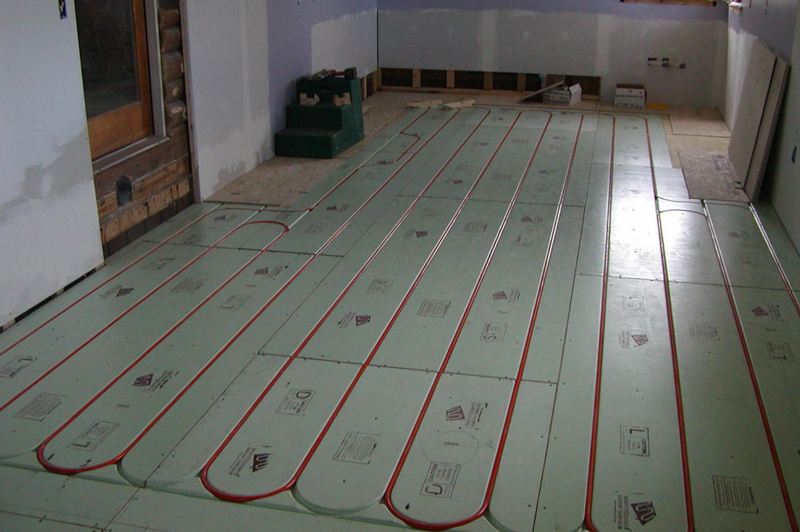

Монтаж контуров на профильные теплоизоляционные маты
Подобный вариант обустройства напольной системы обогрева самый легкий. Как основание для водяного пола тут используются плиты полистирольного утеплителя. Эти маты для укладки обладают габаритами 30×100×3 см. Они оснащены пазами и низкими столбиками. В эти крепления защелкиваются своими руками трубы теплых полов. На них осуществляется укладка финишного покрытия.
Этот способ не требует обязательного использования бетонной стяжки. Когда как финишное покрытие применяется напольная плитка либо линолеум, сначала на основании надо настелить плиты ГВЛ. Толщина листов должна быть не меньше 2 см.
Какое покрытие подходит для водяного теплого пола
Довольно часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию. Но керамическая плитка не подходит для всех видов комнат, поэтому, чаще всего такое напольное покрытие с теплым полом можно встретить в прихожей, на кухне и в санузле. Кроме того, плитка предоставляет широкий выбор дизайнерских решений и цена на нее может быть самой разной. Керамическая плитка хорошо сочетается с водяным теплым полом потому, что ее поверхность имеет низкую гигроскопичность – то есть изделие практически не способно впитывать в себя влагу. Кроме того плитка отличается высокой теплоотдачей, при нагреве она отдает большое количество тепла в помещение. Для облицовки рекомендуется выбирать плитку с гладкой поверхностью, так как шероховатая поверхность не так интенсивно отдает тепло. Класть ее можно в любом помещении, так как ни изменения температурного режима, ни колебания уровня влажности воздуха не могут повлиять на такое покрытие.
Читать также: Как подключить теплый пол к отоплению
Ламинат представляет собой плотную древесноволокнистую плиту толщиной от 6 до 8 мм. Этот материал практически не склонен к деформациям и отличается простотой монтажа, который с легкостью можно провести своими руками. Такое покрытие способно выдерживать постоянные нагрузки. Для теплого водяного пола под ламинат выбирается термо- и влагоустойчивый ламинат, который покрыт водоотталкивающим воском. Эти свойства обозначаются на упаковке специальной маркировкой. Такое покрытие может выдерживать нагрузку в 500кг/м2. Еще одним преимуществом выбора ламината для теплого пола является его высокое термическое сопротивление – до 0,10 м2×К/Вт, то есть при нагреве он не будет деформироваться.
Монтаж покрытия на водяной теплый пол поверх стяжки
Кроме того теплый пол может быть смонтирован под пробку. Пробковое покрытие в сочетании с водяным теплым полом – комфортное, но при этом, устойчивое к повреждениям покрытие. Оно не проседает со временем, сохраняя при этом нужную толщину теплоизоляционного слоя. К тому же пробка отличается низкой теплопроводностью и даже при повышении температуры до 70 °C материал не будет терять своих изначальных характеристик. При выборе пробки для водяного теплого пола рекомендуют безклеевые виды покрытия, в середине которых располагается слой МДФ. Такие изделия сверху покрыты защитным износоустойчивым слоем и декоративным пробковым слоем. Безклеевой пробковое покрытие отличается простотой монтажа – плиты соединяются с помощью замкового соединения, что существенно ускорит монтаж системы водяного теплого пола.
Читать также: Как сделать теплый пол от полотенцесушителя
Линолеум – это еще одно рекомендованное покрытие для теплого водяного пола, так как он устойчив к воздействию влаги и не меняет своей структуры при нагреве до 27°С. Линолеум обеспечивает ровное распределение тепла по всей площади комнаты при обогреве водяным полом. Наиболее подходящая разновидность такого покрытия – это многослойный поливинилхлоридный линолеум
Перед тем как устанавливать теплый водяной пол под линолеум, важно учесть ряд особенностей такого покрытия. Так, к примеру, тепло- и звукоизоляционные разновидности линолеумной отделки будут плохо пропускать тепло
Финишное покрытие для водяного теплого пола в виде паркетной доски не такое надежное, как ламинатное или плиточное. Дерево со временем начинает подвергаться влиянию влаги и температурным перепадам. Однако выбрать представленный материал стоит хотя бы потому, что он отличается презентабельным внешним видом.
Читать также: Тепловой узел отопления: схема теплового пункта
Виниловое покрытие неплохо сочетается с водяным полом ввиду своей высокой степени влагостойкости. Виниловое покрытие обеспечит надежную гидроизоляцию.

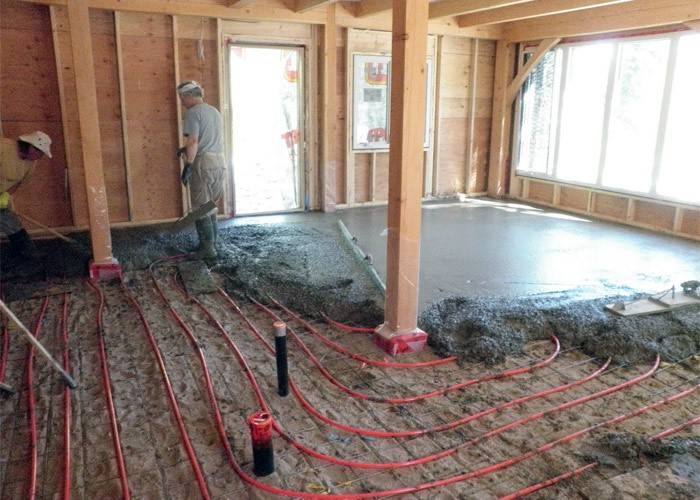

Монтаж водяного теплого пола в бетонной стяжке
Процесс монтажа водяного теплого пола со стяжкой:
Очистка и выравнивание поверхности.После очистки нужно проверить поверхность основания на перепады высот.
Если перепад не превышает 1 см, можно приступать к укладке пола. Если перепад 2 см и более, нужно выровнять поверхность. Лучше всего для этого подойдет наливной пол.
Как сделать наливной черновой пол, мы писали в предыдущих статьях.
- Гидроизоляция.Гидроизоляционная пленка укладывается для того, чтобы оградить теплоноситель от возможной влаги снизу.
- Кромочная изоляция.По периметру стен укладывается и крепится демпферная лента на всю высоту будущего пола.
- Теплоизоляция.Утеплитель толщиной 1-5 см (в зависимости от того, насколько теплый пол вы делаете, и какие климатические условия) должен быть плитным. Также можно купить утеплитель с отражающей поверхностью.
- Пароизоляция.
- Армирование.Желательно купить арматурную сетку с ячейками 15-20 см: по ним легко прокладывать трубу водяного теплого пола. Многие делают армирование перед укладкой труб водяного пола, но желательно сделать это после, так как в таком случае арматура будет равномерно распределять нагрузку на трубы.
- Укладка водяного теплого пола.Сначала подсоединяем трубу к выходу подающего коллектора.
Если вы делаете теплый пол единственным источником отопления, то укладывайте трубу с минимальными отступами прямо по сетке (шаг между трубами 15-20 см). Если теплый пол — вспомогательная система отопления, то шаг укладки может быть до 30 см, но не более. Крепление трубы к сетке производится специальными клипсами очень легко (шаг креплений около 1 метра), но не нужно жестко крепить: труба может немного расширяться от нагрева.
Также крепить трубы можно фиксирующими планками (трак) или завязками. Если укладка идет до армирования, то есть специальные клипсы для крепления к основанию. Если вы укладываете пол по схеме «улитка», не забывайте про обратный ход.
Оптимальная длина трубы для одного контура равна 70-80 м. Если на одно помещение этой длины не хватает, разбейте площадь на 2 контура. На помещение площадью 10 м2при шаге между трубами в 15 см длина трубы будет 67 м (как раз оптимальный вариант).
После прокладки всей длины трубы подсоединяем ее к выходу принимающего коллектора.Проверка работоспособности.После смонтированной системы водяного теплого пола его нужно включить на несколько часов, чтобы убедиться в качестве монтажа. Давление должно снижаться примерно на 0,03 МПа в час, при этом температура воды должна быть одинаковой.Заливка стяжки.Толщина стяжки водяного теплого пола должна быть выше труб или армирования на 2-3 см. Как делать мокрую стяжку пола, мы писали в одной из предыдущих статей.
Применение монтажной сетки
Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.
После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.
Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.
Какие известные разновидности электрических полов существуют
Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:
- Пленочные.
- Нагревательные кабели.
- Нагревательные маты.
Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.
Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.
Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.
Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.
Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.
Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.
Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.
Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Особенности пола с подогревом в деревянном доме
Устройство системы теплого пола в жилых помещениях – это процесс с рядом особенностей, которые необходимо учитывать до начала работ.
Стоит отметить, что речь в статье идет про деревянные дома, но многие дома возведенные до 90-х годах прошлого века мало чем отличаются по конструкции перекрытия полов. Укладка всех слоев в них произведена поверх специальных балок (те же лаги).
Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.
Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:
Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол.
Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок.
Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома.
В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.

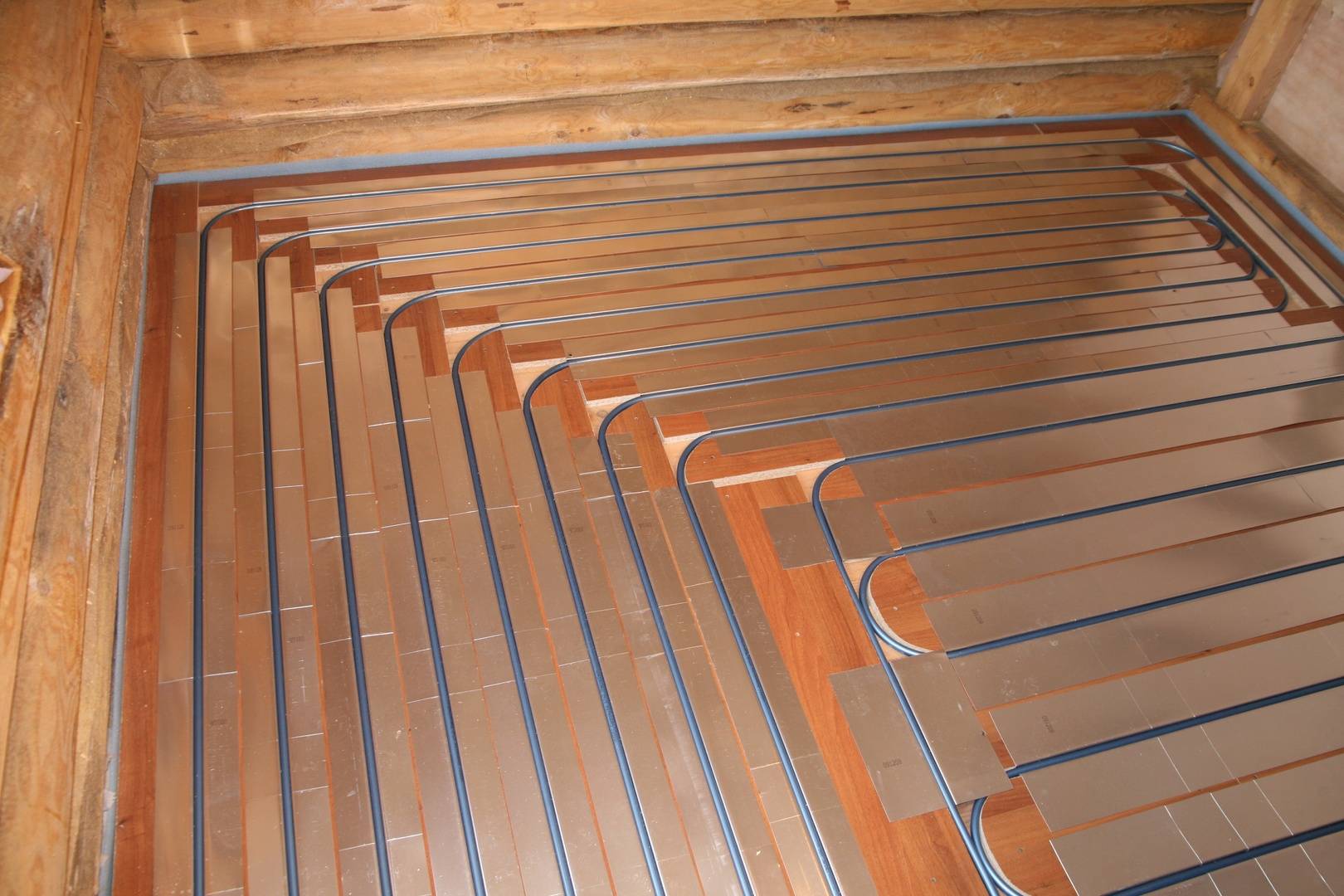

Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.
Особенности водяного пола
Даже при изучении технологии монтажа не всегда становится понятно, стоит ли устанавливать водяной теплый пол в квартире или доме.
Преимуществом гидравлической системы является то, что помещение равномерно прогревается, при этом тепло распределяется вертикально, а не идет точечно от радиаторов. Эта проблема особенно остро стоит в помещениях с высокими потолками, поскольку воздух так просто не успевает полностью прогреваться.
Водяной теплый пол не видно и он не занимает полезное пространство, при этом электроэнергия используется экономично, но достигается максимальный результат.
Недостатком водяного теплого пола считается его монтаж, особенно при использовании стяжки. Для ее полного высыхания требуется несколько недель или месяц. Также людям не нравится, что для раскладки теплого водяного пола приходится сильно тратиться, поскольку если выбрать некачественные материалы, то возникнет протечка и придется все переделывать.
Расчет мощности электрического теплого пола
Подсчитав площадь укладки (а не всей площади помещения), нужно умножить это число на мощность системы теплого пола. Мощность кабелей теплового электрического пола зависит от теплопотерь определенного типа помещения (чем больше тепла отдает помещение, тем сильнее его нужно нагревать).
Примеры требуемой мощности пола для определенных типов помещений:
Для примера возьмем санузел площадью 5 м2.
За вычетом площади ванной (душа), унитаза, стиральной машины, умывальника получаем площадь 3 м2. Умножаем 3 м2на требуемую мощность 180 Вт/м2и получаем 540 Вт/м2. При покупке нужно выбрать электрический теплый пол с мощностью, равной или чуть больше полученной.
Как укладывать водяной теплый пол?
Укладка водяного теплого пола является самым сложным процессом. Для монтажа такой системы обогрева сначала нужно подготовить основание. Для этого сперва требуется выложить слой гидроизоляционного материала, который закрепляется двухсторонним строительным скотчем или клеем.
После на него выкладывается слой теплоизоляции. Если изоляционный материал имеет фольгированное основание, то он выкладывается блестящей стороной вверх.
Затем начинается самый сложный процесс монтажа. Он происходит в несколько этапов:
- Чтобы трубы лежали на полу строго по схеме, их необходимо зафиксировать. Для этого используется армированная сетка или крепеж. Сетка просто выстилается по всей площади и закрепляется поволокой. Использование сетки упрощает выкладку труб на одинаковом расстоянии друг от друга. Крепеж устанавливается на саморезы, для чего в полу нужно будет проделать отверстия. По периметру стен располагается демпферная лента, которая потребуется для дальнейшей стяжки в качестве компенсационного материала.
- Трубы раскладываются согласно одной из схем: змейка или улитка, как это показано на видео. Шаг укладки зависит от размера комнаты и может варьироваться от 30 до 50 см.
- После укладки и закрепления труб монтируется водяной коллектор. К нему подключаются все линии с теплоносителем из разных помещений. Трубы подсоединяются как для входящего тока воды, так и для исходящего. Именно коллектор отвечает за то, насколько быстро будет поступать вода из котла или общей трубы системы центрального отопления и возвращаться обратно в котел от подключенных труб. Коллектор отвечает также сразу за все полы в разных помещениях дома. Поэтому его лучше установить в доступном месте.
- В финале коллектор соединяется с трубами теплого пола и подключается ко всей отопительной системе. Для этого сначала устанавливается термоголовка, которая через капиллярную трубу соединяется с термодатчиком и краном регулирования подачи воды.
- После всех необходимых подключений нужно провести тестирование всей системы теплого пола. В случае протечек или неравномерно нагрева необходимо устранить неисправность.
- Если вся система работает нормально – то выполняется заливка бетоном, то есть стяжка. После чего можно укладывать обычное декоративное покрытие.
Вариантов укладки труб теплого пола существует всего два: змейка или улитка. При укладывании змейкой все трубы укладываются параллельно друг другу в длину от одной стены помещения к противоположной. Входящий поток воды достигает середины змейки на другом конце комнаты и затем уже охлажденный теплообменник возвращается тем же путем по параллельным трубам обратно. Это способ идеально подходит для сложных помещений.
При укладке схемой «улитка» трубы располагаются по общей спирали, по которой горячая вода доходит от периметра до центра комнаты. Обратно охлажденная вода возвращается по тому же пути через другие трубы. Такая схема подходит для больших помещений, так как горячая вода сначала омывает всю площадь по периметру, что позволяет сразу охватить теплом всю комнату.
Совет
Важно, чтобы сопротивление воды в трубах, которые подходят к коллектору, было одинаковым. Для этого для больших комнат нужно создать несколько контуров или для маленьких комнат выбрать трубы более узкого диаметра
Процесс монтажа
Перед тем, как уложить электрический те плый пол, сначала устанавливается терморегулятор. Его помещают на высоте не менее тридцати сантиметров от пола, на одинаковом расстоянии между нагревательными линиями кабеля. Рекомендуется предварительно сделать углубление в стене для прибора, положить штробу для его провода. Датчик должен находиться в хорошо отапливаемом участке комнаты. Поэтому гофрированная труба с датчиком должна находиться над уровнем пола и быть снабжена заглушкой.
Этот этап непосредственного монтажа нагревателей немного изменяется в зависимости от используемого типа элемента. Рассмотрим все нюансы.
С нагревательным кабелем
Чтобы не перепутать очередность, разберем процесс на шаги.
Этапы работы:
Подведение от распределительной коробки к месту установки фазу, ноль и заземление.
Образование канавки в стене, в которой будут проходить две трубки. Водной будет располагаться силовые провода нагревательного кабеля, в другой – проводки датчика пола. Вторая должна быть на метр длиннее первой.
Выравнивание поверхности пола, затем установка теплоизоляции. Поверх мы размещаем монтажную ленту с шагом в полметра и укладываем кабель. Можно делать это любым типом, но чаще всего применяется «змейка».
Протяжка к коробке термостата силовых проводов, соединительная муфта должна располагаться в стяжке. Правильный шаг в укладке кабеля – расстояние между креплениями ленты. Кабели укладывают параллельно.
Установка датчика температуры, который необходимо обернуть изолентой, чтобы защитить от попадания строительного раствора.
Проверка качества работы. Необходимо измерить сопротивление нагревательного кабеля тестером, допустимая погрешность – 10%.
Стяжка. Подробно об этом этапе будет рассказано в отдельном разделе.
Как видите, все очень просто. С такой задачей справится даже новичок.
Применение тепловых матов
Технологически мат является тем же кабелем, присоединенным к изолирующему подстилающему материалу, облегчающему укладку рулонов. Монтаж в этом случае очень упрощен. Процесс аналогичен укладке обычных кабелей, однако существуют ряд особенностей, которые необходимо учитывать.
Наиболее весомые из них:
Штробу для размещения датчика нужно делать в стене и на поверхности. Защитная пластиковая труба будет лежать ниже самого мата.
После основной подготовки сразу следует перейти к укладке матов. Ширина рулона достигает половины метра. Можно разрезать некоторые части мата, чтобы поменять направление кабелей. Резать проводя нельзя – только саму сетку, на которой специально есть запас для изменения ширины.
Замерив нужный участок, необходимо оторвать защитную ленту на нижней стороне мата и размотать рулон, укладывая на чистую поверхность пола.
Уложенный мат нужно покрыть слоем плиточного клея. Нагревательный кабель не должен возвышаться над полом. Клей сохнет долго – 3-5 суток.
-
После того, как клей высохнет, можно сразу устанавливать каменную кладку или другое напольное покрытие. Однако чаще всего маты кладут под керамическую плитку.
В данном случае резко снижается стоимость пола с подогревом, потому что при установке матов не требуется дополнительные теплоизоляционные материалы. Монтаж очень простой и занимает от начала до конца всего 7-8 дней. Однако маты имеют единственный минус – такой элемент не может быть единственным источником тепла в комнате.
С нагревательной пленкой
Пленка невероятно тонкая – 0,2-0,5 миллиметров. Нагрев происходит за счет наличия медных проводников и карбоновых вставок, которые выделяют тепло при прохождении через них тока.
Пленочные полы укладываются по такому же принципы, как маты, только мощность системы зависит от финишного покрытия: для ламината достаточно 150 Ватт, для плитки – 200-220 Ватт.
Очередность работы:
Термодатчик можно поместить в пластиковой трубе или непосредственно на поверхности пленки – это непринципиально.
Укладка теплоизоляции. Желательно применять фольгу, которая будет отражать ИК-излучение, выделяемое данным типом нагревателей.
Разложение пленки. Ее можно разрезать в любом месте – это очень удобно.
Изоляция медных проводков в месте разреза и на краях пленки. Изолируют с одного конца, к другому будут подключены силовые провода.
Укладка декоративного покрытия.
Данный материал считается лучшим вариантом, однако отличается немалой стоимостью самой пленки.
Укладка электрического теплого пола на стяжку
Это самый распространенный способ укладки нагревательных матов электрического теплого пола. Он эффективен при последующей укладке плитки. Вместо классической стяжки применяется плиточный клей, толщина которого получается меньше толщины стяжки.
Для крепления мата на поверхности применяют двухсторонний скотч. Когда требуется изменить конфигурацию мата, на нем производится надрез. По нему можно провести разворот на 90/180 градусов. Необходим контроль целостности кабеля. Напольный обогрев может устраиваться на старом кафельном слое.
Основные этапы монтажа электрического теплого пола под плитку рассмотрены ниже:
- мастер должен подготовить место постановки температурного датчика и терморегулятора. Термостат должен размещаться на высоте от 30 до 90 см от поверхности пола. При выборе места необходимо учесть, чтобы обеспечивалось удобство эксплуатации и устройство не мешало расстановке мебели. В местах с высоким уровнем влажности прибор выносится за пределы помещения;
- реализуется разметка и отмечается зона установки термостата. Проводится разметка места монтажа силового кабеля и температурного датчика. От стены до датчика должно находиться не менее 50 см. При установке кабеля требуется проверить, чтобы сечение провода силовой линии соответствовало силе тока нагревательного мата;
- посредством перфоратора или электродрели вырабатывается отверстие для монтажа терморегулятора. Мастер должен соблюдать технику безопасности, защиту перчатками и очками;
- промышленным пылесосом собирается пыль;
- при помощи штробореза или углошлифовальной машины реализуется штроба размером 2*2 см. Она необходима для монтажа кабеля питания мата и монтажной гофротрубки с температурным датчиком;
- проводится монтаж датчика и регулятора. Датчик помещается в гофротрубку. Конец провода с датчиком должен размещаться на самом краю, внутри гофры. Перед установкой гофра плотно закрывается заглушкой, что предотвратит проникновение цементного раствора или плиточного клея;
- в предварительно подготовленную штробу укладывается гофра. Для фиксации принято использовать дюбель-хомуты или специальные пластиковые клипсы. Радиус изгиба изделия у стены не должен быть меньше 50 мм;
- проверяется корректность электрических соединений. Шпателем штроба с гофрой заполняется плиточным клеем;
- поверхность пола проходит подготовку: удаление мусора, очищение щеткой. Пол покрывают грунтовкой для лучшей адгезии в плиточным клеем;
- на основание встык настилается подложка. Отражающая сторона должна быть обращена вверх. Все швы проклеиваются металлическим скотчем;
- перед монтажом нагревательного мата выполняется разметка с соблюдением всех отступов;
- на размеченной площади проводится укладка матов теплого пола под плитку;
- если при укладке теплого пола, матам под плитку требуется придать определенную форму, сетчатое основание разрезается на фрагменты, без повреждения нагревательного кабеля;
- при монтаже теплого пола, маты, сформированные на фрагменты, не должны накладываться друг на друга, кабель не должен пересекаться;
- датчик при укладке матов теплого пола размещается посередине между витками кабеля;
- после монтажа поверхность проверяется на отсутствие механических повреждений;
- проводится проверка корректной работы теплого пола измеряется сопротивление мата. Полученные значения сверяются с данными инструкции;
- штроба заполняется раствором, проводится подключение электрического теплого пола к терморегулятору в соответствии с указаниями инструкции.
Если нагревательные маты будут использоваться в качестве основного обогрева, их мощности будет недостаточно, — потребуется устройство дополнительного теплоизоляционного слоя
Далее требуется проверить работоспособность мата, в систему на 1 мин подается напряжение. Если напольный обогрев смонтирован корректно, на терморегуляторе включается индикатор зеленого цвета, мат начинает нагреваться. После проверки питание отключается.
Укладка напольного покрытия
После того, как мастер убедился в работоспособности системы, приступают к заливке раствора для фиксации плитки. В помещении должен соблюдаться стабильный микроклимат, недопустимо наличие сквозняков.
Клей наносится небольшими участками, плитка слегка вдавливается в раствор. Толщина рабочего слоя должна составлять 8-10 мм. Состав должен покрывать нагревательный мат полностью, соприкасаясь со всей поверхностью декоративного покрытия, без образования воздушных полостей. Когда клей полностью просох, можно приступать к эксплуатации напольного обогрева.
