ИБП для газового котла

Лучшие Топ 5 синусоидные линейно-интерактивные ИБП для котлов

SVEN RT-1000

Модель SVEN RT-1000 идеально подходят для надежного бесперебойного питания систем отопления, охраны, автоматики и других устройств. Применимы при низком качестве электропитания или отсутствии сети.

Стильный и мощный SVEN RT-1000

Основные характеристики:

• тип — интерактивный;
• мощность — 1000 Вт;
• разъемы — 2 шт.;
• скорость переключения на батарею — 8 мс;
• напряжение мин/макс — 140/275 Вт;
• вес — 9.9 кг.

Плюсы

• функция «автостарт»;
• быстро переключается;
• индикация режимов работы отображается на большом LCD-дисплее;
• доступная цена;
• газовый котёл в доме на 24 кВт. АКБ 75-го тянет на 3.5 часа.

Минусы

• слышно трансформаторное гудение;
• завышает входное напряжение.

ИБП SVEN RT-1000

Powercom INFINITY INF-1100

Компактное устройство мощностью 1100 Вт. Обеспечивает надежную защиту и стабильное питание для различных приборов, включая газовые котлы.

Надежная защита от перепадов напряжения

Основные характеристики:

• тип — интерактивный;
• мощность — 1100 Вт;
• разъемы — 2 шт.;
• скорость переключения на батарею — 8 мс;
• напряжение мин/макс — 140/280 Вт;
• вес — 10.8 кг.

Плюсы

• не шумит;
• не греется;
• напряжение не прыгает;
• компактный, под ногами не мешает;
• удобно использование дополнительных внешних аккумуляторов.

Минусы

• не информативный маленький дисплей;
• тяжеловат (в случае частого его переноса).

ИБП Powercom INFINITY INF-1100

Энергия Гарант 750

Представляем обновленный напольный инвертор серии ИБП Гарант. Популярный аппарат получил элегантный корпус, уникальный LED-дисплей с полезной информацией. Инженеры оптимизировали потребление энергии в режиме простоя и улучшили контроль над зарядом аккумулятора.

Обновленная модель с улучшенными характеристиками

Основные характеристики:

• тип — интерактивный;
• мощность — 750 Вт;
• разъемы — 2 шт.;
• скорость переключения на батарею — 8 мс;
• напряжение мин/макс — 155/275 вт;
• вес — 6.8 кг.

Плюсы

• лучшее устройство для благоприятной работы автоматики и насосной группы отопительных котлов;
• доступная цена;
• выполнен из качественного пластика.

Минусы

• некорректно показывает входное и выходное напряжение;
• шумит вентилятор при охлаждении.

ИБП Энергия Гарант 750

Энергия Pro 500

Компактная модель с мощностью 500 Вт. Обеспечивает надежное бесперебойное питание для небольших устройств, включая газовые котлы.

Надежный помощник для газовых котлов

Основные характеристики:

• тип — интерактивный
• мощность — 500 Вт;
• разъемы — 1;
• скорость переключения на батарею — 6 мс;
• напряжение мин/макс — 170/280 Вт;
• вес — 5 кг.

Плюсы

• возможность настенного крепления;
• быстрое переключение на батарею;
• тихо работает;
• не занимает много места;
• простое подключение.

Минусы

шумит вентилятор при зарядке батареи.

ИБП Энергия Pro 500

Hiden Control HPS20-1012N

Надежный ИБП с синусоидальной формой выходного напряжения. Обеспечивает стабильное питание для газовых котлов.

Надежная защита с отличными показателями

Основные характеристики:

• тип — интерактивный;
• мощность — 1000 Вт;
• разъемы — 2 шт.;
• скорость переключения на батарею — 6 мс;
• напряжение мин/макс — 140/280 В;
• длина шнура — 80 см;
• вес — 13.1 кг.

Плюсы

• синусоидальная форма напряжения, подходящая для чувствительных устройств;
• надежная защита от сбоев в электросети;
• удобное управление и мониторинг;
• опция автоматического регулирования напряжения (AVR).

Минусы

• ограниченная автономность работы;
• не подходит для высокомощных нагрузок;
• короткий шнур.

ИБП Hiden Control HPS20-1012N

7 ошибок при выборе ИБП для газового котла

При выборе модели для газового котла следует избегать следующих ошибок:

Недостаточная мощность: не оценили мощность вашего котла и других устройств. Недостаточно мощный аппарат может не справиться с нагрузкой и выйти из строя.
Неправильный тип ИБП: выбирайте модель с синусоидальной формой выходного напряжения

Для газового котла важно чистое и стабильное питание.
Недостаточный запас мощности: не забудьте добавить 20-30% к рассчитанной мощности для обеспечения надежной работы в различных ситуациях.
Пренебрежение автономностью: учтите, что ИБП обеспечивает ограниченное время автономной работы. Определитесь, насколько долго вам нужно, чтобы система продолжала работать без подачи электричества.
Отсутствие функции AVR: функция автоматической регулировки напряжения (AVR) защищает от скачков и перепадов напряжения.
Неправильное размещение: установите аппарат в хорошо проветриваемом и защищенном от влаги месте.
Экономия на качестве: ИБП – это инвестиция в надежное электропитание

Не выбирайте самый дешевый вариант, чтобы избежать недоразумений в будущем.

Учтите эти ошибки, чтобы сделать правильный выбор устройства для газового котла и обеспечить надежное бесперебойное питание вашей системы отопления.

Стабилизатор для котла

Это самый простой и бюджетный вариант защиты от скачков напряжения. Приобретается стабилизатор, чаще всего релейный (ступенчатая регулировка), вешается на стену (бывают напольные) рядом с котлом, включается в розетку сам стабилизатор, а в розетку на его корпусе включается котел. Все. Какие модели сейчас самые популярные?

Бастион TEPLOCOM ST-888 — релейный, мощность 888 В·А (~620 Вт), диапазон работы 145 – 260 В, погрешность 10% (Рис. 1.), цена примерно 4 700 руб.

Рис.1. Внешний вид стабилизаторов Ресанта LUX АСН-1000Н/1-Ц, Энергия АРС-1000, Бастион TEPLOCOM ST-888 и Rucelf КОТЁЛ-1200 отличается значительно, начинка приборов не на столько, но тоже отличается.

Рис.1-а. У Энергии АРС-1000 есть специальная шпилька для правильного подключения фазо-зависимых котлов (защита по полярности).

Примечание. ЭкспертКотел.ру не рекомендует стабилизаторы и ИБП мощностью ниже 500 В·А, особенно для двухконтурных котлов. При просадке напряжения, снижается и выходная мощность стабилизатора или ИБП, например, рассмотренный выше Ресанта LUX АСН-1000Н/1-Ц при падении напряжения до 140 вольт будет выдавать ~350 Вт (~50% от номинала). Если суммарная мощность нагрузки будет выше, чем то, что выдает стабилизатор в данный момент, то он отключится и отключит котел. Поэтому лучше учесть запас на случай падения напряжения, оптимальная мощность 1 кВ·А, 1,5 кВ·А или 2 кВ·А. Это касается и ИБП.

Лучшие источники бесперебойного питания с двойным преобразованием

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три – с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Как правильно выбрать ИБП для газового котла отопления и на что обратить внимание?

Следует учесть несколько ключевых правил:

Определите мощность вашего газового котла. ИБП должен быть способен обеспечивать достаточную мощность для нормальной работы котла.
Газовые котлы относятся к индуктивной нагрузке. Поэтому выбирайте модель с синусоидальной формой выходного напряжения, так как это обеспечит стабильное и безопасное питание.
Решите, как долго ИБП должен обеспечивать работу котла без подачи электричества

Учтите, что большая емкость батареи требует более высоких затрат.
Обратите внимание на функцию автоматической регулировки напряжения (AVR), которая защищает от перегрузок и перепадов напряжения.
ИБП должен мгновенно переключаться на батареи при обрыве электропитания, чтобы избежать выключения котла.
Проверьте наличие понятного и удобного интерфейса управления.
Отдавайте предпочтение известным производителям с хорошей репутацией.
Узнайте, какая гарантия предоставляется на аппарат и его компоненты.

Идеальный ИБП для газового котла обеспечит стабильное и безопасное электропитание, гарантируя нормальную работу вашей системы отопления.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения. Существует 2 типа выходного напряжения:

Существует 2 типа выходного напряжения:

чистый синус

квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом

Почему это важно?. Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала

Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос

Зачем нужен ИБП, если и так все хорошо

Источник бесперебойного питания может оказаться полезным дополнением даже в случае, когда работа газового котла кажется стабильной.

ИБП обеспечивает дополнительный уровень надежности и защиты для работы газового котла

Вот несколько причин, почему он может быть полезным:

Защита от сбоев в электросети: обеспечивает стабильное питание в случае временных сбоев, скачков напряжения или перепадов.
Предотвращение перезапуска: предотвращает автоматические перезапуски котла при кратковременных перебоях в электропитании, что может увеличить срок службы оборудования.
Гарантированный нагрев: обеспечивает непрерывное питание котла, что важно, чтобы поддерживать устойчивую температуру в помещении, особенно в холодное время года.
Защита электроники: помогает предотвратить повреждение электронных компонентов котла от внезапных изменений напряжения.
Экономия времени и денег: может предотвратить преждевременный износ оборудования и потерю времени на ремонт.

В целом, ИБП обеспечивает дополнительный уровень надежности и защиты для работы газового котла, что может быть полезным в долгосрочной перспективе.

От чего спасает ИБП для котла и от чего необходима дополнительная защита?

В случае плановых отключений электроэнергии позволяет сохранить работоспособность котла и поддерживать тепло в помещении. Предотвращает повреждения котла и связанных с ним устройств, вызванные внезапными изменениями напряжения. Дополнительное питание от бесперебойника позволяет избежать сбоев в работе котла, что может произойти в случае неполадок в системе генерации электроэнергии.

Бесперебойник позволяет избежать сбоев в работе котла

С другой стороны, ИБП не спасает от более длительных перерывов в электроснабжении, так как его автономность ограничена. Также, ИБП не защищает от проблем, связанных с газоснабжением или физическими повреждениями оборудования. Для дополнительной защиты в случае длительных сбоев в электроснабжении или других рисков, может потребоваться использование генератора или других стратегий резервного питания.

Как определить мощность ИБП

Найдите на газовом котле или в его документации указание мощности в ваттах (W) или киловаттах (kW). Это может быть написано как «мощность нагрева» или «потребляемая мощность». Если у вас есть другие устройства, которые также будут подключены к ИБП, сложите их мощности вместе с мощностью газового котла.

Для надежности, рекомендуется добавить к полученной сумме некоторый запас мощности, например, 20%. Это обеспечит достаточный запас для стабильной работы и предотвратит перегрузки. После добавления запаса, выберите модель с ближайшей к полученной сумме мощностью. Обычно ИБП имеют стандартные значения мощности, например, 500 или 1000 Вт.

На самом деле это не сложно — для определения подходящей мощности вам потребуется учесть мощность всех устройств, которые вы планируете подключить к ИБП вот пример:

учитывая потребление каждого устройства (отопительный прибор 80 Вт + насосы для прокачки теплоносителя по системе 2 шт. 70+70 Вт + дымоходный вентилятор 75 Вт = 275 Вт), рекомендуется добавить дополнительно 20-30% мощности для обеспечения надежной работы ИБП. С учетом этого, общая мощность составит приблизительно 350 Вт. Такой расчет поможет выбрать подходящий ИБП для обеспечения стабильного бесперебойного питания вашей системы отопления.

Расчет мощности ИБП для котла

Лучшие комплекты ИБП с АКБ для твердотопливных котлов

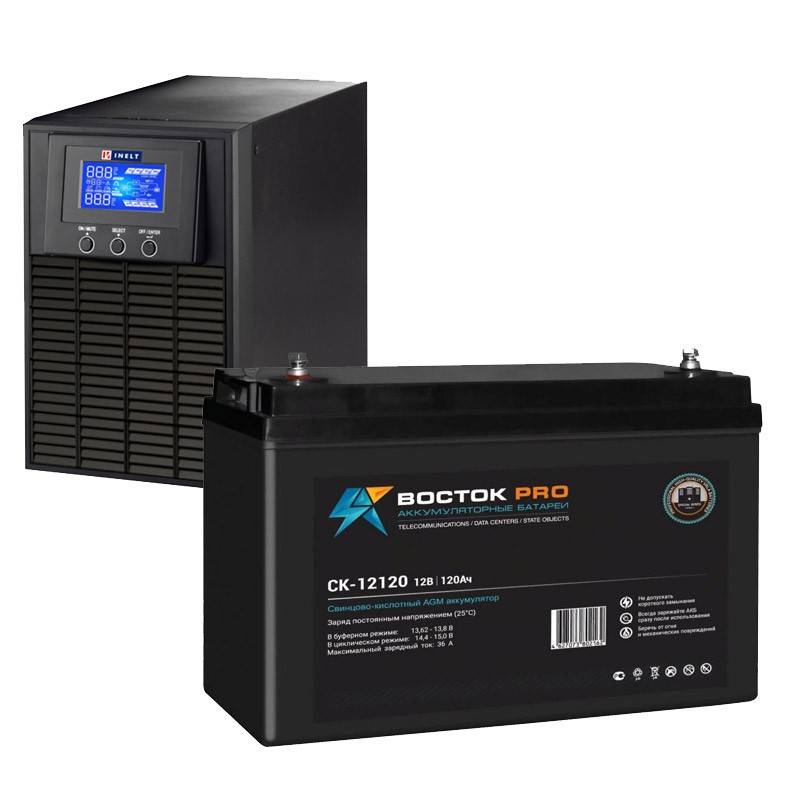

Комплект Энергия Гарант 500 (пн-500)

Энергия Гарант 500 (ПН-500) — устройство, объединяющее ИБП, стабилизатор напряжения и зарядное устройство АКБ. Стабильное напряжение и бесперебойное электроснабжение даже при полном отключении. В комплекте идет свинцово-кислотный аккумулятор изготовленный по AGM технологии.

Бесперебойное электроснабжение даже при полном отключении

Основные характеристики

• в комплекте — АКБ Восток PRO СК-1275;
• мощность — 500 Вт;
• форма сигнала — синусоида;
• напряжение мин/макс — 120/275 Вт;
• вес — 26 кг.

Плюсы

• встроена звуковая индикация режимов работы с кнопкой отключения;
• есть предохранитель от больших перепадов электричества;
• многофункциональный графический дисплей;
• защита от перегрева;
• работает даже при -20 градусов.

Минусы

«ревет» вентилятор при перегрузках.

ИБП Комплект Энергия Гарант 500 (пн-500)

Hiden Комплект HPS20-0312N-100

Hiden комплект HPS20-0312N-100. Настенный ИБП 1000 Вт, однофазный, линейно-интерактивный, с возможностью подключения внешних АКБ. Включает аккумулятор MNB MM100-12 (12 В, 100 Ач).

Удобный и самый производительный

Основные характеристики

• в комплекте — аккумулятор MNB MM100-12 (12, 100 Ач, 30 кг);
• мощность — 300 Вт;
• работа при полной загрузке — 210 мин (450 мин при 50% загрузке);
• форма сигнала — синусоида;
• разъемы — 2 шт.;
• напряжение мин/макс — 140/280 Вт;
• вес — 40 кг.

Плюсы

• длительный срок службы;
• качественный корпус;
• имеет информативный Жк-дисплей;
• есть защита от короткого замыкания и перегрузок.

Минусы

• евро розетка;
• тяжелый.

ИБП Hiden Комплект HPS20-0312N-100

Источник бесперебойного питания (ИБП)

ИБП обеспечивает стабилизацию напряжения и питание от аккумулятора/-ов (АКБ), когда отключается электричество, например при обрыве проводов и других авариях. Наиболее распространены два вида ИБП: линейно-интерактивные и онлайн.

Линейно-интерактивные ИБП (Line-interactive) со встроенным стабилизатором, при наличии сетевого напряжения (даже значительно пониженного), в отличии от онлайн-ИБП, стабилизируют напряжение не задействуя АКБ, экономя их ресурс и значительно продлевая срок службы аккумуляторов. Прибор не требователен к частоте питающего напряжения (допускает отклонение ±10% без перехода на АКБ) и может, в отличии от онлайн-ИБП, питаться от обычного бюджетного генератора без электронного управления частотой (как вариант).

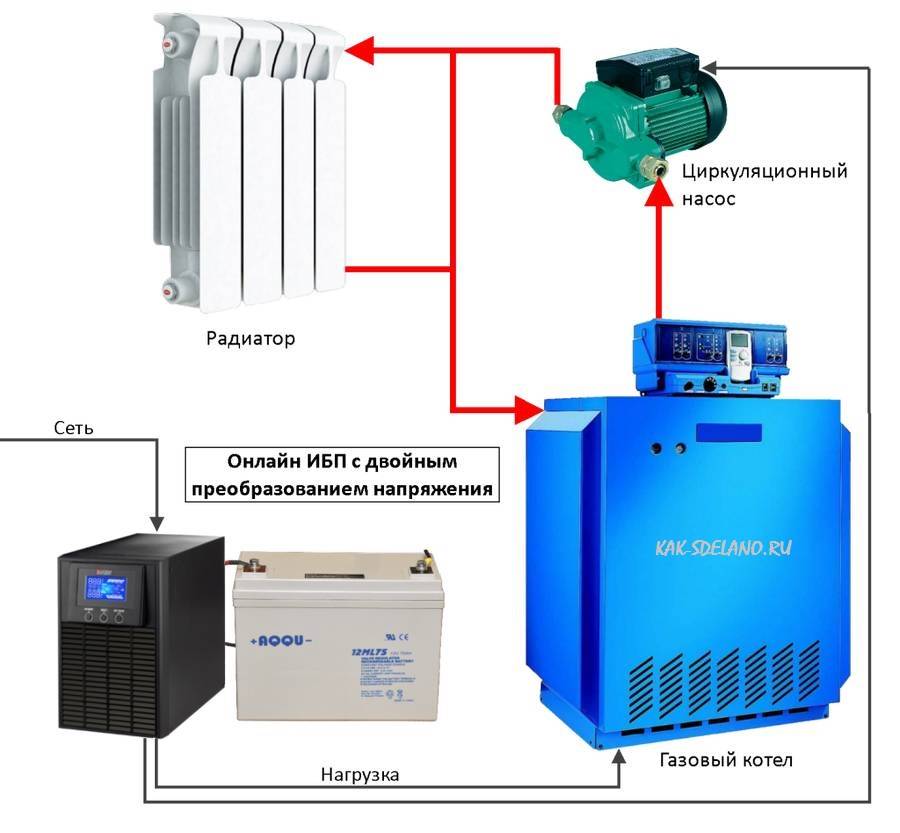

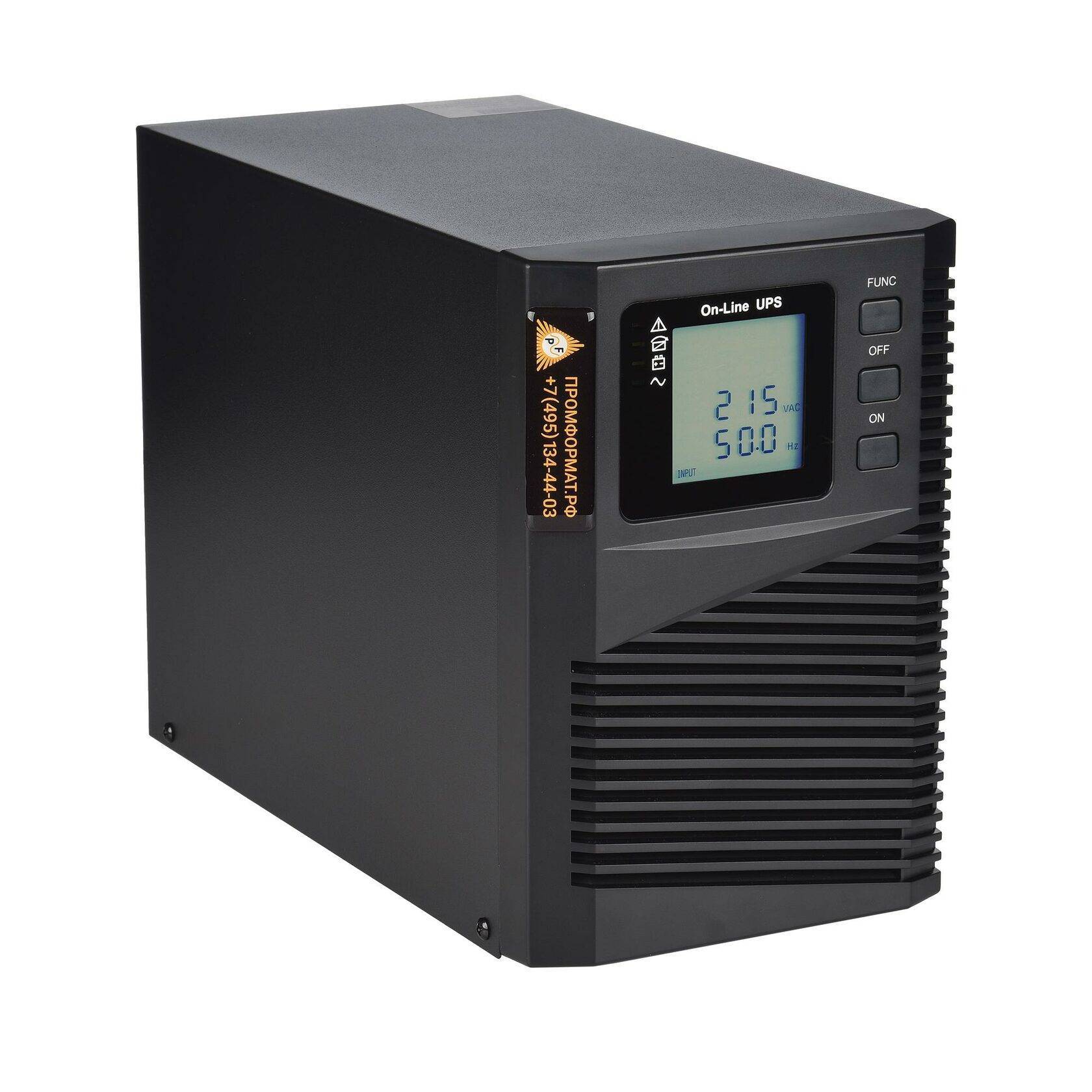

Онлайн ИБП

Стоит уточнить, что бережливое отношение к АКБ со стороны линейно-интерактивных и постоянная работа через батареи онлайн-ИБП не означает, что во втором случае придется менять аккумуляторы каждый год. Примерный срок службы АКБ в первом случае ~8-12 лет, в зависимости от интенсивности эксплуатации, во втором ~5-7 лет.

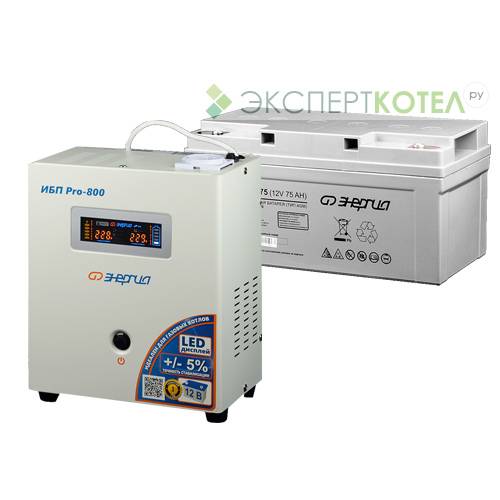

Энергия ИБП Pro 80019 000 руб.

Рис.3. Внешне Энергия ИБП Pro 800 похож на стабилизатор напряжения, но для функционирования нужен, как минимум один аккумулятор на 12 В.

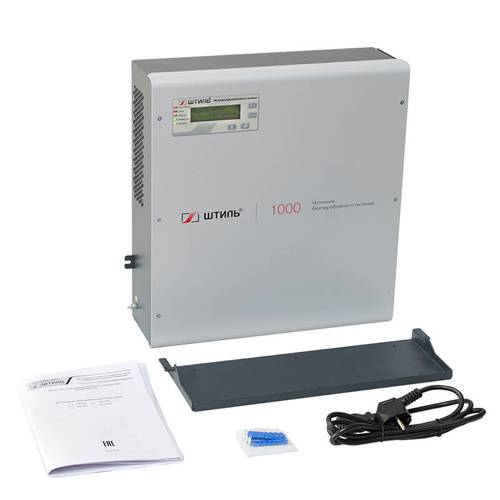

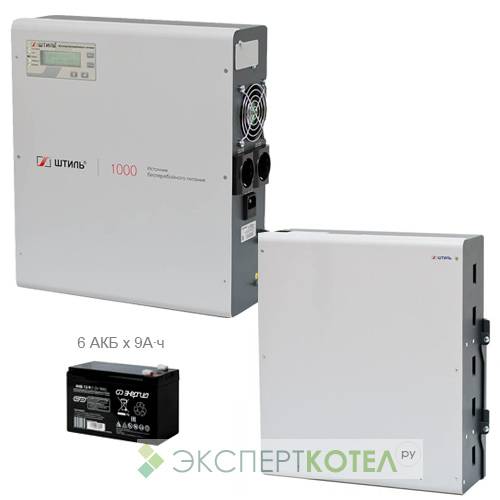

Рис.4. Для работы ИБП Штиль SW1000L нужен модуль с батареями внутри (справа), на заводе в данный модуль уже установлено 6 небольших АКБ по 9 А·ч.

Рис.5. ИБП Штиль Штиль SW1000SL уже оснащен 3-мя АКБ по 9 А·ч, они установлены в корпусе прибора (совокупная емкость АКБ дает возможность автономной работы котла до 1,5 часов).

Почему не подходят компьютерные ИБП / UPS

Примечание 3. Обычные (компьютерные) ИБП не подходят для работы с газовыми котлами по двум причинам: ёмкость их встроенных аккумуляторов, чаще всего, рассчитана лишь на 10-15 мин. автономной работы (чего явно недостаточно). А выходное напряжение имеет форму «модифицированной синусоиды», что вызывает сбои в работе котлов и отрицательно сказывается на работе циркуляционных насосов системы отопления. Поэтому, для котлов используются комплекты ИБП, состоящие из инвертора и внешнего аккумулятора (-ов). Инверторы обладают чистой синусоидой, а внешние аккумуляторы можно выбирать любой емкости, исходя из необходимого времени автономной работы.

Лучшие виды источников бесперебойного питания (ИБП) для газового котла на 2023 год

Для газового котла можно использовать следующие виды:

• офлайн (Standby) — этот тип переключается на батареи только при обнаружении проблем в электросети, предоставляя защиту от кратковременных сбоев;

• линейно-интерактивные (Line-Interactive) — они регулируют напряжение и поддерживают батареи в готовности к работе. Подходят для более продолжительных сбоев и перепадов напряжения;

• онлайн (Online) — постоянно поддерживают устойчивое выходное напряжение через инвертор, что обеспечивает стабильное питание, даже при долгих сбоях;

• индустриальные — предназначены для более мощных нагрузок и подходят для коммерческих и промышленных установок.
