Можно ли укладывать пленочный пол под плитку в ванной?
Основное назначение инфракрасных теплых полов – так называемый «сухой» монтаж под обустройство напольного покрытия на основе ламината, линолеума, ПВХ-плитки и ковролина, поэтому применение такой системе в стяжке или с плиточным клеем может стать причиной следующих проблем:
- низкие адгезивные характеристики пленок не позволяют получить монолитную стяжку, и любое достаточно сильное механическое воздействие на поверхность провоцирует растрескивание;
- вырезы и засечки, позволяющие улучшить адгезию, тяжело поддаются изоляции, поэтому в процессе эксплуатации может возникнуть утечка тока и наблюдается частое срабатывание УЗО;
- даже самая качественная ИК-пленка сильно разрушается под воздействием щелочной среды, которой обладают клеевые составы для плитки и растворы для обустройства стяжки.
Для монтажа под плиточное напольное покрытие оптимальным, в настоящее время, является применение стержневых и кабельных электрических полов, но при необходимости, можно уложить ИК-плёнку, строго придерживаясь всех монтажных правил.
Как показывает многолетняя практика, монтаж пленочной системы «теплый пол» под керамическую плитку – не самый лучший вариант, поэтому технология выполнения такого типа обогрева должна соблюдаться с предельной точностью.
Можно ли укладывать пленочный пол под плитку?
Инфракрасный теплый пол предназначен в первую очередь для «сухого» монтажа под ламинат, линолеум, ПВХ плитку, ковролин. Многие производители для привлечения клиентов утверждают, что их пленку можно укладывать в стяжку или плиточный клей под плитку.
Есть 3 основные причины, почему не стоит так делать:
Во-первых, пленка имеет низкую адгезию. Если сразу залить на неё стяжку или уложить плитку, она получиться плавающей. Из-за этого бетон будет иметь пустой звук при постукивании, а если на пол уронить что-нибудь тяжелое, то стяжка и вовсе может треснуть.
Иногда для лучшей адгезии раствора с верхним слоем пытаются сделать множество вырезов и засечек. Но представьте, как трудно будет это все заизолировать. Причем нужно изолировать надежно и долговечно, чтобы потом не ломать плитку если вас начнет бить током от утечек и постоянно будет срабатывать УЗО.
- Во-вторых, состав самой пленки. Все плиточные клеи и растворы для стяжек имеют щелочную среду. Со временем полиэстер пленка (ПЭТ) разъедается, вне зависимости от толщины или количества слоёв. В лучшем случае вы получите короткое замыкание и искрообразование от оголенных электрических соединений.
- В-третьих, есть стержневые и кабельные электрические полы, которые идеально подходят для монтажа под плитку. При их установке не нужно ничего изобретать и придумывать, они специально сделаны для «мокрой» установки.
Но несколько вариантов монтажа есть, о которых ниже.
Этапы монтажа
Весь процесс самостоятельного обустройства пленочной инфракрасной системы «теплый пол» включает в себя, помимо подготовки основания, несколько поэтапных мероприятий:
- обустройство теплоизолирующего слоя для минимизации затрат электрической энергии на обогрев помещения;
- обустройство системы заземления на основе электропроводного скотча;
- грамотный расчет и перенос на чертеж схемы монтажа всего оборудования;
- непосредственная установка инфракрасных обогревательных элементов;
- подключение смонтированной системы через термостат при обогреве помещения общей площадью не более 23-25м2;
- тестирование выполненной системы на работоспособность;
- финишная отделка напольной поверхности плиткой.

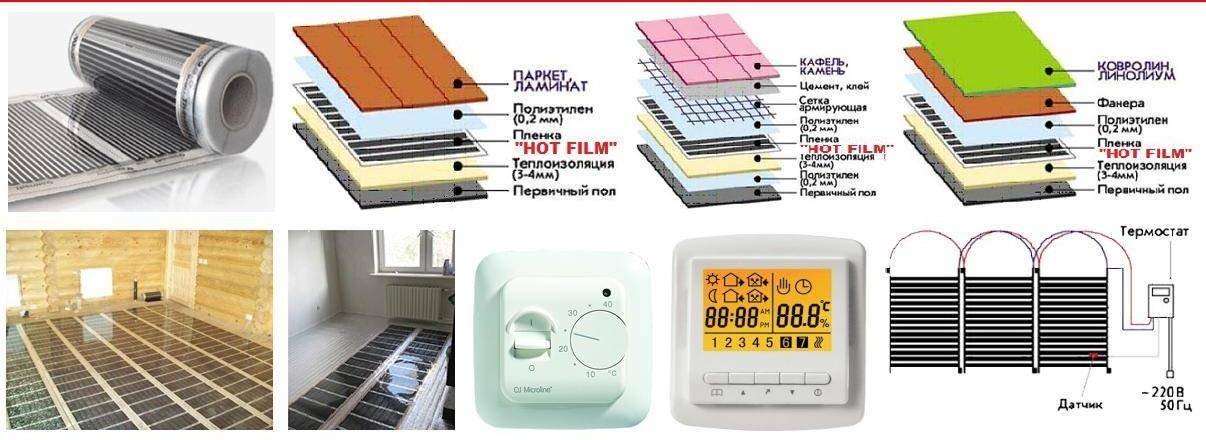

Схема монтажа пленочного теплого пола
При планировании монтажной схемы очень важно правильно определиться с местом для установки терморегулирующего устройства, которое целесообразно располагать на высоте примерно в 15см от поверхности. Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.
Важно помнить, что монтаж температурного датчика потребует применения гофрированной трубы, которая укладывается в стяжку и предотвращает искажение показателей измерительного прибора.
Что это за процесс?

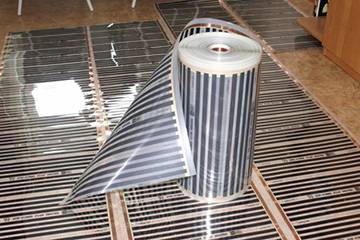

Инфракрасными теплыми полами называется термостойкая пленка, внутри которой упакованы полоски карбоновой пасты. В нее также впаяны медные или серебряные шины. Этими шинами соединяется карбоновая паста.
Через подобную конструкцию подается ток определенной частоты и силы. Под его воздействием карбоновые элементы испускают инфракрасное излучение, длина волны которого варьируется от 5 мкм до 20 мкм.
В процессе работы сборная часть не вызывает нагрева и высушивания окружающего воздуха, что является важным отличием теплого пола от различного рода обогревателей и радиаторов.
Инфракрасные лучи вызывают нагрев окружающих предметов — стен, напольного покрытия, мебели, потолка. Однако, свойства этого излучения кардинально отличаются от электромагнитного излучения.
ИК лучи не имеют вредного воздействия на организм человека. Животного или растений. Научными исследованиями доказано, что подобная система обогрева экологически чистая и не имеет побочных эффектов. Помещение нагревается очень быстро с минимальным расходом электроэнергии.
Подготовка основания
Если пирог пола новый, то достаточно очистить его от мусора, но если есть небольшие изъяны, например, трещинки, то лучше применить самовыравнивающий раствор для их устранения.
Укладывать систему можно исключительно на ровную поверхность.
После подготовки основания, нужно переходить к его гидроизоляции. Для этого можно использовать простую полиэтиленовую пленку, положив ее внахлест по всему периметру пола и закрепив скотчем. Следующим идет самый важный элемент любого теплого пола – теплоизоляция.
Чтобы тепло не тратилось на обогрев чернового основания, а направлялось исключительно вверх к плиткам, нужно уложить слой фольгированного материала, например, изолона. Подобное покрытие способно отражать до 90-95 % тепла в сторону плитки, обеспечивая быстрый и качественный разогрев напольного покрытия.
Кроме подготовки основания, нужно уделить внимание плану укладки обогревающей пленки. Следует наметить, как она будет располагаться, определить, на сколько частей ее резать, откуда начинать укладку и где установлены розетки
Также важно составить схему подключения теплого пола к сети.
Материалы для укладки
В базовый комплект пленочного ИК пола входят:
- термодатчики;
- терморегулятор;
- зажимы или клипсы;
- электрические провода.
В качестве дополнительных материалов необходимо иметь:
Нагревательную пленку. Нужно подбирать материал в зависимости от длины и ширины. Производители предлагают три основных размера ширины — 50 см, 80 см, 100 см. Наибольшая длина отрезка — 8 м. Пленку можно приобрести в нужном количестве, она отлично режется. Главное, чтоб количество погонных метров соответствовало утепляемой площади.
Теплоотражающую подложку. Лучше всего, на лавсановой основе, пенотерм, техническая пробка, НПП ЛП. Количество рассчитать по всей площади, чтобы исключить любые неровности. Материал одновременно может выполнять функции подложки под ламинат. В многоквартирном доме на верхних этажах можно взять утеплительный материал тонкого слоя. Для частного дома или первого этажа нужна прослойка потолще. Это необходимо для экономии электроэнергии. Фольгу брать нельзя!
Терморегулятор. Этот элемент должен быть отдельным на каждую комнату.
Комплект электропроводки. Длина проводов должна соответствовать размещению всех элементов питания — терморегуляторов, термопленки, источников электроэнергии.
Кабель для подключения к сети
Здесь важно учесть значение сопротивления.
Сетку, полиэтиленовую пленку.
Скотч строительный.
Дюбеля.
Изоляцию и специальные контактные зажимы. Количество зажимов нужно взять в точном соответствии с числом кусков нагревательной пленки.
Датчик температуры
Его параметры зависят от количества терморегуляторов.
Листы фанеры. Нужны при установке системы под паркет, ковролин, линолеум.
Листы ГВЛ или стекломагнезитовые. Используются при установке системы под плитку.
На строительном рынке можно найти большой выбор материалов для монтажа ИК теплого пола.
Терморегуляторы
Монтаж теплого пола разрешено проводить только с использованием терморегулятора, идущего в комплекте или специально приобретенного для данных целей.
Существует много разновидностей терморегуляторов — механические, с электронным дисплеем, умные сенсорные модели. Любой элемент предназначен для поддержания заданной температуры на одном уровне. При выборе устройства следует учитывать несколько факторов.
Основной — мощность регулятора. Если требуется обогрев большого помещения, понадобится установить два и больше регуляторов.
Второй фактор — вид прибора:
- Механический относится к наиболее простому типу. Используется для небольших помещений — санузлов, балконов, подсобных комнат. Он не имеет возможности точной настройки температуры. Регулировка производится с помощью колесика и клавиши.
- Электронный уже оборудован кнопочным управлением и дисплеем. Подходит для использования для любого типа теплого пола — инфракрасного и электрического. Позволит выставит температуру более точно, немного экономит затраты на электроэнергию. Рекомендован для небольших помещений без разделения на зоны.
- Программируемый относится к цифровым приборам с инфракрасным датчиком температуры. Экономит до 70% электропотребления. Процесс регулировки происходит с помощью сенсорного дисплея. Особенность модели — возможность установки четырех временных режимов. Есть системы с встроенным недельным программатором, контролирующим температуру нагрева на 7 дней.
В современном строительстве программируемый регулятор считается наиболее оптимальным вариантом.
Подготовительный этап
Для укладки теплых полов под плитку понадобятся:
- один или несколько комплектов теплого пола
- термостат, датчик температуры, УЗО или выключатель-автомат. Лучше приобретать продукцию известных производителей электроустановочных изделий, а не того же бренда,что теплые полы
- возможно — дополнительный монтажный кабель и соединительные комплекты
- теплоотражающая подложка с лавсановой или полиэтиленовой металлизированой пленкой, но не с алюминиевой фольгой (под инфракрасный теплый пол), фольгированный пенофол (под кабельный)
- кусачки, ножницы, канцелярский нож, обжимные клещи, пассатижи, инструмент для снятия изоляции, строительный фен, степлер, отвертка
- скотч
- плиточный клей для теплых полов, возможно, смесь для наливных полов или стяжки
- пластиковый зубчатый шпатель для клея
- плитка
Предварительно составляется план раскладки секций. Рассчитывая необходимое количество секций, нужно отминусовать от общей площади помещения площадь участков, где стоит мебель, крупная бытовая техника, сантехническое оборудование. Также требуется отступ от стен минимум 5 см, такой же интервал рекомендуется выдерживать между соседними секциями. От источников тепла секции должны отстоять минимум на 10 см.
Стержневые инфракрасные полы способны к саморегуляции нагрева, поэтому допускается их запирание мебелью. Но зачем укладывать недешевые маты под холодильником, плитой или встроенной техникой на кухне, под душевой кабиной в ванной? К тому же, нет необходимости монтировать теплые полы по всей площади. Для эксплуатации кабельного теплого пола в качестве источника основного обогрева нужно покрыть термоматами от 70% площади, дополнительного — не менее 40%.
Помимо самих комплектов теплого пола с проводами, зажимными контактами, изоляцией, необходимо приобрести термостат и датчик температуры.
Простейший механический термостат управляется вручную и поддерживает заданную температуру, не допуская перегрева.
Электронный программируемый терморегулятор самостоятельно устанавливает мощность и температуру нагрева системы в зависимости от окружающей температуры. Он может обеспечить экономию 30-50% электроэнергии. Рекомендуется для подсоединения электрических теплых полов также использовать УЗО — устройство защитного отключения.
Основание под укладку теплого пола должно быть таким же, как под укладку любого напольного покрытия — прочным, целостным, ровным, чистым и сухим.
Если теплые полы монтируются на первом этаже, необходима качественная теплоизоляция основания. Настоятельно рекомендуется перед началом работ провести ревизию электропроводки в доме.
Преимущества пленочных теплых полов
Карбон отличается повышенной проводимостью тепла, за счет чего снижается энергопотребление. Поэтому в финансовом плане инфракрасный пол более выгоден, чем другие способы отопления.
- Система абсолютно безопасна для человека.
- Ее можно монтировать в любом положении и под любое финишное покрытие (в том числе натяжные потолки).
- Пленочный пол легко устанавливать, не требуются ни клей, ни бетонная стяжка. Следовательно, с установкой можно справиться самому.
- Монтаж/демонтаж происходит достаточно быстро, что актуально при перепланировке жилья или переезде.
Все элементы соединяются параллельно, что обеспечивает надежность конструкции. Если будет повреждена одна нагревательная полоса, то остальные продолжат исправно работать.
Пленочный теплый пол

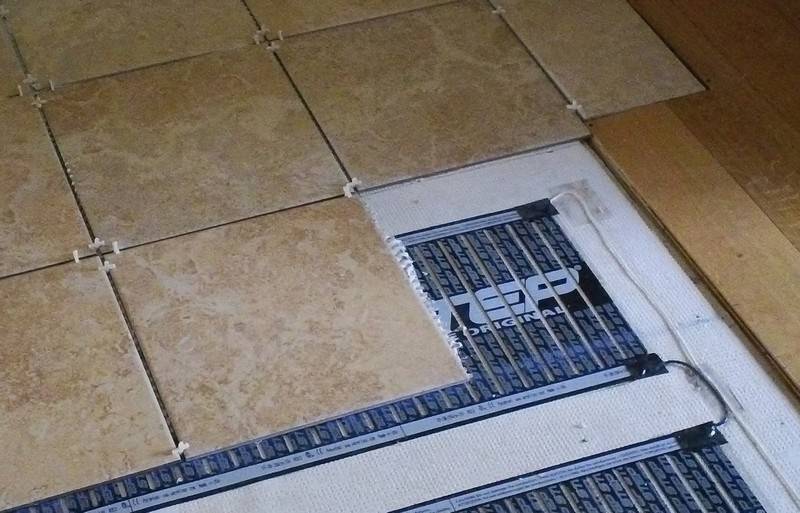

Укладка плитки

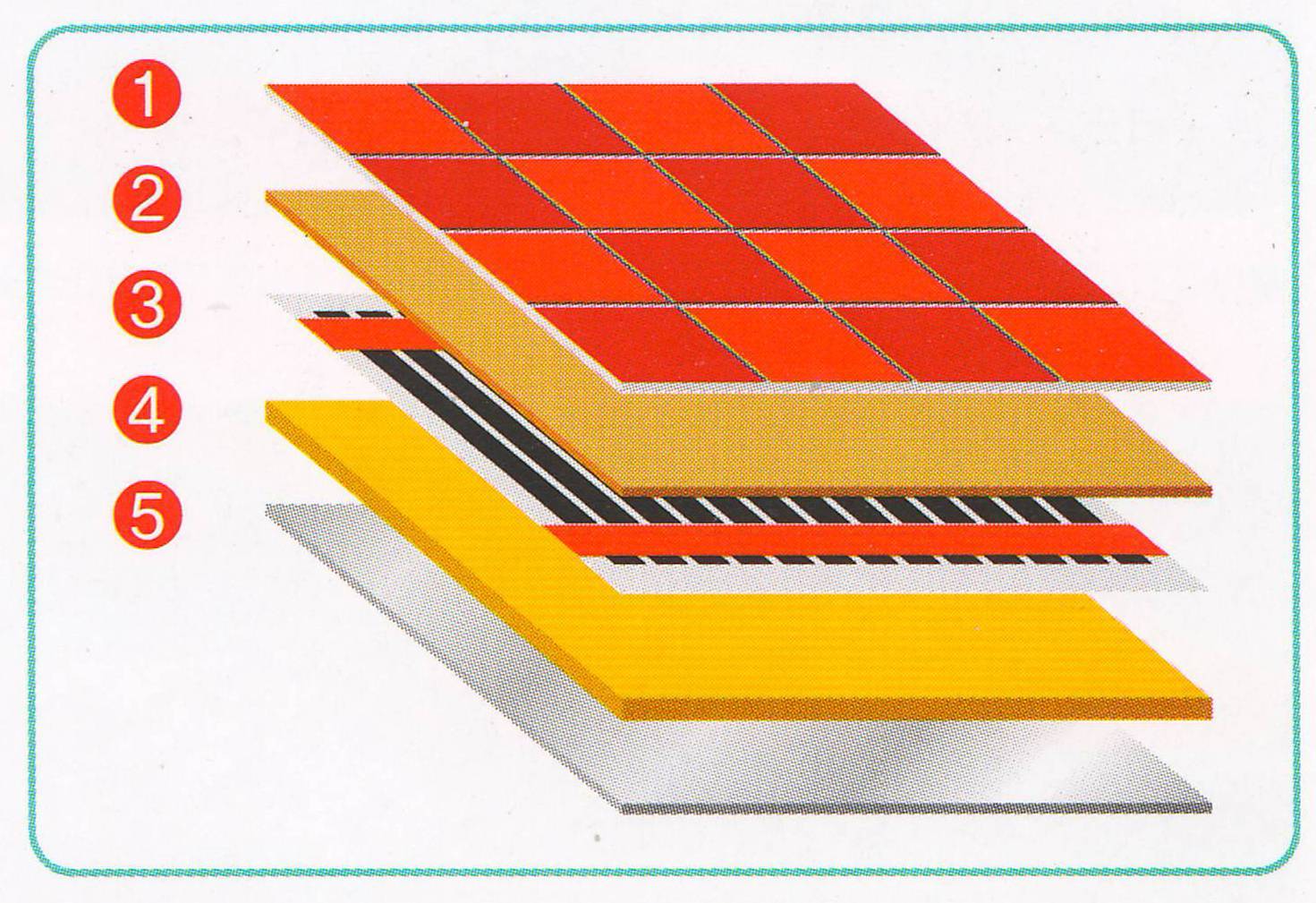

Финишная отделка напольной поверхности системы «теплый пол» посредством плитки может быть выполнена разными способами:
- фиксация штукатурной сетки поверх полиэтиленового гидроизолирующего слоя с целью улучшения адгезии, а также последующая заливка стяжки или самовыравнивающей смеси высотой в 0,8-1,0см;
- монтаж на основание гипсоволоконных листов поверх гидроизолирующего слоя и между полос нагревательных ИК-элементов.
Поверх выравненной над инфракрасной пленкой поверхности укладывается плитка. Для фиксации плиточного финишного покрытия используются специальные смеси или клеящие растворы.
Отделочные работы следует выполнять «по квадратно», размечая под укладку напольной плитки отдельные участки площадью в один квадратный метр.
Характеристики инфракрасных обогревателей
ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.
ИК теплый пол под плитку — какой лучше
Достоинства инфракрасного пола
ИК пол обладает немалым числом достоинств.
- ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
- Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
- Такие полы экономны, они тратят мало электроэнергии.
- Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
- ИК полы могут стать своеобразным ионизатором воздуха.
ИК теплый пол под плитку — какой лучше
Недостатки инфракрасных систем при укладке их под кафель
Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.
- Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
- ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
- Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
- Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.
Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.
- Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.
Установка инфракрасного теплого пола под плитку
Важно соблюдать последовательность действий, т. к. нарушение технологии может негативно сказаться на теплоизоляционных свойствах системы нагрева и уменьшить длительность эксплуатации
нарушение технологии может негативно сказаться на теплоизоляционных свойствах системы нагрева и уменьшить длительность эксплуатации.
Подготовка
Составляется схема расположения полос пленки. Под низкой мебелью этот материал не рекомендуется укладывать. В данном случае произойдет ее перегрев, что приведет к выходу из строя одного из участков нагревательных элементов. Достаточным считается расстояние между полом и нижней плоскостью мебели — 3 см.
Подготавливают теплоотражающий материал, который укладывается под инфракрасной пленкой. Он способствует уменьшению теплопотерь при нагреве.
Подготавливают штробы на участке стены, где будет устанавливаться терморегулятор. Если пол деформирован или недостаточно ровный, выполняется бетонная стяжка или устраняются дефекты на отдельных участках. После этого расстилается гидроизоляция, сверху — теплоизоляция с защитным отражающим покрытием. Эти слои фиксируются с помощью двустороннего скотча в местах стыковки и по периметру.
Монтаж термопленки
Инструкция:
- Раскладывают инфракрасное покрытие, если нужно, его разрезают по насечкам. При укладке медные контакты должны находиться со стороны чернового пола.
- К медной полосе крепят зажимы. Они должны быть закрыты термопленкой с одной стороны.
- Битумная изоляция используется с целью защиты участков, которые разрезались.
- Для удобства работы с ИК-пленкой ее фиксируют скотчем. Расстояние между полосами покрытия — 5 см, от стен отступают 10-15 см.
Подключение
Последовательность действий:
- Укладывается проводка. Ее нужно прятать за плинтусом, в штробе.
- На стене устанавливается терморегулятор, к нему подводят провода, при этом опираться следует на схему, предоставленную производителем.
- Подключение к ИК-пленке осуществляется с помощью зажимов, установленных ранее.
- Места соединения контактов закрывают битумной изоляцией.
- Датчик температуры монтируется на графитовых полосах, для его фиксации используют битумный изоляционный материал. Прибор подключается и к терморегулятору. Учитывая, что ИК-пленка тонкая, на поверхности может появиться бугор, поэтому термодатчик нужно «утопить» в отражающей изоляции, для чего в таком покрытии делается надрез.
Для подключения теплого пола мощностью более 2 кВт необходимо использовать отдельный автомат. Прежде чем продолжать работы, проверяется функциональность системы.
Укладка плитки
Технология монтажа плиточного покрытия одинаковая при выборе любого способа упрочнения конструкции. Так, если планируется использовать стяжку, сначала укладывают армировку. Когда цементный раствор высохнет, начинают монтаж плитки. Если применяется «сухой» способ, устанавливают покрытие из гипсокартона или ДСП/МДФ. Они крепятся саморезами, которые следует располагать между полосами системы нагрева.
Опубликовано 01.06.2020 Обновлено 03.06.2020 Пользователем admin
Необходимые материалы
Для самостоятельного выполнения работ по обустройству системы «тёплый пол» на основе инфракрасной пленки под плитку, необходимо подготовить стандартный набор материалов и основной рабочий инструмент, представленный:
- обогревательными элементами, укомплектованными клеммными зажимами;
- электрическими проводами;
- терморегулятором;
- битумной изоляцией;
- теплоизолирующими материалами;
- пластиковой армирующей сеткой;
- полиэтиленовой пленкой;
- сухой самовыравнивающейся смесью;
- клеем для укладки плитки;
- мультиметром и индикаторной отверткой;
- рулеткой, метром и угольником;
- плоскогубцами и обычной отверткой;
- строительным скотчем;
- изолирующей лентой.
Стандартный монтажный набор включает в себя не только термопленку, но и зажимы на контакт, электрические провода и битумную изоляцию, имеющую самоклеящуюся основу.
Важно помнить, что монтаж терморегулирующего устройства предполагает правильный выбор сечения проводов. Для медного провода: 1,5мм2 – 3,5кВт; 2,5мм2 – 5,5кВт; 4,0мм2 – 7,0кВт и 6,0мм2 – 9,0кВт
Для алюминиевого провода: 1,5мм2 – 2,0кВт; 1,5мм2 – 3,5кВт; 1,5мм2 – 5,5кВт и 1,5мм2 – 7,0кВт.
Критерии выбора финишного покрытия
При укладке ламината на ИК-пол, рекомендуется настелить подложку
Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность
Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.Кафельное покрытие не обладает термозащитой
Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.
Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.
Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.
Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.
Тонкие нагревательные маты
Такой вариант теплого пола по своей конструкции больше относится к кабельному типу, чем к пленочному, но его выделяют в отдельную категорию. Тонкие маты состоят из двух слоев, где основа – это специальная сетка из термостойкого стекловолокна, а нагревательный элемент – кабель с маленьким сечением. Иногда с одной стороны добавляют еще и дополнительный экранизирующий слой, который повышает эффективность обогрева.
Выпускаются маты, как и стандартный пленочный пол, в рулонах. Особенность монтажа заключается в необходимости крепления на бетонную или другую стяжку – например, на плиточный клей.
