Изготовление группы безопасности в домашних условиях
Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.
При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.
Видео – Группа безопасности
Что входит в группу безопасности системы отопления

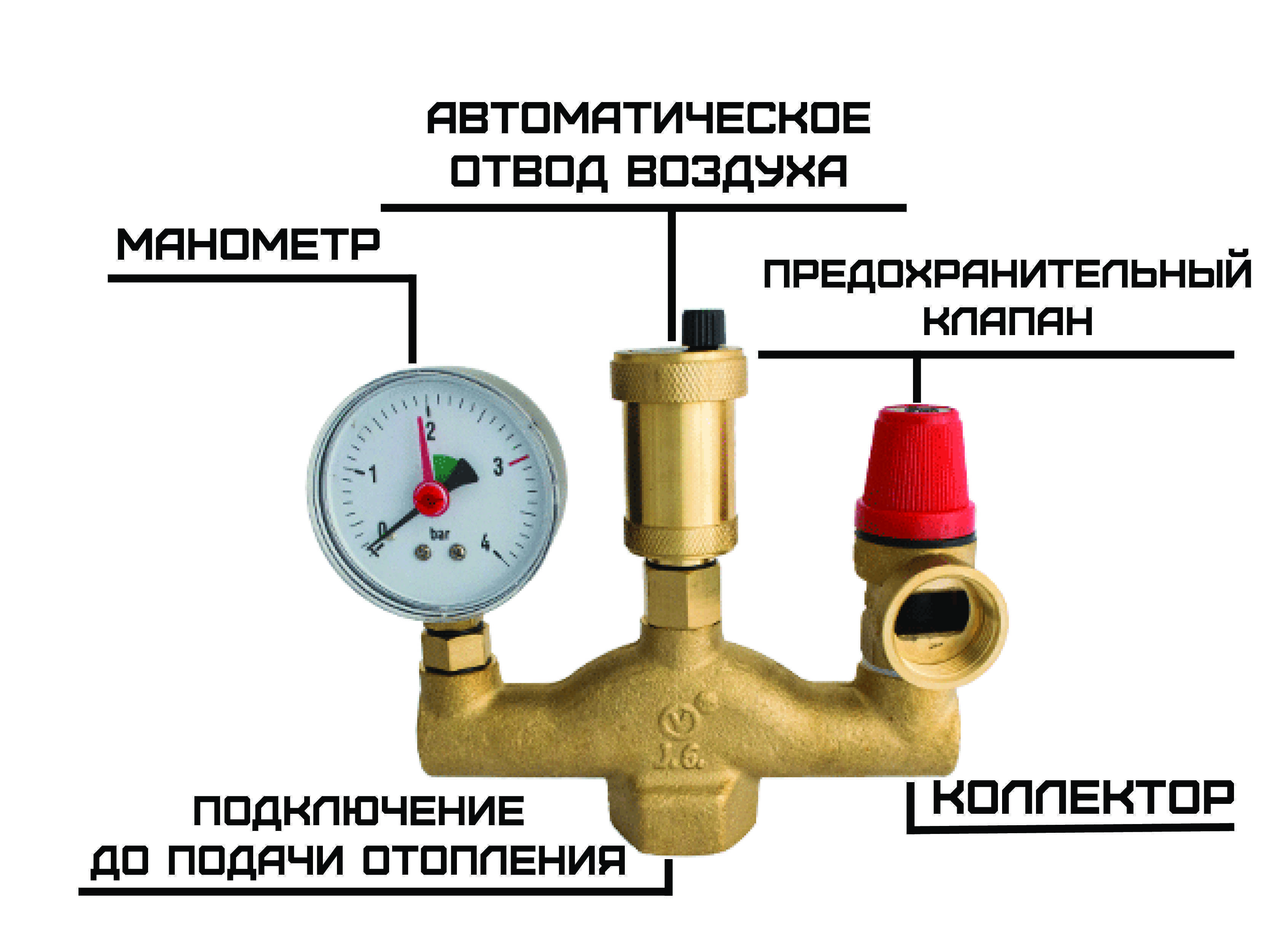

Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).
Каждая замкнутая отопительная система должна быть укомплектована группой безопасности, — приборами, обеспечивающими безопасность сосудов, работающих под давлением. Это:
- манометр;
- предохранительный клапан;
- автоматический воздухоотводчик.
Рассмотрим по порядку каждый их них, и как они должны правильно применяться и устанавливаться.
Автоматический воздухоотводчик
Устройство удаляет скапливающийся воздух. Устанавливается только в вертикальном положении, в верхней точке труб, — действует на основе того, что легких воздух стремится выйти вверх.
Игольчатым клапаном управляет поплавок в корпусе. Как только жидкость вытесняется парами, воздухом, ее уровень в корпусе прибора понижается, поплавок опускается, клапан открывается и воздух выходит наружу.Также устройство может подтекать со временем, что устраняется чисткой игольчатого клапана.
Сбрасыватель воздуха
Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни. Воздушные пузырьки в системе отопления образуются по следующим причинам:
- уплотнения плохого качества либо выход из строя старых;
- изначальное наполнение магистрали отопления водой с воздушными пузырями;
- неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
- подпитка водой;
- засор или налет на трубах.
Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки. Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.
Потому желательно устанавливать автоматический вентиль для воздушного сброса, который характеризуется удобством в работе — он не требует человеческого участия при регулировке.
Принцип работы этого устройства полностью будет зависеть от его конструкции. Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».
Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.
Автоматический вентиль будет наиболее практичным вариантом
Манометр
Манометр в домашних системах отопления применяется с диапазоном показаний до 4 атм. Ведь рабочее давление отопления частного дома – 1,5 – 2,0 атм. Повышение до 3 атм считается уже аварийным.
Требование к манометру – от известного производителя, хорошо читаемые показания. Иногда на приборе выводится и температурные показания, что полезно и удобно.
Установка должна быть такой, чтобы прибор был всегда на виду, бросался бы в глаза при входе в помещение. Не допускается закрывать, загромождать вид.
Коллектор
Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.
Предохранительный клапан
Назначение – не допустить опасного повышения давления, сбросить часть теплоносителя с замкнутого пространства. Для домашней сети обычно применяются устройства, настроенные на 3 атм, что подбирается в магазине.
На этом клапане всегда имеется ручка (рычажок), для его открытия. С помощью него можно спустить часть теплоносителя с системы. Бывает, что это устройство подтекает, тогда достаточно открыть-закыть рычагом несколько раз, что может удалить мусор струей.
Клапан не предназначен для постоянного срабатывания, при частом открытии засоряется отложениями, течет, выходит со строя.
Действие защитного клапана
В системе отопления немаловажную роль играет функционирование предохранительного клапана. Он устраняет нагрузки (перепады), возникающие при аварийных ситуациях. Особенно это касается систем, отапливаемых паровым теплогенератором. Критическое давление в контуре может возникнуть по следующим причинам:
- 1. Произошёл сбой функций автоматики, и теплоноситель увеличился в объёме сверхдопустимой нормы.
- 2. Быстрое повышение температуры в системе.
Устройство состоит из латунного корпуса и двух деталей — мембраны и стальной пружины. При срабатывании клапана для нормального функционирования отопления устраняется около 100 г горячей воды. Латунный предохранитель выдерживает температуру теплоносителя до 120 градусов.
Шток и пружина в этой конструкции изготовлены из нержавеющего металла. Гибкость первого элемента позволяет устанавливать коэффициент давления, действующего на мембрану. Следовательно, мембранная перегородка перекрывает отверстие наружу.
Настраивая аварийный механизм нужно учесть, чтобы максимальный показатель давления был на 15% больше рабочего. Регулировку следует осуществлять ежегодно перед отопительным сезоном. Функционирование устройства проверяется при помощи принудительного открытия. Это следует делать периодически, чтобы механизм не засорился, находясь в нерабочем состоянии.
Как регулируется давление в системе отопления
При нагреве жидкость расширяется, если она будет в ограниченном объеме, то просто разорвет весьма крепкие стены, так как почти не сжимается.Для компенсации расширения жидкости в систему включают расширительный мембранный бак, 1/10 по объему от теплоносителя, одна половина которого накачивается воздухом. Именно воздух может сжиматься, в результате чего, давление при расширении жидкости возрастает не значительно, чаще находится в пределах 1,5 – 2,0 атм.
Первоначально бак накачивается воздухом, обычно до 1,5 атм, после чего система заполняется холодным теплоносителем. Подробней о выборе и применении мембранного бака
Сфера применения
Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.
Примечание. В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.
А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.
Примечание. Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.
Группа безопасности на отопление для частного дома. Состав и принцип работы
Группа безопасности на отопление представляет собой механизм, который состоит из целого набора приборов. Благодаря их слаженной работе обеспечивается безаварийная работа системы, а также полный контроль давления в теплоносителе.
Из каких частей состоит система отопления
Когда в частном доме возникает аварийная ситуация или выходит из строя расширительный бак, то в отопительной системе резко увеличиваются показатели давления. Это может привести к взрыву в трубе, а также поломке теплообменника отопительного бака. Конечно, каждого человека заботит отопление частного дома. Группа безопасности, в случае поломки, будет компенсировать избыточное давление, а также предотвращать завоздушивание системы. Она работает в автоматическом режиме и старается быстро сбрасывать лишнее давление.
Группа безопасности включает в себя металлический корпус, который имеет резьбовое соединение. Тут установлен манометр, предохранительный клапан, а также воздухоотводчик.
- Манометр представляет собой измерительный прибор, который обеспечивает визуальный контроль над возникающим давлением, а также температурным режимом в системе отопления.
- Воздухоотводчик. Он работает в автоматическом режиме и сбрасывает лишний воздух в системе.
- Предохранительный клапан. Он предназначен для вывода лишней жидкости, которая находится в закрытой системе. Иногда при нагревании теплоносителя может расширяться и создаваться избыточное давление.
Принцип работы
Если возникли определенные ситуации, и расширительный бак не смог вовремя компенсировать расширение теплоносителя, то в таком случае сработает механизм предохранительного клапана. Группа безопасности на отопление откроет путь, чтобы выпустить лишний теплоноситель. Ненужный воздух сможет выйти через воздухоотводчик.
Чтобы человек не получил ожоги во время внезапного открытия обратного клапана и выброса лишнего теплоносителя необходимо присоединить отводную трубку. Она должна быть направлена в систему канализации. Многие люди считают, что при срабатывании предохранительного клапана в системе останется мало жидкости. Но это мнение ошибочное, потому что в большинстве случае для того, чтобы нормализовать давление, система сбрасывает не больше 120 граммов теплоносителя.
Как правильно установить группу безопасности
Сегодня большим спросом пользуются настенные котлы для отопления частного дома. В большинстве случаев в них уже присутствует группа безопасности для системы отопления. В напольном котле, особенно если он от отечественного производителя, нет такого уникального устройства. Именно поэтому покупателям придется подумать про дополнительную установку системы для котла. Чтобы она правильно и исправно работала, процесс установки необходимо доверять только квалифицированным специалистам. Только они смогут выставить все параметры и настройки. Если во время монтажа и подключения допустить ошибки или оплошность, то группа безопасности на отопление не будет правильно работать.
В большинстве случаев установка выполняется к котлу на подающую магистраль. Наиболее оптимальное расстояние составляет около 1,5 метра, потому что именно в таком положении манометр сможет выполнить контроль давления в системе.
Общепринятая инструкция к установке группы безопасности
Каждый производитель, который производит такое оборудование, прописывает все правила установки в инструкции. Но есть общепринятые нормативные документы, где четко расписаны все правила монтажа.
Предохранительные клапаны, которые расположены в системе отопления, необходимо устанавливать на подающий трубопровод. Они монтируются сразу возле котла
Во внимание берется определенный уровень мощности, чтобы вырезать и дублировать эти устройства. В системе, где есть горячая вода, клапаны должны устанавливаться на выходе. В большинстве случаев это верхняя точка на котле
В большинстве случаев это верхняя точка на котле
Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла
В большинстве случаев это верхняя точка на котле. Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла
Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы
Группа безопасности на отопление в системе выполняет важную роль во время работы котла. Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы.
Source: www.teplo-ltd.ru
Предохранительный клапан
Предохранительный клапан — устройство, срабатывающее при достижении определенного давления среды (пружина сжимается и открывает выход теплоносителя наружу). После срабатывания предохранительного клапана давление в системе понижается до безопасных значений.
Следует знать, что исправный клапан никогда не сработает просто так (он скорее не сработает, чем сработает без причины). Поэтому каждое срабатывание предохранительного клапана надо исследовать, чтобы найти причину.
Причиной срабатывания предохранительного клапана является резкое повышение в системе отопления, вызванное выходом из строя циркнасоса, расширительного бака или неисправного клапана подпитки (давление воды извне пересиливает давление воды внутри системы отопления). Реже предохранительный клапан срабатывает по причине выхода из строя теплообменника котла и самого котла, но в этом случае котлу потребуется длительный и дорогостоящий ремонт.
Предохранительный клапан срабатывает быстро и с шумом, поэтому следует позаботиться об отведении жидкости в канализацию (многие этого не делают, а зря). Желательно, чтобы сбросная труба была заведена на воронку, а уже воронка была заведена в канализацию, чтобы видеть, что выливается из системы отопления: пар или горячая вода.
Красная рукоятка сверху предохранительного клапана предназначена для проверки исправности устройства. Если повернуть рукоятку по часовой стрелке, то на исправном предохранительном клапане должна потечь вода, а течь должна прекратиться сразу после прекращения вращения рукоятки. Если течь не останавливается попробуйте покрутить еще несколько раз. Если предохранительный клапан все равно течет, то потребуется его заменить на новый.
Если предохранительный клапан приобретается отдельно, а не в комплекте с группой безопасности, то давление срабатывания надо выбирать из потребностей вашей отопительной системы, сверяясь с проектом отопления.
Как выбрать группу безопасности
Группа безопасности – обязательный элемент системы отопления закрытого типа, независимо от типа котла. Правильный подбор ее конфигурации важен для обеспечения надежной работы котла и бесперебойного функционирования домашнего контура. Любая модель защитной арматуры сопровождается документацией, где указаны параметры ее работы. На выбор блока оказывают влияние следующие критерии:
- Теплотехнические характеристики котла, мощность (кВт).
- Номинальное давление системы, диапазон температур теплоносителя.
- Диаметр соединительной резьбы. Если имеется несовпадение, и нет другого варианта, можно использовать переходники подходящего диаметра.
- Совместимость устройства с теплоносителем: кроме воды это может быть пар или антифриз.
Среди продукции, присутствующей на рынке, популярностью пользуются группы безопасности для отопления от компаний из Германии, Италии и Китая (например, Watts, Fado, Afriso, APC-therm). Достаточно большой выбор предлагают отечественные производители.

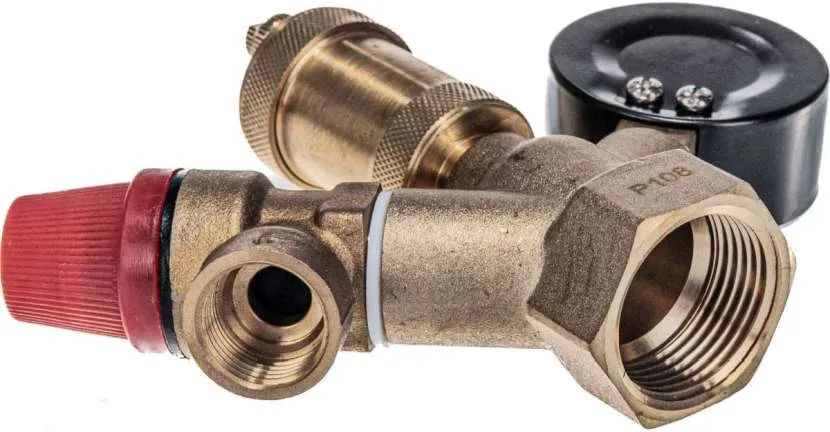

Один из критериев выбора – диаметр резьбыИсточник vseinstrumenti.ru
Их блоки по качеству сравнимы с зарубежными аналогами, и, кроме того, учитывают наши условия эксплуатации отопительных контуров, качество теплоносителя. Если для отопления выбран настенный котел, покупать группу нет необходимости – она встроена в само оборудование.
О группе безопасности Valtec в следующем видео:
Подключение к отопительному контуру
При подключении группы безопасности к отоплению используют следующие принципы:
- Место подключения выбирают как можно ближе к котлу, одновременно это должна быть верхняя точка контура.
- Труба между котлом и группой должна быть ровной, не иметь колен и запорной арматуры, заужающей сечение трубы (например, шаровой вентиль допускается). Если условие не выполняется, устройство не сможет работать адекватно.
- Если в системе установлен твердотопливный котел, группу устанавливают на расстоянии минимум 1 м от него (для чего монтируют участок стальной трубы). Это защитит арматуру от перегрева.
- Если котел очень мощный, может потребоваться монтаж дополнительного защитного узла.

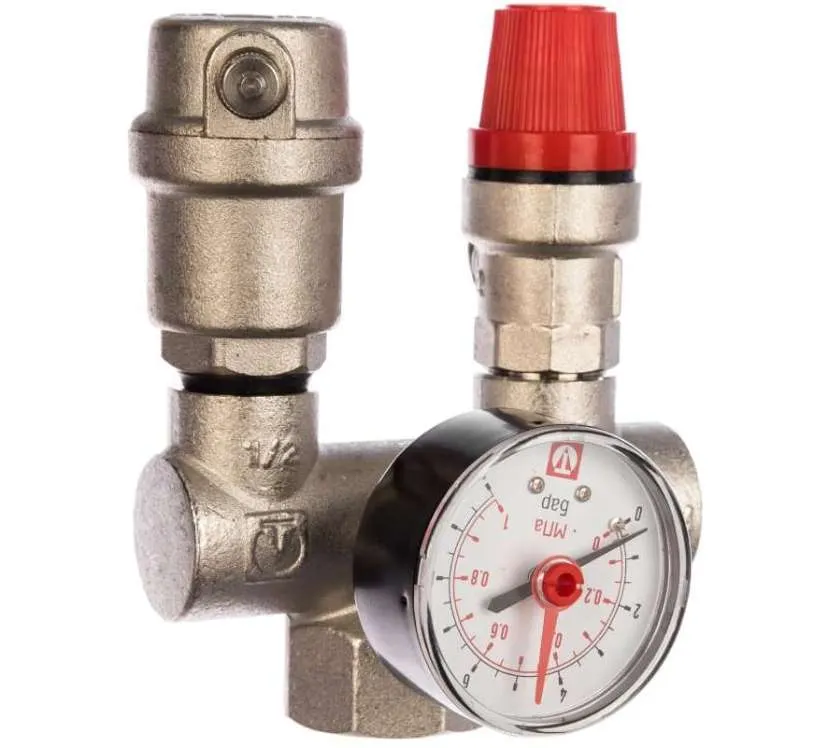

Группа безопасности от итальянского производителя ValtecИсточник vseinstrumenti.ru
Об ошибках монтажа группы безопасности в следующем видео:
Расширительный бак для закрытой системы отопления
Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).
Принцип работы мембранного расширительного бачка
При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.
По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.
Виды мембран для расширительных бачков в системах закрытого типа
Расчет объема
Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.
Вот, пример расчета объема мембранного бака для закрытой системы отопления:
- объем системы отопления составляет 28 литров;
- размер расширительного бака для системы, заполненной водой 2,8 литра;
- размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.
При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.
На что обратить внимание при покупке
В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.
На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком. Во фланцевых моделях покупают только мембрану
Во фланцевых моделях покупают только мембрану
Во фланцевых моделях покупают только мембрану.
Место для установки расширительного бака мембранного типа
Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

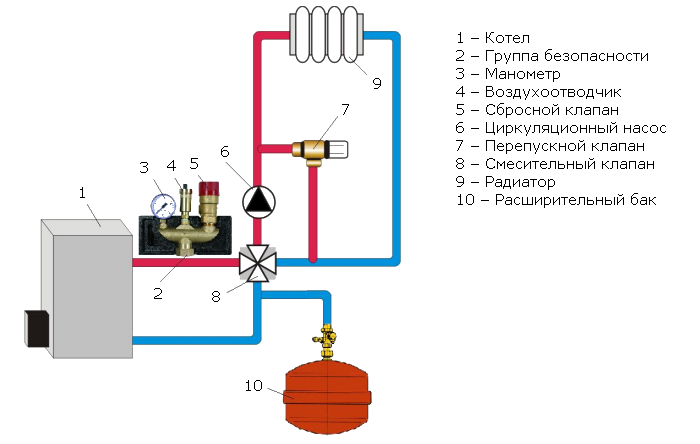

Схема установки расширительного бака для отопления мембранного типа
После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.
Обратите внимание, что в некоторых котлах имеется расширительный бак. Если его объема достаточно, установка второго не требуется. Пустое устройство весит не так много, но заполненное водой имеет солидную массу
Пустое устройство весит не так много, но заполненное водой имеет солидную массу
Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры
Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.
Расширительный бак отопления можно повесить на кронштейне Сделать опорную площадку Бак на ножках можно установить на полу

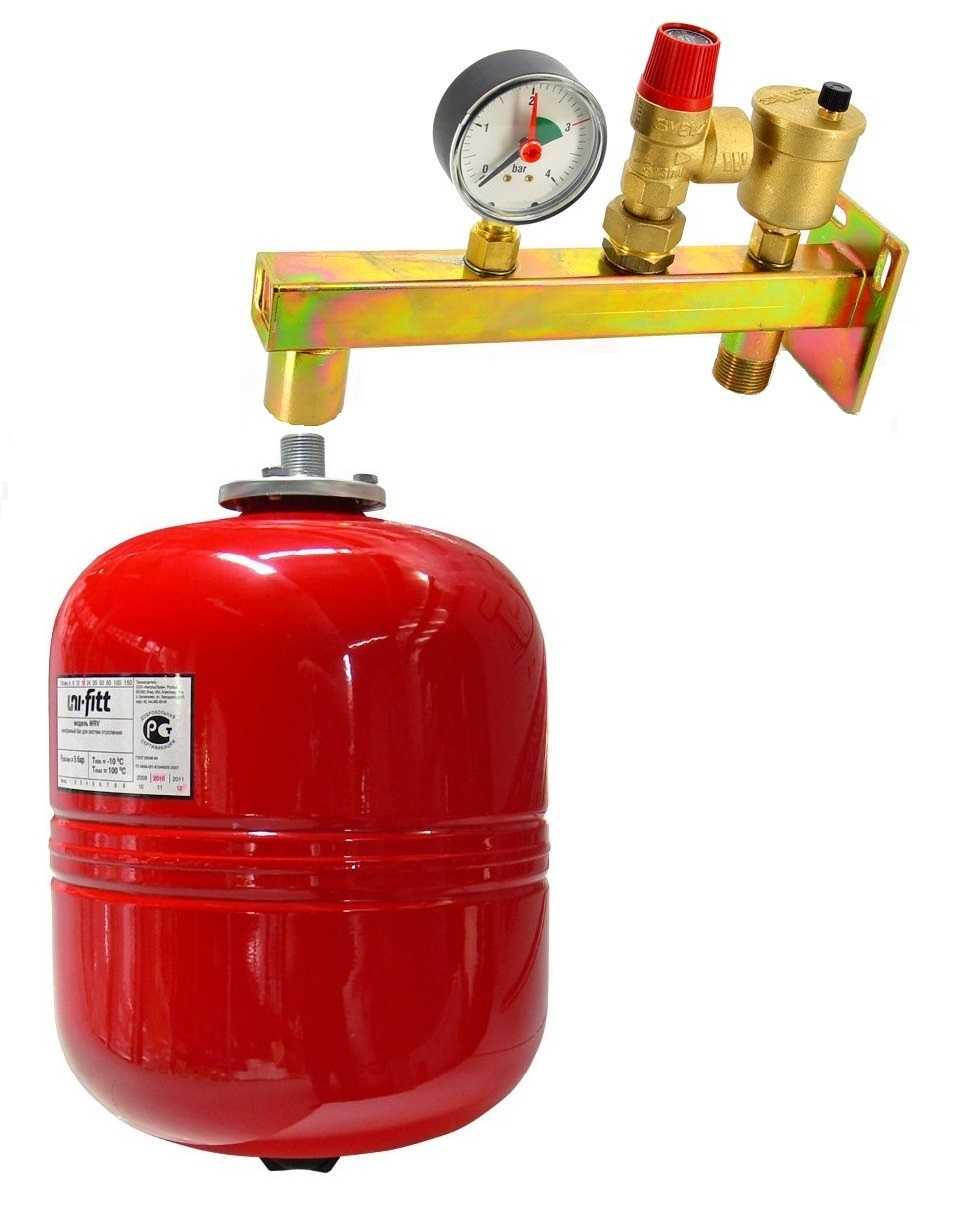

Что такое группа безопасности
Группа безопасности – это устройство, предназначенное для защиты системы отопления от чрезмерного давления, перегрева и других аварийных ситуаций. Она состоит из нескольких элементов, каждый из которых выполняет свою функцию в обеспечении работоспособности и безопасности системы отопления.
Мембранная расширительная бак – компонент, который компенсирует изменения давления в системе отопления. Он имеет мембрану, которая разграничивает внутреннее пространство на две части: водную и газовую. Когда в системе возрастает давление, вода вытесняется в мембранную камеру, что снижает давление в системе. При снижении давления происходит обратный процесс.
Клапан обратного тока – элемент, устанавливаемый на системе подачи воды, предотвращающий обратный поток воды от радиаторов
Это важно для того, чтобы вода не застаивалась в радиаторах и не вызывала аварийную ситуацию.
Клапан безопасности – устройство, которое открывается при превышении допустимого давления в системе отопления. Он отводит часть воды из системы, в результате чего давление снижается до необходимого уровня.
Манометр – датчик, который позволяет контролировать давление в системе отопления
Он устанавливается на центральном кране и показывает текущее давление в системе.
Термостат – устройство, которое регулирует температуру в системе отопления. Он включается, когда температура в системе падает до определенного уровня, и выключается, когда температура достигает заданного значения.
Группа безопасности необходима для того, чтобы обеспечить работоспособность и безопасность системы отопления. Она защищает систему от перегрева, чрезмерного давления, обратного потока воды и других аварийных ситуаций. Без этой группы система отопления может работать неправильно и даже привести к аварийным ситуациям, которые могут нанести ущерб как имуществу, так и здоровью людей.
Установка
Как правило, система продается в базовой комплектации со всеми необходимыми деталями и устройствами. Собрать и установить блок безопасности можно без особых усилий своими руками. Это довольно быстрый процесс. Можно не покупать готовый набор, но в этом случае каждую часть необходимо тщательно подбирать. Стоимость самодельной группы безопасности будет меньше готовой ориентировочно в 2 раза. Чтобы установить блок правильно, нужно ознакомиться с некоторыми нюансами работ.
Для самостоятельной сборки потребуется:
- аварийный клапан;
- автоматический воздухоотводчик;
- манометр;
- пара углов (один с внутренней, а второй с наружной резьбой);
- переходники;
- крестовина;
- ниппель;
- газовые ключи;
- средство для герметизации;
- лён.
Процесс сборки конструкции начинается с того, что углы соединяются с крестовиной. На этом этапе используется лён, им следует покрыть весь периметр резьбы. После этого распределяется небольшое количество герметика, углы вкручиваются гаечными ключами. Также происходит и установка трех остальных главных элементов.
Если группа безопасности для отопления приобретена или уже собрана, необходимо произвести проверку на правильность работы всех ее частей и удостовериться в отсутствии протечек. Затем можно ставить систему.
Кран также не должен располагаться перед конструкцией. Данная ошибка очень распространена. Если ее допустить, группа не сможет выполнять свое прямое предназначение.
Существует два способа монтажа группы безопасности:
- монтирование на втулку, идущую из котла;
- посредством врезания в трубопровод, который расположен на выходе теплогенератора.
К аварийному клапану стоит подключить пластиковую трубку так, чтобы другой конец был подведен к какой-либо емкости или прямо к канализации. Благодаря этому использование оборудования станет еще более безопасным. При установке также следует учесть, что предохранительный клапан и воздухоотводчик необходимо располагать в вертикальном положении. По окончании монтажа группа безопасности активируется при помощи колпачка на воздуховоде. Его нужно открыть, но не снимать совсем.
Таким образом, для грамотной установки аварийного оборудования стоит соблюдать несколько простых правил, тогда монтаж пройдет легко и без каких-либо последствий.
Обзор лучших моделей
Среди самых популярных производителей, которые занимаются изготовлением защитной арматуры, можно отметить такие компании, как Valtec и Watts.
https://youtube.com/watch?v=uVb9BCcvclI
Дополнительно определенные приборы продаются с теплоизоляционным кожухом. Для изделий модельного ряда KSG характерно оснащение устройств клапаном сброса, который рассчитан на максимальный показатель в 3 бара. Установка в магистраль отопления проводится с помощью специального разъема с резьбой внутри.
Фирма Valtec по качеству не уступает этому бренду. Компанией представлен модельный ряд устройств для котельного оборудования и расширительных баков — сериями VT495 и VT460. Изделия VT460 рассчитаны на работу с домашними котлами отопления мощностью не более 45 кВт и давлением не выше 3 бар.
Но стоимость фабричных устройств довольно высока, потому целесообразно изготовить этот блок своими руками.
Перед самостоятельной сборкой группы безопасности не забываем подготовить соответствующий инструмент
Давление в закрытой системе
Нормы отопления, зависят непосредственно от типа здания, для которого подведено отопление. Именно поэтому каждый конкретный случай нужно рассматривать отдельно:
- Для частного дома нормальным будет давление в 1,5-2 бара. Если манометр показывает большую цифру, то это состояние считается критическим. Если счетчик доходит до 3 бар, то это может привести к аварии в системе: герметичность не выдержит этого давления, а вся конструкция сломается.
- Для многоэтажек внешние факторы не оказывают влияние на подобную конструкцию, то нормы давления в ней колеблются от 8 до 9 бар. Однако это характерно для новых домов. Более старые здания могут обогреваться при давлении до 5 бар.
Давление в закрытой системе
