Контроллеры котлов отопления и систем: обзор моделей и их функциональных возможностей

Активация отопления в определенное время

Для создания оптимальных условий проживания на даче можно установить время приезда заранее. Этот вариант устраивает многих современных пользователей своей доступностью и простотой. Для работы нужно приобрести надежное реле автоматики. Таймер устанавливают в цепь с электрическим обогревателем и просто задают оптимальное время включения.

Для существенной экономии финансов отопление можно включать не во всех комнатах. В гостиной и санузле достаточно довести температуру до отметки +12 °C. Даже если человек зайдет с небольшого мороза, то такие условия будут являться комфортными. Чтобы зря не израсходовать электроэнергию, если поезда отменилась, можно дистанционно отключить отопление.

Востребованный прибор для дистанционного использования

Разновидности автоматики

В зависимости от принципа работы и конструктивных особенностей автоматика для газовых котлов отопления может быть одна из типов:

  • Энергозависимая.
  • Энергонезависимая.

Энергозависимые приборы автоматики

Данные устройства представляют собой электронные приборы небольшого размера, реагирующие на подачу газа при помощи открытия/закрытия крана. Прибор отличается конструктивной сложностью.

Задачи, которые позволяет решать электронная котловая автоматика:

  • Закрывать/открывать кран подачи газа.
  • Запускать систему в автоматическом режиме.
  • Регулировать мощность горелки, благодаря наличию термодатчика.
  • Выключать котел в экстренных случаях или в рамках заданного режима работы.
  • Визуальная демонстрация того, как работает агрегат (какой температурный режим поддерживается в комнате, до какой отметки нагрета вода и так далее).

Электронная котловая автоматика

Ввиду постоянного роста потребительских запросов относительно удобства эксплуатации производители современных приборов предлагают ряд дополнительных возможностей:

  • Управление и контроль работы оборудования.
  • Защита системы отопления от неисправности трехходового клапана.
  • Защита системы от замерзания. В данном случае устройство запускает котел при резком падении температуры в помещении.
  • Самостоятельная диагностика с целью выявления неисправных запчастей, сбоев в работе конструктивных элементов. Данная опция позволяет избежать поломок, способных вывести котел из строя, а, следовательно, и больших материальных расходов, связанных с капитальным ремонтом или заменой оборудования.

Так электронная автоматика безопасности газовых котлов обеспечивает ровную работу оборудования, когда:

  • отсутствую скачки;
  • точно соблюдается заданный температурный режим;
  • не возникает других проблем во время длительной эксплуатации.

Сегодня на рынке представлен широкий ассортимент автоматики энергозависимого типа. Она может быть как с возможностью программирования, так и без нее. В первом случае вы можете настраивать работу системы в режиме день-ночь или задать разный температурный режим на 1-7 день, учитывая прогноз погоды.

Энергонезависимые приборы

Данный тип автоматического оборудования для управления работой газовых котлов отопления является механическим. И многие потребители отдают предпочтением именно ему.

Основные причины:

  • Низкая цена.
  • Ручная настройка, отличающая простотой, что позволяет легко управлять прибором далеким от техники людям.
  • Автономность устройства, для работы которого не требуется электричества.

Ручная настройка заключается в следующем:

  • Каждый прибор оснащен температурной шкалой от минимального значения до максимального показателя. Выбирая нужную отметку на шкале, вы задаете рабочую температуру котлу.
  • После запуска агрегата за работу принимается терморегулятор, контролирующий заданный температурный режим путем открывания/закрывания крана подачи газа.

Ручной регулятор автоматики отопительного котла

Принцип действия основан на том, что термопара газового котла, которая встроена в теплообменник, оборудована специальным стержнем. Деталь изготавливается из особого материала (сплав железа и никеля — инвар), быстро реагирующего на температурные изменения. В зависимости от увеличения или снижения температуры стержень меняет свои размеры. Деталь прочно соединена с клапаном, который и регулирует подачу газа в горелку.

Но кроме этого сегодняшняя автоматика для газового котла энергонезависимого типа дополнительно оборудуется датчиками тяги и пламени. Они сразу же прекратят подачу топлива, если в дымоходе произойдет резкое падение тяги или в результате снижения давления в трубе.

Релейная логика.

Мне с моими терморегуляторами подойдет простая релейная логика. Можно собрать контроллер отопления самому, тем более что это будет очень просто.

Для пяти направлений понадобится 6 реле.

Катушки 5-ти реле будут подключены параллельно приводам клапанов. Их замыкающиеся контакты будут соединены параллельно для включения насоса смесительного узла, если включено хотя бы одно направление.

Шестое реле будет управлять котлом и предназначено, чтобы удалить высокое напряжение с контактной группы. Катушка этого реле будет подключена параллельно насосу смесительного узла.

Получится система управления с дополнительными выходами – групп контактов у реле ведь несколько. Можно использовать эти контакты для построения системы удаленного мониторинга и сбора статистики.

Самое дешевое реле с гнездом будет стоить 200р.

Плюс еще бокс с din-рейкой 200р.

Итого: 6*200 + 200 = 1400р.

Ну что же еще надо?

Наиболее частые поломки в блоке управления

Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины
:

  • погасла горелка – в газопровод попал воздух;
  • проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
  • перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
  • поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
  • поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
  • поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.

Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.

Когда нужен модуль

GSM-модуль для управления котлом требуется при долгом отсутствии хозяина дома при условии, что необходимо поддерживать определенную температуру или своевременно включить отопление.

К числу наиболее распространенных ситуаций, когда такое необходимо, можно отнести следующие:

  • Длительный отъезд. Владелец дома уезжает в командировку или на отдых. При этом полностью выключить отопление нельзя – замерзнет система. В то же время управлять котлом дома некому.
  • Дача с системой отопления. Если в дачном доме установлена система отопления, то при отключении котла в холодное время года она замерзнет. Чтобы нее допустить этого, можно слить систему. Но тогда приехать на дачу зимой будет невозможно из-за холода, который будет стоять в доме. Решение проблемы – дистанционное поддержание невысокой плюсовой температуры для предотвращения замерзания с помощью GSM-модуля.

Функции gsm-модуля

Каждый конкретный модуль имеет разное количество функций, которые зависят от:

  • числа каналов, и соответственно, датчиков, которые можно подсоединить;
  • особенностей дистанционного управления и контроля;
  • возможности регулировать параметры отопления.

Стандартный набор датчиков осуществляет сканирование температурного режима, давления, наличия угарного газа. При настройке вспомогательных — вы сразу получите расширенный функционал. Подобные датчики могут цифровыми или аналоговыми.

  • включение/отключение всей отопительной системы;
  • возможность включить или выключить котел, выполнить перезагрузку самого устройства или вспомогательных приборов;
  • получение сведений о состоянии котла ежедневно, информация приходит в виде мобильных сообщений. В сообщениях будут содержаться следующие данные: температура, параметры работы оборудования, в случае возникновения внештатных и аварийных ситуаций — они тут же будут отображены;
  • дистанционное изменение настроек функционирования электрического котла, интенсивности температуры во всем доме или в отдельной комнате;
  • во избежание подключения третьих лиц для сим карты вы можете задать пин-код;
  • контроль стабильности электрического напряжения (ваш агрегат будет защищен от резких перепадов энергии);
  • контроллер функционирует в автономном режиме (обеспечивается это аккумулятором). В случае отключения электричества модуль продолжит работу на аккумуляторе.

Помимо основных функций у модулей, есть и ряд вспомогательных:

  1. При желании пользователь может осуществить подключение дополнительного реле.
  2. Включение аварийной сирены.
  3. Запуск вспомогательного оборудования и возможность осуществлять управление им на дистанции при помощи гаджета.

Комнатный термостат Protherm ZONT H-1V

Типы систем управления для котлов

По виду питания автоклавы подразделяются на электрические, газовые, работающие на жидком или твердом топливе. Помимо этого, в продаже встречаются котлы с совмещенной системой топливных материалов. Структура аппаратов представляет собой комплект из различных датчиков и регулятора температуры. Именно они управляют котлом или системой теплоснабжения, обеспечивая оптимальную работу оборудования, поддерживают выбранный температурный режим, защищают от аварийных ситуаций. Также система имеет в блоке управления термостат, индикатор контроля перепада давления, уровня воды в емкости.

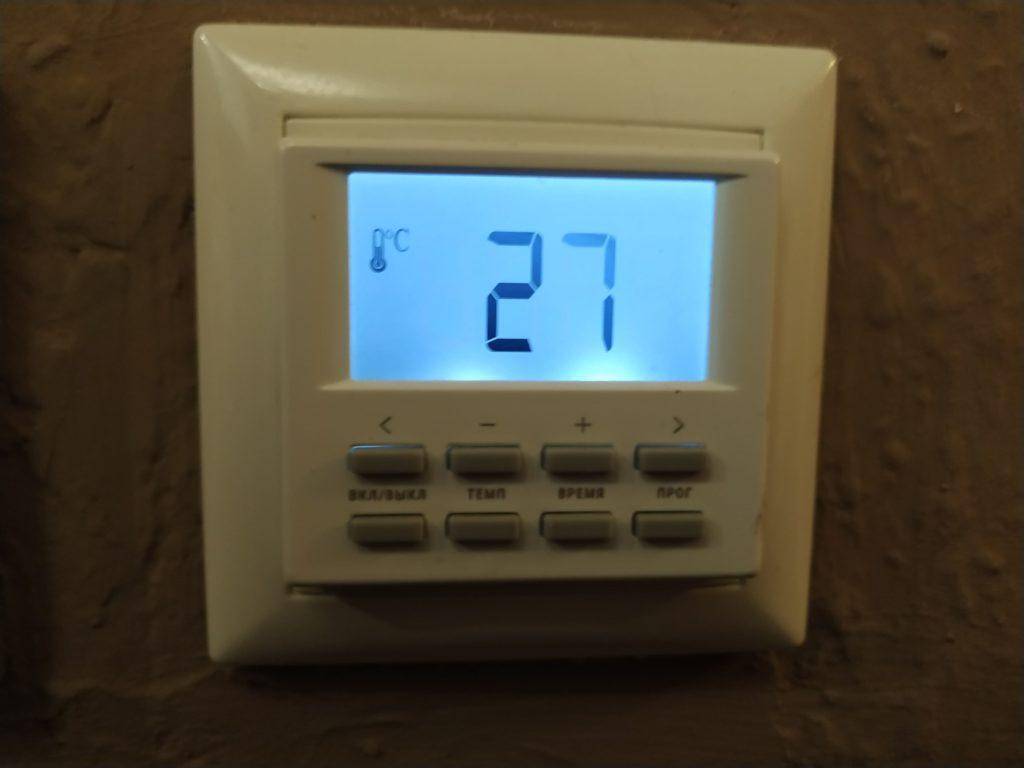

Для комфорта в жилых комнатах можно подключить комнатный термостат, который позволит выбирать нужную температуру воздуха, а котел по его команде включается/отключается, экономя расход топлива. Термостаты классифицируются на обычные, восстанавливающие требуемую температуру, сложные – электронные, задающие различные программы работы устройства. Например, можно задать умеренный режим отопления в определенные дни, тогда как в другие – более теплый режим.

Устройства позволяют:

  • обеспечивать контроль температурного режима, предупреждая пользователей с помощью мобильного телефона об изменениях и неисправностях в работе;
  • удаленно менять настройки;
  • удаленно включать и выключать котел;
  • осуществлять контроль бесперебойности и исправности устройства, сообщая по СМС о проблемах в работе.

Специалисты рекомендуют устанавливать данное устройство совместно со штатным термостатом, при этом его настраивают на минимальные температурные показатели, а основное регулирование температуры производить с GCM-системы, что приведет к экономии топлива.

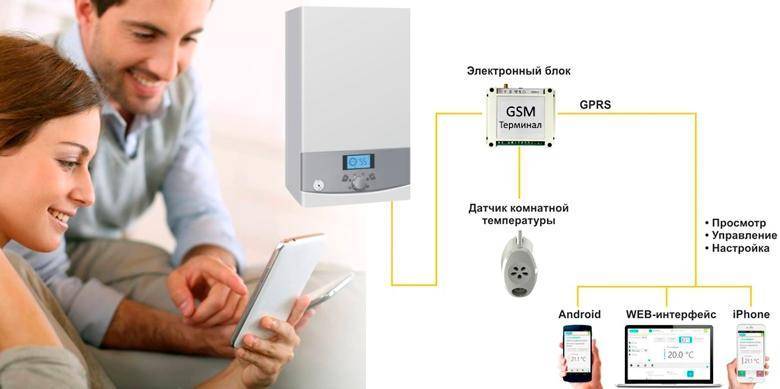

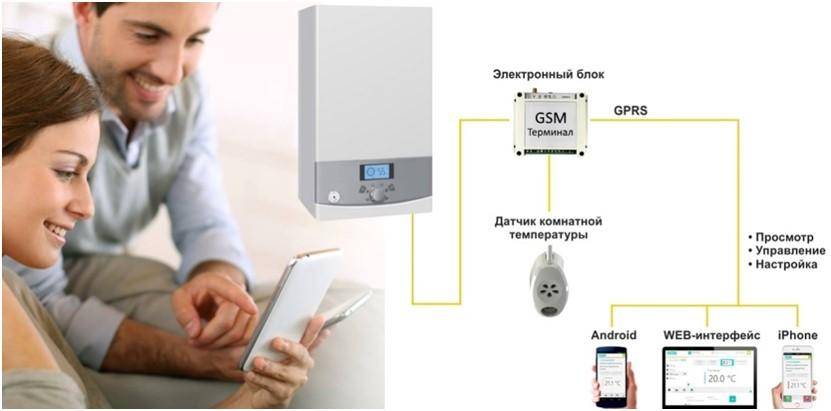

Принцип работы GSM-системы удаленного управления системой отопления.

Вместо обычного комнатного термостата устанавливается GSM-система, у которой в комплекте имеется встроенный и  выносной датчики температуры. Внутренний датчик позволяет измерять температуру воздуха в помещении, где установлен контроллер. Выносной датчик устанавливается в  помещении, в котором необходимо контролировать температуру воздуха, или погружается через гильзу в систему с теплоносителем. По сигналу датчика при падении температуры ниже заданной, котлу передается сигнал о включении. При достижении заданной температуры котлу передается сигнал выключения. Управление производится релейным выходом контроллера, что позволяет использовать эти контроллеры с любыми устройствами коммутации. Например, поставив силовой контактор (пускатель) можно регулировать температуру в доме, снабженную инфракрасными нагревателями.

Благодаря постоянной готовности GSM-контроллера Вы всегда сможете проверить температуру воздуха в помещении по встроенному датчику и узнать температуру внешнего датчика, получить статус работы котла (состояние релейного выхода включен или выключен), статистику включений котла или температурный график. Все эти параметры зависят от встроенных функций GSMконтроллера. Все зависит от метода управления GSM-системой, но всегда в любой момент Вы  сможете получить информацию по SMS. В новых версиях программного обеспечения имеются возможности управления через приложение на вашем мобильном устройстве, либо на сайте компании- изготовителя в Вашем личном кабинете

Например таким функционалом может похвастаться контроллер “ЭВАН GSM-Climate”, но обратите внимание, что для работы системы удаленного контроля необходимо наличие  доступа в интернет с помощью сим-карты или через WI-FI

ИНДИВИДУАЛЬНАЯ НАСТРОЙКА РЕЖИМОВ РАБОТЫ

Комфортная температура для каждого своя. Одни любят тропическую жару, другие считают, что 20–22 градуса более чем достаточно. Мы предусмотрели несколько режимов отопления дома, чтобы вы могли одним движением выбрать нужный в данный момент. Кроме того, вы можете легко составить недельное расписание работы отопительного котла для наиболее оптимального расходования электроэнергии или газа.

ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРНЫХ РЕЖИМОВ

ЭкономЗачем греть дом, когда все на работе? Используйте этот режим и экономьте до 15% энергии ежедневно, задав минимальную температуру для поддержания тепла в помещении (например, +15 градусов)
КомфортУстановите комфортную для себя температуру и используйте этот режим, когда находитесь дома (при снижении температуры на пару градусов котел включится для нагрева до указанного значения)
АнтизаморозкаЕсли зимой вы переезжаете в городскую квартиру, установите этот режим и не волнуйтесь за систему отопления дома – она под надежной защитой.
РасписаниеСоставьте недельное расписание отопления дома и каждый день в нем будет уютно и тепло (Вы можете задать минимальный температурный режим в часы Вашего отсутствия в помещении, а также задать прогрев ко времени прибытия до комфортной температуры).

ПРОСТАЯ УСТАНОВКА, НЕ ТРЕБУЮЩАЯ СПЕЦИАЛЬНЫХ НАВЫКОВ

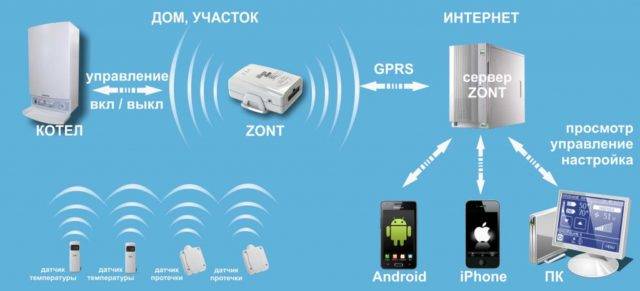

ZONT SMART легко подключается к электрическому или газовому котлу вместо комнатного термостата. В него вставляется SIM‑карта любого оператора, обеспечивающего устойчивый приём, подаётся питающее напряжение и подключается датчик температуры. Контроллер автоматически управляет работой котла и информирует хозяина всеми доступными способами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОСТАТА ZONT SMART
Напряжение питания24В
Максимальный потребляемый ток1000 мА
Количество аналоговых входов1
Выход сухой контакт (замыкание/размыкание)1
Тип подключаемых проводных термодатчиковDS18S20, DS18B20
Тип подключаемых радиотермодатчиковМЛ-740, МЛ-711, МЛ-719
Общее количество одновременно подключенных термодатчиков10 шт.
Максимально допустимая длина шлейфа с термодатчиками100 м
Максимальный ток через контакты реле1000 мА
Максимальное напряжение коммутируемых контактов реле~ 120 В, = 24 В
Голосовой интерфейсесть
WEB интерфейсесть
Интерфейс 1-Wireесть
Температурный диапазон работыот -30 до +55 °С
Частотные диапазоны GSM-модема800, 900, 1800, 1900 МHz
Канал передачи данныхGPRS
GSM антеннавнешняя
Внутренняя энергонезависимая памятьесть
Встроенный аккумулятор резервного питанияLi-ion / 1000 мА*Н
Время выхода на рабочий режимне более 50 сек
Средний срок службы7 лет
Габаритные размеры150 х 130 х 30 мм
Масса, не более0,300 кг
Материал корпусаПластик АВС
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ К МОДУЛЮ ZONT SMART
Инструкция по эксплуатации ZONT SMART (PDF, 1.1Мб)

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

Внимание! При питании от резервного аккумулятора термостат котлом не управляет! Отображение текущего состояния котла; Отображение текущей и целевой температуры в помещении (теплоносителя); Создание индивидуальных режимов работы котла (до 10-ти различных режимов); Мониторинг измеряемых температур (воздуха, теплоносителя, ГВС); Программирование работы котла по недельному расписанию; Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных)

Оповещение владельца котла

  • при отклонении текущей температуры от заданных режимом работы пороговых значений;
  • при аварии и неисправности котла;
  • при неисправности подключенных датчиков температуры;
  • при пропадании и при восстановлении основного напряжения питания (сети);
  • при срабатывании дополнительных охранных датчиков (функция «Охранная сигнализация»).

Запись и хранение истории событий (за последние 3 месяца)

  • время работы котла и мониторинг измеряемых температур;
  • время появления аварий и ошибок в работе котла;
  • время пропадания и восстановления основного напряжения питания;
  • время входящих звонков и текст входящих смс сообщений;
  • дата обновления ПО и номер текущей версии ПО.

Защитная автоматика

Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.

Газ-контроль

Обычно под этим понимается «контроль наличия пламени» горелки. При затухании горелки подача газа должна быть прекращена. Эта базовая функция защиты, которая присутствует во всех котлах.

Этот модуль автоматики состоит из двух узлов: клапана подачи газа и термопары (рис. 1).

Рис. 1 Термопара и электромагнитный клапан

Термопара – пассивный датчик температуры, т.е. не требует внешнего питания. Она представляет собой два спаеных проводника из различных металлов (рис 2.). При нагреве места спайки в проводниках наводится термо-ЭДС, проще говоря, возникает небольшое напряжение, достаточное для открытия электромагнитного клапана подачи газа.

Рис. 2 Принцип действия термопары

Именно поэтому при первом пуске котла нужно подержать кнопку розжига в течение нескольких секунд – время, за которое термопара успеет нагреться и на ней возникнет напряжение, достаточное для поддержания газового клапана в открытом положении.

Не путайте: в описании котла этот блок автоматики обычно называется «газ-контроль», однако правильней было бы называть эту функцию именно «контроль наличия пламени», т.к. аварийно отключать подачу газа могут и другие узлы автоматики, которые мы рассмотрим далее.

Термостат для котла

Термостат – устройство, необходимое для поддержания заданной температуры теплоносителя. Оно отключает котёл при достижении заданной температуры и включает при снижении температуры ниже установленного порога. Ручка термостата имеет несколько режимов, каждый режим соответствует своей температуре теплоносителя.

Рис. 3 Термостат

Если котёл имеет электронное управление, температура может устанавливаться с помощью терминала пользователя и отображаться на дисплее.

Термостат можно считать устройством регулирующим работу котла, однако он выполняет и защитные функции: защита от перегрева и замерзания. Это достигается наличием у термостата верхнего и нижнего пороговых значений. При достижении температуры теплоносителя верхнего аварийного порога котёл отключается во избежание перегрева. При достижении нижнего аварийного порога – котёл включается на максимальную мощность, чтобы не произошло замерзания теплоносителя.

Стоит иметь в виду, что если в перечне технических характеристик котла написано «термостат», имеется в виду наличие регулирующего термостата. Функция защиты от перегрева, есть в любом котле, даже если это отдельно не указано. А вот защита от замерзания присутствует только в тех котлах, где эта функция прописана в характеристиках.

Контроль тяги

Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.

Рис 4. Датчик контроля тяги

При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.)

Поэтому датчики в тяги являются важной составляющей системы безопасности котла

Предохранительный клапан

Рис. 5 Предохранительный клапан

Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.

Воздухоотводчик автоматический

Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.

Рис. 6 Воздухоотводчик

Устройства контроля отопления

Программаторы и терморегуляторы

Ключевыми частями системы регулировки отопления являются терморегуляторы и программаторы. Они представляют собой электронные устройства, в некоторых модификациях оснащенные пультом управления, который помогает производить контроль над функционированием котла. Кроме того, такое устройство позволяет синхронно менять показатели в двух подключённых компонентах.

Кроме того, дополнительной функцией программаторов является регулировка при помощи СМС с сотового телефона или команд, передаваемых через интернет.

Подходящую для себя модификацию этого устройства можно выбрать по набору основных характеристик, к которым может относиться:

Управление через интернет происходит таким же образом, только по другому каналу связи между домовладельцем и электронным блоком в доме

  • удаленная связь между компонентами при помощи радиопередатчиков;
  • работа радиаторов (в зависимости от настроек) может быть в комфортном, нормальном или экономичном режиме;
  • количество подключенных контуров можно увеличить при подсоединении дополнительных модулей;
  • управление отоплением по мобильному телефону;
  • передача данных при помощи СМС и т. д.

Эти функциональные особенности делают представленные элементы довольно удобными и востребованными.

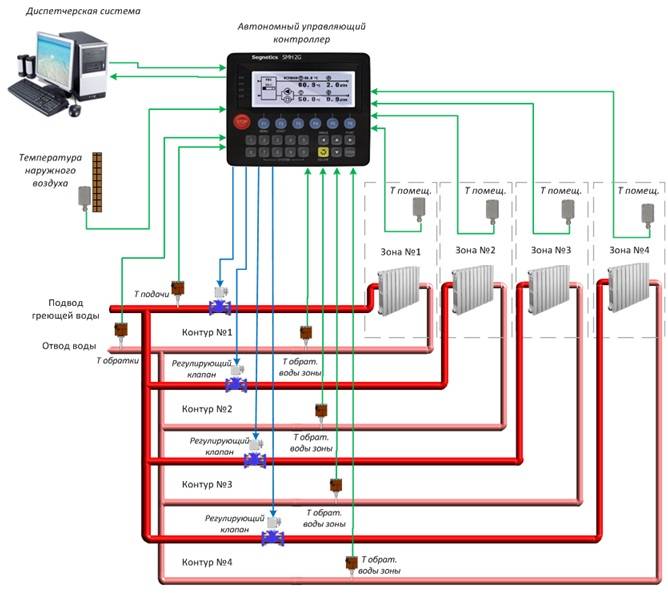

Зональные устройства

Такие элементы контроля теплоснабжения устанавливаются непосредственно на радиаторы и котлы. В этом случае регулировка системой осуществляется через интернет-связь. Эти приборы представлены электронными терморегуляторами. Они способны менять температуру воды в каждой отдельной батарее или системе в целом. Отличия этих терморегуляторов заключаются в простоте установки и доступной цене. При этом трудоемкость устройства системы снижается, тем более что они не требуют отдельного шкафа для управления. Зональные устройства позволяют использовать нескольких терморегуляторов, которые подсоединяются к одному регулирующему блоку.

Модули дистанционного контроля отопления

Обеспечить функцию удаленного контроля теплосети могут специальные модули, входящие в комплектацию с запорно-регулирующей арматурой и программаторами.

Количество дополнительных функций приборов ограничено числом подключаемых датчиков и исполнительных реле самого электронного блока управления отоплением

Интернет-управление

Контроль при помощи интернет-блока удобен так же, как и управление СМС. Он отличается такими возможностями:

  • инсталляция в смартфон, ноутбук или иной гаджет специфических программных комплексов;
  • простой интерфейс, который легко совмещается с ОС «Андроид» или Windows;
  • в отличие от СМС блоков, сняты ограничения на число подключаемых пользователей;
  • регулирование параметров осуществляется там, где имеется доступ к интернету (для этого не нужно использовать роуминг).

Специалисты советуют при выезде за рубеж не применять функции роуминга для регулировки теплоснабжения через GSM-систему, так как это может быть чревато большими финансовыми затратами. В таком случае правильным решением будет поручить контроль отопительной системы знакомым, которым вы доверяете.

Варианты контроля через смартфон

Контролировать работу модуля можно несколькими способами.

Осуществляется за счет использования специального термостата, подключенного к беспроводной связи с интернетом через wifi. Сложности могут возникать из-за сбоев в работе провайдера, отключения света, модель самого котла и, возможно, личных финансовых возможностей.

  • Android;
  • iOS;
  • Microsoft Phone.

Предусмотрено несколько вариантов управления газовым котлом по gsm:

  • автоматический, не требующий участия человека;
  • передача тревожных сигналов путем смс сигналов в случае возникновения опасных, аварийных ситуаций, настройка осуществляется предварительно на блоке управления газовым котлом;
  • передача смс команд, которые способна распознавать автоматическая система котла;
  • непосредственное управление через систему gsm, которая подключена к блоку.

Преимущество данного дистанционного управление газовым котлом в том, что осуществляется постоянный контроль над его работой, независимо от удаленности владельца. Тем более чтобы контролировать работу системы можно с нескольких телефонов.

Если в домостроении или квартире имеется стационарное подключение к сети Интернет, осуществлять дистанционное управление можно за счет проплаченных услуг провайдера

Важно, чтобы соединение в жилище осуществлялось при помощи wifi роутера. Если температура в помещении опускается ниже установленных ранее параметров, передается сигнал на приемник котла, который автоматически включает необходимый режим. Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона

Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет

Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона. Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет.

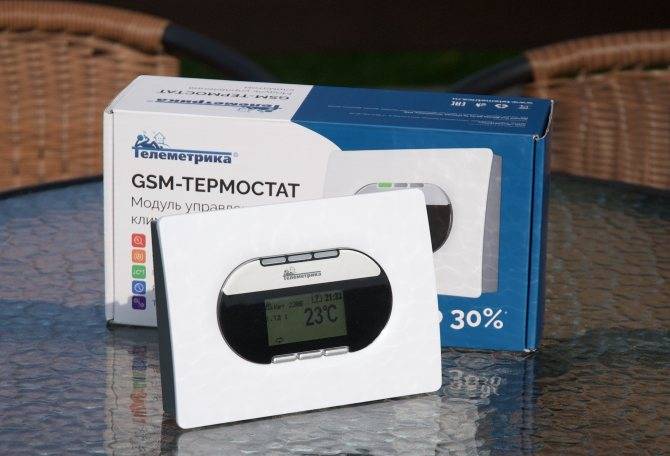

Это возможность осуществлять gsm управление даже котлами старых образцов. Универсальный электронный блок приобретается отдельно и устанавливается на котле или недалеко от него. Отдельно монтируются термостаты на каждом радиаторе.

Допускается до шести штук в одной отопительной системе. Управление осуществляется дистанционно, даже если хозяин находится за сотни километров или непосредственно на блоке управления.

Система дистанционно управления отоплением «ГАЛАН-GSM» от компании «ГАЛАН».

ГАЛАН-GSMГАЛАН-GSM

•         Возможность управлять включением/отключением котла и контроллером «НАВИГАТОР«.

•         Контроль температуры системы отопления по температуре помещения встроенным датчиком.

•         Регулировка температуры системы отопления по температуре одного из выносных термодатчиков.

•         Точность контроля температуры по установленному значению с гистерезисом +-1 гр. Цельсия.

•         Предупреждение при выходе за уставки температуры системы отопления.

•         Индикация пропадания/появления напряжения сети.

•         Управление двумя независимыми устройствами (три реле с переключающимся контактом).

•         Организация охранной системы с электронными, программируемыми ключами.

•         Подключение внешнего микрофона. (Прослушивание помещения)

•         Подключение датчиков разбития стекла, датчиков движения, датчиков открытия дверей. (до 4х зон)

•         Возможность смотреть температуру до 5 помещений, а также выбирать по какому из датчиков регулировать температуру системы отопления.

•         Наличие реле включения сирены.

Впечатляющий функционал не так ли? Можно организовать управление не только температурой системы отопления, но и включением допустим света в доме вечером, водонагревателя или других устройств, например прожектора при подъезде к даче. А интегрированный простой функционал охранки — позволит быть в курсе, что дома все отлично.

ГК «Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.

Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).

География ГК «Теплоприбор»: Москва, Рязань, Челябинск, Казань, Екатеринбург, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Белгород, Волгоград, Краснодар, Саратов, Тюмень, Томск, Омск, Иркутск, Улан-Удэ, Саранск, Чебоксары, Ярославль и другие города РФ, также мы работаем с Белоруссией, Украиной и Казахстаном.

Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.

Работа и вакансии: в Московский офис (СЗАО, ст. метро Планерная, р-н Куркино (рядом МКАД и г. Химки) требуется менеджер по сбыту КИПиА, ЗП достойная, возможна удаленная работа оклад + %. teplokip@yandex.ru

Новые публикации: Статья «Датчики давления. Сравнительный обзор видов, характеристик и цен.»

Обзор популярных моделей контроллеров

Определившись с требуемыми параметрами контроллеров для отопления и ГВС, можно начать анализ предлагаемой продукции. Несмотря на большой ассортимент, рынок перенасыщен некачественными моделями. Их фактические параметры не соответствуют заявленным, что впоследствии приводит к неправильной работе отопления. Рассмотрим по-настоящему популярные и надежные примеры контроллеров управления отоплением.

Honeywell

Среди всего ассортимента продукции компании особое место занимает модель Smile SDC7-21N

Помимо доступной цены она характеризуется оптимальным функционалом, что важно для контроллеров систем отопления

Для потребителя важно знать характеристики электронного прибора. Следует сразу отметить, что для оптимальной работы контроллера Honeywell в системе отопления нужно будет приобрести дополнительные модули – клеммы-колодки для подключения компонентов системы, набор датчиков температуры, смесительный 3-х ходовой клапан и привода

После сборки контроллера можно будет осуществлять управление отоплением и ГВС по следующим параметрам:

  • Возможность регулирования работы горелки котла с двухступенчатым управлением;
  • Одновременный контроль за 2-мя котлами каскадного типа. Но для этого потребуется установить дополнительный датчик температуры на выходе второго;
  • Контроллер для отопительной системы может осуществлять регулировку прямого и смесительного контура в зависти от уличной и комнатной температуры;
  • Управление насосом ГВС;
  • Возможность установки 7-ми дневной программы регулирования отопления.

В минимальной комплектации он будет работать только как контроллер для отопительного котла. Но это не помешает со временем приобрести дополнительные модули и модернизировать систему. Стоимость полного комплекта составляет около 45 тыс. руб.

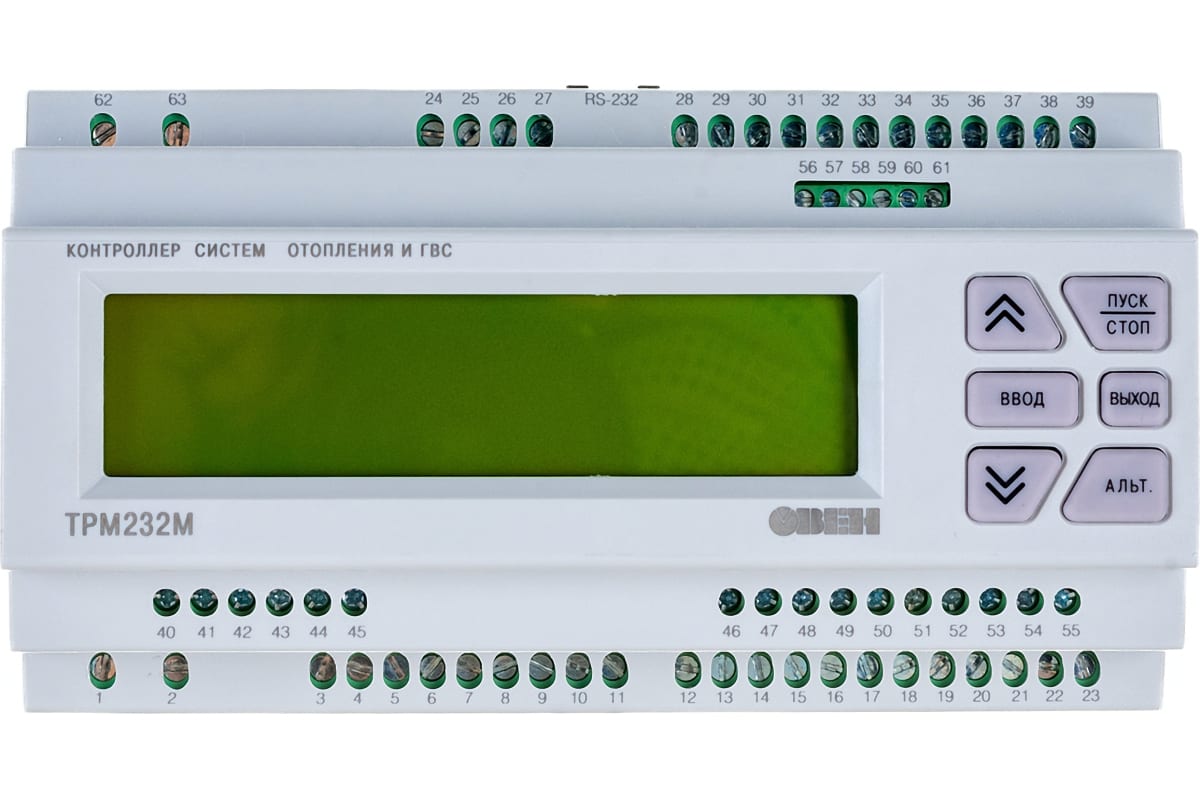

Овен ТРМ 32

Если нужно подобрать вариант по более доступной цене – рекомендуется обратить внимание на контроллер отопления Овен ТРМ 32. Этот отечественный продукт по своему функционалу ничем не уступает зарубежным аналогам

Примечательно, что с его помощью можно контролировать не только отопление, но и ГВС по нескольким параметрам.

Следует сразу предупредить, что блок контроллера для систем отопления и ГВС ТРМ 32 более массивный, чем аналогичный Honeywell. Поэтому нужно заранее продумать место его установки. В дополнении к нему производитель предлагает выносную панель.

Что же касается функциональности, то помимо стандартных возможностей следует отметить такие особенности контроллера для отопления и ГВС этого типа:

  • Автоматическое поддержание температуры воды в контуре ГВС;
  • Используя ПИД-регуляторы, обеспечивается высокая точность температуры теплоносителя;
  • Встроенная защита отопления от обратного движения воды;
  • Наличие режима день/ночь. В особенности эта функция актуальна для двухтарифных счетчиков электроэнергии

Но наиболее интересным для потребителя является стоимость контроллер для отопления Овен. Цена базовой модели без дополнительного оборудования составляет 8-10 тыс. рублей.

Автоматика прочно входит во все сферы жизни, привнося в нее безопасность и удобства. Современные отопительные системы не стали исключением, сегодня они оснащены такими устройствами, которые просто упрощают процесс управления, но и позволяют экономно расходовать энергоносители.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
