Виды и схема подключения соединительной шины-гребенки для автоматов

Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:

• Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
• Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
• Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей.

Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:

Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Соединительные шины рассчитаны на установку большого количества автоматов, и имеют число выводов от 12 до 60, ввиду чего их использование для соединения 2-х автоматических выключателей будет нецелесообразно и нерационально. Обычно шина для автоматов используется для сборки больших распределительных щитов.

Существует два вида отводов соединительных гребенок:

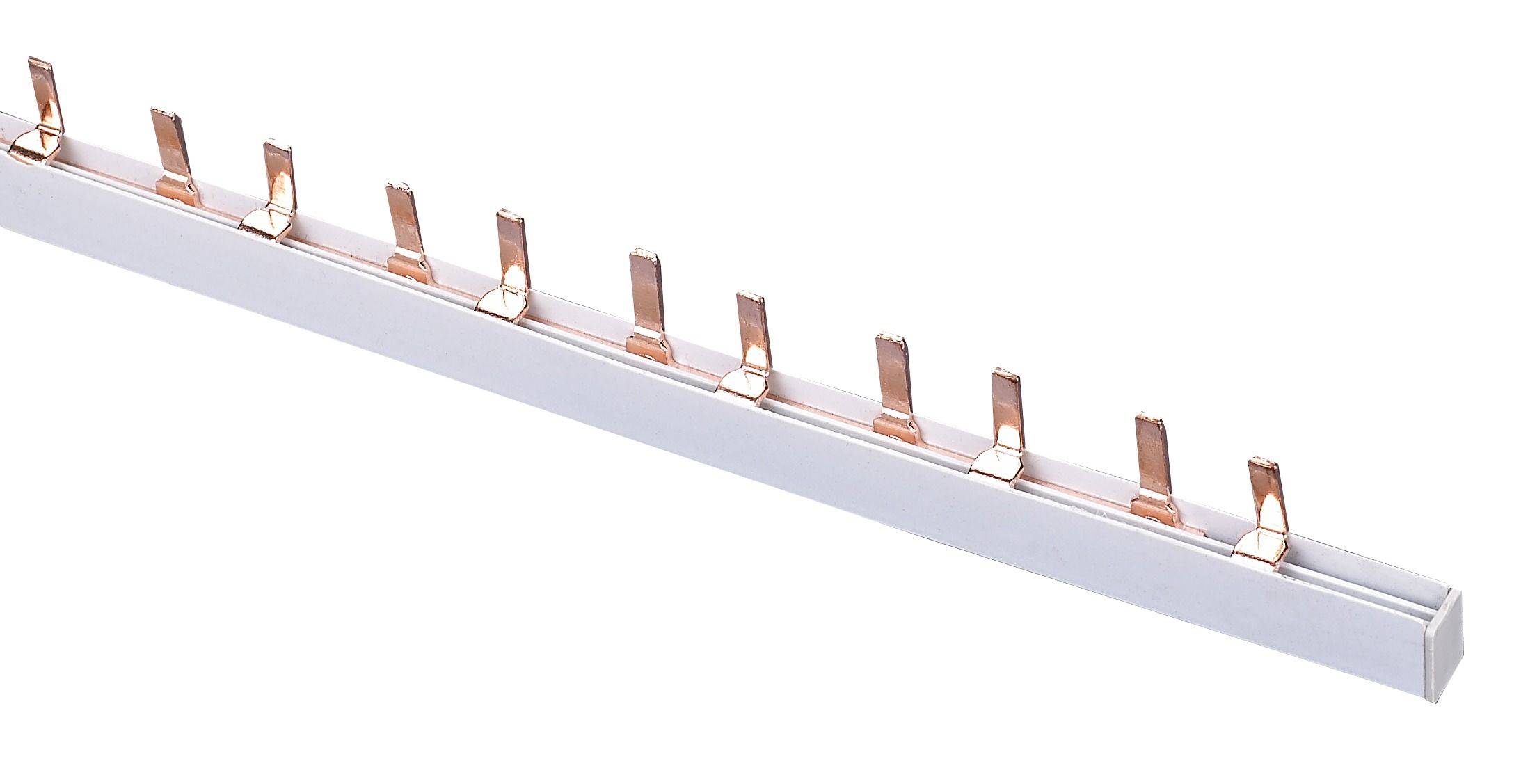

Штыревые, обозначаются «pin». Такие отводы применяются значительно чаще, так как они подходят под большинство устройств.

Вилочные, маркируются «fork».

Вилочные отводы используют гораздо реже, так как для них необходим специальный зажим, имеющийся далеко не у всех подключаемых устройств.

Сечение отводов соединительных гребенок обычно составляет 16 мм2, чего вполне хватает для величины потребляемого тока в 63 ампера.

При выборе соединительных гребенок необходимо учитывать следующие особенности конструкции. Для каждого вида подключаемых устройств подходит только определенная модель шины. Если пытаться установить соединитель, который не соответствует устройству, то отводы могут не полностью войти в гнезда, и часть их будет открыта, что создает определенную опасность для человека. Например, устройства АВВ обычно производят двух серий: S200 и более простое исполнение S200L. Для каждого из них подходит своя шина для автоматов: для S200 подходит PSH, а для S200L лучше использовать PS.

Китайские соединительные гребенки могут не соответствовать стандартам по размеру шага отводов, что приведет к невозможности их установки. Поэтому не стоит экономить на качестве таких изделий. В таких случаях рекомендуется получить консультацию специалиста.

Достоинства

• В распределительном щите значительно уменьшается количество проводов, что отражается на внешнем виде и аккуратности установки устройств.
• Упрощается ремонт и обслуживание электрических устройств в распределительном щите, так как проще отследить схему их соединения.
• Выдерживает нагрузку величиной до 63 ампер.
• Высокое качество соединений, исключающих чрезмерное нагревание мест контакта, и появление различных проблем.

Особенности и правила монтажа

Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Проволочные перемычки

Проволочные перемычки электрики обычно изготавливают самостоятельно. Для изготовления перемычек подойдет любой одножильный изолированный провод подходящего сечения.

Можно посоветовать применять однопроволочный провод ПВ-1 или многопроволочный (гибкий) провод ПВ-3 в виниловой изоляции.

Процесс изготовления перемычек несложен. Сначала измеряется длина проводника и нарезается необходимое количество отрезков провода. Провода зачищаются с обоих концов.  Длинна оголенной части провода должна составлять 12мм. Затем провод изгибают, придавая перемычке нужную форму. В случае применения гибкого провода на оголенные концы напрессовывают наконечники с помощью пресс-клещей.

Пример соединения автоматов с помощью перемычек.

Сечение провода для изготовления перемычек нужно выбирать исходя из суммы номинальных токов всех автоматических выключателей присоединяемых к первому автомату в шлейфе.

Для обеспечения качественного контакта желательно, чтобы концы перемычек присоединяемых к одной клемме автомата имели одинаковое сечение.

Часто электрики изготавливают перемычки между автоматами из одного неразрывного провода. Внешний вид такой перемычки присоединенной к автоматам показан на рисунке ниже.

Соединение автоматов с помощью перемычек имеет свои достоинства и недостатки.

К недостаткам этого способа соединения можно отнести:

Высокую трудоемкость изготовления перемычек. Особенно это заметно при больших объемах электромонтажных работ.

При близком расположении DIN-реек в щитке перемычки могут мешать присоединению проводников к автоматическим выключателям верхнего ряда.

К достоинствам применения перемычек можно отнести невысокие затраты на изготовление. Если перемычки выполнены из неразрывного провода, то имеется возможность выполнить замену вышедшего из строя автоматического выключателя без отключения других автоматов.

Для этого от верхних клемм автомата отсоединяют перемычки, надевают на них отрезки изоляционной трубки, снимают неисправный аппарат с DIN-рейки и устанавливают новый. Затем присоединяют питающие провода.

Схемы подключения автоматов через соединительную гребенку

Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Это интересно: Стиральная машина гудит после замены электропроводки — распишем суть

Фото применения нулевых шин

• Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

• Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

• Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

• Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

• Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

• Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)

Правила установки и подключения

Для начала нужно отмерить нужную длину гребенки (если остаток в любом случае будет) и отрезать кусок, который вам необходим. Резать шину для автоматов лучше всего ножовкой. Рекомендуем вам сам диэлектрический пластиковый корпус отрезать с запасом в 1-2 см, что позволит защитить токоведущие части и предотвратить короткое замыкание. По краям также необходимо поставить заглушки или заизолировать торцы обычной изолентой.

После того, как подходящая длина будет отрезана, переходим к подключению автоматических выключателей гребенкой. Здесь все просто, шину нужно разместить вверху, вставить штыревые отводы в соответствующие разъемы и затянуть винты. В один из зажимов, крайний, нужно подключить вводной питающий провод.

Подробно процесс подключения рассмотрен на видео примере:

Если же вы используете соединительную гребенку с вилковыми отводами, для их подключения у некоторых производителей автоматов (Hager, ABB) предусмотрен отдельный разъем (находится снизу), к которому и нужно произвести монтаж. Наглядно этот момент продемонстрирован на видео:

Как видите, ничего сложного в установке и подключении однорядной соединительной шины нет, как минимум, на примере соединения однополюсных АВ. Что касается УЗО, дифавтоматов и двухполюсных выключателей, их подсоединение будет выглядеть немного иначе.

В этом случае нужно использовать двухполюсную гребенку. Фазные и нулевые отводы таких шин расположены через один, поэтому вам нужно в соответствии с маркировкой произвести подключение (каждый отвод в свой разъем), после чего надежно затянуть винтовые зажимы.

Вот и все, что мы хотели рассказать вам о подключении соединительной шины для автоматов. Произвести монтаж своими руками сможет даже неопытный электрик. Главное, учитывать предоставленные рекомендации!

Рекомендуем также прочитать:

• Подключение автоматического выключателя в щитке
• Инструкция по сборке трехфазного щита
• Ошибки при монтаже электропроводки

Как выполнялось подключение раньше?

При выполнении сборочных и монтажных работ в распределительных устройствах часто возникают сложные ситуации, особенно когда речь идет о подключении защитных устройств и их групп выключателей. Для упрощения и ускорения этой работы было изобретено множество различных устройств. До относительно недавнего времени при подключении нескольких автоматических выключателей к одной линии необходимо было создавать несколько перемычек из изолированного провода нужного сечения.

Шина автоматического выключателя с перемычками из изолированного провода необходимого сечения.

Такой способ соединения автоматических выключателей один с другим имеет очень существенный недостаток — если перемычка выйдет из строя, последующие выключатели также не будут запитаны. Эта проблема может быть вызвана тем, что перемычка не имеет хорошего контакта и перегорает.

К недостаткам соединений, выполненных с помощью самодельных перемычек, относятся:

• Значительные, требующие времени затраты на монтаж из-за необходимости измерять длину каждого сегмента кабеля, снимать изоляцию и сжимать концы вместе;
• Неприглядный внешний вид распределительного устройства из-за большого количества проложенных кабелей;
• Помехи для устройств, установленных на DIN-рейку над распределительным устройством.

Такие ситуации можно предотвратить, используя шины, предназначенные для параллельного подключения нескольких УЗО или автоматических выключателей.

Производители гребенок

Гребенка – это специальная шина, предназначенная для подключения групповых автоматов. Она позволяет собрать несколько автоматов в одну группу и подключить их к одной фазе или нулю. Гребенки используются как для трехфазных, так и для однофазных автоматов, а также для подключения устройств защитного отключения (УЗО).

Гребенки могут иметь различную форму и количество выводов. Наиболее распространены гребенки с штыревыми соединительными выводами. Они обеспечивают надежное соединение при монтаже и обеспечивают безопасность эксплуатации.

Конструкция гребенок также может различаться в зависимости от типа подключаемых автоматов и устройств. Например, для подключения дифференциальных автоматов могут использоваться специальные гребенки с дополнительными контактами для подключения защитных устройств.

При подключении гребенок важно соблюдать правила и порядок подключения. Типичные шины могут иметь разные разновидности выводов и требования к подключению

Поэтому перед монтажом необходимо ознакомиться с инструкцией производителя и следовать ее рекомендациям.

На рынке представлены различные производители гребенок. Вот некоторые из них:

• ABB – компания, предлагающая широкий ассортимент гребенок различных размеров и конфигураций;
• Schneider Electric – производитель, специализирующийся на электротехническом оборудовании, включая гребенки;
• Legrand – компания, предлагающая гребенки с различным количеством выводов и вариантами подключения;
• Hager – производитель, предлагающий гребенки для подключения автоматов и УЗО;
• EKF – компания, специализирующаяся на производстве электротехнического оборудования, включая гребенки различных типов.

Выбор производителя гребенки зависит от требований и предпочтений заказчика, а также от конкретных условий монтажа и используемых автоматов.

Важно учесть, что неправильное подключение гребенки или ошибки при монтаже могут привести к недостаточной безопасности системы электроснабжения. Поэтому перед монтажом гребенки необходимо тщательно изучить инструкцию производителя и при необходимости проконсультироваться со специалистом

Плюсы и минусы соединительных шин

Гребенчатые соединители вытесняют из практики электромонтеров классические перемычки из проводов. Это объясняется достоинствами, которыми они обладают в сравнении с устаревшими методами монтажа:

1. Подключение автоматов выполняется на порядок быстрее. Гораздо проще вставить и затянуть гребенку, чем сидеть вручную нарезать перемычки.
2. Более надежный контакт. За счет увеличения площади соприкосновения клеммника автомата и вывода гребенки.
3. Двукратное уменьшение количества контактов, вставляемых в автомат. Вместо 2 проводов от перемычек необходимо вставить 1 штырь от гребенки. Этот фактор повышает надежность распределительной коробки.

Существуют и недостатки:

1. При ремонте контактных соединений автомата необходимо снять всю гребенку. Иначе выключатель не получится стянуть с DIN-рейки.
2. Для установки дополнительных автоматических выключателей потребуется приобретать новую шину большей длины. Поэтому гребенку лучше не использовать на временном оборудовании или сразу устанавливать дополнительные модульные устройства на будущее.
3. Цена. Старые перемычки из проводов практически бесплатные. Их можно сделать хоть из обрезков проводов, валяющихся под ногами. Гребенчатую шину придется покупать в магазине.

Соединение автоматов проводами обходится дешевле

Достоинства и недостатки

К недостаткам соединительных гребенок на основе меди можно причислить:

1. постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
2. трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
3. смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
4. из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
5. использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
6. использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

К достоинствам соединительных гребенок на основе меди можно причислить:

1. простота использования и высокая скорость сборки;
2. гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
3. снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
4. неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
5. чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
6. благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.

Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.

Разновидности гребенок

Не существует универсальной соединительной шины, подходящей под любые автоматические выключатели. Автоматы обладают отличающимися габаритами, количеством выводов и прочими характеристиками. Поэтому и гребенки бывают самыми разнообразными.

По форме контактов выделяются 2 вида гребенчатых шин:

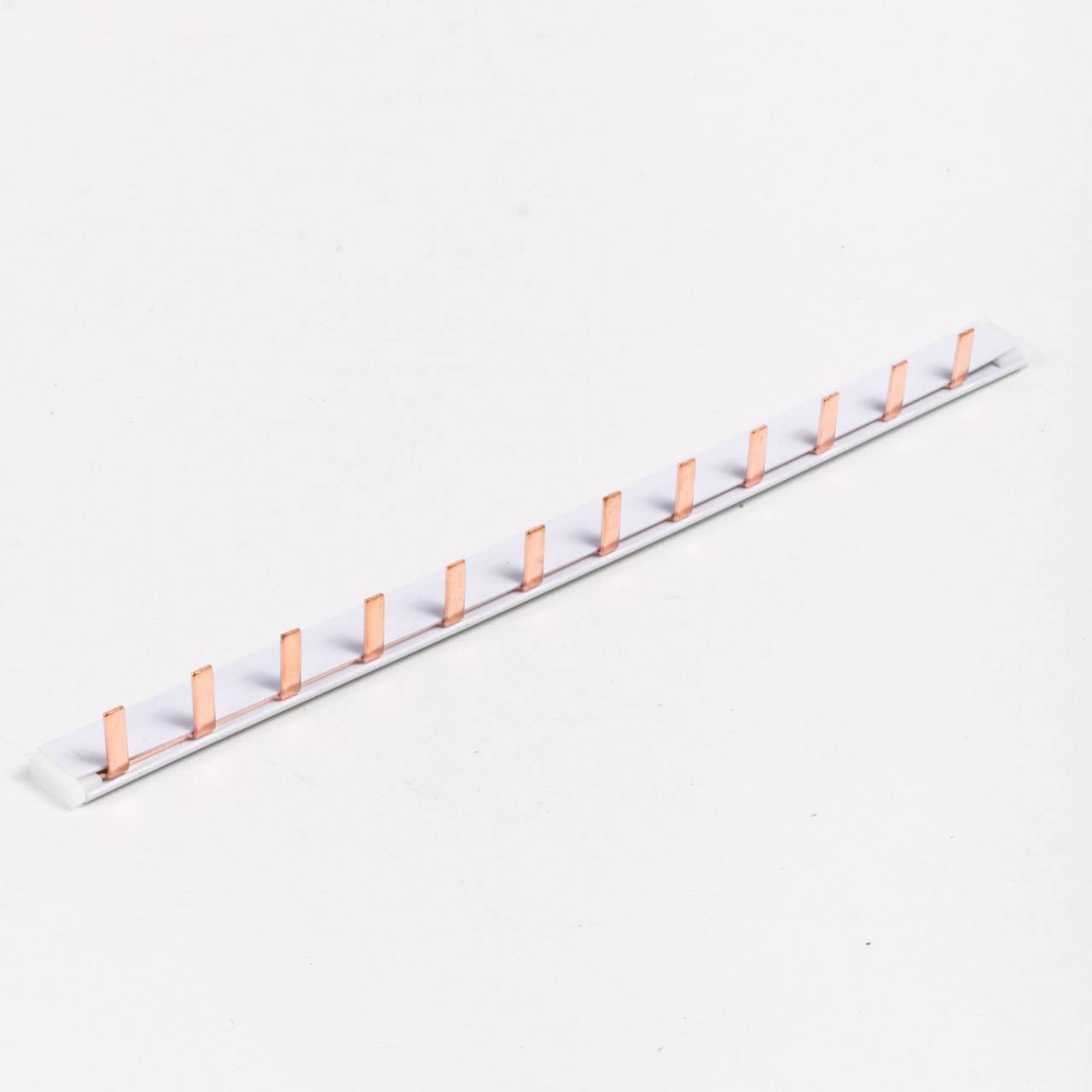

1. Штыревой (зубчатый). Универсальный контакт, подходящий к любым автоматам.
2. Вилкообразный. Используется там, где шину необходимо зажимать под винты.

Гребенки отличаются по длине, то есть по количеству автоматов, которые к ним возможно подключить. При необходимости слишком длинную шину допустимо укоротить ножовкой. Но предпочтительней использовать изделия на стандартное количество автоматов:

• 12;
• 24;
• 36;
• 48.

Есть отличия и в количестве подключаемых фаз. С этой точки зрения соединительные шины бывают следующих типов:

1. На 1 полюс (1P). Используется для подключения однофазных групповых автоматов.
2. На 2 полюса (2P). УЗО, дифавтоматы и любые другие устройства, требующие подключение фазы и нуля.
3. На 3 полюса (3P). Используются для подключения трехфазных групповых автоматов.
4. На 4 полюса (4P+N). Трехфазные автоматы и устройства, для работы которых необходим нулевой провод (трехфазные УЗО).

Штыревая соединительная шина для трехфазной сети

Нулевая шина: виды и применение

Нулевая шина – это один из элементов конструкции систем сборных шин, который используется для подключения проводов заземления и нулевых проводников. Сфера использования данного изделия – электрические сети с переменным и постоянным током. Напряжения в сетях может достигать 400В. Сегодня при монтаже электрощита специальные нулевые шины крайне необходимы и не имеют аналогов

О том, в чем, собственно, заключается важность данных аксессуаров для электрощитов, мы расскажем в нашей статье

Подробно и внимательно рассматривая конструкцию нулевой шины становится очевидным, что по сути она состоит из ТПЖ и пластикового основания, при помощи которого осуществляется монтаж на дин-рейку.

Токопроводящая жила оснащена специальными отверстиями, а также зажимными болтами, что служит для прочного закрепления проводников внутри конструкции. Кроме того, такие особенности позволяют аккуратно и с наибольшей безопасностью развести нулевые проводники.

Нулевые шины на современном рынке электротехнической продукции представлены в большом разнообразии. Так, все изделия отличаются друг от друга методом крепления, числом отверстий для монтажа, а также длиной.

Нулевая шина – это цельный токопроводящий медный или латунный элемент, обеспечивающий качественное соединение. Количество зажимов, идущих от нулевых проводников, может быть абсолютно различным. Данное изделие имеет корпус или же монтируется в изолятор.

Применение нулевых шин

Использование такого, на первый взгляд незначительного элемента, как нулевая шина, позволяет решить ряд очень серьезных задач. К таковым относятся:

• возможность создания сразу некоторого числа точек для подсоединения нагрузок, которые имеют направление «общий ввод – нулевой проводник»;
• возможность сделать заземление видимым за счет прозрачной крышки, закрывающей клеммы;
• повышение эффективности защитных автоматов;
• гарантия неразрывности электроцепи на отрезке «заземление – конкретная нагрузка»;
• возможность разделения проводов в системе.

На сегодняшний день действуют строгие требования в отношении выбора нулевых шин. Самым важным правилом является исключение превышения сечения проводника относительно величины в главной заземляющей шине.

Правила монтажа

Нулевая шина может устанавливаться на дин-рейку и внутрь электрощита. Возможна и открытая, и закрытая установка. Первый вариант является самым оптимальным для закрытого электрического шкафа, а второй – для оборудования, присоединяемого к наиболее важным элементам. Пример: силовая розетка для различных электроинструментов.

Торговая сеть “Планета Электрика” имеет в своем ассортименте большой выбор аксессуаров для электромонтажа, в том числе компоненты систем сборных шин. Нулевые шины, представленные в наших торгово-выставочных залах, выпускаются такими производителями, как IEK, Schneider Electric,  TDM ELECTRIC  и др.

Примеры использования гребенок

Центральное отопление

Весомым плюсом коллекторной системы отопления является возможность монтажа скрытого трубопровода, что позволяет сохранить эстетическую красоту помещения. В такой схеме гребенка становится основным узлом всей системы.

Распределительный коллектор устанавливается на каждом этаже отдельно, если речь идет о многоэтажном строении. Общие магистрали врезаются непосредственно в гребенку. Затем из распределительного узла теплоноситель подается на каждый отдельный радиатор по индивидуальному трубопроводу. Аналогично монтируется система обратной подачи.

Схема коллекторного отопления со скрытым трубопроводом

Если в схеме отопления фигурирует сложная конструкция распределителя, с термоголовками и расходомерами, то такая система центрального отопления нестатична и функционирует в нестационарном режиме. Проще говоря, ее гидравлика постоянно изменяется благодаря ручному или автоматическому управлению потоком.

Теплый пол

Отопление с помощью теплого пола носит низкотемпературный характер. Это значит, что средняя температура теплого пола не превышает 40°С. Такая особенность требует обязательного монтажа трехходового смесителя на входе и перемычки с запорной арматурой между подающей и обратной магистралью.

На самой гребенке монтируются вентили с термоголовками, отдельно для каждого контура. Это позволяет регулировать температуру теплоносителя и мощность потока в каждом конкретном помещении.

1 – управляющий клапан; 2 – балансировочный клапан; 3 – циркуляционный насос; 4 – предохранительный термостат; 5 – электропривод клапанов; 6 – распределительный коллектор; 7 – байпас; 8 – терморегулятор

Правила монтажа

При установке соединителей необходимо руководствоваться правилами по электромонтажу, касающимися подобных устройств. За счет этого повышается безопасность и надежность электрооборудования. Основные принципы монтажа таковы:

1. Перед установкой гребенки необходимо убедиться в механической целостности межфазной изоляции. Прозвонить выводы мультиметром на предмет КЗ. Это уменьшит риск межфазного замыкания.
2. Пластиковая выступающая часть гребенчатой шины должна находиться со стороны рычага автомата и полностью закрывать проводящие части. Гребенка устанавливается так, чтобы медные выводы были недоступны для касания обслуживающим персоналом.
3. Некоторые модели автоматических выключателей имеют 2 вида клеммников. Одни предназначены для подключения штыревых гребенок, другие для вилочных. Перед монтажом необходимо выяснить с чем именно вы имеете дело.
4. Вилочные гребенки применяются на токах до 63 А. Перегрузка изделия приведет к нагреву, расплавлению изоляции и межфазному КЗ.
