Что такое гидрострелка и для чего она нужна.
Правильное название гидрострелки – гидравлический распределитель. Своё название «стрелка» это устройство получило за способность перенаправлять потоки горячей воды в нужное нам направление подобно железнодорожной стрелке. Для чего нужен гидравлический разделитель в системе отопления Чтобы понять предназначение гидрострелки, давайте вспомним, как вообще работает автономная система отопления. В упрощённом варианте одноконтурная система отопления выглядит так:
Принцип работы отопления.
Принцип работы отопления с естественной системой циркуляцией и так понятен. Котёл нагревает теплоноситель, который по законам физики тепло поднимает в верх. От куда по наклонным трубам опускается в низ. Проходя через нагревательные приборы (батареи), отдаёт им тепло и возвращается к котлу остывшим. Где опять нагревается. Хотя схемы с естественной циркуляцией теплоносителя не плохо работают, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления.
Естественная система циркуляции
Ну а систему с принудительной циркуляцией можно представить так: котёл нагревает теплоноситель и при помощи циркуляционного насоса разводит его по батареям, которые обогревают помещение, после чего возвращает обратно в котёл. Насос может быть установлен на трубе, либо уже входить в конструкцию котла. При правильном подборе насоса его может быть достаточно для долгой и правильной работы. И установка дополнительного оборудования вроде не требуется. Для небольшого дома этого может быть достаточно. Но в большом доме, где имеется несколько контуров теплопотребления, с различным температурным режимом этого недостаточно. И один циркуляционный насос с этой задачей на вряд-ли справится. Нужно устанавливать несколько насосов, но так чтобы они не мешали друг другу.
Для чего нужна гидрострелка: принцип работы, назначение и расчеты
Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.
Особенности работы устройства
Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:
- разделитель необходим для гарантии выполнения технических характеристик;
- устройство поддерживает температурный и гидравлический баланс;
- параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
- защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
- позволяет сэкономить топливо и электроэнергию;
- сохраняется постоянный объем воды;
- снижает гидравлическое сопротивление.
Функционирование прибора с четырех ходовым смесителем
Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.
Устройство гидрострелки отопления
Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.
Внутреннее устройство современного оборудования
Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.
Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.
Особенности конструкции
Дополнительные функции оборудования
Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.
Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.
На схеме показано устройство в разрезе
Принцип работы гидрострелки в системах отопления
От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.
Существуют следующие схемы подключения гидрострелки:
нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;
Использование контура теплого пола
определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;
Схема системы отопления
объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.
Вариант использования гидрострелки
Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.
Особенности работы системы
В данной таблице продемонстрированы некоторые модели и их стоимость.
| Изображение | Модели | Свойства | Стоимость, руб. |
|---|---|---|---|
| Cidruss TПК -40-20*3 | Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов. | 5 680 | |
| Север – 60 К2 AISI | Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт. | 7 180 | |
| IVR Гидравлическая стрелка | Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов. | 8 700 | |
| Meibes ВТ 25 до 50 кВт. | Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов. | 15 200 | |
| Valtec | Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны. | 16 500 | |
| Эверест, фланцевый гидравлический разделитель. | Предназначен для защиты чугунного оборудования от тепловых ударов. | 13 900 | |
| Гидрострелка Watts | Материал изготовления – высоколегированная сталь | 11 800 |
Расчет устройства
Описание устройства
Само устройство походит на вытянутый параллелепипед, с шестью разными выходами, расположенными напротив друг друга. Каждый из этих выходов отвечает за отдельную функцию. Например, самый высокий из 5 клапанов позволяет воздуху беспроблемно выходить из системы, чтобы не повышать всё давление. Это происходит автоматически, владельцу не придётся ничего контролировать.
Фото 1. Гидрострелка, установленная в систему отопления. Красным цветом обозначен горячий теплоноситель, синим — холодный.
Нижний патрубок способствует уничтожению и вынесению «мусора», который остаётся в устройстве гидроразделителя. Грязный воздух из труб (его частички) и осадок от начавшейся коррозии или другого процесса опадает вниз, где, как лопатка, располагается самый нижняя — шестая патрубка. К остальным клапанам присоединяются трубы с водой. Внутри вся гидрострелка полая, в ней нет ничего, кроме воды, и продуктов распада.
Для чего нужна гидрострелка в системе отопления
Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.
Установка гидрострелки в системе отопления необходима для:
- Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
- Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
- В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений. Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
- Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.
Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.
Можно ли обойтись без гидрострелки
Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.
Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.
Разница между гидрострелкой и коллектором
Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.
В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.
Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:
- При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
- Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
- Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.
Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.
Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.
Зачем нужна гидрострелка в системе отопления
В системе отопления, гидрострелка — это связующее звено между двумя отдельными контурами по передаче тепла и она полностью нейтрализует динамическое влияние между контурами. У нее есть два назначения:
- Первое — она исключает гидродинамическое влияние, при отключении и включении некоторых контуров в системе отопления, на весь гидродинамический баланс. Например, при использовании радиаторного отопления, теплых полов и нагрева бойлера, имеет смысл разделять каждый поток на отдельный контур, для исключения влияния друг на друга.(смотрите)
- Второе — при небольшом расходе теплоносителя — она должна получить большой расход для второго, искусственно созданного контура. Например, при использовании котла с расходом 40 л/мин, система отопления получается по расходу больше в 2-3 раза (расходует 120 л/мин). В таком случае целесообразно первый контур установить контуром котла и систему развязки отопления установить вторым контуром. Вообще, разгонять котел больше чем предусматривается производителем котла экономически нецелесообразно, в таком случае увеличивается и гидравлическое сопротивление, оно либо не дает необходимый расход, либо увеличивает нагрузку движения жидкости, это приводит к повышенному энергопотребления насоса.
По какому принципу работает гидрострелка
Циркуляция теплоносителя в первом контуре создается при помощи первого насоса. Вторым насосом создается циркуляция через гидрострелку во втором контуре. Таким образом теплоноситель перемешивается в гидрострелке. Если расход в обоих контурах у нас одинаковый, то теплоноситель беспрепятственно проникает из контура в контур, создавая как бы единый, общий контур. В таком случае не создается вертикального движения в гидрострелке или это движение приближено к нулю. Если расход во втором контуре больше чем в первом, то в гидрострелке происходит движение теплоносителя снизу вверх и при увеличенном расходе в первом контуре — сверху вниз.
Рассчитывая и настраивая гидрострелку, нужно добиться минимального вертикального движения. Экономический расчет показывает, что это движение не должно превышать 0.1 м/с.
Зачем снижать вертикальную скорость в гидрострелке?
Гидрострелка служит и как отстойник мусора в системе, при малых вертикальных скоростях мусор постепенно оседает в гидрострелке, выводясь из системы отопления.
Создание естественной конвекции теплоносителя в гидрострелке, таким образом холодный теплоноситель уходит вниз, а горячий устремляется вверх. Таким образом создается необходимый температурный напор. При использовании теплого пола, можно во второстепенном контуре получить пониженную температуру теплоносителя, а для бойлера более высокую, обеспечив быстрый нагрев воды.
Уменьшение гидравлического сопротивления в гидрострелке,
Выделение из теплоносителя микроскопических пузырьков воздуха, тем самым выводя его из системы отопления через авто воздушник.
Как узнать, что нужна гидрострелка
Как правило, гидрострелку ставят в домах, площадь которых более 200 кв.м., в тех домах, где сложная система отопления. Там где используется распределение теплоносителя на несколько контуров. Такие контура желательно делать независимыми от других в общей системе отопления. Гидрострелка позволяет создать идеально стабильную систему отопления и распространять тепло по дому в нужных пропорциях. При использовании такой системы распределение тепла по контурам становится точным и отклонения от настроенных параметров исключены.
Преимущества использования гидрострелок.
Защита чугунных теплообменников исключая тепловой удар. В обычной системе, без использования гидрострелки, создается резкое повышение температуры, при отключении некоторых веток и последующий приход уже холодного теплоносителя. Гидравлическая стрелка дает постоянный расход котла, уменьшая разницу температур между подачей и обраткой.
Повышается долговечность и надежность котельного оборудования за счет стабильной работы без перепадов температуры.
Отсутствие разбалансированности и создание гидравлической устойчивости системы отопления. Именно гидрострелка позволяет увеличить дополнительный расход теплоносителя, что очень трудно добиться установкой дополнительных насосов.
Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами
Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
Особенности гидравлического разделителя
Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.
Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.
Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры. В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо
В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.
Режимы работы гидрострелки
Часто в интернете встречаются вот такие 3 картинки которые рассказывают о режимах работы гидрострелки и о замечательных свойствах данного устройства. Дополним данные картинки дополним значениями режимов расхода теплоносителя Q1 и Q2.
Покупатель радуется, т.к. считает, что у него появляется гибкость в работе системы отопления.
Но не тут то было, т.к. режим работы гидрострелки, всегда 1.
Что такое режим работы? Режим работы связан с соотношением расходов через котловой контур Q1 по отношению к расходам контура потребителя Q2. В результате может быть 3 варианта работы между контурами может быть равенство Q1=Q2, Расход котлового контура может быть меньше чем в контуре потребителе Q1<Q2, Расход в котловом контуре больше чем в контуре потребителеQ1>Q2.

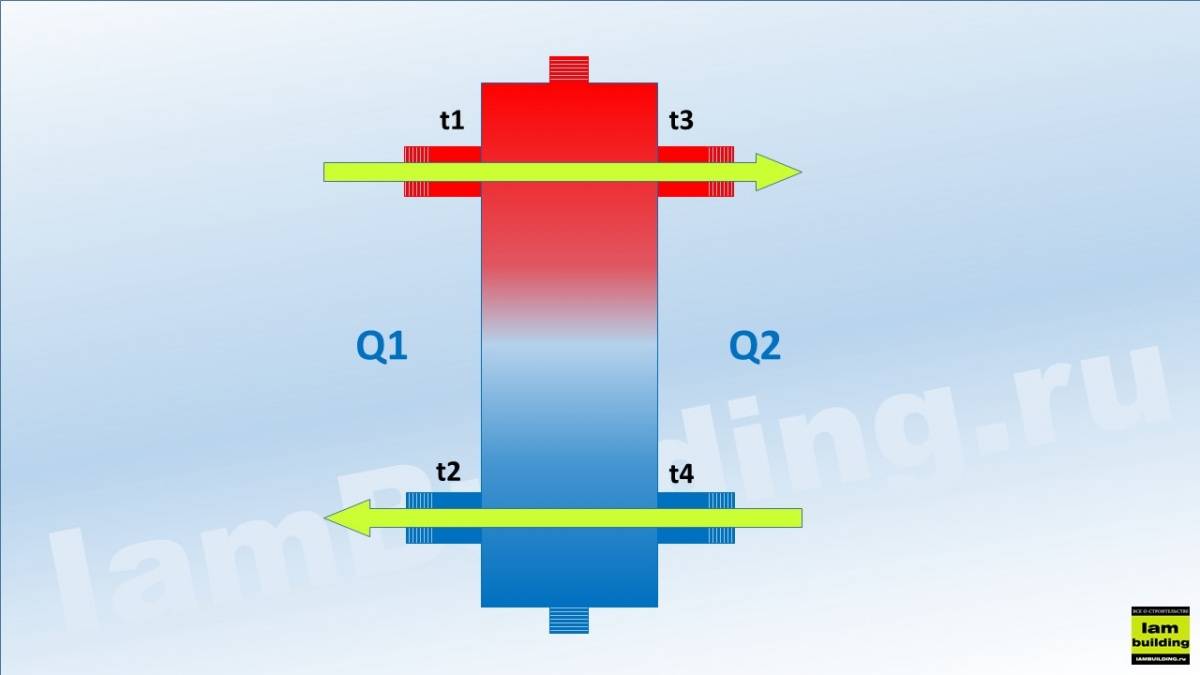

Режим 1
Когда данный режим может работать? Никогда!
Даже если подобрать сопротивление контуров, производительность насосов таким образом, что бы расходы контуров уровнялись, то как только где то в системе закроется термоголовка или включится насос бойлера или любой другой насос, равенство контуров пропадает.
Поэтому данной схемы работы не может быть не теоретически не практически.

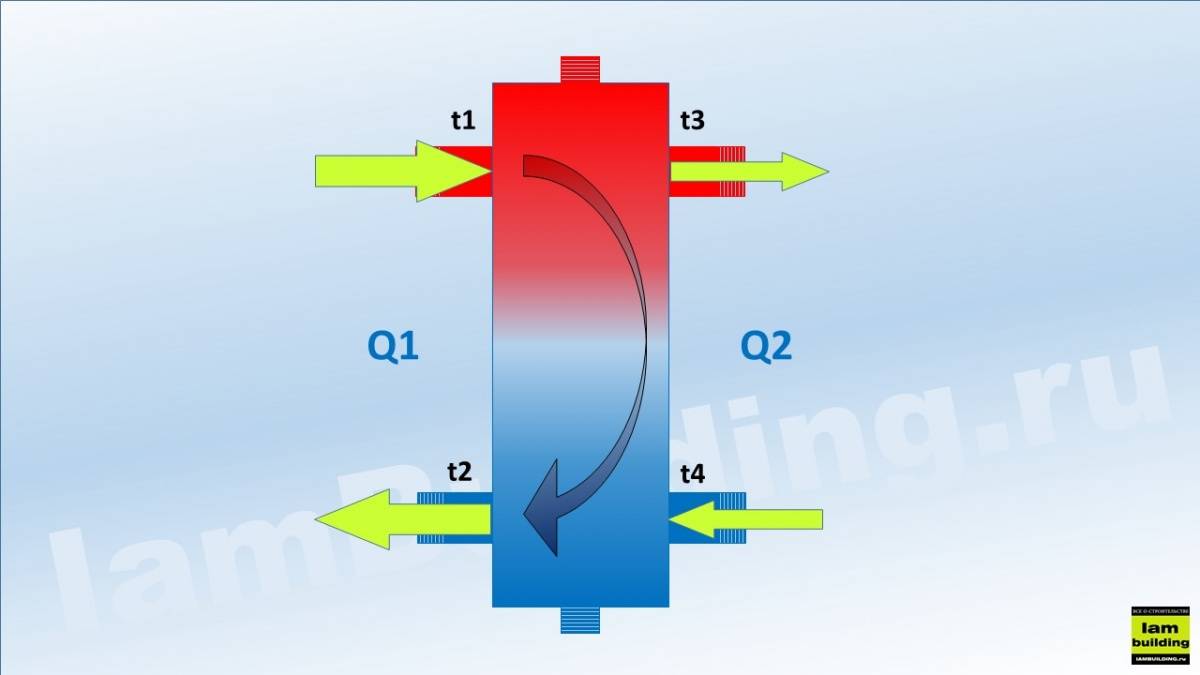

Режим 2
О данном режиме нужно знать 1 самое важное, Его ни в коем случаи нельзя допускать!
Предположим, что котел может выдавать 40 литров теплоносителя в минуту, а системе в это время требуется 120. Что произойдет?
От котла (t1) будет поступать 40 литров теплоносителя нагретого предположим до 60˚С, но системе (t3) требуется 120 литров, в результате контур потребления заберет 40 литров с котлового контура и 80 литров с обратного контура. Но как все понимаем, теплоноситель с обратного контура возвращается не 60˚С как с котлового, а предположим 40˚С. В результате на входе потребительского контура будет подача теплоносителя уже не 60 ˚С а замешается 60˚С и 40˚С в долевом соотношении поступающего литража 40 и 80 и на подаче будет порядка 46-48 градусов.
Выход в данном случаи 1 и он не верный, поднимать температуру котлового контура например до 80˚С, и тогда после замешивания в контур потребителя пойдет порядка 70 градусов. Вроде бы справились с задачей, но что происходит в нижней части гидрострелки?
Обратный контур на 20-25˚С градусов холоднее чем поступает в сам контур 70-20=50˚С. Теплоноситель с температурой 50˚С поступает в котловой контур который выдает 80˚С, в результате имеем разницу между подачей и выдачей 30 и более градусов.
Такая температурная разница заставляет работать котел в конденсационном режиме, т.к. холодная обратка его очень сильно охлаждает. В паспортах к котловому оборудованию вы можете прочитать требование, что температурная разница между подачей и выходом не должна превышать 20 градусов. Котел какое-то время будет сопротивляться но со временем все же лопнет, может и сразу лопнуть.
Еще раз напоминаем, что данного режима допускать нельзя ни в коем случаи.

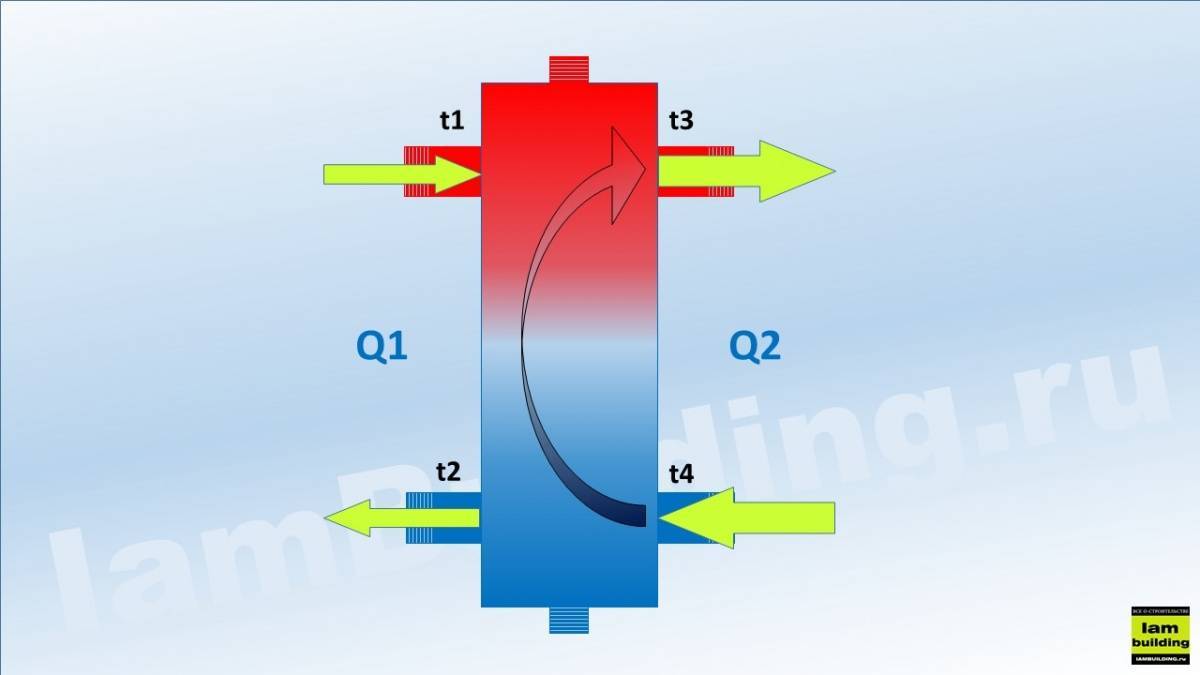

Режим 3
Остается 1 и самый приемлемый режим работы когда расход котлового контура превышает расход в потребительском контуре.
В данном случаи, излишний теплоноситель спускается в нижнюю часть стрелки, подогревает обратку с контура потребителей и подается в котел с минимальным температурными перепадами. В данном режиме, холодная обратка никогда не нанесет вреда котлу.
Запомните: Только 1 режим возможен в режиме работы гидрострелки.
Назначение и принцип работы
Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.
Схематическое изображение гидрострелки и ее места в системе отопления
Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.
Режимы работы
Теоретически возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже.
Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления.

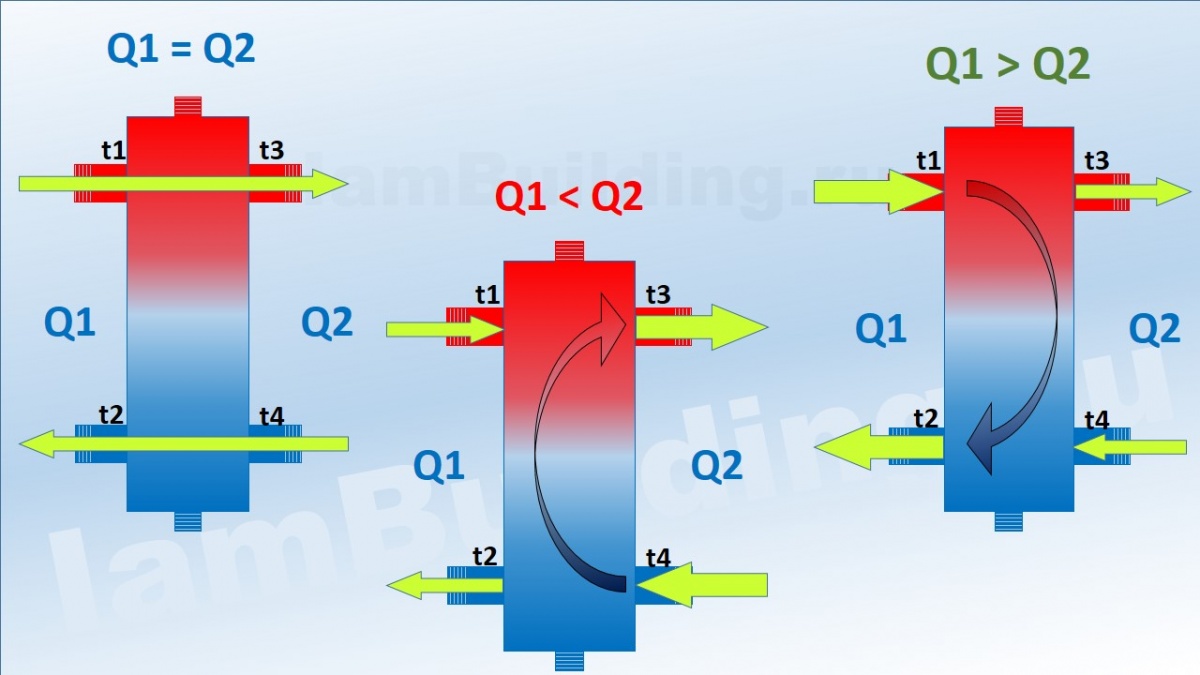

Возможные режимы работы системы отопления с гидроразделителем
Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. Такой режим работы не является нормальным и котел быстро выйдет из строя.
Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.
Когда гидрострелка нужна
Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.
При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант
Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.
Когда можно поставить
Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем.
Установка гидрострелки оправдана при следующих условиях:
- Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
- Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
- В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

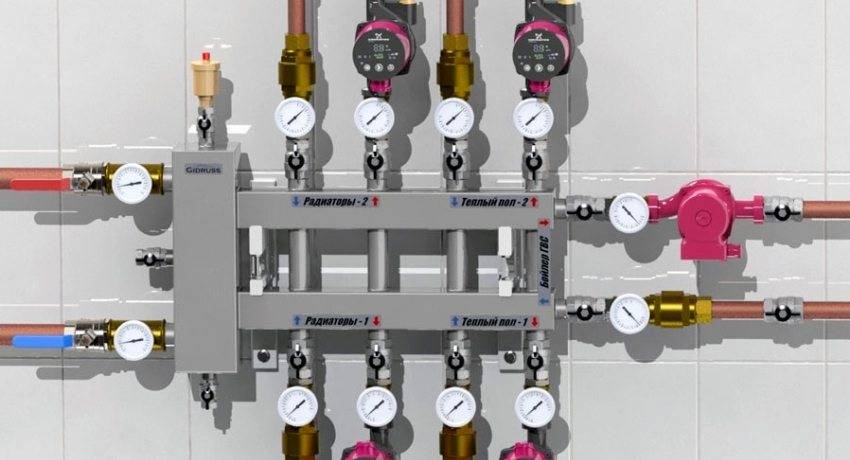

Пример системы отопления с гидрострелкой
Совмещение коллектора отопления с гидрострелкой
Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м 2 ) подключают через гребенку, гидроразделитель будет громоздким.
Какие трубы для теплого пола лучше и удобнее применять. Технические характеристики каждого вида трубной продукции, применяемой для теплого пола.
Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.
Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.
Применение гидрострелки убережет котел от теплового удара
Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.
Монтажные выпуски предусмотрены для обвязки звездочкой:
- низконапорный контур теплых полов подключают снизу;
- высоконапорный контур радиаторов — сверху;
- теплообменник — сбоку, на противоположной стороне от гидрострелки.

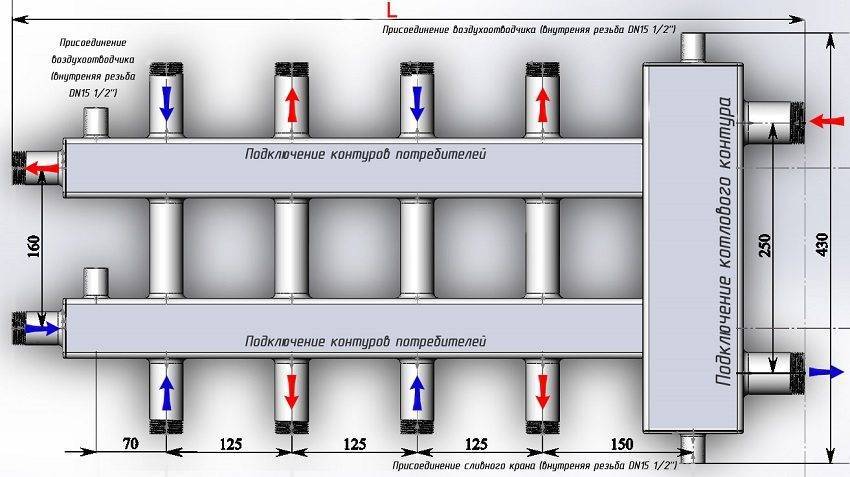

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:
Схема гидрострелки с коллектором
Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.
Важно! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)
Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе
Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.
Размеры коллектора отопления с гидрострелкой
Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.
Гидрострелка – это простое устройство, которое предназначено для балансировки и защиты системы отопления. Встречаются также и другие названия, например, гидравлический разделитель систем отопления, гидроразделитель, бутылочка и др. Этими наименованиями, как правило, пользуются профессиональные монтажники.
