Установка железобетонных свай для фундамента частного дома

Виды

Существует несколько разновидностей ленточных оснований.

По типу конструкции принято различать:

• Монолитный. Представляет собой цельную отливку из бетона с установленным внутри арматурным каркасом.
• Сборный. Строится из отдельных частей — фундаментных блоков, кирпича и т.п. Выигрывает в отношении срока возведения, но имеет несколько уменьшенные показатели по устойчивости к нагрузкам, поэтому применяется только в подходящих условиях.

Существуют разновидности ленточных оснований по глубине заложения

• Незаглубленный. Строится прямо на поверхности, применяется крайне редко из-за недоступности соответствующих условий.
• Мелкозаглубленный. Погружается на относительно небольшую глубину, не доходящую до уровня зимнего промерзания. Позволяет получить большую экономию материала и труда, но требует наличия подходящих гидрогеологических условий.
• Заглубленный. Основной вид ленточного основания, погруженный в грунт ниже глубины промерзания. Имеет максимальную устойчивость к нагрузкам, способен удерживать большие массивные здания. Требует больших трудовложений и максимального количества материалов.

Существуют также комбинированные виды ленточных оснований, конструктивно совмещенные с другими типами фундамента — свайно-ленточный, ленточно-столбчатый и т.д.

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

• грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
• место расположения строительства. Чем дальше от места расположения техники, тем дороже;
• объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

Область применения и ограничения для бетонного свайного фундамента

Свайный железобетонный фундамент показан для обустройства на проблемных грунтах

Свайный железобетонный фундамент показан для обустройства на проблемных грунтах

При этом важно понимать, что при соблюдении всех технологических потребностей, данный вид основания намного прочнее любого другого и может выдержать даже многоэтажный особняк. Передавая нагрузку на прочные слои грунта, конструкция при этом перераспределяет вес, что гарантирует прочность и устойчивость всего строения

Преимущества основания из бетона многочисленны, например, столбчатый фундамент под дом из блоков намного менее технологичный, чем основа из ж/б свай. А возможность выполнить работы без применения тяжелой техники, нарушения рельефа участка и объемных земельных работ служит дополнительными плюсами.

К ограничениям относятся следующие факторы:

• нельзя обустраивать свайный железобетонный фундамент в грунтах, имеющих горизонтальную неустойчивость;
• могут возникнуть проблемы с цоколем;
• пространство между столбами придется заполнять.

В остальном, обустройство основы не имеет никаких минусов, поэтому стоит рассмотреть вариант именно такого фундамента при строительстве частного жилого здания на сложном грунте.

Как определяются несущие характеристики свай?

Существуют 4 метода для определения несущей способности свайных столбов.

1. Предварительный метод. В проекте несущую способность свай рассчитывают примерно, с дальнейшей корректировкой данных после исследования фактического состояния грунта.
2. Статистическая обработка несущих способностей свай. Забитые на открытой местности сваи, через несколько суток (2 или 3 дня) испытывают. Ступенчатый домкрат подает конструкции статическую нагрузку. Проверку усадки сваи проводят прибором – прогибометром – с выполнением необходимых расчетов.
3. Динамическая нагрузка на сваи. Для свай (через трое суток с момента их забивания) производится ударная нагрузка с помощью дизель молота. После этого измеряется степень усадки при помощи прогибометра.
4. Метод зондирования. К свае прикрепляют датчик и погружают до заданной глубины. Затем следует применение ударной нагрузки. Сопротивление почвы относительно боковой и нижней поверхности сваи определяется с помощью датчиков. Эти показания необходимы, чтобы точно рассчитать несущую способность свай, в зависимости от вида грунта.

Как правильно выбрать подходящие сваи для фундамента

Правильный выбор свай основывается на следующих факторах:

1. Цене.
2. Скорости монтажа.
3. Надежности и долговечности.

Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.

В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.

Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.

Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:

• На болоте.
• На воде.
• На косогоре.

И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.

Оптимальная конструкция сваи для строительства малоэтажного:

1. Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
2. Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.

Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)

Типы опор:

• Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
• Широколопастные. Для легких строений.
• Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.

Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:

1. Бани.
2. Коттеджи.
3. Заборы.
4. Беседки.
5. Теплицы.
6. Рекламные конструкции.
7. Столбы ЛЭП.
8. Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
9. Заборы.
10. Мосты и причалы.

Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.

Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.

Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.

Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.

Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:

• Быстрая сдача объекта.
• Малый объем земляных работ.
• Пригодность под застройку любого участка земли.
• Ремонтопригодность.
• Всесезонность застройки.

Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.

Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции

Виды установки

Метод определяют, ориентируясь на показатели геологических исследований и особенностей конструкции планируемого сооружения. С целью адекватного разделения тяжести, ж/б опоры на фундамент опускаются до уровня расположения твердого стабильного слоя. Допускается следующие разновидности установки:

Забивной. Наиболее часто используемый метод. Опоры устанавливаются с использованием устройства с гидро- или пневмомолотом.

• Методом вдавливания(применяется постоянное давление).
• Вибрационным заглублением. Вместо извлеченного слоя земли располагаются пустотелые опоры-оболочки, вливается бетон.

Железобетонные сваи для строительства заливают с использованием следующих методик:

• Буронабивной. В предварительно просверленное отверстие устанавливается опалубка, помещаются металлические пруты, бетон.
• Буроинъекционной. Заключается в подаче бетона под напором в пробуренное отверстие с последующим монтажом металлических стержней.
• Грунтоцементной.В пробуренное отверстие заливается микс цемента и почвы. Вместимость цемента и надежность такой опоры в 2 раза ниже, чем у цементнобетонной.

Сфера применения

• строительство фундамента на склонах;
• устройство фундамента для частного дома (в строительстве может быть использован любой материал, а этажность здания не ограничена), а также бань, гаражей, хозяйственных построек;
• усиление существующего фундамента (ремонт, восстановление старого, поврежденного);
• промышленное строительство.

К сведению, только забивные ЖБ сваи можно использовать во всех климатических зонах.

Примечание. Забивные сваи не могут быть применены в грунтах, склонных к горизонтальным подвижкам. Это обусловлено тем, что в этом случае снижается устойчивость строения к опрокидыванию.

Все положительные свойства железобетонных забивных свай проявляется только при условии точного соблюдения нормативов (ГОСТ) при изготовлении и монтаже. В частности, следует изучить следующие нормативные положения:

Отдельно следует изучить рабочие чертежи, которые содержатся в документе «сваи забивные серия 1.011 1 10» – «Сваи забивные железобетонные». Здесь описаны все типовые конструктивные решения. Причем каждому типу свай посвящен отдельный выпуск.

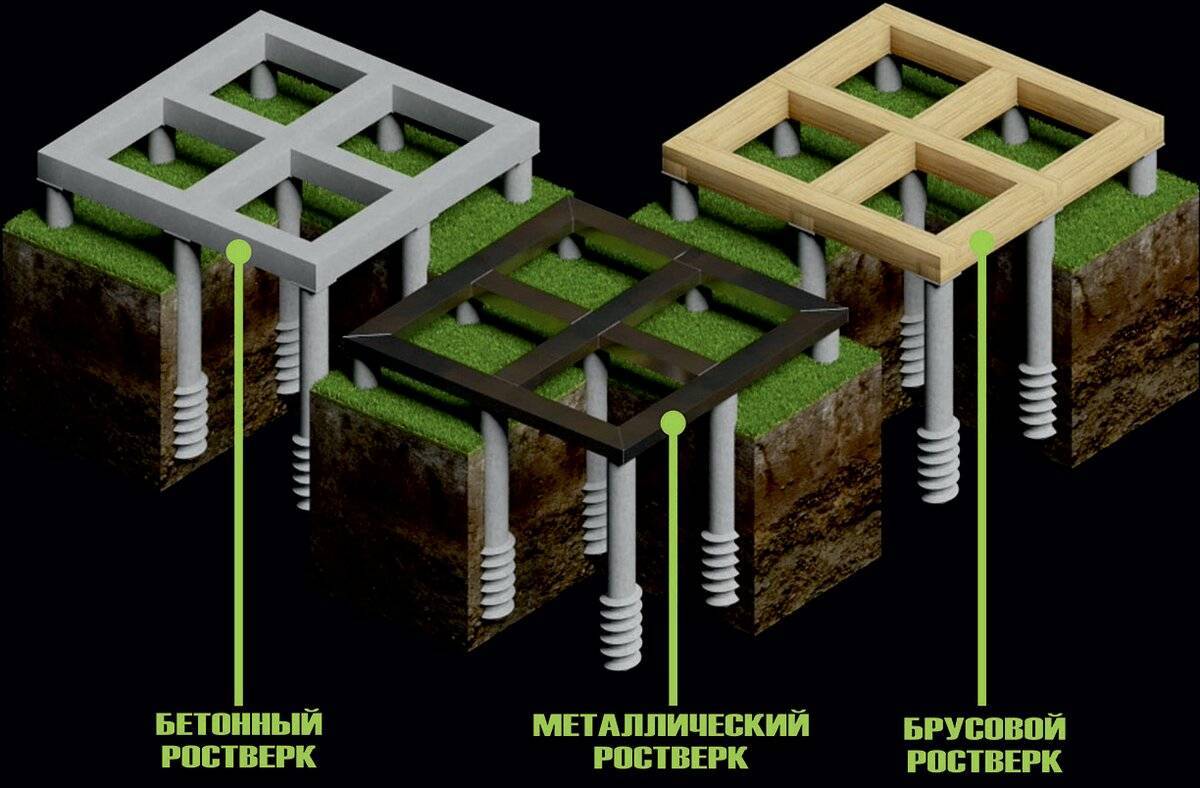

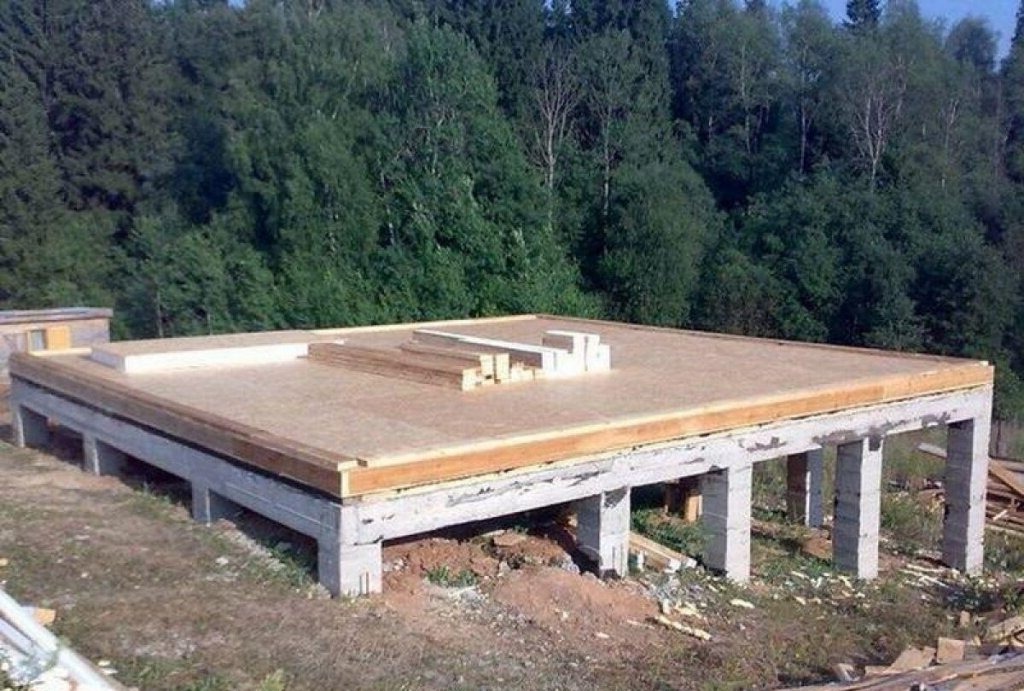

Железобетонный ростверк

Обвязка свай ростверком выполняется с целью устройства основания для кладки стен и перекрытия первого этажа (пола). Поэтому его ширина должна рассчитываться из толщины стены плюс минимум 10 см для опирания конструкции перекрытия (плиты, деревянных балок). Высота конструкции зависит от нагрузки (этажности, выбранных материалов) и длины пролетов между опорами. В среднем для одноэтажного дома из легких стеновых блоков достаточно 300 мм.

Армирование

Выполняется четырьмя продольными арматурами Ø 16-20 мм через каждые 150 мм по высоте. Первоначально на сваях к выступающим концам арматуры привариваются поперечные отрезки длиной на 40 мм меньше ширины ростверка и шагом 150 мм. Затем к поперечной конструкции привариваются продольные арматуры по краям и в середине с равным расстоянием друг от друга. Посередине пролета для жесткости конструкции выполняется обвязка продольных стержней арматурой Ø 12 мм. При вязаном каркасе обвязку необходимо выполнять чаще, а на поворотах загибать концы арматуры.

Опалубка

Выполняется из досок, толщиной 20 -25 мм

Самой важной частью является днище опалубки, так как оно должно выдержать массу бетона. Для этого необходимо устроить упоры

Их можно выполнить из досок в виде двутавра или просто подложить кирпичи. Чем выше и массивней ростверк, тем чаще понадобится ставить упоры. Дно опалубки монтируется таким образом, чтобы от нижнего ряда арматуры до дна оставалось 20 мм, а чтобы арматура под массой укладываемого бетона не прижалась к днищу можно использовать пластиковые фиксаторы. Образовавшийся снизу защитный слой должен обеспечивать совместную работу с арматурой и защиту ее от внешних факторов.

Согласно СНиП 2.03.01-84 для балок более 250 мм слой должен составлять не менее 20 мм. В целом опалубка представляет собой короб (форму), состоящую из продольных досок и поперечных брусьев с наружной стороны. Верхняя часть короба открыта, но вертикальные брусы соединяются планками. При большой глубине короба нижние поперечные бруски изготавливаются с вылетом и к ним прибиваются усилительные откосы. Опалубка выстилается полиэтиленом и не должна иметь щелей более 2-3 мм. Это предотвратит утечки бетона и облегчит разбор опалубки, а также защитит доски, которые потом можно будет использовать для других целей.

Заполнение бетоном и затвердевание

При заполнении опалубки соблюдаются все те же правила, что и для свай. При недостаточном уплотнении несущая способность конструкции будет снижена. Следует учитывать, что ростверк ‒ это наружная часть дома и он будет подвергаться климатическим циклам. Поэтому монолит следует выполнять тяжелым бетоном с повышенной морозостойкостью.

Во время застывания бетона следует учитывать погоду. При возможных осадках опалубку нужно закрыть каким-либо материалом, предохраняющем от размывания дождем. При жаркой погоде бетон необходимо увлажнять, ведь если он высохнет преждевременно, то реакция затвердевания остановится. Хорошим вариантом станет засыпать верхний слой деревянной стружкой и периодически смачивать. Стружка удержит влагу и защитит поверхность от прямого воздействия солнечных лучей. Если бетонирование производится в период с возможными заморозками, то в состав раствора вводят специальные добавки, предотвращающие его замерзание.

Что такое свайный фундамент

Свайный фундамент представляет собой вертикальные опоры, утопленные в грунт. Материал свай бывает разным:

• Железобетон.
• Металл.

Как правило, в верхней части, сваи связывают между собой либо монолитной плитой, либо так называемым ростверком. Верх конструкции и будет основанием для будущих стен.

Сваи могут забиваться в грунт, закручиваться или помещаются внутрь предварительно просверленных в земле отверстий.

Такие опоры – прекрасная замена фундаменту ленточному – более дорогому и трудоемкому варианту. Свайный же фундамент куда равномернее распределяет нагрузку, и если таковой обустроить правильно, то неравномерной усадки в этом случае не будет. В отличие от его ленточного «собрата», где такие явления как растрескивания, вместе с нежелательной неравномерной усадкой – обычное дело.

Кроме того, свайные фундаменты порою единственный вариант для будущего строительства из-за сложного или же подвижного грунта. Более того, сваи еще и укрепляют грунт, исключают его подвижки и лучше держат вес дома (постройки).

Технологии погружения свай в грунт

Среди других видов опорных конструкций группа свайных фундаментов выделяется разнообразием конструктивных и технологических решений. Свой вклад в это разнообразие вносит и множество способов установки опор в проектное положение. Если не касаться новейших разработок, требующих применения несерийной техники, и комбинированных технологий, то сваи по методике помещения в грунт бывают забивными, набивными, буровыми и винтовыми. Из этих 4-х основных категорий первые две не требуют выемки грунта, а для третьей и четвёртой она нужна.

Забивные сваи

Это железобетонные, иногда стальные (труба, рельс, швеллер, двутавр), редко деревянные опорные стержни квадратного, прямоугольного или круглого сечения, погружаемые в грунт ударным или вдавливающим способом.

Наиболее распространены сваи из железобетона (бетон марок М300, М350, М400) – изделия длиной от 3 до 20 м со сплошным поперечным сечением размерами 30х30, 35х35 или 40х40 см. Однако перечень применяемых в свайных фундаментах ж/б-опор достаточно широк, о чём можно судить по используемой маркировке:

Маркировка сваи	Характеристики
С	Сваи железобетонные забивные квадратного сплошного сечения, цельные и составные, с поперечным армированием
СК	Сваи железобетонные забивные круглого сечения 400-800 мм, цельные и составные
СП	Сваи железобетонные забивные квадратного сечения с круглой полостью, цельные
СО	Сваи-оболочки железобетонные 1000-3000 мм, цельные и составные
1СД	Сваи-колонны железобетонные квадратного сплошного сечения, двухконсольные, располагаемые по крайним осям здания
2СД	Сваи-колонны железобетонные, располагаемые по средним осям здания
СЦ	Сваи железобетонные забивные квадратного сплошного сечения, цельные, без поперечного армирования ствола, с предварительно напряжённой арматурой в центре сечения

Достоинства забивного способа:

• простота технологии (малые затраты времени);
• нет нужды в земляных работах;
• возможность исполнения в любое время года;
• не нужно заливать сваи в грунте бетоном.

«Минусы»:

• сопутствующая вибрация представляет опасность для близлежащих зданий;
• достаточно высокая стоимость свай промышленного изготовления;
• транспортировка не в проектном положении – велика вероятность поломки.

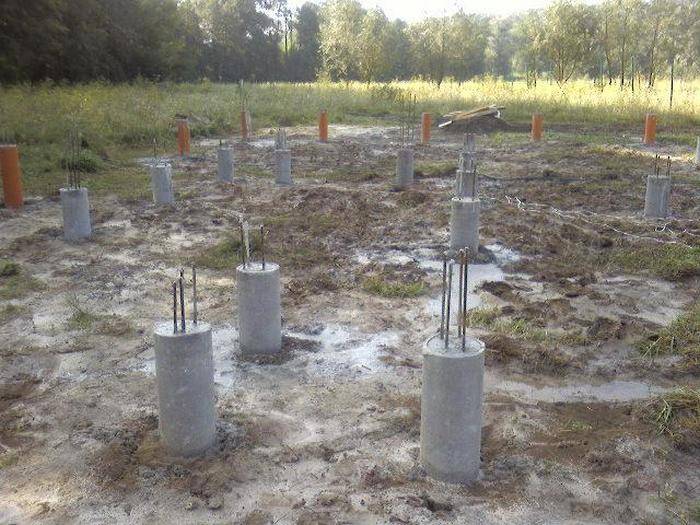

Набивные и буровые свайные опоры

Суть технологии – заливка бетоном шурфа с арматурным каркасом, выполненного в грунте с помощью установки шнекового бурения или путём погружения извлекаемой трубы. Глубина таких скважин может быть до 25 м – она должна обеспечить будущей свае необходимую несущую способность и определяется на этапе проектно-изыскательских работ. Диаметр сооружаемых этим способом опор от 0,5 до 1,2 м. Для устройства буронабивных свай вместо извлекаемой трубы могут быть использованы и не извлекаемые – обсадные.

Достоинства технологии:

• Сваи на стройплощадку доставлять не нужно – исключается фактор порчи этих длинномерных элементов при транспортировке не в проектном положении;
• Оптимальный расход арматуры.
• Возможность сооружения наклонных свай.
• Работы выполняются без вибрирующих и ударных воздействий – нет опасности для строений поблизости.

Недостатки:

• Технология затратна по времени – содержит ряд дополнительных операций.
• Сложная методика бетонирования глубоких скважин.
• Ограниченное применение – набивные сваи нельзя устраивать в грунтах, химически агрессивных к бетону (кислотная, щелочная агрессия).

Важный потенциал буронабивных свай – использование при реконструкции зданий с изношенными фундаментами, когда ударные воздействия чреваты разрушением строения.

Винтовые сваи

Опоры этого вида изготавливаются из металла, круглые в сечении (наружный ? от 57 до 352 мм) и полые внутри. На нижней оконечности изделий имеются винтообразные лопасти, которые служат для ввинчивания изделия в грунт, а в проектном его положении выполняют роль опорной пяты. Размеры лопастей и их конфигурация зависят от характеристик грунта, в котором возводится фундамент.

Таким образом, по способу сооружения винтовые сваи родственны буронабивным, но длина их ограничена 12 м. Используются для строительства частных домов на слабых грунтах и в болотистых местностях.

Плюсы технологии:

• Простота технического исполнения, малые затраты времени.
• Хорошие несущая способность и сопротивление выдёргиванию.
• Возможность возведения фундамента зимой.

Минусы:

• Высокие требования к прочности антикоррозийного покрытия свай.
• Вероятность повреждения защитного слоя при ввинчивании не исключена.

Чем грозит неправильный расчет свайного поля

Свайный фундамент открывает сегодня огромные возможности для строительства на различных типах грунта, даже если это болотистая местность или песчаная, либо территория со сложным рельефом. Но стоит только разобраться, какие сваи лучше жб сваи или винтовые.

Ленточный и монолитный тип фундамента – это всё еще очень популярные технологии. В то же время здания на сваях не менее устойчивы, а стоимость на обустройство основания коттеджа или многоэтажки, даже промышленного здания, куда меньше. При этом скорость возведения свайного поля – всего от одного до нескольких дней.

К плюсам применения винтовых свай можно отнести:

• простоту монтажа с помощью рычага лома или отрезка трубы – достаточно помощи пары товарищей;
• низкую стоимость по сравнению со всеми разновидностями свай;
• большой срок службы – не меньше 100 лет;
• скорость монтажа – винтовые сваи устанавливаются очень быстро, всего за несколько дней;
• возможность возведения каркаса дома без промедления, так как грунт при ввинчивании свай без пустот не даёт усадки;
• всесезонность работ – такие сваи можно возводить в любое время года.

Процесс монтажа свайного фундамента на винтовых бетонных опорах включает в себя проведение инженерно-геологического изыскания, составление проекта, расчет необходимого количества материалов, монтаж свайного поля согласно проектной документации.

Инженерно-геологическое изыскание включает в себя следующие мероприятия:

• Бурение скважин с отбором почвенных проб и описанием проходимых грунтов.
• Проведение лабораторных исследования физико-механических свойств грунтов, подземных вод.
• Статическое и динамическое зондирование грунтов.
• Испытания грунтов динамическими и статическими нагрузками.
• Монтаж в грунтах эталонных либо же натурных опор.
• Исследовательские работы по определению влияния монтажа свайного фундамента на окружающую среду и на находящиеся вблизи будущего здания сооружения и конструкции.

Предлагаем ознакомиться Как построить бассейн из бетона

Составление проекта

На основе произведенных инженерно-геологических изысканий специализированной организацией производится составление проекта содержащего следующую информацию:

• план фундамента (свайное поле);
• спецификация элементов фундамента (свай) с указанием их марок и количества;
• привязка фундамента к местности;
• глубина вкручивания свай;
• вид используемого для обвязки свай ростверка.

Проект также содержит подписи исполнителя (инженера проектной организации) и заказчика.

Рисунок 3. Проект свайного фундамента на бетонных винтовых опорах

Процесс монтажа винтовых опор из бетона включает в себя следующие операции:

1. Бурение лидерного (направляющего) отверстия на глубину равную половине длины опоры – для данной операции используют ручной мотобур со шнеком необходимого диаметра.
2. Вкручивание винтовой опоры вручную специальным ключом или с помощью гидравлического сваекрута.
3. Засыпка лидерного отверстия грунтом – заполнять полость вокруг сваи можно как извлеченной при бурении лидерки почвой, так и непучинистым грунтом (речным песком или рыхлой супесью).
4. Обрезка свай по одному уровню при помощи мощного бензореза с алмазным диском по бетону.

При монтаже фундамента из данного вида опор может возникнуть вопрос: нужно ли заливать во вкрученные винтовые сваи бетон? Ответ на него однозначен — заливка внутрь винтовых свай бетона нецелесообразна по нескольким причинам.

Ошибки при проектировании свайного поля – не соблюдение расстояния между опорами, глубины вкручивания – может привести к таким последствиям как:

• Чрезмерный расход опор.
• Неравномерная усадка различных частей свайного фундамента.
• Постепенное разрушение несущих стен, кровли.
• Повреждение коммуникаций (водопровода, канализации, газопровода) внутри задания.

Неправильно спроектированный и установленный бетонный фундамент на винтовых сваях в любом случае приведет к дополнительным расходам. И если при слишком частом расположении свай основание окажется хоть слишком дорогим, но при этом очень основательным, то при прочих ошибках фундамент будет ненадежным и непрочным, требующим реконструкции или демонтажа, с последующей установкой нового.

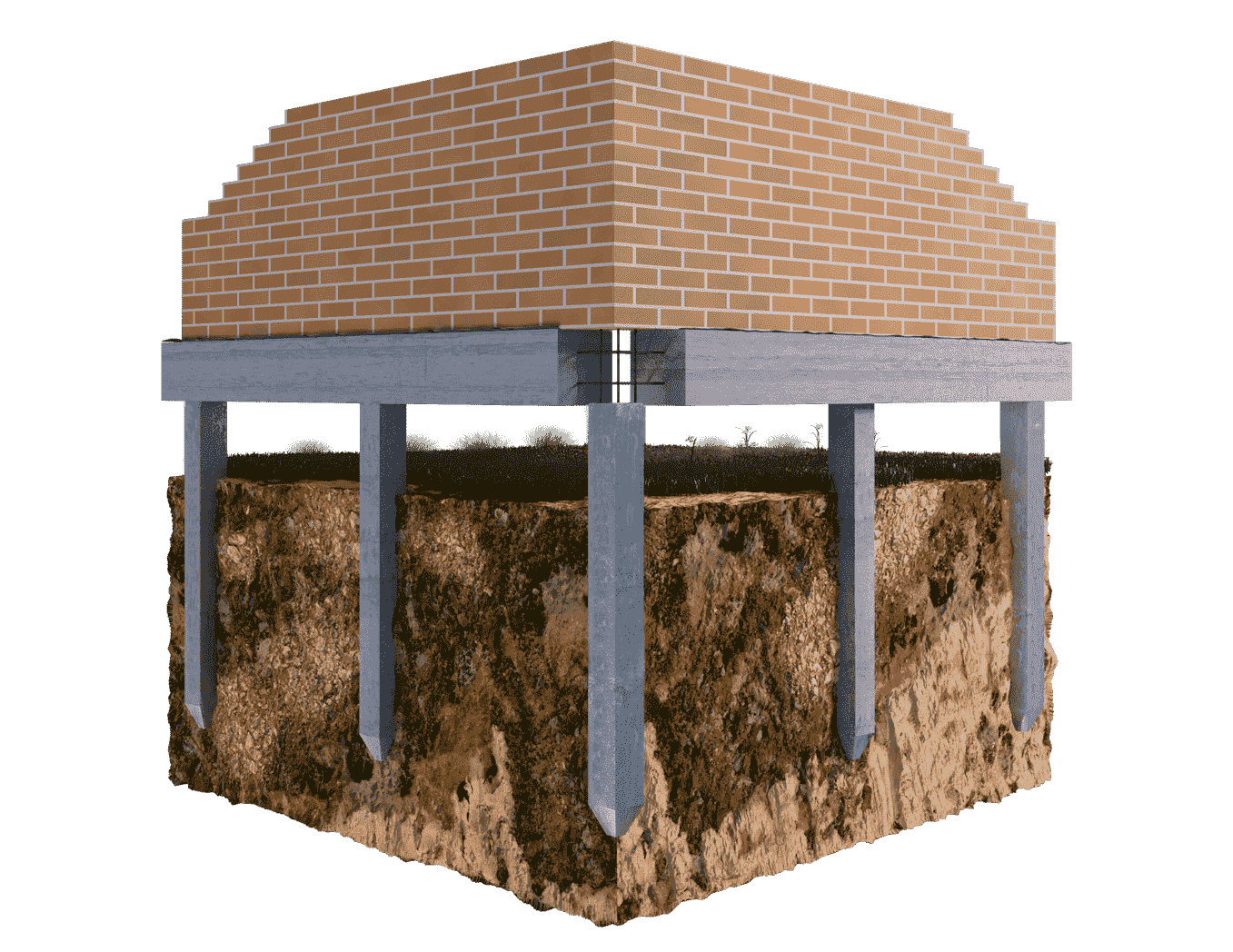

Фундамент на сваях

Фундамент свайный бетонный является одним из самых прочных оснований под строительство. Данный тип конструкции применяется на сложных грунтах, когда устройство другого, менее затратного основания, либо невозможно по климатическим показателям, либо не даст требуемой прочности из-за нестабильности почвы.

Для облегчения ввода в грунт, стержни обычно имеют заостренный наконечник. Стоит сразу отметить, что закладка фундамента на забивных железобетонных сваях своими руками, без применения специальной строительной техники, невозможна.

При правильном расчете, свайный фундамент является наиболее прочной основой под капитальное строительство

Достоинства свайного основания

Прежде чем описать сложности устройства основания здания на сваях, рассмотрим почему строители выбирают данный фундамент:

• Универсальность. Такой фундамент может быть устроен на любом типе грунта в любую погоду. Различие стержней и их размеров позволяет оптимизировать материальные затраты на материалы. При этом основание обладает максимальной прочностью, при минимальном вмешательстве в окружающую среду.
• Высокие эксплуатационные показатели. Если расчет произведен верно, то данный тип фундамента выдерживает значительные физические нагрузки даже на очень нестабильных грунтах.
• Низкие затраты на рабочую силу. Устройство свай не требует наличия на стройплощадке большого количества рабочих. Все операции производятся техникой.
• Экономия в части сметной стоимости. При устройстве свайного основания нет необходимости проведения работ по выемке грунта и прокладке системы дренажа на участке. Цена свайного основания ниже, чем стоимость устройства монолитной плиты или заглубленной ленты.

Работы по устройству свайного фундамента могут производится в любой грунт в любое время года

Некоторые недостатки основы

Безусловно, как и любая технология, данный способ устройства основания под дом имеет некоторые ограничения и недостатки.

1. Основной проблемой является необходимость проведения точных расчетов. Даже небольшая ошибка может сказаться на эксплуатационных качествах строения.
2. Если сваи не достигнут уровня плотного грунта, при усадке здание может повести.
3. Перед началом работ следует провести анализ почвы, для чего потребуется обратиться к специалистам.
4. Если планируется устройство цокольного этажа или подвала, устройство свайного фундамента станет довольно затратным.

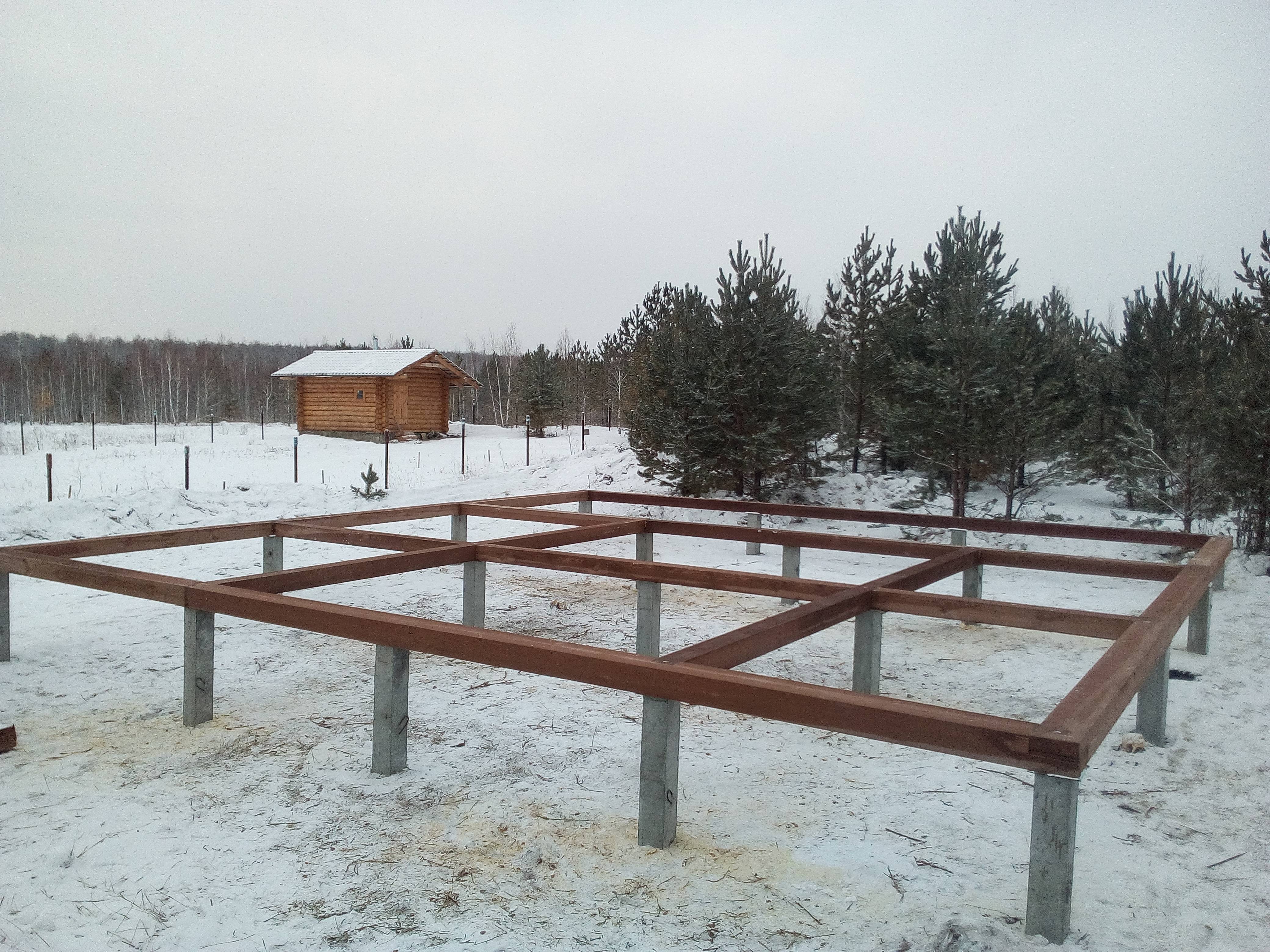

Винтовые сваи

Технология установки винтовых свай для фундамента является хорошей альтернативой буронабивным сваям с обсадной трубой. Разница лишь в том, что винтовые опоры ограничиваются диаметром максимум 133 мм с несущей способностью до 6 тонн. При этом, чтобы фундамент выдержал нагрузку здания, достаточно правильно рассчитать шаг установки свай.

Здесь выбор ‒ набивные или винтовые, будет носить скорей экономический характер. При этом следует учитывать такой фактор как коррозионная активность грунта. Например, в торфяниках или подзолистых грунтах установка винтовых опор не желательна, бетонные в таких условиях «проживут» гораздо дольше. Хотя винтовые чаще применяют для каркасного строения с обвязкой стальным профилем или деревянным брусом, устроить железобетонный ростверк все же возможно.

Монтаж

Вкручивание в грунт опоры может производиться вручную или механически. Выбор способа будет зависеть от двух факторов: диаметра и плотности грунта. Чем больше диаметр и плотность почвы, тем тяжелей вкрутить сваю.

Для ручной установки необходимо 3 человека. Один будет контролировать вертикальность, а двое ‒ крутить. В верхней части опоры имеется технологическое отверстие, в которое вставляется лом. На лом с двух сторон надеваются трубы, которые будут выполнять роль рычага. Длина рычага должна обеспечивать достаточный крутящий момент. При этом операция потребует немалых усилий и выносливости рабочих.

Для механического погружения используется специальное устройство, подвешенное на стреле крана. Специальный оголовок вставляется в сваю и фиксируется стальным пальцем для фиксации тяги через отверстие в трубе и оголовке. Таким образом, подняв стрелу крана, опора висит на стреле и может перемещаться в нужном направлении. Опустив в намеченную точку и отрегулировав вертикальность, дается команда на погружение и устройство вкручивает ее в грунт до нужной глубины.

Ростверк на винтовых сваях

Технология похожа на устройство ростверка на буронабивных сваях, только исключается необходимость изготовления и монтажа арматурного каркаса для трубы. Два отрезка арматуры просто привариваются к трубе в вертикальном положении и в плоскости перпендикулярной к оси будущей стены. Затем труба заполняется бетоном, а дальше можно монтировать армирующую конструкцию ростверка точно также как для буронабивных.

Свайные фундаменты с ростверком позволяют строить дома до 3-х этажей с применением легких блоков и до 2-х этажей со стенами из кирпича. Такие фундаменты обходятся значительно дешевле ленточных и противостоят пучению грунта, так как верхние слои при вспучивании просто скользят по сваям, не оказывая воздействия на строение.

Технология возведения

1. К свае, за выступающее в верхней части металлическое «ухо», крепят трос и поднимают ее с помощью лебедки.
2. Столб помещается в погружную установку (в отверстие в нижней части молота).
3. Молот начинает забивать столб. После нескольких ударов, сваебойная машина останавливается, мастер производит замер с помощью уровня, чтобы выяснить, не произошло ли отклонения от вертикали.
4. Если наблюдается уход сваи в сторону, она извлекается при помощи все той же лебедки, причина отклонения устраняется (обычно это камень или более плотная часть грунта, которая подкапывается) и производится повторная попытка погружения.
5. Также направление движения столба может быть откорректировано сваебойной машиной, которая способна изменять свое положение, подтянув погружаемый столб в нужную сторону.

Виды и типы забивных свай

С позиции материала, используемого при производстве забивных свай, все разнообразие можно разделить на три вида:

сваи забивные металлические. Используются редко из-за дороговизны и меньшей, по сравнению с ЖБ сваями, несущей способностью. Для производства сваи используют трубы, рельсы, швеллер. Преимущество – сравнительно меньший вес. Срок службы – 40-60 лет;

сваи забивные деревянные. Используют только для фундамента небольших, легких строений, преимущественно для деревянных и каркасных домов, т.е. сфера их применения ограничена частным строительством. Существенными недостатками является дороговизна (дорогие породы деревьев: дуб, лиственница, бук, ясень), трудоемкость производства. При установке на твердых породах грунта конус деревянной сваи усиливается металлическим наконечником. Характеристики сваи из дерева: диаметр – 200-400 мм, длина 3-8 м.п. Срок службы – 50 лет;

сваи забивные железобетонные. Бетонные, усиленные армированием конструкции. Срок службы – до 150 лет.

Остальные разновидности будут касаться железобетонных свай и представлены в таблице:

№ п/п	Классификационный признак	Детализация
1	По типу армирующего каркаса	– напрягаемые (применяется термически и механически упрочненная стержневая горячекатанная арматура или высокопрочная проволока); – ненапрягаемые (применяется стержневая горячекатанная арматура).
2	По форме поперечного сечения	– квадратное; – прямоугольное; – круглое.
3	По форме продольного сечения	– призматические; – цилиндрические.
4	По наполнению внутренней полости	– сплошного сечения (цельные) – 10 типоразмеров¬; – полые (с круглой или квадратной полостью) – 26 типоразмеров.
5	По возможности наращивания	– монолитные; – составные (состоящие из нескольких частей с цанговым или сварным стыком).
6	По типу формирования нижнего наконечника	– цилиндрические; – с расширением; – с пятой.

Маркировка железобетонных свай

Рекомендации по маркировке забивных ж/б свай содержатся в ГОСТ 19804-91 и ГОСТ 23009. Маркируются сваи буквенно-числовой последовательностью, в которой:

• вторая – номер варианта армирования (при использовании ненапрягаемой арматуры) и класс (для сваи с напрягаемой арматурой);
• первая группа – тип сваи, и ее размеры;
• третья – характеристики сваи.

Существующие типы забивных свай в соответствии с положениями ГОСТ 19804-91 приведены в таблице:

Фундамент на жб сваях: этапы возведения

После подписания контракта и определения параметров свайно-винтового фундамента начинаются полевые работы:

• Подготовка. Участок выравнивается и очищается от мусора, доставляются материалы.
• Маркировка. Проектное положение опор определяется на месте с помощью геодезических инструментов (теодолит, нивелир).
• Звучание. Забивается пробная свая (оценивается грунт).
• Сваи. Забивные сваи для односемейного дома устанавливаются в выбранном месте, приводятся в вертикальное положение и погружаются в грунт на необходимую глубину.

• Отделка. Используя спиртовой уровень (высотомер), отметьте вершины опор на одинаковой высоте и отрежьте.
• Установите цоколь. Вокруг цоколей устанавливается опалубка, в которой вяжется и фиксируется арматурный каркас; в подготовленную форму заливается бетон.

Профессиональное оборудование

Еще несколько десятилетий назад технология закладки свайных фундаментов была дорогой и громоздкой процедурой. Загородные дома строились на альтернативных вариантах — винтовых и буронабивных сваях, которые были менее надежными и долговечными.

Правильно рассчитанный фундамент может выдержать многоеИсточник de.decorexpro.com

Для каких строений подходит фундамент из монолитных железобетонных забивных свай

Свайный фундамент — универсальное решение для строительства на сложных грунтах. На железобетонных сваях можно возводить разные типы зданий и вспомогательных построек.

Такие сваи обычно выбирают для домов и коттеджей, которые возведены по технологиям монолитного строительства и имеют массу свыше 350 тонн. Большой массой отличаются двух- и трехэтажные дома из различных видов блоков на основе бетона, а также каркасные дома большой площади. Для всех этих видов построек стоит выбрать основание на железобетонных сваях.

В материалах, размещенных в строительных магазинах, нередко можно встретить информацию о том, что на железобетонных сваях нецелесообразно возводить дома из кирпича и бетонных блоков. Это неверная информация, так как существуют строительные технологии, позволяющие надежно соединять сваи между собой горизонтальными технологическими элементами и создавать незыблемую опору для кирпичных стен и стен из пеноблока.

При выборе основания для возведения садовых построек на участке со слабым грунтом стоит учитывать, что железобетонные сваи рассчитаны на высокую нагрузку. Например, одна четырехметровая свая выдерживает до 20 тонн. Возводить на таком основании беседку или ограждение нецелесообразно: оно будет избыточно мощным. Для легких садовых построек стоит выбрать более доступный свайно-винтовой фундамент.
