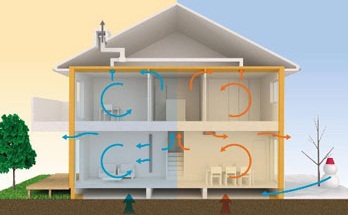

Принцип работы системы естественной вентиляции

Нюансы грамотного проектирования вентиляции

Грамотно составленный проект вентиляции частного дома обеспечит уютную обстановку на протяжении всего срока эксплуатации. Все расчеты должны ориентироваться на требования законодательства и строительные нормы и правила.

Можно самостоятельно разобраться, как правильно сделать вентиляцию в частном доме. Для этого нужно знать основные этапы проектирования:

1. Выполнение расчетов для определения оптимального воздухообмена. Это необходимо для подбора вентилятора и воздуховодов.
2. Построение схемы, при помощи которой подбирается необходимое сечение воздуховода.
3. Расчет показателей шума, который производит вентиляционные агрегаты.
4. Составление чертежей.
5. Подготовка ПСД.

Расчет вентиляции в частном доме

В частном доме планирование вентиляционной системы может быть выполнено при помощи расчетных параметров либо по упрощенной схеме.

Основной параметр расчета естественной вентиляции – кратность обмена воздушных масс. Она определяет, сколько раз в течение часа буде произведен воздухообмен. Если кратность равна 1, это значит, что в течение часа воздушные потоки поменяются один раз. Значение 0,5 означает, что в течение часа заменится только половина объема воздуха.

Для помещений разного назначения установлены свои нормы кратности либо объема удаления загрязненных масс.

Помещение	t воздуха в прохладный период года, °C	Показатели
		Кратность	Объем, м³ / ч
Жилое помещение	18-20		3 на 1 кв. м.
Ванная	25		25
Уборная индивидуальная	18		25
Ванная, совмещенная с санузлом	25		50
Умывальная комната	25	0,5
Душевая	18	5
Общая уборная	16		50 – на 1 унитаз,25 – на 1 писсуар
Гардеробная	18	1,5

Объем воздушных масс можно рассчитать по формуле:

L = n × V, где

• n – кратность воздухообмена,
• V – объем комнаты.

Данная формула поможет подобрать оптимальную систему вентилирования.

Схемы систем вентиляции в частном доме

Грамотную схему обеспечения вентиляции составит только профессионал. Можно предварительно подготовить ее самостоятельно. При этом нужно знать некоторые нюансы:

• в цепочке вентилируемых помещений на первом месте стоят жилые комнаты,
• монтаж вытяжной трубы следует планировать выше конька кровли,
• при подборе воздуховодов нужно выполнить расчеты их сечения,
• вентиляция в частном доме из пластиковых труб должна быть тепло- и звукоизолирована. Если этим пренебречь, вечерами можно будет слышать из них завывание ветра.

Важно! В случае организации приточного поступления воздуха, чтобы не нарушить уютный микроклимат, нужно установить нагревательные элементы. Комфортная температура внешних потоков не должна быть ниже +18°С. При организации воздухообмена частного дома нужно учитывать вспомогательные помещения: чердак, подвал, бассейн, баню, гаражи котельную

Все помещения нужно объединить в одну разветвленную систему с мощным оборудованием и разными параметрами воздухообмена с учетом назначения помещений

При организации воздухообмена частного дома нужно учитывать вспомогательные помещения: чердак, подвал, бассейн, баню, гаражи котельную. Все помещения нужно объединить в одну разветвленную систему с мощным оборудованием и разными параметрами воздухообмена с учетом назначения помещений.

Центральная вентиляция

Она устраивается по принципу приточно-вытяжной. Все каналы сводятся в одну установку, в которой монтируется приточный или вытяжной вентилятор, дополненный системой очистки, нагревательными элементами и автоматическим управлением. Все движения воздушных масс циркулируют в принудительном режиме.

Система имеет некоторые недостатки:

• высокую стоимость,
• необходимость прокладки трубопровода большого диаметра,
• привлечение к монтажу профессионалов,
• выделения отдельного помещения для оборудования.

Для небольших частных домов целесообразно выбрать локальную систему вентилирования.

Локальная вентиляция

Она представляет собой небольшую установку, которая рассчитана на организацию воздухообмена в одном помещении. Дополнительно она снабжена вентилятором, теплообменником, фильтрами, ионизатором и нагревателем. Внешний вид схож с кондиционером. Она может полностью решить проблему воздухообмена во всем доме, кроме санитарных комнат, подвала или кухни. Для них можно организовать естественное вентилирование. При установке локальной системы помощь профессионалов не требуется, ее нетрудно установить своими руками, что значительно сэкономит затраты на ее приобретение.

Какие ошибки могут быть допущены

Теоретически установить систему естественной вентиляции довольно просто. В интернете сейчас много полезных видеоуроков на любую тематику. Даже специалист без особого образования может что-то посмотреть и сконструировать сам. Однако новичок всегда совершает ошибки. Если не учесть технические характеристики и параметры помещения, система не будет работать эффективно.

Самые распространенные ошибки:

• Вентиляционные отверстия расположены неверно, из-за чего нарушается правильная циркуляция воздуха.
• В ванной отсутствует вентиляция, что приводит к излишней влажности и образованию плесени и грибков.
• Если дело касается частного дома, скат крыши создан неправильно. Из-за этого в помещение поступает холодный воздух, но выйти наружу не может.
• На втором этаже также нет вентиляции.

Что и где следует использовать

Естественную систему вентиляции лучше всего применять в деревянных строениях. Стены из бруса или бревна обеспечивают естественный приток свежего воздуха внутрь жилища, но в помещениях с избыточной влажностью рекомендуется совмещать естественную тягу с монтажом искусственных вытяжек. Бесплатные коды нужно вводить в специальном поле при регистрации на сайте БК или в личном кабинете пользователя, если у вас уже есть аккаунт. Все промокоды букмекерских контор. Букмекер 1 икс бет работает без лицензии ФНС РФ как ввести промокод в 1xbet при регистрации, на ставку (купон), на бонус, на сегодня. Так, к примеру, каждый пользователь может воспользоваться одним из действующих промокодов 1xBet на сегодня бесплатно. Ознакомиться с их полным перечнем можно в данной статье.

Для каркасных строений необходимо использовать принудительную систему воздухообмена. Технология строительства каркасных объектов подразумевает обеспечение надежной паронепроницаемости стен, что существенно ограничивает приток свежего воздуха естественным образом.

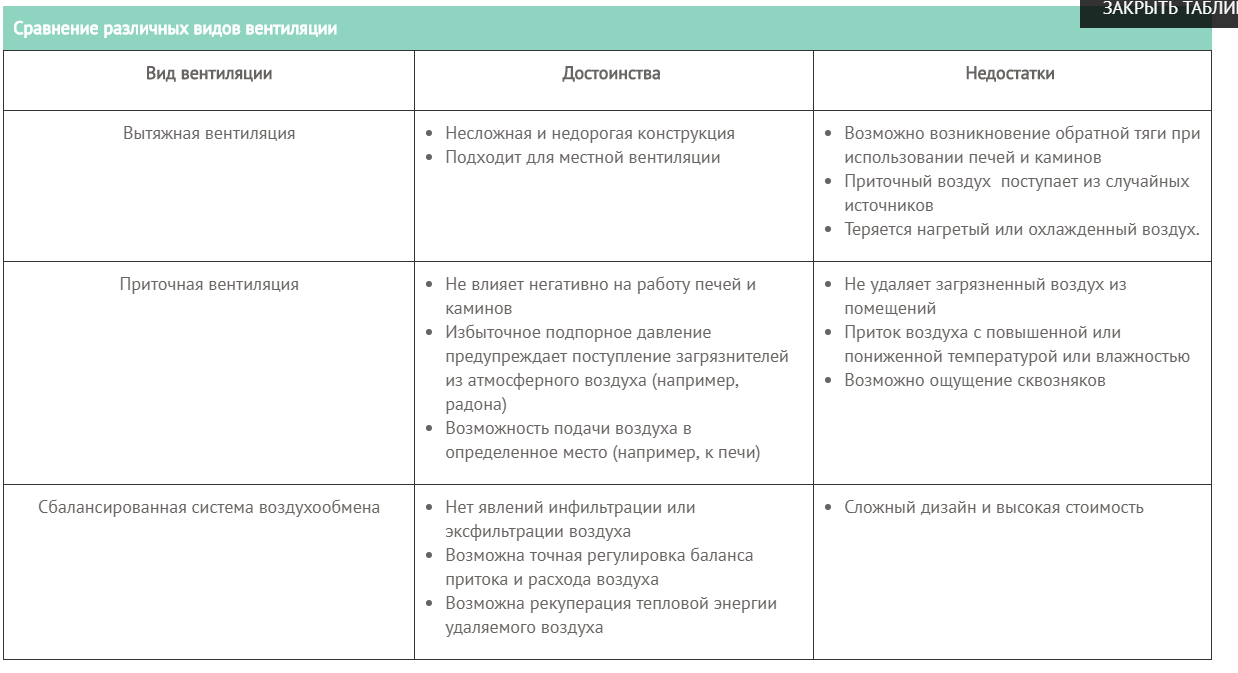

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

• по способу давления и перемещения воздуха — естественная и искусственная;
• по назначению — приточная и вытяжная;
• по зоне обслуживания — местная и общеобменная;
• по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Назначение и преимущества

Естественная вентиляция представляет собой систему, которая исключает использование любых устройств, принудительно побуждающих к движению воздушные потоки. Как правило, это вентиляторы любой мощности.

Циркуляция воздуха осуществляется лишь посредством проникновения воздуха через открытые окна, двери, форточки. Также воздух проникает сквозь всевозможные щели.

Применяется вентиляция с естественным побуждением в любом строении. И лишь, если данный тип системы не справляется с обслуживанием помещения, может быть задействовано одно или несколько устройств, задачей которых является нагнетание воздуха и ускорение его вытяжки. В каждом из видов: естественная и механическая вентиляция, есть свои особенности, но первый из указанных имеет ряд ощутимых преимуществ:

• простота обустройства;
• отсутствие крупных финансовых затрат;
• при правильно составленном проекте система естественной вентиляции может быть весьма эффективна;
• монтаж воздуховодов легко выполняется самостоятельно, без привлечения профессионалов.

Основные виды естественной вентиляции:

• ярусная;
• аэрация;
• гравитационная.

Когда проектируется естественная вентиляция принцип работы играет первостепенную роль, так как циркуляция в помещении зависит исключительно от того, насколько верным был расчёт. При малейших ошибках воздухообмен может быть недостаточным, что приведёт к ряду негативных последствий, включая образование застоя воздуха, увеличение уровня влажности, образование грибка и плесени.

Что такое естественная система вентиляции дома?

Это самая простая система, которую чаще всего используют в российских загородных домах. Ее еще называют гравитационной вентиляцией.

Ее работа основана на движении воздуха, возникающего за счет разницы температур внутри и снаружи здания. То есть теплый воздух внутри дома (по законам физики) поднимается вверх, и естественным образом выходит наружу через вертикальные вентиляционные каналы. За счет того, что в комнатах дома создается отрицательное давление, это приводит к тому, что свежий воздух сам поступает в дом через отверстие и диффузоры, а затем поступает в другие помещения, где есть вентиляционные решетки.

Это эффективная и недорогая система. Однако учтите, что естественная вентиляция дома будет работать правильно только если на пути воздушного потока будет не более двух дверей. В противном случае следует установить дополнительную промежуточную решетку ​​в одной из комнат. В этом случае теплый воздух из комнат будет проходить естественным образом через вентиляционные решетки к вертикальным каналам и уходить наружу.

В чем недостатки гравитационной вентиляции дома?

Это самая дешевая система вентиляции, но у нее есть серьезный недостаток — необходимость постоянного отопления коттеджа и прогрева холодного воздуха в комнатах. В противном случае система будет неэффективна.

К тому же система гравитационной вентиляции не позволяет контролировать количество поступающего воздуха. Эффективность системы сильно зависит от погодных условий, то есть температуры воздуха и силы ветра. Например, зимой (когда разница температур внутри и снаружи дома слишком большая) естественная вентиляция работает наиболее интенсивно, поэтому в дом поступает больше холодного воздуха (а это значит больше расходы на отопление дома). А летом, когда очень жарко, движения воздуха в доме почти не возникает, так как нет перепадов температур.

Считается, что гравитационная вентиляция дома наиболее эффективна при температуре наружного воздуха до +12 °C. Если снаружи дома более теплый воздух, то разница температур невелика и естественная тяга в вентиляционных каналах исчезает. В таком случае воздухообмен в коттедже лучше делать естественным образом: через открытые окна и форточки.

Можно также использовать дополнительные механические и электрические способы улучшения вентиляции, такие как бризеры (это компактная приточная вентиляционная система с механическим побуждением движения воздуха, и встроенными функциями нагрева подаваемого воздуха и его очистки). Подробнее с этими устройствами можно здесь: https://ventmart.ru/catalog/brizery/.

Как сделать естественную вентиляцию в частном доме

естественная вентиляция в частном доме

Все будет зависеть от выбора типа системы. Самая простая – бесканальная. Ее сформировать можно даже уже после строительства дома. Для этого в стенах делают отверстия перфоратором с насадкой в виде короны.

Диаметр инструмента подбирается после расчета кратности воздухообмена, который определяет сечение каналов. Можно использовать отверстия и меньшего диаметра, тогда увеличивается их количество.

Для входа воздушных потоков отверстия делаются над радиаторами. Их проделывают в каждой жилой комнате. Для выходных место – на кухне, в ванной и туалете под потолком. В проделанные дыры устанавливают вентиляционные клапана, которые с внешней стороны закрываются декоративными решетками.

Есть в этой схеме один нюанс, который может снизить воздухообмен. Это межкомнатные двери. Если их все закрыть, то движение воздушных потоков резко снижается. Решается проблема просто – установкой проточных вентиляционных решеток. Их монтируют или в двери в нижние их части полотен, или в межкомнатные стены.

Принцип работы естественной вентиляции этого типа прост, поэтому данная система работает неплохо.

Канальная вентиляция

Здесь все сложнее, потому что ее можно сформировать только в процессе возведения дома. Для этого в первую очередь производится расчет кратности воздухообмена, и определяются сечения воздуховодов.

Последние обычно закладывают в стены, располагая от подвала до чердака. Внутри последнего производят соединения всех концов в единую сеть, которая заканчивается одной трубой, выходящей за пределы крыши. Если дом большой, то можно объединить так несколько комнат. Или вывести трубы над каждым помещением.

Внимание! Чтобы зимой внутри выходных труб, расположенных на чердаке, не образовался конденсат, их утепляют. Минимальное сечение воздуховодов – 12х12 см

Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро

Минимальное сечение воздуховодов – 12х12 см. Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро.

Если по проекту кирпичных перегородок в строении нет, то можно установить воздуховоды блочного типа. Они отлично впишутся в интерьер дома. По сути, это небольших размеров выступ от пола до потолка в доме, в котором установлена декоративная вентиляционная решетка. Их минимальное сечение – 10х15 см.

Главное требование к вентиляционным каналам – полностью соответствовать требованием СНиП и санитарно-техническим нормам, а также обладать высокой степени пожарной безопасности и звукоизоляции.

Полезные советы

мастер по вентиляции

Естественная система вентиляции должна собираться только специалистами. Потому что даже небольшие изъяны могут снизить эффективность ее работы. Вот некоторые требования:

1. Внутренняя поверхность воздуховодов должна быть гладкой и не иметь внутри выступов. Это снижает скорость и объем воздуха, проходящего по ним.
2. Для вентиляции можно использовать гофрированные трубы или обычные. Вторые – оптимальный вариант. И хотя эти элементы монтировать сложнее. В них воздух проходит без шума и намного быстрее, чем в гофре.
3. В прямоугольном сечении воздуховодов тяга намного меньше, чем в круглых. Это происходит за счет углов, которые снижают скорость воздушных потоков.
4. Если вентканал собирается из труб разного сечения, то переход от одной к другой должен быть плавным. Для этого существуют специальные переходники.
5. Количество отводов должно быть минимальным – не больше трех. Это на каждый канал. Каждый поворот снижает эффективность на 10%. Лучше отдать предпочтение плавным отводам, а не резки, к примеру, под 90°.
6. Дефлектор на конце последнего воздуховода – обязательный элемент естественной вытяжной вентиляции. Он не только защитит систему от природных осадков, насекомых, птиц и мусора, но и повысит тягу в ней.
7. Все наружные части вентиляционной системы надо в обязательном порядке теплоизолировать.

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Вентиляция своими руками

Для того чтобы сделать систему естественной вентиляции своими руками, необходимо обращать внимание на важные моменты

• Материал дома – к примеру, дерево отлично подходит для такой вентиляционной системы, так как этот материал сам по себе «дышит» и активно пропускает воздух, создавая в доме комфортный микроклимат. А вот в бетонных и кирпичных домах придется заняться созданием дополнительных вентиляционных отверстий, через которые в помещения будет попадать воздух.
• Количество человек, находящихся в помещении – чем больше людей постоянно находится в доме, тем больше работы приточным и вытяжным воздуховодам, тем больше воздуха они должны пропускать через себя за минимальный промежуток времени.
• Тип деятельности, который выполняется в помещении – например, для кухни или спортивного зала нужна более мощная вытяжка, чем для складского помещения.

Кроме того, для успешного проектирования естественной вытяжной системы нужно учитывать требования к нормам воздухообмена. Они составляют 60 кубических метров в час на одного человека, находящегося в помещении. А для того чтобы определить, сколько раз должен смениться воздух, необходимо просто умножить объем помещения на кратность, значение которой можно найти в соответствующих нормативных таблицах. Расчет делается отдельно для каждого помещения, а затем полученные цифры просто суммируются. Если речь идет о системе циркуляции воздуха в многоквартирном доме, то каждая система отдельно взятой квартиры должна иметь выход в общую.

Занимаясь вентиляцией, также стоит учитывать сечение и длину воздуховодов. Чем труба короче, тем быстрее по ней будет двигаться воздух. Учтите, что при естественной вытяжке наибольшая эффективность достигается тогда, когда разница между температурой в доме и на улице максимальная, то есть зимой.

В пошаговом исполнении обустройство вентиляции с естественным побуждением – это:

• создание двух отверстий – для входа и для выхода воздуха, приточные воздуховоды должны находится приблизительно в 10 см от пола, а вытяжные вентиляционные отверстия – под самым потолком, в идеале располагать их нужно в противоположных углах помещения;
• в отверстия вставляются воздуховоды: оптимальная высота приточного и вытяжного – 30 и 50 см соответственно;
• отверстия закрываются специальными решетками и козырьками — это делается для того, чтобы в них не попадали насекомые, мусор и влага с улицы.

Естественная приточная вентиляция эффективна далеко не всегда, поэтому в ряде случаев стоит обустроить вместо нее приточно-вытяжную вентиляцию с механическим побуждением.

Что нужно знать при выборе воздуховодов?

Прежде всего, необходимо определиться с тем, какие воздуховоды будут использоваться. Есть два основных варианта:

• Прямоугольные. Занимают минимум места, но менее эффективны.
• Круглые. Обеспечивают максимально интенсивный воздухообмен, но требуют больший объём межстенного пространства.

Как правило, используются круглые воздуховоды. Они могут быть:

• Жёсткими. Менее шумный и более эффективный вариант.
• Гофрированными. Стоят дешевле и проще монтируются.

В любом случае, постарайтесь использовать для всей системы воздуховоды одного диаметра – это очень важно. Если всё-таки приходится устанавливать каналы разного сечения, обеспечьте плавный переход между ними

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

• осевые модели,
• центробежные,
• канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Местная и общеобменная вентиляционная система

Это два класса, которые друг от друга отличаются отводом отработанного воздуха из локального объема или из общего. Отсюда и различия в разветвленности воздуховодов.

Местная вытяжная вентиляция

Примером местной вытяжной вентиляции может служить обычная кухонная вытяжка с естественной тягой или механической. То есть, основное назначение этой разновидности – удалять воздух с определенного небольшого участка помещения. В производственных цехах такую вентиляцию используют над сварочными столами, в лабораториях над поверхностями, где работают с химическими препаратами.

Кухонная вытяжка, как тип местной вентиляции

Общеобменная вентиляция

Общеобменная вентиляция – это все системы и схемы, которые были описаны в других разделах. То есть, с ее помощью производится отвод отработанного воздуха, насыщенного неприятными запахами, повышенной влажностью, пылью и другими негативными факторами.

Цели и задачи естественной системы вентиляции

Цели:

1. Поддержание оптимальной температуры и влажности в помещении.

Вентиляция воздуха осуществляет охлаждение или нагревание помещения за счет внешних условий, обеспечивая тем самым комфортный микроклимат.

2. Обеспечение поступления свежего воздуха.

Одно из основных назначений вентиляции – подача свежего воздуха в помещение и удаление загрязненного.

Задачи:

• Очищение воздуха от пыли и вредных примесей.
• Создание устойчивого потока воздуха в помещении, обеспечивающего подачу свежего воздуха и средства естественной вентиляции.
• Удаление углекислого газа и обеспечение нормального уровня кислорода.
• Сокращение количества болезнетворных микроорганизмов в воздухе.
• Поддержание нормального уровня шума в помещении.

Естественная система вентиляции выполняет функцию очистки воздуха, поддержания комфортного микроклимата и обеспечения свежего воздуха без использования энергоемких систем вентиляции и кондиционирования. При правильном проектировании система вентиляции может эффективно выполнять задачи поддержания чистоты воздуха и сохранения здоровья в помещении.
