Комплектация
Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.
Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.
Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.
Порядок обустройства приточного клапана
Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.
Монтаж приточно-вытяжной вентиляции с рекуперацией
Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.
В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.
Рекуператор в системе вентиляции
Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.
Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.
Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.
Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива
Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.
Почему естественной вентиляции недостаточно
Говорят, чем проще, тем надежнее. С естественной вентиляцией все наоборот: она максимально простая, но при этом совсем не надежная. Вот несколько ситуаций, в которых естественная вентиляция дает сбои:
Как видите, на работу естественной вентиляции влияет множество факторов: температура за окном, направление и сила ветра, воздухопроницаемость стен и окон, состояние вентиляционных воздуховодов. Не все эти факторы мы можем контролировать, а значит, и воздухообмен контролировать тоже не можем.
С принудительной вентиляцией все по-другому. В ней воздух движется не по какому-то закону Архимеда, а благодаря вентилятору
С ним неважно, какое давление в вытяжной трубе и какая погода за окном – важна только производительность вентилятора. Установили систему принудительной вентиляции с мощной «вертушкой» – и в квартире точно будет свежо
Как сделать самостоятельно: пошаговая инструкция
Подготовительные работы, составление схемы
Перед монтажом необходимо проверить работу действующей системы вентиляции
- Сбор информации, элементарные расчёты. Нужно рассчитать кратность обмена воздуха в доме, ссылаясь на нормативы СНиП. Нарисовать схему перемещения воздушных потоков.
- Закупка необходимого оборудования, подготовка материалов.
- Точные расчёты намеченных работ. Нужно сориентироваться, в каком направлении будут располагаться вытяжные трубы, какая вытяжка будет применена. Для этого изучают схему, высчитывают параметры помещения.
Расчёты параметров и деталировка
Рассчитывается сечение воздуховодов, вносятся полученные размеры на схему. В зависимости от типа и сечения составляется перечень необходимых элементов систем
Внимание Деталировка – подробный список всего необходимого для правильной установки. В данном случае под этим термином понимают сбор всех компонентов с размерами, производительностью и скоростью
Высчитывается сопротивление каждого участка системы
Только после этого подбирают вентиляторы. Но и здесь дополнительно учитываются степень шума, возможности его снижения подбором тихих конструкций с малой мощностью. Рассчитывается стоимость компонентов системы. Иногда система расчётов на этом этапе даёт сбой, так как пожелания не всегда совпадают с финансовыми возможностями. Новая корректировка для понимания реальных возможностей, сопоставимых с целью. Вырисовывают чистовой проект с полной деталировкой. При этом нельзя забывать об узлах прохода вентканалов через стены или потолок, про расходные и изоляционные материалы, вентиляционные решётки, диффузоры, крепежи, дополнительные детали, необходимые для завершения целостной работы.
Инструменты и материалы
Измерительные инструменты для работы:
- штангенциркули;
- кронциркули;
- нутромеры.
Совет Для обеспечения плотности соединительных конструкций применяют силиконовый герметик. Нельзя использовать жидкие гвозди или клей, так как состав материалов, из которого они изготовлены, не позволит произвести разбор конструкции.
Виды вентиляционных систем
Вентиляция помещения бывает нескольких видов:
- Естественная – так называемая вентиляция с естественным побуждением. Функционирует за счет разницы температуры и давления внутри и снаружи помещения.
- Принудительная — приток и отток воздушных масс происходит за счет механических приборов (вентиляторов).
- Комбинированная – только приток или отток воздушных масс происходит за счет механических приборов (вентиляторов).
Схема работы принудительных проветривателей
Принцип действия естественного типа вентиляции представляет собой приток чистого воздушного потока и отток уже загрязненного и насыщенного углекислым газом воздуха без использования механических средств. Поступление нового воздуха осуществляется через окна, форточки и открытые двери балкона. Вытяжка отработанного — через вентлюки, расположенные в санузлах, кухне и кладовках.
В небольших жилых помещениях естественной вентиляции вполне достаточно. Для многокомнатной квартиры или загородного 2- или 3-этажного дома потребуется установка принудительной приточно-вытяжной вентиляционной системы.
Чтобы понять, нужно ли модифицировать естественную вентиляцию, необходимо обратить внимание на определенные показатели наличия плохого воздухообмена и разобраться, что требуется усилить — приток или отток воздуха. Часто необходимо сделать принудительным как поступление воздуха, так и его вытяжку
Существует несколько признаков, свидетельствующих о том, что в квартире недостаточно хорошо функционирует вентиляция:
- повышенная влажность в летний период
- низкая влажность в зимнее время года
- на кухне, в санузле появляется плесень на стенах
- чувствуется постоянная духота
- воздух имеет запах пищи или канализационных стоков
Если обнаружены хотя бы несколько из вышеперечисленных факторов, то установка принудительной системы вентиляции является обязательной для данного помещения. Она поможет избавиться от различных заболеваний дыхательной системы всех жильцов дома или квартиры, наличия повышенного уровня углекислого газа, скопления неприятных запахов, развития патогенных микроорганизмов.
Достоинства принудительной (механической) приточно-вытяжной системы вентиляции:
- Качественная фильтрация воздуха.
- Увлажнение и ионизация частиц.
- Процесс как подогрева, так и охлаждения воздуха.
Для чего нужна приточно-вытяжная вентиляция
Свежий воздух способствует легкому дыханию, крепкому сну и более продуктивной работе, если человек долгое время находится в замкнутом помещении.
По санитарным нормам принято, что в помещениях, где постоянно находится человек, вся масса воздушного объема должна обновляться примерно каждые два часа.
Этот момент помогает выполнить правильно смонтированная система вентиляции. Существует два типа систем вентиляции:
- естественная;
- приточно-вытяжная.
Естественная вентиляция
Естественная работает за счет вентканалов, которые устроены в санузлах, кухнях. Вентиляция помещений осуществляется из-за разницы температур внутри и снаружи дома.
Летом температура наружного воздуха мало отличается от температуры внутри дома, поэтому в этот период естественная вентиляция не работает или работает очень слабо. Приходится «обновлять» поступление свежего воздуха за счет открытых дверей и окон.
Приточно-вытяжная
ПВВ работает принудительно, требуется монтаж специального оборудования и устройство вытяжных и приточных конструкций воздуховодов.
Приточно-вытяжная система вентиляции монтируется обычно в подвесных потолках таких помещений частного дома, какими являются санузлы, кладовые и т.п.
Виды приточно-вытяжных установок для квартир
Установка приточно вытяжной системы вентиляции в квартире может быть совмещенной или разделенной. В последнем случае она будет состоять из двух отдельных установок (приточной и вытяжной). Это самый распространенный вариант организации вентиляции в квартире, потому что отток воздуха осуществляется через уже существующие вентиляционные каналы. Для повышения производительности оттока, мы обкрадываем воздуховоды:
- Вытяжными вентиляторами. Они вращаются и засасывают отработанный воздух, даже если нет притока воздушных масс. Снижают влажность.
- Обратными клапанами. Когда вытяжной вентилятор отключен, может появиться тяга, и грязный воздух из вентиляционной шахты зайдет в квартиру. Чтобы этого не произошло, мы устанавливаем клапаны, которые блокируют канал при появлении такой тяги и препятствует проникновению внутрь отработанных воздушных масс.
Выбор приточных установок большой. Чтобы вам было проще сделать выбор, приведем их сравнительную характеристику в таблице.
| Сравниваемые параметры | Приточный клапан | Проветриватель | Бризер | Центральная приточная установка |
| Производительность | От 0 до 54-55 кубометров/час. Рассчитан на одну комнату. | Может подавать от 10 до 160 кубометров воздуха в час. Работает только в пределах одного помещения. | Подает от 30 до 130 куб. м/свежего воздуха в час. Функционирует только в пределах одной комнаты. | Обеспечивает приток от 300 до 500 кубометров/час. Устанавливается на всю квартиру. |
| Фильтрация | Отсутствует. | Фильтр грубой очистки или угольный. | Может оснащаться фильтрами грубой, тонкой и ультратонкой очистки. | Может комплектоваться всеми видами фильтров. Рекомендуется многоступенчатая очистка воздуха. |
| Дополнительные параметры | Отсутствуют. | Возможно регулирование скорости работы устройства. Шумность низкая. | Позволяет регулировать поток подаваемого воздуха, нагревать массы до температуры +25 оС. Температуру можно регулировать. Шумность средняя. | Может комплектоваться водяным или электрическим обогревателем воздуха, осушителями или увлажнителями. Работает тихо. |
Совет! Для небольшой квартиры целесообразно монтировать приточные клапаны в каждую из комнат. Просторным квартирам рационально устанавливать центральные вентсистемы, которые обеспечат воздухообмен во всех помещениях одновременно.
Вентиляция воздуха с рекуперацией: экономим тепло
Если вы хотите установить совмещенную системы, то рекомендуем вам организацию приточно-вытяжной вентиляции с рекуперацией тепла в квартире. Отличие такой вентсистемы заключается в том, что она позволяет экономить расход тепла. Когда отработанный воздух выходит из квартиры, с собой он уносит тепло. Поэтому жилье нуждается в дополнительном обогреве, чтобы воздух оставался комфортной температуры. Но тепловую энергию отработанного воздуха можно использовать рационально, если ее забрать и передать приточному воздуху. Тогда не нужно будет расходовать энергию на его подогрев с помощью калориферов.
Внимание! Рекуперация воздуха позволяет эффективно экономить зимой. В летнее время рекуператор бесполезен, поскольку температура внутри помещений и снаружи почти одинаковая, а иногда внутри они ниже, чем на улице
В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности
В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника
В конструкцию рекуператора входит теплообменник, выполненный из металла, который имеет высокий показательно теплопроводности. В нем есть два канала: один – для притока, второй – для оттока. Когда через один канал выходит теплый воздух из квартиры, он отдает тепло теплообменнику. Когда через второй канал поступает холодный воздух с улицы, он получает тепло от теплообменника.
Мы предлагаем на выбор один из двух рекуператоров. Оба оснащены алюминиевым теплообменником. В качестве теплообменника у первого устройства используется барабан, который позволяет экономить до 90% тепла. Роль теплообменника у второго устройства играют многочисленные пластины, благодаря которым в квартиру возвращается до 96% тепла. Но стоимость пластинчатого рекуператора выше по сравнению с барабанным, потому что он обладает более сложным внутренним устройством.
Какие нормы установлены для приточно-вытяжной системы вентилирования
Разработан свод правил СП 60.13330.2016 и актуальная редакция СНиП 41-01-2003 с внесенными изменениями. В документации отображены нормы и требования к вентиляции зданий разного назначения.
Сделать обзор каждого пункта невозможно из-за большого количества и сложности восприятия технической информации рядовым человеком. Предлагаю рассмотреть базовую основу.
Полный цикл воздухообмена в помещении за единицу времени называется кратностью. Значение для зданий: жилых – 1 кратность/час, технических – 0,2 кратности/час. Рекомендуемая скорость движения воздуха по вентиляционным каналам: для жилых комнат – до 2 м/с, для кухни и санузла – от 4 до 6 м/с.
Нормы для помещений разного целевого назначения указаны в таблицах. Согласно табличным данным, для 1 м2 площади комнаты рекомендован следующий показатель объема воздухообмена за 1 час:
- Спальня, гостиная, другая жилая комната – 3 м3;
- Кухня с печью 4 конфорки – 90 м3, 2 конфорки или электропечь – 60 м3;
- Санузел – 50 м3;
- Туалет и ванная в отдельном исполнении – 25 м3.
Отдельно установлены нормы для гаража, бани, других технических, офисных и общественных помещений. Дополнительно учтено количество пребывающих людей и площадь помещения. В комнату больше 20 м2 1 человеку обеспечивают поступление 30 м3/час воздуха.
Движение потоков воздуха в квартирепосредствам использования принудительной системы вентиляции
Если общая площадь меньше 20 м2, на каждый 1 м2 помещения 1 человеку норму поступления воздуха поддерживают на уровне 3 м3/час.
Как сделать расчет приточно-вытяжной системы вентилирования
Чтобы сделать самостоятельный расчет вентиляции, можете воспользоваться онлайн-калькуляторами, где нужно в окошки подставить значения. Если больше доверяете математическим вычислениям, воспользуйтесь формулами и табличными данными.
Для частных домов или квартир делайте расчет по объему внутреннего пространства без учета мебели и других предметов обстановки. Табличный коэффициент (k) умножьте на площадь (S) и высоту (H) каждой комнаты. Формула: V= kхSхH.
Воздуховоды можете использовать круглой или прямоугольной формы. Площадь сечения каналов (S) рассчитайте на онлайн-калькуляторе. Можете для расчета круглых каналов воспользоваться формулой. Объем воздуха (V м3/час) умножьте на коэффициент согласования размерностей (k) и разделите на рекомендуемую скорость движения воздуха по вентиляционным каналам (ω). Пример формулы: S=Vх2,8/ω.
С расчетом размера распылителей воздушного потока нет сложности. Используйте диффузоры размером в 1,5 или 2 раза больше сечения магистральных каналов.
Элементы приточно-вытяжной вентиляции
Количество распылителей (N) определите по формулам:
- Для круглых каналов. Объем воздуха (V м3/час) разделите на другой результат вычисления в скобках, где число 2820 умножьте на скорость движения воздуха (ω) и диаметр диффузора (d2). Пример формулы: N=V/(2820хωхd2).
- Для прямоугольных каналов. Общепринятое значение Пи (π) умножьте на объем воздуха (V м3/час). Полученное значение разделите на другой результат вычисления в скобках, где число 2820 умножьте на скорость движения воздуха (ω), на 4 и размеры сторон (a и b). Пример формулы: N=πхV/(2820хωх4хaхb).
Мощность вентиляционной установки (P) рассчитайте умножением дельты температур на входе и выходе (ΔTоС) на объем воздуха (V м3/час) и на теплоемкость воздушных масс (Cv 0,336 Вт*ч/м³*°С). Полученный результат разделите на 1000. Пример формулы: P=ΔTхVхCv/1000.
Генерируемое давление эквивалентно аэродинамическому сопротивлению вентиляционной сети. Параметр определите по кривой производительности основного вентилятора, используя график из техпаспорта оборудования.
Естественная приточно-вытяжная вентиляция. Как работает естественная вентиляция?
Естественная (природная) система вентиляции характеризуется тем, что замена воздуха в помещении или группе помещений происходит под действием гравитационного давления и ветрового воздействия на здание.
Обычно внутри помещения воздух теплее наружного, он становится более разряжённым, более лёгким, поэтому поднимается кверху и выходит через вентканалы на улицу. В помещении появляется разряжение, и более тяжёлый воздух извне через ограждающие конструкции проникает в жилище. Под действием силы гравитации он стремится книзу и оказывает давление на восходящие потоки, вытесняя отработанный воздух. Так появляется гравитационное давление, без которого естественная вентиляция существовать не может. Ветер в свою очередь помогает этой циркуляции. Чем больше разница температур внутри и снаружи помещения, чем больше скорость ветра, тем больше воздуха попадает вовнутрь.
Не один десяток лет такая система применялась в квартирах советской постройки 1930-1980 годов, где приток осуществлялся посредством инфильтрации, через конструкции, пропускающие большое количество воздуха — деревянные окна, пористые материалы наружных стен, неплотно закрывающиеся входные двери. Величина инфильтрации в старых квартирах составляет кратность замены воздуха 0,5–0,75, что зависит от степени уплотнения щелей. Напомним, что для жилых комнат (спальня, гостиная, кабинет…) по нормам требуется, чтобы за один час происходила минимум однократная замена воздуха. Очевидна необходимость увеличения воздухообмена, что достигается проветриванием — открыванием форточек, фрамуг, дверей (неорганизованная вентиляция). По сути, вся эта система является вытяжной канальной с естественным побуждением, так как устройства специальных приточных проемов не предполагалось. Вытяжка такой вентиляции осуществляется через вертикальные вентканалы, входы в которые расположены на кухне и санузле.
Сила гравитационного давления, которая выталкивает воздух наружу, во многом зависит и от расстояния между вентиляционными решётками, расположенными в помещении, до верха шахты. На нижних этажах многоквартирных домов обычно гравитационное давление сильнее из-за большей высоты вертикального канала. Если тяга в вентканале вашей квартиры слабая или происходит так называемое «опрокидывание тяги», то загрязнённый воздух из соседских квартир может перетекать к вам. В таком случае может помочь установка вентилятора с обратным клапаном или решётки с жалюзями, автоматически закрывающимися при обратной тяге. Проверить силу тяги можно, поднеся зажжённую спичку к вытяжному проёму. Если пламя не отклоняется в сторону канала, то возможно он забит, например листьями, и требуется чистка.
Естественная вентиляция может включать в себя и короткие горизонтальные воздуховоды, которые выводятся в определённых зонах помещения на стенах не ниже 500 мм от потолка или на самом потолке. Выходы вытяжных каналов закрываются жалюзийными решётками.
Вертикальные вытяжные каналы естественной вентиляции обычно выполняются в виде шахт из кирпича или специальных бетонных блоков. Минимально допустимый размер таких каналов составляет 130×130 мм. Между соседними шахтами должна быть перегородка толщиной 130 мм. Допускается изготовление сборных воздуховодов из негорючих материалов. На чердаке их стенки обязательно утепляют, что препятствует образованию конденсата. Вытяжные каналы выводятся над кровлей, не менее 500 мм выше конька. Сверху вытяжная шахта накрывается дефлектором — специальной насадкой, усиливающей тягу воздуха.
Оборудование для вентиляционной системы
Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:
- По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
- В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
- По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.
Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.
Оконные и канальные вентиляторы

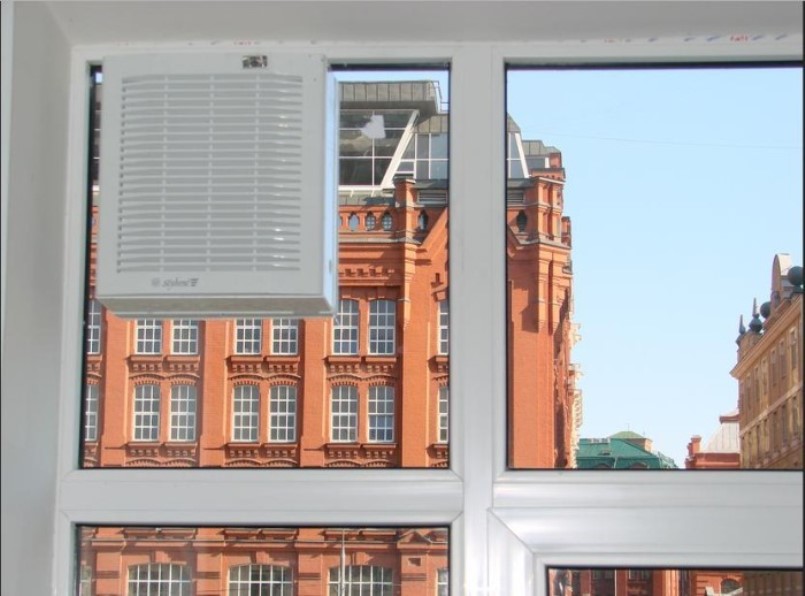

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.
Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.
Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.
При использовании таких вентиляторов возникают некоторые трудности:
- Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
- Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
- Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.
Стенные проветривали
Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.
Такие системы также делятся на несколько видов:
- Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
- Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
- Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.
Принудительная приточная установка
Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.
Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.
Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.
Приточно-вытяжная установка с функцией рекуперации воздуха
Принудительная приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.
Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.
Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.
Актуальность приточно-вытяжной системы в квартире
Квартиры подключены к общедомовой вентиляции. За работоспособностью следят представители обслуживающей организации. Вмешательство в общедомовую сеть грозит административным наказанием.
Вытяжная вентиляция в квартире
Если централизованная коммуникация не справляется с воздухообменом, актуальна установка автономной вентиляции.
Краткая пошаговая инструкция обустройства автономной вентиляции
- Выполните расчеты, нарисуйте схему прокладки воздушных каналов. Аккуратные отверстия сквозь стену сделайте алмазным бурением.
- Установите приточную установку с глушителем. Для монтажа оборудования сделайте металлический каркас.
- На глушитель установите воздухораспределительную камеру. От нее разведите вентиляционные каналы по квартире.
- Установите пульт управления приточной установкой. Подсоедините электрооборудование.
Протестируйте работу вентиляции. На пульте выставите подходящие режимы, проверьте подачу воздуха из диффузоров.
Подробнее о пошаговой установки автономной вентиляции смотрите на видео.
Монтаж приточной вентиляции в квартире на 2 комнаты
Подведем итоги краткими ответами на наболевшие вопросы
Что представляет собой приточно-вытяжная установка?
Под приточно-вытяжной установкой подразумеваем блок с вентиляторами и другим оборудованием, распределяющий воздушные потоки по вентиляционным каналам.
Для чего предназначена приточная вытяжная вентиляция?
Приточная система служит для нагнетания свежего воздуха в помещение.
Что лучше приточная или вытяжная вентиляция?
Лучше вытяжная вентиляция, где загрязненный воздух с неприятными запахами принудительно отводится вентилятором из помещения.
Где должна быть установлена приточно-вытяжная вентиляция?
Система актуальна для общественных мест, частных домов и квартир площадью больше 100 м2.
- ГОСТ Р 53301-2009. Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость 2015 год
- О.Д. Волков “Проектирование вентиляции промышленного здания” 1989 год
- В.М.Свистунов, Н.К.Пушняков “Отопление, вентиляция и кондиционирование воздуха” 2007 год.
Циркуляция воздуха в помещении. В чем причины плохой работы вентиляции?
В соответствии со строительными нормами и правилами в многоквартирных домах обустраивается система естественной вентиляции. Как правило, вытяжки находятся на кухне и в санузлах. Она работает следующим образом – свежий воздух проникает в дом через микрощели в окнах, зазоры между плитами, а вытяжки на кухне и в ванной комнате обеспечивают выведение отработанных воздушных масс.
К сожалению, с работой этой системы достаточно часто возникают проблемы. Это касается как жителей домов из старого жилого фонда, так и тех, кто живет в новостройках. Ни для кого не секрет, что покупка нового жилья не означает отсутствие проблем с инженерными сетями.
Есть несколько причин, по которым вентиляция квартир перестает нормально работать:
- Загрязнение воздуховодов . Со временем вентканалы покрываются грязью и пылью. Просвет каналов уменьшается, эффективность вытяжки падает;
- Обледенение вытяжной трубы . Зимой, из-за недостаточного прогрева и отсутствия области низкого давления центральный канал вытяжки перемерзает. Наросты льда затрудняют ход воздуха.
Приточно-вытяжная вентиляция в частном доме. Виды и особенности
По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:
- Естественная;
- Приточная, или как её ещё называют, механическая;
- Приточно-вытяжная установка с рекуперацией тепла.
– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.
Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.
При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.
При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.
Один из вариантов – установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.
На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.
Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):
– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.
Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.
Часто возникает вопрос,
а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.
Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:
– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.
Посмотрите пдробное
Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов – применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.
– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал – это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
Схемы вентиляции и функциональные возможности
Для сохранности зданий их оборудуют системой воздухообмена. Тогда не образуется конденсат на стенах, не страшна плесень и грибок. Это создает комфортные условия проживания людей. Вентилированию подлежат, кроме жилых комнат, подсобные помещения для хозяйственно-технических нужд.
Самое простое решение – использование естественной вентиляции. Внутри стен прокладывают каналы для циркуляции воздуха. Его температура и плотность внутри и снаружи разная, что обеспечивает природное движение. Вертикальные трубы начинаются в вентилируемом помещении и выходят над крышей.
Если подобная схема не обеспечивает полноценный воздухообмен, применяют принудительную (механическую) вентиляцию. Обычно без нее не обходятся кухни, ванные комнаты, туалеты, котельные. Для осуществления используют приборы: вытяжки и вентиляторы. Они удаляют не только запахи, но также излишки влаги, предотвращая появление плесени и грибка.
Принудительная вентиляция имеет несколько схем:
- Приточной обеспечивается поступление воздуха снаружи в помещение, его очистка. Состоит из вентилятора и других элементов. Дополнительное оборудование вроде калорифера обеспечивает необходимую температуру поступаемого потока.
- Действие вытяжной системы основано на принудительном удалении грязного воздуха. Обычно используются вентиляторы.
- Самая совершенная – принудительная приточно-вытяжная вентиляция. Она объединяет в себе преимущества всех систем. Одни устройства обеспечивают приток чистого воздуха с улицы, очищая его. Назначение других – удалять загрязненный из помещений.
Приборы работают во взаимодействии, за счет чего достигается высокая эффективность. Используют также комбинированную схему, где приток свежего воздуха осуществляется естественной вентиляцией, а выброс – механическими устройствами.
