Электрический теплый пол в ванной под плитку: пошаговая инструкция

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

https://youtube.com/watch?v=m3wz4DUxGwA

Чем отличается электрический теплый пол под плитку: основные требования

Спецификой эксплуатации плитки является ее высокая теплопроводность. Т.е. при наличии холодного помещения внутри через поверхность пола будут наибольшие тепловые потери. Компенсировать это можно только комплексным подходом – утепление и монтаж электрического теплого пола. Это позволит уменьшить коэффициент теплопроводности, добиться максимально комфортной температуры.

Еще одной спецификой монтажа является возможное отсутствие верхней стяжки. Благодаря этому уменьшается толщина пола и повышается КПД системы обогрева. К основным требованиям конструкции электрического теплого пола можно отнести следующие:

Минимальная инерционность. Время нагрева поверхности должно быть коротким. Этого можно достичь несколькими способами – увеличение мощности на 1 м², либо установка программируемого терморегулятора.
Стойкость к механическому воздействию. Так как нагревательные элементы будут постоянно испытывать давление, необходимо выбирать качественные модели теплого пола.
Простой монтаж.

Общая схема установки теплых полов под плитку может включать верхнюю стяжку или ее отсутствие. Общая схема монтажа показана выше.

Как видно из рисунка, для монтажа применяется инфракрасная пленка. Но это не обязательное правило — можно устанавливать и нагревательные кабели . К выбору оптимальной модели нагревательных элементов следует подойти взвешенно.

Дополнительные комплектующие для теплого пола

Помимо нагревательных элементов система обогрева включает также приборы, через которые контролируют и управляют ее работой.

Совет
Для оперативной замены монтаж устройства выполняется в специально подготовленную гофрированную трубку. Оптимальное расстояние от термоэлемента до стены – 50 см.

Терморегулятор. Это – «сердце» управления всей системой, к которому подключены электроразъемы силового кабеля, включая сам пол и датчик температуры. На приборе устанавливают требуемый уровень подогрева. Когда температура достигает этого предела, устройство, получив данные от датчика размыкает цепь, когда же она оказывается ниже предельной, подача питания вновь восстанавливается.

Установить теплый электрический пол в ванной может любой человек, конечно, при условии четкого соблюдения требований установки.

Устройство теплого пола в ванной: нюансы технологии

В ванной, как «мокром» помещении, необходима гидроизоляция основания. Для этого, как правило, используют один из стандартных вариантов: мастики из битума или рулонные изоляционные материалы. К укладке электрического пола приступают непосредственно после устройства теплоизоляции.

Полы с нагревательными кабелями

Для устройства теплоизоляции чаще всего используют пенополистирол, жестких плиты из минеральной ваты, пробки.

Совет
Если утеплитель не имеет отражающего слоя, то дополнительно раскладывается специальная фольга.

Укладку кабеля рекомендуется выполнять на металлическую сетку. Это дает дополнительные преимущества:

кабель оказывается жестко зафиксированным;
она не дает кабелю погрузиться в стяжку;
вся конструкция в целом приобретает жесткость.

Нельзя допускать перекрещивания или повреждения кабеля при укладке. Его соединяют через муфту, которую погружают в стяжку вблизи термостата.

Завершающим этапом является заливка стяжки. Ей дают высохнуть в течение 28–30 дней, после чего проводят тестовое включение системы.

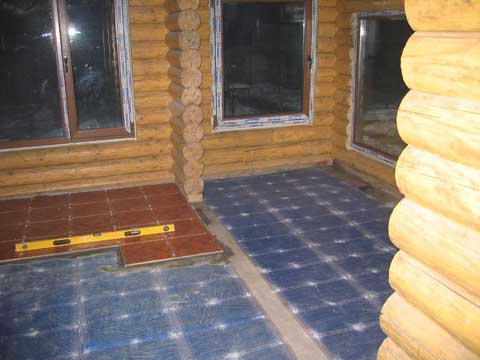

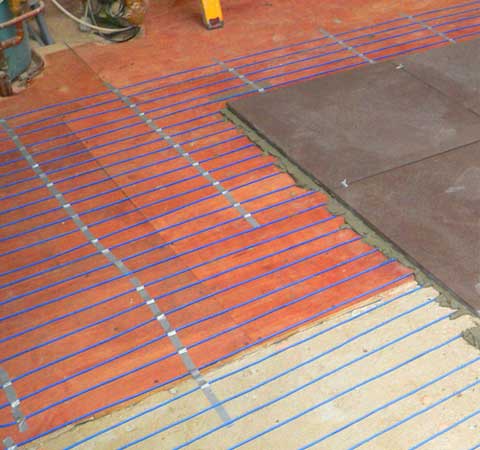

Полы с термоматами

Принцип устройства этих полов не очень отличается от монтажа кабельных. Однако, есть здесь и свои нюансы. Полы под плитку, например, укладывают в следующей последовательности:

бетонное основание;
грунтовка;
маты;
специальный плиточный клей;
плитку.

На заметку
Кстати, основой под маты может служить и старая плитка.

Полосы термомата укладывают на минимальном расстоянии в 50 мм. Фиксируют их, используя скотч, хотя в наше время выпускают также и маты на клеящей основе, для которых не требуется дополнительная фиксация. Завершается устройство теплого пола подключением датчика и регулятора температуры, полной изоляцией мест подключения и тщательной проверкой функционирования системы.

Самым оптимальным вариантом раскроя и будущей раскладки термоматов по углам комнаты и поблизости от ванны. При необходимости в них делают небольшие разрезы, тщательно соблюдая сохранность кабелей. Их также нельзя пережимать или сгибать.

Если же монтаж выполняется на уже готовый пол, то необходимо выполнить следующие действия:

Проверяется уровень поверхности. Пленка очень чувствительна к перепадам и на месте выступов или впадин может деформироваться и повредиться.
Далее согласно разработанной схеме выполняется укладка матов. Они должны находиться на расстоянии минимум 5 см от стен и 3-4 см друг от друга. Контактные элементы располагаются на одной стороне, ближе к терморегулятору.
После этого проверяется функциональность системы нагрева. Тестирование происходит при различных режимах работы – от минимальной до максимальной температуры.
Завершающий этап – гидроизоляция матов ПВХ пленкой и укладка плитки.

Подготовительные мероприятия

Корректность предварительных работ определяет надежность и эффективность системы отопления. На этой стадии можно уточнить основные технические характеристики, дополнительные требования пользователей к удобству управления.

Проектирование

Для эффективного обогрева помещений пользуются упрощенной пропорцией – 10 кВт мощности на 100 м кв. отапливаемой площади.

Точный расчет выполняют с учетом:

климатических условий в регионе;
ориентации помещения относительно сторон света;
наличия оконных (дверных) проемов;
изоляционных параметров внешних стен;
режима проветривания;
высоты потолков.

Циркуляционный насос входит в состав водяного отопления.

В состав системы водяного отопления включают:

котел;
циркуляционный насос;
трубы;
коллектор с регуляторами;
выход для слива жидкости;
фитинги, разветвители, краны, другие компоненты обвязки.

Для упрощения расчета применяют данные, соответствующие типовым начальным условиям. Этот подход позволяет исключить сложные вычисления с применением давления, аэродинамического сопротивления и других параметров.

Если диаметр труб составляет 16 мм, длину одного контура делают не более 80±10 м. На отапливаемой площадке из этих элементов создают рабочие линии в форме спирали или «змейки». Шаг укладки уменьшают (5-7 рядов) около оконных проемов и внешних стен. Под мебелью и сантехникой оставляют пустые зоны.

В таблице приведены параметры, которые можно использовать для расчета.

Шаг укладки, см	Рекомендованная температура воды, °C	Общая длина трубы для 1 м² площади в погонных метрах
10	33	10
15	35	6,7
20	38	5
25	40	4
30	43	3,4

Упростить создание проекта позволит специальная программа.

С ее помощью можно:

нарисовать план помещений с оконными и дверными блоками, схему укладки;
рассмотреть макет в форме 3D с разных сторон;
рассчитать параметры системы отопления с использованием характеристик котла.

С помощью компьютера можно создать проект теплого пола.

В проект с электрическими компонентами добавляют схему подключения к сети питания, терморегулятор и УЗО.

Подготовка комплекта

Состав функциональных компонентов определяет вид теплого пола. При установке водяного отопления надо изучить особенности материала, из которого сделаны трубы (см. таблицу).

Материал	Преимущества	Недостатки
Сталь	Низкая цена	Разрушение коррозией, сложный монтаж
Нержавеющая сталь (гофра)	Долговечность, прочность	Высокая цена
Медь	Пластичность, длительный срок службы, устойчивость к коррозии и температурным перепадам	Высокая цена
Полипропилен	Простая укладка	Большое количество сварных швов
Сшитый полиэтилен	Стойкость к механическим повреждениям, герметичность соединений	Большой допустимый радиус изгиба

Перечень других комплектующих составляют по утвержденному проекту.

Подготовка основания

Межэтажное перекрытие из бетонных плит очищают, устраняют большие перепады по высоте. Заделывают щели и трещины. Для создания гидроизоляции укладывают полиэтиленовую пленку внахлест.

Для предотвращения потерь тепла укладывают слой из любого материала:

пенопласта;
пенополистирола;
минеральной ваты;
пробки;
вспененного полиэтилена.

Для предотвращения потерь тепла используют пенопласт.

Фольга, размещенная сверху, направит ИК-излучение в сторону комнаты. Периметр закрывают демпферной лентой. Трубы фиксируют крепежными уголками.

Как выбрать подходящий?

Чтобы определиться, какой мощности должна быть нагревательная конструкция, необходимо:

Решить, будет пол основным источником отопления или дополнительным. Если основным, то мощность нагрева должна быть выше.
Также следует подумать, будет ли укладываться бетонная стяжка

Если нет, то надо выбирать устройство, которое можно монтировать непосредственно под финишное покрытие (маты, пленка).
Можно обратить внимание и на способ установки системы. Наиболее простыми в монтаже являются греющие маты.

Теплолюкс Alumia 150-1.0

Это нагревающий мат, особенность которого состоит в том, что кабель располагается не на сетке, а на фольге. Такой мат считается очень тонким, толщина кабеля варьируется от 0,9 до 1,8 мм. Мощность нагревателя 150 Вт/м2.

4200 рублей

Devi Comfort 150T (DTIR-150)

Теплый мат от датской фирмы. Состоит из сетки и кабеля толщиной 4 мм, защищенного изоляцией. Размеры предлагаются в 15 вариантах. Монтировать можно в клеевой слой, стяжка необязательна.

Компания предоставляет длительную гарантию (20 лет). Цена 6800 рублей.

Varmel Ultra Slim Twin

Еще один нагревательный мат с тонким двужильным кабелем (3,5 мм), закрепленным на сетке. Кабель защищен прочной изоляцией. Размер одного мата 200х50 см. Такой мат может прогреть 1 м2.

При укладке можно не использовать стяжку. Доступная цена – 1750 рублей.

Национальный комфорт ПНК 220

Пленочный теплый пол российского производства. Представляет собой тонкую (0,34мм) пленку, в которую вмонтированы карбоновые элементы. Размер пленки 200х50 см. Мощность нагревателя 220 ВТ. В комплект входят:

зажимы;
изоляционный скотч;
установочный провод.

1800 рублей

Electrolux EEFM 2-150-2

Нагревательный мат производства Израиля. В качестве основы – самоклеящаяся сетка, к которой прикреплен кабель с шагом 4,7 см. Толщина конструкции 3,5 мм.

Можно встраивать в слой плиточного клея. Размеры изделия 400х50 см. Рассчитан на 2 м2. Удельная мощность составляет 150 Вт. Срок эксплуатации 50 лет. Цена – 9600 рублей.

Установка электрического пола

К установке приступают после выбора оптимальной для данного помещения модели и расчета требуемой мощности нагрева.

Далее составляют схему расположения нагревающих элементов. На ней должны быть указаны места нахождения мебели, стационарной бытовой техники, подключений системы к питанию и управляющему блоку.

Нагреватели располагают таким образом, чтобы в будущем предметы интерьера их не экранировали. В противном случае отражающаяся от их поверхности тепловая энергия будет способствовать перегреву кабеля и постоянная повышенная температура рано или поздно выведет его из строя.

Схема подключения электрического теплого пола зависит от выбранной модели. Однако подключение всегда выполняют через терморегулятор, который способствует существенной экономии электроэнергии, затраченной на обогрев помещения. Обычно схема, по которой должны подключаться провода, бывает указана на корпусе или техпаспорте терморегулятора. Монтаж термостата достаточно прост и выполнить его можно своими руками. В одножильной конструкции систему подключают подводом «холодного» конца нагревающего кабеля к термостату. В случае двужильной – цепь замыкают соединением одного кабеля к другому на концевом участке. Пленочные элементы коммутируют четко в соответствии с инструкцией.

Особенности монтажных работ

Перед тем, как сделать теплый пол в ванной комнате, необходимо учесть следующие моменты:

Основание. Рабочую поверхность требуется выровнять и почистить: присутствующие неровности не должны превышать 10 мм.

Чтобы теплоизоляционная прослойка не деформировалась, черновое основание обычно выравнивается тонким слоем песчано-цементного раствора.Подготовительные мероприятия. Готовясь к укладке теплоизоляционного материала, необходимо проверить, разрешается ли проектом дома монтировать теплые полы в помещении ванной.

Если подобное разрешение имеется, то поверх почищенного и выровненного основания проводится укладка паро- и гидроизоляции рулонного, обмазочного или наливного типа.

При использовании наливного слоя на битумной основе необходимо дождаться полного его высыхания, прежде чем монтировать пенополистирольную теплоизоляцию.

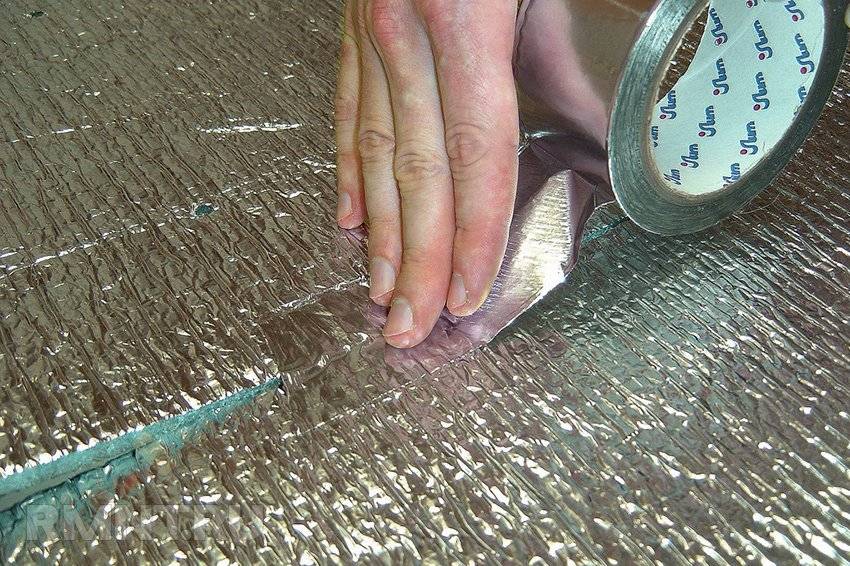

Теплоизоляционный слой. Для теплоизоляции теплых полов в ванной можно применить пенополистирол, жесткие минеральные плиты, пробковый утеплитель или специальную фольгу. Особенно способствует увеличению эффективности электрических полов применение отражающей алюминиевой фольги.

Однако следует избегать использования фольгированного материала без дополнительного защитного слоя. Дело в том, что в растворе стяжки зачастую присутствует щелочь, которая быстро разъедает алюминий. Как следствие, такие полы будут нуждаться в частом ремонте.

Из такой фольги, как правило, обустраивают пароизоляционный слой: под цементно-песчаную стяжку ее лучше не укладывать. Алюминиевые отражающие утеплители разрешается применять только под стяжками на гипсовой основе (фольга в таких случаях должна быть достаточно толстой).

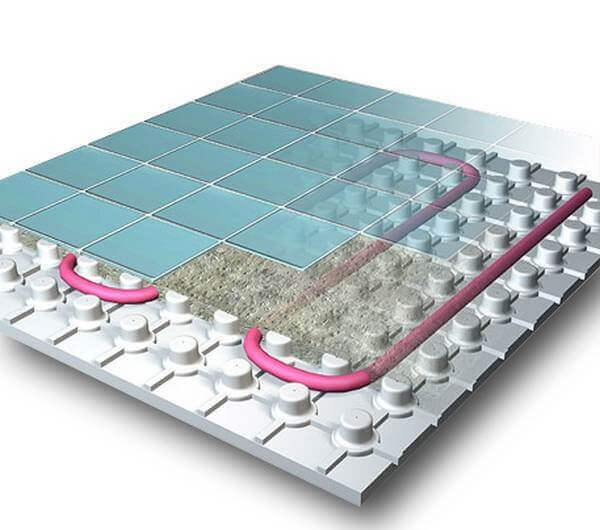

Очень удобным вариантом, как положить теплый пол в ванной, является использование готовых изоляционных плит.

Как правило, они оснащаются специальными посадочными местами для нагревающих кабелей, что заметно упрощает работу.

Монтируя этот утеплитель, важно соблюдать максимальную плотность укладки, т. к

любая щель или зазор становится местом утечки тепла.

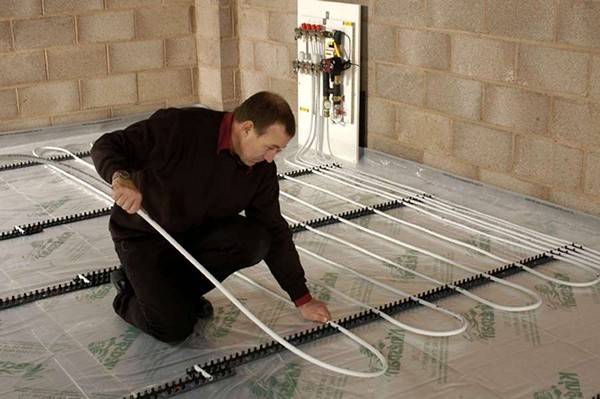

Монтаж труб и заливка стяжки

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью

Разновидности систем

Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.

Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.

Водяные

Отопительная система такого типа подходит для прогрева больших помещений. Основной элемент, создающий тепло — вмонтированная сеть труб, наполненных горячей водой и расположенных по периметру всего помещения. Большое значение отводится материалу, проводящему тепло от трубы плитке, обычно используют бетонное или деревянное основание.

Основное преимущество водяного пола – равномерный прогрев помещения, а не только его верхнего слоя. Также достоинствами данного типа называют:

Безопасность.
Обеспечивает равномерный прогрев помещения, создаёт комфортные условия для человека. Поддерживает оптимальную температуру – 22-24 градуса. По такому полу можно ходить босиком, он не доставляет болевые ощущения.
Низкий уровень электропотребления и качественный прогрев ванной.
Препятствует размножению грибков и плесени, которые могут причинить вред здоровью человека. Высушивает воздух, избавляет ванную от повышенной влажности.
Водопроводные трубы спрятаны под плиткой, поэтому не портят интерьер и не утяжеляют его. Нет помех в виде радиаторов.

Электрические

Электрический пол проигрывает водяному в долговечности и безопасности: присутствует хоть и минимальный, но риск воздействия электрического тока. В то же время, электропол имеет явные преимущества:

Сочетается с любым видом напольного покрытия. В зависимости от толщины материала меняется мощность электрического пола.
Простота монтажа и лёгкость установки кабеля.
Не портит интерьер за счёт отсутствия видимых деталей.
Есть возможность регулировать температуру пола при помощи терморегулятора.
Установка не требует специальных инструментов.
Равномерный прогрев по всей площади помещения.

Электрический пол стоит дороже водяного и может создавать электромагнитное поле. Однако, данный вид отопительной системы является конкурентоспособным и пользуется большой популярностью.

Способы укладки пола под керамическую плитку своими руками

Перекрытия в домах разные. И если на первом этаже это грунт, железобетонная плита или лаговая конструкция, то на промежуточных этажах это только два последних.

Со стяжкой

С грунтом работать сложно, потому что такое основание придется подготавливать:

снимать почву;
выравнивать;
засыпать подушку из песка и щебня, можно заменить гравием.

Проще всего с бетонной плитой перекрытия. У нее прочная поверхность, не совсем ровная, но выровнять несложно. Заливается тонкая стяжка – и все.

С лагами

Самый сложный и затратный метод – формировать систему отопления по лагам. Здесь придется формировать само напольное основания, для чего используются доски, фанера или плиты ОСП. Все материалы должны быть толстыми – 30 мм минимум. Потому что трубу диаметром 16 мм надо будет утапливать в эти материалы, сделав предварительно в них канавки. Труба не должна выступать над деревянным полом.

Настильный метод

Относительно недавно на рынке появился утеплитель из пенополистирола, который называется – профильный. На его поверхности в процессе производства сформированы выступы-бобышки. Последние выполняют функции крепежа. Расстояние между ними стандартное и определяет шаг укладки трубы. Это лучший способ утепления.

На теплоизоляционный материал можно заливать стяжку или укладывать гипсоволоконные листы, которыми выравнивают полы.

Монтаж на профильный утеплитель

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

~~электрический теплый пол теплолюкс~~

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Устройство пленочного теплого ИК-пола

Инфракрасный теплый пол в ванной сделать очень просто. Расстилаются полосы обогревателя, подключаются к терморегулятору, и устраивается чистовой пол.

Керамическая плитка будет подходящим покрытием в таком помещении, но для её укладки на инфракрасную пленку существуют некоторые особенности. Сложность заключается в отсутствие сцепления с пленки плиточным клеем. Известно две основных технологии укладки плитки на ИК-пленку: сухая и мокрая с применением стяжки.

Важно! При укладке теплого инфракрасного пола необходимо внимательно следить, чтобы пленка была не повреждена. Читать также: Мобильный теплый пол под ковер

Читать также: Мобильный теплый пол под ковер

Технология «сухой» укладки плитки на инфракрасный пол

Подготавливается основание, выполняется его очистка от пыли и мусора. Поверхность должна быть ровной;
Укладывается теплоотражающий материал, стыки скрепляются скотчем;
Расстилаются пленочные нагреватели и подсоединяются к электросети;
На поверхность нагревателя укладывается полиэтиленовая пленка в качестве гидробарьера;
В качестве основания под плитку применяются гипсоволоконные (ГВЛ) или стекломагнезитовые (СМЛ) листы

Их следует крепить осторожно, чтобы не повредить ИК-пленку. Такой материал влагоустойчивый, поэтому он хорошо подойдет для эксплуатации в ванной;
На листы наносится «бетоноконтакт» в качестве грунтовки

Это обеспечивает лучшее сцепление с плиточным клеем;
Теперь можно наносить клей и выполнять работы по укладке керамической плитки. Эксплуатация теплого ИК-пола начинается только после полного высыхания всех слоев пирога.

Читать также: Электрический теплый пол под плитку: укладка своими руками

Технология «мокрой» укладки плитки на инфракрасный пол

Выравнивание и очистка чернового пола;
Настил теплоизоляционного слоя; в его качестве может использоваться пробковая подложка;
Настилается теплоотражающий материал;
Укладывается инфракрасная пленка, и делаются выводы к электросети;
Поверх кладут полиэтиленовую пленку в качестве гидробарьера;
Затем монтируется грубая малярная сетка для армирования стяжки;
Наносится грунтовка «бетоноконтакт» на поверхность сетки и пленки;
Укладывается стандартная цементно-песчаная стяжка, на которой размещается термодатчик;
После её высыхания укладывается керамическая плитка.

Читать также: Монтаж пленочного пола: установка ИК теплого пола своими руками

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей.

Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Электрические теплые полы в слой стяжки

Прежде всего правильный выбор теплых полов зависит от объема ремонтных работ. Если вы полностью меняете стяжку, то вам нужны теплые полы одного типа, если же их планируется укладывать только под слой кафельной плитки, то это совсем другой вид теплых полов. Прежде всего давайте остановимся на наиболее капитальном виде теплых полов – укладываемых в стяжку.

Одножильный кабельный теплый пол

Первые теплые электрические полы основывались на использовании так называемого греющего кабеля. Технология данного кабеля выполнена таким образом, что при протекании по нему электрического тока он нагревается.

Тепловая энергия передается поверхности, в которой он уложен, в нашем случае стяжке, а затем отдается окружающему воздуху.

Одножильный греющий кабель

Итак:

Главной особенностью одножильного греющего кабеля является наличие в оболочке только одной жилы. А как известно для протекания электрического тока необходимо не менее двух. Поэтому для подключения такого греющего кабеля необходимо подключить начало и конец кабеля. А значит они должны располагаться в одном месте. Это является главным недостатком одножильного греющего кабеля.
Казалось бы, что тут сложного. Просто берешь начало и конец кабеля, а остальное раскидываешь по комнате в произвольном порядке. Но все не так просто. Дело в том, что греющий кабель плохо устойчив к изгибанию. Радиус допустимого изгибания для кабелей разных фирм может достаточно сильно варьировать, и инструкция по их монтажу четко нормирует это значение.
Еще одним важным аспектом при монтаже является недопустимость соприкосновения и просекания кабелей. Дело в том, что при соприкосновении кабели будут перегреваться и могут перегореть. А для греющего кабеля перегорание на любом участке равносильно выходу из строя всего кабеля.
В то же время одножильный греющий кабель обладает и неоспоримым преимуществом – это цена. Стоимость такого вида теплых полов одна из самых низких и это достаточно часто компенсирует остальные его недостатки.

Двухжильный кабельный теплый пол

Чуть позже одножильных появились их усовершенствованные собратья – двухжильные кабельные полы. Принцип их действия такой же как у одножильных, только в одной оболочке расположено две жилы.

Отличия одно- и двужильного греющего кабеля

Такая конструкция кабеля существенно облегчает монтаж. В то же время требования к радиусу изгиба кабеля и недопустимости их соприкосновения и слишком близкого пролегания еще более жестки.
Но сложность и трудоемкость монтажа не единственный недостаток кабельных теплых полов. Сюда следует отнести и их достаточно большое энергопотребление и наличие электромагнитного излучения. Да оно небольшое, но мобильный телефон и даже радио будут получать помехи. Ну а о вредности его для человека доподлинно пока нечего не известно.
Но кабельные электрические полы — это не только недостатки. Эта технология уже достаточно давно применяется и успела неплохо зарекомендовать себя на практике. Дело в том, что благодаря монтажу кабелей в слой стяжки, такие теплые полы электрические обладают неплохой тепловой емкостью. То есть пол будет долго отдавать тепло даже после отключения греющего кабеля.
Еще одним весомым плюсом является относительно быстрое прогревание таких полов, а также высокая температура нагрева. Дело в том, что далеко не все теплые полы могут похвалиться возможностью нагрева до 70⁰С и выше.

Как правильно сделать электрический теплый пол в ванной
