Особенности монтажа и укладки дренажных труб с геотекстилем

Особенности продукции для дренажа различных фирм

Решив приобрести гофрированную дренажную трубу ПВХ диаметром 400 мм, стоит изучить предложения различных производителей. От этого будет зависеть не только стоимость выбираемой продукции, но и ее эксплуатационные характеристики. Предлагаем познакомиться с наиболее популярными товарными знаками, под которыми изготавливают качественные дрены.

При выборе дренажных труб следует изучить предложения ведущих производителей

Дренажные трубы «Перфокор»

Под товарным знаком «Перфокор» дренажные трубы выпускает ООО «Группа Полипластик». Компания предлагает двухслойные дрены, изготавливаемые из ПНД. Для повышения стойкости наружная поверхность выполняется с гофрами, а внутренняя, для легкого стока жидкости, – гладкой.

Производитель предлагает изделия различного типоразмера. У труб диаметром 100÷200 мм толщина стенки 2,8 мм. При превышении поперечных размеров 250 мм толщина стенки составляет 4 мм. Длина готовых дренов составляет 6 м. Продукция с небольшим поперечным размером может поставляться в бухтах.

«Перфокор» – дрены неизменно высокого качества

Продукция «Корсис»

Двухслойные дрены, изготавливаемые из полиэтилена. Используемая технология соэкструзии позволяет гарантировать высокое качество всех выпускаемых изделий.

Продукция для отвода воды представлена широким модельным рядом с поперечными размерами 100÷1200 мм. Трубы диаметром от 250 мм и меньше изготавливаются без раструбов. Системы с элементами, имеющими диаметр 315 мм и больше, предполагают раструбное соединение. В зависимости от существующей потребности можно заказать дрены длиной 6 или 12 м.

Трубы «Корсис» могут иметь большой диаметр

Изделия «Прагма»

В процессе изготовления дренов компания-производитель использует специальную технологию предварительной подготовки материала, используемого в процессе производства. Это позволяет повысить кольцевую прочность труб, которые в последствие могут использоваться для монтажа систем глубокого и сверхглубокого заложения.

Дренажные трубы «Прагма» имеют различные типоразмеры (диаметр 160÷1140 мм) и отвечают требованиям российских и европейских стандартов. Бывают одно- и двухслойными. Соединение дренажных труб между собой осуществляется с помощью раструбов с уплотнением резиновыми манжетами.

«Прагма» отвечают европейским и российским стандартам

Трубы «Софтрок»

Дренажные отрубы высокого качества, не предъявляющие особых требований к выполнению монтажных работ. Отличаются высокой стоимостью и низкими затратами на монтаж.

Комплектуются фильтром с геосинтетическим наполнителем, на который сверху надевается чехол из геотекстиля

Для качественного и своевременного отвода воды при монтаже следует особое внимание уделять уклону дренажной трубы. На 3 пог. м монтируемого дренажа предусматривается уклон минимуму 2,5 мм

Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт

м монтируемого дренажа предусматривается уклон минимуму 2,5 мм. Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт.

Дрены «Софтрок» – многокомпонентная система

Дрены «Uponor»

Продукция финского производителя идеальна для систем, предназначены для отвода большого объема воды. Ее включают в состав ливневой канализации неглубокого заложения. Для сопротивления внешнему воздействию конструкцию дренажные трубы имеют специальные ребра жесткости. Полиэтилен высокого качества обеспечивает продолжительный срок службы дренажной системы. Для формирования дренажа требуемого размера и конфигурации производитель предлагает широкий ассортимент фасонных изделий.

Фасонные изделия позволят сформировать дренаж нужной конфигурации

Компания предлагает однослойные изделия диаметром 50÷160 мм и дрены с кокосовым фильтром с поперечными размерами 50÷125 мм.

Особенности монтажа

Чтобы трубы с геотекстильным слоем прослужили заявленный производителем период времени, необходимо правильно уложить их в подготовленные траншеи. Как правильно укладывать дренажные трубы с защитным слоем?

При выполнении работы необходимо придерживаться следующих рекомендаций:

1. для правильного самостоятельного стока волы необходимо соблюдать угол наклона траншеи в 2° (2 см на погонный метр длины системы при диаметре 110 мм).

Если в силу каких-либо факторов, например, неровности участка, с которого планируется водоотведение, соблюдение данного условия невозможно, то в состав дренажной системы необходимо включить дренажный насос для откачки воды. В противном случае постоянное затопление дренажа приведет к сокращению срока эксплуатации фильтрующего материала;

Рекомендуемый угол наклона в зависимости от диаметра

2. для корректной укладки требуется выкапывать траншеи глубиной ниже глубины промерзания региона, что защитит трубы от низких температур и шириной на 40 см – 50 см больше их диаметра;
3. дно траншеи должно быть максимально выровнено, чтобы избежать образования зоны застоя воды. Бока траншеи можно укрепить любым армирующим материалом, в том числе и геотканью;

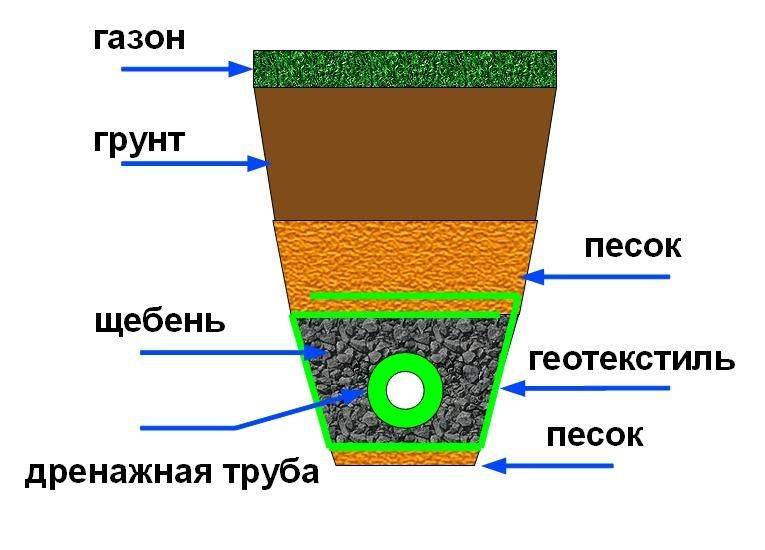

4. для распределения нагрузки на обустраивается песчаная подушка и укладывается слой щебня, позволяющего также производить дополнительную фильтрацию;

Последовательность укладки

5. укладка начинается от сборного (дренажного) колодца. В местах смены направления прокладки или места соединения нескольких трубопроводов устанавливаются ревизионные колодцы. При сборке используются специальные фитинги, изготовленные из аналогичного материала;

Колодец для проведения профилактических работ

Соединительные фитинги укрываются геотекстилем дополнительно.

6. укладка труб с частичной перфорацией производится отверстиями вверх.

Как самостоятельно подобрать трубы для дренажной системы с геотекстилем и с высоким уровнем пропускной способности, смотрите на видео.

Защитный слой из геотекстиля имеет толщину до 1,8 мм. По этой причине при выполнении монтажных работ, при транспортировке и хранении требуется быть предельно аккуратным, что бы полностью исключить возможность повреждения фильтра.

В случае образования прорыва геоткани требуется дополнительная фильтрация системы любым наиболее подходящим способом.

Какую выбрать дренажную систему: скрытую или поверхностную

Выбор способа монтажа зависит не только от финансовых возможностей, но и от особенностей почвы, периметра усадьбы и эстетических пожеланий. Скрытый водоотвод применяется для экономии пространства и использования его в своих целях. Глубинная прокладка не портит ландшафт и отличается хорошей производительностью.

Дренаж может устанавливаться как вокруг всей территории, так и по периметру фундамента. Цена скрытого дренажа немного выше, чем поверхностного, но траты полностью окупают себя.

Установка поверхностного осушительного канала предпочтительна для глинистого грунта, где после осадков образовываются лужи и застой грунтовых вод. Затраты на его установку значительно ниже, нет необходимости в оборудовании смотровых колодцев.

Суть работы заключается в создании траншеи по всему периметру двора, куда укладываются специальные лотки. Сверху траншея закрывается решетками и при необходимости их можно легко снять для очистки канала.

Основательно подойдя к выбору дренажных труб и монтажу водоотвода, можно обезопасить свой дом от разрушения, сезонного затопления погребов, порчи грибком и плесенью сооружений. Отсутствие застоя воды позволит провести высадку растений, исключив при этом порчу корней и их гниение. Дренажные устройства легко вписываются в ландшафт дачи и не требуют больших затрат на обслуживание.

Разновидности дренажных конструкций

• Дренажный колодец для септика. Колодцы для дренажа, которые применяются в том случае, если почвенные и паводковые воды имеют глубокое залегание. Устройство является обычным колодцем, который не имеет дна. Для того, чтобы создать такие конструкции применяют кольца, сделанные из железобетона. Сейчас они применяются гораздо реже.
• Фильтрационное поле для септика. Этот тип дренажа применяется тогда, когда подземные воды имеют высокий уровень. Эта конструкция включает в себя специальные трубопроводы, которые располагаются в верхних грунтовых слоях. Производительность устройства зависит от длины трубопроводов. Площадь всей смонтированной конструкции может составлять несколько сот квадратных метров.

Фильтрационное поле еще называют полем аэрацииИсточник territory-garden.ru

Изготовление закрытого дренажа

Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:

• разработать схему системы водоотвода;
• подготовить все необходимые материалы и инструменты;
• выполнить укладку системы по рекомендованной технологии.

Разработка схемы

Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:

• расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
• до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
• глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
• минимальная ширина траншей – 0,35 м;
• расстояние между соседними траншеями должно составлять не менее 10 м;
• не рекомендуется укладывать трубы в местах проезда машин и иной техники;
• в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

Схема дренажной системы

По схеме определяются количество труб, смотровых колодцев и иных элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;

Виды дренажных труб и область их применения

• фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
• смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
• сборный или дренажный колодец из пластика или бетонных колец;
• геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
• песок;
• гравий мелкой фракции.

Для выполнения работы потребуются:

• труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
• дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
• инструменты для разметки: рулетка, деревянные колышки;
• строительный уровень;
• лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
• инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

1. разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
2. выкапывание траншей и ям для расположения колодцев;

Подготовка траншей для труб и колодцев

При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.

1. установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.

Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;

Установка дренажного колодца для сбора и утилизации стоков

1. установка смотровых колодцев;

Установка колодца для контроля за состоянием системы

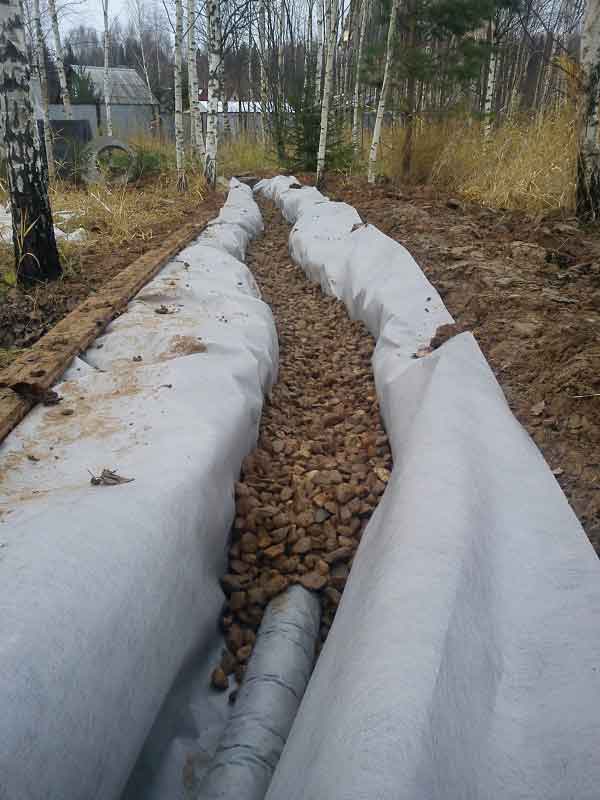

1. закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
2. укладка защитного материала (геотекстиля);
3. засыпка подготовленных траншей на 25 – 30 см слоем гравия;

Подготовка траншей для укладки труб

1. сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;

Прокладка дренажного трубопровода

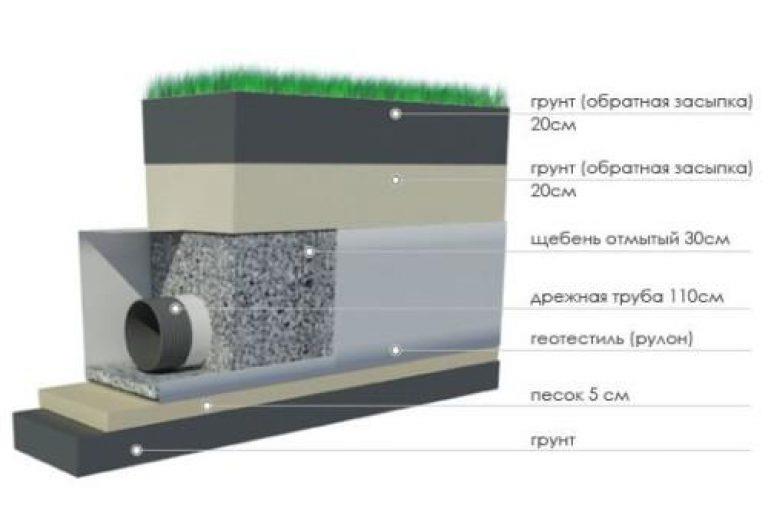

1. защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
2. обратная засыпка и утрамбовка грунта;
3. декорирование (при необходимости).

Подробнее о прокладке глубинного дренажа смотрите на видео.

Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

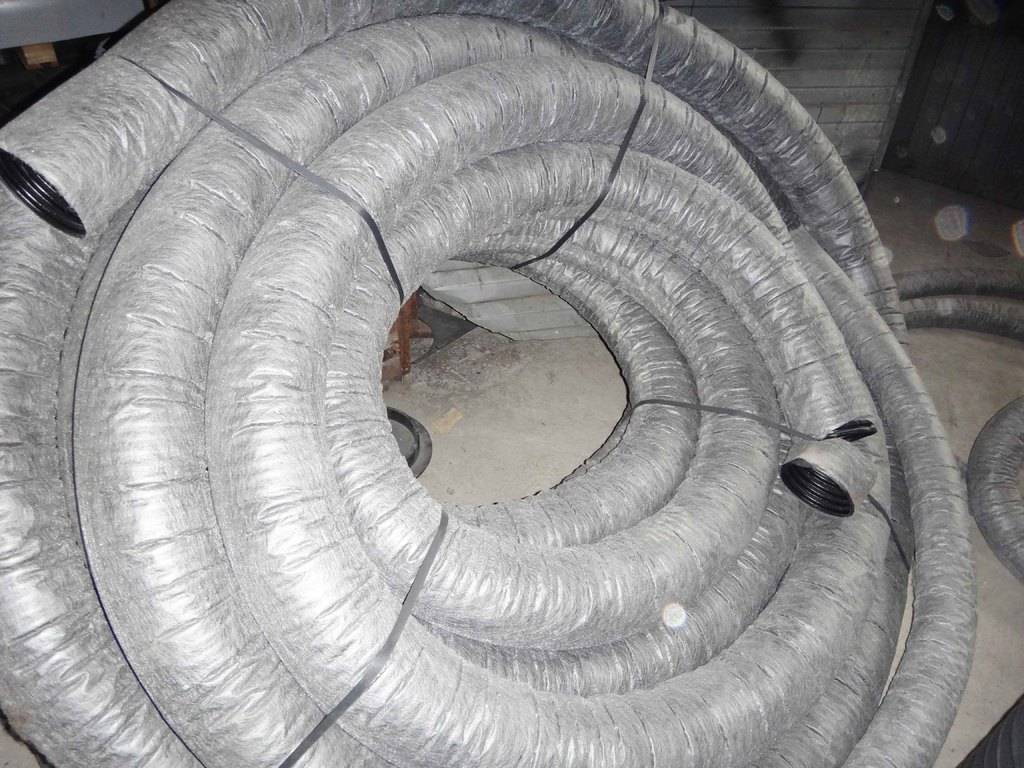

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
