Устройство классического пристенного дренажа под фундамент

Виды дренажа

Обустроить дренажную систему вокруг фундамента можно разными способами, наиболее оптимальный из которых определяется на этапе проектирования.

Пристенный

Система пристенного дренажа используется во время строительства объектов на глинистых почвах. Отличительные особенности объясняют ее применение чаще остальных.

Устройство пристенного дренажа выполняется по периметру фундаментной основы на некотором расстоянии. Размеры такого промежутка определяются индивидуально, при этом учитывается ширина фундаментной основы и места, где размещаются смотровые колодцы.

Пластовый

Из числа вариантов устройства дренажей, которые применяются на практике, наибольшим эксплуатационным опытом отличается именно этот вид. Изначально пластовый дренаж под фундаментную плиту устраивали на сложном участке, выделенном под строительство. Но со временем этот вид внедрили при возведении фундаментных конструкций различного типа и уровня сложности.

С обустройством пластовой дренажной системы под плитный фундамент здания стоимость проведения работ снижается. Основная причина заключается в том, что подстилающий щебневый слой уже предусмотрен проектной документацией. А вот для ленточного или столбчатого фундамента приходится выполнять обратную засыпку конструкции изнутри.

Технология обустройства пластовой дренажной системы достаточно проста, необходимо только во время рытья котлована соблюсти два основных требования:

  • глубина котлована увеличивается на один метр по отношению к габаритам объекта;
  • дно устраивается с небольшим уклонным углом от центральной точки к боковым частям будущей фундаментной конструкции.

Вместе с устройством такого дренажа фундамента предусматривается и гидроизоляция, предотвращающая затапливание фильтра и смешивание нерудных пород с почвенным составом. Структура подстилки получается слоистой, что и позволило назвать тип дренажной системы «пластовым».

Решение на обустройство именно такого дренажа для плитного фундамента принимается в случаях наличия одной из причин:

  • на участке имеется несколько водоносных горизонтов, отличающихся своими свойствами;
  • в вертикальном разрезе имеются напорные грунтовые воды;
  • если запланировано опустить подвальное помещение ниже уровня грунтовой влаги;
  • имеются риски капиллярного всасывания воды.

Схему пластового дренажа для плитной фундаментной основы рассчитывают и разрабатывают проектировщики, учитывая при этом особенности участка и характеристики будущего здания.

Кольцевой

Чтобы осушить почву и ликвидировать подтопление подвального помещения или цокольного этажа, устраивают кольцевой дренаж для фундамента. Он позволяет снизить уровень залегания грунтовой воды.

Получив нужную информацию, проектировщики определяют параметры обустраиваемого дренажа:

  • рассчитываются размеры дисперсионных воронок;
  • определяется оптимальное сечение дрена по притоку;
  • назначается расстояние от кольца дрена до фундаментной подошвы.

В обязательном порядке при выполнении расчетов учитывается факт наличия в водных потоках переносимых ими взвешенных частиц, что приводит к засорению дренажа и выводу его из строя. Данная особенность в проект закладывается в обязательном порядке.

При устройстве кольцевой дренажной системы для фундамента дома необходимо меньшее количество щебня по сравнению с пластовым типом.

Зачем нужен дренаж вокруг дома

Вода, столь необходимая нам для жизни — враг подземных строительных конструкций и коммуникаций. И не только потому, что угрожает подмыть фундамент, сделать сырым подвал или даже затопить его. Почти вся территория России, Украины, Белоруссии и Казахстана лежит в климатических зонах, для которых характерны суровые зимы и большая глубина промерзания грунта.Почва и практически все типы грунтов, кроме некоторых скальных, накапливают и удерживают влагу в немалых количествах. После осенних дождей верхний слой грунта оказывается переувлажнённым, поднимается сезонный уровень грунтовых вод (УГВ). Лёд, в который вода превращается при минусовых температурах, расширяется по сравнению с первоначальным объёмом жидкости. Если вода проникла в поры бетона или кирпича, при каждом замерзании она понемногу разрывает бетон или кладку изнутри. Процесс этот идёт мало заметно, но с годами неумолимо разрушает строительные материалы, обладающие открытыми порами.

Другой разрушающий фактор — морозное «пучение» грунтов. Зимой расширяется и грунт, насыщенный влагой. Расширение (пучение) тем больше, чем выше влагосодержание грунтов. Песок, гравий имеют минимальное расширение, глины и суглинки — максимальное. Силы морозного пучения весьма велики и оказывают ощутимое воздействие на подземные конструкции. Если влажный пучинистый грунт промерзает ниже глубины заложения фундамента, конструкция подвергается мощному давлению снизу, расширяющийся грунт стремится выдавить её на поверхность. Треснувшие фундаментные ленты, перекошенные столбчатые основания домов, покосившиеся каменные заборы, не закрывающиеся ворота и калитки, «порванные» подземные коммуникации — свидетельство подобных воздействий. «Выпучивает» и дорожки, отмостку. Конечно, заглубление подземных строительных конструкций ниже глубины промерзания, их утепление и другие приёмы минимизируют воздействие сил морозного пучения. Но отвод излишней грунтовой влаги от фундамента безусловно положительно сказывается на долговечности здания.

Различные типы отведения воды от здания. Справа — поверхностная, с помощью наружных лотков. Слева — подземная, дренирование грунта

Типы дренажа зданий

Для отведения от дома поверхностных (дождевых и талых) вод служит отмостка и (или) система ливне отводов. Влагу, ушедшую в почву и грунт, отводят дренированием. Основные типы дренажа зданий:

  • Внутренний дренаж фундамента устраивается внутри периметра наружных стен по всей площади здания. Рекомендуется при строительстве относительно просторных подвалов при высоком уровне грунтовых вод под ними.
  • Наружный дренаж фундамента устраивается вдоль наружных стен зданий с подвалами и без оных.

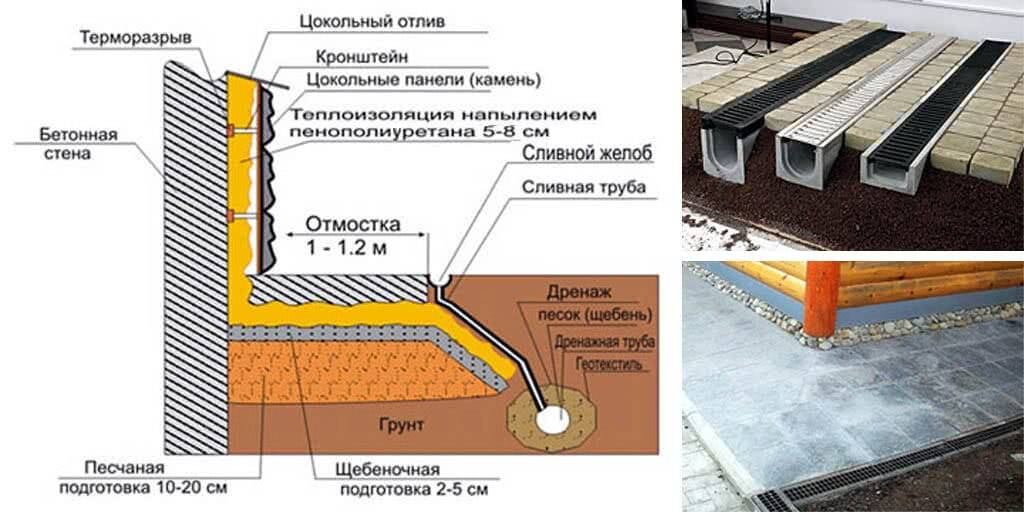

  • Дренаж отмостки прокладывают по её наружному контуру. Задача — собрать дождевую воду, которая стекает с покрытия в почву и грунт, отвести её подальше от здания.
  • Подземная ливневая система не является элементом дренажа, но она служит тем же целям, отводит осадки от здания.

На практике для одного здания часто совмещают различные типы, сочетая их с общим дренажом земельного участка и подземным ливне отводом.

Схема комбинированного водоотведения от здания, включающего в себя подземную ливневую систему и дренаж отмостки

Когда стоит делать дренаж отмостки

Сухой грунт под зданием — это всегда хорошо. Поэтому дренаж отмосткииифундамента —в любом случае благо, он способствует продлению срока службы здания и элементов благоустройства. Однако его устройство стоит денег и не всегда затраты можно считать оправданными. Мы не видим большого смысла в дренировании отмостки, когда крыша оборудована системой ливне стоков, а вода от них отводится от здания по поверхностным лоткам либо расположенным под землёй трубам.

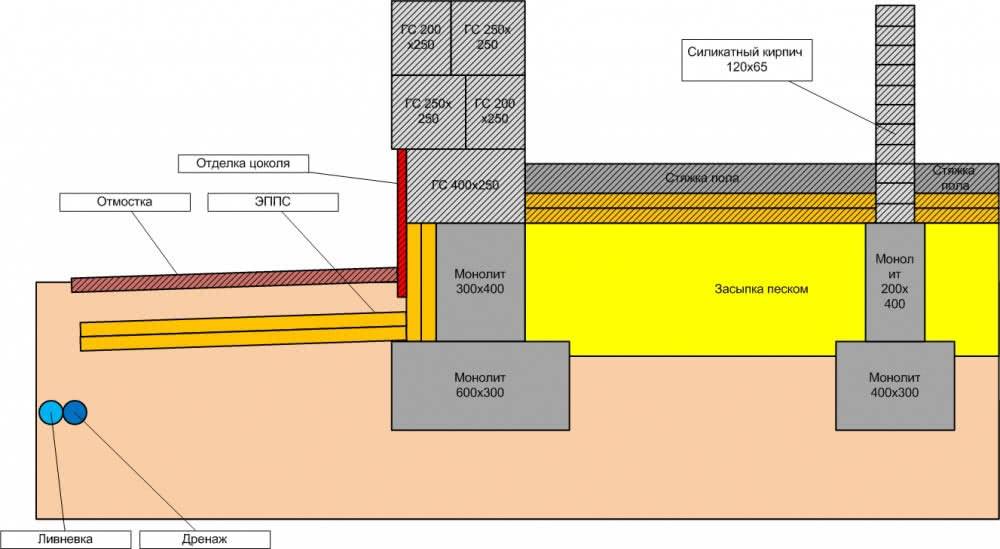

Для неглубоких фундаментов, например плитного, дренирование отмостки полностью заменяет дренаж фундамента. Перфорированные трубы (10) размещаются в слое ПГС (9), который одновременно служит подсыпкой для железобетонной плиты (1), отмостки (8) и самого дренажа. Наружное утепление (4) фундамента и отмостки не только снижает расходы на отопление, но и не даёт грунту зимой замёрзнуть, что исключает воздействие сил морозного пучения на конструкцию

Отмостка выполнена не сплошной монолитной, а вымощена тротуарной плиткой, колотым камнем либо иным штучным материалом.

Задача дренирования — не допустить проникновения в грунт вблизи дома стекающих с крыши ливневых вод. Отвод излишней влаги подальше от здания не только позволит сохранить сухим подвал (если он есть), продлить срок службы фундамента, но и предотвратить деформацию самой отмостки.

Виды дренажа

В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.

У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги

Пристенный дренаж

Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.

Трубы пристенного дренажа следует укладывать глубже основания фундамента

Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.

Кольцевой дренаж

При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).

Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома

Пластовый дренаж

При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.

Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.

Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства

Устройство дренажной системы своими руками

Если в проект дома, вопреки требованиям СНИП, не была включена дренажная система, и при строительстве здания никто не заметил этот серьезный просчет, есть возможность исправить ситуацию. На просторах Интернета можно легко найти проект пристенного дренажа фундамента. Фото и видеоматериалы помогут увидеть поэтапное устройство дренажа в исполнении опытных строителей. А люди, для которых проектирование подобных систем является работой, а не увлечением, с удовольствием расскажут обо всех возможных сложностях и нюансах.

Устройство пристенного дренажа начинается с подготовки места для укладки водоотводных труб – дренов

На данном этапе очень важно соблюсти необходимый для эффективного функционирования системы, уклон. Используя лазерный нивелир, необходимо провести промер участка и обозначить места перепада высот вешками. Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок

Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок

В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу

Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок. В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу.

Если используются дренажные трубы с установленными промышленным способом фильтрами из геотекстиля или кокосового волокна, укладку можно проводить прямо на песчаное ложе.

При использовании дренов без фильтров, на песчаное ложе укладывается полотнище из геотекстиля. Оно будет исполнять роль фильтра. На полотно укладывается слой мелкого гравия, основное предназначение которого состоит в увеличении фильтрующей поверхности дренажа. Далее укладывается труба водоотвода, причем очень важна ориентация перфорированных отверстий.

Они должны располагаться по правой и левой стороне трубы. Не перфорированная часть должна быть обращена в сторону песчаного ложа. Сверху уложенной дрены так же насыпается слой гравия толщиной три – пять сантиметров.

Выступающие края полотнища заворачиваются внахлест и фиксируются с помощью пластиковых стяжных лент, капронового шнура или нити, изготовленной из любого синтетического материала. Дело в том, что пластик и синтетика не поддается разрушающему влиянию влаги, в отличии от материалов органического происхождения.

Полученный рулет засыпается песком, который является одним из лучших вариантов грунта для обратной засыпки. К тому же, фильтрующие свойства песчаной подушки значительно увеличивают эффективность дренажной системы в целом.

Одним из важных условий долгого и безаварийного функционирования дренажной системы является хорошая проходимость перфорированных отверстий в дренажных трубах

Для соблюдения этого условия необходимо обращать особое внимание на плотность обвертки труб полотнищем геотекстиля и надежность фиксации

В местах соединения дренажных труб, по углам здания устраиваются смотровые, они же по совмещению сборные, колодцы. Основное их предназначение – визуальный осмотр, и при необходимости, очистка дренажной системы.

Смотровой колодец можно устроить самостоятельно, изготовив бетонную отливку, использовать пластиковые трубы большого диаметра, или воспользоваться пластиковыми колодцами заводского изготовления. Наиболее простой и дешевый вариант – пластиковые трубы. Наиболее функциональный – люки и колодцы заводского изготовления.

Если точка отвода воды расположена выше уровня откачного колодца, возникает необходимость в использовании дополнительного насосного оборудования.

При устройстве пристенного дренажа фундамента важно не забыть уложить слой утепляющего материала и сделать бетонную отмостку шириной не менее пятидесяти сантиметров от стены дома. Пристенный дренаж готов. Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

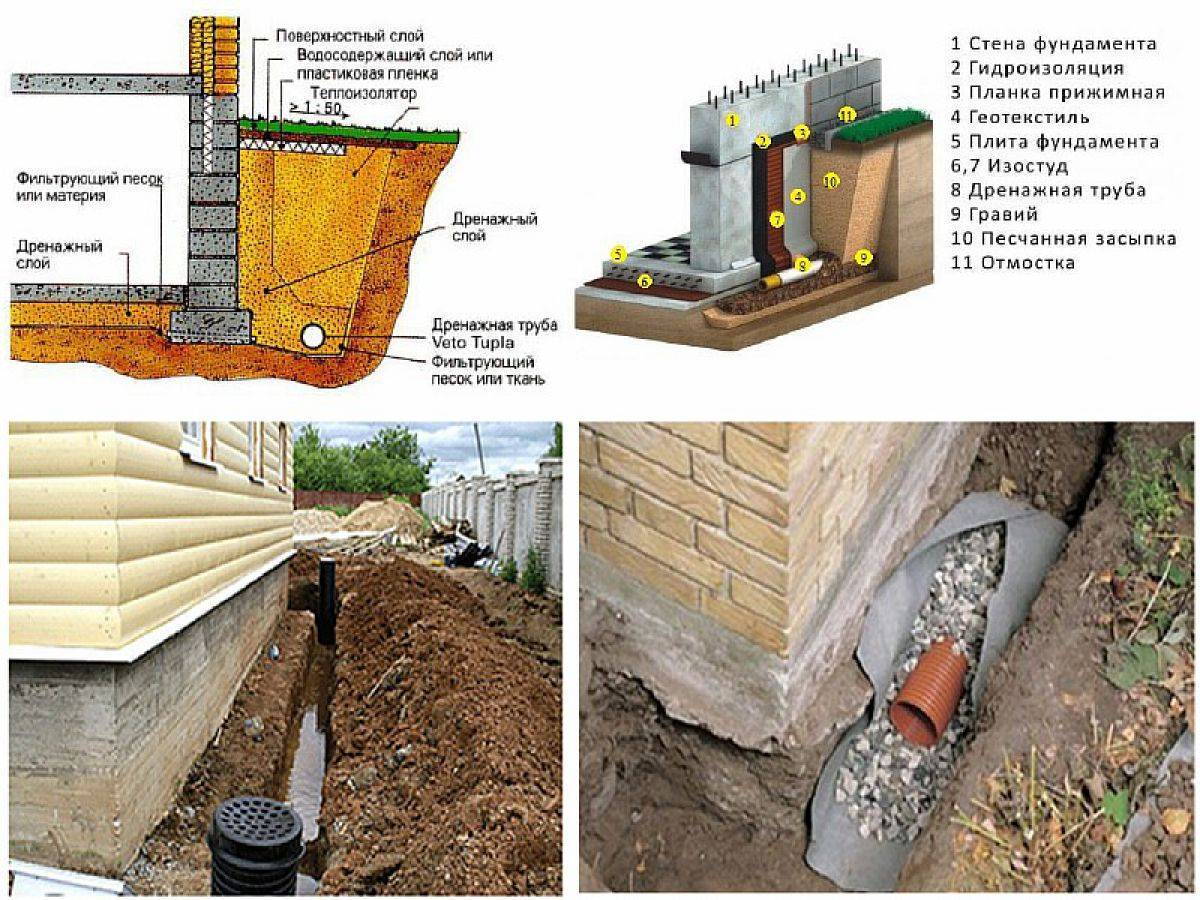

Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пристенный дренаж готов. Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом.

http://profibrus.ru

Нужен ли пристенный дренаж вокруг фундамента дома?

Многие застройщики решают строить дом с подвалом. Стоимость строительства подвала сравнима с затратами на сооружение обычного этажа.

В подвале можно располагать только не жилые, вспомогательные помещения — прачечную, тренажерный зал, сауну, котельную, мастерскую, кладовку и т.п. Все эти помещения с лучшим комфортом и удобством разместились бы и на обычном этаже или мансарде.

В недалеком прошлом дома было принято строить на ленточных фундаментах глубокого заложения. Устройство в таком доме подвала действительно было выгодно — фундамент выполнял роль наружных стен помещений подвала.

Применение в современном малоэтажном строительстве облегченных конструкций и мелко заглубленных фундаментов делает не выгодным устройство в доме подвала.

Тем не менее, любители традиций и основательности не редко выбирают дом с подвалом на ленточном фундаменте глубокого заложения. Чтобы комфортно пользоваться помещениями в подвале, подвал необходимо защитить от грунтовой влаги.

Как защитить подвал или цокольный этаж от воды и сырости

Вода в грунте присутствует постоянно. Уровень грунтовых вод, количество верховодки, влажность грунта на участке меняются по сезонам года и зависят от строения и свойств грунта, количества осадков, рельефа местности и вида покрытия на участке.

Если дом расположен на склоне, то, как правило, необходим отвод от дома воды, стекающей по склону. Вода по склону стекает как по поверхности, так и по подземным горизонтам.

Для защиты подвала от воды устраивают два рубежа обороны:

  1. Кольцевой дренаж вокруг дома, на уровне подошвы фундамента, который перехватывает и отводит от стен подвала большую часть воды, стремящейся затопить подвал.
  2. Гидроизоляцию стен и пола подвала, предназначенную в основном для защиты от капиллярной влаги грунта.

Только гидроизоляция подвала, без устройства дренажа, приводит к тому, что вода все равно дырочку находит. Если не сразу, то через несколько лет. Сырой подвал — деньги на ветер.

Если решили сделать в доме подвал или цокольный этаж, то пристенный дренаж рекомендую сделать обязательно, не пожалеете.

Пристенный дренаж делается одновременно с устройством фундамента. Его стоимость минимальна, по сравнению с затратами на защиту от воды уже затопленного или сырого подвала.

Если хотите рискнуть, сэкономить на устройстве дренажа и отказаться от его устройства, то проведите тщательные изыскания. Оцените сезонные колебания уровня грунтовых вод на участке. Появляется ли весной верховодка. Узнайте у соседей, есть ли у них дренаж, топит ли у них подвал.

Отсутствие дренажа, как правило, потребует усиления гидроизоляции фундамента и увеличения расходов на её устройство.

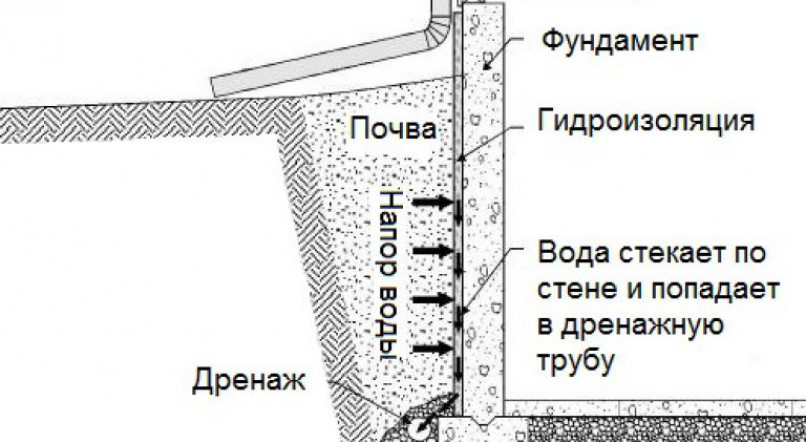

Конструкция пристенного дренажа приспособлена исключительно для того, чтобы защитить подвал или цокольный этаж от воды. Если необходимо решить другие задачи, например понизить уровень грунтовых вод на всем участке или уменьшить насыщенность водой пучинистого грунта в основании фундамента , то используют другие виды дренажа.

Устройство пристенного дренажа вокруг подвала, как правило, обязательно:

  • При постоянном или сезонном подъеме уровня грунтовых вод выше подошвы фундамента.
  • Если на участке весной появляется верховодка.

    Устройство дренажа обязательно, если сезонный уровень грунтовых вод (УГВ) или верховодки бывает выше подошвы фундамента.

  • Для дома, расположенного на склоне, со стороны набегающей по склону воды.
  • Если на участке имеется водонепроницаемый слой грунта.

Последнее условие вызвано вот чем. Грунтовую подушку фундамента и пазухи котлована под фундамент для уменьшения сил морозного пучения обычно засыпают водопроницаемым грунтом. Если грунт на участке водонепроницаемый, то поверхностные воды будут просачиваться в водопроницаемую засыпку фундамента и там накапливаться.

Куда направлять воду с крыши

Вода, стекающая с крыши по водосточным трубам не должна просачиваться в грунт рядом со стенами дома.

Можно встретить описание устройства системы водоотвода, которая направляет воду с крыши в трубы пристенного дренажа. Трубы пристенного дренажа в этом случае имеют двойное назначение — служат и для сбора подземных вод вокруг фундамента и для транспортировки воды с крыши.

Использование дырявых труб пристенного дренажа еще и для перемещения воды с крыши довольно рисковано, и обычно кончается затоплением подвала во время сильного дождя.

Лучше всего для отвода воды с крыши и поверхностных стоков с площадок на участке выполнить отдельную систему водоотвода.

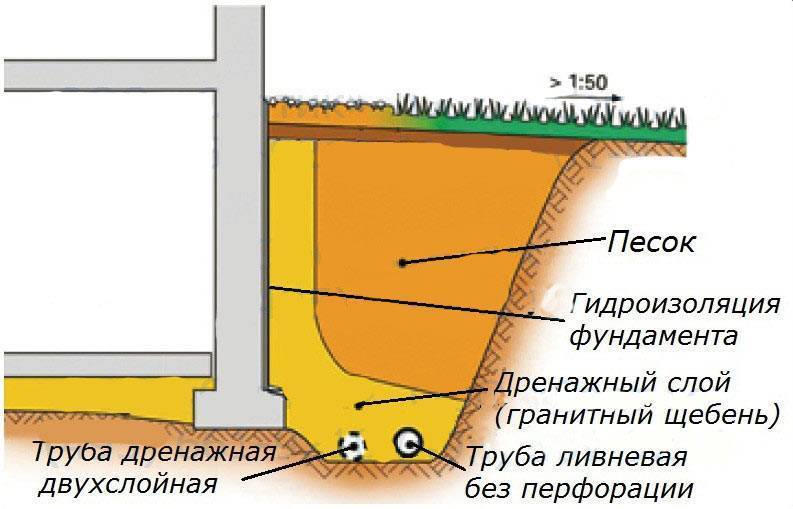

Пристенный дренаж вокруг фундамента дома в разрезе.

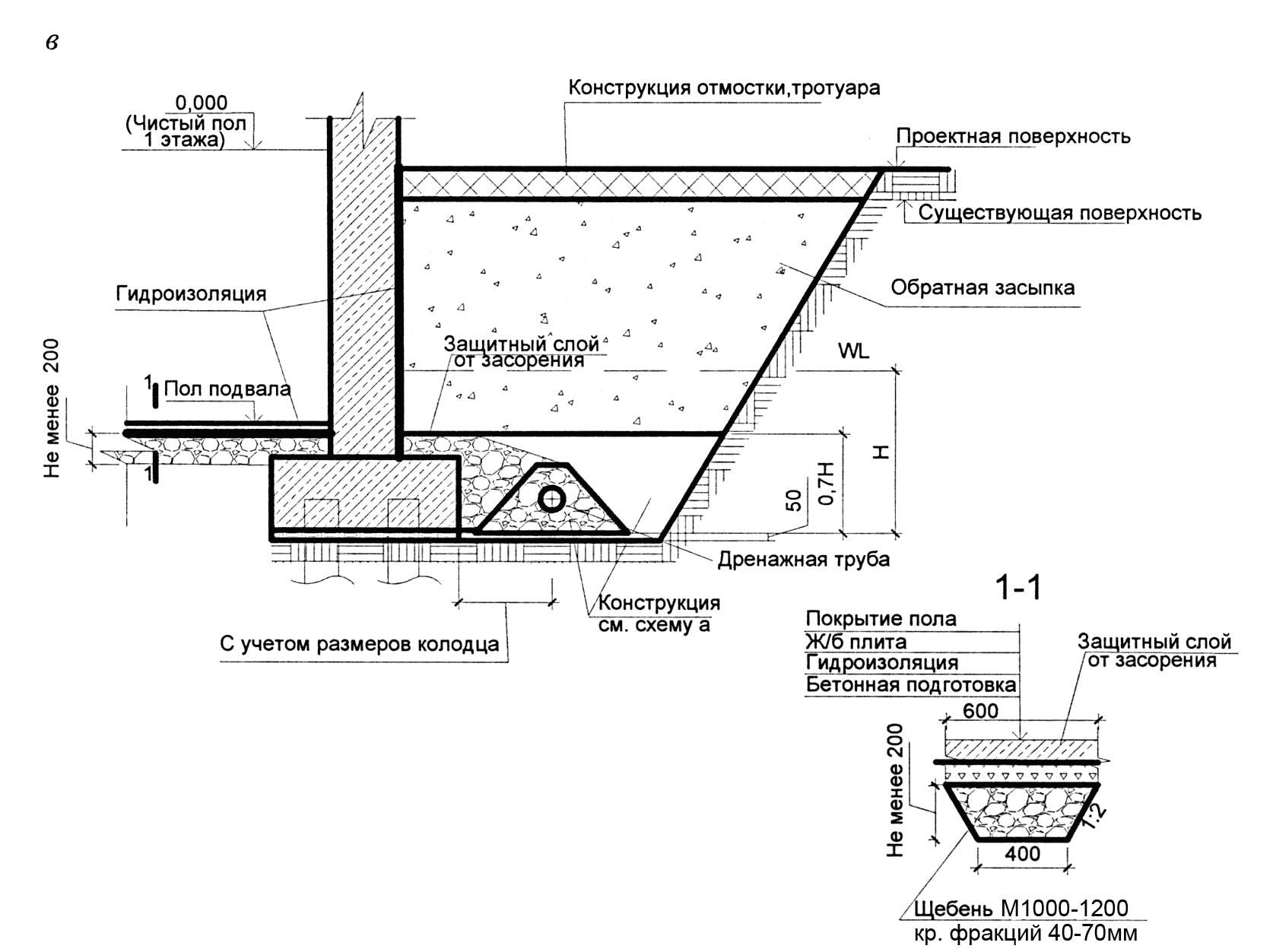

Разрез пристенного дренажа вокруг фундамента дома

Советы и рекомендации

Избежать ошибки при монтаже дренажной системы своими руками помогут рекомендации от специалистов:

  • Нельзя соединять в одну схему сточную канализацию и пристенную водоотводящую систему. При обильных осадках может возникнуть эффект обратного потока. Вода из канализации попадает внутрь перфорированной части и под напором будет просачиваться в почву.
  • Конструкция без дренажной обмотки из геотекстиля прослужит недолго, так как отверстия в трубах быстро забьет песок и мусор.
  • На глиняных почвах применение геотекстиля не эффективно. Материал быстро забивается и перестает пропускать влагу вовнутрь.
  • Выполнить своими руками можно только кольцевую пристенную водоотводящую схему. Монтаж пластиковой дренажной конструкции сложный и требует опыта. Работы лучше доверить специалистам.
  • Дополнительная гидрозащита фундамента при помощи жидкого стекла или гудрона продлит срок службы основания еще на 20%.
  • Укладка труб осуществляется под углом в 30 — 45 градусов. Для замера рекомендуется использовать нивелир. Если угол наклона недостаточный, то вода будет застаиваться, а значит система быстро заилиться, засориться.
  • Пристенный дренаж защищает баню от осадочной влажности всего на 20%. Для сбора излишней влаги во время осадков дренаж комбинируют с ливневой канализацией. Не стоит путать эти две системы. Для прокладки ливнёвки используются пластиковые перфорированные трубы оранжевого цвета и специальные водоотводящие лотки.
  • По всему периметру бани или дома делается отмостка. Угол наклона и толщина рассчитываются отдельно.

Раз в сезон обязательно проводится очистка системы. Смотровые колодцы по углам открываются, через них вымывается мусор и песок. Промывка осуществляется при помощи напора воды. Начинать вымывание следует с самой верхней части. После обслуживания смотровые колодцы тщательно закрываются, так как в открытую систему легко попадет крупный мусор, который может забить отвод.

Дренаж фундамента необходим, но выполнять работы лучше сразу после строительства. Иначе придется портить готовый ландшафт, вскрывать дорожки и выкапывать насаждения. Водоотводящая система помогает осушить участок и защитить фундамент от осадочных и грунтовых вод. А наша пошаговая инструкция поможет избежать ошибок при монтаже.

Расчет дренажа

Перед началом работ по осушению рассчитывают глубину заложения, уклон дрен, количество колодцев, уточняют места их размещения. Это поможет избежать ошибок, при которых работа дренажной системы становится малоэффективной или приводит к обратному результату.

Поверхностный дренаж закладывают на небольшую глубину. Уклон желобов не должен быть менее 2 см на 100 см длины в глинистых, 3 см — в песчаных грунтах. Располагают их в местах, где вода стекает по твердым поверхностям — дорожкам, площадкам и рядом с водосточными трубами. Не рекомендуется совмещать с глубинным водоотведением, так как в случае аварийной ситуации объем удаляемой жидкости может превысить во много раз возможности системы.

Схема устройства дренажа фундамента Источник bankfs.ru

При расчете подземного дренажа фундамента дома учитывают две величины:

  1. Глубину промерзания почвы. Укладывать дрены нужно ниже точки, где вода в грунте превращается в лед. Замерзшая в полости трубы влага непроницаема, может разорвать стенки водовода. Показатель определяют согласно региону по СНиП «Строительная климатология», СП 131.13330.2012 или по таблице в Интернете с учетом типа грунта. Например, в Москве нулевая точка в суглинке находится на глубине 120 см. К величине нужно добавить высоту гравийной подушки 20-40 см, т.е. 120+40=160 см.
  2. Глубину подошвы фундамента. Дренаж размещают ниже на 30-50 см. Если основание, например, мелкозаглубленная плита, заложено выше уровня промерзания почвы, то трубу нужно уложить согласно первой расчетной величины, т.е. на глубине не менее 160 см.

После исследования рельефа участка проектируют расположение дрен, смотровых колодцев, приемников воды, соединительных узлов (СНиП 2.06.15-85, 2.04.03-85), зарисовывают схему дренажа фундамента. Учитывают возможность слива воды в канализацию, овраг или откачку насосом в ассенизаторскую машину.

Дренажные колодцы размещают на поворотах и не далее 20 м от них, водосборные — в нижних точках участка. Уклон — 2 см на 100 см водопроводов. Диаметр труб — 110-160 мм. Рассчитывают общую длину дрен, количество соединительных элементов, расход геотекстиля, объем отсыпки для подушки.
