Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

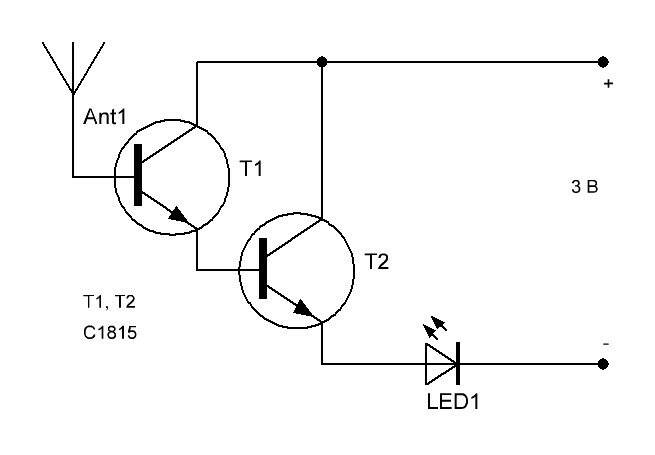

Схема детектора сгоревшей лампы

Детектор состоит из двух транзисторов по схеме Дарлингтона, батареи 3,6 В, светодиода, корпуса и датчика, в дальнейшем именуемого антенной — нескольких сантиметров изолированного провода.

Схема работает по принципу емкостной связи с электрической сетью, усиливая ток улавливаемый антенной и управляя светодиодом.

Входная цепь усилителя замыкается через емкость между элементами, подключенными к эмиттеру оконечного транзистора — (плоская поверхность или батарея от телефона имеет достаточную поверхность) и человеком, держащим корпус детектора, который обычно расположен на потенциале сети ноль.

Таким образом принцип проверки такой же, как и при использовании обычной неоновой лампы, но не нужно контактировать с изолированными компонентами схемы, что значительно ускоряет работу

Обратите внимание, что детектор будет работать только для линий переменного тока

Транзисторы берите практически любые, только проверьте являются ли они транзисторами NPN и обеспечивают ли усиление HFE выше 100.

Даже используя транзисторы с в = 100, можете получить усиление в 10000. Однако с таким большим усилением конечно можно будет обнаружить сетевые кабели через стену в большую глубину, но и помехи пойдут (ложные срабатывания).

Принцип действия и виды устройств

Индикаторы проводки в стене относятся к измерительным приборам. По-другому их называют: детекторы, искатели, определители или сигнализаторы. Существуют различные методики поиска заложенной электросети. В зависимости от них выпускаются различного принципа действия устройства. Единственно, что объединяет различного вида приборы, это их сигнализационные свойства. При фиксации определённого типа сигнала они обязаны оповестить пользователя о его обнаружении.

Сигнализаторы проводки разделяются по принципу своей работы на следующие типы:

  • определяющие электростатический сигнал;
  • обнаруживающие электромагнитные колебания;
  • работающие по аналогии с детекторами металлов;
  • комбинированные.

В зависимости от своей функциональности и точности показаний различается и цена на приборы регистрации. К дополнительным возможностям устройств относится вид индикации и удобность использования. В качестве индикаторов применяются жидкокристаллические экраны или светодиодные столбики, а также звукооповещение. К удобствам использования относят: автоматическую калибровку, таймер отключения, простоту управления, габариты, и вес.

Электростатический детектор

Устройства такого типа используют в работе регистрацию излучения электромагнитного поля образованного вокруг проводника тока, который находится под напряжением. Такой подход является самым распространённым способом детектирования скрытой проводки. Недостаток такого метода в том, что при повреждённой или обесточенной проводке использовать прибор бесполезно. Также при работе возникает сложность в его настройке.

Все электростатические детекторы оборудуются подстройкой уровня восприимчивости сигнала. При малом уровне вероятность нахождения глубоко проложенного провода низкая, а при наибольшем возможны ложные срабатывания. А также наличие металлизации в исследуемом объекте и повышенная влажность приводит к искажениям результата измерений из-за их экранирующих свойств.

Электромагнитный прибор

Это такой вид прибора, принцип действия которого основан на обнаружении электромагнитного излучения, возникающего в проводнике тока. Такое устройство состоит из датчика, антенны и усиливающей схемы. Недостатками бытовых приборов является слабая способность к восприимчивости электромагнитного поля. Для хорошей работы такого устройства необходима нагрузка на линию электропередачи минимум один киловольт. Таким образом, использование его в быту неэффективно.

Часто такие приборы оборудованы ЖК-экраном, на которые выводятся результаты измерения электрического поля и напряжённости магнитного поля, а частота излучения звукового сигнала сообщает об удалённости от проводника. Достоинством прибора является высокая точность полученных результатов, а недостатки те же, что и у электростатического детектора. При этом основным является невозможность обнаружить кабель при его обрыве.

Использование металлоискателя

Такой искатель, направленный на обнаружение металлических элементов, из всех видов устройств отличается простотой действия, но и наименьшей эффективностью нахождения.

Работа металлоискателя построена на использование генератора, который возбуждает колебания в катушке индуктивности определённой частоты. Магнитный поток, проходя через катушку, создаёт на ней электродвижущую силу (ЭДС). Если провод попадает в поле действия катушки, то на её выходе наводится электрический сигнал. Чем ближе провод находится к катушке, тем больше величина наведённого сигнала. Этот уровень сигнала усиливается в приборе и сравнивается с опорным напряжением, выставленным в устройстве. По результатам сравнения формируются импульсы разной длительности, поступающие на звуковую часть.

Главным преимуществом такого типа поиска является возможность находить кабель без его подключения к сети. Однако именно такого типа приспособления сложны в изготовлении своими руками. К их недостаткам относится то, что устройство реагирует на любой металлизированный элемент в стене, будь то арматура, гвоздь или другой предмет подобного типа.

Чем хороша и как обнаружить скрытую проводку

Любой ремонт или перепланировка начинается с обдумывания, куда перенести коммуникации. А так как внешне проложенные провода этот пережиток прошлого, обнаружение мест прокладки скрытой проводки станет непростой задачей.

Вот наиболее частые случаи, когда нужна электросхема:

  • Перенос всей электропроводки.
  • Перенос части электропроводки.
  • Перепланировка перегородок в помещении.
  • Возникновение аварийной ситуации.
  • Переделка оформления помещения.

В случае замены все электропроводки, старые провода вообще не имеют значения, однако, их пересечения с новыми проводами все равно стоит всячески избегать.

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

Bosch Truvo, 2 900 – 3 500 руб

Недорогой, но надёжный Bosch TruvoИсточник ali-buy.com

Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

Технические характеристики Bosch TruvoИсточник kazan.vseinstrumenti.ru

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

Детектор для поиска электропроводки ADA instruments Wall Scanner 80Источник static.1k.by

Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

  • Медь и алюминий – 60 мм.
  • Черный металл – 80 мм.
  • Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

Технические характеристики ADA instruments Wall Scanner 80Источник kazan.vseinstrumenti.ru

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб

Детектор универсальный ЗУБР Профессионал DX-750Источник cstor.nn2.ru

По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

Технические характеристики ЗУБР Профессионал DX-750Источник kazan.vseinstrumenti.ru

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

Детектор металла Resanta DM-2 61/10/521Источник resantashop.ru

Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

  • Черные металлы – 100 мм.
  • Цветные металлы – 80 мм.
  • Медный кабель под напряжением (220V) – 50 мм.
  • Древесина – 20 мм.

Технические характеристики Resanta DM-2 61/10/521Источник kazan.vseinstrumenti.ru

Интерскол ЭД-0,2, 600 – 900 руб

Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2Источник interskol.ru

Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.

Технические характеристики Интерскол ЭД-0,2Источник kazan.vseinstrumenti.ru

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются. Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

Поиск обесточенных проводов

Для нахождения кабелей в стенах, имеющих большую толщину или состоящих из очень плотного материала (например, железобетона), при невозможности подать напряжение на них следует воспользоваться точным детектором, функционирующим по принципу металлоискателя.

Такие устройства имеют сложную конструкцию, и изготовление хорошего искателя возможно только в том случае, если вы профессионально разбираетесь в радиотехнике, а также располагаете измерительным оборудованием и всеми элементами, нужными для сборки цепи. Кроме того, такая работа неоправдана с экономической точки зрения. Если же у вас нет должного опыта и элементной базы, лучше приобрести в магазине какой-нибудь из популярных и проверенных приборов, например, BOSCH или «Дятел».

Виды

Приборы для обнаружения проводки отличаются в зависимости от принципа действия. Наиболее простым вариантом считают электростатические детекторы, которые определяют место расположения проводов под напряжением. Такие устройства улавливают электромагнитные колебания, однако чувствительны к помехам, создаваемыми сторонними бытовыми устройствами.

Самым распространенным типом являются электромагнитные искатели. Они определяют провода под напряжением, при условии, что нагрузка на сеть не меньше 1 кВт. Ключевым преимуществом таких аппаратов выступает высокая точность. Расположение кабеля можно узнать с погрешностью 2–3 мм.

В качестве индикаторов проводки нередко используются металлодетекторы. Эти устройства реагируют на металлические объекты, в том числе, на провода под напряжением. С их помощью также можно найти металлическую арматуру, обнаружить трубы или выявить застрявшие крепежные материалы.

Существуют также универсальные индикаторы. В них задействует несколько вариантов проверки одновременно. Эти устройства применяют в строительстве, при проведении монтажных работ и проектировании зданий.

Металлоискатель

Перед выполнением каких-либо строительных работ, бывает полезно просканировать стены на наличие какого-либо металла внутри. Это могут быть как элементы строительных конструкций, так и результат халтуры строителей: арматура, электропроводка или что-нибудь еще. Этот прибор имеет среднюю сложность сборки.

Глубина поиска: маленький гвоздик обнаружит на глубине до 5 мм, трубу для воды – до 200 мм, электрические провода – 20–30 мм.

Схема такая: VT1 – генератор частоты (100 кГц), VT2 – детектор, VT3, 4 – индикация. Катушки генератора намотаны на сердечнике из феррита. Диаметр стержня – 8 мм, первая катушка(L1) –120 витков, вторая (L2) – 45. Марка провода – ПЭВТЛ 0,35.

https://youtube.com/watch?v=zNSVKAwadZw

Теперь о том, как его наладить. Делать это нужно подальше от металлических предметов (не забудьте снять с руки часы). Подстроечными резисторами R3 и R5 нужно так настроить прибор, чтобы генерация почти срывалась (свечение светодиода неравномерное и яркость очень низкая). После этого настраивают только R3, чтобы излучатель погас. Когда все сделано, переходим к следующему этапу: берем кусочек металла (можно пятикопеечную монету), и обоими резисторами добиваемся максимальной чувствительности.

Как результат: когда антенна будет двигаться вдоль металлического предмета, светодиод будет мигать.

Приведенные выше примеры показывают, что такой детектор – это вещь, которую необязательно покупать в магазине. При большом желании и некотором опыте, все это легко собирается своими руками и неплохо справляется с поставленными задачами. Теперь можно смело делать дома ремонт, не боясь вбить гвоздь не туда, куда нужно!

В процессе ремонта зачастую требуется перенести розетки и выключатели. Спрятанные кабели, которые идут от них, часто располагаются под слоем штукатурки или вмонтированы в стену. Обнаружение кабелей — неотъемлемый процесс как ремонта, так и бытовых дел. Их легко повредить, не зная их местонахождения, например, при вбивании гвоздя в стену. Неосведомленность в расположении электропроводки может привести к случайному удару током, как следствие — гибели человека. Потому рекомендуется применять приборы для поиска скрытой проводки, особенно в квартирах советской планировки и старых домах.

Существует несколько разновидностей детекторов, но порой их стоимость неоправданно высока. Но можно собрать устройство самостоятельно, изучив схему искателя скрытой проводки.

Наиболее эффективные методы поиска скрытой проводки

Наиболее эффективным будет оплата услуги профессионального поиска, но обойдется она недешево

Гораздо быстрее самостоятельно отыскать месторасположение, уделив внимание местам установки розеток и выключателей. Логично, что именно рядом с ними проложена сеть электропитания

Существует несколько способов обнаружения без искателей скрытой проводки:

  • Воспользоваться компасом, дав максимальную сетевую нагрузку — включить все электроприборы, зажечь свет во всем доме. Ориентируясь на движения стрелки, определить участок стены, где она отклоняется сильнее всего.
  • Шов — убрав верхний отделочный слой, нужно внимательно осмотреть стену. Если пролегает шов, значит, примерно там располагается кабель. В старых зданиях он может выглядеть как полоса, отличающаяся по цвету от основной стены.
  • Радиоприемник. Нужно пройтись с ним около стены, вплоть до появления шума помех. Способ использовался задолго до появления специальных приборов, потому доказал свою эффективность. С той же целью подойдет обыкновенный слуховой аппарат, либо катушечный микрофон — процесс поиска аналогичен.
  • Самый малоэффективный метод — обвязать веревкой и подвесить маленький магнит, поводить им по стене. Место прокладки кабеля — там, где магнит притянется.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

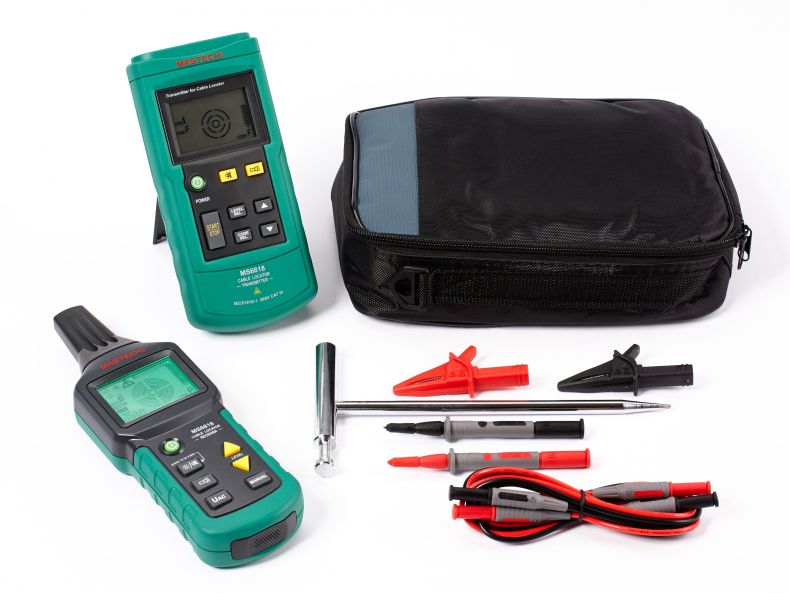

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

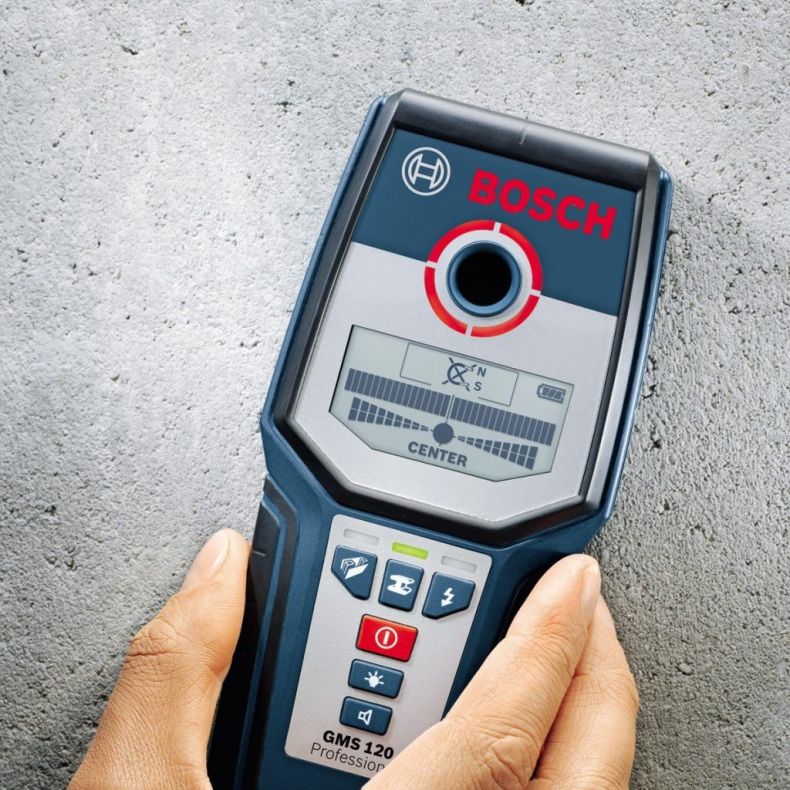

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

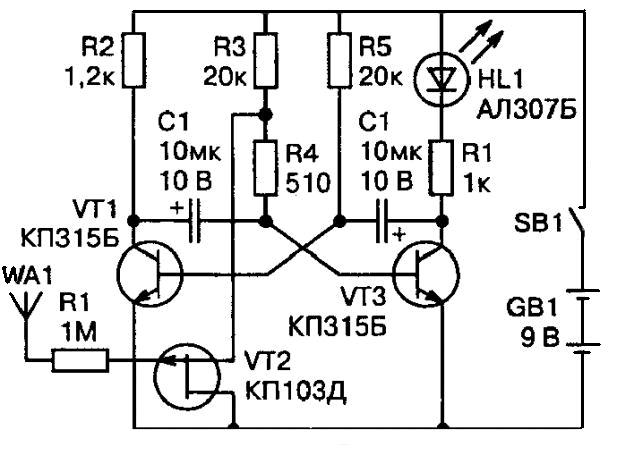

Сборка искателя проводки с полевым транзистором

Проще всего собрать самостоятельно детектор скрытой проводки, в схеме которого имеется полевой транзистор. Принцип действия этого аппарата основан на регистрации электрического поля.

Для сборки такого определителя не нужно быть профессионалом, достаточно обладать минимальными электротехническими знаниями.

В этой схеме соединяются следующие элементы:

  • Полевой транзистор (КП103, КП303).
  • Динамик с показателем сопротивления 1,6-2,2 кОм. Подойдет деталь от стационарного телефонного аппарата.
  • Элемент питания (1,5-9 В).
  • Выключатель.
  • Соединительные кабели.

Сборка схемы производится методом пайки. В качестве корпуса для смонтированного устройства можно использовать простую пластиковую емкость небольшого объема.

На видео пример сборки самодельного искателя проводки:

Необходимо учитывать, что полевой транзистор легко подвергается электростатическому пробою. Поэтому при подсоединении его к схеме нельзя притрагиваться пальцами к выводам.

Кроме того, пинцет и паяльник должны быть заземлены.

Как найти проводку в стене без прибора? Руками и головой!

Не разобрались, как найти скрытую проводку в стене с помощью смартфона или другим способом? Тогда этот метод для вас! Он подойдет, когда не жаль снять обои. После их демонтажа легко обнаружить характерные выпуклости (или углубления).

Проведите ладонью. Над проводкой чувствуется шероховатость или неровность. Если поверхность не оштукатурена, то кабельные штробы будут видны невооруженным глазом.

Кроме того, по правилам электрическую проводку допустимо прокладывать только под прямыми углами – вертикально или горизонтально. Направления по диагонали, пересечения и изгибы недопустимы. Должно выдерживаться минимальное расстояние до потолка, окон, дверей.

Зная нахождение распределительной коробки или розетки, можно определить область электропроводки. После этого желательно подтвердить свои предположения другими способами.

Для поиска распределительной коробки достаточно простой отвертки или карандаша. Простукивайте поверхность, пока не наткнетесь на участок с более ясным звуком – это полость внутри пластмассовой коробки.
