Как уложить дренажную трубу своими руками

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.

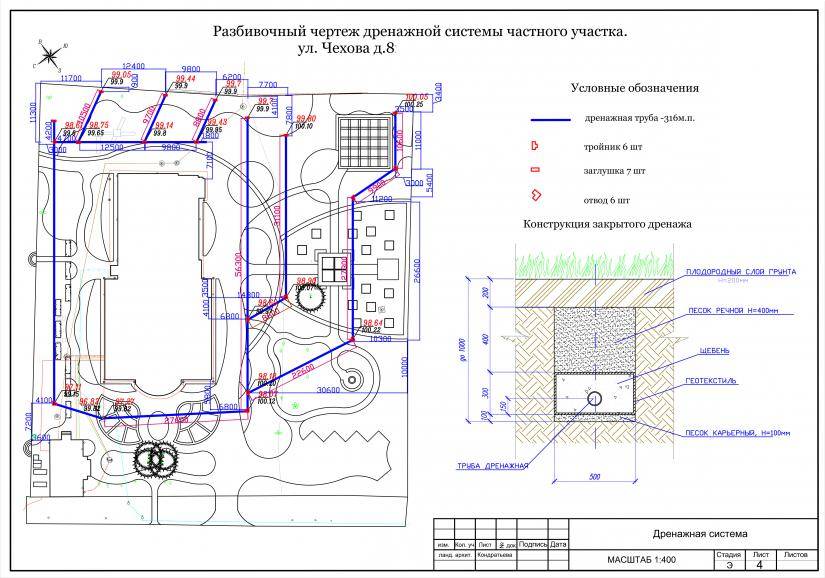

2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

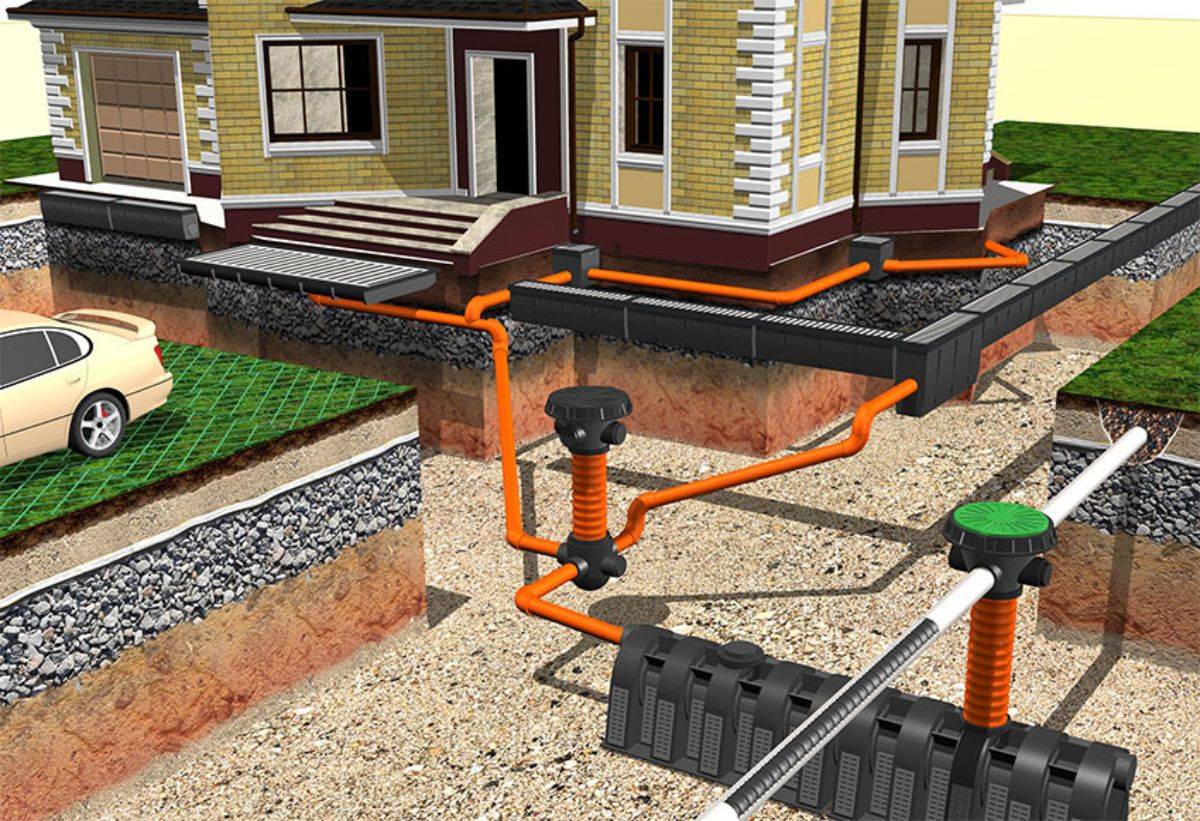

Как выполняется строительство закрытого дренажа

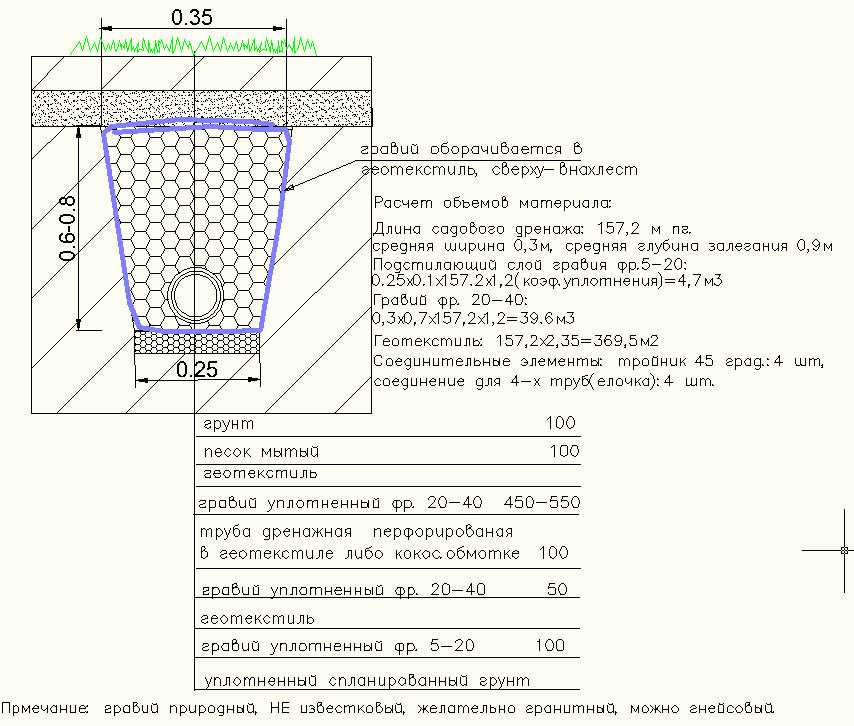

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Материал изделий

Дренажные трубы

Полиэтиленовые дренажные трубы – самый распространенный материал для дренажных систем. Их главное преимущество – устойчивость к коррозии и химическому влиянию. Кроме того, они достаточно гибкие, легкие и просты в установке. В зависимости от диаметра, они могут быть использованы для создания дренажной системы любой сложности.

Металлические дренажные трубы – не менее популярный выбор для дренажных систем. Они могут быть сделаны из стали, цинкованной стали, алюминия и меди, что позволяет выбрать материал в зависимости от особенностей конкретной задачи. Они отличаются высокой прочностью, долговечностью и устойчивостью к механическим воздействиям. Однако металлические трубы требуют специальной обработки, чтобы не ржавели.

Колодцы и крышки

Пластиковые колодцы и крышки – самый распространенный материал для дренажной системы. Они отличаются небольшим весом, устойчивостью к коррозии и химическим воздействиям, а также обладают высокой прочностью. Они легко монтируются и обслуживаются.

Бетонные колодцы и крышки – это надежный и долговечный выбор для создания дренажной системы. Они отличаются высокой прочностью, устойчивостью к механическим воздействиям и погодным условиям. Однако они достаточно тяжелые, что усложняет их установку и транспортировку.

Фильтры

Геотекстильные фильтры – самый популярный тип для дренажных систем. Они служат как барьер для грунта, фильтруя грунт и не позволяя ему попасть в трубу. Они отличаются отменной механической прочностью, устойчивостью к ультрафиолету и химическим воздействиям.

Ленточные фильтры – это материал в виде ленты, который устанавливают вокруг трубы. Они защищают трубу от засорения, но требуют небольшого уровня подготовки и монтирования. Ленточные фильтры имеют большую прочность и долговечность.

Металлические фильтры – это обычно железный компонент сотрудники металлообработки Мотовилихины, который устанавливают в дренажную трубу. Они создают зазоры, для отвода эксцесса воды. Они отличаются высокой прочностью и долговечностью, идеально подходят в случаях, когда труба проходит под дорогой или на грунте с высокой густотой.

Соединители

Полипропиленовые соединители – самый распространенный материал для дренажных систем. Они отлично справляются с соединением дренажных труб разного диаметра. Они устойчивы к коррозии и химическим вредным веществам, а также обладают высокой прочностью.

Металлические соединители – это металлические кольца, способные соединить трубы разного диаметра. Они обладают высокой прочностью и долговечностью, но требуют некоторой специальной обработки при испольовании под землей.

Термостойкие соединители – это специально разработанный материал, способный устойчиво работать при высоких температурах. Они отлично подходят для дренажных систем, которые должны способны переносить большие температурные различия.

Преимущества ПозитивПроект

Мы проведем изыскания, выполним проектирование, построим линейный водоотвод и дренаж. Компания гарантирует качественный результат на каждом из этапов работ:

• Высокая точность геодезических измерений, топографической съемки, оценки подземных вод, грунта. Качество работ на подготовительном этапе исключает ошибки проектирования, проблемы при эксплуатации систем водоотвода.
• Проект разрабатывается на основе характеристик участка, с учетом расположения коммуникаций, существующих, планируемых зданий, сооружений, растений, других объектов, с соблюдением действующих норм. Это обеспечивает эффективный безопасный отвод стоков.
• Расположение дрен, колодцев, желобов, лотков, уклоны, порядок монтажа коллекторов, другие требования проектной документации строго соблюдаются. Это гарантирует надежность и высокую производительность систем водоотвода.

• Проект дренажной системы
• Пристенный дренаж
• Ливневая канализация

Инструкция по монтажу перфорированных труб

Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:

• посезонный уровень грунтовых вод;
• характеристики почвы и структура грунта;
• объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.

Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.

Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.

Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.

Порядок выполнения работ следующий:

1. Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
2. На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
3. На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
4. После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
5. В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
6. На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.

Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.

Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.

При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:

• Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
• Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
• Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.

Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа

Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок

Дренажные трубы в геотекстиле: как укладывать трубопровод по правилам

Соблюдение всех правил технологии закладки трубопровода предполагает правильный выбор материалов. Если вы ошибетесь на начальном этапе, работу придется переделывать.

Для суглинистого и песчаного грунтов лучше всего использовать трубы с оплеткой из геотекстиля

Перед тем как купить трубы для дренажной канавы и прочие элементы системы, следует произвести предварительные расчеты. Немаловажную роль играет показатель жесткости и гибкости. Специалисты рекомендуют закупать жесткие трубы для организации поверхностного трубопровода, в то время как для монтажа заглубленной системы лучше брать гибкие варианты изделий.

Трубы, имеющие негибкую конструкцию, характеризуются высоким показателем кольцевой жесткости. Он указывает на степень деформации изделия, которая может возникнуть в случае сильного механического воздействия.

Кольцевая жесткость (расшифровка маркировок на трубах):

Цифровое значение, SN	Максимальная длина заглубления, м
2	2
4	3
6	4
8	10
16	более 10

Негибкие трубы сохраняют прочность даже в случае смещения почвы. К недостаткам подобных конструкций относятся затраты, связанные с необходимостью закупать дополнительные узловые детали для организации поворотов трубопровода. К ним относятся тройники для дренажной трубы 110 мм, отводы, муфты. Производители предлагают узловые детали, подходящие под основные диаметры изделий: 110, 160, 200, 250 и 315 мм.

Особенности укладки дренажных труб с геотекстилем

В процессе транспортировки труб следует соблюдать аккуратность, так же как и при их монтаже. Если по какой-то причине материал получит даже единичное повреждение, в будущем этот участок трубы будет подвергаться постоянному засорению, а процедура дренажа нарушится и станет неравномерной.

Процесс укладки на участке дренажных труб 110 мм с фильтром

Многие производители выпускают трубы с оболочкой в виде геотекстиля. Это в значительной степени облегчает процесс монтажа. Технологией установки системы предполагается и самостоятельное обертывание изделий полотном, которое можно купить отдельно.

Не все виды геотекстиля, имеющиеся в продаже, могут пропускать воду, поэтому не каждая разновидность материала подходит для укладки дренажных труб своими руками. Подходящим вариантом являются полипропиленовые полотна, полученные иглопробивным способом и состоящие исключительно из мононитей.

Правила обращения с геотекстилем:

распаковку геоткани лучше выполнять в самый последний момент, так как воздействие ультрафиолета снижает эксплуатационные характеристики материала. По этой же причине рекомендуется все работы с полотном производить очень быстро;

Пластиковые дренажные трубы отличаются длительным эксплуатационным сроком и устойчивостью к различным негативным воздействиям окружающей среды

• траншея должна быть заранее подготовлена, очищена, иметь ровные края. Благодаря этому вы исключите любую вероятность повреждения геоткани в процессе укладки трубопровода;
• материал укладывается максимально свободно, но при этом на его поверхности не должно быть волн и складок;
• геотекстиль следует заранее нарезать на полотна подходящего размера. Они должны перекрывать фильтрующий слой вокруг трубы внахлест (0,3-0,6 м);
• материал нужно сразу же засыпать щебнем. Чтобы в процессе трамбовки насыпи не повредить геоткань, толщина слоя должна составлять не менее 0,25-0,3 м.

Когда полотно завернуто, его края фиксируются благодаря обратному заполнению канавы песком или почвой. В остальном технология работы с полотном не отличается от обычного монтажа ливневой системы с уже обернутыми трубами.

https://youtube.com/watch?v=J-LnEzVo2hc

Проектные работы

Определение параметров дренажной системы

Перед началом укладки дренажной трубы необходимо определить параметры системы. Это позволит правильно выбрать материалы и просчитать необходимое количество материалов.

• Расчет длины системы. Нужно определить площадь участка, на которой будет уложена дренажная система.
• Выбор материала для трубы и фильтрационной ткани. При выборе материалов нужно учитывать тип грунта на участке.
• Размещение дренажной трубы. Труба должна быть уложена в таком расположении, чтобы избежать скопления воды внутри системы.

Проектирование монтажных работ

Проектирование монтажных работ — это важный этап перед укладкой дренажной системы. Он позволяет учесть все детали и просчитать затраты времени и материалов.

• Выбор места для дренажной канавы. Место для укладки дренажной канавы должно быть таким, чтобы она не загрязнялась и не препятствовала движению на участке.
• Обработка грунта. Грунт должен быть подготовлен перед укладкой дренажной системы. Он должен быть сжат и выровнен, чтобы труба не попала в пустоту.
• Монтаж дренажной трубы. Труба должна быть уложена горизонтально с определенным уклоном для отвода воды. Ее надежность зависит от качественной фиксации и соединения.

Контроль качества работ по укладке дренажной трубы

Контроль качества работ помогает избежать ошибок и повреждения дренажной системы. Он включает в себя проверку каждого этапа укладки трубы, фиксации и соединения ее элементов.

• Проверка положения и уклона трубы. Положение трубы должно быть точно просчитано перед ее укладкой, а уклон должен быть правильным.
• Проверка фиксации трубы. Труба должна быть крепко закреплена внутри канавы, чтобы не перемещалась под действием воды.
• Проверка соединения трубы. Трубы должны быть тщательно соединены между собой, чтобы избежать утечки воды.
• Проверка фильтрационной ткани. Ткань должна быть правильно уложена и плотно прижата к трубе, чтобы не пропускать грунт и мусор.

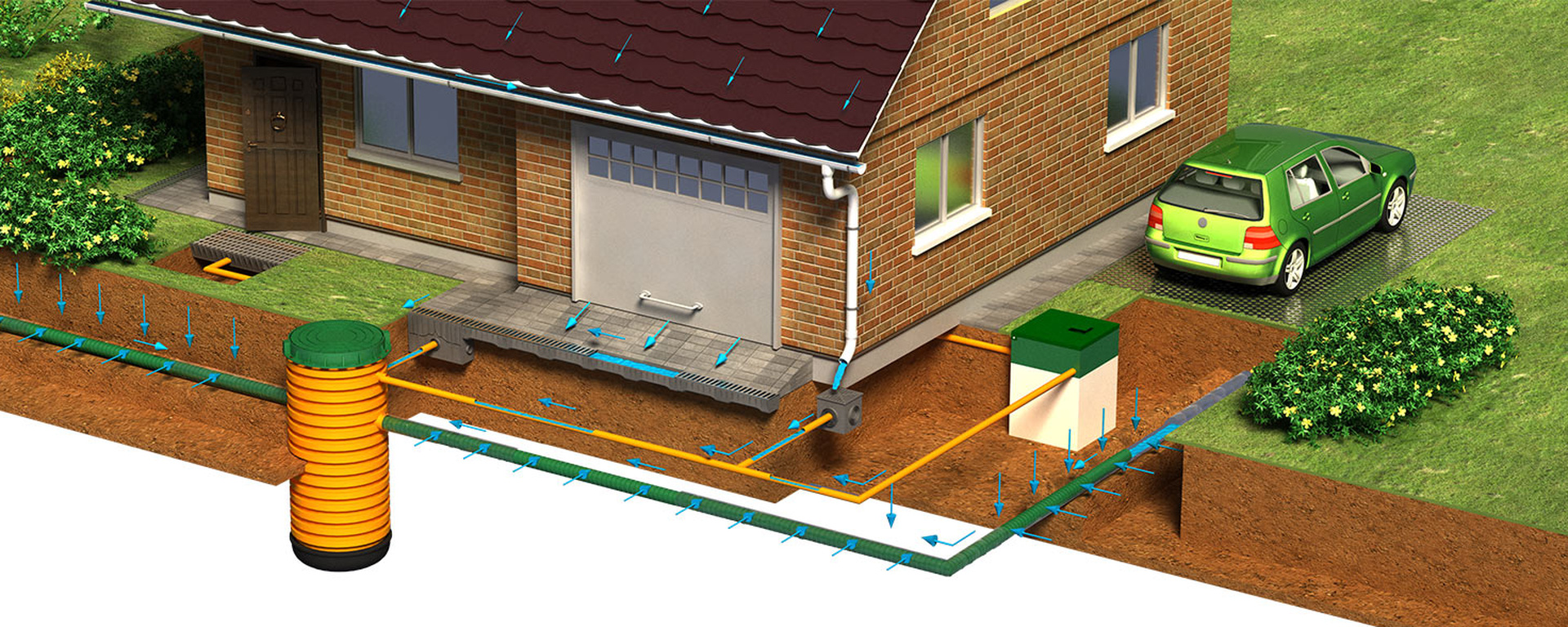

Особенности системы отвода грунтовых вод

Установка дренажной системы оказывает положительное влияние на уровень влажности почвы и, как следствие, состояние растений на территории приусадебной территории. Отвод воды с участка позволяет решить следующие вопросы:

• наличие грибка и плесени;
• разрушение погребов и фундамента жилых зданий и хозяйственных построек;
• образование скоплений воды на дорожках и подъездных дорогах;
• уровень влажности почвы и загнивание корней растений.

Дренажные трубы изготавливают из керамики, асбоцемента и пластика. Последний материал сегодня пользуется повышенным спросом благодаря значительным преимуществам. Перфорированные пластиковые изделия обладают следующими достоинствами:

• долговечностью, прочностью;
• простотой и высокой скоростью монтажа, очистки, замены;
• легким весом, упрощающим транспортировку, хранение и монтаж;
• для соединения элементов используют фитинги;
• доступная цена: погонный метр пластиковых труб стоит дешевле асбоцементного и керамического вариантов.

Для производства пластиковых изделий применяют полипропилен, поливинилхлорид и полиэтилен. ПВХ наиболее распространен благодаря доступной стоимости и хорошим техническим характеристикам. Дренажные изделия из пластика также различаются по степени жесткости, гибкости, количеству слоев, классам прочности, наличию фильтрующего обертывания. Трубы классифицируют по степени прочности: SN 2, 4, 6, 8, 16. Наиболее распространены варианты диаметром 50-200 мм, их используют при обустройстве участков загородных коттеджей.
