Дефлектор вентиляционный: основные задачи, устройство, размеры, разновидности

Основные задачи «вентиляционного колпака»

Эффективность системы вентиляции с естественным побуждением воздуха во многом определяется атмосферными условиями. Воздушные потоки циркулируют за счет подъемной силы, возникшей из-за температурной разницы внутри и снаружи помещения.

Работу вентиляции «корректирует» и ветер – он может, как ускорять, так и затруднять естественный воздухообмен.

Летом, когда температурный режим дома и на улице выравнивается, перепад давления и тяга стремится к нулю – естественная вентиляция дает сбой. Циркуляция воздуха сокращается, а в некоторых случаях наблюдается опрокидывание тяги

Частично снизить влияние погодных факторов, направить их на благо функционирования вентсистемы и повысить скорость воздуха позволяет установка дефлектора. Модуль, по форме напоминающий колпак, монтируют в верхней точке вытяжного канала.

Галерея изображений

Фото из

Дефлекторы устанавливают на вытяжные вентиляционные каналы гравитационных систем, работа которых основана на физических явлениях

Особая конструкция приспособления, не требующего электропитания, в разы усиливает тягу и скорость вывода отработанного воздуха наружу

Завихрения, создаваемые внутри нехитрой конструкции, не только усиливают отвод, но и препятствуют обратному току воздушной массы

В ряду независимых от электропитания устройств есть варианты со статичной рабочей частью и динамичной – вращающейся от малейшего дуновения ветра. Второй вариант эффективней первого

Усилить скорость оттока, тем самым увеличив воздухообмен может и статичный дефлектор. К примеру, Н-образный, три трубы которого интенсивно стимулируют движение воздуха

К разряду моделей с увеличенной эффективностью относятся флюгерные виды. Они практически не останавливаются, чутко реагируют на едва ощутимое для человека дуновение

В регионах с нормальной ветровой нагрузкой нет смысла использовать динамично вращающиеся дефлекторы. Достаточно обычного статичного типа

Сделать простой колпак на вентиляционную трубу, создающий достаточной силы завихрения, можно собственными руками. За основу поделки можно взять изготовленный на заводе дефлектор

Турбинные дефлекторы на крыше предприятия

Дефлектор Григоровича на вентшахте

Дифлекторы Цаги для частных домов и цехов

Динамический вариант дефлекторного устройства

Специфическая Н-образная конструкция

Флюгерная разновидность дефлектора

Дефлектор в регионах с нормальной ветровой нагрузкой

Изготовление дефлекторов для вентканалов

Дефлектор решает две основные задачи:

Защищает шахту от забивания мусором и попадания птиц.
Минимизирует негативное воздействие атмосферных осадков на вентиляционное оборудование.
Активизирует и усиливает тягу, генерируя и перенаправляя ветровые потоки – КПД вентсистемы повышается на 15-20%. Дефлектор снижает вероятность появления обратной тяги.

Зонтичная конструкция используется для повышения тяги и в дымоходе. Кроме того, дефлектор на дымовой трубе дополнительно исполняет роль искрогасителя.

Вентиляционный колпак теряет эффективность, когда ветер дует снизу – воздушный поток ударяется о козырек и препятствует работе вытяжки. Решение проблемы – монтаж дефлектора с двумя конусами

Как работают?

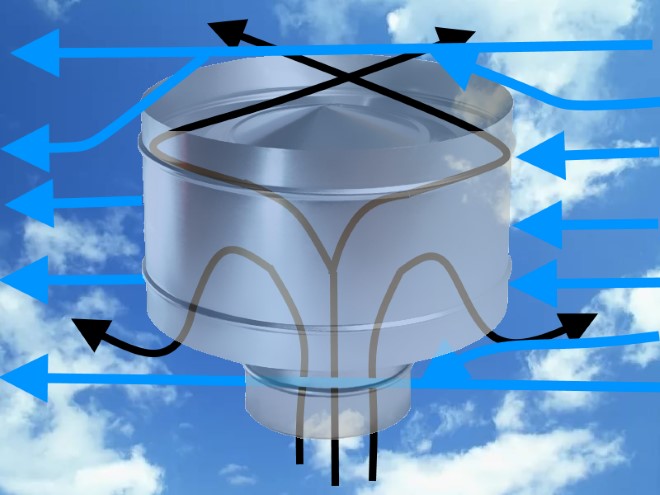

Как и у всего гениального, принцип функционирования ветровых колпаков весьма прост. Ветер, ударяясь об его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой вытяжной трубе, наоборот, увеличивается.

Поэтому логично, что между сопротивлением устройства и тягой внутри каналов существует прямая зависимость.

На эффективность дефлекторов влияет: конструктивные особенности и форма, габаритные размеры, высота, на которой смонтировано приспособление.

Однако при всех своих положительных сторонах дефлекторы не лишены и определенных недостатков: при вертикальном направление ветра происходит соприкосновение воздушной массы с верхним участком приспособления, при этом отработка не может полноценно выбрасываться во внешнюю среду. Для исключения подобных явлений принято использовать вариации с двумя конусами. Также следует отметить, что в холодное время года дефлекторы требуют особенного контроля, их конструкция может быть нарушена из-за образовавшейся наледи.

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

лист плотной бумаги для чертежа и макета;
маркер для разметки;
заклепочник для соединения элементов конструкции;
ножницы по металлу для вырезания деталей;
дрель;
молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

диаметр верхней части дефлектора — 1.25d;
диаметр наружного кольца — 2d;
высота конструкции — 2d+d/2;
высота кольца – 1,2d;
диаметр колпака — 1,7d;
расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

https://youtube.com/watch?v=s2nDMIuV9AQ

Функциональные особенности

Вентиляционный дефлектор предназначен для улучшения циркуляции воздуха в помещении и снижения нагрузки на вентиляционные системы. Эффективность его работы обусловлена рядом функциональных особенностей.

Регулирование направления воздушного потока:

Дефлектор позволяет направлять воздушный поток в нужном направлении, благодаря чему создается оптимальный микроклимат в помещении. Особенностью дефлектора является также улучшение циркуляции воздуха, что способствует равномерному распределению температуры в помещении.

Вентиляционный дефлектор снижает нагрузку на вентиляционные системы, улучшая их эффективность и продлевая срок службы. Дефлектор предотвращает попадание осадков в вентиляционные системы, что предотвращает возможные повреждения и коррозию.

Уменьшение уровня шума:

Дефлектор также способствует уменьшению уровня шума от вентиляционных систем, обеспечивая более комфортные условия для проживания и работы.

Фильтрация воздуха:

Некоторые модели вентиляционных дефлекторов оснащены фильтрами, которые очищают воздух от пыли, пыльцы и других аллергенов, обеспечивая таким образом чистоту воздуха в помещении.

Эстетический вид:

Современные вентиляционные дефлекторы могут быть выполнены в различных стилях и цветах, что позволяет подобрать оптимальный вариант для любого интерьера.

Удобство монтажа и обслуживания:

Вентиляционные дефлекторы легко монтируются и не требуют сложного обслуживания. Это позволяет сэкономить время и силы на установке и последующей эксплуатации оборудования.

Ротационные изделия

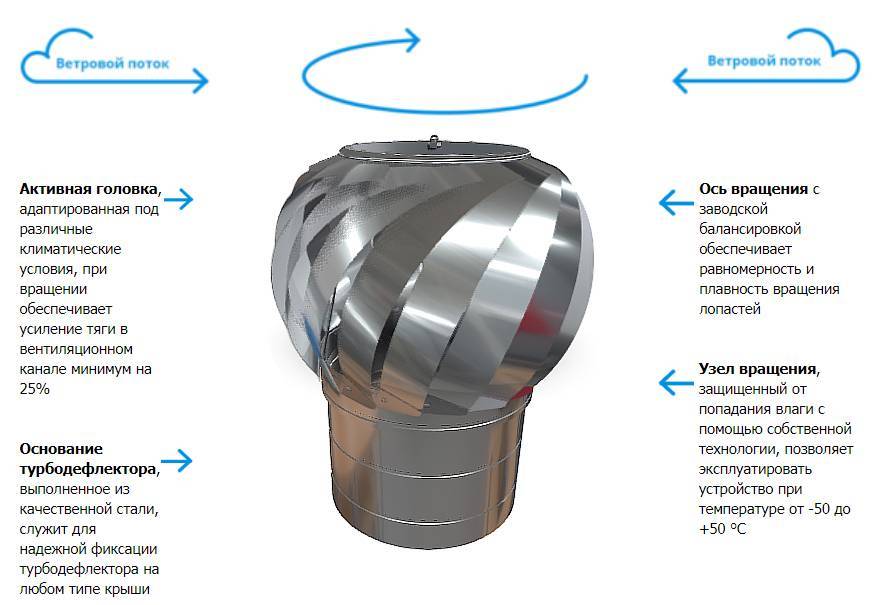

Один из особых видов данных устройств являются вращающийся. Такие приспособления для систем используются для вентиляции помещений. Работают они без вспомогательного оборудования, то есть вращение осуществляется только за счет ветра. Служат ротационные изделия для принудительного отвода газов, влаги и паров из помещений.

Конструкция таких изделий обеспечивает движение подвижной головки в одном направлении вне зависимости от силы и направления ветра.

Предназначены такие изделия не только для вентиляционных систем, но и для дымоходов. Вращаясь, головка создает вакуум (частичный), что предотвращает возникновение эффекта обратной тяги.

Эксплуатация турбодефлектора

Турбонасадка на воздуховод не требует особого обслуживания, при этом является весьма надежным изделием. Если при монтаже учитывать все правила и особенности, то турбодефлектор может бесперебойно прослужить многие годы.

Мастера по установке рекомендуют владельцам не реже одного раза в два года демонтировать устройство для прочистки фибр и смазки подшипниковой опоры литолом или мобилитом.

Важно! Большинство конструкций дефлекторов содержат подшипники закрытого типа, которые не требуется смазывать.

Самая неприятная ситуация, которая может возникнуть при использовании турбодефлектора – это накопление влаги на соединительной кромке и ее замерзание. В результате ухудшается эффективность турбонасадки, но конструкция не повреждается. Для простого дачного дома подойдет дефлектор с диаметром по стандарту – 315 мм. Такое устройство запросто обслужит дом до 80 м2.

Для подбора размеров следует ориентироваться на следующие величины:

Для гаражей и бытовых помещений, в которых проведена вентиляция, достаточно устройство с диаметром 110-116 мм;
Для более крупных помещений с квадратурой в 40 метров, лучше подобрать дефлектор с диаметром от 200 до 600 мм. Это правило актуально также для комнат и помещений, где постоянно пребывают четыре человека.
Если под обеспечение запланировано крупное промышленное или складское помещение, то приобретаются устройства диаметром основания от 400 до 680 мм. Для осушения и циркуляции воздуха под кровлей всегда используется устройство 315 мм для обслуживания 50-80 м2 под кровлей.

Необходимо учесть в обязательном порядке:

Чем меньше угол кровли, тем больше диаметр устройства следует подбирать.
Если воздух в помещении постепенно загрязняется, то одиночное использование турбодефлектора не поможет справиться с загрязнением, потребуются дополнительные принудительные средства.

Наружный диаметр устройства, как правило повторяет диаметр трубы отвода с припуском от 80 до 140 мм. Если планируется изготовка турбодефлектора самостоятельно, то лучше использовать готовый промышленный чертеж.

Кроме того, промышленный чертеж подразумевает использование долговечных элементов, таких как спецподшипники с рабочим диапазоном температур от -50 до +50. В домашних условиях их трудно, но все-таки возможно установить.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

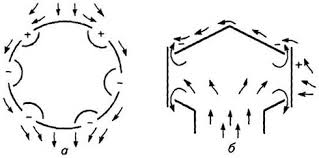

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

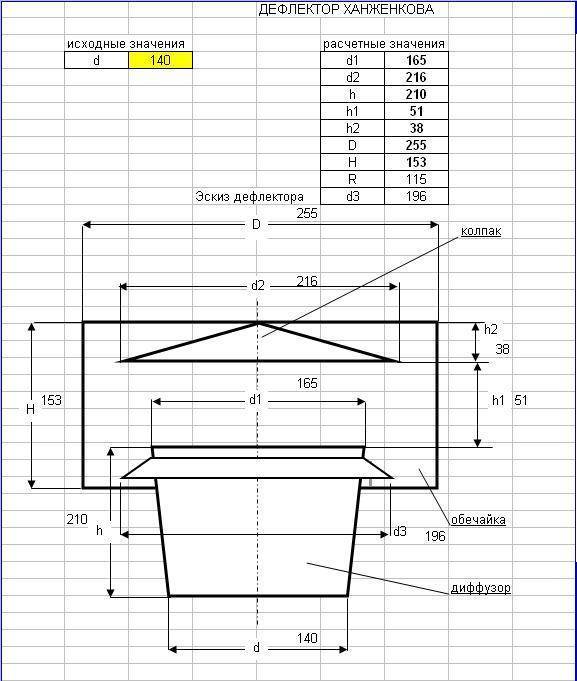

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Правила выбора и монтаж своими руками

Для монтажа турбодефлектора не нужно обладать специальными навыками и техникой. Благодаря малому весу и надёжной конструкции его легко может установить один человек. Среднее время монтажа составляет не более двух часов. Установку устройства проводят на самой высокой точке крыши и вдоль конька (на расстоянии от 4 до 6 м до следующего дефлектора). Если поставить турбину высоко, то это исключит вероятность попадания внутрь вентиляционного канала снега, при образовании возле неё наносов. В воздуховодах можно использовать задвижки для регулирования вентиляции.

При установке ротационной турбины на дымовую трубу, следует учесть, что температура в ней не должна быть более +100°C. Для систем с высокими температурами необходимо использовать высокотемпературные насадки.

Схема установки дефлектора на часть вентиляционных каналов с переходомРекомендация! Производителей, которые утверждают что их продукция самая лучшая, крайне много. Но перед тем как купить турбодефлектор, следует внимательно изучить рынок, и выбрать то устройство, которое имеет сертификаты проверок на качество и безопасность, а также гарантийный срок и длительный срок эксплуатации.

Сделать турбодефлектор можно и своими руками, но по сравнению с более простыми неподвижными моделями этот займёт больше времени, и потребуется вырезать множество одинаковых лепестков. Также важны точные расчёты и чертёж. Перед тем как приступить к нарезке металла, рекомендуется сделать выкройки из картона.

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Турбодефлектор своими руками

Если вы хотите сэкономить и сделать турбодефлектор самостоятельно, то для начала вам необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.
