Нормы и правила
Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.
Газораспределительная станция
СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.
Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

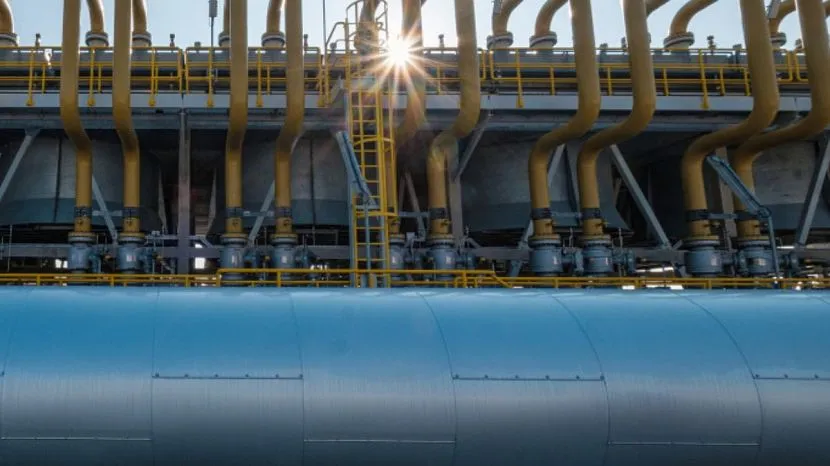

Компрессорная станция
Начиная с 2010 года СНиП, зарегистрированные Росстандартом:
- являются законодательными документами, соблюдение которых носит обязательный характер;
- проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
- могут быть основанием для вынесения решения по судебному иску;
- признаются весомым поводом наложения административного взыскания по факту нарушения.

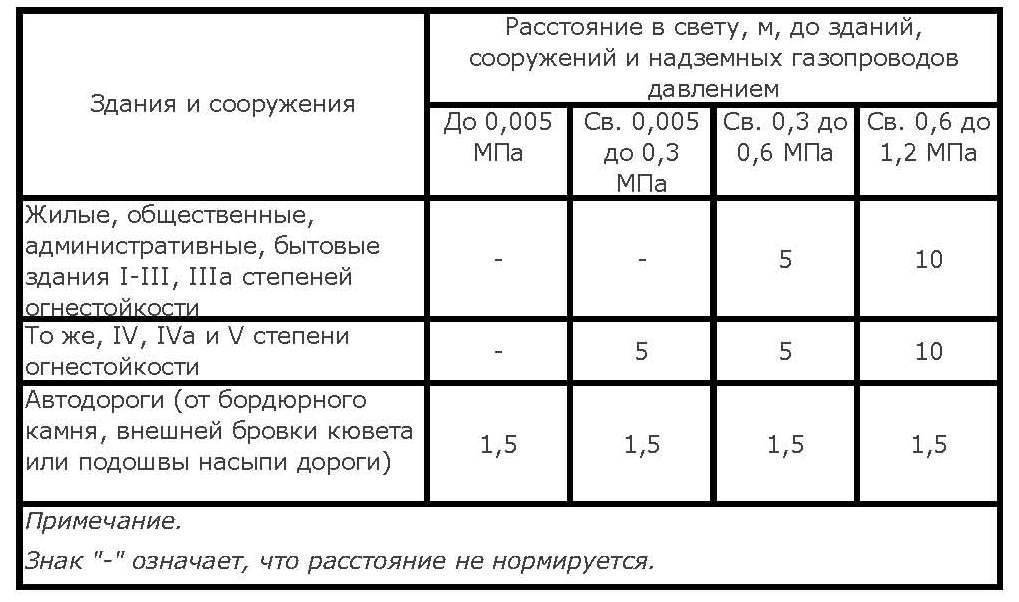

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.
Около жилого здания
Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.
Схема подключения
Выбор материала для труб газоснабжения по нормам СП 62.13330
Для выбора материала труб газоснабжения следует руководствоваться требованиям раздела 4 СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.
Согласно п.4.1 СП 62.13330.2011 проектирование, строительство и реконструкцию сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии со схемами газоснабжения, разработанными в составе федеральной, межрегиональных и региональных программ газификации субъектов РФ в целях обеспечения предусматриваемого этими программами уровня газификации жилищно-коммунального хозяйства, промышленных и иных организаций.
Строительство, реконструкцию сетей газораспределения рекомендуется осуществлять с применением преимущественно полимерных труб и соединительных деталей (например, из полиэтилена и его модификаций, полиамидов) и других сертифицированных материалов.
В сетях газораспределения и газопотребления безопасность использования газа рекомендуется обеспечивать применением технических средств и устройств.
Присоединение вновь построенных газопроводов к действующим газопроводам рекомендуется предусматривать без отключения потребителей газа.
Согласно п.4.3 СП 62.13330.2011 по рабочему давлению транспортируемого газа газопроводы подразделяют на газопроводы высокого давления категорий 1 и 2, среднего давления и низкого давления в соответствии с таблицей 1*.
Газопроводы из полиэтиленовых труб могут применяться для подземной прокладки при давлении природного газа до 0,6 МПа включительно внутри населенных пунктов, до 1,2 МПа включительно — по территории промышленной зоны и межпоселковые и до 0,005 МПа включительно — для паровой фазы СУГ.
Полиэтиленовые трубы и соединительные детали могут изготовляться по ГОСТ Р 50838 и ГОСТ Р 52779 соответственно или по техническим условиям из композиций полиэтилена, отвечающих требованиям этих стандартов. Характеристики труб, изготовленных по техническим условиям, должны соответствовать или быть более жесткими, чем предусмотрено ГОСТ Р 50838-2009 (таблица 3), а для соединительных деталей — чем предусмотрено ГОСТ Р 52779-2007 (таблица 5).
| Классификация газопроводов по давлению, категория | Вид транспортируемого газа | Рабочее давление в газопроводе, МПа | |||||
| Высокое | 1 | Природный | Св. | 0,6 | до | 1,2 | включ. |
| СУГ | Св. | 0,6 | 1,6 | ||||
| 2 | Природный и СУГ | 0,3 | 0,6 | ||||
| Среднее | — | То же | 0,005 | 0,3 | |||
| Низкое | — | До | 0,005 | включ. |
Газопроводы из стальных труб и их соединительные детали могут применяться для наружной и внутренней прокладки для всех давлений для природного газа и до 1,6 МПа включительно — для СУГ.
Газопроводы из медных труб и их соединительные детали могут применяться для наружной и внутренней прокладки при низком давлении природного газа.
Для сетей газораспределения и газопотребления при соответствующем обосновании допускается применение труб и соединительных деталей из иных материалов, применение которых разрешено в установленном порядке.
Согласно п.5.2.4 СП 62.13330.2011 запрещено использовать полиэтиленовые трубы при:
Не допускается прокладка газопроводов из полиэтиленовых труб для транспортирования газов, содержащих ароматические и хлорированные углеводороды, а также газопроводов СУГ, за исключением паровой фазы низкого давления, и при температуре стенки газопроводов в условиях эксплуатации ниже минус 20 °С.
Примечание: СУГ — сжиженных углеводородных газов.
Прокладка газовых труб в частном доме: основные нормативы
Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).
Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.
В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.
Подвод газа в частный дом осуществляется через редуктор для понижения давления
Прокладка газопровода имеет следующие этапы:
- укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
- ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
- монтаж разводки труб в помещениях (котельной, кухне);
- выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).
Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:
- Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
- Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
- Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
- Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
- Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.
Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы
Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП
Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.
Классификация газопроводов и систем газоснабжения
КЛАССИФИКАЦИЯ ГАЗОПРОВОДОВ И СИСТЕМ ГАЗОСНАБЖЕНИЯ
Газопроводы в зависимости от давления подразделяют: на газопроводы высокого давления I категории — при рабочем давлении газа свыше 0,6 МПа (6 кгс/см2) до 1,2 МПа (12 кгс/см2) включительно для природного газа и газовоздушных смесей, до 1,6 МПа (16 кгс/см2) для сжиженных углеводородных газов (СУГ); газопроводы высокого давления II категории — при рабочем Давлении газа свыше 0,3 до 0,6 МПа (3…6 кгс/см2); газопроводы среднего давления — при рабочем давлении газа свыше 500 даПА (0,05 кгс/ем2) до 0,3 МПа (3 кгс/см2); газопроводы низкого давления — при рабочем давлении газа До 500 даПА (0,05 кгс/см2) включительно. В зависимости от местоположения относительно планировки населенных пунктов газопроводы разделяют на уличные, внутри-квартальные, дворовые, межцеховые. По расположению относительно поверхности земли газопроводы классифицируют на подземные (подводные), надземные (надводные) и наземные. По назначению в системе газоснабжения газопроводы делят на распределительные, газопроводы-вводы, вводные, продувочные, сбросные, импульсные, а также межпоселковые. В зависимости от материала труб газопроводы бывают металлические (стальные, медные и др.) и неметаллические (полиэтиленовые и др.). По виду транспортируемого газа различают газопроводы природного газа, попутного и сжиженною. В зависимости от надежности газоснабжения, объема, структуры и плотности газопотребления, местных условий, а также на основании технико-экономических расчетов производится выбор систем распределения, число газорегуляторных пунктов (ГРП) и принцип построения распределительных газопроводов (кольцевые, тупиковые, смешанные). Распределительными являются газопроводы, идущие от обеспечивающих газоснабжение населенных пунктов ГРП до вводов (уличные, внутриквартальные, дворовые, межцеховые и др.). Ввод представляет собой участок газопровода от места присоединения к распределительному газопроводу до здания, включая отключающее устройство на вводе в здание, или до вводного газопровода. Внутренними являются газопроводы, прокладываемые внутри здания от вводного газопровода или ввода до места подключения прибора. Максимальное давление газа в газопроводах, прокладываемых внутри зданий: для производственных зданий промышленных предприятий, а также для отдельно стоящих котельных — 0,6 МПа; предприятий бытового обслуживания производственного характера — 0,3 МПа; предприятий бытового обслуживания непроизводственного характера и общественных зданий — 500 даПА; жилых зданий — 300 даПА. Для тепловых установок промышленных предприятий и отдельно стоящих котельных допускается использование газа с давлением до 1,2 МПа, если такое давление требуется по условиям технологии производства. При проектировании газоснабжения городов и других населенных пунктов принимаются следующие системы распределения газа по давлению: одноступенчатая с подачей потребителям газа одного давления; двухступенчатая с подачей потребителям газа по газопроводам двух давлений; трехступенчатая с подачей потребителям газа по газопроводам трех давлений, Связь между газопроводами различных давлений, входящих систему газоснабжения, должна предусматриваться только че-в ррп и газорегуляторные установки (ГРУ). Исключение составляют сами ГРП, где на обводной линии между газопроводами различных давлений устанавливаются два запорных устройства. |
По расположению
Газопроводы по линии прокладки бывают:
- наружные;
- внутренние;
- надземные;
- подземные.
Наружными называют коммуникации, проведенные вне зданий. Они могут быть уличными, межцеховыми, внутриквартальными, дворовыми. По территории населенных пунктов газопроводные системы часто прокладывают под землей, предварительно заизолировав трубы. Газовые коммуникационные линии низкого давления могут пролегать по стенам жилых зданий. Прокладывать газопровод и электролинии вместе нельзя. При пересечении этих двух систем коммуникаций, газ проводят на уровень ниже.
При надземной укладке трубопровода для защиты труб от внешнего воздействия применяется обваливание мягкими материалами, полимерами или бетонным полотном. Такая же защита используется при полуподземной прокладке, когда трубы лишь частично погружаются в почву.
Внутренний газопровод – это та его часть, которая пролегает от места ввода в здание до входа в газовое оборудование. При устройстве внутренней системы подачи топлива необходимо придерживаться определенной технологии, которая обеспечит безопасность эксплуатации газового оборудования. Все элементы устанавливаются по предварительно подготовленному чертежу. Узлы со стыками усиливают сваркой.
Подводные и подземные газопроводы – разновидности наружных. При расчетах их глубины заложения, ресурса материалов труб, комплектации учитывается глубина промерзания почвы, расположение других объектов и коммуникаций, а также запланированная нагрузка, условия среды, в которой будут находиться трубы, соединительные узлы, другие элементы.
Значение номинального давления газа при проектировании систем газоснабжения
Номинальное давление газа — это значение давления, при котором газопровод и все соединительные элементы могут работать наиболее эффективно и безопасно. Оно определяется из расчета максимального рабочего давления газа и коэффициента безопасности.
При проектировании систем газоснабжения очень важно учитывать номинальное давление газа в соответствии с требованиями норм и правил. При неверном выборе параметров газопроводов и оборудования может возникнуть опасная ситуация, такая как утечка газа, которая может привести к пожарам и взрывам
Кроме того, при выборе оборудования и расчете газопроводов важно учитывать не только номинальное давление газа, но и его расход. Например, для системы отопления необходимо учитывать объем помещения и требуемую тепловую мощность
Для приборов, используемых в бытовых целях, необходимо учитывать их потребление газа и давление, влияющее на качество работы.
В итоге, правильное определение номинального давления газа имеет решающее значение для безопасности и эффективности работы газоснабжающих систем. При проектировании и эксплуатации газопроводов и оборудования следует руководствоваться нормативно-технической документацией и обращаться к специалистам с соответствующей квалификацией.
Законодательные нормативы
При составлении проекта на подключение жилого дома к газовой магистрали учитываются многие технические параметры
Для этого важно знать тип прокладки трубы и величину давления топлива. Исходя из подобных данных на газораспределительной станции принимается решение о выдаче согласования на проект.
Оборудование для газаИсточник profile.ru
Природный газ является одним из наиболее дешевых и экологичных видов топлива, поэтому он получил широкое распространение в быту и промышленности. Постоянно возрастающее количество пользователей газа обуславливает разработку новых законов и норм, которые регулируют его применение. К важным документам в законодательстве относят определение стандарта подключения дома к газовой магистрали.

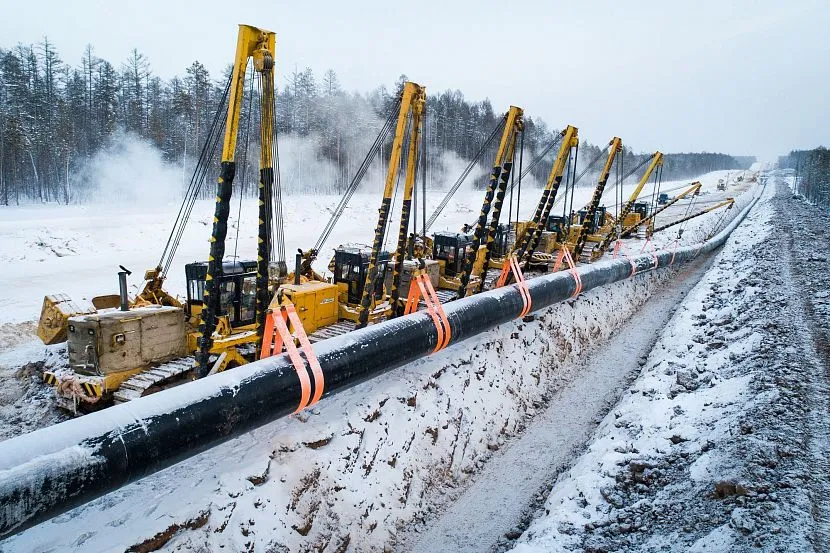

Строительство газовой магистралиИсточник biz.liga.net
В 2010 году в Российской Федерации были приняты нормативные акты, которые являются:
- Официальной документацией, требования которой обязательны к исполнению;
- Предметом контроля и проверок надзирательных органов для обеспечения безопасности оборудования;
- Основанием для судебных дел и подачи исков;
- Значимой причиной для наложения штрафных санкций в случае правонарушений.

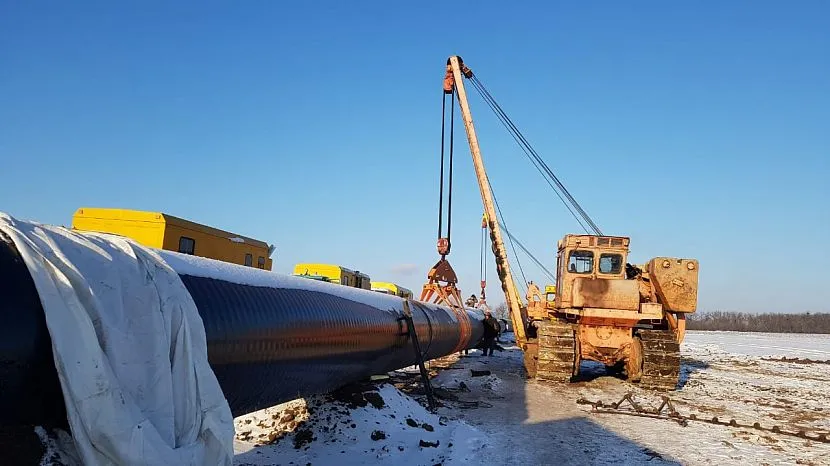

Размещение газовой трубыИсточник geoinfo.ru
Общая информация о давлении
Поддерживаемое давление газа зависит от назначения трубопровода
По определению давление – физическая величина, равная силе, которая действует на единицу площади под 90° к поверхности. Так как голубое топливо передается по трубопроводам, здесь условной поверхностью выступает площадь сечения трубы, а напор определяет скорость перемещения вещества.
Давление на разных участках газопровода от месторождения до форсунки в газовом котле поддерживается разное.
Виды давления
Напор в трубах жестко нормируется. Если в магистральной трубе величина слишком мала, переместить газ к другой станции попросту не удастся. Если давление в домовой сети будет слишком велико, на конечном пункте – горелке, газовую смесь не удастся смешать с кислородом в нужной пропорции, чтобы поддерживать горение, а не спровоцировать взрыв.
По величине напора классифицируют газопроводы. А так как он поддерживается постоянно, газ «связывают» с этой величиной.
Различают магистральные и распределительные газопроводы.
Магистральные – по такому трубопроводу газовую смесь передают на большие расстояния. С определенной частотой здесь установлены газокомпрессорные станции, которые поддерживают необходимый уровень. Конечным пунктом для магистрали служит местная распределительная станция. По уровню напора различают 2 вида:
- магистральные сети 1 класса – с рабочим давлением от 2,5 до 11,8 МПа включительно;
- 2 класса – поддерживается по нормативу 1,2–2,5 МПа.
Распределительные – по трубопроводу газ доставляют от станций к конечному потребителю – внутридомовым сетям. Различают:
- 1 категория – бытовой газ передается под давлением от 0,6 до 1,2 МПа;
- категория 1а – более 1,2 МПа;
- 2 категория – 0,3–0,6 МПа.
Единицы измерения
Измеряется давление самым разным образом. Но если речь идет о газовой линии, чаще всего используются следующие варианты:
- 1 мм. рт. ст – эта единица очень наглядна, особенно когда используют для измерения жидкостный манометр.
- 1 атм – единица измерения более традиционная. Первой величиной, которую можно было с чем-то сравнивать, было атмосферное давление. Величина, высчитываемая от абсолютного нуля, носит название абсолютная. Отсюда, избыточное давление равно разнице между абсолютной и атмосферной величиной. При изменении разряжения определяют, насколько уровень в некотором ограниченном объеме – трубопроводе – меньше атмосферного. Эту величину называют вакуумметрическим давлением. При ремонте или обследовании внутридомовых сетей измеряют вакуумметрическое в системе удаления дыма, и избыточное давление – в газопроводе.
- 1 бар – единица, более распространенная в Европе. 1 бар равен 100000 Па.
- 1 Па – единица измерения принятая в системе СИ. Неудобна тем, что слишком мала – всего 1 ньютон на 1 м². При обследовании газопроводов используют большую единицу – 1 МПа, равный 1000000 Па(паскалей).
Единицы легко перевести друг в друга, воспользовавшись онлайн-калькулятором.
На что влияет давление газа в трубах
Значительное повышение или снижение напора приводит к некорректной работе оборудования. Норма для жилых домов — 0,003 МПа
Для нормальной работы газового оборудования газ должен подаваться под тем напором, на которое оно рассчитано. Если это распределительная станция в цеху, напор в трубах должно быть высоким. Однако обычному пользователю – жителю квартиры или частного дома, приходится сталкиваться только с низким или условно средним значением в распределительных сетях.
На практике различают 3 ситуации.
- Среднее давление газа – голубое топливо подается на форсунки и горелки под нормальным напором. При этом газ в правильной пропорции смешивается с кислородом из воздуха и горит, обеспечивая подачу тепла.
- Выше нормы – часть газа не сгорает. Либо накапливается, либо окисляется только до угарного газа. Это может привести к отравлению, пожару или даже взрыву.
- Низкое давление газа – сгорает полностью, но подается в недостаточном количестве, в результате огонь на горелке нельзя сделать интенсивным. Отопительный котел не вырабатывает достаточного количества тепла.
Нормы потребления газа на отопление дома
Ограничения в потреблении коммунальных услуг могут проявляться в минимальных тарифах, допустимой мощности и нормах отпуска ресурса. Необходимость в существовании норм появляется там, где отсутствуют счётчики учёта.
Нормы потребления природного газа населением определяются по следующим направлениям его использования:
- приготовления еды в расчёте на 1 человека в месяц;
- подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
- индивидуальное отопление жилых помещений и хозяйственных построек;
- на нужды содержания домашних животных;
Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м 2 отапливаемой площади или на 1 м 3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.
Оптимальное давление для домашних трубопроводов
Газопроводы в зависимости от места монтажа классифицируются на наземные, подземные, наводные и подводные. Их назначение – транспортировка топлива с места добычи к конечному пользователю.
Газ подается под определенным давлением. Параметр зависит от участка газопровода.
Наиболее высокое давление природного газа наблюдается в центральных магистралях. Самые низкие показатели применяются при доставке топлива непосредственно в жилище потребителя.
Распределительное оборудование и настройка
Для соединения труб с разным давлением газа в сети применяют специальные регуляторы. Для этого в газорегуляторных пунктах находятся уникальные агрегаты, предназначены для управления потоками газа, определяя их дальнейшее направление.
Разновидности оборудования для настройки оптимальных показателей:
- Редукционные установки, уменьшающие показатели.
- Коммутационные аппараты, распределяющие топливо по отдельным квартирам и другим магистралям.
- Параметры системы контролируют различные датчики – манометры, счетчики, прочее.
- Для очищения газа предусмотрено фильтрационное оборудование.
Современные системы функционируют на автоматическом управлении, что позволяет упростить регулировку параметров. Также удается обезопасить газовые магистрали и приборы, которые подключаются к ним.
Категории давления
Выделяют 4 категории давления бытового газа: низкое, среднее, высокое и очень высокое. Для первого варианта характерны показатели, которые не превышают 0,05 атмосфер. Норма среднего – 0,5-3 атмосферы. В газопроводах высокого давления параметры составляют 3-6 атмосфер, а очень высокого – 6-12 атмосфер.
Правильный выбор давления – среднее или низкое
Эти показатели обеспечивают надежное функционирование газового оборудования в квартире и частном доме. Государственные стандарты допускают небольшое отклонение, но оно не должно превышать 0,005 кг/см2.
Недостаточное давление становится причиной перебоев с подачей топлива в многоэтажных домах. Чем больше потребителей, тем выше потребности в использовании топлива. В зимнее время расход газа значительно увеличивается, ведь требуется обогреть квартиры.
В частных домах перебои в работе сети возникают из-за характеристик газовых приборов. Для нормального функционирования котлов должно соблюдаться определенное давление в трубах. Если показатели слишком низкие, то работы приборов постепенно ухудшается. Чтобы предотвратить поломки устанавливают насосы для повышения давления газа.
Высокие показатели могут спровоцировать серьезные аварии, в результате которых могут погибнуть люди. Для предотвращения проблемных ситуаций монтируются системы распределения. Их основная цель – поддержание оптимальных показателей в сети, основываясь на сезоне года.
Подвод газа к жилым домам
В загородных домах применяется природный газ, который проходит предварительную очистку. Топливо подается по трубам под давлением не больше 0,05 атмосфер.
Показатель качества газа, добытого из недр земли – количество метана. Обычно в природном ресурсе его больше 80 %. Чтобы придать газу запаха добавляют одоранты – специальные добавки, помогающие своевременно выявить утечку газа. Если говорить об автономной системе газификации, то газ в дом подается через специальные емкости (газгольдеры).
Показатели давления в квартирах и многоэтажных домах в больших городах
Если показатели будут выше, то оборудование может просто взорваться из-за перенапряжения. Низкое — не удовлетворит потребности жильцов, из-за чего газовое оборудование выйдет из строя.
Нормы и СНиП газоснабжения
Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.
Какой газ используется в жилых домах
Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.
Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.
Какое давление газа в газопроводе жилого дома
Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.
Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:
- низким — до 0,05 кгс/см2;
- средним — до 0,05 до 3,0 кгс/см2;
- высоким — до 6 кгс/см2;
- очень высоким — до 12 кгс/см2.
Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.
Нормы потребления газа на отопление дома
Нормы потребления природного газа населением определяются по следующим направлениям его использования:
- приготовления еды в расчёте на 1 человека в месяц;
- подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
- индивидуальное отопление жилых помещений и хозяйственных построек;
- на нужды содержания домашних животных;
Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.
СНиП газоснабжения жилых домов
Требования СНиП в этой области сводятся к следующему:
- Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
- Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
- Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
- При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
- Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
- Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
- Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
- Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
- Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.
Влияние среднего давления газа
Среднее давление газа играет важную роль в различных процессах и явлениях, связанных с его поведением. Влияние среднего давления может быть видно как на молекулярном уровне, так и на макроуровне.
На молекулярном уровне, среднее давление газа связано с средней кинетической энергией молекул. Чем выше среднее давление, тем больше кинетическая энергия молекул, что приводит к их более интенсивному движению и частым столкновениям. В результате, газ может проявлять свойства, такие как диффузия и давление.
На макроуровне, среднее давление газа влияет на его состояние и свойства. При повышении среднего давления, газ может сжиматься и стать более плотным. Например, при увеличении среднего давления воздуха в шине автомобиля, объем воздуха сокращается и шина надувается.
Среднее давление газа также влияет на его температуру. По закону Гей-Люссака, для идеального газа с постоянным объемом, среднее давление и температура прямо пропорциональны. Это значит, что при повышении среднего давления, температура газа также увеличивается.
Изменение среднего давления газа может также влиять на его растворимость и химические реакции. Например, при повышении среднего давления, растворимость газа в жидкости может увеличиться, что может привести к выделению газа в виде пузырьков.
| Влияние среднего давления газа: | Примеры |
|---|---|
| Увеличение кинетической энергии молекул | Увеличение скорости диффузии газа |
| Сжатие газа | Надувание шин автомобиля |
| Влияние на температуру газа | Увеличение температуры воздуха при сжатии |
| Изменение растворимости газа | Выделение пузырьков газа в жидкости при повышении давления |
В целом, среднее давление газа оказывает влияние на его свойства и поведение, и его изменение может привести к различным физическим и химическим явлениям.
