Способы прокладки газопроводов к частному дому

Ввод в эксплуатацию внутридомовых газопроводов

Ответственность за состояние и правильную эксплуатацию внутридомового газового оборудования и газопроводов в городах и поселках несут эксплуатационные организации газового хозяйства. Ведомственные и частные дома обслуживаются соответствующими домоуправлениями (ЖЭК), эксплуатационными организациями газового хозяйства (по договорам с ними) или владельцами домов.

Основной формой обслуживания газового оборудования жилого дома является периодический профилактический осмотр и ремонт газовых приборов и внутридомового газопровода, производимый в плановом порядке и по заявкам потребителей. Установлена следующая периодичность профилактического осмотра в жилых домах: контрольная опрессовка газопроводов осуществляется 1 раз в 5 лет, сроки профилактического осмотра внутридомовых газопроводов устанавливаются органами газового хозяйства по согласованию с Госгортехнадзором, текущий ремонт производится 1 раз в год, смазка кранов и перенабивка сальников на стояках и вводах — 1 раз в год, смазка кранов у приборов — в срок профилактики.

Профилактический осмотр газовых плит и быстродействующих водонагревателей производят 1 раз в 2 месяца. Емкостные водонагреватели, отопительные, отопнтельно-варочные печи и другие приборы, имеющие автоматическое устройство, осматриваются 1 раз в месяц.

При профилактическом осмотре в обязательном порядке выпол-няются следующие работы:

ѕ осмотр всех газопроводов начиная от крана на вводе, обмыли-вание всех соединений с целью проверки состояния и герметичности соединений и арматуры на газопроводе — при каждом посещении по графику;

ѕ смазка кранов на вводе, ответвлениях в квартиры и к стоякам — по мере необходимости;

ѕ проверка креплений на газопроводе — при каждом посещении по графику;

ѕ проверка работы арматуры газовых приборов 1 раз в 3 месяца;

ѕ снятие горелок и прочистка сопел — по м»; ре необходимости;

ѕ проверка плотности соединений — при каждом посещении по графику;

ѕ регулировка всех горелок плиты — по мере надобности;

ѕ проверка исправности автоматики блок-крана и автоматики безопасности у проточных водонагревателей — по графику;

ѕ регулирование подачи воды и газа с проверкой работы водонагревателя на разных режимах — по графику.

Пакет разрешительных документов

Перечень таких документов нельзя составить без привязки к конкретному строению, его состав зависит от множества нюансов. Например, когда газовым коммуникациям предстоит путь через участки соседей, придется получить разрешение от их владельцев.

Конкретный список можно уточнить в проектной организации, но в большинстве случаев требуются:

1. Копии удостоверений личности всех собственников.
2. Свидетельство, подтверждающее право собственности на землю и размещенные на ней строения.
3. Акт проверки помещений, в которых планируется монтаж. Осмотр проводится представителем Службы внутридомового газового оборудования (СВДГО).
4. Разрешение на газификацию, подтверждающее техническую возможность осуществления этих действий. Документ оформляется Архитектурно-проектным управлением и заверяется его главой.
5. Технические условия на газификацию дома, которые выдает Горгаз.

К перечисленным документам обязательно прилагается техпаспорт из Бюро технической инвентаризации вместе с масштабированной картой участка со всеми строениями, которые планируется газифицировать. Также понадобится, заверенная в газовой службе, схема всех коммуникаций и проектируемого газопровода.

Вариант графического приложения для газификации жилого дома, который потребуется включить в пакет разрешительных документов

Подготовленный пакет предоставляется сотрудникам выбранной проектной организации. На его основании разрабатывается проект газификации с учетом всех особенностей участка и расположенных на нем строений.

Какой способ выбрать: подземный или надземный?

Выбор способа прокладки зависит от конкретного случая, а именно: от характеристик грунта, климатических условий, застроенности участка и т. д. Поэтому дать однозначный ответ на этот вопрос невозможно.

Рассмотрим основные советы по выбору способа прокладки газопроводной коммуникации:

• в случае если грунт на участке обладает высоким коррозийным коэффициентом, то тогда рекомендуется проводить газопровод надземным способом.
• в случае если поблизости от участка, на котором будут происходить монтажные работы, находится высоковольтная линия электропередачи, трубы прокладываются подземным методом.
• если проводка газопроводной линии предполагается по территории соседних участков, то тогда она должна производиться открытым способом (надземным).
• кроме этого, если газопроводная линия будет проводиться через автополотно, желательно выбрать комбинированный вариант монтажа труб. Комбинированный вариант включает в себя: подземную прокладку под автополотном и надземную по территории участка. Таким образом получается оптимальное решение проблемы.

В большинстве случаев применяют подземный способ укладки труб, чтобы обезопасить магистраль от воздействия различных негативных факторов

В зависимости от того, какой из методов монтажа газопроводной коммуникации будет проводиться, используют трубы из различных материалов. Существует два вида газопроводных труб по материалу изготовления:

• стальные;
• полиэтиленовые (ПЭ);

Стальные трубы отличаются универсальностью — их можно использовать для любой прокладки (надземной и подземной), а вот современные полиэтиленовые изделия применяются при подземном монтаже газопроводов. Это связано с тем, что полиэтилен имеет слабую устойчивость к ультрафиолетовому излучению. Под воздействием ультрафиолетовых лучей полиэтилен теряет свои свойства и разрушается

Однако он обладает целым рядом полезных достоинств, на которые стоит обратить внимание

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

Схема укладки подземного газопровода

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;
• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

Виды бестраншейной прокладки труб

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

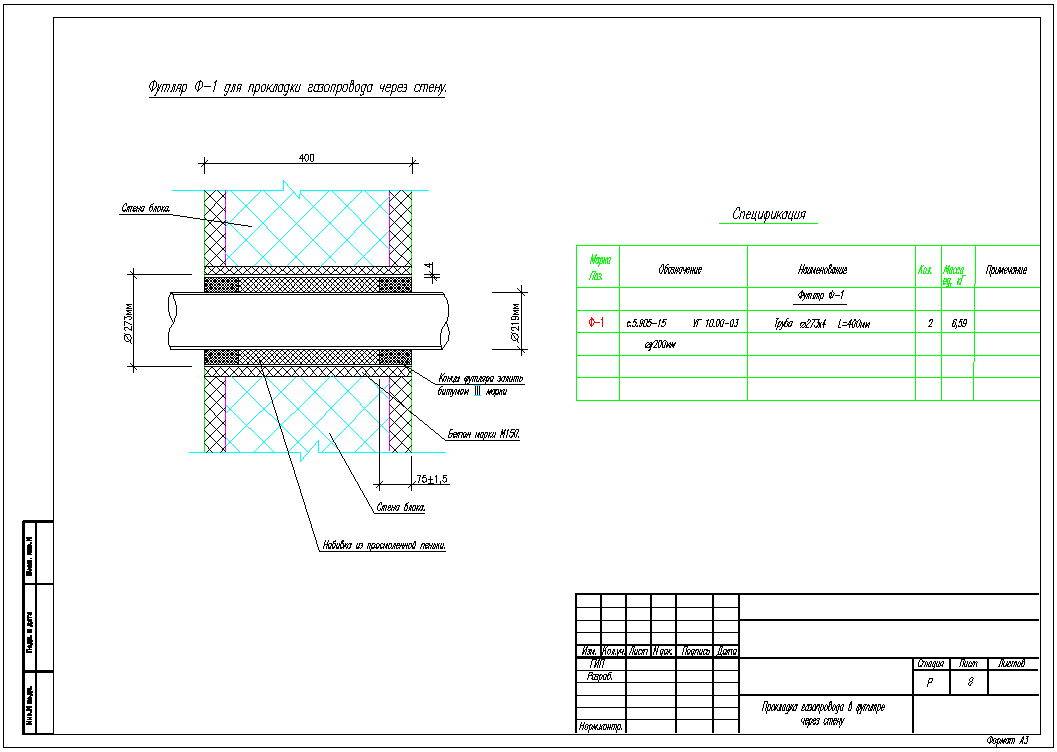

Инструкция по монтажу футляра

Процесс установки футляра прост и занимает немного времени. Заранее необходимо подготовить инструмент для пробивки стены и материал для заделки полостей между гильзой и стеной.

Пошаговая инструкция:

1. Проделать в стене отверстие диаметра, превышающего расчетный диаметр газопровода, в месте, определенном проектом.
2. Гильзу поместить внутрь отверстия, проверить, соответствует ли она по размерам.
3. Зазор между гильзой и стеной плотно заполнить бетонным раствором.
4. Дождаться, пока раствор высохнет, и проверить стабильность монтажа.

Остальные работы обычно проводят сотрудники газовой службы – прокладывают газопровод и изолируют его.

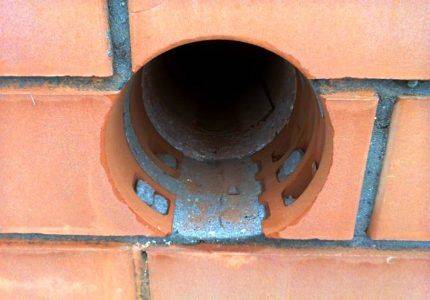

Для пробивки бетонной или кирпичной стены используют или обычный перфоратор, или алмазное бурение – дорогое удовольствие, но в результате его получается ровное и красивое отверстие

Если дом деревянный, то большое отверстие в брусе можно сделать дрелью, просверлив по периметру или применив коронку большого диаметра.

Охранная зона газопроводов

Чтобы газопровод работал без аварий и разного рода перебоев, устанавливается охранная зона.

Для разного класса газопроводов охранная зона соответственно разная. Это логично, ведь давление газа в магистральных газопроводах, например, I категории, составляет до 10 МПа, тогда как в распределительных среднего давления – от 0,005 МПа до 0,3 МПа.

Кроме того,размер охранной зоны зависит от того где расположен газопровод. Он может проходить как под землёй, так и под водой или же быть проложенным непосредственно по поверхности земли.

Ещё одним важным показателем, влияющим на размеры охранной зоны, является расположение газопровода, но в случае с системами среднего давления они важны не всегда, так как такие линии чаще всего проходят по населённым пунктам.

Охранную зону проектируют при проектировании газопровода и наносят на генеральный план землепользования на основании акта, выданного органами местного самоуправления.

Оборудование, маркировка и профилактические меры, возлагаются на организацию, обслуживающую газопровод, эта же организация выдаёт письменные разрешения на работы в охранной зоне.

Для чего нужна охранная зона газопровода?

Отсюда как бы логически вытекает, что охранная зона выполняет несколько функций:

• создаёт условия для работы газопровода;
• позволяет проводить регулярное обслуживание магистрали;
• способствует целостности газопровода и позволяет её контролировать;
• позволяет минимизировать последствия аварий трубопровода для населения и окружающей среды.

Что же такое — охранная зона газопровода?

Фактически это земля, или, вернее, участок земли на котором располагается сам газопровод, а также определённый участок, параллельный оси трубопровода, с обеих сторон от него.

Здесь следует помнить следующее:

• При прохождении трубопровода под водой к охранной зоне относится также водная гладь над трубопроводом.
• Обычно охранная зона маркируется специальными табличками зелёного или жёлтого цвета, которые могут располагаться как на специальных столбиках, так и на опорах электропередач, вышках связи. Часть табличек располагается под углом 30 о , они должны быть хорошо видны с воздуха. Расстояние между табличками не более 500-та метров, что позволяет их хорошо видеть.
• Таблички также размещаются в местах пересечения газопроводом автодорог, ЖД магистралей или других трубопроводов.

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

Виды полиэтиленовых труб

• Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
• Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
• Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
• Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
• Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
• Обладают доступной стоимостью, более низкой по сравнению с аналогами.
• Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
• Обладают длительным эксплуатационным сроком действия, до 50 лет.

Требования к установке газопроводной системы

Газопровод, который находится внутри помещения, стоит устанавливать в открытом виде. Резьбы должны иметь доступ к осмотру. Нельзя укладывать линию в участках воздействия агрессивной среды. Нельзя допускать, чтобы система омывалась горячими веществами или имела соприкосновение с разогретыми металлическими изделиями.

Защищая от коррозийных образований, нужно после испытания окрасить масляной краской в два слоя. Запорные элементы должны быть литыми и гладкими, не иметь трещин и расколов. Все детали чистыми, шпинделя прямыми и в свободном режиме вращаться, нарезная часть — без забоин. Запорные элементы необходимо предварительно подвергнуть испытательным процессам на свойство плотности и прочности.

Газовые цокольные вводы

Joomla 2.5 темыкалендари и события для Joomla Описание и применение газовых цокольных вводов

Газовые цокольные вводы устанавливаются в местах перехода наружного подземного газопровода в надземное положение, а так же там где выход находится в непосредственной близости к зданию.

Газовый цокольный ввод может быть выполнен изгибом пластиковой трубы с соединением полиэтилен-сталь в защитном футляре (рис. б).

А так же газовые цокольные вводы выполняются с использованием отвода и закладных нагревателей (рис. в)

Газовые цокольные вводы покрываются усиленным изоляционным покрытием в соответсвии с ГОСТ 9.602-2005 и РД 153-39,4-091-01.

Разновидности газовых цокольных вводов

Согласно Своду Правил проектирования и строительства газопроводов из полиэтиленовых труб СП 42-103-2003″ возможно применение трех типов газовых цокольных вводов:

a – стальной газовый цокольный ввод;

б – полиэтиленовый газовый цокольный ввод, со свободным изгибом трубы;

в – полиэтиленовый газовый цокольный ввод, с использованием отвода с закладными нагревателями.

1 – стальной участок цокольного ввода;2 – переход «сталь—полиэтилен»;3 – полиэтиленовый газопровод; 4 – футляр;5 – полиэтиленовый футляр изогнутый;6 – отвод с закладными нагревателями;7 – электроизолирующее устройство

ООО «НИЖПОЛИМЕР» предлагает все типы газовых цокольных вводов, в соответствии со сводом правил СП 42-103-2003.

а – Г-образный (гнутый) газовый цокольный ввод из стальной изолированной трубы.

Такой газовый цокольный ввод, это очень надежное и проверенное временем изделие, которое возможно использовать в холодное время года при низких темературах, в следствии того что неразъемное соединение находится под землей. Такой газовый цокольный ввод имеет диаметр 32х34 (Ду25) и 63х57 (90×89, 110×108) и изготавливается без сварного стыка.

Газовые цокольные вводы Диаметром 160х159, 225х219, 315х273 и выше изготавливаются со сварным стыком с приложением протокола их проверки. Стальная часть изолируется четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.

б – Прямой газовый цокольный ввод со свободным изгибом полиэтиленовой трубы.

Диаметр прямых газовых цокольных вводов – 32х34(Ду25)мм.

в – Газовый цокольный ввод газопровода с прямым участком полиэтиленовый трубы и стальной изолированной трубы (i-образный цокольный ввод).

Такой газовый цокольный ввод применяют в различных климатических зонах, благодаря подземному расположению 0,5м. Верхняя часть такого ввода так же усилена четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.

Таблица газовых цокольных вводов в компании НижПолимер:

Наименование	Вес, кг	Труба ПЭ ГОСТ 50838-95	Труба стальная	L1, не менее мм	L2, не менее мм	L3 не более мм	dмм	d1мм
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х1)**	6,96	32х3,0	25х3,2	1800	1100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х1)	6,47	32х3,0	32х3,0	1800	1100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х2)***	9,87	32х3,0	25х3,2	1800	2100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х2)	9,17	32х3,0	32х3,0	1800	2100	300	32	32
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х1)	9,00	40х3,7	32х3,2	1800	1100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х1)	7,73	40х3,7	38х3,0	1800	1100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х2)	12,74	40х3,7	32х3,2	1800	2100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х2)	10,92	40х3,7	38х3,0	1800	2100	300	40	38
ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х1)	13,24	63х5,8	57х3,5	1800	1100	300	63	38
ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х2)	18,82	63х5,8	57х3,5	1800	2100	300	63	38
ВЦГ ст57 ГОСТ 10705-80 (2х3)	25,38	–	57х3,5	1800	3000	300	57	38

Дополнительная комплектация газовых цокольных вводов

, при необходимости, готова поставить газовые цокольные вводы газопровода в комплектациях:

1) Смонтированные газовые краны;

2) Сильфонные компенсаторы изолирующие соединения;

3) Электросварные отводы.

А так же возможны различные типоразмеры (2х1, 2.5х1.3, 2х1.5, 2х2 и т.д.)

Выбор труб

Для газопровода применяются трубы из черной стали

Традиционным материалом для изготовления газопроводов считается черное железо. Металл отличается прочностью, гибкостью и устойчивостью к перепадам температуры. Чтобы разрушить магистраль, нужны специальные инструменты, силы и время. Вместе с тем, сталь подвержена коррозии и при отсутствии постоянного обслуживания ржавеет. Постепенно газовые хозяйства отказываются от такого варианта, переходя на новые, более эффективные материалы.

Полиэтиленовые трубы обеспечивают прокачку газа не хуже железных аналогов. Ограничения касаются только способа прокладки — такие коммуникации укладываются только под землей. Материал устойчив к коррозии, не требует дополнительного ухода, отсутствует риск возгорания от электрической индукции. Гладкие внутренние стенки обеспечивают отличную пропускную способность.

Не менее хорошо зарекомендовали себя трубопроводы из полипропилена. Полимер имеет доступную стоимость, устойчив к воздействию агрессивных веществ. Заслуживает внимания и простота сборки магистрали — полипропилен легко режется, пилится и сваривается бытовыми аппаратами. Гибкость материала позволяет делать повороты и обводы без использования фитингов. Единственным ограничением является прокладка только подземным способом.

Еще один пример лупинга

Одним из самых известных газопроводов с лупингом, введенным в строй за последние годы, является параллельная линия магистрали «Пелятка-Северо-Соленинское». Ее протяженность 30 км, но для строительства пришлось обустроить немалые 160 км дороги.

Кроме того, понадобилось проложить почти 90 км кабеля. Работы осуществляли более полутысячи квалифицированных специалистов на протяжении полугода.

Обустройство состояло из следующих этапов:

• установки свай, чему предшествовало бурение;
• монтажа с последующей сваркой опорных конструкций;
• укладки со сваркой самих труб лупинга;
• контроля качества сварных соединений;
• прочистки лупинга;
• испытаний с последующим запуском в тестовом режиме;
• антикоррозийной обработки всех металлических элементов.

Этапы перечислены в нужном порядке. В результате указанный лупинг позволяет с наименьшими затратами транспортировать газ к потребителям, причем бесперебойно.

Как указывали специалисты, экономический эффект от использования этой 30-ти километровой трубы составит внушительные 6,5 млрд рублей и это только за 2 года с момента ввода линии в строй.

№8. Требования безопасности при прокладке газопровода

Прокладка и функционирование газопровода сопрягается с большими рисками. Чтобы обеспечить полную безопасность, необходимо соблюдать ряд правил. Прежде, чем начинать работы по подключению частного дома к централизованному газопроводу, необходимо уведомить об этом местную газовую службу. Он должна сообщить о параметрах давления в газопроводе, к которому осуществляется подключение, и провести техническое согласование, после чего составляется проект работ.

В соответствующих СНиПах и правилах пожарной безопасности указано, как и где должны проходить трубы газопровода, чтобы обеспечить максимальную безопасность их эксплуатации.

Надземный газопровод используется на предприятиях, а также в тех случаях, когда почва имеет повышенную коррозионную активность. В этом случае руководствуются такими нормами:

• высота трубы в месте скопления людей должна быть не менее 2,2 м, над проезжей частью – более 5 м;
• в местах, где отсутствует движение людей и транспорта, допускается монтаж на высоте 0,35 м;
• в местах пересечения с системами электроснабжения необходимо организовать электрозащиту.

При подземной прокладке газовых труб к дому необходимо придерживаться следующих правил:

• глубина расположения труб зависит от глубины промерзания грунта, но, в любом случае, не ниже 0,8 м. На участках, где проводятся пахотные работы или обильное орошение, прокладывать трубы лучше на глубине не менее 1,2 м;
• расстояние газопровода от дороги – не менее 3 м;
• расстояние трубопровода низкого давления до стены дома – не менее 10 см, ввод в жилище осуществляется посредством гильзы.

Теперь самое интересное – нормы монтажа труб газопровода внутри квартир и домов:

• в жилых помещениях газовые трубы располагаться не могут;
• запрещен монтаж газовых труб в труднодоступных местах, их нельзя прятать за декоративной обшивкой. Исключения составляют те случаи, когда внешний декор можно легко убрать в случае необходимости, чтобы предоставить доступ ко всей трубе;
• высота расположения газовой трубы от пола – не менее 200 см;
• монтаж газовых труб возможен в помещениях с высотой потолка не менее 220 см и нормальной вентиляцией;
• при нахождении газопровода на кухне вентиляция этого помещения не может быть смежной с жилыми комнатами;
• газовая труба не должна перекрывать оконные и дверные проемы;
• длина гибкого участка газопровода не должна быть более 300 см;
• потолок над газопроводом должен быть отделан негорючей штукатуркой;
• для монтажа газовой колонки необходима стальная или оцинкованная вытяжная труба, но ни в коем случае не гофрированная алюминиевая. Естественно, необходимо предусмотреть в конструкции колонки наличие предохранителя, который перекроет подачу газа, если пламя погаснет;
• расстояние от тонкостенной металлической трубы до электрического кабеля должно быть не менее 25 см, до щитка – 50 см;
• лучше исключить соседство газовых труб и охладительных приборов;
• прокладка газовых труб в кухне по полу, под раковиной или около посудомоечной машины запрещена;
• труба должна быть надежно закреплена на стене с помощью хомутов и скоб.

Что же касается диаметра труб, то при расчете необходимо использовать такие параметры, как длина газопровода, температура газа, допустимое падение давления, тепловую мощность оборудования и расход газа. Чтобы правильно рассчитать диаметр труб газопровода, необходимо воспользоваться сложными формулами – лучше доверить эту задачу проектировщикам. В сети есть онлайн-калькуляторы, которые смогут быстро рассчитать требуемый диаметр в зависимости от введенных данных. Также на помощь могут прийти специальные таблицы.

Статья написана для сайта remstroiblog.ru.

Проект

Нельзя провести газ, не имея четкого проекта, в котором указывается не только место, а и детали проведения самих работ. Данный документ изготавливает исключительно проектная организация, даже не стоит браться за самостоятельный проект, потому как он еще должен быть утвержденным. Тем более что проектная организация обязательно должна быть лицензированной, и заказчик имеет полное право потребовать эту лицензию. Стоимость работ будет зависеть не только от сложности проекта и материалов, но и от самой организации. Расценки разные, поэтому целесообразно будет сначала взять прейскурант, а после выбрать оптимальный вариант. К тому же проектировщиком будет произведена регистрация на установку газовых приборов.

Охранная зона газопровода высокого давления: сколько метров по СНиП (СП)

Согласно СП 62.13330.2011 этот параметр самый большой. Зона газопровода должна в идеале занимать достаточное пространство, чтобы обезопасить окружающие объекты и предоставить быстрый доступ для починки.

Задвижка

Ведь в газопроводе с высоким давлением выше всевозможные риски. В случае какой-то чрезвычайной ситуации газ резко вырывается наружу, выталкиваемый сам собой, а также благодаря факторам, сообщающим веществу скорость (вследствие чего оно и движется).

Откуда и вытекает, что для 2 категории (напором 0,3–0,6 МПа включительно), охранная зона газопровода высокого давления составляет 7 метров в каждую сторону. Благодаря этому удается избежать проблем в обслуживании коммуникаций или каких-то аварийных ситуаций.

Такие меры оправданны, и есть мнение, что охранная зона для труб с высоким давлением 2 категории должна даже быть больше. Хотя бы 7.4–7.8 метра. Но пока это только теория.

Надземный трубопровод

Накопившийся опыт достаточен, чтобы утверждать, что эти нормативы для газопроводов различного давления соответствуют современным потребностям. И вряд ли они будут меняться в ближайшие несколько десятков лет.

По крайней мере, до 2022 года изменений не ожидается. Ниже представлены нормы, актуальные и для населенных пунктов, включая города и села, и для частного сектора.

Состав природного газа

Эти цифры были выведены в процессе многолетней эксплуатации газопроводов, газовых коммуникаций. Согласно им может в итоге допускаться или не допускаться проведение земляных и других работ, строительства.

Объект	Расстояние от газопровода (0,3–0,6 МПа включительно)
Дом (до фундамента, а не до фасада)	7 метров
Дорога	7 метров
Водопровод	1,5 метра
Канализация	2 метра
ЛЭП (1–35 кВ)	5 метров

Важно учитывать, что давление в трубопроводе 2 категории составляет 0,3–0,6 МПа. Так что работы по обслуживанию данной системы газопроводов отличаются повышенной опасностью

Равно как и эксплуатация такого газопровода в целом более опасна

Равно как и эксплуатация такого газопровода в целом более опасна.

Конечно, подобный трубопровод гораздо сложнее проложить в месте, где рядом расположено множество построек и сооружений, из-за охранного расстояния. Например, даже если это частный сектор, дома нередко расположены близко, а значит, близко расположены подземные и надземные сооружения, включая коммуникации с их охранными зонами.

Так что стоит несколько раз подумать, будет ли оправдано решение насчет прокладывания трубопровода с высоким давлением. Даже если было согласование, утверждение и вообще вся процедура пройдена без нареканий, возможно, это еще не повод прокладывать газопровод с такими параметрами.

Нормы расположения коммуникаций согласно СНиП и СП

Однако не следует забывать, что есть еще трубопроводы высокого давления первого класса, от 0.6 до 1.2 МПа. В таких системах охранная зона составляет 10 м в каждую сторону. До водопровода она будет 2 м, до канализации – 5 м.

Нормы отступов для газовых трубопроводов высокого давления 1 категории (свыше 0,6 и до 1,2 МПа) представлены в таблице ниже.

Объект	Расстояние от газопровода (свыше 0,6–1,2 МПа)
Дом	10 метров
Дорога	10 метров
Водопровод	2 метра
Канализация бытовая	5 метров

Конечно, можно и больше. Например, 5.5 м до канализации или 3 м до водопровода, включая колодец. Но это все равно еще параметры, применимые к ГРС (а также к ШРП и ГРП) и узлам. Так что и ограничения далеки от тех, что накладываются на магистральные трубопроводы.
