Быстрота монтажа
Одним из главных преимуществ буронабивного фундамента является быстрота его монтажа. Уже через 2-3 дня после начала работ можно получить готовый и надежный фундамент для дальнейшего строительства.
Этот результат достигается благодаря использованию специальной техники и опытных специалистов, которые глубоко прорабатывают каждую деталь и этап работ. Они не только быстро, но и точно выполняют все необходимые действия, что делает процесс монтажа максимально эффективным.
Более того, применение буронабивного фундамента позволяет сократить время на подготовительные работы, так как не требуется замораживать грунт, как в случае с ленточным фундаментом. Это значительно ускоряет весь процесс строительства и позволяет получить готовое здание за короткий период времени.
Кроме того, если возникают какие-то задержки или изменения в планах, то вся работа может быть прервана и возобновлена в любой момент без особых проблем.
- Быстрой монтаж
- Отсутствие замораживания грунта
- Ускорение строительства
- Гибкость и возможность внесения изменений
Буронабивной фундамент своими руками: пошаговая инструкция
Монтаж буронабивных свай можно произвести самостоятельно, прльзуясь рунным буром для скважин.
Проектирование
Перед установкой буронабивных свай проводят расчеты.
Опора должна заглубляться, как минимум, на 0,2м ниже отметки, на которой промерзает грунт.
Чтобы узнать, сколько свай вам будет необходимо, общий вес дома делят на значение несущей способности одной сваи, а затем полученное число перемножают на 1,2.
Подготовительные работы
Свайное поле размечается согласно схеме. Во всех прямоугольных участках замеряют длины диагоналей. Полученные значения должны быть одинаковыми.
Максимальный шаг между сваями составляет 2м, но при этом он не должен быть более трех диаметров опор.
Установка
Чтобы пробурить скважину, берут ручной бур. Затем производят установку обсадных труб и арматуры. Обсадная конструкция может быть металлической, пластиковой, железобетонной или рубероидной.
В процессе строительства частных домов обсадные конструкции обычно являются несъемными. Устанавливать их нужно, четко соблюдая вертикаль. Для проверки точности пользуются строительным уровнем.
Свободное пространство вокруг обсадной трубы засыпается землей и трамбуется. Высота трубы проверяется с помощью гидравлического или лазерного уровня. Если труба оказалась выше поверхности, ее надо будет срезать, оставив лишь арматуру, за которую будет цепляться ростверк.
Бетонирование буронабивных свай проводят с применением бетона класса М-300. Его трамбуют с помощью вибратора. Время высыхания и укрепления сваи – 3 недели.
После высыхания свай приступают к заливке ростверка.
Метод устройства набивных свай
Расчет буронабивного фундамента с ростверком
При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:
Расчет буронабивных свай
В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:
Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:
l = P/Q, где
l — расстояние между сваями;
P — несущая способность 1 сваи;
Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).
Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).
Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.
При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).
Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:
- по углам дома;
- вдоль несущих стен с выбранным шагом;
- под входной группой.
Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.
Расчет монолитного ростверка
Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:
В = М/L*R
В — ширина ленты ростверка;
М — масса дома;
L — длина ростверка;
R — несущая способность верхнего слоя грунта.
Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.
Мнение эксперта
Сергей Федоров
Профессиональный строитель. Стаж 18 лет
Задать вопрос эксперту
В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.
Расчет армирования
Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

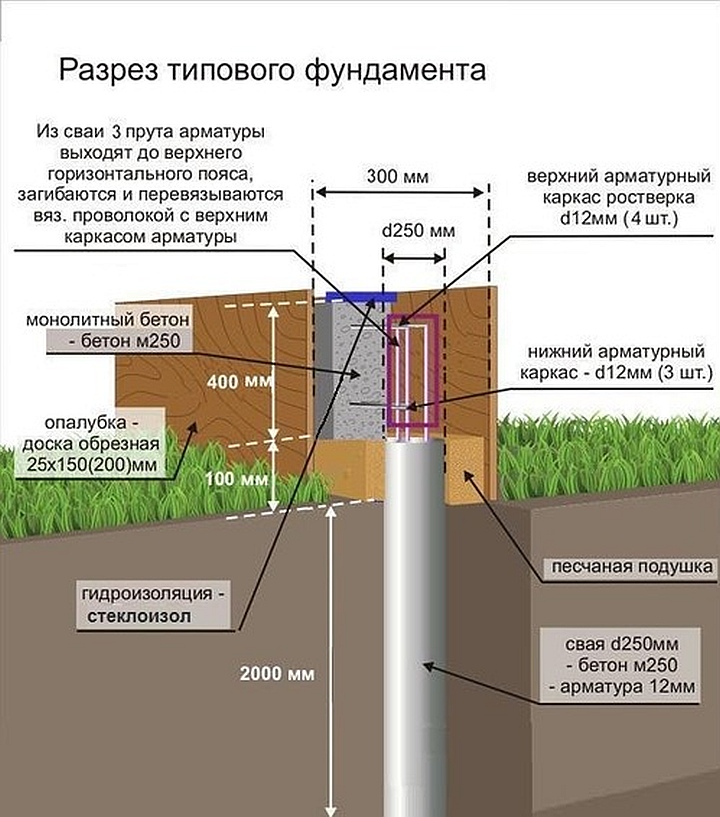

Конструктивные особенности

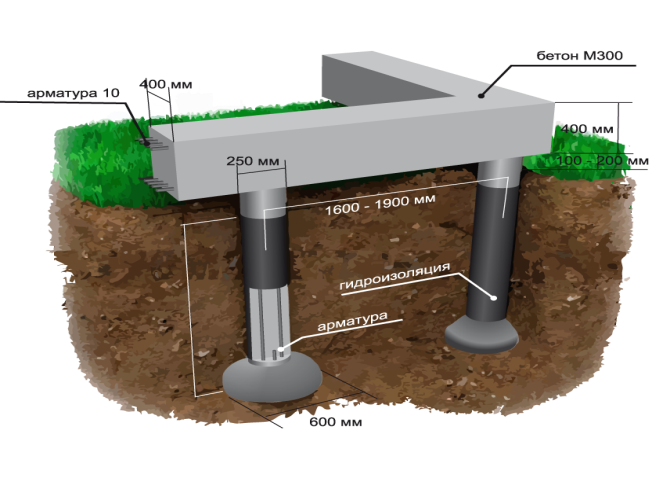

Буронабивные фундаменты с ростверком представляют собой основания для жилых или промышленных зданий. Состоит такая конструкция из нескольких основных элементов.
- Опоры. Они представляют собой своеобразные сваи, изготавливаемые из металлических или асбестовых труб. Внутри система заполняется бетоном, который и является основным компонентом конструкции. Диаметр опоры может варьироваться в широком диапазоне, что позволяет изменять технические характеристики изделия под свои личные потребности.
- Ростверк. Устройство этого элемента довольно простое. Ростверк представляет собой своеобразную перемычку, соединяющую все вертикальные опоры. В качестве подобных каркасов применяется множество материалов. Особую же популярность приобрели основания с монолитным ростверком. Перемычка здесь предполагает бетонную ленту, которая также связывается с опорными элементами. Сверху получается что-то наподобие ленточного фундамента.
Буронабивные фундаменты изготавливаются на основе специальных СНиП, учитывающих условия эксплуатации.
Шаг каждой сваи определяется на основе механических нагрузок, которые будут воздействовать на основание

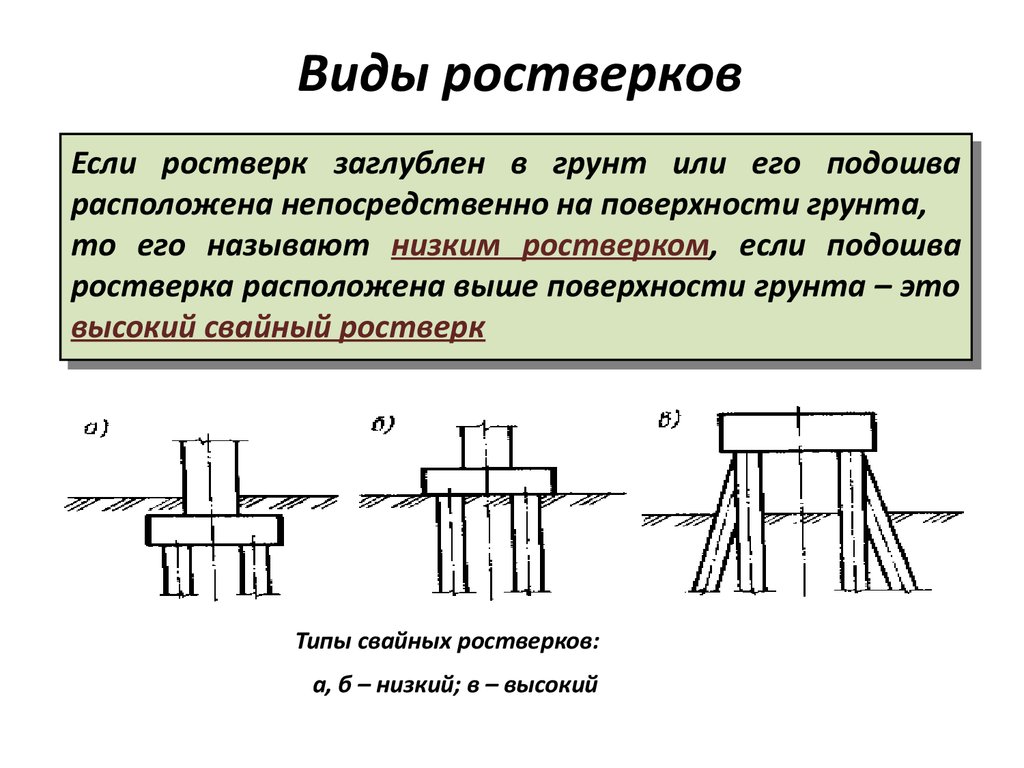

Обратите внимание, что ростверк может располагаться как на небольшом расстоянии от земли, так и углубляться немного в почву
Способы создания буронабивных свай
Все возможные методы или способы создания по технологии буронабивных свай с ростверком можно поделить на несколько групп.
Возведение свай и создание ростверка можно производить вручную (самостоятельно) при помощи переносных бурильных установок, а также с применением специализированной техники.
Самостоятельное создание буронабивного фундамента
Почва под бурение должна быть достаточно мягкой для прохождения бура
Данный метод очень эффективен при строительстве небольших зданий, бань и подсобных помещений. Для ручного бурения применяют обычные буры, которые вращают при помощи собственной силы, тем самым создавая отверстие для трубы, которая будет являться опалубкой для свай фундамента будущего дома.
Далеко не в каждой почве можно самостоятельно производить буровые работы, если же грунт позволяет свободно создавать отверстие, то оно значительно углубляется.

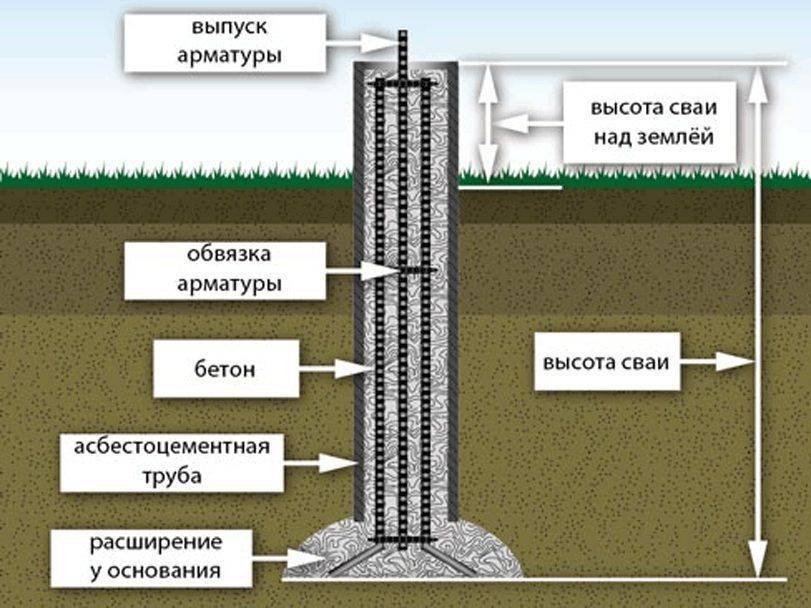

Чтобы создать каркас для буронабивных свай, чаще всего применяют трубы. Подробнее о создании фундамента смотрите в этом видео:
В зависимости от размеров строения и его веса трубы, как опалубка для свай, могут быть разного диаметра. Обычно применяют изделия из асбеста или пластика (канализационные трубы). Общие параметры трубчатой сваи можно увидеть на приведенной схеме.

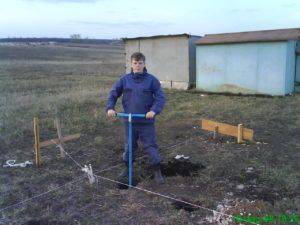

Применение переносного бура
Используйте разные насадки для разных типов грунтов
Переносной ручной бур способен значительно сэкономить количество времени, затраченное на проведение работ по созданию наливной конструкции. С его наличием можно заранее планировать работы, создавая бетонный фундамент.
В зависимости от комплектации изделия насадками и его мощности можно заранее предполагать возможность бурения на том или ином грунте.
Но без опалубки тяжело создать качественный фундамент, а в качестве нее могут быть не только трубы (не смотря на созданное округлое отверстие в земле), но и кубообразные конструкции, созданные из деревянных досок или листового материала.
При создании опорной конструкции любым способом нельзя забывать о возведении армокаркаса для буронабивных свай. Арматурные каркасы для свай создаются как в трубах, так и в кубообразных конструкциях. О том, как создать сваи своими руками, смотрите в этом видео:
Промышленное создание буронабивного фундамента
На сегодня существует 3 промышленных метода создания буронабивного фундамента:
- Метод вибропогружения. Основан на комплексном применении шнека (наконечника бура) и специальной вибрационной трубы, которые удалены друг от друга на фиксированное расстояние, за счет чего образуется земляная пробка. Арматурный каркас для буронабивных свай при таком методе бурения устанавливается после извлечения бурильной установки перед заполнением скважины бетоном.
- Метод раскатки грунта. Он основан на применении специального раскаточного устройства. После прохода бура земля не выбрасывается на поверхность, а уплотняется по стенкам.
- Бурение при помощи буровой колонны. Данный способ создания скважины под сваи широко применяется во всем мире. На конце колонны располагается несколько шнеков с прямой подачей бетона. Выброс грунта производится через внутреннюю полость трубы. Подробнее о промышленном способе в этом видео:
Подводя итог написанной статье, следует обратить внимание, на проведение качественных расчетов для создания буронабивного фундамента, при которых следует учитывать абсолютно все параметры: почвы, самого строения, используемого бетона, окружающей среды и территории. Только при учете всех факторов и качественном выполнении работ будущий дом простоит долгие годы
Фундамент на буронабивных сваях: плюсы и минусы
Такое основание имеет следующие преимущества:
- Универсальность. Фундамент подходит практически для любых типов грунта, исключением являются только чересчур каменистые почвы.
- Экономичность. Буронабивной фундамент – это хороший и бюджетный вариант. На его постройку уйдет гораздо меньше денег, чем на другие виды фундамента, поэтому если вы ищете именно дешевый вариант, то он является одним из оптимальных.
- Быстрые сроки установки фундамента и возможность проведения работ в любое время года.
- Достаточно низкая трудоемкость. Немалым преимуществом подобного фундамента является то, что для его установки не нужно использовать спецтехнику, поэтому его можно сделать и своими силами, что также позволяет еще больше сэкономить.
Если для других видов свайного фундамента требуются покупка дорогостоящих свай и найма спецтехники, то для буронабивного ничего из этого не нужно, поэтому он обходится значительно дешевле.
Недостатки буронабивного фундамента:
- Недостаточная теплоизоляция пола. Т. к. внизу пол не закрыт, возможны сквозняки и прохлада. Несмотря на это даже на свайном фундаменте можно сделать теплый пол, который избавит от этой проблемы.
- Отсутствие возможности обустроить подвальное помещение, хотя конкретно для бани этот недостаток не столь существенен, т. к. в таком строении обычно обходятся без подвала.
Монтаж
Свайное основание с бетонным ростверком может быть разным по конфигурации, особенностям исполнения, используемым материалам.
Сваи бывают:
- Сплошные – универсальный вариант для всех типов почвы.
- Полые с многосекционным сердечником – для частного строительства в сложных условиях.
- Сваи с уплотненным забоем – для домов весом больше 500 т.
- С пятой – с проведением взрывных работ.
Обычно в строительстве частных домов используют опоры сплошного сечения простой конструкции.
Чтобы фундамент сделать своими руками, нужно запастись всем необходимым: обсадные трубы, ручной бур, арматура, бетонный раствор, вязальная проволока, гидроизоляционный и теплоизоляционный материалы, деревянные щиты (из которых будет монтироваться опалубка), рулетка, уровень любой, виброоборудование и все, что обычно используется для работы с бетоном.
5 Этап. Прочность свай
Чтобы сваи служили долго, выбирайте сваи более качественные, буронабивные сваи можно ставить на рассточнии пару метров друг от друга, зависит от вашего дома. Если ваши сваи будут в диаметре 50 см, до каждая свая выдерживает до 5 тонн, что дает вам возможность строить хоть из кирпича, надежность высокая.
6 Этап. Песчаная подушка
На дне скважины устраивается подушка из песка или щебня, которая вручную утрамбовывается. После этого в яму заливается приготовленная строительная быстротвердеющая цементная смесь (бетон), иногда ее сочетают с камнями. Обязательным условием является подача бетонного состава при определенном уровне вибрации и небольшими порциями. Это исключит образование воздушных пустот и обеспечит фундаменту прочность и долговечность.
7 Этап. Вязка арматуры
Лучше использовать арматуры диаметром 10-12 мм. Они обеспечат достаточную прочность конструкции.
На следующем этапе вяжем арматурный каркас, нижний край которого должен остаться погруженным в бетонную смесь и не соприкасаться с дном ямы. В противном случае металл будет подвержен коррозии, и буронабивной фундамент потеряет свою прочность.
8 Этап. Гидроизолируем скважины
Для обеспечения прочности будущего буронабивного фундамента проводится гидроизоляция скважины при помощи слоя или двух рубероида. На почвах с повышенной влажностью для защиты используются обсадные трубы.
9 Этап. Заливка фундамента бетоном
Арматура устанавливается в опалубку в виде сетки, однако, не соприкасаясь с ней. Для этого арматурный каркас связывают с каркасом свай. Затем происходит заливка опалубки раствором, после его затвердевания буронабивной фундамент считается готовым.
На завершающем этапе происходит установка ростверка, который объединяет выступающие над землей части буронабивного фундамента. Самым прочным считается монолитный ростверк из железобетона. Для его установки вам потребуется железобетонный раствор, арматура и деревянные конструкции под опалубку. После этого нужно дать просохнуть фундаменту до одного месяца.
https://youtube.com/watch?v=xa5s1KEwmhE
( 4 оценки, среднее 1.25 из 5 )
Олег Сомов/ автор статьи
Виды ленточного фундамента
При строительстве коттеджей на сваях основание ленты фундамента относительно отметки земли может располагаться:
- Ниже нулевого уровня на 20-30 см. Такой фундамент называется мелкозаглубленным и наиболее часто применяется для домов в средней полосе России. Конструкция отличается простотой монтажа, отсутствием сложных расчетов, надежностью, универсальностью. Мелкозаглубленный фундамент нельзя устраивать на плывунах, пучинистых грунтах, участках с повышенным уровнем подземных вод.
- Ниже нулевого уровня на 50-60 см. Заглубленный тип фундамента по причине сложного устройства и нецелесообразности практически не используется в частном строительстве. При возведении многоэтажных домов такой тип основания применяется при необходимости обустройства цокольного или подвального этажа.
- Выше уровня земли на 20-50 см. Висячий тип ленточного фундамента по конструкции практически идентичен свайно-ростверковому висячему фундаменту. Основание такого типа возводится на плывунах, в болотистой местности, пучинистых грунтах, участках с высоким уровнем грунтовых вод, а также там, где существует угроза подтопления. Проектирование и строительство висячего фундамента на сваях требует детального и сложного расчета, который лучше доверить профессионалам.
Фундамент на буронабивных сваях, у которого основание монолитной ленты лежит на земле (нулевой уровень), с практической точки зрения не имеет смысла: если грунты на участке достаточно сильные, чтобы выдержать ленточное основание, то необходимость использовать буронабивные сваи отпадает. Если же грунты на участке слабые, то ленточная часть просядет ниже уровня земли.
Как правильно сделать самому?
Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.
Определение расстояния между сваями
В частном домостроении обычно поступают следующим образом:
- обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
- если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.
Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.
Разметка и земляные работы
Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.
Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.
Установка свай
При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.
Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.
Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.
Строительство опалубки
Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.
Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.
Армирование
Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.
Заливка бетона
Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.
Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.
В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.
Гидроизоляция и вентиляция
Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.
Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.
В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью
Теплоизоляция
Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.
Строительство буронабивного фундамента с ростверком своими руками
Для постройки здания необходимо провести ряд исследований участка и расчетных операций, чтобы получить:
- Геологическое заключение о составе имеющихся на участке грунтов.
- Определение максимальной глубины промерзания почвы, необходимое для расчета длины труб, в связи с тем, что они должны закладываться на 20 – 30 см ниже этого уровня, чтобы исключить их выталкивание во время зимних морозов.
- Предполагаемый вес дома с учетом дополнительной снеговой нагрузки.
Работы на участке, необходимые для возведения фундамента на буронабивных сваях с ростверком, делятся на несколько этапов:
Разметка участка, проводимая для окончательного определения количества и расположения свай. Как правило, используются асбоцементные или стальные трубы, длиной 2 метра и диаметром 150 – 250 мм. Расчетный вес нагрузки на одну сваю составляет около 1600 кг. Для строительства обычного дома среднего размера используется от 30 до 50 свай.
Процесс возведения фундамента с помощью свай основан на работах по пробиванию скважин. В устойчивых грунтах можно обходиться без труб, а в качестве гидроизоляции – использовать двойной слой рубероида, который опускается в приготовленные пробуренные отверстия. Поверхность металлических труб необходимо обработать специальным антикоррозионным покрытием, при опускании защитить их слоем гидроизоляции. Обычно, для этого используют два слоя рубероида.
В скважину необходимо опустить подготовленную арматуру, следя, чтобы она не касалась земли, не доставала до нее несколько сантиметров
Это важно, чтобы защитить металл от воздействия влаги и препятствовать коррозии. Верхний край конструкции должен выступать над сваями, чтобы обеспечить дальнейшую увязку с арматурой ростверка.
Следующим этапом является бетонирование свай
Для этого в трубы частями заливается бетон с последующей утрамбовкой его при помощи специального бура, создающего вибрацию. Если участок имеет сыпучие грунты, то перед бетонированием следует засыпать в скважину смесь песка и гравия в равных пропорциях.
Более подробную инструкцию по изготовлению свай читайте в статье Буронабивные сваи своими руками. А здесь мы предлагаем вам посмотреть небольшое видео, где поэтапно изображен процесс сборки и заливки конструкции свай: Столбчатый фундамент- легко!
Выступающие части свай нужно обрезать в одной плоскости и соединить между собой с помощью ростверка, который объединит их в единую конструкцию и даст возможность равномерно распределить всю нагрузку между сваями и по периметру.
Классификация свай
Буронабивные сваи различаются по форме, материалу, способу изготовления и технологии армирования.
- Сваи могут быть в форме цилиндра одного сечения или разного, в том числе с уширением нижнего конца.
- Материал — бетон, смесь бетона и арматурной стали, раствор цемента и песка.
- По способу армирования бывают с армированными каркасами по всей длине или её части.
Способ изготовления будет зависеть от того, какие геологические и гидрогеологические условия на строительной площадке. Также на выбор технологии повлияет и тип рабочего оборудования.
Можно выделить основные способы изготовления свай:
- Обустройство специальных креплений стен скважин.
- Обустройство стен таким образом, который защищает их обрушения: чаще всего для этого применяют глиняный раствор или воду под большим давлением.
- Крепление стен скважины с помощью обсадных труб: неизвлекаемых или инвентарных.
В Своде правил под названием — СП 50-102-2003 есть полная классификация всех видов буронабивных свай. Там описано, как проектируются различные виды фундаментов, в основе которых установлены сваи.
Решение о применении того или иного вида свай в качестве фундамента или ограждающей стенки принимают, основываясь на результатах проведённых инженерно-геологических работ. Изыскания помогут определить свойства грунта и наличие грунтовых вод.
Технология возведения свай
Процесс возведения буронабивного фундамента.
После того как разметили фундамент, на месте его заложения копается траншея глубиной до 400 мм. Намечаются точки, в которых будут ставиться сваи. Установка опоры начинается бурением скважины специалистами http://burenie.net с применением мотобура. В скважину укладывается двойная рубашка из рубероида. По размеру она соответствует диаметру опоры. На мокрых почвах для изготовления сваи в скважину опускается обсадная труба, которая позволяет качественно заполнить скважину бетоном. После этого опускается арматурный каркас. В зависимости от нагрузки, каркас устанавливается или по всей длине сваи, или на ее части. Есть вариант, при котором арматура ставится только в верхней части опоры для обеспечения связи с ростверком. При установке арматуры нужно следить, чтобы нижняя ее часть не выступала внизу сваи. Если арматура будет в контакте с грунтом, то она покроется коррозией. Со временем это может вывести сваю из строя. Если структура грунта позволяет оставить стенки скважины в устойчивом состоянии, то обсадная труба не требуется.
При бетонировании скважины раствор уплотняется вибратором. Скважины можно пробурить и ручным строительным буром. Применение такого бура может ограничиваться максимальным диаметром скважины. Он должен быть не более 300 мм. Для соединения сваи с ростверком прутья арматуры сваи выводятся наверх на высоту ростверка за минусом 3 см. Ростверк можно сделать монолитным. Можно для устройства ростверка применить стандартные бетонные балки. При монтаже балки ростверка на сваю необходимо в верхней части сваи забетонировать Т-образный стержень. Горизонтальная часть Т-образного стержня делается равной ширине сваи. Высота этого стержня должна быть равна размеру укладываемой балки. После укладки балки стык бетонируют, а горизонтальную часть Т-образного стержня приваривают к монтажным петлям укладываемого элемента. Если буронабивной фундамент применяется в горизонтально-подвижном грунте, то требуется устройство жесткого железобетонного ростверка.
Плюсом буронабивного фундамента является то, что сваи можно заливать по одной. Это дает возможность готовить не очень большой объем бетона.
Вариантом буронабивной сваи будет бутобетонная буронабивная свая. В такую опору при заливке бетонного раствора добавляют камни. Это увеличивает прочность опоры и экономит бетон. Но диаметр такой сваи должен быть не менее 50 см, потому что она хуже противостоит горизонтальным и вертикальным силам. В пользу применения буронабивного фундамента стоит отметить, что сваи можно заливать по одиночке, тогда как ленточный фундамент рекомендуется заливать весь сразу. При этом возникает необходимость подготовки большого объема раствора.
В чем его преимущества и недостатки
В первую очередь, следует рассмотреть положительные стороны, которыми отличается фундамент на буронабивных сваях:
- процесс строительства не отличается сильным шумом, поэтому работы можно проводить круглосуточно даже в том случае, если они проводятся в непосредственной близости к другим жилым зданиям;
- при введении сваи в грунт, присутствует крайне незначительная вибрация, в связи с чем полностью исключается возможность возникновения разрушений или же деформации близкорасположенных зданий, если осуществляется тесная городская точечная застройка;
- технология непрерывного шнека в процессе бурения не предусматривает извлечение значительных грунтовых масс;
- фундамент из буронабивных свай предусматривает изменение глубины их залегания и длины на разных уровнях, если речь идет о строительстве домов на побочных грунтах;
- в отличие от обыкновенных заводских, буронабивные сваи могут использоваться в любом диаметре, при этом нет необходимости изначальной закупки, транспортировки и последующего хранения целого комплекта таких изделий;
- нет потребности в том, чтобы покупать или же арендовать высокомощную сваебойную машину;
- есть возможность корректировки определенных конструктивных особенностей сваи, включая также отсутствие армирования нижней части;
- достаточно низкая стоимость, а также короткие сроки строительства кирпичного дома.
Но есть и определенные недостатки:
- металл свай подвержен коррозии;
- фундамент не может использоваться на скальных грунтах;
- для строительства подвала нужно будет проводить определенный ряд дополнительных работ, а также использовать дополнительные материалы, что связано с финансовыми затратами;
- использовать такой фундамент достаточно сложно, если дом строится на хрящеватой почве.
Особенности устройства буронабивной сваи
Буронабивными принято называть сваи, формируемые на месте строительства, хотя технологий их изготовления существует несколько. В промышленном строительстве применяют бетонирование методом НПШ (непрерывного полого шнека), либо технологии устройства свай с камуфлетной пятой, в которых уширения образуются за счёт электрохимического воздействия на грунт или взрыва.
- Если буронабивной фундамент возводится под дом, то в пробуренных заранее скважинах устраивают сваи как сплошного сечения, так и с уширениями, но расширение пятки осуществляется вручную, с помощью бура ТИСЭ. Каркасы обычно устанавливают непосредственно в скважины, после чего в них под давлением закачивают бетон, водоцементный раствор или пескоцементную смесь.
- Обсадные трубы или другие виды оболочек используют только в тех случаях, когда строительство ведётся на обводнённых грунтах, а бетонирование осуществляется вручную. Специализированные организации работают по иным технологиям, и создают защитные оболочки, пропитывая стенки скважин глинистым либо полимерным раствором.
- На сухих грунтах изолировать сваи от излишней влаги нет необходимости, поэтому никакой обсады для стенок скважин не требуется. Просто заливаемый раствор должен иметь хорошую пластичность и негустую консистенцию, чтобы часть его могла впитаться в грунт.
- Пропитанные цементным молоком, стенки скважины приобретают высокую плотность и прочность, а сама свая оказывается намертво скреплённой с грунтом. Единственный недостаток этого способа заключается в том, что возрастает расход бетона, поэтому в частном строительстве используют в качестве несъёмной опалубки асбоцементную трубу, либо изготавливают гильзы из рубероида или тонкого оцинкованного стального листа.
- Трубная обсадка удобна за счёт своей жёсткости: она позволяет вывести оголовок сваи на любую отметку без поверхностной опалубки. Гильзы обычно используют, когда отметка верха свай соответствует поверхности грунта или приямка. Если сваи должны возвышаться над землёй на небольшую высоту, гильзы, так как они дешевле, применяют тоже – только в этом случае не обойтись без наземных подпорок.
Подпорки вокруг установленных под сваи оболочек из рубероида
Нюансы бетонирования
Когда сваи формируются без обсадных труб, технология, по которой возводят буронабивной фундамент, выглядит примерно так. В грунте бурятся скважины, для чего используют вращательные или ударные установки. Затем в скважину закачивает жидкий глинистый раствор, который: 1) выносит на поверхность остатки рыхлого грунта; 2) укрепляет стенки скважины, предупреждая их осыпание.
Каркас, установленный под буронабивной фундамент, в скважину без обсадки
В зависимости от проекта, арматурный каркас может соответствовать всей длине сваи, или устанавливаться только в определённой части. Высокомарочные бетоны вполне могут обходиться без армирования – в этом случае арматура может устанавливаться только ближе к оголовку, чтобы была возможность связать сваю с ростверком или плитой. Бетонирование ствола скважины осуществляется с помощью бетонолитной трубы, начиная заливку от пяты, и постепенно поднимаясь вверх.
Бетон не сбрасывается на дно скважины с высоты – подающая труба должна минимум на метр опускаться в толщу бетона. На этой трубе закреплён глубинный вибратор, с помощью которого бетон сразу после подачи уплотняется. Вынимают бетоновод из скважины только тогда, когда бетонирование окончено до самого верха. Это предупреждает сдавливание сваи грунтом и обеспечивает высокое качество монолита.
Подача бетона в скважину через трубу с воронкой
При необходимости обсадки стенок скважины, причиной которой является высокая сыпучесть грунта, после бурения сначала устанавливают оболочку, а потом уже выполняют работы по армированию и бетонированию. Когда грунт сильно обводнён, но сохраняет свою прочность, используют технологию бетонирования с извлекаемой оболочкой.
В этом случае обсадная труба устанавливается временно, лишь для изоляции полости скважины от грунтовых вод. В неё заливается гидрофобизированный бетон, а по окончании бетонирования труба аккуратно вынимается. Таким образом, с помощью одной обсадной трубы можно залить все сваи на объекте.
Установка извлекаемой оболочки
