Что из себя представляют установки для бурения скважин на воду и как они работают

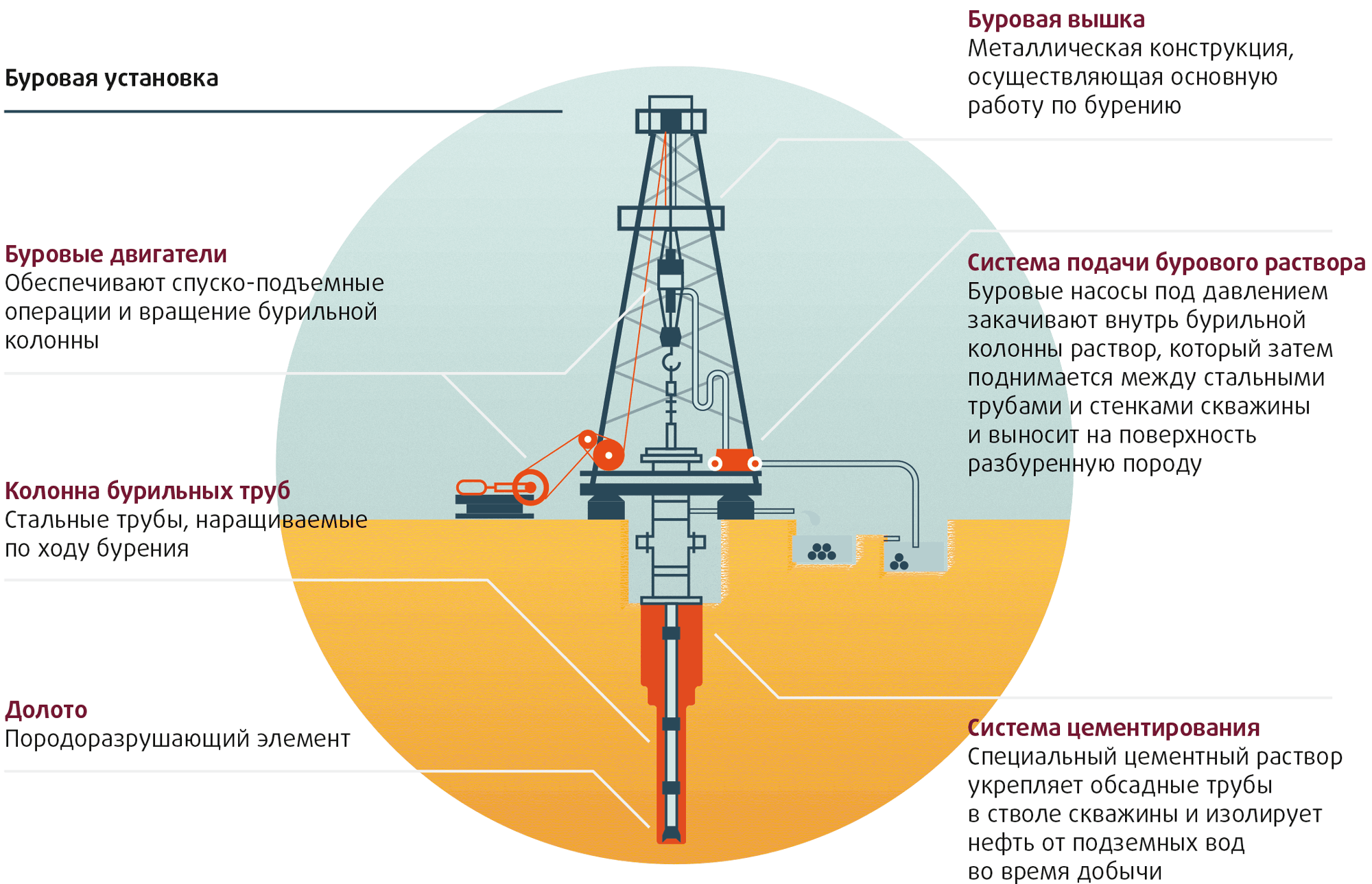

Виды оборудования для бурения нефтяных скважин

Оборудование для бурения бывает разным. Всё зависит от того для чего именно оно служит, но также и буровые установки для нефтедобычи делятся на свои подкатегории. По конструкции они разделяются на мачтовые (установка, опирающаяся только на две опоры) и башенные (где нагрузка буровой установки равномерно распределяется на четыре более устойчивые опоры). Башенные установки в российской нефтедобывающей промышленности, обычно достигают сорока одного метра. Вдобавок к этому, если бурение производится на море, буровые установки располагаются на специально оборудованных для этих целей плавучих эстакадах.

Работы буровых установок подразделяются на передвижные и стационарные. Как нетрудно догадаться, передвижные установки, используются для того, чтобы разведывать месторождения, исследуя подземные пласты грунта. Мощные нефтедобывающие буровые установки представляют собой вид стационарных установок, которые ценятся гораздо больше, чем передвижные.

Для буровых установок также установлены свои нормы и требования

Очень большое внимание уделяется основе бурового оборудования, а именно основным несущим конструкциям и опорам, поскольку именно на них приходится весь вес буровой установки. Их надёжность – залог того, что оборудование прослужит долго и не возникнет никаких чрезвычайных ситуаций или серьёзных аварий

Какое нужно буровое оборудование для бурения скважин на воду

Данный вопрос требует более глубокого рассмотрения, так как существует четыре основных способа бурения:

• ударный;
• шнековый;
• роторный
• с промывкой.

Каждый из них предполагает использования специально оборудования для бурения водоносной скважин.

Бурение ударным способом

В качестве основного инструмента для бурения скважины используется железная труба, к которой прикреплена желонка. Ударная часть – своего рода черпак, который выбирает на поверхность породу. Разрыхление подземных пластов производится ударами, когда трубу с желонкой, поднятую на высоту лебедкой отпускают под собственным весом в шурф.

Для выполнения работ потребуется:

• тренога из металлопроката;
• труба с желонкой;
• трос с крюком и лебедкой;
• комплект обсадных труб.

Процесс трудоемкий, а подвижность пластов требует быстроты.

Бурение шнековым способом

Способ подходит для грунтов с большим содержанием песка. В качестве бурильного оборудования для скважин небольшой глубины используется отруба, которую венчает резец. Вокруг стержень охватывают винтовые лопасти. Разрыхленная почва поднимается наружу по шнеку в результате вращения по принципу мясорубки.

Для выполнения работ потребуется специальная буровая шнековая установка, на которой закрепляются все необходимые элементы, оснащение, инструменты. Можно изготовить шнек самостоятельно из ледоруба, приварив к рабочей части Т-образную рукоять. Но так бурят абиссинский колодец, если грунт достаточно мягкий и рыхлый.

Бурение роторным способом

В качестве привода для бура используется гидравлическая или электрическая установка роторного типа, закрепленная на раме. На конце ударного инструмента находится долото из твердосплавного металла, которое разбивает породу.

Артезианские скважины бурятся иногда другим инструментом. Так, если почва глинистая, рыхлая, мягкая вместо него устанавливают ложковый бур. Это труба со спиралевидной нарезкой. Когда приходится работать с суглинками рабочим узлом является бур-змеевик. Работает по принципу штопора. Выбор зависит от типа грунта. Потребуется оснащение для промывки шурфа и запас воды.

Бурение с промывкой скважины

За один час работы можно пробурить более 13 метров. При этом водоносные пласты залегают на горизонте 40 метров. Этот метод применяется для бурения скважин на песок. Для выполнения работ необходимо организовать два контура подачи промывочной жидкости:

1. Прямая промывка. Промывочный раствор подается в шурф, вымывая породу. Отработанная жидкость вместе с размытым грунтом выбрасывается на поверхность.
2. Обратная промывка. Промывочный состав подается в выработанный шурф, чтобы вымыть почву. Жидкость откачивается на поверхность грязевым насосом.

Подача растворов производится по трубам и шлангам буровой установки. Технология предполагает, что подаваемая жидкость вымывает породу, охлаждает оборудование, а также способствует тому, чтобы обсадные трубы свободно размещались в шурфе.

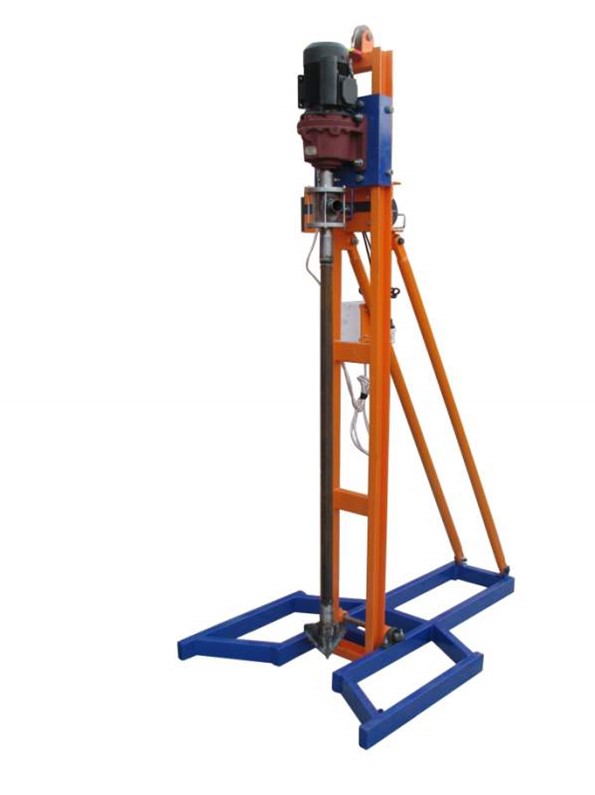

Производственная установка для бурения с электроприводом

Чтобы изготовить буровую установку с электрическим приводом самостоятельно, рекомендуется начинать с поиска рабочих материалов и инструмента:

• электрическая дрель со сверлами;
• отвертка;
• болгарка;
• сварочный аппарат;
• бур;
• стекло;
• редуктор;
• рамка.

Для подачи воды в скважину в постоянном режиме предусматривается подключение бурового агрегата к редуктору, выполняющему функцию электрического привода. Канал очищается с помощью Бейлера.

Производство буровой установки осуществляется следующим образом:

• Заготавливается отрезок трубы нужного размера.
• Делается клапан внизу снаряда.
• Приваривается сверху защитная сетка.
• Приваривается ручка или “ушки” для закрепления каната.
• Затачивается нижняя часть снаряда или приваривается несколько “зубов” из металлических отрезков или кусков толстой проволоки.
• Делается тренога из металлических труб.
• Устанавливается блок, лебедка и двигатель для поднятия снаряда из шахты.
• Привязывается канат к желонке и собирается конструкция.

Малогабаритная буровая установка является производительным оборудованием для разработки водоносного горизонта на частной территории. Конструкционно буровые установки просты и надежны. Однако, имеются существенные отличия между блоками с точки зрения стоимости, технических параметров и срока службы.

Гидробурение скважины

Малогабаритные установки для бурения скважин на воду не такая и сложная, но при ее использовании следует придерживаться некоторых правил, иначе вы рискуете не добиться того, чего хотите. И так, как делается бурение скважин на воду малогабаритной переносной установкой.

–>

Инструменты для гидробурения

Гидробурение – один из наиболее простых методов для создания на вашем участке скважины. Для него используется сила самой воды, находящейся под значительным давлением.
Давайте рассмотрим, какими же положительными качествами обладает гидробурение.К ним относятся следующие характеристики:

• Малогабаритная буровая установка довольно легка в применении и не требует специальных знаний;
• Экономичность метода, такую установку можно не покупать, а просто арендовать и цена будет не такой и большой;;
• Вся работа выполняется полностью своими руками, нет необходимости в наемных рабочих или привлечении друзей;
• Занимает мало времени.

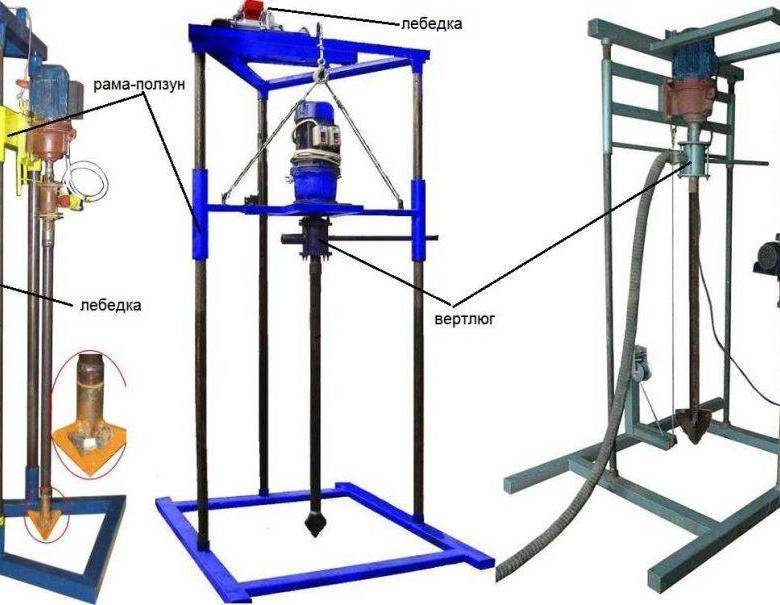

Как уже было сказано выше, то для данного метода потребуется малая бурильная установка. Она не занимает много места и проста в обращении.
Собирать ее тоже довольно быстро. Основа работы установки заключается в том, что происходит вымывание грунта при помощи большого напора воды.МБУ состоит из таких компонентов:

• Разборная рама из металла;
• Двигатель, за счет которого происходит передача усиления на бур;
• Инструмент для бурения;
• Водяная помпа, которая отвечает за силу давления;
• Лебедка;
• Вертлюг – часть рабочего контура, необходимая для скользящего крепления других элементов;
• Разведочный или лепестковый бур для грунта;
• Шланги, соединяющие помпу и вертлюгу;
• Буровые штанги для формирования колонны;
• Управленческий блок МБУ.

На то, чтобы собрать все вышеперечисленные детали потребуется около часа времени

Малые габариты установки дают возможность пользоваться МБУ на небольшом пространстве.
Обратите внимание, что необходимо будет сделать приямки для установки

Собираем установку

Алгоритм монтажа МБУ. Тщательно относитесь к этому порядку, его нарушение может привести к поломке оборудования.Итак:

• Сборка металлической конструкции осуществляется по инструкции.
• Работа над выемками и приямками. Они располагаются на расстоянии 1-1,5 метров от самой установки. В них должен быть буровой раствор, использующийся для гидробурения.
• Необходимо сделать приямок-фильтр и основной приямок. Фильтр находится ближе к установке, его ширина, длина и глубина – до 0,7 м. Основной необходимо сделать немного дальше.
  Между этими двумя приямками вырывается неглубокая траншея, связывающая их. Его размеры – около метра по длине, ширине и глубине. Водяная помпа находится после основного приямка.
• Шланг из входного отверстия помпы идет к основному приямку. К буровой установке прикрепляется подающий шланг, идущий из выходного отверстия помпы.
  Этот шланг при помощи штанги соединяется с вертлюгом. Через вертлюг в скважину осуществляется подача бурового раствора. Уже отработанный раствор из скважины оказывается в приямке-фильтре, где грунт будет оседать, а раствор постепенно перетекает в основной приямок и используется снова.

Необходимое оборудование для работы

Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду.

Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.

Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.

Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром – долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол

Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м.

В состав этой сборной конструкции включены:

• металлическая рама разборного типа;
• инструмент для бурения;
• лебедка;
• двигатель, передающий усилие на бур;
• вертлюг, часть контура для скользящего крепления деталей;
• водяная мотопомпа для обеспечения давления в системе;
• разведочный или лепестковый бур;
• буровые штанги для формирования колонны;
• шланги для подачи воды к вертлюгу от мотопомпы;
• блок управления.

В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб.

При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.

Процесс гидробурения с самого начала и до конца работ включает постоянный круговорот рабочей жидкости. С помощью насоса водная суспензия с размытым грунтом выходит из скважины, поступает прямо в приямок и после осаждения взвеси снова подается в скважину.

Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.

Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов – приямков. К качеству поставляемой в скважину воды не предъявляются особые требования

Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч.

Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины

Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды

Разделение по виду выполняемых работ

В соответствии с этим критерием установки для бурения скважин бывают:

• Эксплуатационные. Машины применяются на стадии разведки пород в месторождении. Их основная цель — забор проб грунта для уточнения данных о геологии.
• Разведывательные. Эта техника применяется для сбора проб грунта с месторождения. По итогам его исследования необходимо определить значение промышленного объекта.
• Для бурения технических скважин. Отверстия необходимы при строительстве зданий и сооружений различного назначения, для устройства фундаментов. Также их можно причислить к типу буровых установок на нефть и газ.

Ручные

Существует еще и автономные буровые устройства, созданные на базе мотоблока. Они чаще всего имеют механический привод, он получает крутящий момент от двигателя мотобура.

Небольшой размер таких устройств позволяет работать с ними в одиночку, а использование понижающего редуктора позволяет производить сверление скважин даже большого диаметра. Величина заглубления у них намного меньше, чем у МГБУ и у самоходных механизмов, а небольшой размер такой ручной бурилки позволяет делать скважины возле стен зданий или заборов.

Если водоносный горизонт на вашем участке находится на глубине не более 20–25 метров, то такой аппарат будет идеальным решением самостоятельно изготовить абиссинскую, а быть может, даже артезианскую скважину. Скорость бурения зависит от характеристик установленного двигателя и составляет 3–5 м/час. Ввиду небольших размеров и невысокой мощности такие установки используются на мягких, торфяных и глинистых почвах.

Бурение ударным способом

Ударный способ бурения самый простой по сравнению с двумя предыдущими. Собрать такую установку можно даже самому. Независимо от производителя, она состоит из:

• треноги, которая устанавливается прямо над местом бурения;
• ударного элемента – представляет собой заостренную трубу вестом до 80 кг;
• гибкого металлического троса, к которому крепится груз;
• лебедки для подъема и опускания груза.

Принцип действия установки понятен из названия. Лебедка резко опускает ударный элемент с высоты треноги, нанося удар о землю. Затем груз поднимается в исходное положение и снова опускается. Поскольку удар приходится каждый раз в одно и то же место, то грунт постепенно разрушается и образуется углубление.

Ударное бурение применяется не только для скважин, но и для формирования шпуров. Это цилиндрическое углубление в породе длинно до 5 м и диаметром до 75 мм.

Один из главных недостатков этого способа – риск преждевременного осыпания грунта. Поэтому после окончания работ в скважину обязательно спускаются обсадные трубы.

Еще один из минусов – это трудоемкость процесса. Поэтому в случае большой глубины залегания вод работы могут затянуться надолго.

К достоинствам ударного бурения относят:

• возможность работы при отрицательных температурах;
• большой объем разовой выемки почвы;
• возможность разработать скважину большого диаметра;
• небольшие затраты на проведение работ.

Артезианская скважина

Скважина глубиной от 50 до 200 метров, доходящая до водоносного слоя на известняке, называется артезианской и считается промышленной. Достоинствами скважины являются большое количество добываемой воды (около 10 м3 в час), отличное качество воды и длительное использование этого источника. Буровые установки для бурения скважин на воду такой глубины требуют особых знаний и навыков.

Бурение промышленных скважин на воду нельзя провести своими руками, поскольку для этого потребуются специалисты высокой квалификации, мощное оборудование для бурения и специальная лицензия на проведение данного вида работ.

Кроме того, стоит знать, что стоимость таких работ обходится довольно дорого. Уменьшить цену артезианской скважины можно за счет кооперирования нескольких участков, располагающихся по соседству. Мощности одного такого источника воды вполне хватит для обеспечения всех потребностей в воде.

Схема скважины на воду может быть различна. Существует несколько вариантов конструкций. Сначала познакомимся с классическим типом. Для обустройства такой артезианской скважины используется труба диаметром 133 или 159 миллиметров. При такой конструкции вода в трубе поднимается примерно до середины или чуть выше, поэтому насос устанавливают в самой нижней ее части. Бурение артезианских скважин на воду в грунте до начала известняка предполагает установку трубы, а в водоносных известняковых породах она не требуется.

Следующий вариант конструкции артезианской скважины состоит из двух обсадных труб. Одна труба диаметром около 155 миллиметров доходит до известняка. В ней проходит вторая металлическая труба диаметром около 125 миллиметров устанавливается до уровня сухих известковых пород. Потом в эту трубу вставляют трубу из пластика чуть меньшего диаметра, которая проходит по известняку до воды.

Конструкция артезианской скважины на плывущих грунтах несколько отличается от других. В этом случае сооружают так называемый кондуктор, который представляет собой трубу несколько большего размера (примерно диаметром около 160 мм), чем обсадная, диаметр которой составляет около 125 миллиметров. Кондуктор предохраняет обсадную трубу от избыточного давления плывущего грунта.

Еще на неустойчивых грунтах, располагающихся выше известняковых грунтов, иногда используют телескопический вариант конструкции артезианской скважины, в котором используют две или несколько обсадочных труб. В такой конструкции в трубу большого диаметра, которая заканчивается в слое из валунов, вставляют трубу меньшего диаметра, доходящую до известняка. Третью трубу из пластика устанавливают только в том случае, если имеются глинистые прослойки.

Сооружение такого вида водного источника состоит из оформления документов, непосредственно бурения и обустройства скважины. Перед тем как начать работы обязательно нужно получить разрешение, которое обязывает выполнить ряд требований к ее расположению.

Во-первых, рядом с артезианской скважиной в радиусе 300 метров не должно быть станций технического обслуживания, химических мероприятий и автозаправок. Минимальное расстояние между двумя артезианскими скважинами должно быть не меньше ста метров. Рядом с источником воды не должно быть деревьев и построек ближе, чем на 30 метров.

Фермы, предприятия по переработке канализации, дворы по содержанию скота и другие различные такие объекты могут располагаться на расстоянии не меньше 200 метров от места скважины.

Все работы по бурению состоят из: взрыхления грунта, очищение скважины от земли, установка обсадочных труб.

Обустройство артезианской скважины складывается из следующих работ:

1. Сборка и установка кессона, который может состоять из металла, пластика или бетона.
2. Затем проводится монтаж глубинного насоса.
3. После этого прокладывается электрическая проводка, ставится оборудование и проходит его наладка.
4. Теперь устанавливают гидроаккумулятор и блок автоматики.
5. После этого укладывают трубы к местам, где будет отбираться вода.

Полезно будет почитать:

Причины грязной воды из скважиныОбустройство скважины на участке является первостепенной задачей для дачника. Проблема некачественной воды…

Установка и оборудование для бурения скважин на воду

Выбор буровой установки для воды

На приусадебном или загородном участке обязательно нужно иметь, а если его нет, то отрыть источник чистейшей природной питьевой воды. Только тогда дом можно будет назвать комфортным, а садовый участок защищённым от засухи.

Сегодня для бурения скважин используется специальное оборудование, то есть, буровые установки. Исходя из цели, применяется целый комплекс приспособлений различной комплектации.

Буровые машины

Сделать скважину на маленьком участке земли рациональнее при помощи габаритных буровых машин малого размера. Это всё из-за того, что габаритные установки тяжелее, не такие манёвренные, по сравнению с малыми. А вот с большими машинами могут возникнуть различные проблемы.

На сегодняшний день в наличии имеется большое разнообразие бурильных машин, которые отличаются габаритами и эксплуатационно-технологическими параметрами. Они делятся на различные виды, учитывая некоторые характеристики:

Глубина бурения. Существуют машины, которые предназначаются для бурения скважин на воду до 50 метров, от 50-600 метров, а также агрегаты для глубоких скважин более 600 метров, то есть, для бурения артезианских скважин.

Цель. У всех они могут быть разными. К примеру, машина выбирается, исходя из того, где и какая задача поставлена для бурения. Это могут быть работы, связанные с установкой столбов, подведения воды, добычей углеводородов, бурение скважин на песок и так далее.

Тип привода. Все бурильные машины бывают с дизельными, бензиновыми или электрическими моторами.

Также агрегаты есть самоходные, буксируемые или стационарные.

Тип кручения. Все машины подразделяются на виды: роторные и подвижные. Роторные применяют для рытья скважин в лёгких почвах, а подвижные машины используют для их обустройства в твёрдом грунте или скальных породах.

Размеры. Имеются крупногабаритные установки и малых габаритов. Первые являются стационарными вышками, которые собираются рабочими на месте бурения из разных частей. Установки малых габаритов намного меньше крупногабаритных и их легко переместить с одной точки на другую без разбора.

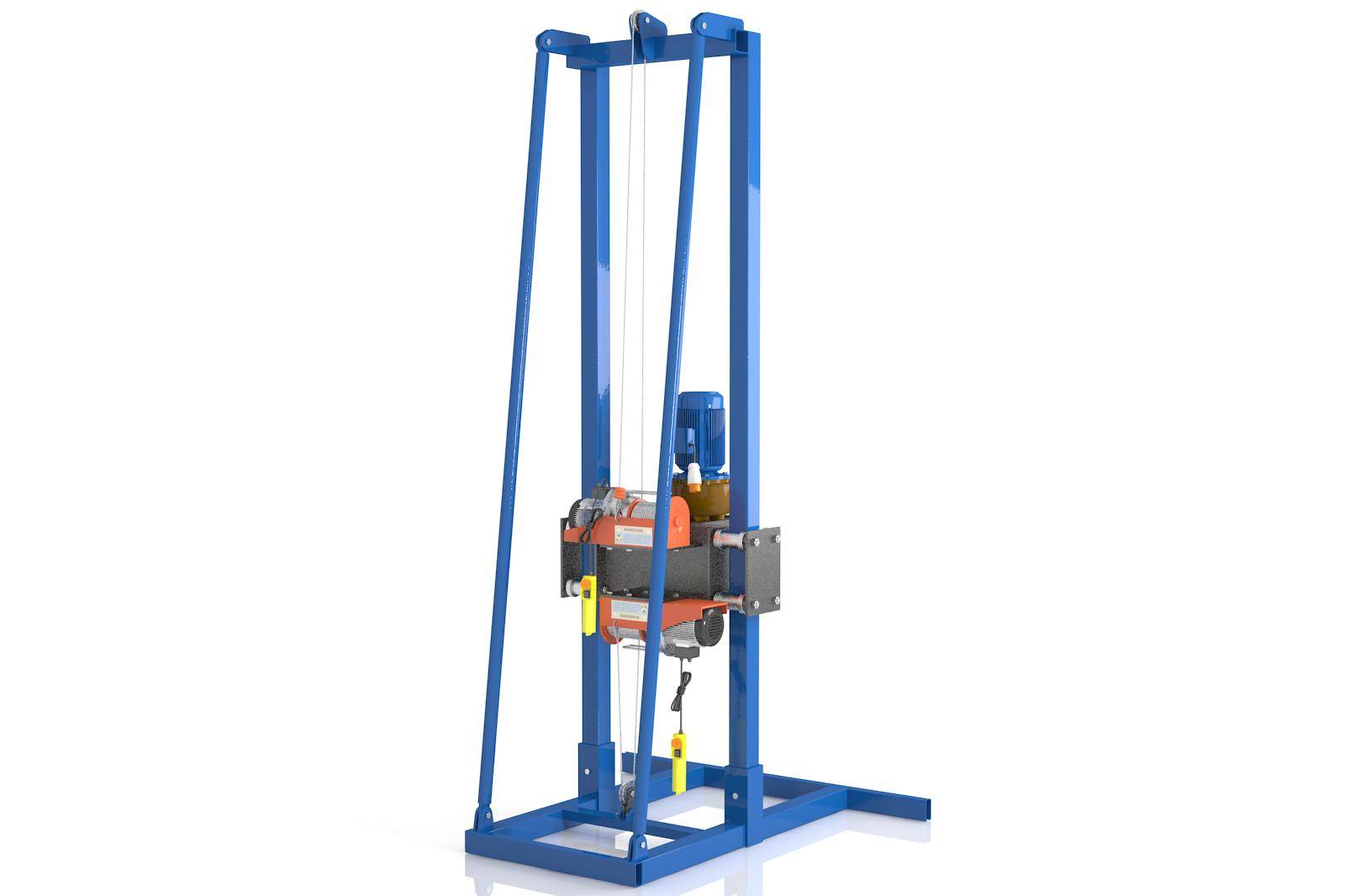

Бурение малогабаритной установкой

Очень часто на даче или в других местах люди применяют машины малых габаритов, которые легко могут перемещаться по территории, ограниченной дворовыми сооружениями, а также растениями в огороде или саду. В отличие от тяжёлых машин, малые быстро пройдут к установленному участку, не нанеся вреда прилегающей территории.

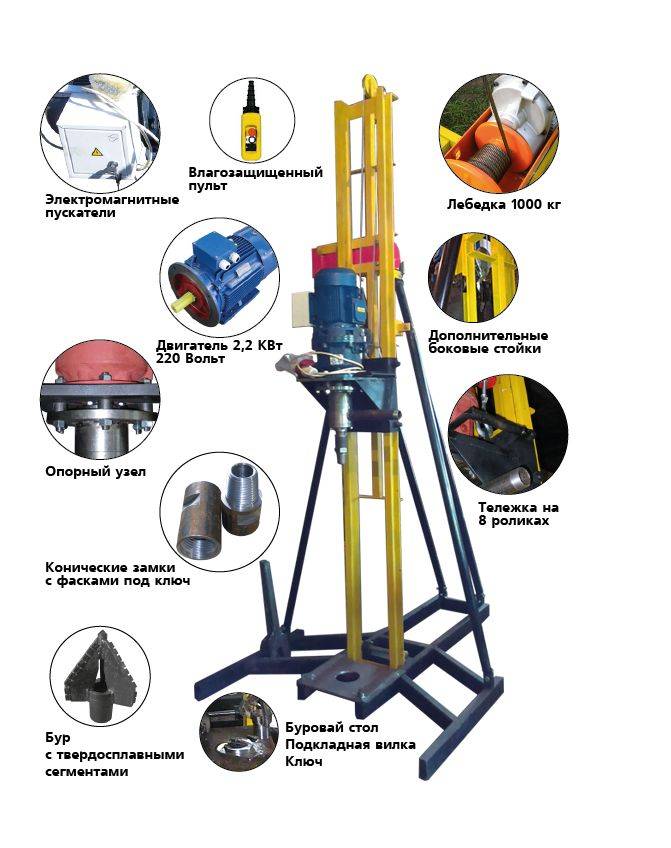

Малогабаритные установки состоят из важных элементов:

Рамы, играющей роль главной несущей конструкции, куда устанавливаются все части и механизмы,
Лебёдки. С помощью неё бур опускают на нужную глубину,
Приспособлений для спуска обсадных труб,
Редуктора, исполняющего функцию передачи момента кручения от мотора к буру для его вращения,
Двигателя, питающегося электрическим током, бензином либо дизелем.
Оборудование для бурения скважин водой
На сегодняшний день оборудование для бурения скважин бывает разных типов. Все они имеют свои особенности и применяемы для той или иной местности.

К примеру, применяют следующие устройства:

Техника с ручным приводом. Отличается малой работоспособностью, средними размерами и эффективностью работы на глубине до десяти метров. Такой вид машин нельзя использовать на твёрдых типах почвы.

Ударно-канатные агрегаты. Характеризуются тем, что они просты в установке и легки в применении. Кроме того, имеют высокие функциональные возможности. Чаще всего их используют для возделывания колодцев на глубину от ста метров. Также вполне возможна их работа на каменистой местности.

Шнековые механизмы. Данные виды машин отличаются высокой производительностью. Их можно использовать на пористых и сухих видах почвы. Но не стоит забывать о периодическом очищении всех рабочих элементов.

Вращательно-роторное бурильное снаряжение. Этот вид машин считается инновационным и максимально работоспособным. Идеально подойдёт для всех видов почв, а также при работе на различной глубине.

Бурение ударным способом

Принцип работы такого механизма заключается в резком движении вниз с высоты трубы, на конце которой находится ударный патрон. Под действием большого веса почва разрушается. Движение осуществляется при помощи лебедки. После нескольких ударов желонкой грунт поднимается на поверхность. После окончания процедуры в образованную скважину опускаются обсадные трубы. Они необходимы для устранения риска обвала боковых стенок.

Конструкция состоит из следующих элементов:

• блок с треногой;
• канат;
• заостренная труба весом до 80 кг;
• желонка.

Такой метод трудоемкий, но он имеет ряд преимуществ:

• возможность разового извлечения большой массы грунта;
• формирование колодца или скважины большого диаметра;
• высокая производительность;
• возможность проводить работы в зимнее время;
• большая длительность эксплуатации полученного сооружения.

Однако имеются и недостатки:

• большая продолжительность работ в случае глубокого залегания воды;
• риск обвала грунта в процессе формирования скважины;
• необходимость установки обсадных труб.

К оборудованию предъявляются особые требования: трос должен обладать достаточной степенью прочности и гибкости.

Способы и типы бурения скважин

Выбор способа бурения скважин для организации водоснабжения зависит от особенностей грунта, залегания водоносного слоя и от ряда иных факторов.

Какие существуют способы бурения

Эти работы производятся при помощи разных инструментов (долота и коронок, которые крепятся на буровую колонну). Это позволяет пробурить скважину нужного размера. По принципу работы бурового инструмента бурение можно разделить на следующие категории:

1. Вращательный способ бурения. Этот способ сооружения скважин производится путем вращения породаразрушающего инструмента вокруг своей оси. Этот способ высокопроизводителен, буровые работы стоят ниже, этим способом можно пробурить наклонные, горизонтальные и вертикальные скважины.

2. Вращательно-ударный способ бурения. Эффективный способ прохождения крепких горных пород. Принцип действия основан на том, что на вращательный элемент дополнительно воздействует пневмоударник, который крепится на буровую колонну.

3. Ударно-вращательный способ бурения. При этом способе основную функцию выполняет ударный компонент, а вращательный играет вспомогательную роль. Интенсивность и частота ударов здесь выше, а вращение – ниже, чем ц предыдущего способа.

4. Вибрационный способ бурения. При этом способе бурение производится путем передачи вибрационных или виброударные импульсов породоразрушающему инструменту. Этот способ применяется для бурения мягких рыхлых пород.

5. Вибрационно-вращательный способ бурения. Этот способ подразумевает наряду с вибрационным воздействием на породу оказывается вращательное воздействие и осевая нагрузка. Этот метод применяется для разрушение более плотных пород.

6. Способ бурения задавливания. Породоразрушающий инструмент погружается в мягкий грунт, и бурение производится за счет осевой нагрузки установки.

В основном, для бурения скважин на воду, применяется вращательный метод. Этот способ экономичен, и позволяет соорудить скважину в любом грунте. В зависимости от вида породы и глубины скважины применяются три разных типа бурения.

Колонковое бурение

Этот вид буровых работ производится на песчаных и мягких глинистых грунтах. Бурение скважины на песок производится при помощи долота или коронки, которая крепится на трубу. Этот вид применяют и на более твердых породах, но в таком случае необходимо подавать промывочную жидкость. Иногда для очистки скважины применяется продувка воздухом, который подается при помощи компрессора.

Шнековое бурение

Этот вид применяется для сооружения скважин для целей водоснабжения в частных хозяйствах. Бурение скважины на воду производится с помощью шнека. Шнек представляет собой стержень с лопастями. Шнек так ввинчивается в породу, что вместе с погружением происходит извлечение грунта. Такой вид рекомендован в среднеплотных грунтах на глубину не более 30 метров. На более глубоких уровнях порода перестает извлекаться, поэтому этот метод применять для более глубоких слоев нецелесообразно.

Роторное бурение

Роторное бурение применяется для сооружения скважин до 130 метров в глубину. Этим способом можно произвести бурение артезианской скважины для воды высокого качества. Роторная установка справляется с грунтами любой плотности. Использование ротора подразумевает обязательную подачу промывочной жидкости. Именно поэтому роторное бурение невозможно применять при низких температурах.

Современные технологии позволяют решить любую задачу, связанную с бурением. Нужно только определиться с видом работ.

§ Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Вертлюг из подручных средств делать не рекомендуем. Однамалейшая неточность — и выйдет из строя.

Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга – 40Х. Скачать чертёж самодельного бурового вертлюга:

Вертлюг

Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Используйте закалку ТВЧ, но это дорогостоящая процедура. Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени

Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны

Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной, но если потом заказывать токарям, то конусную резьбу сделать сложнее.

Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм).
