Разновидности и устройство буроинъекционных свай

Технология изготовления

Буроинъекционные сваи в общем случае изготавливают следующим образом:

• бурят скважину;
• устанавливают арматурный каркас;
• производят инъекцию песчано-цементного раствора.

Однако грунтовые условия вносят в общую технологию устройства буроинъекционных свай свои коррективы:

1. в маловлажных глинистых грунтах при помощи установки шнекового бурения бурится скважина диаметром 130-180 мм. Диаметр долота при этом превышает аналогичный параметр шнека на 6-10 мм. Такой прием обеспечивает затирание стенок более влажным грунтом. В подготовленную скважину опускается арматурный каркас и труба (шланг), через которую и производится инъекция рабочего раствора.
2. Если слой грунта в пределах длины сваи обладает сильно поглощающими свойствами, скважина предварительно заполняется обойменным раствором. После этого туда опускается труба – арматура, нижний конец которой закрыт, а в стенках имеются отверстия (их закрывают резиновыми рукавами). После схватывания обойменного раствора в трубу-арматуру опускают инъекционную трубу для подачи цементного раствора. Рукава в процессе инъекции расходятся, разрывая обойменный раствор: в результате в нужных местах образуются уширения.

Существуют и конструкции винтонабивных свай. Скважину в этом случае формируют путем ввинчивания в грунт формирующего наконечника, полого внутри. Данный инструмент соединен с инъекционной трубой.

Рабочий раствор нагнетается одновременно с вывинчиванием наконечника подавлением 0,2-0,3 МПа.

При устройстве буроинъекционных свай любого типа состав раствора определяется опытным путем.

Готовится несколько замесов с различным соотношением цемента и воды. Если в каком-либо из образцов водоотделение раствора за сутки не превысило 2% — пропорции подобраны правильно.

Виды буроинъекционных свай

И буроинъекционные сваи, отличия между которыми являются основным фактором выбора, служат лидерами в методике создания свай для столбчатого фундамента. Главное отличие – это способ подачи раствора для инъекции в созданную скважину. Стандартная технология корректируется в каждом конкретном случае в зависимости от характеристик грунтов и строения.

Глинистый грунт позволяет применять сваи без использования обсадки. Эта технология допустима в том случае, если грунт содержит мало воды. Технология применима для строительства несущих элементов, имеющих ширину не более 18 см. Работы выполняют шнековой установкой с выемкой грунта из забоя. При создании скважин необходимо стремиться обеспечить герметичность и прочность скважины, что достигается подбором оптимального диаметра забойного долота и шнека.

Если грунт на участке застройки не прочный, а также склонен к размыву и оплыванию, то скважины обсаживают . Это позволяет сохранить прочность сваи и сэкономить на затратах раствора.

Если производится монтаж буроинъекционных свай с винтовым элементом, то предварительное бурение не требуется. Методика производства работ схожа с . На трубу для инъекции навинчивается специальный наконечник. После этого начинается ввинчивание трубы в указанную точку основания.

Среди многообразия предлагаемых вариантов буроинъекционных свай выделяются 2 основных вида, являющиеся лидерами технологии:

1. Сваи-стойки. Этот тип конструкции представляет собой вытянутый столб, который погружается в глубокие горизонты грунта и передает эксплуатационную нагрузку через пяту.
2. Опоры висячего типа. Этот вариант актуален для участков, не имеющих прочного горизонта в грунте. В этом типе элемента нагрузка передается через боковую поверхность.

Перед производством работ, архитектор, принимающий техническое решение и разрабатывающий технологию производства, тщательно изучает имеющие предпроектные данные и характеристики будущего строения. После этого принимается решение о конкретном типе буроинъекционных свай и особенностей их создания.

Детальный расчет буроинъекционных свай призван помочь сделать проект оптимальным с точки зрения затрат времени и денег, а также выйти на запланированную мощность конструкции в результате.

Пункты расчетов включают в себя:

• Полное заполнение созданной скважины инъекционной смесью, а также дополнительное заполнение после оседания.
• Расчет плотности бетона, используемого в работе.
• Анализ степени прочности бетонной смеси.

В процессе непосредственного производства работ осуществляется текущий контроль, с отбором проб бетона.

Обсадные трубы

В ряде случаев бурение скважин под буронабивные сваи сопровождается монтажом обсадных труб, которые защищают стенки скважины от обсыпания нестабильного грунта.

Трубы для буронабивных свай или инвентарные трубы (так их правильно называть) используются в случаях необходимости:

• перекрыть горизонтальное движение плывунов;
• снизить влияние обводненной почвы;
• контролировать параметры сваи.

Инвентарные трубы изготавливают из пластика или металла. Трубы отличаются не только материалом, но и формой, диаметром, толщиной стенок, показателем точности (непрямолинейность).

Стандарт непрямолинейности труб для свай приведен в таблице:

Диаметр, мм.	Допустимое отклонение, мм.
33,5-89	0,3
108-146	0,5
Более 146	0,7

Полимерные инвентарные трубы

Для изготовления применяют разные полимеры. Толщина стенки достигает 40 мм. Полимерным трубам отдают предпочтения из-за высокой герметичности соединений. Если металлические нужно сваривать или использовать специальные соединительные муфты, то пластиковые трубы легко состыковать. При этом соединение будет полностью герметичным, что предупредит выход воды из трубы и снижение качества бетона.

Кроме того, пластик абсолютно не подвержен коррозии, отличается малым весом, относительно невысокой ценой и практически полным отсутствие отходов. Минус – невысокая прочность.

Параметры полимерных инвентарных труб приведены в таблице:

Сфера использования

Чаще всего буроинъекционные столбы применяются в случае, если невозможно установить забивные сваи. Но это не единственная область их использования. Строители также могут воспользоваться этой технологией если:

• необходима закладка фундамента на нестабильных грунтах;
• требуется укрепление основной конструкции, когда необходимо превысить расчетные нагрузки — утяжелить поверхность фасада облицовкой, соорудить мансарду, установить надстройку;
• необходимо сохранить естественный ландшафт от разрушений при строительстве;
• исправить крен здания из-за неравномерной усадки уже сооруженной коробки конструкции.

Основное отличие буроинъекционных свай от буронабивных опорных столбов заключается в способе подачи инъекционного бетонного раствора в забой.

С учетом качественного состава почвы и близости прохождения подземных вод, технология постоянно усовершенствуется.

Так, сегодня существуют следующие способы:

1. Буроинъекционные опорные столбы с обсадкой отверстия монтируются в зонах с ослабленным грунтом, где часто происходит его пучение в зимний сезон. Обсадка выполняется с помощью металлических гильз, устанавливающихся в скважины. После заливают бетонный раствор.
2. БИС без дополнительной обсадки используется на стабильной почве с небольшим количеством подземных вод. Максимальный диаметр этих опор — 18 см. Пробуренную скважину армируют и заполняют бетоном зразу после достижения требуемой глубины.
3. Опоры с навивкой характеризуются особой технологией устройства. Скважины для них делаются с помощью специального наконечника в виде винта. Вместе с бурением производят армирование.

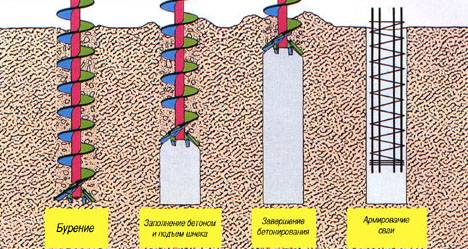

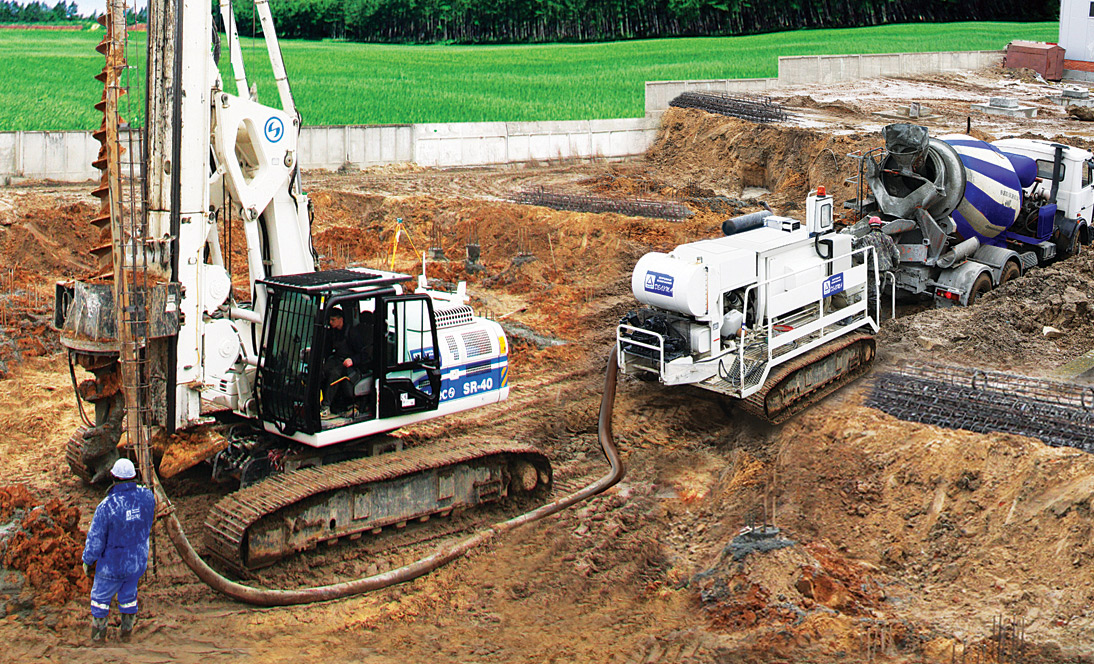

Этапы работы по устройству свай методом НПШ

1. Бурение полым шнеком начинается с погружения в грунт буровой колонны на требуемую величину, одновременно происходит выбуривание отработанной земли на поверхность;
2. В буровой колонне имеется специальное оборудование, которое предотвращает попадание земли внутрь конструкции. Когда колонна достигает необходимой глубины, выполняется подача бетона из бетононасоса. Также при наполнении полости будущей сваи бетоном происходит постепенное поднятие буровой колонны;
3. Плотность заполнения скважины легко проконтролировать с помощью датчиков – полная информация о каждом этапе работ выводится на экран в кабине оператора;
4. После заливки бетоном в скважину погружают прочный арматурный каркас: так формируется тело сваи.

Суть технологии буроинъекционных свай

Рис
.: Порядок работ по погружению буроинъекционных свай

По застыванию бетонного раствора скважина превращается в монолитную железобетонную конструкцию, которая в дальнейшем становится основой будущего фундамента здания или крепёжным элементом стен.

Рис

Согласно положениям действующих СНиП, к бетонированию и армированию буроинъекционых свай выдвигаются следующие требования:

Для армирования сваи используются пространственные каркасы, продольные пояса которых удалены на равномерное расстояние друг от друга. Минимальное количество продольных стержней – 6 штук, используются прутья диаметров свыше 18 мм (класс арматуры А3);
Диаметр используемого каркаса всегда на 14 см. меньше, чем диаметр разработанной под сваю скважины. Это предотвращает риск заклинивания каркаса в полости;
Максимальная длина одной секции каркаса – 11.7 метров, при необходимости армирования скважины больших размеров отдельные каркасы свариваются между собой непосредственно на строительной площадке;
К армокаркасам буроинъекционных опор предъявляются повышенные требования по жесткости. Соединение элементов конструкции выполняется посредством сварки, арматура дополнительно усиливается металлическими кольцами, которые расположены на внешней стороне каркаса с шагом в 2 метра. Используются кольца шириной от 6 до 9 см., толщина метала от 7 до 9 мм;
Обязательно наличие защитного слоя бетона вокруг арматуры толщиной свыше 7 см. Равномерное положение каркаса в скважине достигается за счет установки фиксаторов на стальных кольцах жесткости;
Для бетонирования сваи применяется бетон марок М300, соответствующий классу сжатия В22.5 и выше. Нормативное содержание цемента в смеси – 350 кг/кубометр. Объем заполнителя в составе – от 25%, в качестве заполнителя используется мелкофракционный щебень, крупностью от 10 до 20 мм;
Консистенция используемого для заполнения скважины бетона должна обеспечивать подвижность смеси и ее свободное прохождение по полости шнековой колонны. Удельное водоотделение бетона – в пределах 2%

Для получения пластичности смеси в состав бетона добавляется пластифицирующий компонент – ЛСТ (лигносульфонат, концентрация до 0.2% от общей массы), который увеличивает время отвердевания состава, что особенно важно при монтаже свай в жаркое время года;
Перерасход смеси, связанный с необходимостью заполнения скважины до тех пор, пока из полости не начнет вытекать чистый от шлама бетон, составляет 25% от планового объема буроинъекционной сваи.

Рис

Также определенные требования выдвигаются и к самому процессу монтажа свай:

• При непрерывной работе допускается бурение соседних скважин на расстоянии, превышающем 3 диаметра уже сформированной опоры. Если расстояние меньше требуемого, разрабатывать скважину можно лишь по истечению 24 часов после бетонирования предыдущей сваи;
• Обязательно поддерживание постоянного давления подачи бетона при заполнении скважины, при уменьшении давления необходимо снизить скорость извлечения шнековой колонны;
• Процесс бетонирования происходит при непрерывных возвратно-поступательных движениях шнека;
• Заполнение скважины прекращается в момент, когда из полости начинает выходить чистая от шлама и загрязнений бетонная смесь. После этого выполняется очистка территории от загрязненного бетона, в устье скважины монтируется кондуктор и производится бетонирование наземной части опоры;
• По завершению бетонирования МБУ отъезжает от скважины и почва, выработанная в процессе разработки полости, удаляется с площадки экскватором;
• Армирование опоры происходит сразу по завершению заполнения скважины бетоном и очистки устья полости. Максимальная пауза между бетонированием и армированием не должна превышать 20 минут.

Рис

Актуально для Вас:

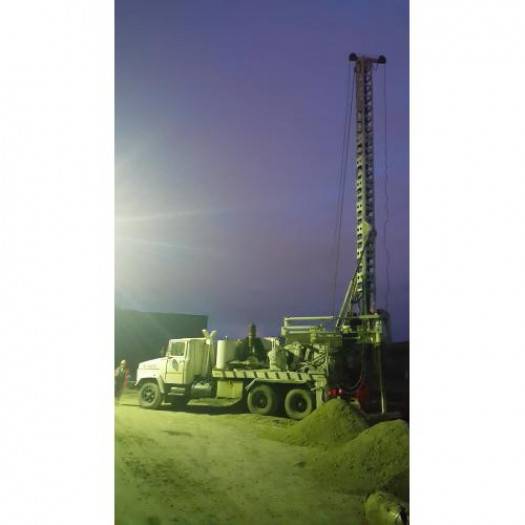

Устройство буронабивных свай

Свыше 70 % объёмов работ по бурению скважин традиционно приходится на бурение под буронабивные сваи различного диаметра. Для выполнения буровых работ мы располагаем установками вращательного бурения диаметром 450-1200 мм глубиной до 27 м – Bauer MBG-12. После зачистки скважины от бурового шлама производится установка арматурного каркаса в проектное положение и укладка бетонной смеси методом ВПТ.

Также применяются другие буровые установки: MAST-BUD M150, БКМ 516. За последние 15 лет фирма участвовала в строительстве более 70 зданий и выполняла установку свай в Екатеринбурге и за его пределами.

Буронабивные работы

Буронабивные работы востребованы при создании зданий с глубоким заложением фундамента. В первую очередь, речь идет о многоэтажных жилых домах, коммерческих зданиях, крупных промышленных строениях. Кроме того, установка буронабивных свай производится при создании опор под мосты, эстакады и другие сооружения с высокой нагрузкой.

Фундамент на буронабивных сваях имеет целый ряд преимуществ перед фундаментами других типов, основным является его высокая несущая способность. Кроме того, технология создания таких свай исключает возникновение ударных нагрузок на грунт, что обеспечивает бережное отношение к расположенным поблизости зданиям. Установка свай компанией «ВИСБАС» выполняется качественно и недорого. Преимущества нашего предложения:

• работаем с 1982 года;
• располагаем всей необходимой техникой;
• гарантируем самое высокое качество выполняемых работ;
• выполняем работы в самые короткие сроки;
• у нас очень выгодные цены.

Установка буронабивных свай

Технология создания буронабивных свай предусматривает три этапа работ:

• бурение скважины;
• установка арматурного каркаса;
• заполнение скважины бетоном.

В зависимости от характера грунта, сваи могут выполняться с обсадными трубами или без них. В маловлажных грунтах бетон может заливаться непосредственно в скважину с предварительно установленным арматурным каркасом. Устройство буронабивных свай с применением обсадных труб оправдано в водонасыщенных грунтах. В этом случае применяются обсадные трубы из металла, после заливки бетона трубы могут извлекаться, что удешевляет строительство.

Арматурные каркасы должны обеспечивать высокую несущую способность готовых свай. Как правило, используется стальная горячекатаная арматура периодического профиля, обеспечивающая высокое качество сцепления с бетоном.

Мы выполняем весь спектр работ по установке буронабивных свай, цена за м3 в нашей компании – одна из самых выгодных в регионе.

Устройство буронабивных свай, расценки

Бурение буронабивных свай выполняется опытными специалистами с использованием специализированной техники:

• Bauer MBG-12 – позволяет создавать скважины диаметром 450-1200 мм и глубиной до 27 метров;
• MAST-BUD M150 – глубина бурения до 24 метров, диаметр скважины 300-1500 мм;
• БКМ 516 – глубина бурения до 5 метров. Диаметр скважины до 800 мм.

Мы гарантируем качественную профессиональную установку свай «под ключ». Вы можете узнать точные расценки, связавшись с нами и предоставив информацию о том, сваи какого диаметра и глубины заложения вам необходимы.

Сваи других типов

• буроинъекционных свай;
• бурокасательных свай;
• буросекущих свай.

Буроинъекционные сваи являются разновидностью буронабивных и главным образом отличаются сферой применения. Устройство буроинъекционных свай оправдано при выполнении таких работ, как укрепление фундаментов уже построенных зданий, стенок котлованов, создания подпорных стенок и т.д. Они монтируются без обсадных труб, поэтому отличаются низкой ценой.

Бурокасательные сваи позволяют создать в грунте сплошную стену, что и определяет сферу их применения. В частности, устройство бурокасательных свай применяется при укреплении бортов котлованов. При монтаже сваи располагаются вплотную, касаясь друг друга. Учитывая, как часто монтируются бурокасательные сваи, смета при их использовании будет достаточно высокой. В то же время мы гарантируем, что стоимость бурокасательных свай за м3 в нашей компании – одна из самых низких на рынке.

Буросекущие сваи чаще всего применяются при укреплении котлованов. Устройство буросекущих свай позволяет создать сплошную герметичную стену. Используются два типа свай: с каркасом и без него, они чередуются через одну. Сначала монтируют сваи без каркаса с использованием обсадных труб, после бетонирования трубы удаляются. Далее бурятся скважины под сваи с арматурой, при этом края свай без арматуры частично срезаются. После установки каркаса и заливки бетона в грунте образуется очень прочная и герметичная стена.

Преимущества использования буроинъекционных свай

Буроинъекционные сваи – это

• Увеличение прочности и надежности фундамента и конструкций зданий.
• Сокращение времени строительства, поскольку монтаж буроинъекционных свай максимально автоматизирован и не требует малоквалифицированного ручного труда.
• Сокращение финансовых затрат вытекает, в первую очередь, из сокращения временных затрат.
• Широкий спектр применения – фундамент, стенки котлованов, несущие конструкции зданий и т.д.
• Расширение ареала строительства. С буроинъекционными сваями можно строить здания там, где применение традиционных свай под запретом из-за опасности повреждения рядом стоящих строений.

Рис
.: Заливка бетона в металический каркас буроинъекционной сваи

Сваи буроинъекционные (БИС)

Монтаж БИС по большому счёту подразумевает замену отработанного грунта из скважины бетонным раствором, который подаётся туда под давлением через полый шнек, а затем в залитую смесь погружается арматурный каркас до определённой проектной отметки.

Вся технология — буроинъекционные сваи и их монтаж по несущим способностям определяется статическим испытанием согласно ГОСТ 5686-78. Стержни БИС отличаются гибкостью (l/d = 80-120) и малым диаметром (d = 120-250 мм), а название происходит от процесса изготовления, то есть, от инъёкции бетона в буровую скважину.

Общие положения и применение

По конструкции и способу изготовления БИС можно разделить на несколько видов: а) происходит вытеснение бурового раствора с опрессовкой 0,2-0,4 МПа; б) под защитой обсадной трубы с опрессовкой 0,2-0,4 МПа; в) инъекция в сухую, заранее выбуренную скважину; г) сброс бетона в пробитую скважину; д) винтонабивные.

Технология изготовления

В зависимости от состояния грунта и области применения существуют различные технологические схемы производства БИС.

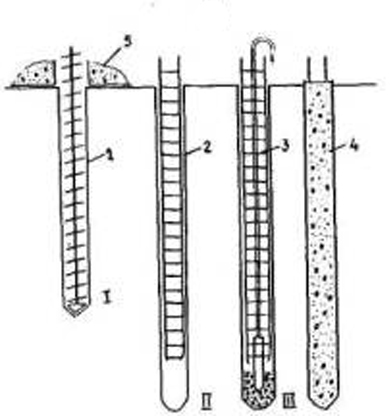

На верхнем рисунке в позиции I и II (позиция III – это уже бетонирование) показан принцип целесообразности шнекового бурения скважин диаметром от 13 до 18 см, где диаметр долота не должен превышать 10 мм. Это обеспечит затирание стенок на скважине более влажным грунтом, который поднимается по шнеку и препятствует осыпанию сверху. Для пробития скважин применяется пневмопробойник или станок БС-1М, после этого при помощи шланга производится инъекция цементно-песочным раствором прямо в забой.

Для маловлажных глинистых грунтов со скважиной более 18 см наиболее целесообразно свободное сбрасывание раствора в шурф с осадкой корпуса от 13 до 18 см. Если длина арматурного не превышает 5м, то лучше всего его устанавливать непосредственно в свежую бетонную смесь.

На схеме вверху вы видите принципы монтажа в водонасыщенных грунтах (I-IV) и I, V, VI – в сухих. При этом I: бурение; II, VI — установка арматурного каркаса; III, V – процесс бетонирование сваи; IV — опрессовка скважины и извлечение обсадки. Помимо этого на обозначениях: 1 — обсадные трубы; 2 – арматурный каркас; 3 — инъекционная труба; 4 – штуцер с оголовком; 5 — шланг растворонасоса; 6 — готовая БИС.

I — бурение скважин при помощи шарошечного долота (шарошка); II — монтаж арматурного каркаса; III- монтаж инъекционной трубы и заполнение скважины смесью: IV — монтаж тампона и опрессовка скважины с забоя: IVа — опрессовка скважины со стороны устья (1 — буровой став 2 – арматурный каркас; 3 — инъекционная труба; 4 — усиливаемое основание; 5 — устьевой лоток; 6 — тампон с сальником; 7 — расширенная часть сваи; 8 – БИС).

• I — устройство скважины; II — наполнение шурфа инъекционной смесью; III — монтаж арматуры; IV – опрессовка. 1 — обсадная труба; 2 — инъекционная труба; 3 — трубчатая арматура; 4 — инъектор с двойным тампоном
• е) при монтаже буроинъекционных свай с винтовой навивкой по стволу (винтонабивные сваи) скважина создаётся путем завинчивания в грунт полого формирующего наконечника, который состыкован с вращательной инъекционной трубой, в которой монтируется арматурный каркас. БИС создаётся при вкручивании наконечника и подачи цементно-песочного раствора под давлением 0,2-0,3 МПа насосом в полость, образующуюся в грунте.

Технология устройства корневидных свай

Технология устройства буроинъекционных свай состоит из бурения кладки фундаментов или стен сооружения, установки трубы-кондуктора, бурения скважины в грунте до заданной проектом отметки, заполнения скважины раствором, установки армированного каркаса и опрессовки скважины.

Бурение скважин производят станками колонкового бурения с применением продувки сжатым воздухом. При обводненных, неустойчивых грунтах бурение выполняют с промывкой скважин бентонитовым (глинистым) раствором, или же под защитой инвентарных труб. Размеры скважин в пределах реконструируемого здания делают такими, чтобы в них можно было установить трубы-кондукторы, которые имеют внутренний диаметр равный или же чуть больше расчетного диаметра буроинъекционных свай.

Скважину под кондуктор заполняют цементным раствором до тех пор, пока он не будет изливаться из устья скважины. Раствор подается через трубу-инъектор или рабочий орган бурового станка, опущенные до дна забоя скважины. Если уровень раствора в скважине понижается больше, чем на один метр, устройство скважины прерывают, выдерживают в пределах 22 – 24 часов и затем доливают до устья раствором цемента.

До того, как раствор начнет схватываться, в скважину монтируют трубу-кондуктор. Через 44 – 48 часов цементный камень в кондукторе разбуривается с одновременной продувкой сжатым воздухом. Затем бурение скважины продолжается до заданной отметки нижнего окончания сваи.

По окончании бурения скважина промывается через буровой став от шлама в течение трех – пяти минут свежим буровым раствором. После того, как скважину заполнили свежим раствором, в нее отдельными секциями опускают армированный каркас, который затем соединяют при помощи сварки. Заключительный этап – опрессовка сваи.

Области применения буроинъекционных свай

Буроинъекционные сваи идеально отвечают условиям работы в крупных мегаполисах. При их устройстве нет динамических нагрузок, соответственно, нет угрозы аварийности реконструируемых сооружений. Корневидные сваи применяются там, где невозможно , вблизи от зданий и других сооружений.

Буроинъекционные сваи применяют:

• для усиления фундаментов существующих сооружений в аварийных ситуациях;
• при реконструкции зданий и сооружений, при дополнительной нагрузке на фундамент;
• для надстройки зданий.

Широкое использование корневидных свай обусловлено небольшими габаритными размерами современного бурового оборудования и его техническими возможностями. Такое оборудование позволяет вести работы в помещениях двухметровой высоты, пробуривая скважины через бетон, железобетон и кирпичную кладку диаметрами до 300 мм и глубиной до 50 м под любым углом.

Буроинъекционные сваи для реставраций зданий

Хороший эффект в условии стесненных рабочих площадок дает применение буроинъекционных свай. Для устройства таких свай не требуется крупногабаритное оборудование, исключен большой объем земляных работ, а также отсутствуют вибрационные и динамические нагрузки. Буроинъекционные или корневидные сваи используются в основном для усиления фундаментов реконструируемых зданий. Уникальные технические возможности оборудования для устройства данного вида свай позволяют вести буровые работы в небольших помещениях, высота которых не превышает двух метров.

На данной странице представлена информация о буроинъекционных сваях. Мы рассмотрим преимущества и недостатки таких конструкций, сферу применения опор, технику, используемую для их обустройства и технологию монтажа.

Буроинъекционные сваи применяются при строительстве объектов, находящихся в зоне плотной застройки: исторический центр города, его спальные районы и пр. Они являются эффективной заменой забивных свай, при работе с которыми образуются мощные динамические воздействия на грунт, что приводит к разрушению целостности близлежащих зданий. Использование же буроинъекционных свай полностью решает проблему разрушительного воздействия на строения, находящихся в непосредственном соседстве с местом стройки.

Почвы с высокой поглощающей способностью

Залегание слоя сильнопоглощающего грунта в пределах длины сваи может стать значительной проблемой при бурении. При наличии на участке прослоек породы подобного типа рекомендуется отдать предпочтение буроинъекционным сваям с трубчатым армированием. После ввода в скважину промывочного раствора в нее опускается полая арматурная труба с дополнительными отверстиями в стенках, закрытыми резиновой мембраной. После того, как промывочный раствор застыл и стабилизировал стенки скважины, в скважину подается цементная смесь. Резиновые мембраны лопаются, и цементная смесь выходит за пределы застывшей бентонитовой оболочки, образуя расширение в нужной точке.

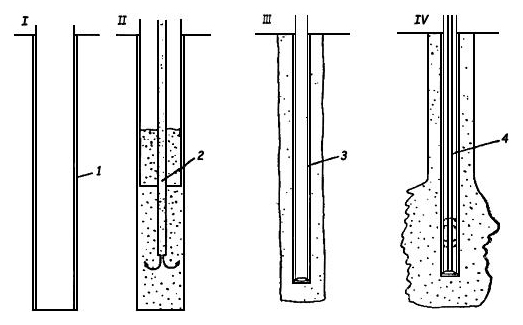

Схема устройства свай с трубчатой арматурой

I – устройство скважины; II – заполнение скважины инъекционным раствором; III – установка арматуры; IV – опрессовка скважины; 1 – обсадная труба; 2 – инъекционная труба; 3 – трубчатая арматура; 4 – инъектор с двойным тампоном

Камень или бетон

Многие проекты предусматривают укрепление буроинъекционными сваями уже существующих плитных или ленточных фундаментов. Для создания скважин в толща каменного или бетонного фундамента используется трехшарошечное буровое долото, рекомендуется также выполнять продувку или промывку. Если в бетонной конструкции также есть железная арматура, она вырезается вместе с керном.

В том случае, если укрепляемый фундамент нестабилен и имеет трещины либо полости, в толще бетона создается лидерная скважина не более 80 см. глубиной, затем в ней с помощью цементной смеси фиксируется одноразовая труба-кондуктор, через которую осуществляется дальнейшее бурение до необходимой точки. После того, как скважина заполняется подаваемым под давлением цементным раствором, происходит замоноличивание трубы-кондуктора. Использование подобной технологии позволяет качественно заполнить все трещины в бетонной основе, находящиеся ниже уровня трубы-кондуктора, и эффективно укрепить фундамент изнутри.

Усиление бутового фундамента

I – бурение лидерной скважины;II – установка трубы-кондуктора;III – бурение инъекционной скважины и бетонирование полостей и трещин;IV – изготовление буроинъекционной сваи 1 – лидерная скважина,2 – труба-кондуктор,3 – раствор омоноличивания, 4 – временная пробка, 5 – раствор в трещинах кладки, 6 – труба с сальником,7 – буроинъекционная свая

Усиление фундаментов

Усиление фундаментов буроинъекционными сваями может осуществляться их бурением через существующую конструкцию.

Такая же технология применяется для повышения скорости выполнения монтажа ростверковых фундаментов:

По всему периметру фундамента монтируется ростверк необходимой конструкции.
После этого прямо через него бурятся скважины необходимой глубины.
Все дальнейшие операции стандартные – инъекция, армирование, опрессовка сваи

Особое внимание необходимо уделять качеству опрессовки, от нее во многом зависят рабочие характеристики сваи.. Все работы должны выполняться только профессионалами, тем более что выполнение работ требует применения специального оборудования

Все работы должны выполняться только профессионалами, тем более что выполнение работ требует применения специального оборудования.

Буроинъекционные сваи выполняются из цементного, цементно-песчаного раствора, мелкозернистого бетона с заполнением скважины инъекционным способом. Совместно с НИИОСП им. Н.М. Герсеванова в ООО “ПСУ Гидроспецстрой” разработан Стандарт организации СТО – 52655393 – 0011 – 2006.

Буроинъекционные сваи
в основном применяют для усиления фундаментов:

• в случае возникновения неравномерных аварийных деформаций здания;
• для целей надстройки;
• в качестве превентивного усиления при строительстве вблизи расположенного нового здания;
• при устройстве геотехнических экранов – разделительных стен, при реконструкции зданий с изменением конструктивной схемы и передаче на фундаменты дополнительных нагрузок.

Буроинъекционные сваи получили самое широкое применение на объектах инженерной реставрации памятников, реконструкции, нового строительства внутриквартальной застройки.

Объем применения буроинъекционных свай
(микросвай) за прошедшие годы вырос в десятки раз. С помощью использования буроинъекционных свай существенно обогатился опыт решения сложных задач фундаментостроения. Разработаны новые технологические схемы устройства свай, создано новое отечественное и зарубежное оборудование, позволившее кардинально изменить ряд технологических операций и на этой базе повысить несущую способность свай и резко снизить трудоемкость изготовления.

В НИИОСП и НИИЖБ при участии ведущих специалистов ряда других НИИ Росстроя РФ, а также при участии специалистов ООО «ПСУ Гидроспецстрой» разработаны «Рекомендации по применению микросвай 2006 г». Данный документ разработан и принят в качестве Стандарта организации ООО «ПСУ Гидроспецстрой» «Рекомендации по применению микросвай» или Стандарт организации СТО – 52655393 – 0011 – 2006.

В «Рекомендациях» приведены: классификация свай в зависимости от их конструкции и технологии изготовления, указания по области применения, перечень технологического оборудования и материалов для их изготовления, а также требования к расчету и проектированию фундаментов из микросвай.

Данный Стандарт организации (СТО) может быть использован только его держателем.

В случае передачи этого Стандарта в третью организацию, а также в случае несанкционированного использования этого Стандарта третьей организацией, для виновных наступает ответственность в соответствии с законом РФ «Об авторском праве и смежных правах» N 5351-1 от 9 июля 1993 года. Проектные институты могут применять данный Стандарт только при проектировании объектов ООО «ПСУ Гидроспецстрой».

Разнообразие конструкций и технологий устройства буровых и буроинъекционных свай диаметром до 35 см позволило выделить их в отдельный класс, названный в Рекомендациях «микросваями» по аналогии с американскими и европейскими нормами.
