Технология бурения скважин под сваи для фундамента

Этапы бурение скважины для забора

Обычно на приусадебном участке или на даче такие работы выполняются самостоятельно. До начала мероприятия нужно изучить тему, прислушиваясь к мнениям специалистов. Для получения хорошего результата весь процесс следует разбить на стадии, которые выполняются поочерёдно:

• Разметка и планировка участка заключается в очистке от мусора, сорняков, корневищ. Также должна быть выполнена подготовка колышков в местах расположения опор, строительной бечёвки, лазерного уровня.
• Выбор инструмента с предварительным осмотром на отсутствие дефектов. Все режущие плоскости должны иметь хорошую заточку для быстрой и лёгкой проходки лунок необходимого качества.
• Бурение, выполняемое слоями, постепенно. На глубине 30−40 сантиметров обычно начинаются сложности с проходкой. Это связано с достижением твёрдых слоёв почвы. Для их размягчения в лунку следует залить воду.
• После изготовления отверстий можно приступать к установке опор. Для закрепления их в земле нужно использовать бутирование камнями или заливку раствором бетона. До полного схватывания дальнейшие мероприятия запрещены.

Ориентируясь по этим несложным советам, все работы по установке ограждения можно выполнить быстро и с минимальной помощью других.

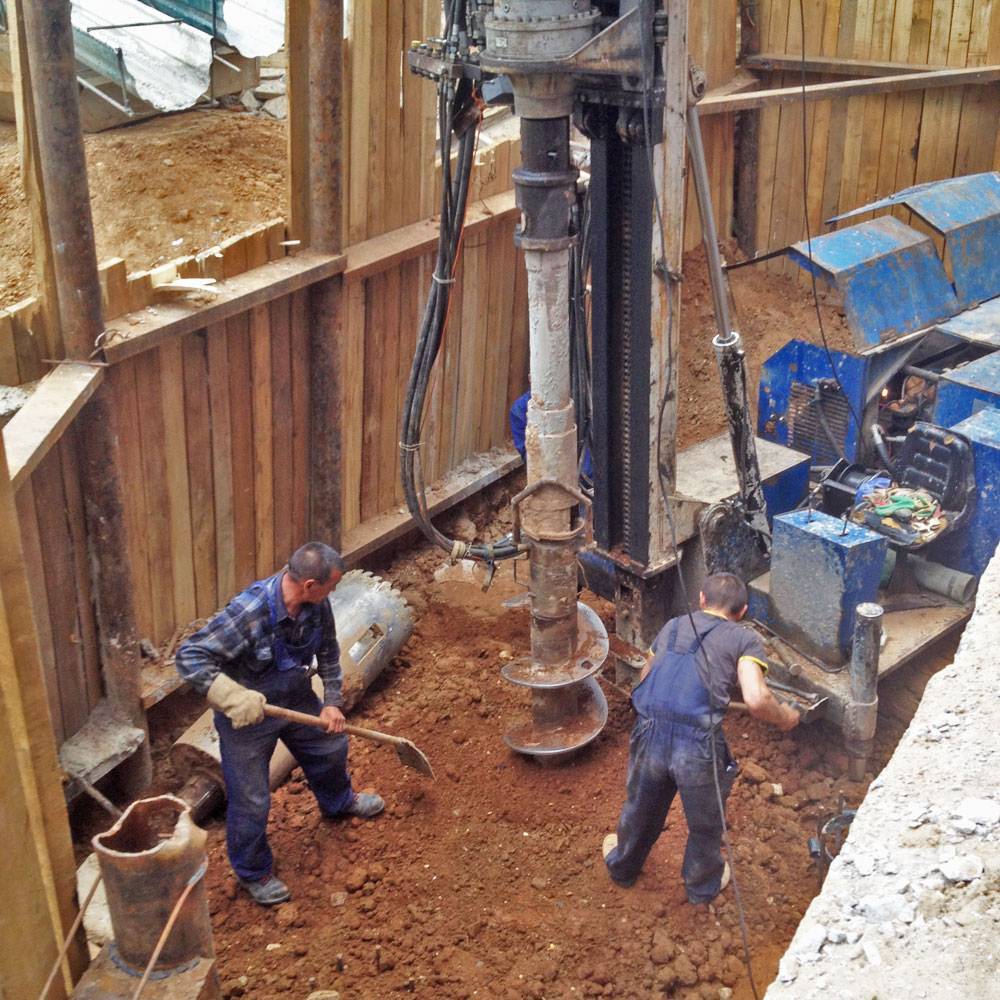

БУРОШНЕКОВОЕ БУРЕНИЕ

Бестраншейная прокладка коммуникаций

Бурошнековая технология является подземным методом прокладки стальных труб. Это необходимо, прежде всего, при прокладке канализационных сетей, переходов через автомобильные и железные дороги и в зоне подключения коммуникаций к зданиям. Шнековые буровые установки позволяют прокладывать трубы диаметром от 100 до 2000 мм и на длину до 60 м. Выбор конкретной буровой установки осуществляется в зависимости от длины и диаметра бурения

Этапы ведения работ:1. Подготовка стартового и приемного котлованов;2. На данном этапе установку ГШБ опускают в подготовленный (стартовый) котлован на заданную отметку, а затем производят контролируемое задавливание трубы с одновременным механическим удалением разработанной породы из ее полости при помощи шнека;3. При достижении трубой приемного котлована продавливание прекращается. Колонна шнеков и буровая голова извлекаются из обсадной трубы в стартовый котлован;4. При завершении работ оборудование извлекается из стартового котлована;5. Демонтаж стартового и приемного котлованов.

Преимуществами данной технологии являются:

Высокая точность позволяет прокладывать самотечные канализации и трубопроводы без отклонений; Сохранение поверхностного грунта, окружающей среды и инфраструктуры; Позволяет прокладывать в стеснённых условиях трубопроводы с большим диаметром; Рабочие параметры наших установок позволяют прокладывать трубы диаметром от 100 мм до 1820 мм на расстояние до 120 м в зависимости от типа грунта.

Возможности инструмента

Бур с успехом применяется при строительстве фундамента. Его успешное применение обуславливается следующими факторами:

• Строительство оснований под различные объекты на любых земельных участках
• Работа по усилению и замене фундамента
• Рекомендуется для работ при вынужденной экономии ресурсов. Можно работать без использования электричества и без привлечения дополнительных человеческих ресурсов
• Низкая стоимость работ
• Быстрота выполнения
• Минимальный срок проведения работ на земельном участке

Для правильного выбора строительного бура следует рассчитать необходимые параметры скважин, изучить основные характеристики фундамента и проанализировать нагрузку здания на его основание.

Бурение ям под столбы своими руками

Решение проводить мероприятия по бурению ям для столбов самостоятельно требует знания основ устройства и особенностей применения того или иного оборудования. От этого зависят: объем затраченного времени, предупреждение травм, а также конечный результат.

Бурение ям для столбов

Ручное бурение ям

Использование ручного инструмента, несмотря на кажущуюся простоту, имеет свои особенности. К ним можно отнести следующие моменты:

1. Бур «из магазина» не проходит первичной заточки у изготовителя, следовательно, эту работу выполняют самостоятельно напильником или соответствующим кругом угловой шлифовальной машинки.
2. С точки бурения необходимо убрать траву, а еще лучше – верхний слой дерна. В этом случае усилия оператора будут направлены на работу с грунтом, а не борьбу с растительностью.
3. Вводить рабочую часть инструмента на планируемую глубину проходки сразу не рекомендуют, да и это возможно только в мягких грунтах. Периодически следует вытаскивать рабочую часть, устраняя землю и проверяя ее целостность.
4. При достижении каменистых пластов рекомендуют использовать лом для разрыхления проблемного участка.

Бурение уширения при помощи бура на подготовленном участке

Если установлено до начала работ, что состав почвы имеет обширные каменные вкрапления, то следует использовать механизированные варианты бурения.

Особенности применения средств автоматизации для бурения

Механизированные буры – устройства, которые при работе требуют значительной физической силы и навыков, поэтому многие из них рассчитаны на совместную работу двух операторов. Предупредит травмы и обеспечит хороший результат выполнение следующих рекомендаций:

Перед началом работ проверяют целостность исполнительной части – целостность крепления, заточку режущих частей

Особое внимание обращают на первый контакт шнека с грунтом. Необходимо усилие для предотвращения обратного удара от вращения бура

Необходимо периодически проводить очистку шнека, в частности после прохождения небольших отрезков ствола

В противном случае физическая нагрузка при вытаскивании оборудования будет значительной. Следует учитывать специфику грунта. Если он мягкий, то при сильном надавливании бур уйдет в землю быстро, а удалить грунт станет проблематично. Неправильно подобранная насадка при жестком составе почвы затупит инструмент или приведет к «запиранию» проходки. При необходимости освоения ствола, длина которого требует применения дополнительных насадок, сверлят вначале основной рабочей частью, а впоследствии дополнительной.

Любой технике необходимы уход и периодическая смазка

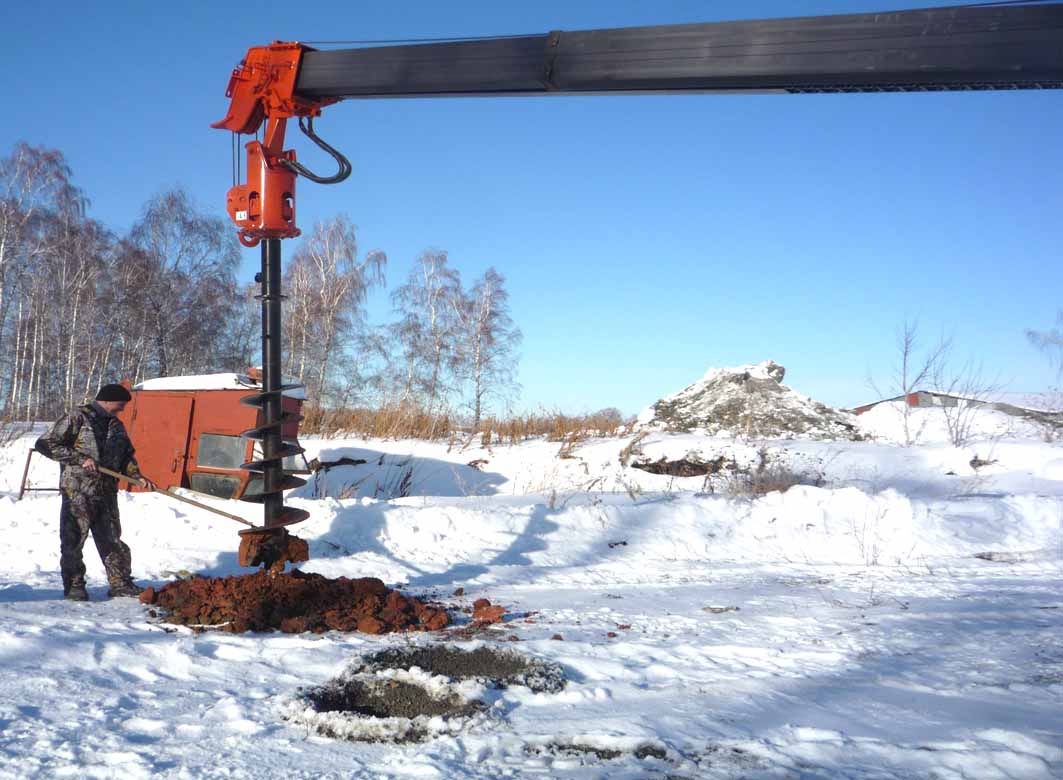

Если необходимо сверлить отверстия в мерзлом грунте, то следует проводить поэтапные работы. Вначале инструментом в два раза меньше расчетного, а затем довести до требуемого основной насадкой.

Технология ТИСЭ

Особенность крепления столбов с использованием технологии ТИСЭ заключается в том, что нижняя часть отверстия под опору имеет расчетное расширение. Его исполнение производится специальными насадками на рабочей части бура как в ручном инструменте, так и механизированном оборудовании.

Схема устройства бура и углубления по технологии ТИСЭ

Отличия представлены способом крепления и рабочим охватом откидных лопаток. Последовательность действий заключается в следующем:

• разбуривается основной ствол;
• устанавливают откидные лопатки (в съемном варианте), погружают до нижней точки;
• поступательным вращением увеличивают нижнюю часть отверстия на диаметр захвата почвы лопатками.

Схема формирования ям с расширением

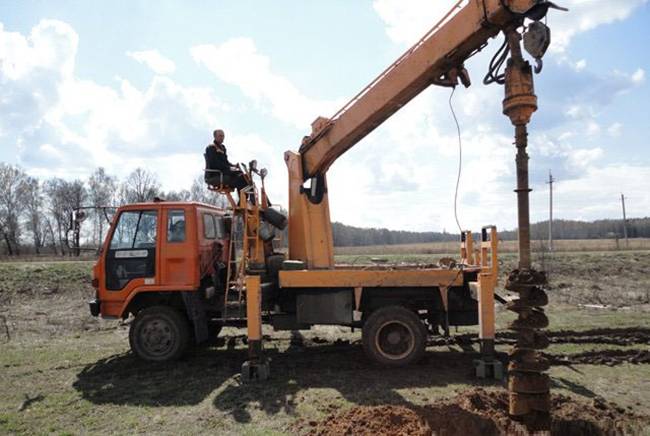

Как производится бурение скважин под сваи

Обустройство скважинзабивки ЖБ свай Рис. 1.1: Разработка скважин под сваи шнековым буром

обустройства скважины Рис

1.2: Бурение скважин с применением бетонитового раствора

Важно: применение таких растворов существенно увеличивает продуктивность бурения – они минимизируют силы трения между грунтом и буровой колонной, снижают плотность почвы под наконечником бура, и под давлением вымывают осыпавшийся грунт на поверхность. Также происходит дополнительное укрепление скважины за счет отвердевания раствора на ее стенках, что препятствует дальнейшим обвалам породы

Рис

1.3: Бурение скважин под сваи

Преимущества сотрудничества со «СтройСпецТех»

Заказывая у нас услугу лидерного бурения, клиент получает массу плюсов:

• высокое качество – применяем инновационное оборудование и инструменты;
• опыт мастеров – позволяет нам выполнять заказы разной степени сложности точно в срок;
• квалификация – специалисты обладают огромным профессионализмом и знаниями в этой области;
• приемлемые цены – мы подбираем методику работы, исходя из индивидуальных особенностей объекта. Это гарантирует минимальные расходы на реализацию проекта.

Сотрудничество с нами будет выгодно для частных лиц и крупных предприятий.

Вы заинтересованы в услугах лидерного бурения под сваи в Москве и Московской области? Обратитесь к нашим специалистам – они решат вашу задачу за указанное время. Доступные цены на все услуги, существенная экономия времени, отсутствие забот при работе с документацией – вот лишь краткий список преимуществ, которые вы получите, обратившись к нам!

*У нас никогда не бывает некачественных проектов свайных фундаментов. Мы полностью отслеживаем и исполняем все проектные решения. Наша работа полностью соответствует требованиям свода правил проектирования и строительства, а также правилам проектирования фундаментов.

Стоимость работ

Работы (услуги)	Динамическая забивка (погружение) одиночной сваи	Статическое вдавливание (погружение) одиночной сваи	Испытания сваи динамической нагрузкой (одно испытание)	Испытания свай статической нагрузкой (одно испытание)	Перебазировка строительной техники	Шпунтовое ограждение котлованов	Лидерное бурение
единица измерения	пог.м.	пог.м.	1 единица	1 единица	1 единица		пог.м.
стоимость (руб.) с учетом НДС*	от 260	от 600	10 000	85 000	от 100 000	договорная	от 450

Что такое лидерное бурение?

Лидерное бурение – процесс изготовления подготовительной скважины, предназначенной для погружения стальной, бетонной или железобетонной сваи
в случае сложных грунтов на строительной площадке. Например, промерзшие грунты, содержащие прослойки песка или крупнообломочного грунта большой толщины, обломки строительных конструкций или остатки ранее построенных зданий и т. п.

В слой песка толщиной 2 – 2,5 м почти невозможно забить сваю
. Свая в песке опирается только своим нижним торцом, а боковые ее поверхности по песку только скользят. Т. е. при забивке получают только «сваю-столбик». Через некоторое время песок под этим «столбиком» теряет несущую способность и свая проседает. Лидерной скважиной проходят слой песка и часть грунта под ним. В результате погружаемая свая в грунте, расположенная ниже песчаной прослойки, получает сопротивление движению и от подошвы сваи, и от ее боковых поверхностей.

Если при геологических исследованиях стройплощадки обнаружено, что при погружении свай
возможно попадание на крупные обломки строительных блоков или плит, то лучше провести бурение лидерных скважин, чем потом решать проблемы с разрушившимися сваями или со значительно изменившими свое вертикальное положение. Иногда такие сваи выходят за зону будущего ростверкового фундамента. В этом случае сваю нужно выдергивать или срубывать ту часть ее оголовка, которая не помещается.

Бур своими руками

В случаях, когда нет возможности приобрести оборудование и при желании сохранить финансовые средства, рекомендуется изготовить оборудование своими руками.

Многие потребители задаются вопросом – можно ли сделать бур для свайного фундамента своими руками. На самом деле это не такая уж невыполнимая задача, как может показаться на первый взгляд.

Самостоятельное изготовление инструмента позволит значительно сократить расходы. Этот фактор является решающим для многих потребителей. Действительно, стройка – довольно затратный процесс. Поэтому любая возможность экономии одобряется потребителями.

Для изготовления устройства потребуется часть трубы из-под водопровода. Длина должна составлять 15-20 см, а диаметр – около 20 см. Один край трубы запаивается, образуя закрытый участок. Из зубцов от пилы на дно монтируются 2 сектора. Они должны быть достаточно острыми, поэтому проводятся процедуры по дополнительной заточке. В центр устанавливается сверло. Штанга выполняется посредством использования трубы небольшого диаметра. Также необходимо укрепить конструкцию. После выполнения всех манипуляций устройство готово к работе.

Согласно СП 50-102-2003:

Согласно п.7.2.2 при выполнении расчетов несущей способности висячих забивных, вдавливаемые всех видов и свай-оболочек, погружаемые без выемки грунта , необходимо учитывать коэффициенты условий работы по таблица 7.3.

Таблица 7.3

п.9.4. В случае если по результатам инженерных изысканий установлено, что погружение забивных свай в просадочные грунты затруднено, в проекте должно быть предусмотрено устройство лидерных скважин, диаметр которых в грунтовых условиях I типа следует назначать менее диаметра сечения сваи (до 50 мм), а в грунтовых условиях II типа — равным ему или менее (до 50 мм). В последнем случае глубина лидерных скважин не должна превышать толщину просадочного от замачивания слоя грунта.

13.8. Для свай, воспринимающих выдергивающие нагрузки, допускается предусматривать погружение их в лидерные скважины, при этом разница между поперечным размером сваи и диаметром лидерной скважины должна быть не менее 0,15 м.

п. 15.2.11 При необходимости пробивки в процессе погружения свай слоев или прослоек плотных грунтов в целях сокращения продолжительности забивки свай, обеспечения их сохранности и погружения до заданных отметок применяют лидерные скважины. В этих случаях лидерные скважины устраивают обычно на 5 см меньше диагонали поперечного сечения погружаемой сваи на глубину до подошвы плотной прослойки.

15.2.12 Лидерные скважины рекомендуется применять также при забивке свай в водонасыщенные глинистые грунты, которые не успевают уплотняться в процессе забивки свай, что может привести к вертикальным деформациям грунтов и вызвать выпор погруженных ранее свай, разрушение стыков составных свай, разрушение фундаментных конструкций близрасположенных зданий и сооружений.

15.2.13 Глубину лидерных скважин назначают опытным путем, но не более 0,9 длины свай, а для лидерных скважин, указанных в 15.2.12, независимо от их диаметра глубина может быть определена из условия устойчивости их стенок по формуле:

Z_сч = 2 с_u / γ_I, где

где Z_сч— предельная глубина устойчивой скважины, м;

с_u — недренированное сопротивление глинистого грунта сдвигу, кПа;

γ_I — расчетное значение удельного веса грунта, кН/м .

п.15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0,1d  меньшим диаметра ствола сваи  d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

п.15.2.27 При устройстве бурозавинчиваемых свай с глухим наконечником в неустойчивых грунтах вместо устройства лидерных скважин следует выполнять рыхление грунтов шнековым буром (без подъема его при бурении) в пределах грунтового массива (цилиндра), диаметр которого не менее чем на 0,1d  меньше диаметра ствола сваи d и отметка низа массива не менее чем на 0,5 м выше проектной отметки расположения нижних концов свай.

Основные преимущества свайного фундамента

Высокая несущая способность свайного фундамента востребована в промышленной многоэтажной и частной застройке. Конструктивная схема применяется:

• для строительства жилых и производственных зданий;
• на участках со сложным рельефом, значительными перепадами высоты;
• при выборе каркасной технологии строительства.

Здания на свайном фундаменте прочные, надёжные, сейсмоустойчивые. В местах с глубоким залеганием твёрдого, способного воспринимать нагрузку, грунта, другая конструкция несущей опоры здания невозможна.

Сезонность производства отсутствует. Работы ведутся при любых погодных условиях, зимой техника и рабочие не простаивают. Сроки строительства уменьшаются.

• экономит бетон, расходные материалы, трудозатраты на земляные работы;
• повышает срок службы строения;
• ускоряет ввод готовой продукции в эксплуатацию;
• позволяет строить на слабых, плывущих грунтах;
• повышает прочность, устойчивость строений в зонах с высокой сейсмической активностью;
• снижает расходы на возведение здания, итоговую стоимость квадратного метра.

Свайно-винтовой фундамент

Здания, выстроенные по таким проектам, не имеют подвального помещения, поэтому инженерное оборудование располагается на чердаках, технических этажах. Системы отопления и горячего водоснабжения имеют верхнюю разводку.

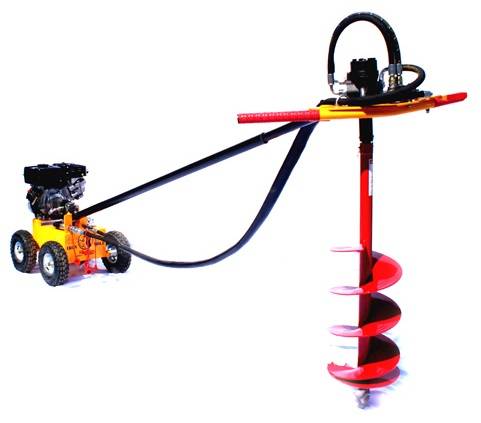

Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

Самые легкие механические мотобуры, весом до 11 кг, управляются одним человеком и имеют небольшую мощность двигателя (до 3,5 л/с). Такую ручную установку можно использовать только для бурения в грунтах 1 и 2-й категории, которые отличаются небольшой плотностью.

Механический мотобур с объемом двигателя от 3,5 до 7 л/с может управляться как одним, так и двумя операторами. Вес таких установок — до 30 кг, поэтому удержать одному такое приспособление при работе на тяжелых грунтах может быть затруднительно. Мотобуры этого типа можно применять также исключительно на грунтах 1 и 2-й категории.

Существуют механические мотобуры, состоящие их двух блоков — двигателя и буровой части, соединенных между собой штангой. Вес такого устройства около 80 кг, мощность двигателя 5-8 л/с. Благодаря соединяющей штанге, которая погашает обратный удар, управлять такой машиной можно в одиночку, допускается бурение грунтов 3-й категории. Таким мотобуром удобно проводить пробное завинчивание свай, т.к. он обеспечивает минимальное отклонение оси опоры от заданных параметров.

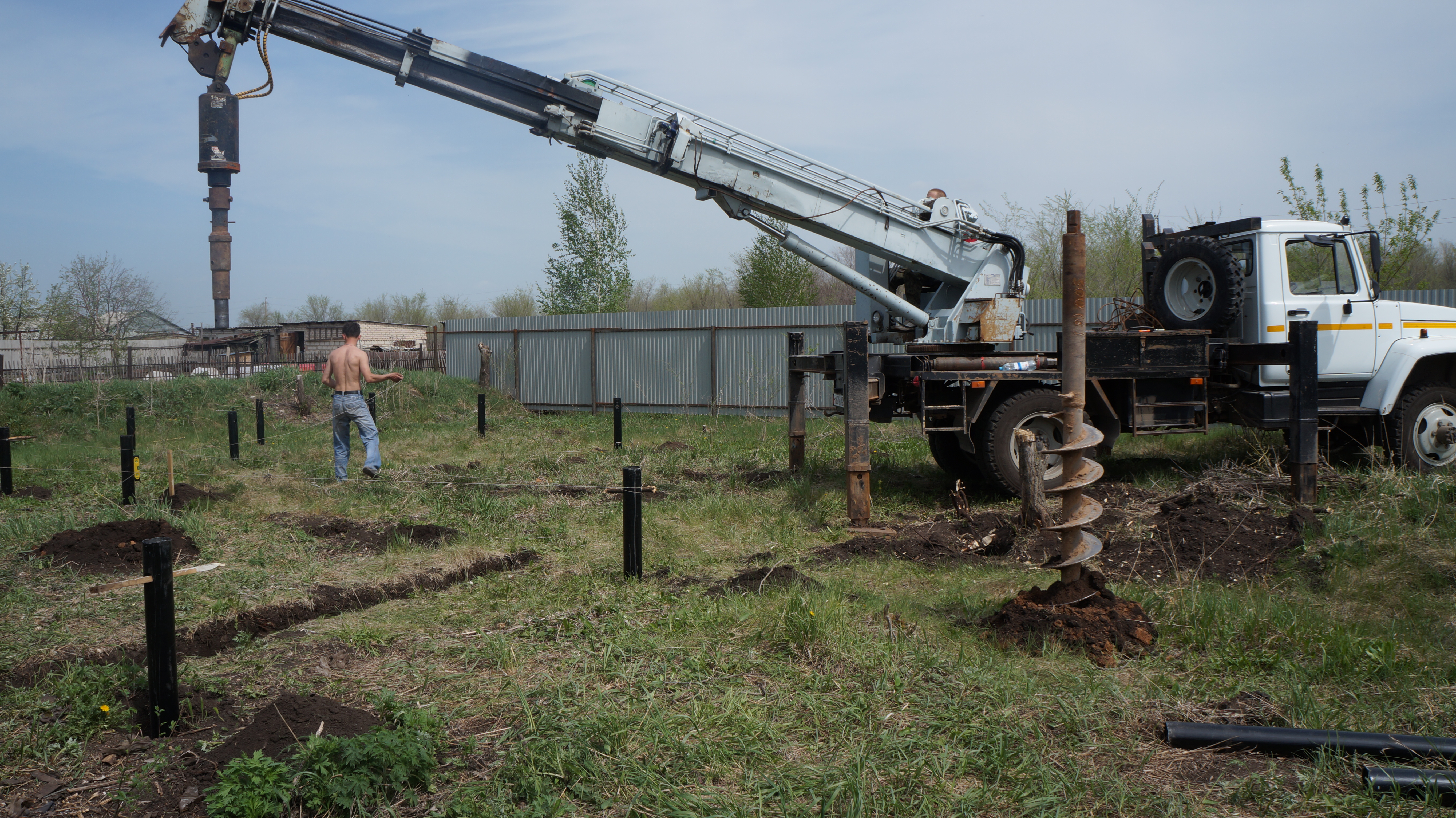

Закручивание свай мотобуром

Гидравлические мотобуры с двигателями мощностью 11-15 л/с применяются для бурения скважин в грунтах 2 и 3-й категории. Ручную установку с гидравлическим приводом удобно транспортировать, вес ее около 80 кг. Приспособление может управляться и одним оператором, однако на практике управлять таким, достаточно тяжелым устройством, удобнее вдвоем.

На рынке строительного оборудования популярны мотобуры Айрон отечественного производителя, которые выпускаются как с механическим, так и с гидравлическим приводом. Сопоставив сколько стоит аренда такого оборудования с временными затратами, очевидно что использование мотобура — выгодно и практично.

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов

Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования

Во время работы оператор должен:

• использовать защитные средства (очки, каску);
• следить за тем, чтобы вращающейся части бура не касалась одежда;
• всегда предполагать наличие посторонних предметов в почве;
• не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.

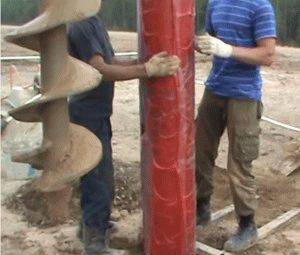

Устройство буронабивных свай

Свыше 70 % объёмов работ по бурению скважин традиционно приходится на бурение под буронабивные сваи различного диаметра. Для выполнения буровых работ мы располагаем установками вращательного бурения диаметром 450-1200 мм глубиной до 27 м – Bauer MBG-12. После зачистки скважины от бурового шлама производится установка арматурного каркаса в проектное положение и укладка бетонной смеси методом ВПТ.

Также применяются другие буровые установки: MAST-BUD M150, БКМ 516. За последние 15 лет фирма участвовала в строительстве более 70 зданий и выполняла установку свай в Екатеринбурге и за его пределами.

Буронабивные работы

Буронабивные работы востребованы при создании зданий с глубоким заложением фундамента. В первую очередь, речь идет о многоэтажных жилых домах, коммерческих зданиях, крупных промышленных строениях. Кроме того, установка буронабивных свай производится при создании опор под мосты, эстакады и другие сооружения с высокой нагрузкой.

Фундамент на буронабивных сваях имеет целый ряд преимуществ перед фундаментами других типов, основным является его высокая несущая способность. Кроме того, технология создания таких свай исключает возникновение ударных нагрузок на грунт, что обеспечивает бережное отношение к расположенным поблизости зданиям. Установка свай компанией «ВИСБАС» выполняется качественно и недорого. Преимущества нашего предложения:

• работаем с 1982 года;
• располагаем всей необходимой техникой;
• гарантируем самое высокое качество выполняемых работ;
• выполняем работы в самые короткие сроки;
• у нас очень выгодные цены.

Установка буронабивных свай

Технология создания буронабивных свай предусматривает три этапа работ:

• бурение скважины;
• установка арматурного каркаса;
• заполнение скважины бетоном.

В зависимости от характера грунта, сваи могут выполняться с обсадными трубами или без них. В маловлажных грунтах бетон может заливаться непосредственно в скважину с предварительно установленным арматурным каркасом. Устройство буронабивных свай с применением обсадных труб оправдано в водонасыщенных грунтах. В этом случае применяются обсадные трубы из металла, после заливки бетона трубы могут извлекаться, что удешевляет строительство.

Арматурные каркасы должны обеспечивать высокую несущую способность готовых свай. Как правило, используется стальная горячекатаная арматура периодического профиля, обеспечивающая высокое качество сцепления с бетоном.

Мы выполняем весь спектр работ по установке буронабивных свай, цена за м3 в нашей компании – одна из самых выгодных в регионе.

Устройство буронабивных свай, расценки

Бурение буронабивных свай выполняется опытными специалистами с использованием специализированной техники:

• Bauer MBG-12 – позволяет создавать скважины диаметром 450-1200 мм и глубиной до 27 метров;
• MAST-BUD M150 – глубина бурения до 24 метров, диаметр скважины 300-1500 мм;
• БКМ 516 – глубина бурения до 5 метров. Диаметр скважины до 800 мм.

Мы гарантируем качественную профессиональную установку свай «под ключ». Вы можете узнать точные расценки, связавшись с нами и предоставив информацию о том, сваи какого диаметра и глубины заложения вам необходимы.

Сваи других типов

• буроинъекционных свай;
• бурокасательных свай;
• буросекущих свай.

Буроинъекционные сваи являются разновидностью буронабивных и главным образом отличаются сферой применения. Устройство буроинъекционных свай оправдано при выполнении таких работ, как укрепление фундаментов уже построенных зданий, стенок котлованов, создания подпорных стенок и т.д. Они монтируются без обсадных труб, поэтому отличаются низкой ценой.

Бурокасательные сваи позволяют создать в грунте сплошную стену, что и определяет сферу их применения. В частности, устройство бурокасательных свай применяется при укреплении бортов котлованов. При монтаже сваи располагаются вплотную, касаясь друг друга. Учитывая, как часто монтируются бурокасательные сваи, смета при их использовании будет достаточно высокой. В то же время мы гарантируем, что стоимость бурокасательных свай за м3 в нашей компании – одна из самых низких на рынке.

Буросекущие сваи чаще всего применяются при укреплении котлованов. Устройство буросекущих свай позволяет создать сплошную герметичную стену. Используются два типа свай: с каркасом и без него, они чередуются через одну. Сначала монтируют сваи без каркаса с использованием обсадных труб, после бетонирования трубы удаляются. Далее бурятся скважины под сваи с арматурой, при этом края свай без арматуры частично срезаются. После установки каркаса и заливки бетона в грунте образуется очень прочная и герметичная стена.

Отделка

Установку фундамента можно совместить с утеплением. Это улучшит изоляционные параметры здания, поможет уменьшить затраты на подержание комфортных температурных условий.

Сначала между сваями закрепляют обрешетку. Ее можно сделать из оцинкованных металлических профилей, деревянного бруса. Для обшивки подойдет цокольный сайдинг, профилированный лист. Изнутри закрепляют слой изоляции.

Отделка искусственным камнем

Если построить кирпичную стенку, облицовку можно сделать из штукатурки

При изучении вопроса, как отделать цокольную часть, следует помнить о сохранении хорошей гидроизоляции между основанием и зданием. Если для строительства стенки применяется бетон, иные тяжелые материалы, необходимо добавить соответствующий вес в расчет нагрузок. При необходимости – увеличивают диаметр столбов, либо уменьшают шаг их установки.
