Варианты изготовления армопояса
Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.
Использование готовых блоков
Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

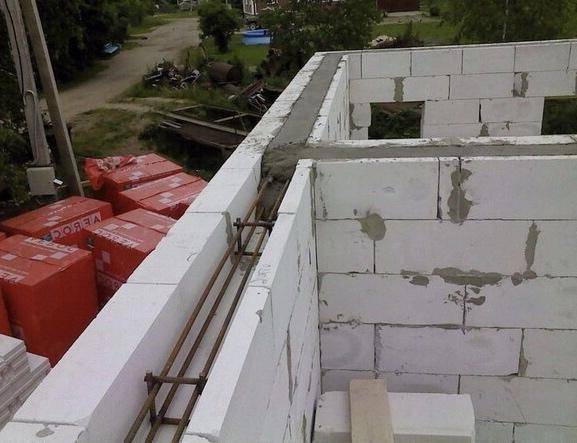

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.
Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).
Использование доборных блоков
Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.
Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.
Вариант с односторонним доборным блоком
Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.
В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.
Применение двухсторонней опалубки
Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.
Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

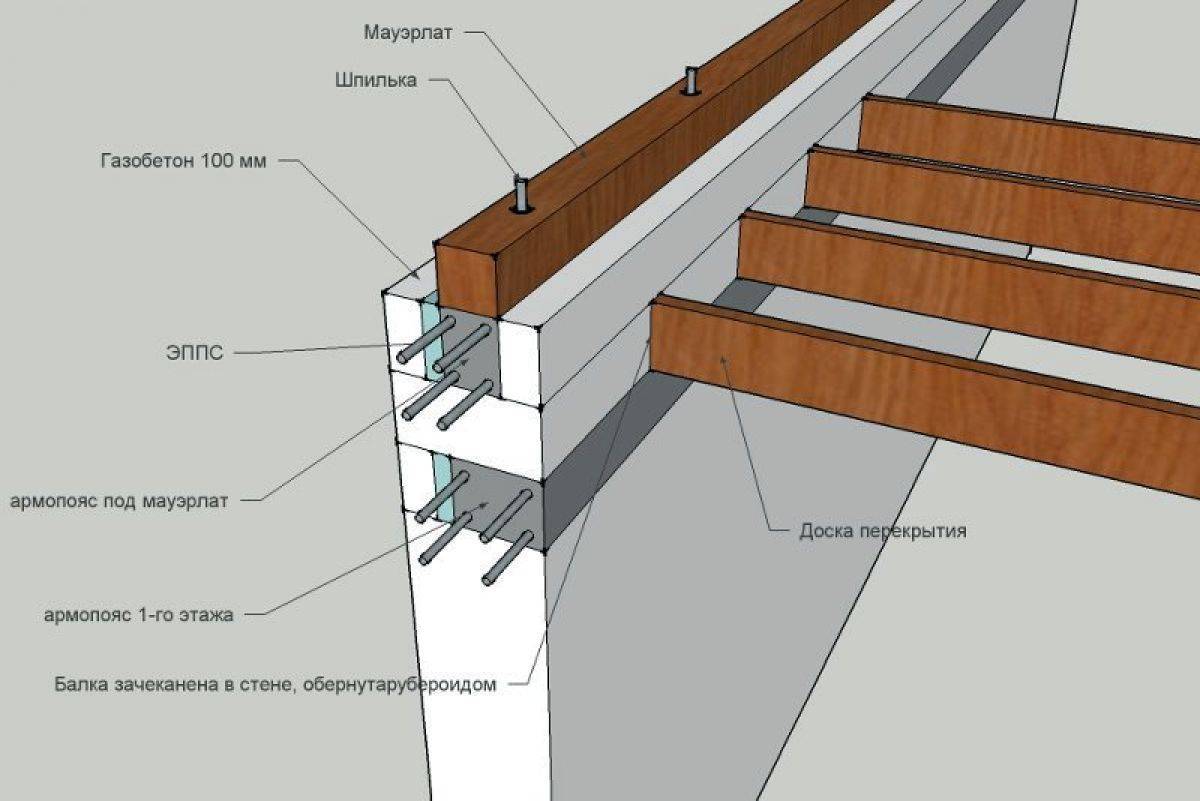

Армирующий пояс под мауэрлат
Устройство армопояса в доме из газобетона может выполняться под мауэрлат.
Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.
До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.
Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.
Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.
Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.
Оборудование и материалы для строительства
Оборудование и инструменты, которые потребуются для заливки бетона зависят от технологии работ: ручная или машинная.
Наиболее часто застройщики применяют следующие приспособления и инструменты:
- желоб или шланг для бетононасоса;
- бадья для перемещения раствора;
- транспортеры и подъемные механизмы для работы на высоте;
- бетономешалка;
- ведра;
- мастерок;
- измерительные инструменты, маяки.
Для расходных материалов потребуются армированный каркас и раствор М200, который готовится в пропорции:
- цемент М400 – 1 ч.;
- песок – 2 ч.;
- щебень — 5 ч..
Для М250 — в пропорции:
- цемент М400 — 1 ч;
- песок – 2 ч.;
- щебень — 4 ч.
Воду в бетон добавляют в минимальном количестве, на 10 ч. цемента — 5 ч. воды, а для получения пластичности готового раствора добавляют пластификатор.
В каких случаях нужен армопояс и как его изготовить
Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:
- Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
- Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.
Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:
- армопояс укрепляет конструкцию коробки здания;
мауэрлат является основанием для устройства стропильной системы.
Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.
Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.
Межэтажные армопояса придают зданию дополнительную прочность
Установка мауэрлата
После достижения бетоном необходимой степени прочности, опалубку снимают, и спустя семь дней можно выполнять крепление мауэрлата к стене посредством армопояса. Пред началом монтажа деревянный брус обрабатывают антисептическими веществами и антипиринами.
Все места соединения брусков, предназначенных для формирования мауэрлата, соединяют посредством прямого замка либо косым прирубом. Такой способ соединения элементов делает мауэрлат фактически монолитным.
После этого необходимо приложить брус к будущему месту закрепления и наметить на нем места, где имеются резьбовые шайбы, предварительно залитые в армопояс. В намеченных местах необходимо просверлить отверстия. Установка бруса на армирующий пояс выполняется на слой рулонной гидроизоляции. С этой целью можно использовать рубероид.
Крепление бруса выполняется посредством большой гайки и шайбы. После затяжки гаек все соединения следует подстраховать, для этого на них устанавливаются дополнительно контргайки.
Остатки шпилек рекомендуется обрезать болгаркой. Если вы все сделали правильно, то сформированное вами закрепление мауэрлата будет ничуть не хуже того, которое выполнено профессионалами.
Очень важно, чтобы армопояс под мауэрлат был правильно и надежно установлен в соответствии со всеми требованиями. В противном случае вряд ли удастся достичь необходимой степени прочности кровельной конструкции
Это тоже пригодится:
- Устройство дымохода для твердотопливного котла
- Мягкая кровля своими руками
- Размер листа ондулина Nuline
Возводим армирующий пояс
Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.
При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.
Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:
- для продольной части берутся четыре длинных прута;
- для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
- в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
- высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.
Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.
Крепление нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.
Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:
- одна часть цемента;
- три части песка;
- три части щебня.
При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.
Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.
При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.
На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.
Видео по теме:
Высота и толщина армопояса для газобетона
Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.
Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.
Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.
Высота и ширина армопояса
В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.
Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.
Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.
Для чего нужен армопояс в газобетонном доме
- При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
- Армопояс может выровнять стены по горизонтали.
- Придание жесткости всему зданию из газобетона.
- Локальные нагрузки распределяются равномерно на несущие стены.
- Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.
Армопояс под мауэрлат
Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.
Каркас армопояса, краткая инструкция
- Каркас арматуры пояса должен быть непрерывным.
- Армопояс должен быть на всех несущих стенах.
- Нахлест продольной арматуры минимум 800 мм.
- Каркас делается из двух рядов арматуры по два прута.
- Минимальная толщина продольной арматуры – 10 мм.
- Желательно использовать длинные (6-8 метров) прутки арматуры.
- Диаметр поперечной арматуры – 6-8 мм.
- Шаг поперечной арматуры – 200-400 мм.
- Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
- Продольная и поперечная арматура связывается между собой вязальной проволокой.
- На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
- Каркас должен находится строго горизонтально.
Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.
Утепление армопояса
Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.
Бетоном какой марки заливать армопояс
Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.
Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).
Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.
Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.
Добавление в бетон чрезмерного количества воды делает его менее прочным.
Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.
Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

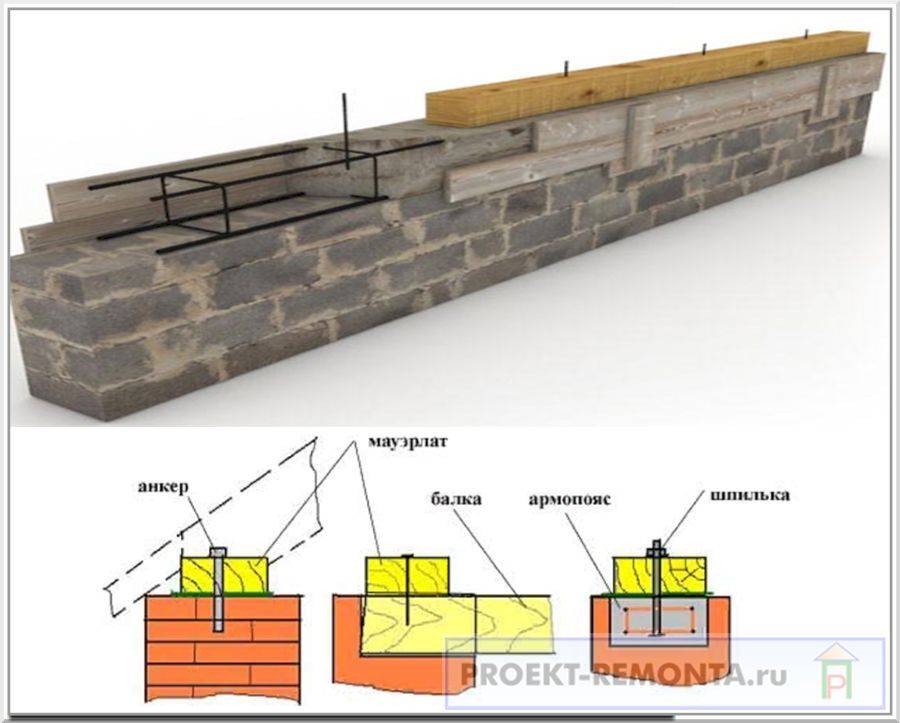

Крепление мауэрлата к армопоясу
Когда бетон станет достаточно прочным, опалубка демонтируется и через неделю-полторы, можно начинать прикреплять мауэрлат к армопоясу. Предварительно брус обрабатывается специальными добавками, чтобы исключить возможность его гниения и повреждения насекомыми.
Все соединения бруса между собой делаются прямым замком или косым прирубом, что позволяет сделать всю конструкцию монолитной. Место будущего крепления бруса следует предварительно пометить, просверлить и вставить в них шпильки.
Само крепление осуществляется с помощью большой шайбы и гайки. Все соединения следует застраховать контргайками и срезать оставшиеся торчащие шпильки болгаркой. Монтаж мауэрлата на армопояс делается только через слой рубероида.
Крепление мауэрлата без армопояса
При желании можно обойтись и без устройства армопояса, хотя лучше этого не делать. Некоторым оправданием для такого решения может стать простая конструкция и малый вес крыши, невысокие требования к постройке (хозблок, сарай и т.д.), отсутствие в регионе серьезных ветровых и снеговых нагрузок, выбор такой конструкции кровли, которая не будет создавать значительных распирающих нагрузок.
Проволокой или стальной лентой
Один из вариантов, как крепить мауэрлат к газобетону без армопояса, позаимствован из технологии кирпичного строительства, когда поперек кладки за несколько рядов до её завершения закладывают длинные пучки стальной проволоки.
Длина концов с обеих сторон должна быть такой, чтобы их хватило на обхват верхней части стены вместе с деревянной балкой и выполнение скрутки. Такие пучки закладывают в кладочные швы с шагом, равным расстоянию между стропилами, но со смещением от них.
Способ простой и на первый взгляд надежный, но только в отношении стен из кирпича или других прочных и плотных блоков. Газобетон легко распиливается обычной ножовкой, а значит, может постепенно разрушаться и проволокой при её сильном натяжении и вибрации от нагрузок и ветра.
Поэтому вместо проволоки лучше использовать полоски стали, как показано на следующей иллюстрации.
Крепление мауэрлата химическими анкерами
Обычные анкерные болты в случае с газобетонными стенами применять не рекомендуется. При их затягивании хрупкие блоки могут трескаться, кроме того, потребовались бы очень длинные анкера длиной около полуметра, чтобы они прошли сквозь мауэрлат и хотя бы один ряд блоков. Но и при этом гарантировать надежность такого крепления нельзя.
Поэтому вместо обычных анкеров лучше использовать химические. По сути, химический анкер сам по себе не является крепежной деталью. Это быстро схватывающийся клеевой состав, которым заливают просверленное в газобетоне отверстие, а следом загоняют в него стальную шпильку. На неё после застывания смеси насаживают брус мауэрлата и затягивают гайкой через шайбу.
Этот вариант монтажа мауэрлата на газобетон показан в видеоролике во всех подробностях:
Использование химических анкеров считается самым надежным способом крепления любых конструкций к газобетону по следующим причинам:
- полимерный состав не подвержен разрушению химическими, биологическими и атмосферными воздействиями;
- он не создает распирания внутри блока, так как композит из просверленного канала частично перетекает в поры газобетона, создавая большую площадь сцепления и не вызывая образования трещин;
- прочность химического анкера позволяет рассчитывать на стабильность крепления в течение нескольких десятков лет.
Крепление мауэрлата вмурованными шпильками
Замуровать крепежную шпильку в газобетонную стену можно и без создания армопояса. Соединение получится не таким надежным и долговечным, но достаточно прочным. Однако использовать его при строительстве жилых домов и других «ответственных» зданий все же не стоит.
Шпильки придется немного модифицировать, приварив к их нижней части пластины из листовой стали толщиной 2-3 мм. Они могут быть круглыми, квадратными или прямоугольными – любой формы и такого размера, чтобы не выступали за пределы кладки и полностью закрывались кладочным раствором.
В результате должны получиться перевернутые «грибки» с плоской шляпкой и ножкой такой длины, чтобы она проходила сквозь один блок и мауэрлат и выступала над поверхностью на 3-4 см.
Устанавливают шпильки в кладку при монтаже блоков последнего верхнего ряда. Если для кладки используется обычный пескоцементный раствор, их можно вмуровывать в вертикальные швы. При кладке на специальный клей, который наносится тонким слоем, в блоках просверливают сквозные отверстия под шпильки и делаются выборки на нижней плоскости под пластины, чтобы из-за их толщины не увеличивать кладочный шов.
Далее работы выполняются по отработанной схеме:
- на торах стены раскладывают гидроизоляцию;
- брус укладывают на шпильки и простукивают, чтобы получить метки для сверления отверстий;
после их изготовления мауэрлат насаживают на шпильки и через шайбы прижимают к стене посредством затягивания гаек.
Какой проект частного дома считается экономным?
Перед началом стройки частного дома выбирается проект. От каких характеристик зависит стоимость проекта? На чем можно экономить?
Оптимизация площади коттеджа. Чем больше площадь дома, тем больше потребуется вложить средств на строительство. Поэтому, построив коттедж меньшей площади, но удобный и функциональный для вашей семьи, вы потратите гораздо меньше средств. Для кухни и санузлов необходимо провести: вентиляционные, канализационные и водопроводные системы. При близком расположении друг от друга кухни, ванны и санузла будет легче подвести водопровод и канализацию, меньше потребуется материалов, и, следовательно, затрат.
Строительство армопояса можно осуществить своими руками
При оптимизации площади нежилых помещений выгоднее будет стоить отделка этих комнат – укладка плитки, ламината, крепления гипсокартона. Поэтому, прежде чем выбрать оптимальный проект для дома, учтите функциональность и размеры всех помещений.
Простая форма коттеджа. Как известно, простые формы домов легче строить и они получаются дешевле
Это важно, если часть работ вы планируете выполнять собственными силами. Сложные конструкции стен (колоны, балконы, закругленные формы) и крыши строения потребуют особых навыков и вложения дополнительных средств. Лучше эти деньги потратить на утепление дома для экономного обогрева зимой
Лучше эти деньги потратить на утепление дома для экономного обогрева зимой.
Этажность дома и конструкция кровли. Огромная часть бюджета при строительстве дома идет на конструкцию кровли и укладки фундамента. Вы можете построить двухэтажный, мансардный или одноуровневый дом. Самым экономным будет мансардный коттедж с двускатной крышей.
Использование экономных технологий. При использовании разных материалов и технологий можно значительно уменьшить стоимость строительства. Наиболее экономным стало применение каркасно-панельной технологии и использование газобетона. Экономить на конструкции фундамента нельзя, это может привести к плачевным последствиям. Для усиления надежности и прочности дома обязательно необходимо устанавливать армопояса. Любой армированный пояс – это каркас или сетка из арматуры. Он заливается бетоном за один раз, без перерывов, как единый монолит.
Арматурный каркас представляет собой сетку, которая объединяет в себя их две, причем они располагаются сверху армированного пояса
Для чего нужен армопояс?
Прежде всего нужно разобраться, что такое армированный пояс и для чего его нужно делать. Армированным поясом является слой железобетона, который располагается вдоль всех внешних стен постройки полностью по всему периметру. Его задача заключается в повышении прочности несущих внешних стен из газобетона или кирпича и сохранении целостности в процессе проседания грунта. Во время строительства следует использовать несколько подобных поясов.
Первый армированный пояс также называется ростверк. В процессе его изготовления необходимо бетон залить в траншею, которая была выкопана под ленточный фундамент, высота при этом должна быть 0,3-0,4 м. Ширина ростверка будет в пределах 0,7-1,2 м. По сравнению с другими поясами, ростверк необходимо делать не только под внешними стенами, а и под внутренними капитальными из газоблоков. Первый пояс будет основным залогом прочности изготавливаемого дома, поэтому его установка является обязательной.
Второй армопояс необходимо укладывать по всему периметру постройки сверху фундаментальных блоков высотой 0,2-0,4 м. Он будет распределять нагрузку от всего дома на фундамент. В случае, если первый пояс был установлен правильно, второй можно не укреплять. Для армирования его может быть достаточно взять армирующую сетку из прутьев, которая имеет диаметр 10-12 мм. Второй пояс рекомендуется применять практически в любом процессе строительства, однако есть особые случаи, когда можно обойтись и без него.
Третий армопояс следует укладывать поверх кладки из кирпича под междуэтажные плиты перекрытия. Данный пояс будет выполнять несколько функций. Прежде всего он стягивает стенки, при этом не позволяя им расходиться и защищая от появления трещин. Помимо того, он будет распределять нагрузку на стены от плит перекрытия. Также он распределяет и воспринимает нагрузку над дверными и оконными проемами, предоставляя возможность использовать простые перемычки вместо усиленных балок.
Четвертый армопояс устанавливается под плитами перекрытия на втором этаже. Он будет выполнять такие же функции, что и третий. По периметрам он не отличается от него тоже.
Пошаговая инструкция крепления на шпильки
Перед закладкой следует подготовить шпильки. Для повышения надежности крепления в нижней части шпильки рекомендуется приварить основание из металлической пластины. Его можно сделать квадратным, длина стороны примерно 6–8 см. Если нет возможности приварить, то допускается конец просто согнуть под прямым углом. Длина шпильки должна учитывать высоту кладки пояса из кирпичей, толщину мауэрлата и размеры гайки. В нашем случае армопояс будет состоять из четырех рядов кирпича. Диаметр шпильки 10 мм.
На фото показано, как должна выглядеть шпилька
Шаг 1. Сделайте разметку мест расположения шпилек. Необходимо выполнять общие рекомендации: расстояние шпильки от угла дома в пределах 35–40 см, шаг шпилек ≈ 1,5 м.
Выполнение разметки
Шаг 2. Положите на стену металлическую сетку для армирования кирпичного пояса. Размеры ячеек примерно 2–3 см, диаметр проволоки ≈ 2–3 мм. Проденьте шпильки в ячейки и выставьте их по меткам.
Сетка кладочная продается в рулонах и картах
Выше уже упоминалось, что при этом нужно обязательно узнать расположение стропильных ног, при необходимости одну или несколько шпилек следует сместить. Расстояние между ними нет надобности выдерживать с высокой точностью, это никакого влияния на прочность фиксации мауэрлата не оказывает.
Шаг 3. Начинайте закладку двух крайних шпилек. Делать это надо очень внимательно, в дальнейшем по ним будут выставляться все остальные элементы. Закладка шпильки выполняется в такой очередности.
Подготовьте цементно-песчаный раствор. Специального рецепта придумывать не надо, подойдет обыкновенный кладочный состав.
Набросайте его на основание шпильки и поставьте первый кирпич с одной стороны, второй кирпич следует устанавливать с противоположной стороны. Соблюдайте смену очередности положения кирпичей в стене, все ряды должны между собой перевязываться.
По уровню выставьте положение шпильки, оно должно быть строго вертикальным. Для правильного выравнивания нужно проверять положение шпильки в двух перпендикулярных плоскостях. Очень внимательно выполняйте все рекомендации.
По такому же алгоритму заложите шпильку на противоположном конце стены.
Шаг 4. Натяните между ними тонкую леску или нить.
Между крайними шпильками нужно натянуть нить-ориентир
При возможности желательно дать несколько часов для схватывания, если нужно спешить, то рекомендуется посыпать кладочный раствор сухим цементом. Он быстро впитает излишнюю влагу, что ускорит затвердевание.
Веревки нужно натягивать как по нижней, так и по верхней части шпильки.
На фото показано, как правильно натянуть нить
Шаг 5. Выставьте все оставшиеся шпильки по двум веревкам. Начинайте их закладывать, при этом постоянно проверяйте положение по веревкам.
Закладка шпилек

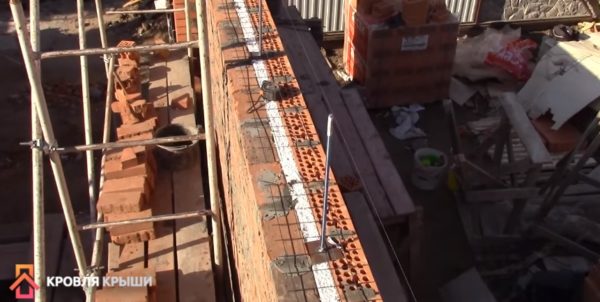

Шаг 6. Аккуратно продолжайте кладку стены, шпильки закладывайте кирпичами.
Установлены промежуточные шпильки
Во время производства работ возникают незначительные трудности – расстояние между шпильками некратное длине кирпичей, их приходится разламывать в местах соприкосновения со шпильками. Делается это при помощи специального молотка каменщика, если кирпич качественный, а мастер имеет практический опыт кладки, то необходимый размер достигается двумя ударами инструмента.
Крепление мауэрлата на шпильки
