Технические характеристики бытового вытяжного зонта

Принцип работы и разновидности

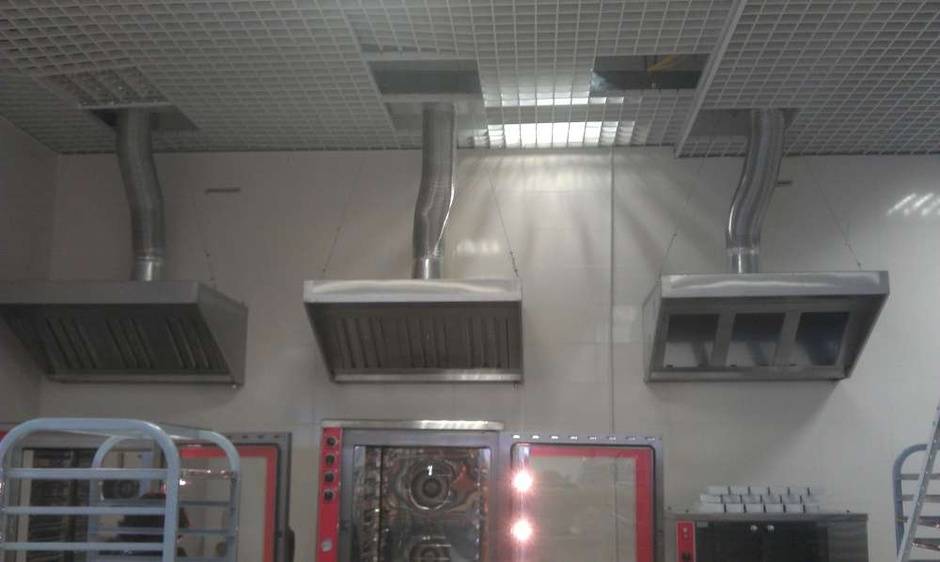

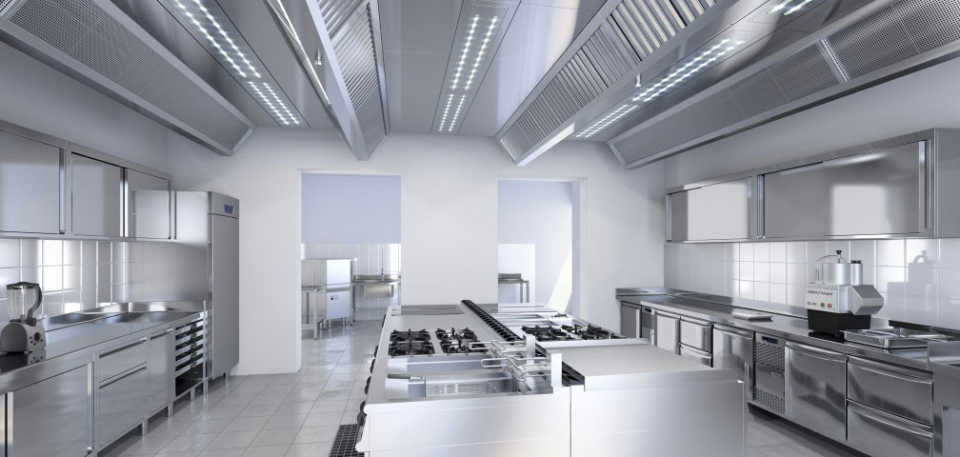

На кухне современной домохозяйки и на предприятиях общепита устанавливается вытяжной вентиляционный зонт или купол. Основная его задача очищать воздух помещения от повышенной влажности, запахов, различных примесей, возникновение которых связанных с процессом приготовления пищи.

Вытяжной зонт является составной часть качественной системы вентиляции в помещениях. Установка происходит над источниками высокой температуры, в частности, над плитами, варочными поверхностями, открытым огнем. С помощью купола удаляется влажный горячий воздух, неприятные запахи, а также копоть, жир, сажа, пыль, химические вещества.

Очищение воздуха от вредных примесей также необходимо в лабораториях, на химических и промышленных производствах и т.п., где производственный процесс происходит с выделением в пространство вредных веществ, что может навредить рабочим и окружающей среде в целом.

Зонт представляет собой куполовидную конструкцию, отсюда второе название – купол. Связан с системой вентиляцией воздуховодом. Бывают центральные (островные) и пристенные, в зависимости от места установки.

Монтаж пристенных агрегатов производится непосредственно на стену. При большом весе используются дополнительные кронштейны для фиксации. Центральные приборы устанавливают прямо над рабочей поверхностью, без соприкосновения со стенами. Островные зонты имеют большую пропускную способность.

Современный купол – это не только сложный прибор, но и элемент декора. Заводские мощности позволяют производить зонты в соответствии с общим интерьером помещения.

Между бытовыми куполами вентиляции, применяемыми в частном хозяйстве, и промышленными нет принципиальной разности в строении, их отличает только размер и мощностные характеристики. Зонты, применяемые внутри помещений, имеют общее устройство:

При выборе производителя вытяжного купола, отдайте предпочтение отечественным заводам, так, удастся сэкономить бюджет, а качество современной продукции надежного продавца подтверждается сертификатами и контролем качества.

Как правильно выбрать вытяжной зонт

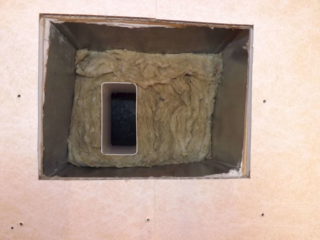

Если вытяжка громко работает, на воздуховод устанавливают звукоизоляцию

Выбор вытяжного купола базируется на нескольких важных параметрах. В первую очередь необходимо определиться с назначением оборудования — бытовое или промышленное. Для домашнего купола все относительно ясно — выбирают по размеру плиты и дизайну, а также по принципу работы (рециркуляционный или совместимый с шахтой вентиляции).

Для профессиональных куполов выбор строится на таких критериях:

• Назначение — вытяжной или приточно-вытяжной зонт.

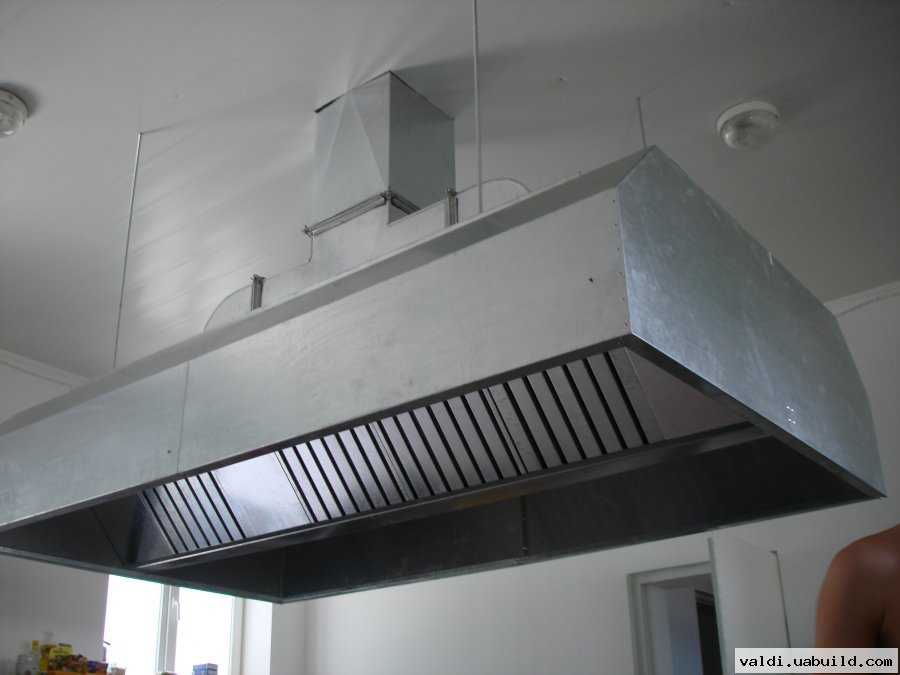

• Зона размещения: у стены или под потолком. Если варочная поверхность расположена по центру кухонного помещения, лучше брать островной приточно-вытяжной зонт. Для печей, расположенных у стены, нужно брать пристенный вытяжной зонт с жироуловителем.

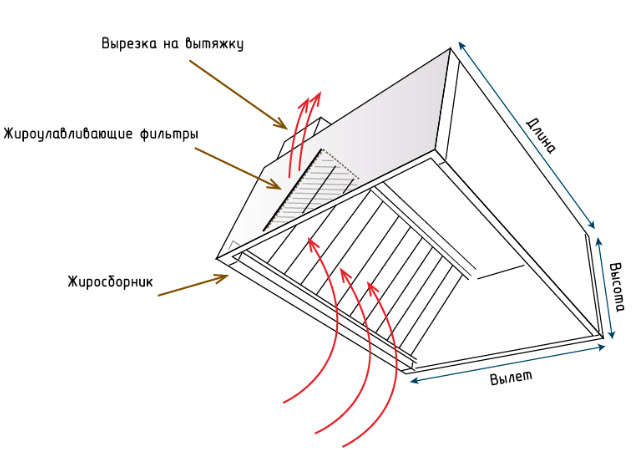

• Размеры купола. Согласно стандартам, он должен выступать на 15-20 см за площадь варочной поверхности с каждой стороны.
• Высота купола и его производительность. Если сравнивать примерно одинаковые зонты (по размеру сечения фильтров), продуктивность больше будет у того оборудования, которое выше. Оптимальная высота подвешивания купола от уровня пола равна 2,0 м. Поэтому при высоких потолках в помещении высота купола должна соответствовать им.
• Мощность зонта. Для её определения можно воспользоваться простым методом. Из технического паспорта варочной поверхности уточните мощность каждой плиты или конфорки. Суммируйте их. Таким образом определяется желаемая мощность оборудования. При необходимости округление делается в чуть большую сторону.
• Количество подключаемых воздуховодов. Для бытовой модели достаточно одного. Для промышленных длиной от 160 см — нужно 4 (2 на вытяжку и 2 на приток).
• Уровень шумности. Оптимальным для человека является шум до 40 дБ. Если производитель указывает больший параметр, придётся ставить шумопоглотители.

В остальном вытяжные зонты подбирают по дополнительным опциям – возможность дистанционного управления, подсветка и пр. Для очагов с открытым огнём необходим купол с искрогасительной сеткой.

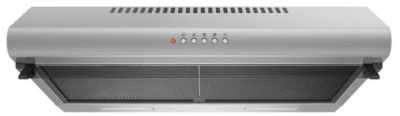

Что собой представляет бытовой зонт

В зависимости от интерьера кухни и расположения плиты, выделяют два вида вентиляционных зонтов: пристеночный и зонт вытяжной центральный, который располагают непосредственно над поверхностями, находящимися вдали от стен. Принцип работы обоих видов одинаков, но центральный (выносной) отличается более сложным устройством системы фильтрации.

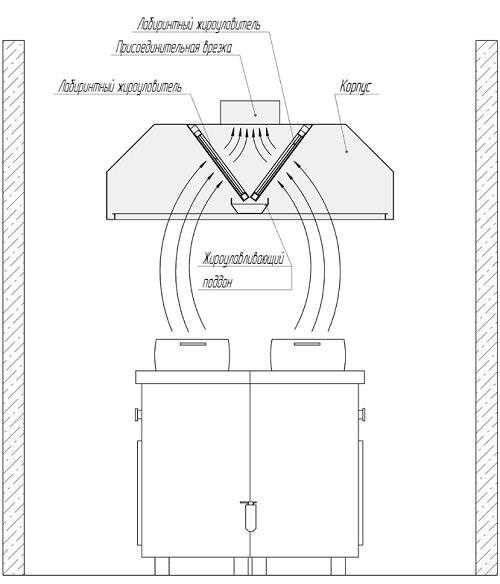

Во многих случаях купол вытяжного зонта выполнен из нержавеющей стали

• алюминиевые решетки, улавливающие крупные частицы, защищают турбину от загрязнения;
• акриловый пористый фильтр эффективно собирает на себя жировые испарения, требует регулярной замены;
• угольный фильтр — основа очистки, имеет разные формы и виды, подходящие к конкретным моделям, задерживает все мелкодисперсные частицы, нуждается в периодической замене;
• если вентиляционный зонт помещается над открытым пламенем, он дополнительно снабжается искрогасящей сеткой.

Многие вытяжки зонты оснащены светильниками, встроенными непосредственно в купол. Возможно использование различных типов ламп: диодные, галогенные, лампы накаливания.

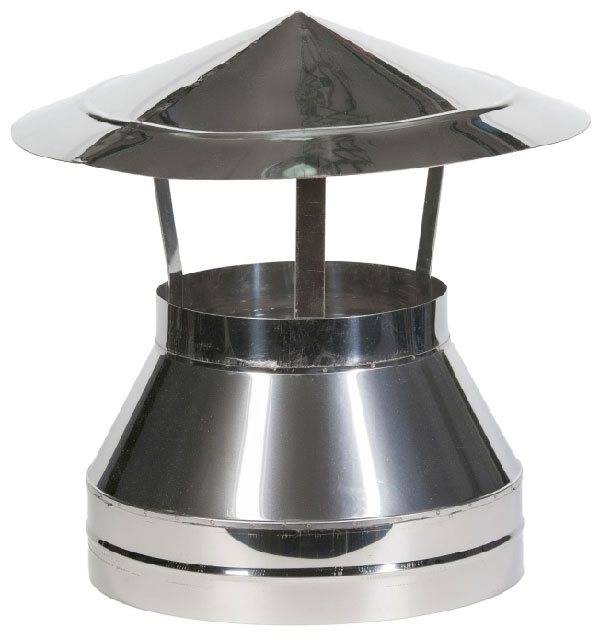

Разновидности дымоходных колпаков

Колпаки и оголовки для труб представлены в различных модификациях. Они отличаются друг от друга формой, назначением и материалом изготовления.

Можно разделить их на следующие виды:

• зонты;
• дымники;
• флюгарки;
• дефлекторы;
• сопла.

Материалами для изготовления изделий могут служить:

• нержавеющая сталь;
• кровельная сталь с оцинковкой;
• сталь с полимерным покрытием;
• кованое железо;
• медные сплавы;
• цинк-титановый сплав;
• пластик.

Наиболее долговечными считаются медные колпаки, не подверженные коррозии и не требующие защитного покрытия.

Изделия эконом-класса изготавливаются из пожаробезопасного пластика или оцинкованной стали.

Известные производители, популярные модели

Рассмотрим наиболее популярные и эффективные модели кухонных вытяжек от разных производителей.

Siemens LI 67 SA 680 IX

3 уровня мощности и один интенсивный режим. Вытяжка премиум-класса с сенсорным управлением. Оснащена двумя двигателями с дополнительной шумоизоляцией. Стоимость 60000 рублей.

Krona Kamilla Sensor 600

Отведение или циркуляция воздушного потока. 3-скоростная вытяжка, оснащенная 2 двигателями. Отличается высокой эффективностью и сравнительно низкой ценой. Стоимость 9000 рублей.

ELIKOR Камин Грань 60

Отвод, циркуляция воздуха, подсветка рабочей зоны. Трехскоростная пристенная модель, оснащена дополнительным жировым фильтром. Стоимость 7000 рублей.

Midea MH 60T 349 W

Отведение отработанного воздуха, циркуляция потока внутри помещения. 3-скоростная подвесная вытяжка купольного типа. оснащена 2 двигателями мощностью 100 Вт. Стоимость 4000 рублей.

Shindo REYA 60 W

Отведение отработанного потока. 3-скоростной режим работы, низкая мощность двигателей (65 Вт) позволяет уменьшить уровень шума. Стоимость 4500 рублей.

MAUNFELD Lee Light 35

Отведение воздуха, циркуляция потока. Островная трехскоростная вытяжка со светодиодной подсветкой и низким уровнем шума. Стоимость 28000 рублей.

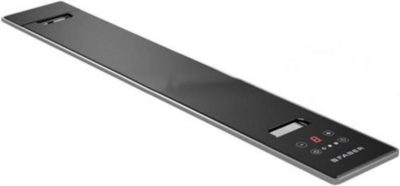

Faber HOO-B BK/A A52

Отведение отработанного потока. Модель, встраиваемая в столешницу. Обладает 3 рабочими скоростями, одним интенсивным режимом удаления потока. Стоимость 105000 рублей.

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

Анализируя данные, можно отметить существенную разницу в стоимости разных моделей. Учитывая их качество и высокую эффективность, можно заметно сэкономить деньги, покупая модель с доступной ценой.

Зонт для мангала: особенности конструирования вытяжки

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

• Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
• Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.

2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Преимущества и недостатки

Вытяжной зонт имеет фильтр-жироуловитель, который можно чистить и использовать вновь Нержавеющий и оцинкованный вытяжной зонт имеют ряд достоинств:

• устойчивость к влажным средам и коррозии;
• инертность к температурным перепадам;
• устойчивость к механическим воздействиям, отсутствие деформации даже несмотря на малую толщину листа;
• жаропрочность;
• относительно малый вес без риска утяжеления потолочных перекрытий или стены.
• инертность к агрессивным средам (кислотам, щелочам и пр.).

Относительным минусом можно считать необходимость регулярной замены жироуловителей. Но без них система вентиляции не будет работать полноценно.

Компенсация вытяжки из кухни посредством подачи приточного воздуха

Стандарт DIN VDI 2052 подразделяет кухни на группы в зависимости от структурных типов и количества сервируемых порций. В кухнях, где осуществляется сенсорный контроль температуры, для компенсации воздуха, удаляемого через зонт, может быть использована система общеобменной вентиляции. Однако из-за того, что при компенсации системой общеобменной вентиляции удаляемого зонтами воздуха необходима подача больших объемов воздуха, то инженерные решения системы вентиляции оказываются неэкономичными. Для решения этой задачи разработаны системы притока, которые основаны на компенсации большей части удаляемого через зонт воздуха посредством подачи в ближайшую к зонту точку полукондицирнированного воздуха. Поскольку потребовалось бы разделение подаваемого воздуха от общеобменной системы кондиционирования, принцип полукондиционирования осуществляется путем использования специальных автономных устройств.

Большие расходы перетекающего воздуха из смежных помещений в кухню возможно обеспечить с помощью вентиляторов (подобные системы встречаются в основном в больших кафе и ресторанах).

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Виды и особенности

Разнообразие ассортимента вытяжек, предлагаемых производителями, иногда поражает. Легко найти лучшую ценностную и качественную модель на рынке.

Но для неподготовленного покупателя подбор и установка такой кухонной техники будет сложной, а порой и невозможной задачей. Поэтому, прежде чем идти в магазин или заниматься установкой капюшона, необходимо разобраться во всех тонкостях и нюансах.

Санитарные нормы и требования

Любой тип вытяжки, рециркулирующий или вентилируемый, должен быть способен пропустить через варочную зону в 10-12 раз больше воздуха за один час.

Это строгое гигиеническое требование, которое должно соблюдаться. На кухне широко используются открытые камины и отопительные приборы. И влажность в комнате намного выше, чем в других комнатах.

В результате концентрация углекислого газа, вредных загрязняющих веществ и выхлопных газов постоянно увеличивается, что негативно сказывается на благополучии человека.

Если устройство подключено к вентиляции, то снаружи должна быть обеспечена подача кислорода

Если этот фактор не будет принят во внимание, произойдет эффект перекоса. В результате воздух будет всасываться из воздуховода обратно на кухню

Другое требование – вытяжка должна быть установлена как можно ближе к варочной поверхности. Это минимум 65 см для электрической и 75 см для газовой плиты.

На устройство обязательно должна быть установлена специальная решетка, на которую будет наноситься грязь и жир. Это предотвращает попадание отходов в вентиляционный канал.

Вытяжка с отводом в вентиляцию

Классическими и наиболее знакомыми для большинства людей являются вытяжки, которые вытягивают воздух через вентиляционный колодец. Постоянный приток свежего воздуха позволяет чувствовать себя лучше, улучшает настроение и делает пребывание на кухне более комфортным.

Как правило, вытяжные устройства обеспечивают принудительную вентиляцию, для которой используется вентилятор. Такой подход позволяет в кратчайшие сроки удалить из помещения излишки влаги, которые могут нанести вред комплекту мебели, неприятные запахи, различные пары, сажу, излишки углекислого газа и т.д.

Чтобы не загрязнять атмосферу вокруг дома, вытяжки используют специальный фильтр, который собирает большую часть загрязняющих веществ.

Вытяжка притягивает застоявшийся воздух и удаляет его из помещения, для чего используется вентиляционная шахта дома или квартиры.

Единственным недостатком встраиваемых вентиляционных вытяжек является то, что их трудно установить. В конце концов, устройство должно быть подключено к воздуховоду. Если в вашем доме нет воздуховода, вам нужно просверлить отверстие в стене.

Материал изготовления

Состав, из которого изготовлен корпус вытяжки, можно оценить по простоте очистки и красоте дизайна. Работа устройства не будет меняться в зависимости от материала, если речь не идет о выдвижных конструкциях, которые подвергаются регулярному износу.

1. Пластик используется в самых маломощных дешевых моделях, так как имеет ограниченный срок использования.
2. Эмалированная сталь – второй по распространенности материал, не требует больших затрат на изготовление, при качественном покрытии может прослужить около 10 лет.
3. Нержавеющая сталь – отличный долговечный, легкий материал, но имеет проблему с сохранением отпечатков и пятен на поверхности, если производитель не обработал его специальным защитным составом.
4. Алюминий – знаменитый сплав, используемый в самолетостроении с большим сроком износа, но более высокой стоимостью.
5. Закаленное стекло – материал из премиум-сегмента для дизайнерских моделей. Имеет отличные характеристики по сроку использования, чаще всего совмещен с новейшими сенсорными панелями управления, дистанционным/мобильным контролем, а также функцией приема голосовых команд.

Стеклянная вытяжка — стильное решение для кухни

Мощность и производительность

Также важным параметром является производительность, которая измеряется в кубических метрах воздуха в час (м³/ч). Производительность определяет скорость удаления загрязненного воздуха из помещения. Чем выше производительность, тем быстрее будет происходить обновление воздуха.

При выборе вентиляционного вытяжного зонта важно учитывать размер помещения и его конкретные особенности. Для маленьких комнат будет достаточно зонта с небольшой мощностью и производительностью

В больших помещениях или в помещениях с интенсивным загрязнением воздуха потребуется зонт с более высокой мощностью и производительностью.

Регулирование тяги в дымоходе

Принудительную вытяжку можно использовать и для регулирования тяги в дымоходе. Чаще всего такая проблема возникает в частных домах: на мощность тяги влияет размер поперечного сечения трубы.

Чем меньше диаметр трубы – тем меньшая тяга обеспечивается в таком канале, а при достижении критического минимума сечения дымохода возможно скопление продуктов сгорания как внутри конструкции, так и в самом помещении.

Если же сечение трубы увеличивается, через дымоход в помещение может поступать холодный воздух, который будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что не всегда самостоятельное регулирование тяги может быть эффективным. Существуют и другие причины, влияющие на рост или снижение тяги в таких помещениях, и принудительная вытяжка для дымохода может помочь.

Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов. Дымовой вентилятор тоже работает на основе электроэнергии и автоматически выводит дым из канала, усиливая тягу в комнате.

Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию электропитания с напряжением в 220 В.

Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции можно использовать как в частных, так и в многоквартирных домах.

Поскольку покупка и профессиональный монтаж принудительных вытяжных систем могут быть дорогостоящими, вы можете самостоятельно изучить их особенности: предлагаем посмотреть видео, которое проинформирует вас о некоторых аспектах таких работ.

Как выбрать зонт

Чтобы правильно выбрать зонт, учитывают три важных фактора:

1. Форма вентиляционного изделия выбирается с учетом параметров помещения, габаритов плиты, а также места ее расположения. Продумывают оптимальный способ крепления, на что влияет высота потолков.
2. Размер – один из важных параметров, влияющих на степень очистки воздуха внутри помещения. Габариты вытяжного устройства должны минимум на 10 см превышать размеры варочной поверхности. Если плита расположена не у стены, вылет зонта увеличивают до 20 см.
3. Основным параметром, отвечающим за эффективность работы, является производительность. Чтобы подобрать изделие с оптимальным расходом воздуха, учитывают высоту и длину зонта, а также сечение фильтров. Сравнивая вытяжки одинакового размера, производительность будет выше у изделия с большей высотой купола.

При выборе зонта обращают внимание на диаметр и количество подключаемых воздуховодов. Для бытовых моделей достаточно одного выхода

К вытяжкам длиной от 160 см подводят четыре воздуховода: два на вытяжку и два на приток.

Устройство

Наклонная вытяжка – это усовершенствованная версия обычных приборов. Отличие заключается в расположении рабочей поверхности, которая размещается под углом.

За счет этого удалось увеличить производительность и скорость очистки, так как перемещение воздушного потока осуществляется по узкому проходу.

Вентилятор в наклонной вытяжке

Внутреннее строение вытяжки с наклонным экраном идентично воздухоочистителям купольного, углового либо островного типов. Прибор оборудован двигателем, приводящим в движение вентилятор, жировым и угольным фильтрами.

Панель управления в зависимости от модели может быть кнопочной либо сенсорной. Механические переключатели в устройствах такого типа не применяются.

Панель управления состоит из нескольких кнопок, размещенных в один ряд. С их помощью прибор включается, выставляется скоростной режим, регулируется яркость подсветки.

Большинство моделей скошенных вытяжек имеют 3 скорости всасывания воздуха из помещения. Интенсивный режим работы используется в экстренных случаях: когда подгорело блюдо и нужно быстро удалить заполнивший кухню дым.

Жировой фильтр

Жировой фильтр – это многорядная сеточка из нержавейки либо алюминия. Элемент легко снимается, его необходимо регулярно промывать в посудомоечной машине или вручную с применением мягких чистящих средств. Фильтр предназначен для улавливания частиц жира из воздуха, защиты двигателя.

Вытяжка размещается непосредственно над плитой. Подбор устройства по производительности осуществляется по расчету, исходя из объема кухни, как и для вертикальных воздухоочистителей.

По санитарным нормам из помещения должно удаляться порядка 10-12 м3/час. На кухне площадью 15 квадратов с высотой потолков 3,2 м должна работать вытяжка производительность не менее 700 м3/час с учетом запаса в 20%.

Как выбрать зонт для дымохода

При выборе зонта, предназначенного для дымоходов, а также вентиляционных выводов, нужно обращать внимание на качество материала, а также учитывать диаметр выводного отверстия и приобретаемого элемента. Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей

Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей

Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей.

Зонт с защитной сеткой
