Окончательная сборка желонки
Если труба выбрана, а клапан готов и приварен, остается выполнить еще ряд операций и рекомендаций, чтобы завершить изготовление желонки. Нижний край трубы следует заточить, чтобы в процессе движения он аккуратно удалял загрязнения со стен шахты.
Оптимальной будет односторонняя заточка с внутренней стороны.
Заточенный край рекомендуется подвергнуть термозакаливанию, чтобы он не так быстро тупился при взаимодействии с твердыми загрязнениями.
Иногда на край желонки приваривают заостренные прутья или куски металла для рыхления загрязнений или грунта. На верхний торец трубы приваривают петлю для крепления металлического троса.
Ее можно сделать из кусков толстой металлической проволоки. Петля должна быть приварена таким образом, чтобы подвешенная на тросе желонка сохраняла вертикальное положение.
Это очень важно, поскольку перекосы при движении устройства внутри трубы недопустимы. Это может привести к заклиниванию желонки или к повреждениям стен обсадной трубы. Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз
Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз
Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос
Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз. Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос.
Галерея изображений Фото из
Шаг 2: Для устройства клапана желонки лучше заказать полый конус. Внутренний Ø верха конуса примерно 7/8 от аналогичного размера шарика
Шаг 3: Кольцеобразную фиксирующую деталь тоже желательно выточить на заказ. Внешний Ø нижней части конуса на 2 — 3 мм меньше внутреннего размера этой детали
Шаг 4: В вершине трубы на вваренный металлический штырь устанавливаем серьгу, к которой будет крепится трос

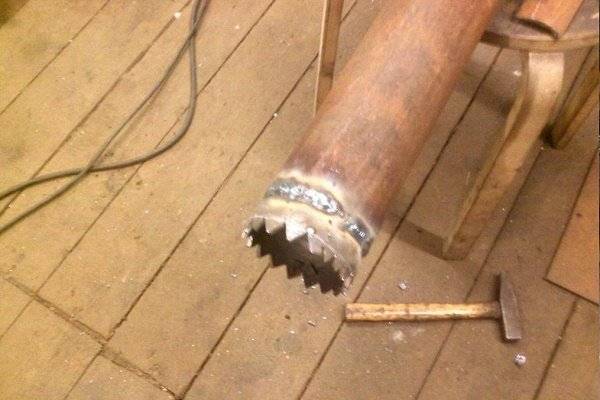

Шаг 5: Внизу трубы привариваем обод равного диаметра с зубьями для ускорения разрушения породы при проходке. Если у трубы есть резьба, коронку лучше навинчивать и менять
Шаг 8: Отступив от низа изготавливаемого снаряда чуть более половины, вычерчиваем абрис отверстия
Шаг 7: Согласно разметке вырезаем отверстие. Через него производится опорожнение бурового снаряда, заполненного грунтом
Шаг 8: Через окошко устанавливаем в трубу детали шарикового клапана. Если кольцеобразный фиксатор не «сядет» плотно в трубу, ее надо чуть сплющить кувалдой

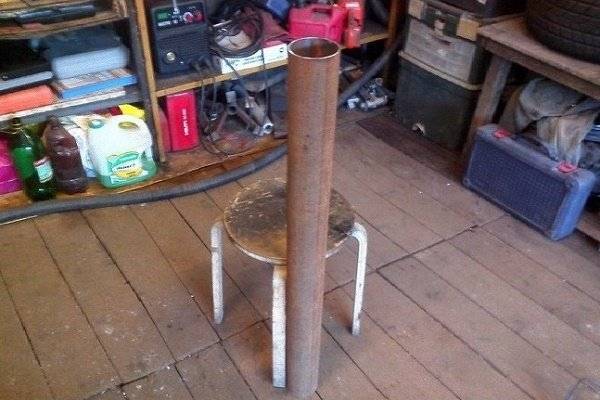

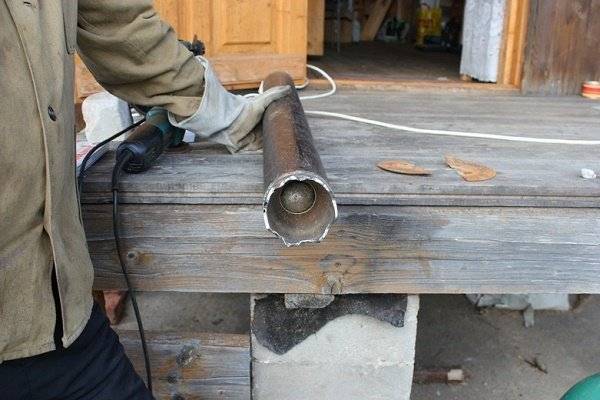

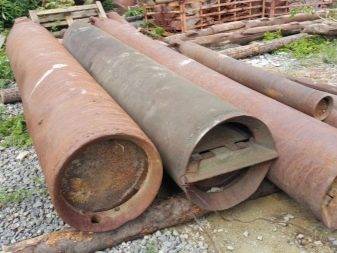

Труба для изготовления желонки
Детали шарикового клапана желонки
Фиксатор шарикового клапана в трубе
Серьга для крепления троса

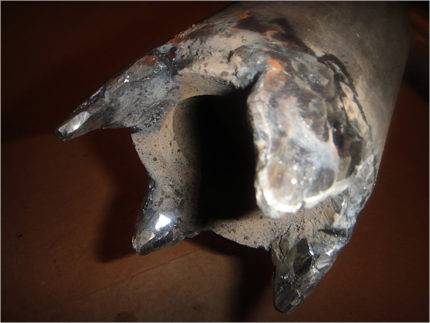

Устройство режущей коронки
Окошко для выгрузки разрушенной породы
Формирование окошка в желонке
Сборка шарикового клапана желонки
Иногда вместо него используют прочный капроновый шнур. Чтобы было проще опускать и поднимать устройство, над скважиной устанавливают рабу с блоком, расположенным прямо над скважиной. Трос желонки заводят на этот блок.
В результате устройство опускается в скважину строго вертикально, и вытаскивать его так намного удобнее, чем просто тянуть желонку вверх руками, как ведро из колодца.
Перед тем, как опускать собранную желонку в скважину, рекомендуется обследовать стенки шахты, чтобы учесть все неровности и деформации. Это позволит избежать повреждений или заклинивания желонки.
Окончательная сборка желонки

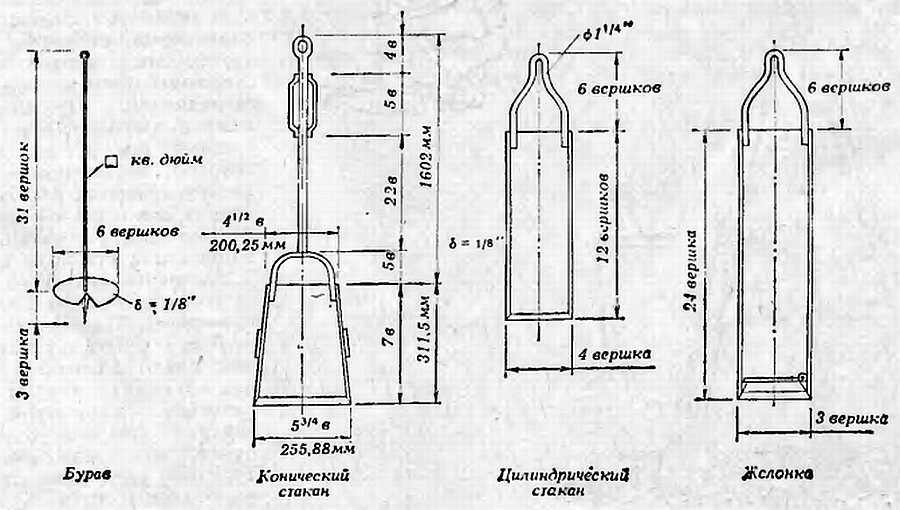

Перед началом сборки готовят детализированный чертеж конструкции для предупреждения возможных ошибок.
После подготовки необходимых элементов и приварки затвора к трубе необходимо собрать инструмент, следуя основным правилам:
- Нижний срез нужно заточить с внутренней стороны. Чтобы предотвратить затупление, его следует закалить.
- Для вскрытия почвы на срез заготовки привариваются фрагменты металла или прутьев.
- На верхний срез приваривается петля. При подвешивании на тросе конструкция должна сохранять вертикальное положение.
- Приваривается металлическая сетка на верхнем срезе.
- Желонка соединяется с тросом, который заводится на блок, установленный над скважиной.
Перед использованием устройства необходимо изучить поверхность стен шахты.
Важно правильно собрать желонку
Как правильно чистить скважину желонкой?
С помощью длинного и прочного шнура (тросика) в скважину опускают желонку, добираясь до самого дна.
Затем приподнимают инструмент на полметра от поверхности дна вверх, и резко опускают. При этом шар, подскакивая вверх под воздействием гидроудара, открывает отверстие, имеющееся в дне желонки, сквозь которое в трубу попадает вода, перемешанная с песком и илом. Затем шар опускается и закрывает отверстие.
Для более полного заполнения желонки подобные движения повторяют три-четыре раза, после чего начинают медленно и плавно, не допуская рывков, поднимать инструмент наверх. Содержимое желонки выливается, и ее вновь опускают в скважину. Для облегчения работы по подъему желонки можно сконструировать ворот.
По вышеописанному способу изготавливается желонка для скважины, имеющая шариковый клапан. Такая конструкция клапана позволяет поднимать наверх воду с мелкими взвесями ила и песка, а также мелкие камушки и куски ржавчины.

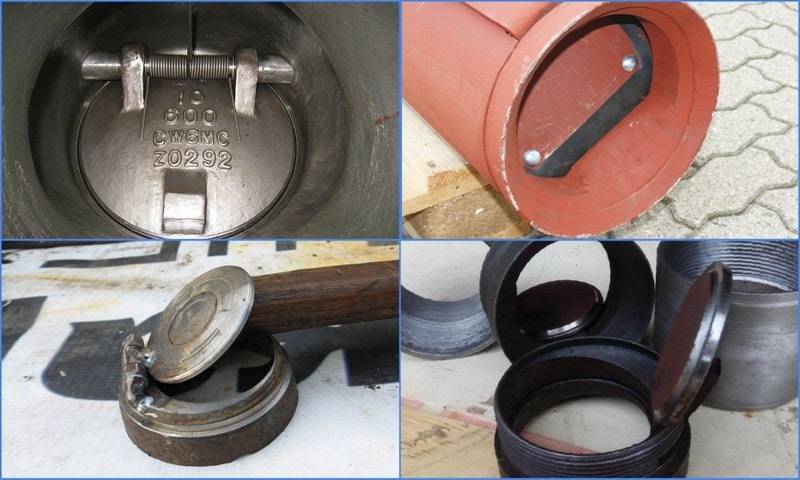

Существуют, однако, и другие способы изготовления клапана. Например клапан плоской формы:
Конструкция плоского клапана самодельной желонки — также все делалось самостоятельно и из подручных средств!
Приваривание арматуры для крепления троса, с помощью которого опускают и поднимают желонку из скважины
Для конструирования такого плоского клапана потребуется сварка и инструмент, который есть у любого мастера. Некоторые умудряются смастерить клапан даже из пластиковой бутылки.
Что такое желонка для скважины
Желонка — это простое, но эффективное приспособление, которое используют для удаления от донного мусора из скважин и других подземных источников воды. Данное устройство способно пробурить небольшую скважину. При минимальных финансовых затратах с помощью желонки получают полноценный водопровод.

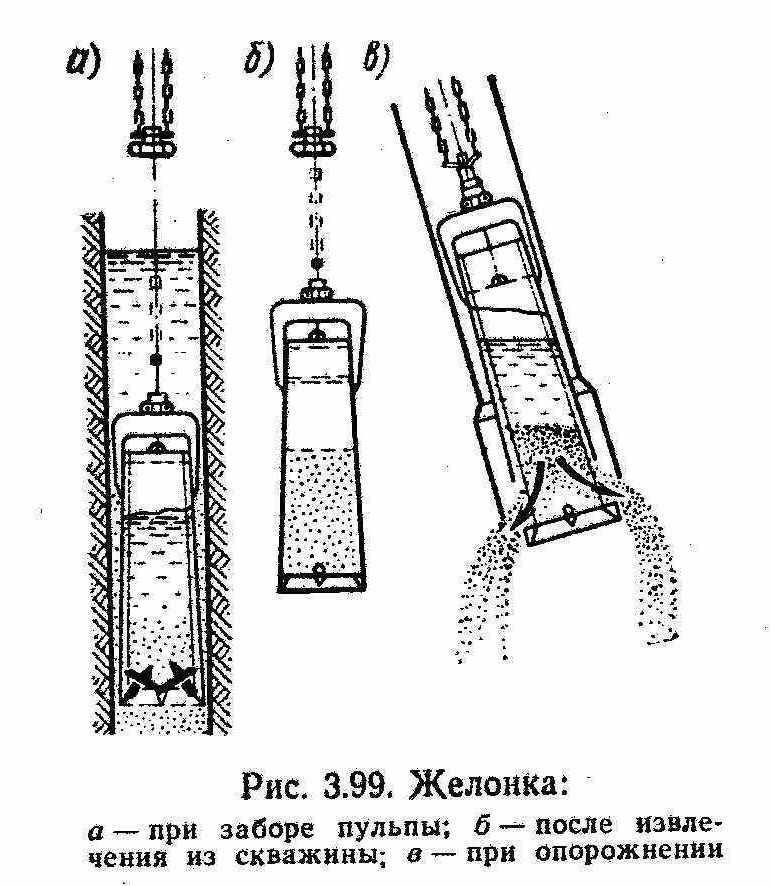

Принцип действия и устройство (конструкция)

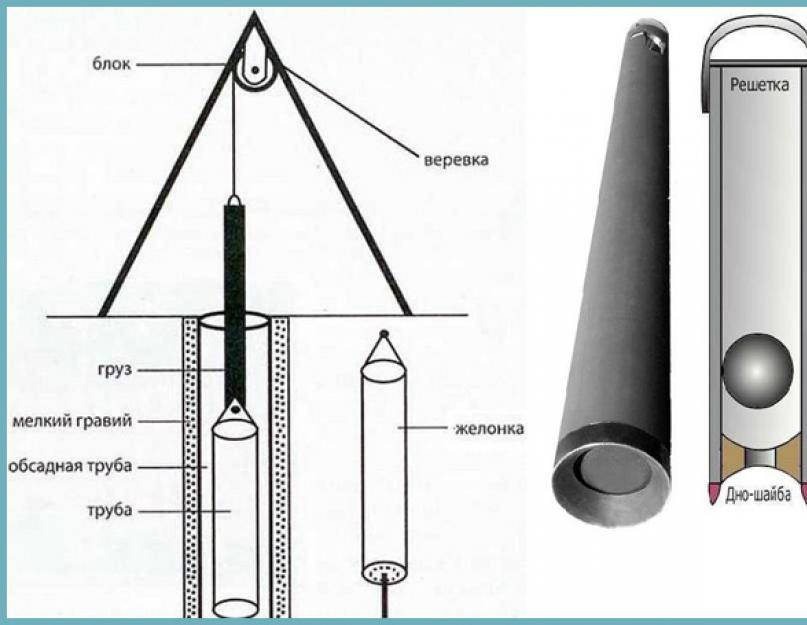

Внешне желонка выглядит как фрагмент трубы размером 150-200 см. Внутри имеет клапан, нередко на ней присутствуют заостренные фрагменты, похожие на зубья. В процессе работы острый конец рыхлит песок, землю, ил.
К обратной стороне трубы приделывают проушины. Внутри них фиксируют металлический трос.
Наверх желонки приваривают сетку, выполненную из толстого металлического прута. Проволока предохраняет выброс твердых фрагментов — камня, гравия в процессе их отрыва.
Желонка способна устранить достаточно сильные загрязнения. Если помпа длительный период времени была обесточена, за 3-4 месяца внутри скважины соберется много ила. Она станет меньше по размерам. Большие илистые скопления могут засосать помпу. Извлечь ее, не повредив скважину, довольно сложно.
Принцип действия приспособления базируется на действии прямой гравитации. Инструмент погружают в туннель с большого расстояния. Благодаря собственной тяжести ее острый край врезается в дно и разрыхляет его. В это время открывается клапан, мусор попадает во внутрь сооружения. Его пространство наполняется, клапан захлопывается, трубу достают на поверхность.
Для достижения наилучшего результата процедуру осуществляют до 10 раз. Количество бросков и подъемов зависит от степени загрязнения шахты. Мусор извлекают при полном завершении процедуры.
Обратите внимание! Кроме очистки с помощью желонки в рыхлой несвязной земле можно пробурить небольшую скважину. Чтобы минимизировать физическую нагрузку, используют лебедку, имеющую электрический привод
Особенности использования на грунтах разных типов
Знание особенностей процесса даже при использовании самодельного инструмента, даст ожидаемый результат:
- при работе с песчаной почвой в верхней области трубы заранее проделайте отверстие — через него удобнее отбирать грунт и освобождать содержимое. Следите, чтоб обсадка не опускалась позже, чем желонка;
- если песок на дне слишком сырой, выбрать его будет сложно. Работайте долотом;
- при бурении скважины никогда не опускайте трубу без обсадки — независимо от особенностей почвы;
- при работе с плывунами необходима труба размером 1,8 метра, на лепестковый клапан наденьте резиновый уплотнитель;
- если шахтный ствол состоит из твердых пород — щебня, гравия и камня, поможет долото. Инструмент дробит крупные фрагменты, а желонка собирает и поднимает на поверхность мелкие фракции;
- для лучшего эффекта при работе с твердым грунтом трубу извлекают всего на 100-150 мм. Погружение совершают частыми движениями;
- если земля внутри шахты слишком мягкая, делайте желонку вообще без клапана. Грунт удержится внутри трубы самопроизвольно.
Готовые желонки — сколько стоят, почему выгоднее сделать конструкцию самим
Желонки, изготовленные в промышленных условиях, стоят от 12 000 рублей. Профессиональный инструмент для ударного бурения скважин — в несколько раз дороже.
Сделать приспособление самостоятельно обойдется в 2-4 тысячи — в зависимости от выбранных материалов. Самую доступную, но не менее эффективную конструкцию можно, собрать из подручных средств.
Читайте еще: Как провести воду в дом из скважины: полное руководство со схемами подключения своими руками
Виды скважин
Водозаборы существуют двух основных типов:
- Песчаная. Особенность сооружения – вода идет через слои из гравия и песка. Сюда относится основная часть скважин на дачных и приусадебных участках, а изменение химического состава и уровня воды происходит посезонно.
- Артезианская (см. Бурение артезианских скважин: правила выполнения работы): Находится между слоями известняка. Химический состав и уровень воды ее постоянны. Такие устройства встречаются редко. Это связано с тем, что для них нужно грунт бурить на 50 метров и больше.
Помимо этого столб и фильтр могут быть как одинаковыми, так и разными. Принципиальная разница между ними в том, что первый вариант более прост и удобен для его очистки. В этом случае насос может быть опущен до самого дна.
Выбор: с фильтром или без?
Чтобы предотвратить попадание в скважину загрязнений, внутрь ствола устанавливают вторую трубу со скважинным фильтром. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.
На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину
Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой.
Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.
Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку
Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ – предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.
Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.
ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину
При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.
Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.
Схема устройства бесфильтровой скважины: 1 – скважина; 2 – водоносный – горизонт; 3 – водоприемная воронка; 4 – кровля; 5 – обсадная колонна; 6 – песок; 7 – полость, образованная в процессе откачки песка эрлифтом
После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.
В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.
С колонковым и шнековым способом бурения водозаборной скважины познакомит другая статья, с которой мы советуем ознакомиться.
Желонка для чистки и бурения скважины своими руками
В частных домах воду в дом обычно берут из скважины. Ее можно пробурить самостоятельно. Чтобы выполнить это, нужна желонка своими руками: чертежи и фотографии размещены ниже. Это приспособление, с помощью которого можно очистить действующую скважину от заиливания и песка. Можно произвести очистку и с помощью специальной техники, если имеется доступ к колодцу. Но эти устройства стоят довольно дорого. Самодельная желонка для скважины сэкономит семейный бюджет.
Устройство прибора
Простейшие изделия, чистящие колодец, довольно просто можно сделать своими руками. Имея такую вещь в доме, можно в любой момент очистить водяную скважину от сгустков песка или накопившегося ила. Можно с ее помощью пробурить и новую точку для воды. Для этого придется построить простейшую бурильную установку. Как сделать желонку для чистки скважины своими руками? Чтобы изготовить желонку, нужно иметь следующее оборудование и инструмент:
- кусок трубы нужного диаметра;
- ножовку по металлу или болгарку;
- сварочный аппарат;
- металлический шар.
Кусок трубы для желонки необходимо подобрать правильно. Ее диаметр должен быть немного меньше диаметра обсадной трубы. Длина ее — от 55 до 150 см. Стенки трубы составляют 3-4 мм. Слишком большая по размерам желонка для скважины доставит много хлопот при ее подъеме за счет ее веса.
Металлический шар тоже можно сделать своими руками.
Чтобы изготовить его без токарного станка, нужно взять детский резиновый мяч. Он разрезается пополам. Каждая половина заполняется свинцовой дробью, перемешанной с водоустойчивым клеем. Это может быть обыкновенный эпоксидный состав. Половинки мяча складываются и фиксируются. После полного застывания клея мяч нужно тщательно обработать шкуркой. Затем шар помещается внутрь изделия. Перед тем, как сделать желонку своими руками, необходимо тщательно изучить схему.
Чистка скважины данным агрегатом
Чистка скважины желонкой своими руками производится следующим образом. Корпус изделия крепится к шнуру достаточной прочности или к стальному тросу и медленно опускается на дно колодца. После этого нужно потянуть за трос, чтобы приподнять инструмент над дном на 50 см. Затем все резко опускается вниз до самого дна. Вследствие гидроудара шар внутри инструмента поднимается по трубе вверх и приоткрывает отверстие внизу конструкции. Через данное отверстие вода, ил и песок поступают внутрь инструмента. Опускать и приподнимать рабочий инструмент придется несколько раз. После этого устройство медленно без рывков поднимается наружу и тщательно прочищается.
Чистка скважин повторяется до полного избавления от ила и песка. Песок вынимается через специально сделанное окно в боковой стенке устройства. Оно удаляет и остатки ржавчины со стенок трубы, мелкие камешки со дна.
Бурение скважин желонкой
Желонку для скважины, своими руками сделанную, длиной до 2,5-3 м можно использовать для бурения. Его можно и купить, но желонка, своими руками изготовленная, гораздо выгоднее. Размеры ее выбираются по собственному желанию. Чертежи разрабатываются также самостоятельно. Схема устройства остается та же. Только на конце трубы около дна делаются дополнительные шипы для того, чтобы во время бурения колодцев желонка, своими руками сделанная, углублялась лучше в грунт. Нужна и буровая вышка, которую можно собрать из кусков труб или бревен. Для более эффективной работы ее оснащают воротом или двигателем. Желонка для скважины за трос поднимается вверх и сверху падает вниз.
Такой принцип работы назван ударно-канатным. Желонка падает на дно, клапан приоткрывается, часть грунта попадает внутрь. Через несколько таких действий труба заполняется и вынимается из колодца. Воду сливают через окно, грунт вынимают руками или какими-либо небольшими инструментами. Так производится бурение новых колодцев. Чтобы шар не выскочил во время работы, на высоте 3-4 его диаметров в изделии сверлятся отверстия и в них вставляется шпилька. Она приваривается и выполняет роль ограничителя для шара.
В процессе бурения необходимо в скважину опускать обсадные трубы длиной по 2-2,5 метра. Сначала опускается часть с фильтром для очистки воды. Затем она наставляется другими кусками, которые обычно под своим весом постепенно опускаются в пробуренное отверстие. Желонки с помощью троса и буровой вышки движутся вверх и вниз в этих обсадных трубах.
Бурение будет эффективным, если желонку в РФ использовать на податливых почвах: на песке, плывуне. Работа пойдет гораздо быстрее, если в скважину заливать воду. Она частично размочит грунт, который попадает в устройство для его выемки. Желонки — отличное приобретение для чистки и бурения скважин.
Особенности использования на грунтах разных типов
При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.
Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.
С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.
Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.
https://youtube.com/watch?v=0N_KOvdK2xU
При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.
Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.
В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.
Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.
Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.
Высокое давление
Все описанные выше применения компрессоров относятся к диапазону относительно низких давлений. Однако в некоторых случаях компрессоры должны нагнетать воздух до давления более 40 МПа. На рис. 1 приведены основные области применения воздушных компрессоров и соответствующие им диапазоны давления.
Рис. 1. Диапазон применения клапана RN в зависимости от давления
Широко известный пример компрессоров высокого давления – компрессоры для заполнения баллонов с дыхательной смесью для дайверов или пожарных. Для достижения требуемого давления (до 41,4 МПа) здесь необходимо целых 5 ступеней. Кроме высокого давления, особую сложность представляет необходимость применения цилиндров без смазки, поскольку это единственный способ гарантировать чистоту смеси и ее пригодность для дыхания. Поэтому и здесь нужны клапаны, обладающие высокой прочностью и исключительной устойчивостью против износа. Частота вращения компактных компрессоров, используемых для закачивания воздуха в баллоны, достигает 1 500 об/мин.
Высокого давления требуют и многие другие области применения компрессоров – от сейсмического анализа и разведки полезных ископаемых до заполнения баллонов оружия для пейнтбола.
Устройство и принцип работы желонки
Желонка представляет собой довольно тяжелый отрезок трубы длиной примерно 1 – 2 м. Внизу ее снабжают клапаном, иногда приделывают специальные заостренные элементы типа зубьев.
Заостренные край в процессе бурения разрыхляет грунт, ил, песок и прочее содержимое скважины, в зависимости от типа работ. Сверху к трубе приваривают проушины, в которых закрепляют металлический трос.
Верхний срез трубы защищают сеткой из толстой проволоки. Она предотвратит выброс гравия, щебня или элементов клапана желонки при их отрыве.
Чаще всего желонками пользуются для очистки скважины от серьезных загрязнений. Если насос для скважины не включали длительное время, например, несколько месяцев в течение зимнего периода, в скважине может скопиться значительное количество ила или песка, в зависимости от грунта.
Желонка – это просто отрезок трубы длиной один/два метра с проволочной петлёй на одном конце и обратным клапаном и режущим устройством на другом. Желонку цепляют тросом или проволокой за петлю и роняют в скважину до упора
В результате такого заиливания или запесочивания дебит скважины значительно уменьшается. В отдельных случаях насос даже засасывает в слой ила, а освободить его и не повредить при этом скважину удается далеко не всегда.
После того, как насос извлекут из ствола, очистку скважины можно провести с помощью желонки.
Работа устройства основана на гравитационном принципе. Тяжелую желонку резко бросают в шахту скважины с большой высоты. Заостренные края разрыхляют массу скопившихся на дне загрязнений. Клапан раскрывается, илс песком заполняет внутреннее пространство желонки. Клапан закрывается, и заполненную желонку поднимают наверх.
Чтобы повысить эффективность работы устройства, желонку несколько раз поднимают и бросают вниз. Благодаря клапану захваченное ей содержимое останется внутри.
Затем желонку вытаскивают из скважины и освобождают от загрязнений. Цикл повторяют снова и снова, пока скважина не будет полностью очищена.
Желонку используют не только для прочистки скважины, но и для очистки обсадной трубы перед установкой фильтра, насоса и т.п.
Желонки вполне успешно используют и для бурения скважин в рыхлых несвязных грунтах.
Скважина в результате желонирования получается вполне приличная, пригодная для результативной эксплуатации. Разумеется, работа с желонкой требует значительных физических затрат.
Их можно немного сократить, например, используя блок или лебедку с электроприводом, чтобы поднимать заполненную желонку наверх.
Как сделать желонку для скважины
Определение размеров желонки
При определении габаритов учитывайте такие моменты:
- Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
- Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
- Слишком короткое может перекоситься и при перемещении будет задевать стенки.
- Для очистки скважины применяйте небольшие желонки.
- Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
- Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
- Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.
Инструкция по изготовлению желонки
Выполните следующие операции:
- Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
- Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
- Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
- Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
- Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
- Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
- В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.

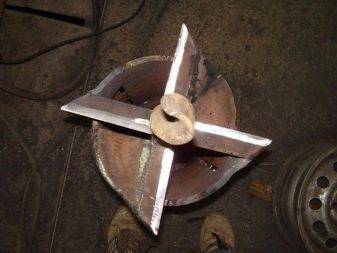

- Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
- Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
- В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.
Желонка с лепестковым клапаном изготавливается следующим образом:
- Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
- Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
- Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
- Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
- Немного загните пластину и установите ее в трубу.
Как сделать?
Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:
- металлическая труба, которая будет выступать в роли корпуса;
- клапан;
- аппарат для сварки;
- трос из металла и прочная проволока.
При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.
Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.
Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.
Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:
- обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
- масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.
Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.
Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.
Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.
На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.
Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.
При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.
Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.
