Устройство ленточных железобетонных фундаментов

Выбор сборного фундамента: на что обратить внимание

Если жители запада сборному основанию предпочитают монолитное ленточное, то в РБ дела обстоят немного иначе. Сборная конструкция позволяет значительно ускорить строительство: минимальное время на работу и простота монтажа. Также для работы нет необходимости искать высококвалифицированных специалистов.

Устройство ленточного основания может гарантировать продолжительное время службы сооружения, но при условии соблюдения всех строительных моментов. Этого можно достичь только в случае, если на руках есть чертеж, составленный специалистом – позволит выполнить работу с учетом каждой мелочи. Проблема в том, что сборный фундамент рационально использовать только на грунтах с минимальным содержанием влаги – при ее наличии в стыках блоков будет образовываться сырость.

Проводя устройство сборного фундамента нужно учитывать, что вне зависимости от того, кем был составлен чертеж и какой уровень его исполнения, в конструкции основания возможно образование промежутка, в который не будет помещаться блок. Способы решения проблемы:

1. Подрубить железобетонный элемент до размера, который позволит его установить в пустующее пространство.
2. Промежуток можно заполнить другим строительным материалом (например, кирпичом) и залить бетоном.

Перед тем, как начать проводить монтаж основания из блоков, нужно определить его вид, основываясь на конкретной ситуации. Можно выбрать заглубленный или мелкозаглубленный, с опорной подушкой или сборный.

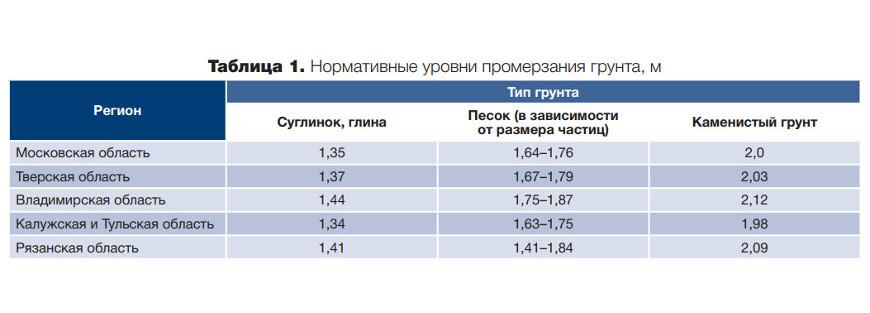

Устройство заглубленного основания проводится на глубине ниже промерзания грунта, при этом устраивается подушка для его опоры и проводится смазка каждого блока цементом перед укладкой. Монтаж мелкозаглубленного фундамента аналогичен заглубленному, за исключением глубины – он располагается выше уровня промерзания почвы.

Особенности армирования монолитного и ленточного фундамента

Монолитные и ленточные фундаменты являются одними из наиболее распространённых видов фундаментов, используемых в строительстве. Они обеспечивают надёжную поддержку строения, распределяя его вес на большую площадь.

Армирование монолитного фундамента

Монолитный фундамент представляет собой сплошную железобетонную плиту, которая перекрывает всю площадь строения. Армирование монолитного фундамента выполняется с использованием стальных стержней или сеток, располагаемых внутри бетонной массы.

1. Выбор арматуры: Для армирования монолитного фундамента применяют арматурные стержни с периодическим профилем и диаметром от 12 до 16 мм.
2. Расположение арматуры: Арматурные стержни укладываются в два слоя – верхний и нижний, с обязательным соблюдением защитного слоя бетона.
3. Соединение арматуры: Стержни соединяют между собой вязальной проволокой или сваркой, образуя пространственный каркас.

Армирование ленточного фундамента

Ленточный фундамент – это полоса железобетона, проходящая по периметру строения и под его несущими стенами. Армирование ленточного фундамента также требует использования стальных стержней или сеток.

Выбор арматуры: Для армирования ленточного фундамента подходят арматурные стержни с периодическим профилем и диаметром от 10 до 14 мм.
Расположение арматуры: Арматурные стержни укладываются внутри бетонной массы в два или три ряда в зависимости от высоты фундамента.
Соединение арматуры: Стержни соединяют вязальной проволокой, образуя пространственный каркас

Специальное внимание следует уделить углам и стыкам, чтобы обеспечить максимальную прочность конструкции.

Технология работ

Конструкция ленты

Устройство ленточного основания под дом или баню можно выполнять самостоятельно или передать подряд на строительство специализированным организациям.

Но конструкцию вполне реально возвести собственными силами, очень важно правильно составить расчет фундамента, включающий определенную ширину и глубину заложения. Если расчет трудно выполнить самостоятельно, следует обратиться в специализированную фирму, которая определит основные габариты опорного основания и глубину заложения фундаментной конструкции. Имея на руках готовый расчет, выполнить строительные работы по устройству фундаментного пояса будет намного легче. Если расчет трудно выполнить самостоятельно, следует обратиться в специализированную фирму, которая определит основные габариты опорного основания и глубину заложения фундаментной конструкции. Имея на руках готовый расчет, выполнить строительные работы по устройству фундаментного пояса будет намного легче

Если расчет трудно выполнить самостоятельно, следует обратиться в специализированную фирму, которая определит основные габариты опорного основания и глубину заложения фундаментной конструкции. Имея на руках готовый расчет, выполнить строительные работы по устройству фундаментного пояса будет намного легче.

В этой статье рассмотрим вариант устройства монолитной ленты своими руками.

Подготовительные работы

Строительство фундамента стоит начать с подготовки территории, для чего с участка необходимо убрать весь мусор, старую траву, бетонный и металлический лом, выкорчевать старые кустарники и пни деревьев.

На участке необходимо провести разметку фундамента, обозначая деревянными колышками угла здания. Все колышки по периметру соединяются шнуром строительным, что позволит не откланяться в сторону при рытье траншей под бетонный монолитный пояс основания.

Земляные работы и устройство опалубки

Рытье траншеи

Рытье траншей необходимо выполнить наиболее аккуратно и тщательно, стараясь соблюдать вертикальность стенок. Допускается копать траншеи под монолитную ленту экскаватором. В этом случае потребуется дополнительно выравнивать стенки и основание траншеи. При рытье траншей вручную уходит много времени на выполнение работы, но не потребуется дальнейшее выравнивание.

Грунт, вынутый из траншей, складируется неподалеку – эта почва потребуется для заполнения пазух фундаментного основания из монолитного железобетона.

В готовую траншею устанавливается опалубка, которая должна иметь размеры, предусмотренные расчетом фундамента. Щиты опалубки могут быть съемными (деревянные, металлические, фанерные) и несъемными (создают дополнительное утепление). Выбор вида опалубки зависит от индивидуальных условий участка.

При использовании съемной разборной опалубки из деревянных материалов, важно следить, чтобы зазоры между отдельными досками были минимальными. Это необходимо для того, чтобы залитый в опалубку бетонный раствор не просачивался между досками. Опалубку выставляют по уровню, укрепляя отдельные щиты подкосами и подпорками

Опалубку выставляют по уровню, укрепляя отдельные щиты подкосами и подпорками.

Песчаная подушка

На выровненном дне траншеи следует устроить подсыпку из крупного песка. Толщина засыпки – 10 см. Песок добавляется частями, каждый слой песчаной подушки следует тщательно утрамбовывать, добиваясь необходимой плотности. Слой песка проливают при трамбовании водой. По песчаной подушке укладывают слой щебня мелкой фракции, который требуется утрамбовать.

Посмотрите видео, подробно описывающее процесс засыпки песчаной подушки.

Ленточный монолитный фундамент: плюсы и минусы

При выборе типа основания для дома застройщики часто останавливаются на двух вариантах: монолитно-ленточный и монолитно-плитный фундамент. Монолитно-плитное основание — железобетонная плита, залитая по всей площади будущего строения. Многие считают, что монолитная плита более надежна, т.к. дом опирается на основание большой площади. Это мнение ошибочно!

Рекомендуем к прочтению Мелкозаглубленный ленточный фундамент своими руками от а до я
Подробнее

Ленточный фундамент воспринимает нагрузку более равномерно, а фундамент с монолитной плитой перекрытия потребует сложной балансировки с учетом несущей способности грунтов. При отсутствии балансировки по плите пойдут трещины, снизится ее эксплуатационный ресурс. Кроме того монолитная плита имеет большой вес, поэтому ее усадка будет более значительной, что требует проведения сложного расчета.

Несущая способность ленточного монолитного основания намного выше, чем у плитного.

В сравнении с монолитно-плитным основанием ЛМФ отличается следующими преимуществами:

• небольшой объем трудоемких бетонных и земляных работ;
• не требует использования спецтехники;
• минимальные требования к грунтам и УГВ;
• подходит для 2-3-х этажных коттеджей;
• простой расчет и монтаж;
• высокая скорость возведения;
• возможность устройства цокольного или подвального помещения;
• низкая себестоимость.

Возведение ленточного фундамента на 50-60% дешевле, чем монолитно-плитного. Относительно общей сметной стоимости строительства днежные затраты на устройство ЛМФ составляют не более 10%.

К недостаткам конструкции относят:

• долгое застывание бетонной смеси;
• нельзя использовать на неровной местности;
• необходимость гидро- и теплоизоляции.

Фундамент «монолитная плита»

Фундамент устанавливается при строительстве сооружений любой площади. Идеально подходит под водонасыщенные и слабонесущие грунты (если не требуется устройство высокого цоколя, а сама плита является полом).

1. Армирование по всей несущей плоскости, арматура А3 Ø 12-16мм (ГОСТ 5781-82).
2. Песчаная подушка — 30см.
3. Плита — 25см.
4. Бетон М-300 В22,5 П4 F200 W6
5. Срок изготовление фундамента 5-7 дней.

Фундамент на основе монолитной плиты – это сплошная монолитная железобетонная плита, уложенная под всю площадь будущего дома. Главная отличительная особенность этого типа фундамента от всех других – наибольшая опорная площадь, которая позволяет обеспечить высокие показатели устойчивости будущего строения. Именно поэтому его выбирают под тяжелые дома, а также под строительство на грунтах с низкими показателями несущей способности.

Данный фундамент, именно благодаря большой площади, способен лучше противостоять силам пучения грунта, под их действием опускается и поднимается вся плита целиком, а не отдельные ее кусочки и элементы. Как результат – дом или иной объект, построенный на таком фундаменте, надежно застрахован от перекосов.

Как точно рассчитать толщину фундамента?

Цельная плита для монолитного фундамента ставится на подушку, высыпанную из песка. Правильный угол будущих опор – 90 градусов. Фундамент монолитный железобетонный крайне нежелательно возводить на участках, которые расположены даже под незначительным уклоном. Надежность постройки в таком случае гарантировать нельзя. Поэтому, если ваш строительный участок имеет небольшой уклон, либо выберите другой тип фундамента для будущего здания, либо закажите несколько машин земли и выровняйте площадку.

Строительство такого фундамента можно условно разделить на несколько несложных этапов:

• создание песочной подушки;
• закладывание двух гидроизоляционных линий бетона;
• опалубка деревянными элементами;
• армирование сеткой;
• заливание последнего слоя бетона;
• уплотнение его.

Закончив все эти работы, нужно остановить на время строительный процесс, чтобы бетон просох полностью и обрел свою прочность. Если вы хотите увидеть собственными глазами, как правильно выполнять каждый этап такого строительства, посмотрите про монолитный фундамент видео, расположенное внизу этой страницы. Не потратив на это много времени, вы увидите тонкости и нюансы этой строительной технологии и определитесь, подходит ли она для вашего строительства.

Толщина монолитного фундамента определяется после того, как вы получите точную информацию о типе грунта под ней. Поскольку для каждого типа почвы есть свой лимит нагрузки, это нужно учитывать при заливании бетонной плиты. Кроме состояния грунта, на параметры плиты влияют особенности будущего здания, а именно:

• его этажность;
• его квадратура;
• наличие в нем балкона или мансарды;
• из какого материала он будет построен (тяжелого или легкого);
• вес мебели, бытовой техники и других дополнительных элементов.

Еще один важный фактор, от которого зависит толщина монолитного фундамента – это климат местности, в котором строится дом

Преобладающие погодные условия, скорость и частота ветров и сезонные проявления – все это очень важно учесть, чтобы правильно сделать расчеты. В большинстве случаев, если расчет монолитного фундамента нужен для гаража, небольшой хозяйственной постройки или бани, толщина его плиты составляет десять сантиметров

Для домов, в которых планируется постоянное проживание, нормальной является толщина монолитного фундамента в 25 сантиметров.

Типы свайно-ленточного фундамента

Свайно-ленточный фундамент подразделяется на определенные виды, отличающиеся типом устанавливаемых свай, которые могут быть винтовыми или буронабивными.

Винтовые сваи выглядят как очень большие шурупы, которые ввинчиваются в землю. Выполняются винтовые сваи из стальной трубы с лопастями винтовой резьбы.

Размеры свай могут быть следующими: диаметр – 50-130 мм, длина – 1600-3500 мм.

Важным моментом в установке винтовых свай является обязательная покраска элементов, что обеспечит длительный срок службы свай.

Как достоинство винтовых свай можно отметить то, что их замена при необходимости производится проще других видов свай.

Но все же замена – очень сложный процесс, и не всегда все работы можно сделать своими руками. Для устройства буронабивных свай нужно пробурить ямы.

Технология установки таких свай зависит от типа почвы. Если грунт твердый и не осыпается, то бетон можно залить прямо в пробуренную яму.

Для обсадки потребуется труба: картонная, стальная или асбестоцементная, которая дополнительно послужит гидроизоляцией. Трубу необходимо вставить в пробуренную яму и залить цементным раствором.

Буронабивные сваи лучше подходят для возведения фундамента своими руками.

Свайно-ленточное основание может быть мелкозаглубленным или незаглубленным вовсе.

Мелкозаглубленный фундамент используется для построек из древесных материалов, зданий с двумя и более этажами.

Незаглубленный фундамент — для строительства бани и других малогабаритных сооружений.

Монолит VS кирпич

1. Кирпичные дома возводятся вручную, требуют серьезных трудозатрат, а значит – и времени. Поэтому строительство из кирпича происходит дольше, чем «отливка» монолитной конструкции.

2. Стоимость жилья в кирпичных домах выше, чем в монолитных. Цена объясняется и использованием ручного труда, и стоимостью материалов, и допустимой высотой строящегося объекта. Чем меньше этажность дома, тем меньше квартир продаст застройщик, что также отразится на цене. Если из кирпича возводятся дома максимум до 18 этажей, то монолитные конструкции позволяют «выращивать» небоскребы. Например, самое высокое здание в Петербурге, Лахта Центр, построено как раз по монолитной технологии. Его высота составляет 462 м.

3. Кирпичный дом существенно тяжелее, поэтому дает большую усадку, что затруднит ремонтные работы и добавит проблем владельцам.

4. Стены в квартирах монолитных домов будут более ровными, а для ремонта потребуется меньше отделочных материалов и времени.

5. Кирпич «съест» часть внутреннего пространства квартиры. Толщина стен кирпичных домов – от 52 см, а в монолитных – 16-18 см. Разница, особенно в небольших квартирах, существенная.

6. Слышимость в монолитных домах выше, чем в кирпичных, а теплоизоляция, наоборот, ниже. Правда, последний фактор больше зависит от того, насколько добросовестно застройщик подойдет к утеплению стен.

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

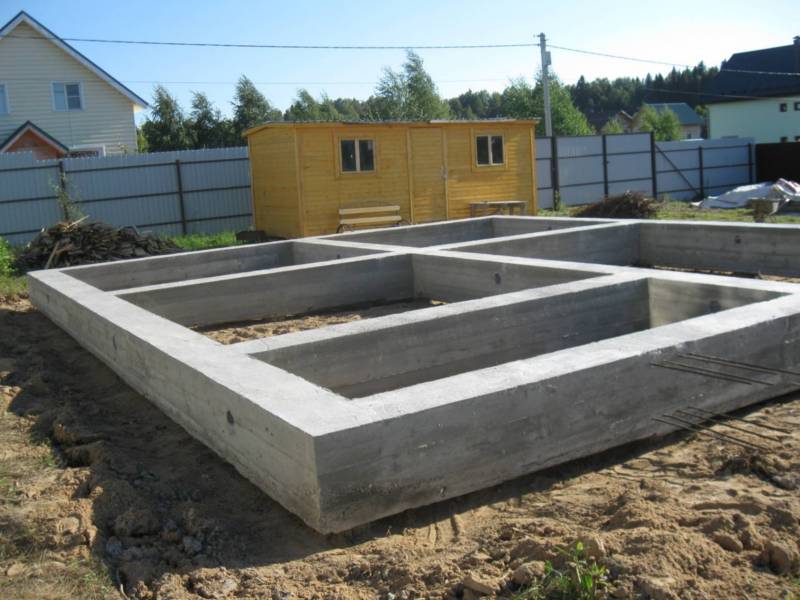

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

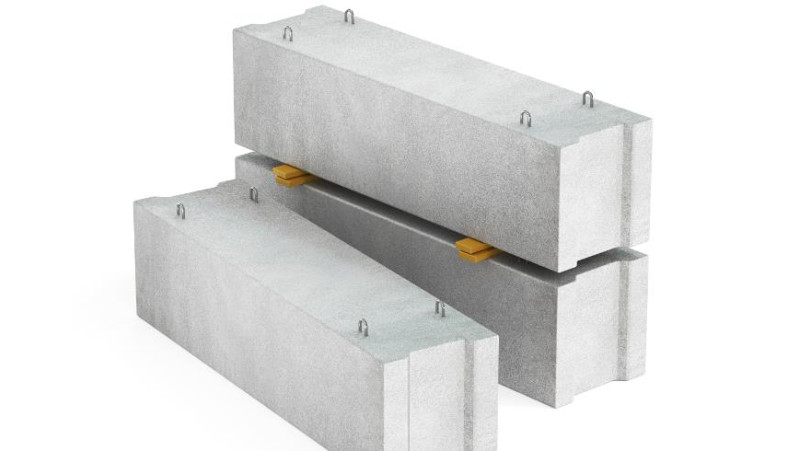

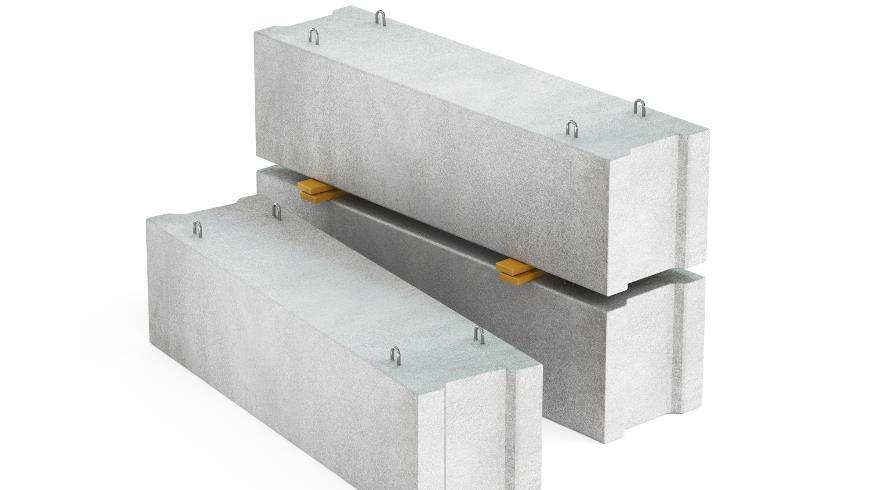

Фундаментные блоки ФБС

Основные виды ленточного фундамента

Ленточным фундамент называется по визуальному сходству с лентой, идущей по периметру сооружения.

Выделяют основные виды по:

По глубине заложения:

• мелко заглубленный — до 50 см;
• глубоко заглубленный – от 50 и выше, чаще всего в домах высокой этажности и при подвальных помещениях;

По принципу устройства:

• монолитный, когда подготовленная опалубка заливается бетоном;
• сборный из блоков, скрепленных сваркой, цементом;

По техническому исполнению:

• каркасный – с арматурным усилением;
• бескаркасный – без дополнительного усиления арматурой

Понятно, что выбор типа фундамента напрямую зависит от геологических условий и предполагаемого типа строения – его веса, этажности, функциональной нагрузки.

Если возводится, например, ограждение, а многие предпочитают ставить его на фундамент, чтобы не было доступа на участок сорняков, грызунов, то вполне достаточно выбрать фундамент из блоков, скрепив их между собой цементным раствором

Не обязательно использовать арматуру, ее хватит в блоках, не нужна большая глубина заложения.Если планируется беседка или хозяйственная постройка, то стоит обратить внимание на монолитный ленточный фундамент мелкого заглубления. Можно не вязать каркас из арматуры, а просто положить в опалубку или прямо в бетон отдельные прутья

Ленточный фундамент под дом должен быть глубокого залегания (больше 50 см.), с арматурным каркасом, но вот тип устройства может быть любой. Современное домостроение все больше склоняется к блочному фундаменту, особенно если дом планируется легким – из сип-панелей или газосиликата.

Монолитная плита для фундамента: плюсы и минусы

Строительство частного дома всегда занимает определенную часть времени именно на проектирование. И эта часть работ является основополагающей для крепкого и долговечного дома. Здесь необходимо продумать не только конструкцию самого здания, но и подобрать оптимальный вариант основания, который справится с заданной нагрузкой при определенных особенностях грунта. Самым «толерантным» в этом случае считается плитный фундамент, плюсы и минусы которого мы рассмотрим в материале ниже.

Фундамент-плита представляет собой монолитное железобетонное основание, которое заливают в опалубку по всему периметру будущего дома. То есть методом распределения бетонной смеси и её обязательного армирования получают крепкую и монолитную бетонную плиту-подушку. Такой базис является особенно идеальным решением для строительства частных домов на подвижных пучнистых грунтах или почвах с высоким уровнем грунтовых вод.

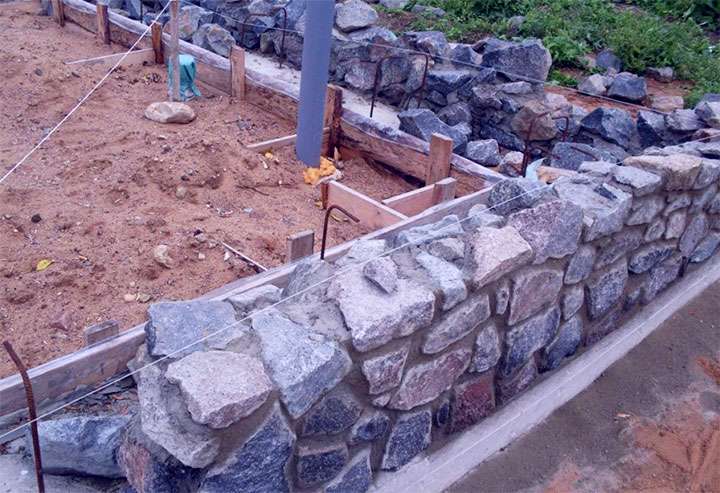

Бутобетонный ленточный фундамент

Создается из крупных камней в длину до 0,3 м, весом до 30 кг, которые заливаются раствором бетона. Но подходит бой кирпича или щебень. Под него необходимо возводить опалубку. Признан наиболее надежным типом ленты. По технологии строительства очень схож с монолитным, поэтому его несложно залить своими силами.

Делается на устойчивых грунтах. Не рекомендуется создавать на песчаной, скалистой почве – фундамент начнет быстро трескаться.

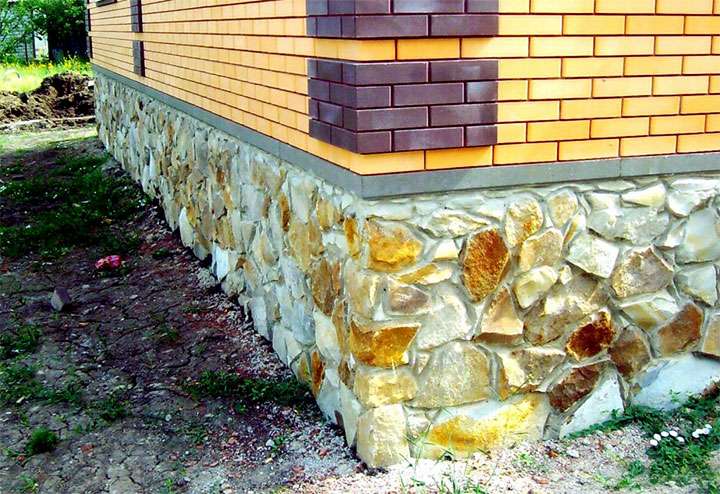

За счет надежности такое основание заливают под кирпичные дома с подвалом, гаражи, бани, крытые беседки с печью или камином.

Плюсы:

• недорогой;
• прочный;
• имеет длительный срок службы;
• морозоустойчив;
• прост в монтаже.

Минусы:

Отсутствуют, за исключением того, что эта лента подходит не ко всем почвам.

Монтаж своими руками

Для работы нужны:

• бут;
• кувалда;
• лопата;
• веревка и колышки;
• доски для опалубки;
• бетонный раствор.

Порядок действий следующий:

1. Делается разметка.
2. Роется траншея, утрамбовывается.
3. Первый ряд выкладывается из крупных булыжников. Каждый трамбуется кувалдой.
4. Щели заполняются бетоном.
5. Устанавливается следующий ряд камней, можно меньших размеров. Они должны покрыться раствором.
6. Слои чередуются до нужной высоты.



Согласно СНиП, ширина бутобетонной ленты должна быть больше ширины стен здания минимум на 15 см.

Делать армирование основы или нет – решение индивидуальное. Большинство мастеров считают, что на устойчивом грунте такой необходимости нет.

Устройство

Железобетонные ленточные фундаменты могут быть двух видов.

Мелкозаглубленные варианты можно применять на спокойных, непучинистых грунтах с хорошей несущей способностью под небольшие здания (каркасные постройки, дома из дерева). Ленту в этом случае достаточно заглубить на 10–15 см в твердый слой почвы, который находится под плодородным мягким слоем. Следует учесть, что общая высота фундамента согласно нормативам должна быть не менее 60 см. Монолитные ленточные фундаменты глубокого заложения устраивают под тяжелыми домами. Как правило, их опускают ниже уровня промерзания грунта согласно климатическим нормам на 10–15 см

Важно, чтобы подошва упиралась в твердый слой грунта, обладающий высокой несущей способностью. В связи с этим может появиться необходимость дополнительного заглубления фундамента до необходимой опоры. Технология производства ленточных фундаментов различается

Такие фундаменты бывают следующими:

Технология производства ленточных фундаментов различается. Такие фундаменты бывают следующими:

• сборные – состоят из железобетонных блоков и подушек заводского изготовления. Сборные фундаменты возводятся очень быстро, для проведения монтажных работ потребуется строительная техника;
• монолитные – такие конструкции делают сразу на месте строительства. В опалубку укладывают арматуру и заливают бетонную смесь. Монолитный армированный фундамент не требует привлечение строительной техники, ведь его можно сделать самостоятельно даже без специализированных навыков.

Основным материалом бетонной конструкции является портландцемент. Его марку подбирают согласно проекту. Для строительства индивидуальных жилых малоэтажных домов обычно берут портландцемент марки М400. А также в состав бетонной заливки входят наполнители (щебень и песок) и вода. Конструкция может быть бутобетонной, в этом случае в качестве наполнителя используют бутовые камни.

Наилучшими прочностными характеристиками для фундамента обладает железобетон. Это бетонная заливка, армированная стальным каркасом. Сетка армирования состоит из продольных и поперечных прутьев, связанных между собой вязальной проволокой. Опалубка является обязательным элементом монолита. Ее собирают из деревянных досок, листов фанеры и ДСП. Наиболее распространено применение досок толщиной 25–40 мм из хвойных пород древесины. Из них монтируют щиты, которые закрепляют в котловане.

По виду материала и наполнения бетонной смеси монолитные фундаменты разделяют на такие типы, как:

• бетонные;
• железобетонные;
• бутобетонные.

Важным вопросом в проектировании и монтаже фундаментов является конструктивное решение полов. При устройстве монолитного ленточного фундамента грунт под полом остается насыщенным влагой, от воздействия которой полу необходима защита. При низком цоколе делаются полы по грунту. Котлован во избежание просадки засыпается на утрамбованный грунт обратно щебнем и песком. Поверх них устраивается слой гидроизоляции. Плиту пола делают не связанной с лентой фундамента, узлы стыков обеспечивают гидроизоляцией. Кроме этого, для отвода лишней влаги устраивают дренажную систему вокруг здания, включающую в себя ливневую канализацию для отвода дождевых водных масс от фундамента. Эти мероприятия являются довольно дорогостоящими.

Ярким примером устройства монолитного ленточного фундамента является вариант с отмосткой. Плита пола в виде перекрытий используется обычно при создании подпольного пространства. В этом случае в цоколе дома делаются вентиляционные отверстия, открытые при эксплуатации круглогодично.
