Как заземлить ванну в квартире: пошаговая инструкция

Заземление ванны

Ванна является сантехническим прибором, который часто заполняется водой. Кроме того, она постоянно окружена бытовыми приборами, которые работают от электричества. В ванной комнате часто устанавливают электрические розетки. Все эти факторы делают ванну опасным элементом интерьера, который может ударить током. Чтобы этого не случилось, это сантехническое изделие необходимо заземлять.

До последнего времени заземление ванны в квартире устраивалось с помощью ее подсоединения к стояку канализации или водопровода. Однако сейчас этот способ не практикуется, так как не является эффективным. Многие хозяева устанавливают у себя трубы из пластика, и если в металлический стояк вклинивается материал, который не проводит электричество, то такое заземление теряет смысл. Более эффективно заземление с применением специальной шины, установленной в распределительном щитке, предусмотренном для всего дома. В большинстве старых домов дополнительный контур отсутствует, поэтому заземление сделать проблематично. В домах нового типа этот контур предусмотрен, поэтому устроить заземление не только возможно, но и нужно.

Если в современных домах установлены чугунные ванны старой конструкции, то устройство заземления не является проблемой:

• в одной из ножек сантехнического прибора дрелью проделывается отверстие;
• в просверленное отверстие заводится перемычка для заземления;
• перемычка в районе ножки фиксируется гайкой, шайбой и болтом.

Все новые ванны из стали и чугуна уже оборудованы приспособлением с отверстием, к которому без особых усилий подсоединяется желто-зеленый провод для заземления. Если для подогрева текущей воды применяется электрооборудование, то заземление можно обеспечить через приспособление защитного отключения.

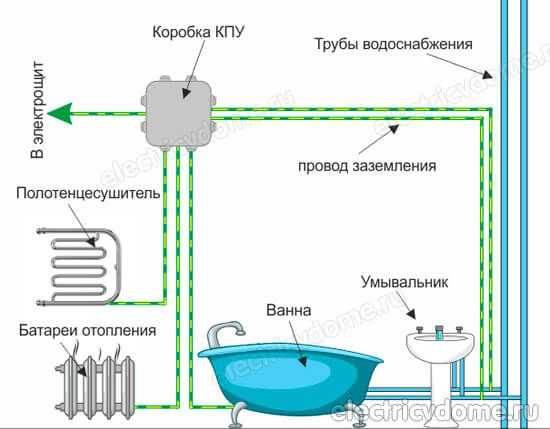

Все провода для заземления прокладываются в общей коробке уравнивания потенциалов (КУП). Из нее проводник сечением до 6 квадратов протягивается к единой шине заземления, которая размещается в щите на этаже. Потенциалы проходят уравнивание в заземляющих системах TN-S или TN-C-S.

В варианте с современной акриловой ванной также необходимо заземление. Хотя такой материал не пропускает электрический ток, ему все же свойственно собирать статическое электричество. Поэтому нужно заземлить металлическую подставку, которая удерживает чашу ванны.

Где и как можно устроить заземление

Реализация устройства заземления в старом жилом многоэтажном фонде (особенно в «хрущевках») обычно возможна только после капитального ремонта всей имеющейся в здании электропроводки, а то и всего здания – «электрика» в них проектировалась в соответствии со СНиПами середины прошлого века и просто-напросто не приспособлена к корректной работе совместно с нормальным контуром заземления. С новостройками дело обстоит намного проще – заземление там изначально заложено в проект, отвечает всем требованиям и заведено в каждую квартиру. Точнее – подведено к каждому имеющемуся в здании электрическому щиту.

Вариант современного этажного щита.

Обычно не намного сложнее устроить заземление и в индивидуальных жилых домах, дачах и коттеджах – размеры придомовой территории всегда позволяют смонтировать хотя бы минимальный контур, особенно при использовании имеющихся в продаже специальных металлических штырей-заземлителей. Завести «землю» в дом тоже особой сложности обычно не представляет.

Примитивнейший, но вполне работоспособный самодельный заземлитель.

Единственный нюанс – имеющаяся электропроводка может быть проложенной без учета необходимости подключения к «земле» (двухпроводные линии), однако проблема решается установкой шины уравнивания потенциалов конкретно в «проблемных» помещениях вроде ванной комнаты. И, естественно, установкой розеток с заземляющим контактом, предназначенных для подключения водонагревателя, стиральной машины и электрического полотенцесушителя, если он смонтирован в ванной комнате.

Заземление ванн и душевых кабин

Подключаться к контуру заземления, как уже было сказано, должно все имеющееся в ванной потенциально опасное оборудование – как стационарные электроприборы, так и крупногабаритные металлические и пластиковые предметы мебели и сантехники. В первую очередь – ванны, обычно изготавливаемые из:

• чугуна;
• эмалированной или антикоррозийной (анодированной) стали;
• нержавеющих сплавов цветных металлов;
• акрила;
• пластика;
• дерева;
• камня.

Из всего списка можно не заземлять только ванны из последних двух материалов – хотя лучше все же перестраховаться и подключить их к СУП.

Все заземляющие проводники от ванн, инженерных коммуникаций и электроприборов сводятся в коробку уравнивания потенциалов, представляющую собой обычную распаечную коробку со смонтированной в ней стандартной «нулевой шиной» — металлическим бруском с несколькими отверстиями и винтами для крепления провода. От заземляемого объекта до коробки проводники должны прокладываться таким образом, чтобы их длина была минимально возможной – но при этом исключалась возможность их случайного повреждения во время эксплуатации.

Особенности подключения старых ванн к заземлению

Все современные модели ванн, как металлических, так и изготовленных из токонепроводящих материалов, имеют специальный винт или «лепесток» для подключения заземляющего проводника. Несколько сложнее дело обстоит с металлическими ваннами старого, еще советского производства – а они встречаются достаточно часто. В соответствии с существовавшими на момент выпуска такого оборудования нормами, подобное сантехническое оборудование «автоматически» заземлялось через металлические коммуникационные трубы сразу после монтажа.

Для подключения заземляющего провода («заземляющей перемычки») такие ванны необходимо доработать, просверлив в подходящем месте небольшое отверстие для крепления болта М6 или М8 – именно к нему будет подсоединяться «земля». Это отверстие обычно делается в ближайшей доступной ножке ванны.

Распространенный способ подключения заземляющего проводника к старой ванне.

Следует учитывать – подключение проводника обязательно должно делаться через шайбу соответствующего диаметра, исключающую образование гальванической пары между материалом ванны и материалом проводника. Место, на которое будет накладываться шайба, должно быть тщательно зачищено (до «голого» металла).

Подключение пластиковых ванн

Большинство моделей пластиковых (акриловых) ванн имеет на корпусе специальный «лепесток» для их подключения к заземляющему контуру. Однако иногда, обычно у ванн нижнего ценового сегмента, на ее диэлектрическом корпусе точки подключения конструкцией не предусмотрены – в таких случаях заземляется металлический каркас, в который монтируются «купели». При этом запрещается подключать заземление к съемным ножкам – задействовать можно только элементы непосредственно каркаса.

Лепесток для подключения заземления.

Аналогичным образом осуществляется заземление душевых кабин и поддонов, а также ванн с гидромассажем.

Недопустимый вариант заземление — через съемную опору для ванны.

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину .

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

1. Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.

Заземление чугунной ванны фото

Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла.
Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

Заземление ванны джакузи фото

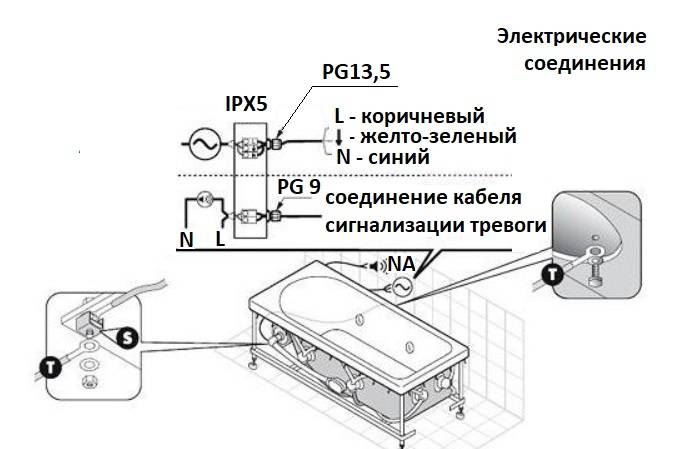

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Джакузи нужно заземлять отдельным мощным кабелем, один конец которого подсоединяется непосредственно к самому сантехническому прибору, а второй к вводу заземления в дом (обычно он располагается до распределительного щитка).

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Как провести заземление, поэтапно

Этап первый: подготовка

Первым шагом вам просверлите небольшое отверстие, соответствующее размеру дырки в заземляющей перемычке, в крепление ванной, то есть ножки. И также как вариант, просверливать отверстия нужно в неких отростках от основного корпуса или в перемычках скрепления ножек.

Размер отверстия может достигать одного сантиметра глубиной, и вы можете не бояться, что повредите конструкцию – такое отверстие не принесет никакого вреда. К полученным углублениям нужно прикрепить лепестки заземление.

Этап второй: закрепление деталей

Закрепите заземляющую деталь с помощью болта, поверх которой положите шайбу и сверху закрепите гайкой. Для надежности проверните ключом еще раз – если он попросту соскакивает с гайки, значить закручено хорошо.

Этап третий: закрепление кабеля

После прикрепляем множительный кабель, в это время, соединив его с распределителем напряжения. Для безопасности, перераспределитесь, закрепите на стене. Следующим шагом выводим заземляющую шину от блока распределения и подключаем ко всем металлическим предметам, которые находятся в ванной. Это позволит обезопасить ванную комнату от нежеланного напряжения в ненужных местах.

Не пропустите: Типовые конструкции полов

Этап четвертый: заземление всех приборов в ванной комнате

После того как вы убедились, что в вашем доме есть заземление, и нашли, как к нему подключиться, дальнейший процесс не вызовет трудностей.

1. Выберите место для коробки уравнивания потенциалов. Она должна располагаться на сухой стене, на расстоянии от ванны.
2. Если ванна новая, ее следует перевернуть для удобства. Часто о заземлении вспоминают тогда, когда ванна не просто смонтирована, но и заложена облицовочной плиткой, скрыта за экраном или декоративной панелью. Тогда выполнять работу будет несколько сложнее.
3. Определитесь, где именно будет подключен кабель. Найдите место, предусмотренное производителем. Как правило, это пластина с отверстием, приваренная или прикрученная к корпусу.
4. Если специальной точки для заземления нет, нужно воспользоваться дрелью. Просверлите небольшое отверстие в металлической части. Если это чугун, скорее всего, на дне чаши есть наплывы, которые должны обеспечивать устойчивость конструкции на ножках. Этими наплывами можно воспользоваться для заземления.
5. Проложите провод вдоль стены от точки подключения к КУП.
6. При помощи клеммы подсоедините один его конец к пластине в коробке уравнивания потенциалов, а другой – к корпусу ванны через просверленное отверстие.
7. Соедините КУП с шиной заземления в электрощитке медным проводом достаточной толщины.
8. Затем нужно проверить правильность подключения и скрыть провод. Делается это не только в эстетических целях, но и для того, чтобы случайно не повредить кабель.

После окончания установки нужно проверить работу заземления при помощи тестера. Для этого соединяют фазу и заземленную ванну. Если лампочка тестера горит ярко, значит, ток пойдет по этой цепи в случае аварии и не заденет человека.

Технология

Схема клеммного распределителя.

Для того чтобы провести заземление ванны, нужен специальный провод с сечением не менее 6 мм. Одной стороной его необходимо подсоединить, используя болт, к приливу, другой конец проводка подключается к клеммному распределителю.

Распределитель может располагаться в любом удобном для этого месте. Это может быть стена или пространство под ванной. Следует подчеркнуть, что крепится он при помощи крепежного винта. Труба, по которой подается вода, соединяется со щитом распределения. Происходит это с применением распределителя с клеммами. Провод, который идет в щит, следует поместить в специальную трубку, которую располагают под плинтусом.

Есть еще один вариант проведения работ по заземлению ванны. Все элементы, сделанные из металла, соединяются проводом, он послужит в дальнейшем проводником. Потом провод нужно прикрепить к проушине, если позволяет конструкция самой ванны. При ее отсутствии используется дрель, делается отверстие в ножке, подбирается крепеж нужного размера. Болт нужен для того, чтобы закрепить заземляющий провод, далее идет прокладка провода до щита распределения (обычно он находится в подъезде вашего дома).

В этом щитке должен находиться провод заземления дома, его необходимо найти и закрепить свой провод, который идет от вашей ванной комнаты. Всю необходимую консультацию по этому поводу лучше всего узнать у электрика ЖЭКа. Если этого не сделать, то все проведенные работы будут напрасными. Следует подчеркнуть, что такое заземление отлично подойдет при нарушении изоляции основных проводов.

Схема заземления душевого поддона.

Если в ванной предусмотрено использование электробытовых приборов, то запомните тот факт, что при малейшем нарушении инструкции использования (например, попадание прибора в ванну или раковину) может произойти замыкание электросети и последует удар током. Заземление в таких случаях оказывается бесполезным и не поможет сохранить здоровье. Так что лучше всего отказаться от использования электроприборов в комнате с высокой влажностью.

В целях избежания тяжелых последствий специалистами жилищных служб рекомендуется обращаться за помощью к профессионалам, для чего потребуется всего лишь позвонить и оставить заявку в специальные службы. Нередко происходят несчастные случаи с нанесением поражения электрическим током. Все происходит из-за отсутствия практических навыков у человека, приступившего к работе самостоятельно.

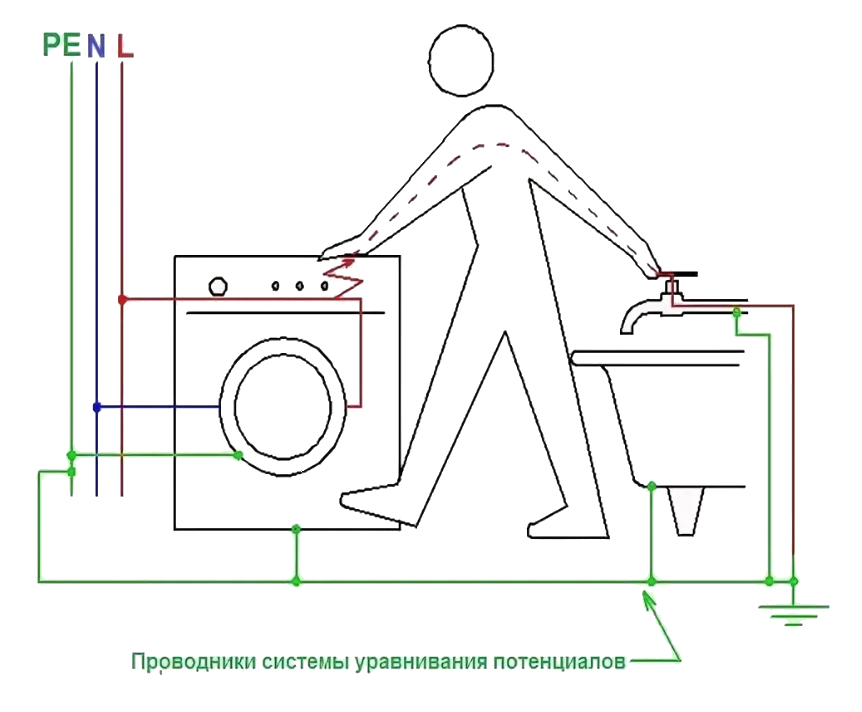

Необходимо помнить, что самым опасным помещением в квартире является ванная комната

Поэтому при монтажных работах, связанных с установкой проводки, заземлению именно этой территории нужно уделять внимание в самую первую очередь

Схема монтажа акриловой ванны.

По своей сути процедура изоляции (заземления) ванны – это использование проводки для создания защиты, которая подключается к устройству заземления. Используют еще название такого уравнения потенциалов, как шаговое напряжение.

Самым правильным действием будет вызов специалиста, который сможет осуществить заземление правильно, а также расскажет обо всех возможных способах этого процесса, подходящих для вашей ванны. Вызывая электрика, не забудьте поинтересоваться, есть ли у него доступ для проведения такого вида работ и не стоит ли это делать самому, дабы избежать неприятных последствий.

Заземление ванны было необходимо даже тогда, когда еще не использовали пластиковые трубы, но такие работы велись на примитивном уровне. Тогда заземление заключалось в натяжке проводника к стояку, но сейчас это уже бессмысленно, стояки практически у всех пластиковые, а необходимость в заземлении ванны осталась. Теперь нужно рассмотреть способы монтажа и заземления различных видов ванн.

Почему лучше не заземляться на водопровод?

Вся проблема состоит в человеческом факторе и в том, что мы не знаем, где он сработает. Сейчас большинство владельцев квартир переходит с металлического водопровода на полипропиленовый или металлопластиковый. То есть, присоединяя заземление к трубе, мы не можем знать, идет ли еще под нами металлический трубопровод или хотя бы часть его заменили на полипропилен. Раньше такой проблемы не существовало — собственно, как и пластиковых труб.

Заземлив оборудование на водопровод, мы можем подвергнуть опасности свою жизнь и жизнь соседа. При пробое изоляции на трубе может оказаться фаза. Стоит прикоснуться к трубе, и удар током гарантирован.

Особенности заземления пластиковых ванн

Оборудование этих ванн заземлением обусловлено рядом причин:

• пластик, являясь диэлектриком, накапливает на себе определенный статический заряд электричества, который необходимо отводить в землю;
• корпуса этих ванн крепятся на металлические каркасы, изготавливаемые из труб. При эксплуатации между ванной и несущей рамой может образоваться конденсат, образующий токопроводящую среду.

Заводчики изготавливают на раме место для ее подсоединения корпусу здания. Как правило, это приваренная гайка с болтом и несколькими шайбами. Для подключения к заземлению болт, гайка, шайбы очищаются от краски или смазки. Оголенные провода кабеля наворачиваются на болт и крепко зажимаются.

Отсутствующую точку крепления надо оборудовать. В доступном месте рамы просверливается отверстие диаметром 6-8 мм. Возле него производится зачистка краски до металла. В отверстие вставляется болт с комплектом гаек и шайб, на котором прикрепляется массовый провод. Вывод на общую шину выполняется как описано ранее.

Электротехнические работы с чего начать

Выбор материалов что купить перед началом работы

Необходимый инструмент для заземления ванной своими руками:

1. В первую очередь нужно приобрести специальный провод. Ничего рассчитывать и подбирать не нужно, готовые провода из меди, имеющие желто – зеленую изоляцию есть в наличии в любом магазине строительных материалов.
2. УЗО с требуемым количеством Ампер. Всегда устанавливается в сухом помещении, где отсутствует влажность, то есть вне ванной комнаты. Стандартным выбором являются УЗО на 10 или 16А. При выборе устройства следует учитывать то, что в современном жилье присутствуют электрические приборы с повышенным уровнем энергопотребления, например электрическая духовка. Вследствие этого, при наличии таких устройств необходимо выбирать УЗО с повышенной мощностью.
3. Коробка уравнивания потенциалов. Это специальное устройство из пластика, соединяющее все ветки заземляющего провода.
4. Клеммы.
5. Специализированные металлические хомуты для труб.

При проведении заземления чугунной ванны в квартире нужно обработать место присоединения устройства антикоррозийным средством, которое также можно приобрести в магазине стройматериалов. Обычно используется битумная мастика. Корпус акриловой ванны также рекомендуется обработать.

https://youtube.com/watch?v=pOCeEs1Krxk

Необходимый инструмент для электротехнических работ

Для электротехнических работ требуется практически стандартный набор электрика (необходимые инструменты):

• гаечный ключ;
• отвертка. Для электротехнических работ рекомендуется остановить выбор на индикаторной отвертке;
• сверло по металлу;
• тестер либо мультиметр. Данные приборы измеряют уровень напряжения в цепи. Они необходимы в том случае, когда неизвестно наверняка, есть ли заземление в розетке;
• сварочный аппарат (если есть необходимость);
• средства защиты;
• фонарик;

Прокладка шины заземления для квартиры

Современное многоквартирное здание должно включать в себя заземляющую шину, к которой может свободно подсоединиться и заземлиться любой из жильцов. Но не все дома имеют общедомовое заземление.

Когда в доме, как положено, есть необходимое общее устройство заземления, достаточно подключиться к нему через щиток на этаже.

Но как провести заземление в ванной комнате, если шина отсутствует?

Для проведения общего заземления требуется провести специальный медный провод до подвала, по всей длине стояка. Далее недалеко от дома на безлюдном участке нужно выкопать углубление, с глубиной до полутора метра, в которое помещается три металлических стержня, соединенных между собой сверху в виде треугольника полосой из стали посредством сварки, либо связывания толстым проводом. Затем провод, проложенный под землей и защищенный специальным рукавом, присоединяется к металлической конструкции. К такому контуру могут подключаться все жильцы и успешно заземляться.

https://youtube.com/watch?v=fYWA5cUkbuQ

Заземление всех приборов в ванной комнате

Для обеспечения максимальной безопасности приборов и объектов в ванной комнате рекомендуется провести не только заземление ванны, но и проделать ту же процедуру и с остальными приборами, имеющими непосредственный контакт с электросетью. Кроме того, помимо приборов, желательно провести заземление труб канализации и водопровода.

Процедура заземления ванны в квартире всегда должна выполняться на специализированный контур для заземления либо на общее заземление всего здания, на электрощите.

Важно помнить о том, что каждый прибор должен иметь своего отдельного проводника к контуру либо шине заземления. При этом проводник должен быть цельным. Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой

Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность

Итак, исходя из статьи, можно сделать вывод, что заземление – необходимая мера по обеспечению безопасности при пользовании ванной комнатой. Проведение заземления ванны в квартире исключает возможность получить сюрприз от соседа в виде разряда электричества, а также обеспечивает проведение водных процедур без страха за свою безопасность.

Акриловая ванна

Схема гидромассажной ванны.

Акриловую ванну тоже необходимо заземлять. Заземление происходит с использованием специальной шины, которая находится в щитке распределения (перемычка).

Такой вид ванны сейчас самый распространенный. Эту популярность акриловая ванна получила благодаря небольшому весу и невысокой стоимости. И пусть акрил не может быть проводником тока, сделать заземление ванны – это самая важная задача. Это нужно потому, что рама у такой ванны из металла. Нелишним будет и упоминание о том, что акрил может вырабатывать статистическое напряжение и в небольшом помещении ванны его может скопиться слишком много. При использовании акриловой ванны заземление крепится на раме.

Есть несколько видов работ для заземления ванны. Вначале нужно выяснить, какую ванну заземляют.

Если в заземлении нуждается ванна еще советских времен, то перемычка заземления здесь находится в креплении для установки ванны. Крепление происходит с использованием болта и гайки. Если ножки ванны из цельного металла, то следует сделать отверстие при помощи дрели. Многожильный провод прикрепляется одним концом к клеммному распределителю, а сам распределитель должен быть соединен с шиной заземления, которая находится на щите в подъезде дома.

Заземлить ванну из чугуна нужно так же, как и из любого вида металла. Заземление происходит при помощи специального лепестка, к нему прикрепляется провод. Соединение осуществляется болтами.

Схема заземления ванны.

Если душевая кабина подключена к нагревателю воды, то без использования заземления не обойтись. Лучше всего посоветоваться, как это сделать с профессиональным электриком.

Устанавливая в квартире джакузи с функцией массажа, тоже нужно сделать заземление, ведь этот прибор работает от электросети. Следует отметить, что к такому виду современного оборудования предъявляются повышенные требования безопасности. При покупке розетки следует остановить свой выбор на той, где в наличии имеется защитный клапан, предотвращающий попадание воды. В таких розетках всегда есть дополнительный штекер для заземления. Она должна находиться в таком месте, куда не могут попасть капли воды, провод должен быть тщательно изолирован.

Заземляя ванну, бойлер, машину для стирки, нужно использовать автомат, у которого 16 Ампер, он не боится перепада тока в сети. Расположить его следует в коридоре, в ванной это делать запрещается.

Как выполняется заземление

Процедура установки системы заземления зависит от разновидности ванны, ее формы и размеров. При отсутствии опыта работы со сварочными материалами и электрическими предметами рекомендуется воспользоваться услугами специалистов.

Старые модели

Старые ванны, произведенные в 80-х или 90-х гг. прошлого столетия, изготовлены из чугуна или железных сплавов. Для их заземления необходимо приобрести заземляющую перемычку, предназначенную для подсоединения электрического кабеля. Для ее установления нужно просверлить отверстие в одной из ее ножек. Этот прибор закрепляется при помощи болтов, гаек, шайб, винтов и иных крепежных деталей.

К установленной перемычке присоединяется провод с заземляющей шиной. По этому принципу подключаются все электрические приборы, находящиеся в ванной комнате. Если в помещении присутствуют водонагреватели и бойлеры, то они подсоединяются к кабелю отдельно.

Акриловые ванны

Акриловые ванны приобрели широкую популярность среди рядовых покупателей, благодаря небольшому весу и высокой устойчивости конструкции. Акрил — синтетическое полотно, не позволяющее проводить электрический ток. По этой причине многие люди не знают, надо ли заземлять акриловую ванну. Акрил обладает свойствами диэлектриков. Но он способен накапливать мощный статический заряд, способный мгновенно поразить кожу человека. Также заземление акриловых ванн обязательно, если они расположены на металлических рамах, являющихся проводником электричества.

Современные чугун и сталь

Современные ванны изготавливаются из чугуна и стали. Их главным отличием от старых моделей является наличие лепестка — специального приспособления для подключения заземляющих проводов. К нему можно подключить металлические кабели, соединенные с распределителем.

Существуют отдельные условия заземления для чугунных и стальных джакузи. Они оборудованы гидромассажными устройствами, работающими от электросети с напряжением 220 В. Для джакузи устанавливаются отдельные розетки с предохранителями, защищающими от потоков воды. Они продаются в строительных или хозяйственных магазинах. За пределами комнаты необходимо расположить УЗО и автоматы на 16 А. Электрокабель, подключаемый к гидромассажной ванне, помещается в гофрированную трубку.

Запрещается заземлять джакузи через водопроводные приспособления. В противном случае гидромассажная ванна может сломаться по причине короткого замыкания. Устройством нельзя пользоваться, если во время установки системы заземления электрические приборы вышли из строя. Чтобы избежать поломки, необходимо приобрести стабилизатор, регулирующий значение напряжения в электросети.

Душевая кабина

При заземлении душевых кабин в ванной комнате нужно установить евророзетки и подсоединить их к домашнему электрическому щитку. К ней подключается провод с сечением 16 кв.мм, изготовленный из алюминия. Он соединяется с заземлением душевой кабины. В помещении также устанавливаются устройства защитного подключения и автоматы на 30 мА

Важно правильно найти отверстие для подсоединения заземляющих устройств. На душевой кабине оно обозначается специальным символом, представленным на фото ниже. Чтобы обеспечить максимальную безопасность приборов и объектов, находящихся рядом с душевой кабиной, необходимо установить систему заземления на канализационных и водопроводных трубах

Эта процедура выполняется на заземляющий контур, подключенный общему электрощиту

Чтобы обеспечить максимальную безопасность приборов и объектов, находящихся рядом с душевой кабиной, необходимо установить систему заземления на канализационных и водопроводных трубах. Эта процедура выполняется на заземляющий контур, подключенный общему электрощиту

Важно, чтобы каждый прибор был подсоединен к единой шине заземления при помощи цельных кабелей, изготовленных из металлических материалов

Как происходит процесс заземления ванны

Чтобы заземлить ванну, нужно применить определенное приспособление, которое позволит увести электричество в землю, обезопасив тем самым жильцов помещения.

Считается, что электропроводность в помещении ванной комнаты является самым опасным. Это в большей степени из-за повышенного процента влажности в данном помещении и наличия большого количества электрических приборов и металла.

Правильно будет, если для проведения заземления вы пригласите к себе мастера-электрика, который сможет выполнить работу на высшем уровне или хотя бы проконсультирует вас о способах заземления, которые возможны в данных условиях вашего проживания. Стоит заметить, что для установления розеток и проведения проводки в ванну даже электрику необходимо иметь специальное разрешение для проведения работы такого плана. Именно поэтому лучше постараться воздержаться от проведения подобной работы самостоятельно. Лучше всего заземлять под руководством электриков.

Чтобы заземлить ванну, нужно было тянуть проводник к металлическому стояку, в настоящее время этот способ потерял свой смысл, ведь многие уже поменяли стояки с металлических на пластиковые. Но необходимость заземлить ванну все же осталась и на сегодняшний день.

Прокладка шины заземления для квартиры

Сегодня жилые многоэтажки оборудованы общим заземляющим контуром. К нему следует подключаться при установке дополнительного электрооборудования. Основная заземляющая шина размещается на входном электрощите, к ней подведены электропровода заземления. Если общий контур заземления отсутствует, то его оборудуют своими силами. Электропровод профилем не менее 6 мм² прокладывается от электрощита до подвала дома.

Рядом с домом вырывается яма глубиной до 1,5 метров. В яме устанавливается три металлических стержня (арматуры). Стойки соединяют между собой стальной полосой и привариваются их к ней. Таким образом, образуется замкнутый контур. К нему подсоединяют провод заземления, который укладывают в специальный защитный кожух и выводят под землей в подвальное помещение. Закрепляют на отдельном специально выделенном месте с оборудованными крепежными элементами для коммутации электрощитов. Яма с электродами засыпается и огораживается.

Для соединения электродов разрешается использовать толстый электрокабель. Форму контура можно делать не треугольной. Однако этот вариант самый удобный в изготовлении, обустройстве и обеспечивает надежное соединение. Его наличие обеспечивает достаточный уровень электробезопасности.
