Сравнение однотрубной и двухтрубной систем
Мы уже выяснили, как рассчитать трубы для отопления, и какой диаметр нужен для обоих видов систем. Для закрытых контуров, при площади помещения от 120 м2, этот показатель составляет 32 мм для полипропилена. При этом условный проход для изделий с номинальным давление 20 и 25 атмосфер составляет 21,2 мм. Для изделий с номинальным давлением 10 атмосфер условный проход составляет 20,4 мм, а наружный диаметр 25 мм.
- КПД – однозначно, «попутки» эффективнее обогревают помещение, чем однотрубные;
- экономия средств – все, что можно сэкономить на «Ленинградке» это какой-то отрезок контура и все.
Количество тройников будет одинаковым, кранов тоже, а вот переходников, возможно, потребуется больше. Представьте контур, от которого с небольшим промежутком отходит два патрубка. Один из них идет на вход в радиатор, а второй возвращает теплоноситель обратно в систему. Получается что отрезок между патрубками – это байпас. Чтобы циркуляция в батарее была лучше, байпас нужно сделать меньшего диаметра, чем основной контур отопления. Из этого следует, что потребуется еще пара единиц фурнитуры. Получается, что меньше тратим денег на трубы и больше на фурнитуру, в итоге экономии никакой, при этом КПД ниже.
В итоге, из этого можно сделать вывод, что рассказы о том, какая хорошая и дешевая однотрубная система отопления просто несостоятельны.
Выбираем трубы для системы принудительной циркуляции
Система принудительной циркуляции отопления отличается от естественной наличием нагнетающего насоса, который монтируют на выходной трубе недалеко от котла. Прибор функционирует от электросети 220 В. Включается автоматически (через датчик) при повышении давления в системе (то есть при разогреве жидкости). Насос быстро разгоняет по системе горячую воду, которая сохраняет энергию и через радиаторы активно передает ее в каждое помещение дома.
Отопление с принудительной циркуляцией – плюсы и минусы
Главным плюсом отопления с принудительной циркуляцией является эффективная теплопередача системы, которая осуществляется при малых затратах времени и финансов. Такой метод не потребует применения труб большого диаметра.
С другой стороны, для насоса в системе отопления важно обеспечить бесперебойное электропитание. Иначе отопление просто не будет работать при значительной площади дома
Как определить диаметр трубы для отопления с принудительной циркуляцией по таблице
Начинают расчет с определения общей площади помещения, которое требуется обогревать в зимнее время, то есть это вся жилая часть дома. Норматив теплопередачи отопительной системы – 1 кВт на каждые 10 кв. м. (при стенах с утеплением и высоте потолка до 3 м). То есть для помещения площадью 35 кв.м. норма составит 3,5 кВт.
Чтобы обеспечить запас тепловой энергии, добавляем 20 %, что дает в итоге 4,2 кВт. По таблице 2 определяем близкое значение к 4200 – это трубы диаметром 10 мм (показатель теплоты 4471 Вт), 8 мм (показатель 4496 Вт), 12 мм (4598 Вт). Для этих чисел характерны следующие значения скорости потока теплоносителя (в данном случае воды): 0,7; 0,5; 1,1 м/с. Практические показатели нормальной работы системы отопления – скорость горячей воды от 0,4 до 0,7 м/с. С учетом этого условия оставляем для выбора трубы диаметром 10 и 12 мм. Учитывая расход воды, экономичнее будет применить трубу диаметром 10 мм. Именно это изделие будет включено в проект.
Важно различать диаметры, по которым осуществляется выбор: наружный, внутренний, условный проход. Как правило, стальные трубы подбирают по внутреннему диаметру, полипропиленовые – по наружному
Новичок может столкнуться с проблемой определения диаметра, маркированного в дюймах – этот нюанс актуален для стальных изделий. Перевод дюймовой размерности в метрическую осуществляется также через таблицы.
Расчет диаметра трубы для отопления с насосом
При расчете труб отопления важнейшими характеристиками являются:
- Количество (объем) воды, загружаемой в систему обогрева.
- Длина магистралей общая.
- Скорость потока в системе (идеальная 0,4-0,7 м/с).
- Теплопередача системы в кВт.
- Мощность насоса.
- Давление в системе при выключенном насосе (естественный оборот).
- Сопротивление системы.
H = λ(L/D)(V2/2g),
где Н – высота, которая определяет нулевое давление (отсутствие напора) водяного столба при прочих условиях, м;
λ – коэффициент сопротивляемости труб;
L – длина (протяженность) системы;
D – внутренний диаметр (искомая величина в данном случае), м;
V – скорость потока, м/с;
g – константа, ускорение своб. падения, g=9,81 м/с2.
Расчет ведется на минимальные потери тепловой мощности, то есть проверяются несколько значений диаметра трубы на min сопротивление. Сложность получается с коэффициентом гидравлического сопротивления – для его определения требуются таблицы либо длинный расчет с применением формул Блазиуса и Альтшуля, Конакова и Никурадзе.
Конечным значением потерь можно считать число, меньшее примерно на 20% напора, создаваемого нагнетающим насосом.
При вычислении диаметра труб для отопления L принимается равной протяженности магистрали от котла к радиаторам и в обратную сторону без учета дублирующихся участков, размещенных параллельно.
Весь расчет в итоге сводится к тому, чтобы сравнить полученное расчетным путем значение сопротивления с напором, нагнетаемым насосом. При этом придется, возможно, не раз просчитывать формулу, используя различные значения внутреннего диаметра. Начинайте с трубы сечением 1 дюйм.
Упрощенный расчет диаметра трубы отопления
Для системы с принудительной циркуляцией актуальна еще одна формула:
D = √354 (0,86 Q/∆dt)/V,
где D – искомый внутренний диаметр, м;
V – скорость потока, м/с;
∆dt – разница температур воды на входе и на выходе;
Q – энергия, отдаваемая системой, кВт.
Для подсчета используется перепад температур, равный примерно 20 град. То есть на входе в систему от котла температура жидкости около 90 град., при перемещении через систему потери тепла составляют 20-25 град. и на обратке вода уже будет прохладнее (65-70 град.).
Как производится расчет согласно установленному котлу: разводка зависит от многих факторов
Сначала определяем, какая труба требуется на отрезке от котла до первого расхождения в доме. Допустим, количество тепла равняется 38 кВт. По разделу, соответствующему этому показателю, переходим на клеточки, окрашенные розовым оттенком и смотрим какие диаметры труб для отопления частного дома соответствуют этим зонам. Определяем, что это трубы 40 и 50 мм. Выбираем меньшее, то есть 40 мм. Диаметр трубы для системы отопления подбирается настоящим специалистом в этом деле.
Далее следует разветвление трубопровода в доме. Например, на два этажа. На нижнем этаже поглощение тепла выше, Предположим, что 20 кВт поглощаются первым этажом, и 18 переносятся на второй этаж. По таблице определяем, что данной теплоотдаче соответствует размер сечения 32 мм.
На каждом этаже трубопровод снова делится на две ветки. Получаем, по 10кВт на первом этаже и 9 — на втором. Из таблицы видим, что данным параметрам соответствует труба 25 мм. На каждом этаже по два крыла. Снова значение тепла делится на два и в результате получается 5 и 4,5 кВт. Далее следует разделение трубопровода на комнаты, и потребление тепла доходит до 5 кВт. Диаметр снижается до 20 мм. Но как показывает практический опыт, переходить на «двадцатку» имеет смысл только при потреблении тепла до 3кВт. Обратка выполняется в таком же порядке.
Рассчитывается количество секций радиатора отопления исходя из площади комнаты, где устанавливаются радиаторы, и опираясь на паспортные данные самих радиаторов, в которых прописана мощность секций.
ПОСМОТРЕТЬ ВИДЕО
В заключение следует сказать о том, что отопление дачного дома не работает круглосуточно и регулярно. Его включают лишь тогда, когда в доме находятся люди. И в зимний период есть опасность обмерзания отопительного контура, разрыва труб и радиаторов. Чтобы этого не произошло, в котел заливают незамерзающую жидкость для отопления, которая, смешиваясь с водой, понижает температуру ее замерзания, изнутри предохраняет стальные узлы отопительной системы от коррозии. Кстати, полипропиленовые трубы способны несколько расширяться, что предохраняет их от разрывов вследствие обмерзания, поэтому при организации отопления предпочтение отдается именно данному типу трубопроводов. Диаметр трубы для отопления должен отвечать всем требованиям системы в общем.
В чем суть выбора элементов отопления?
В основном, когда осуществляется подбор труб для отопления, чаще всего задаются вопросы: какие трубы лучше, из какого материала, какое сечение выбрать, как рассчитать? Для получения достойного ответа первым делом нужно определиться, что для вас более важно: стоимость всей системы отопления либо соответствие требованиям, предъявляемым к размеру трубы? Для начала определимся с материалом. Все трубы, используемые в системах отопления, условно можно разделить на два вида:
- металлические (черный металл, нержавейка, бронза, медь, латунь);
- полимерные (полиэтилен, металлопластик, ПВХ, полипропилен).
Даже специалисты не назовут вам идеального материала для отопления, так как любой из вышеперечисленных имеет свои достоинства и недостатки. Единственным вариантом, полностью исключающим использование в качестве труб отопления, считается ПВХ, так как он не выдерживает высокие температурные режимы. Менее восприимчив к высоким температурам полипропилен, но и он не рекомендуется для использования в системах отопления. Итак, выбирать придется один из следующих вариантов.
Выбирая металлопластиковые трубы для отопления, обращайте внимание на маркировку. Трубы должны выдерживать минимальное давление 6,6 атм при температуре 95Со
Это небольшое сопротивление потоку жидкости, простота монтажа, устойчивость к температурам до 130 градусов при условии кратковременного повышения
Еще одним плюсом можно считать гибкость и возможность размещения за стенами либо мебелью. Следующий вариант – полиэтилен. Такие трубы при нагреве подвергаются растяжению, значит, не обойтись без использования дополнительных крепежей. Если же участок достаточно длинный, то необходимо воспользоваться компенсационными петлями, которые будут принимать на себя трубный изгиб в процессе вытягивания под воздействием высоких температур. Это все отличия от металлопластикового варианта. Можно отметить, что любые пластиковые трубы не создают дополнительного шума, это тоже относится к их преимуществам. Отличным вариантом для отопления считаются трубы из меди
Это небольшое сопротивление потоку жидкости, простота монтажа, устойчивость к температурам до 130 градусов при условии кратковременного повышения. Еще одним плюсом можно считать гибкость и возможность размещения за стенами либо мебелью. Следующий вариант – полиэтилен. Такие трубы при нагреве подвергаются растяжению, значит, не обойтись без использования дополнительных крепежей. Если же участок достаточно длинный, то необходимо воспользоваться компенсационными петлями, которые будут принимать на себя трубный изгиб в процессе вытягивания под воздействием высоких температур. Это все отличия от металлопластикового варианта. Можно отметить, что любые пластиковые трубы не создают дополнительного шума, это тоже относится к их преимуществам. Отличным вариантом для отопления считаются трубы из меди.
Они ничем не уступают металлопластиковым аналогам, а можно считать, что многие характеристики на порядок выше. Специалисты считают медь идеальным материалом для отопления, срок службы такой системы достигает 100 лет. Но как недостаток можно отметить высокую теплопроводимость (что не является недостатком при устройстве системы теплого пола), а также очень высокую стоимость. Отопительная система из нержавеющей стали не пользуется особенной популярностью, так как монтаж довольно сложный, если сравнивать с другими трубами. Нержавеющая сталь на порядок дешевле меди, но не обладает достаточной гибкостью и теплопроводностью.
Подбор диаметра трубы для отопления по таблицам
Существуют таблицы, позволяющие подобрать элементы для каждой части системы отопления. Чтобы воспользоваться ими, необходимо рассчитать тепловую нагрузку (количество тепла, которое должна отдать система отопления) и определить оптимальный расход теплоносителя, который в таблице обозначен розовым и зеленым цветом.
Таблица 5
Определение оптимальной скорости движения теплоносителя

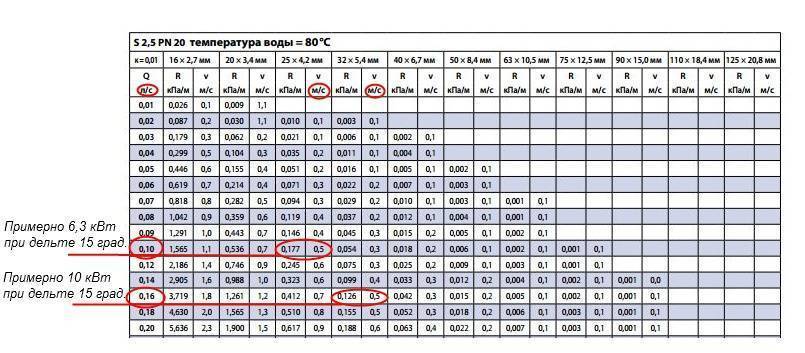

Максимальные расходы воды в отопительных контурах приведены в приложении Г СНиП 41-01-2003. В документе они связаны с уровнем шума по уважительной причине — если расход теплоносителя слишком быстрый, радиаторы будут шуметь и урчать.
Таблица 6
При увеличении скорости потока гидравлическое сопротивление увеличивается и находится в квадратичной зависимости от нее. Например, увеличение скорости на 0,5 м/с автоматически увеличивает сопротивление на 0,52 м/с или 0,25 м/с. Поэтому нежелательно превышать рекомендуемую скорость.
Оптимальная скорость для больших ответвлений от котла составляет 1 м/с. В небольших ответвлениях вода течет медленнее. Оптимальные значения для труб вне котла с различными диаметрами отмечены оранжевым цветом в таблице 5.
Расчет тепловой эффективности системы
Для адекватного обогрева одного квадратного метра необходимо 100 Вт тепловой энергии. Так, например, для обогрева здания площадью 150 м2 необходимо следующее
150×100 = 15000 Вт — это количество, которое должна обеспечить установленная система отопления.
Этот расчет подходит только для зданий с высотой потолка 2,6 м или менее, построенных в Средней полосе и имеющих две кирпичные стены. В противном случае применяется поправочный коэффициент, который увеличивает или уменьшает значение
Таблица 7
| Коэффициент | Поправочный коэффициент |
|---|---|
| Высота потолка более 2,5м | 1,1 |
| Южные регионы | 0,7-0,9 |
| Северные и сибирские регионы | 1,5 |
| Крайний Север и высокогорье | 2,0 |
| Очень качественное утепление дома | 0,7-0,9 |
| Частичное утепление при кладке в два кирпича | 1,0-1,7 |
| Неутепленные здания в один кирпич | 1,9-2,9 |
| Сборно-щитовые неутепленные дома и времянки | До 4,0 |
Q= S *100x S *100x K1*K2*K3,
Где Q — количество тепла, необходимое для отопления,
S — площадь обогреваемого пола,
K1, K2, K3 — поправочные коэффициенты.
Например, нам нужно рассчитать количество тепла, необходимое для отопления дома площадью 150 м2 с потолками высотой 3 м в центре Сибири. Здание очень хорошо изолировано.
Подставьте данные в формулу:
150x100x1,5×1,1 x 0,7 = 17325 Вт.
Если в нашем воображаемом доме система отопления состоит из двух равных ветвей, то число делится на два.
17325/2 = 8662,5 кВт — на каждую ветку.
Теперь обратимся к таблице 5 для выбора оптимального расхода — там мы ищем тепловую нагрузку с наиболее близкими параметрами.
Металлопластиковые трубы
Этот тип труб является самым востребованным среди потребителей. Такие изделия выпускаются в широком типоразмерном ассортименте и идеально подходят для монтажа систем отопления. Они обладают следующими достоинствами:
- повышенная прочность и долговечность (алюминиевая или стекловолоконная основа, покрытая пластиком, в целом создает высокопрочную конструкцию, не разрушающуюся со временем и стойкую к механическим повреждениям);
- стойкость к коррозионным процессам (герметичное внешнее покрытие не пропускает воздух);
- минимальное гидравлическое сопротивление (такие трубы идеально подходят для систем отопления с естественной и принудительной циркуляцией воды);
- обладают антистатическим свойством;
- простота и высокая скорость монтажа (для установки не требуются профессиональные знания, достаточно ознакомиться с техникой монтажа в интернете и приобрести специальный паяльник);
- низкая стоимость труб любых диаметров и комплектующих к ним.
Читайте так же: Двойная труба для теплицы
Надежное соединение элементов обеспечивают специальные элементы – фитинги. Если металлопластиковые трубы необходимо соединить с металлическими либо запорной арматурой, применяются фланцы или переходники на резьбовое соединение.
При монтаже отопительной системы из труб и фитингов, армированных стекловолокном, операция по зачистке этих элементов не требуется, что значительно убыстряет и упрощает работы.
Таким образом, металлопластиковые трубы являются оптимальным вариантом для самостоятельного монтажа отопительной системы. Главное – правильно подобрать необходимое количество и диаметр труб и комплектующих (фитингов).

Что приготовить из яиц без вреда для фигуры? Познакомьтесь с интересным списком блюд, включающих яйца. Эти рецепты совершенно не навредят фигуре.
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Схемы водяного отопления
Они могут классифицироваться по нескольким параметрам.
Количество розливов
Однотрубная отопительная система (ленинградка) подходит для поквартирного отопления или для обогрева небольшого по площади частного дома. Она представляет собой единственный кольцевой розлив, параллельно которому подключены отопительные приборы.
Классическая ленинградка
Преимущество ленинградки — абсолютная отказоустойчивость: пока между концами розлива есть хотя бы минимальный перепад давления, циркуляция в ней не остановится.
Без пары недостатков тоже не обошлось:
- Розлив должен образовывать замкнутое кольцо, что накладывает ряд ограничений на планировку отапливаемого помещения;
- Для ленинградки типичен значительный перепад температуры между батареями в начале и в конце розлива.
В двухтрубной системе каждый радиатор (или группа радиаторов) представляет собой байпас между двумя розливами (подающим и обратным). Именно двухтрубная схема применяется в большинстве многоквартирных домов. Она позволяет выровнять температуру батарей и практически не имеет ограничений по размерам контура.
Подающий и обратный розливы в подвале многоквартирного дома
Направление движения теплоносителя
Двухтрубная система может быть тупиковой и попутной. В первом случае при перетоке из подающего в обратный розлив направление движения теплоносителя меняется на противоположное, во втором — сохраняется прежним.
Первая схема нуждается в обязательной балансировке — дросселировании подводок ближних к вводу отопления или котлу приборов. Без балансировки большая часть объема теплоносителя станет циркулировать именно через ближние радиаторы, дальние же будут заметно холоднее.
Распределение температур радиаторов в тупиковой двухтрубной системе
В практике автора был случай, когда отсутствие балансировки двухтрубной системы привело к полной остановке циркуляции в дальних радиаторах и разморозке розливов.
Попутная схема (она же — петля Тихельмана) — это несколько (по числу отопительных приборов или их групп) параллельных отопительных контуров равной протяженности и равного гидравлического сопротивления. Петля Тихельмана не требует балансировки и обеспечивает одинаковую температуру всех батарей.
Схема контура с попутным движением теплоносителя
Ориентация
Разводка отопления может быть вертикальной (стоячной) и горизонтальной (например, в случае поквартирного отопления). В большинстве многоквартирных домов отопительный контур включает и вертикальные, и горизонтальные участки. Типичный пример — стояки и розливы отопления.
Комбинированная (горизонтально-вертикальная) разводка отопления
Порядок расчета сечения магистралей теплоснабжения
Размеры труб
Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.
Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:
- Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
- Для стальных и медных трубопроводов даются внутренние размеры.
Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.
Определение тепловой мощности системы
Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений
Важно лишь знать следующие правила:
- Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
- Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.
Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:
Q=(V*Δt*K)860
Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.
Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.
| Коэффициент К | Степень теплоизоляции здания |
| 3-4 | Минимальная теплоизоляция |
| 2-2,9 | Минимальное утепление фасада – облицовка кирпичом. |
| 1-1,9 | Средний уровень теплоизоляции |
| 0,6-0,9 | Качественное утепление дома, установлены современные окна и двери |
В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.
Q=(47*43*1.1)/860=2.585 кВт/час
Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.
Скорость воды в трубах
Таблица для расчета диаметра трубы отопления
Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.
Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.
Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.
Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.
Из какого материала должны быть трубы для отопления в частном доме
Важнейшим параметром, оказывающим непосредственное влияние на способ монтажа, стоимость проекта и тепловые потери функционирующей системы, считается материал изготовления труб
Здесь важно понимать, что какие бы то ни было расчеты параметров отопительной системы можно производить только после того, как будет точно определен тип трубопровода
Сегодня одинаково успешно применяется несколько вариантов, каждый из которых имеет сильные и слабые стороны:
Стальная труба. Долгое время оставалась единственным доступным материалом для строительства теплосистем. Характеризуется солидными показателями прочности, но сложна в монтаже, подвержена коррозии и отличается сравнительно высокой шероховатостью внутренних стенок. Последние два недостатка нивелируются использованием аналогов из нержавеющей стали, но такие изделия будут стоить на порядок выше.
Медная труба. Отличается прекрасными эксплуатационными характеристиками, не ржавеет, способна выдерживать незначительное расширение при замерзании теплоносителя. Недостаток – высокая стоимость и сложность монтажа.
Полимерная труба. Производится из полиэтилена или полипропилена. Полимерные изделия отличаются малой ценой, легкостью монтажа, долгим сроком службы
Помимо диаметра самой трубы, важно верно подобрать толщину стенок изделия, которая может варьироваться от 1,8 до 3 мм и должна находиться в непосредственной зависимости от уровня рабочего давления в системе отопления.
Установка и разводка системы — монтаж
Для возведения отопительного контура в частном доме нужно учесть некоторые детали. Существуют разные схемы разводки системы
Важно, выбрать и спроектировать наиболее оптимальный вариант. Циркуляция носителя бывает естественной и принудительной. В некоторых случаях удобен первый вариант, в других — второй
В некоторых случаях удобен первый вариант, в других — второй.
Естественная циркуляция происходит за счет изменения плотности жидкости. Горячий носитель характеризуется меньшим показателем плотности. Вода, направляющаяся по обратному пути, более плотная. Таким образом нагретая жидкость поднимается по стояку и двигается по горизонтальным магистралям. Они монтируются под небольшим углом, составляющем не более пяти градусов. Уклон позволяет перемещаться носителю методом самотека.
Схема отопления, работающая на основе естественного циркулирования, считается самой простой. Для выполнения ее монтажа не нужно обладать высокой квалификацией. Но она подходит только для зданий небольшой площади. Длина магистрали в этом случае не должна превышать тридцать метров. Из минусов этой схемы можно выделить низкое давление внутри системы и необходимость применять каналы значительного сечения.
Принудительная циркуляция подразумевает наличие специального циркуляционного насоса. Его функция — обеспечивать перемещение носителя по магистрали. При реализации схемы с принудительным движением жидкости не нужно создавать наклона контура. Из ее недостатков можно выделить энергетическую зависимость системы. Если произойдет отключение электричества, движение носителя в системе будет затруднено. Поэтому желательно, чтобы в доме присутствовал собственный генератор.
Разводка бывает:
- Однотрубной.
- Двухтрубной.
Первый вариант реализуется через последовательное протекание носителя через все радиаторы. Такая схема является экономной. Для ее реализации потребуется минимальное число труб и фасонных частей к ним.
Для этого нужно воспользоваться так называемой «Ленинградской» схемой разводки.
Она подразумевает монтаж обходных труб и запорной арматуры на каждом радиаторе. Такой принцип позволяет обеспечить бесперебойную циркуляцию носителя при отсечении какой-либо батарее.
Установка двухтрубной схема отопления в частном доме заключается в подключении к каждому радиатору обратного и прямого тока. Это увеличивает расход каналов примерно в два раза. Но реализация этого варианта позволяет регулировать теплоотдачу в каждой батарее. Таким образом, будет возможность отрегулировать температурный режим в каждом отдельно взятом помещении.
Двухтрубная разводка бывает нескольких видов:
- нижняя вертикальная;
- верхняя вертикальная;
- горизонтальная.
Нижняя вертикальная разводка подразумевает пуск по полу нижнего этаже здания или его подвалу подающий контур. Затем от основной магистрали по стоякам носитель идет вверх попадает в радиаторы. От каждого прибора идет «обратка», доставляющая остывшую жидкость к котлу. Реализуя эту схему, нужно установить расширительный бак. Также есть необходимость в монтаже на всех приборах отопления, находящихся на верхних этажах, кранов Маевского.
Верхняя вертикальная разводка устроена иначе. От отопительного агрегата жидкость идет на чердак. Далее носитель движется вниз через несколько стояков. Он идет через все радиаторы и возвращается в агрегат по магистральному контуру. Чтобы удалять из это системы воздух нужен расширительный бак. Эта схема более эффективная, чем предыдущая. Поскольку внутри системы присутствует более высокий показатель давления.
Горизонтальная схема разводки двухтрубного типа с принудительной циркуляцией наиболее популярная. Она бывает трех разновидностей:
- с лучевым распределением (1);
- с попутным перемещением жидкости (2);
- тупиковой (3).
Вариант с лучевым распределением состоит в соединении каждой батареи с котлом. Такой принцип работы наиболее удобный. Тепло равномерно распределяется во всех помещениях.
Вариант с попутным движением жидкости довольно удобный. Все магистрали, идущие к радиаторам обладают равной длиной. Регулировка такой системы достаточно простая и удобная. Для монтажа данной разводки нужно приобрести значительное количество каналов.
Последний вариант реализовывается путем использования небольшого числа каналов. Минус — значительная длина контура от дальней батарее, что усложняет регулировку функционирования системы.
Теплопровод в многоквартирном доме: как выбрать трубы по наружному и внутреннему диаметру гильзы для радиатора
В системе обогрева дома не последнее значение имеет правильный выбор трубы, по которым течет теплоноситель. От диаметра зависит
- Пропускная способность трубопровода,
- количество воды, находящееся в отопительном контуре в единицу времени, и соответственно, теплоотдача;
- давление воды в контуре.
Рассмотрим, как рассчитать правильный диаметр труб для системы обогрева с принудительной циркулированием, наиболее приемлемым для для отопления в частном доме. Выбирая трубы для отопительного контура, следует учитывать один фактор: медные и пластиковые трубы маркируются по внешнему диаметру, а в технических характеристиках стальных и металлопластиковых изделий — прописывается внутреннее сечение. Этот фактор имеет значение при расчетах диаметров и монтаже трубопроводов. Диаметр трубы для отопления загородного дома выбрать не сложно, если есть под рукой хороший теплотехник.
Диаметр труб отопления важен при монтаже и расчете системы
Если подбираются трубы для подключения собственного дома к централизованной тепломагистрали, то диаметр труб для отопления берется такой, же, как в квартирах многоэтажных домов.
Но совсем иначе рассчитывается диаметр трубы для отопления частного дома
Важно помнить, что не на всем протяжении теплопровода следуетвыбирать для отоплениятрубы одного размера. На определенных участках, пор мере из разветвления, их сечение изменяется
Формула расчета диаметра труб для отопления частного дома
Расчет выполняется по формуле
Формула расчета диаметра трубы для отопления
D —диаметр трубы, в миллиметрах ∆t° — разница температур (между подаваемой водой и возвращаемой обратно в котел), указано в градусах Цельсия(С о ); Q —количество тепловой энергии, нужной для обогрева помещения в киловаттах, и рассчитанное нами ранее; V — скорость теплоносителя в м/с — выбирается из определенного диапазона.
Читайте так же: Труба пнд для гвс
Опираясь на эту формулу, для простоты вычислений созданы данные, позволяющие рассчитать диаметр трубы.
На списке данных, (внизу) указаны величины для труб из полипропилена, потому что именно эти изделия все чаще используются для устройства отопительного контура. По ней вы определите диаметр, необходимый для заданной системы обогрева. Розовым цветом выделена оптимальная скорость перемещения воды — носителя тепла. Но если вы планируете устанавливать стальные, или металлопластиковые трубы, то работать будут другие расчеты.
Рассмотрим, как перемещается теплоноситель в контуре с принудительной циркуляцией. Она совершается посредством насоса, коллектора и носителя тепловой энергии. Если установить трубы с меньшим диаметром, то интенсивность движения горячей воды будет выше, она быстрее будет совершать оборот по трубопроводу и возвращаться в котлоагрегат. Соответственно, более широкий трубопровод замедлит движение теплоносителя.
Тонкая труба сделана для более быстрой циркуляции жидкости теплоносителя
Секреты монтажа стояка отопления: использование полипропиленовых труб 25 мм
Отопительный контур монтируется трубопроводом с меньшим диаметром по самым банальным причинам:
- Чем тоньше трубы, тем ниже цена;
- При открытом монтаже они не так бросаются в глаза, а при закрытом требуют меньшей глубины в штробах.
- Чем меньше диаметр труб для отопления, тем меньше теплоносителя находится в системе. Это ведет к экономии топлива.
Температура теплоносителя в системе отопления зависит также и от скорости движения теплоносителя по трубопроводу.
