Как сделать заземление в частном доме, на даче

Какие типы есть

Прежде всего, необходимо понимать, заземление какого назначения нужно смонтировать. Решающим фактором в принятии решения станет класс напряжения в частном доме (220 В или 380 В).

По своему назначению заземление существует двух типов: защитное и рабочее.

Рабочее — выполняется с целью предупреждения внезапного повышения величины напряжения в электроприборах бытового назначения. Такое может случится в следствии нарушения изоляции обмоток трансформатора. А также такой тип заземления защищает электроприборы от попадания молнии в конструкцию здания. В таком случае весь заряд уходит в землю .

Защитное заземление — осуществляется за счёт принудительного соединения корпуса электроприбором с землёй через проводник.

Для следующих бытовых приборов должно быть предусмотрено защитное заземление:

• стиральная машина — её корпус имеет относительно большую электрическую ёмкость из-за эксплуатации в условиях повышенной влажности.
• микроволновая печь — основной рабочий элемент печи — магнетрон. Он имеет большую мощность. Если контакт с заземлением в розетке плохой, то может возникнуть возрастание уровня магнитных излучений. Многие производители микроволновых печей оборудую клемму — заземлитель на тыльной стороне печи.

Для контакта заземляющего проводника в сети и электроприбора современные розетки оборудованы заземляющими контактами.

Заземление в бытовой электросети

Для обеспечения заземления существует шесть систем заземления. В отдельных строительных сооружениях, в частности, жилых домах используют две основных системы заземления.

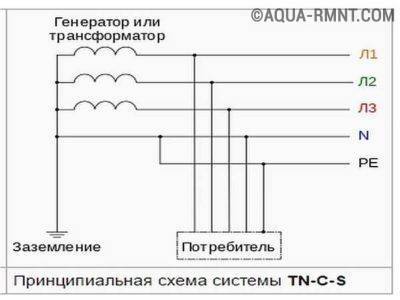

Система TN-S-C — рекомендована для внедрения в последние годы. Выполнена такая схема с глухозаземлённой нейтралью на подстанции. Оборудование в этом случае имеет непосредственный контакт с землёй. К самому же потребителю земля (РЕ) и нейтраль/ноль (N) ведётся одним проводником (PEN). На входе в электросеть частного дома такой проводник разделяется на два независимых проводника.

Такая система не предусматривает обязательной установки устройства защитного отключения (УЗО). Защита осуществляется автоматическими выключателями.

Недостаток такой системы — при повреждении или отгорании проводника PEN на протяжении участка подстанция/дом, появляется фазное напряжение на заземляющей шине дома. Такое напряжение ничем не отключается. Исходя из этого ПУЭ регламентирует жёсткие требования к такой линии: проводник PEN должен быть обеспечен механической защитой, а теже должно быть оборудовано периодическое местное заземление на опорах линии электропередач.

Многие линии электропередач, особенно в сельской месности, не удовлетворяют вышеуказанным условиям. Для такого случая рекомендована другая система заземления — система ТТ.

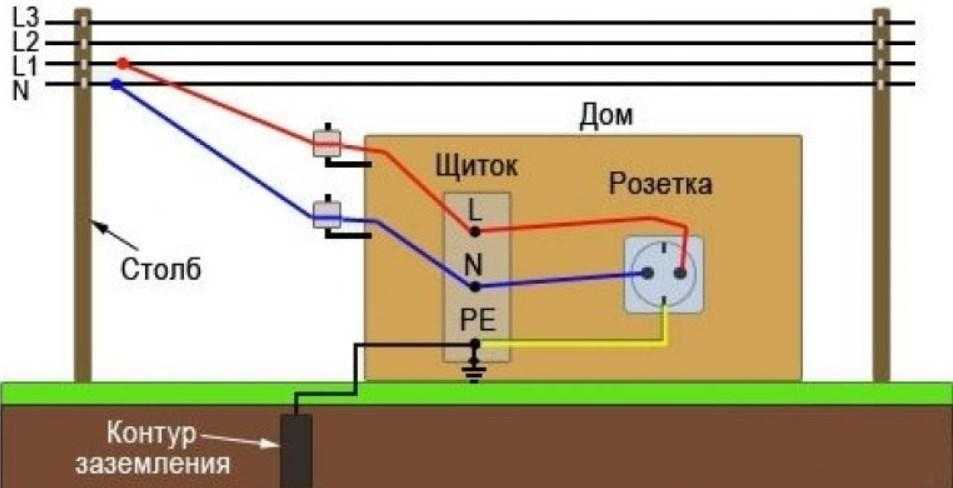

Принципиальная схема

Такая система заземления реализована за счёт отдельно идущего провода от заземляющего контура к вводному щитку постройки, а не от трансформаторной подстанции. Эта система более устойчива к повреждениям защитного проводника, но требует установки УЗО. Без оборудования системы такими устройствами, защита от поражения электрическим током отсутствует. В связи с этим ПУЭ рекомендует такую систему только как дополнительную к системе TN-S-C. (Если линия не соответствует требованиям системы TN-S-C).

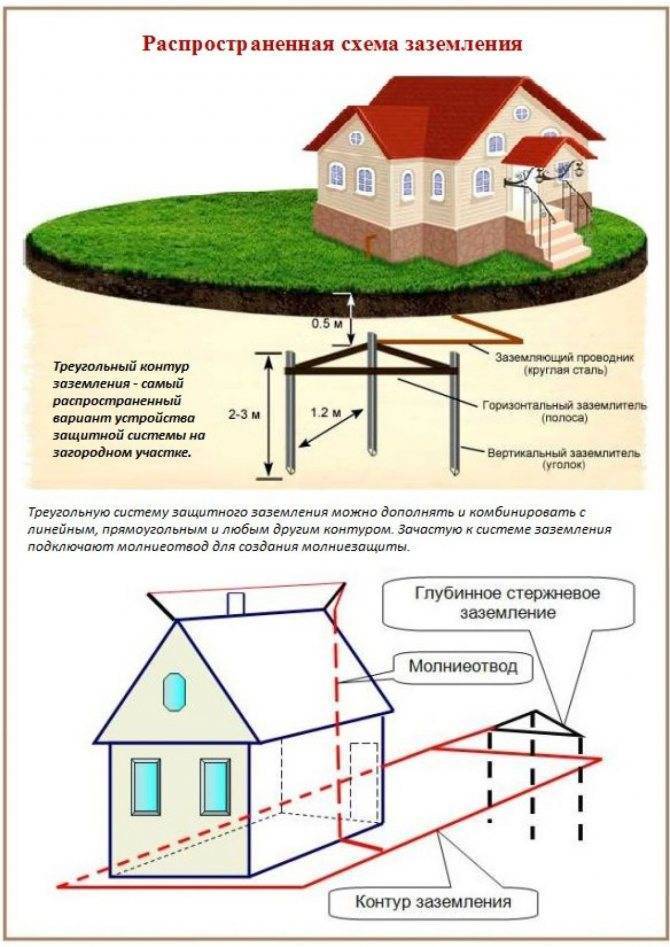

Общий вид

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

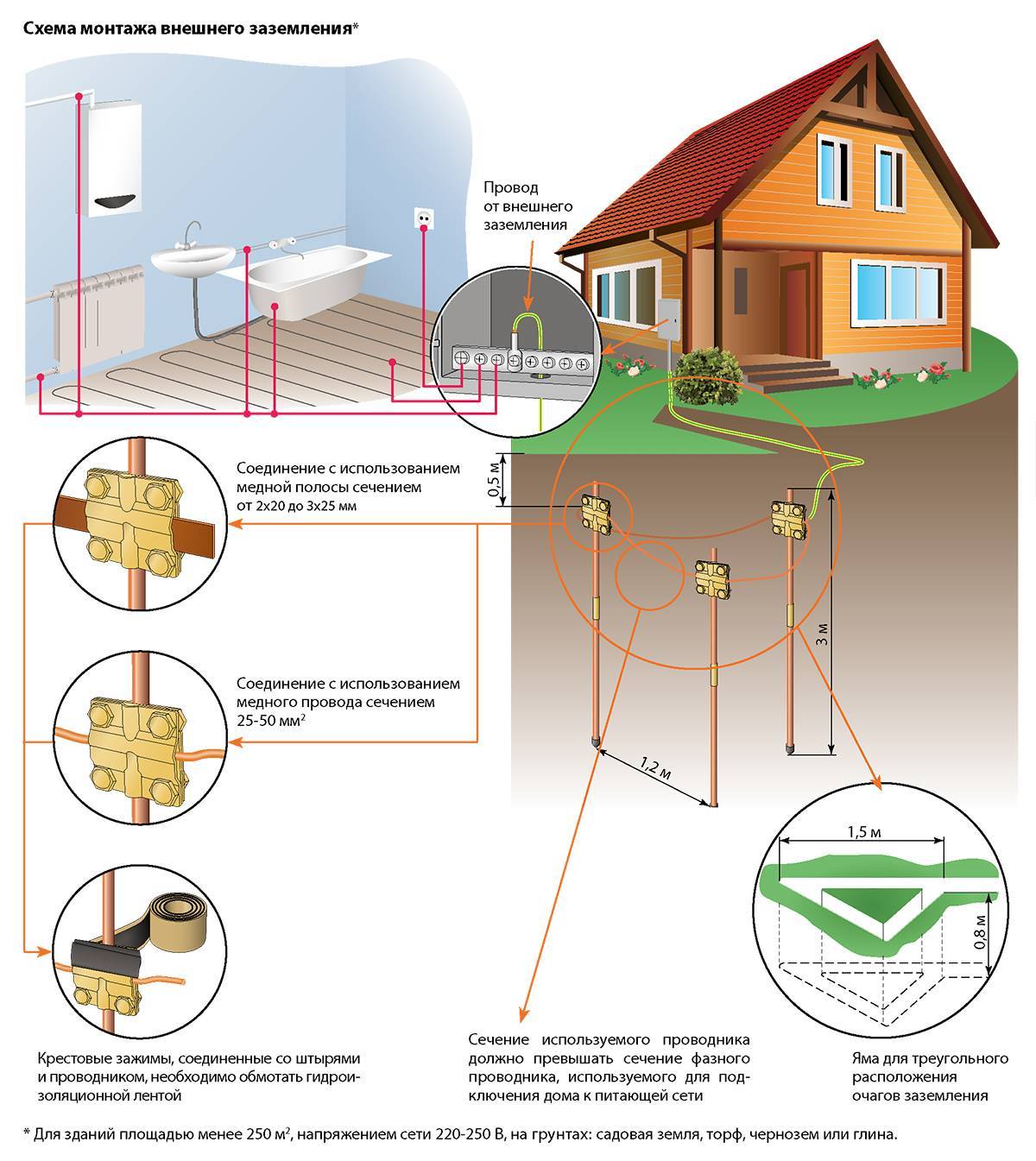

Контур заземления в частном доме своими руками

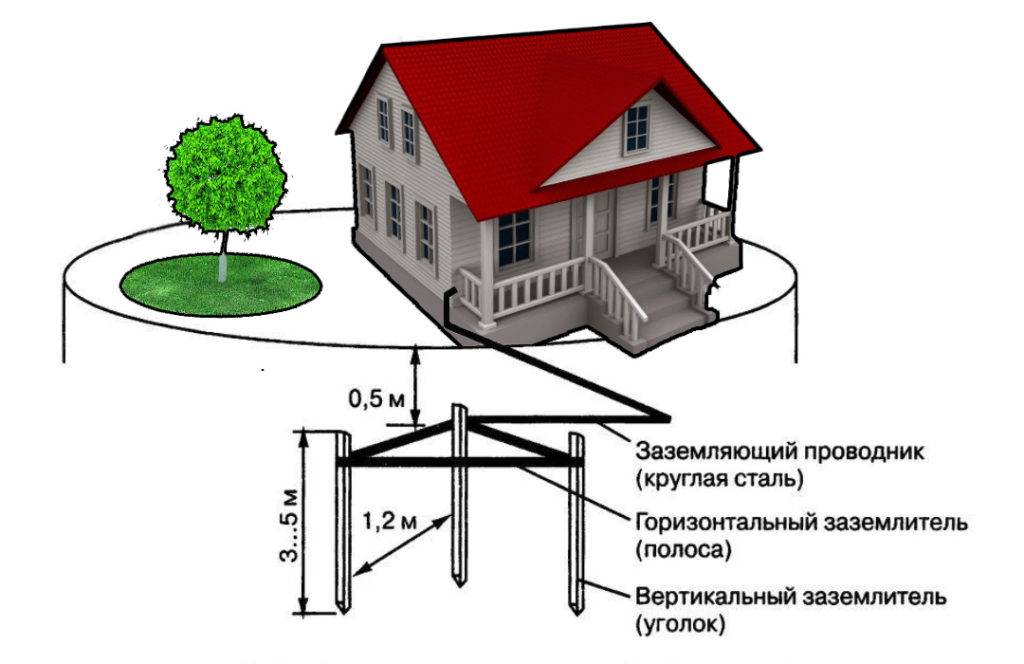

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.

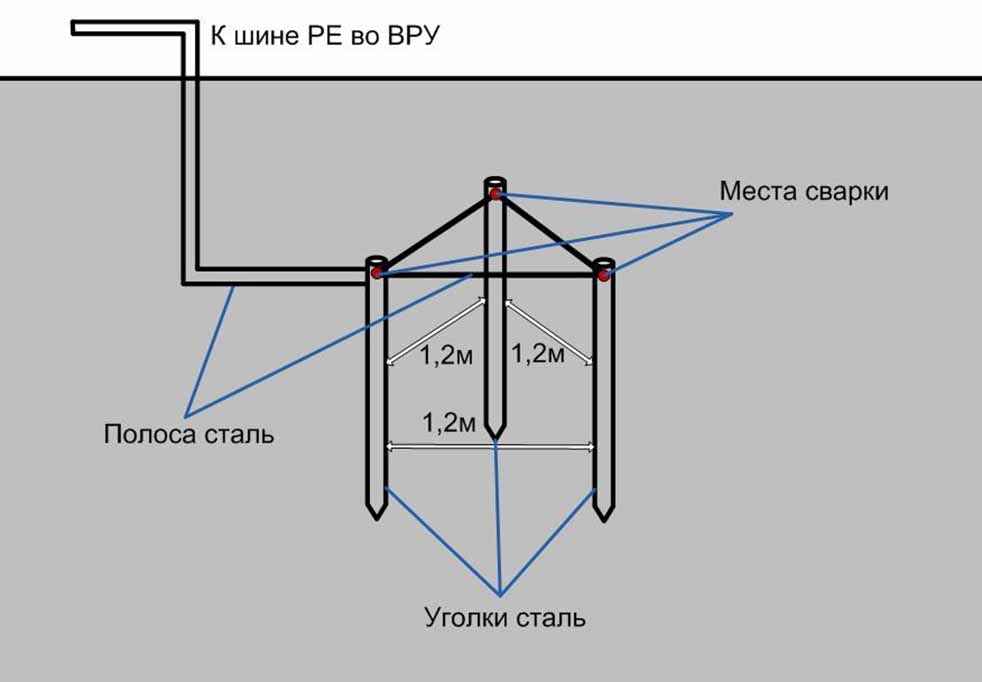

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см

Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Контур заземления ПУЭ нормы

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Монтаж заземления

1. Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
2. Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
3. Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
4. Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
5. Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Тестовые работы на работоспособность

После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.

Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	—
Песчаник, грунтовые воды не глубже 5 м	500	—
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• Ro – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Рэкв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Правила и требования ПУЭ

На любом жилом объекте, расположенном в городской черте и за ее пределами, согласно требованиям ПУЭ организуется специальная защита от опасных напряжений 220/380 Вольт. С этой целью на их территории устраиваются особые стальные конструкции, называемые заземляющими устройствами (ЗУ). Их основное назначение заключается в создании условий, гарантирующих защиту проживающих в доме людей от удара током.

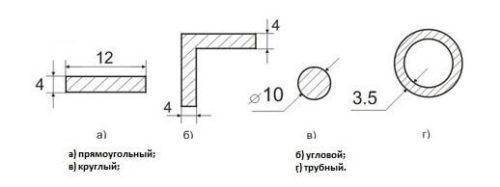

В соответствии с ПУЭ, глава 1.7., часть 1, п. 1.7.72 размеры металлических заготовок выбираются с учетом необходимости получения требуемого сопротивления растеканию тока в землю. Для различных элементов конструкции эти показатели могут различаться от образца к образцу. Однако минимальные их размеры должны соответствовать следующим нормативам:

• соединительная полоса между штырями не может иметь типоразмер менее 12х4 мм (сечение 48 мм2);
• сами штыри на основе уголков выбираются со сторонами 4х4 мм;
• при использовании круглого арматурного прутка сечение не должно быть менее 10 мм2;
• металлическая труба должна иметь толщину стенки порядка 3,5 мм.

При его обустройстве необходимо действовать в соответствии с положениями отраслевых стандартов, касающиеся эксплуатации имеющегося на объекте оборудования.

Распространенные ошибки при выполнении монтажных работ

Иногда случается ряд характерных ошибок, которые легко могут допустить люди, не являющиеся экспертами. Если вы будете знать о них, вы сможете избежать возможных ошибок. В список входят:

1. Защита электродов от влаги. Некоторые люди просто красят их, не понимая, что за счет слоя краски устраняется площадь полноценной взаимодействующей поверхности с грунтом и проводимость связи уменьшается. В итоге появится дефицит выходной мощности для заземлителя и системе будет сложно выполнять предусмотренную при проектировании функцию. С учетом вышесказанного момента элементы заземления запрещено красить;
2. Неудачная сварка. Стоит дорого, вы не хотите платить за аренду, и существует заблуждение, что соединительные штыри можно соединить болтами. Такие крепежи не будут оставаться электропроводящими дольше недели или двух. Коррозия станет причиной поломки;
3. Постарайтесь не перемещать наружные цепи как можно дальше от жилых зданий. Результатом является снижение мощности, так как общее суммарное сопротивление увеличилось. Это происходит потому, что токоотвод слишком велик и становится препятствием для движения тока до контура;
4. Экономия профилей и проводов. Недостаточные сечения будут работать до первого раза. Тогда провода или другие компоненты элементов контура просто перегорят и хорошо, если заземление справится со своей задачей. В следующий раз фатальное короткое замыкание неизбежно. Если в щите начинает подгорать ноль и бывает в такой ситуации автоматика сработать не успеет, то получаем пропажу нуля и как следствие сгорание домашних приборов вообще;
5. Применения алюминия. К этому решению прибегают во имя экономии. Обычно сердечники можно найти по принципу у кого что завалялось в гаражах, мастерских и складских помещениях. Но при соединении таких проводников пайка невозможна, а значит, коррозия со временем изнашивает цепь;
6.  Медь дорого, хотя медная пластина лучше проводит ток.

Как только вам покажется, что возникла проблема и заземление не работает, выясните, в чем дело. Решите проблему немедленно. Это единственный способ обеспечить безопасность вашего имущества и здоровье членов вашей семьи.

Именно по этой причине в частных домах происходят пожары, страдают люди и выходит из строя бытовая техника.

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

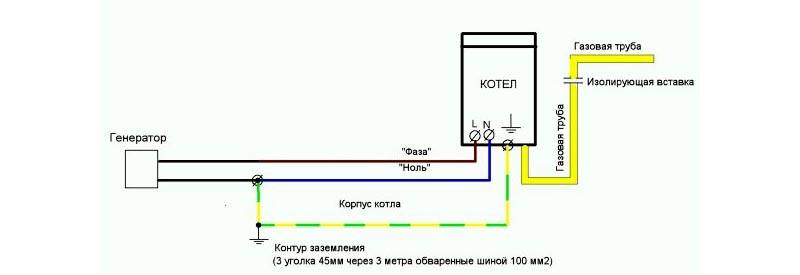

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

Заземляющий контур

Суть заземляющих работ – обезопасить человека при нарушении целостности электрической сети. Ток протекает от фазы к нолю, а при повреждении этой сети, ток устремляется к проводнику с наименьшим сопротивлением. Как правило, это металлические детали корпуса прибора, прикосновение к которым может привести к плачевным последствиям. Поэтому при наличии заземлении заряд уходит в землю.

В роли токоотвода выступает контур. Можно сделать контур заземления своими руками, достаточно соединить три электрода в цепь и закопать в землю на нужную глубину. Сопротивление контура должно быть не более 4 Ом.

Рассчитать параметры контура трудно, потому что надо знать следующие данные:

1. Сопротивление грунта;
2. Сопротивление материала проводников;
3. Размер проводников;
4. Глубина установки контура.

Так как расчеты эти сложно производить, и порой это может выполнить только профессионал, то можно пойти наиболее простым способом. Для этого надо сделать конструкцию заземляющего контура стандартного размера.  Три проводника, как правило, это металлический уголок сечением 1,5 см и размером 50х50мм, длиной 2-3 метра соединить горизонтальной лентой. Лента выполняется из стали 40х4мм. Расстояние между вертикальными проводниками должно быть 1,2 м. К этой конструкции подводится проводник тока из круглой стали. Когда все собрано, необходимо измерить сопротивление, если оно превышает 4 Ом, то возможны 2 варианта снижения сопротивления:

• увеличение длины электродов;
• увеличение количества электродов в этой замкнутой цепи.

Квартирное заземление

Электроснабжение жилых многоквартирных домов в СССР И РФ до 1997 г осуществлялось по схеме TN-C, с глухозаземленной нейтралью. Эта схема была абсолютно оправдана во времена небольшой насыщенности жилья электроприборами. Теперь же она имеет два существенных недостатка:

1. Ток в нейтрали сам является электропомехой, значит схема мало пригодна в качестве рабочего заземления.
2. Если на подстанции отгорает ноль, неизбежна серьезная авария. В квартирных розетках напряжение становится 380 В, из-за чего запитанные приборы взрываются, возгораются. И даже если этого не происходит, на металлических корпусах бытовой техники появляется напряжение в 220 В, и прикосновение к ним ведет к травмам со смертельным исходом.

Энергетики стараются держать ноль при любых обстоятельствах. Но остается актуальной проблема электромагнитной совместимости, поскольку отсутствует рабочее заземление. Именно поэтому новые СНиП и ПУЭ предписывают строителям запитывать новостройки по схеме TN-C-S, а также снабжать каждый дом контуром заземления. Что же касается защитного проводника, он разводится по квартирным розеткам стандарта «евро».

Чтобы узнать, имеется ли заземление на строении, достаточно заглянуть в домовой ЩВС (открыть его по первому требованию владельцев квартир обязан закрепленный за зданием электрик, осмотр производится также в его присутствии). Если от подстанции идут 5 кабельных жил, дом запитан по схеме TN-C-S, и ничего больше делать не нужно. Если же жил 4, работает схема TN-C, и нужно думать, как заземляться.

Важно

Самостоятельно сделать контур заземления для многоэтажки нереально. Потребуется разрешение от УК и ЖЭУ

Нужно будет сделать и утвердить проект. Также предстоит большой объем земляных работ на придомовой территории с привлечением спецтехники. Данный вопрос требует поквартирного решения. И оно заключается в защитном занулении и УЗО.
