Использование запорной арматуры в отоплении

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского

Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Обратный клапан

Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Смесительные узлы

Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с игольчатыми кранами. Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется. Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

Критерии выбора арматуры

Запорная регулирующая и предохранительная арматура подбирается по следующим параметрам:

• вид устройства;
• размеры арматуры;
• дополнительные критерии.

Виды устройств

Запорная арматура для отопления – это устройства, позволяющие перекрывать подачу теплоносителя системы. Самыми популярными видами являются:

шаровые краны. Внутри корпуса устройства располагается металлический шар со сквозным отверстием, который вращается при повороте ручки. Шаровые краны отличаются невысокой стоимостью, но при поломке устройства невозможно произвести его ремонт;

Запорный шаровой вентиль в разрезе

клапанные (штоковые) краны. Перекрытие потока происходит путем вращения управляющей ручки, которая опускает клапан в специальное седло. Стоимость устройств несколько выше, однако клапанный вентиль в случае поломки можно отремонтировать.

Кран с конусной системой перекрытия

Клапанный кран в отличие от шарового вентиля позволяет не только полностью перекрывать поток теплоносителя в системе, но и регулировать его количество.

Регулировочная арматура для отопительной системы включает в себя изделия следующих видов:

кран Маевского. Устройство предназначено для удаления воздуха из системы. Кран игольчатого типа предназначен для радиаторов отопления и устанавливается в боковой части устройства;

Устройство для удаления воздуха из системы отопления

обратный клапан. Устройство предназначено для предотвращения движения воды в системе в обратном направлении. Обратный клапан преимущественно устанавливается в частных домах, оборудованных отопительным котлом или в системах со сложной разводкой;

Устройство, предотвращающее обратный поток жидкости в системе

предохранительный клапан для трубопроводов – это специальная арматура, которая защищает систему от деформации в результате образования избыточного давления. Предохранительный клапан дополнительно оснащается манометром.

Устройство, защищающее систему от излишнего давления

Все виды регулировочной арматуры могут быть оснащены ручными или автоматическими системами управления.

Подбор арматуры по размерам

После того, как разобраны основные виды запорно-регулирующей арматуры и выбран наиболее подходящей для системы вариант, необходимо определиться с размерами устройства.

Основным размером, на который необходимо обращать особое внимание, является диаметр арматуры, который должен полностью соответствовать диаметру труб отопительной системы

Определение дополнительных параметров

Среди дополнительных критериев при подборе устройства можно выделить:

• материал изготовления крана;
• фирму-производителя.

Арматура для системы отопления может изготавливаться:

• из латуни;
• из бронзы;
• из нержавеющей стали;
• из силумина;
• из пластика.

Наиболее прочными считаются устройства, произведенные из латуни или бронзы. Эти материалы практически не подвержены коррозии и механическим повреждениям.

Стальные устройства и арматура из силумина отличаются невысокой стоимостью, но и небольшим сроком эксплуатации, так как материал изготовления является более мягким.

Пластиковые краны могут быть установлены только на аналогичные трубопроводы.

Среди наиболее популярных производителей арматуры, гарантирующих качество своей продукции, можно выделить:

• Valtec;
• Becool;
• Danfoss.

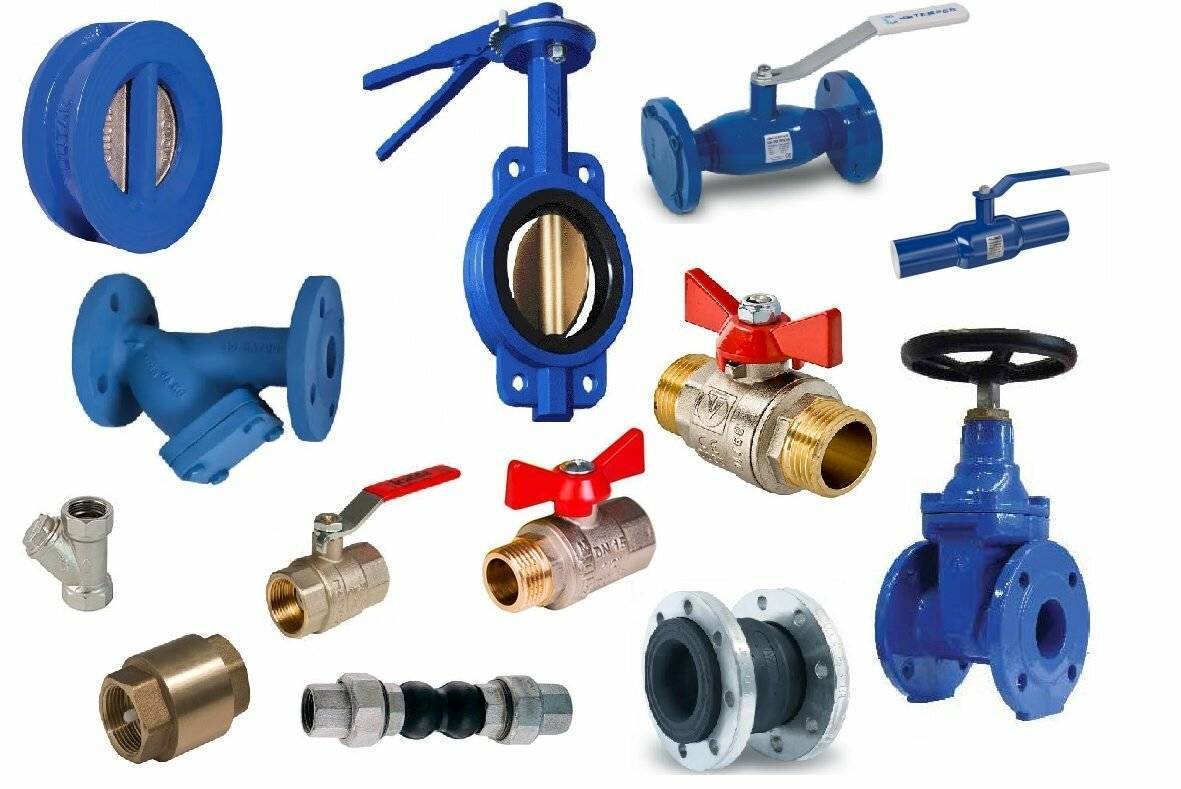

Типы

Запорная арматура на отопление делает эффективной работу всего оборудования, входящего в систему, в значительной степени экономит энергетические и материальные ресурсы. Она устанавливается между радиаторами или трубами и бывает нескольких типов:

• шаровые краны с различной резьбой;
• запорные клапаны;
• поворотные затворы;
• фланцы и фитинги;
• обратные клапаны;
• задвижки.

Краны шаровые

Для удобства подключения радиаторов системы отопления выбирают краны шаровые из латуни. Подобная запорно-регулирующая конструкция выпускается с внутренней резьбой, накидной гайкой, воздуховыпускным устройством и заглушкой. Последние две применяются в тех случаях, когда нужно удалить воздух из системы или, наоборот, запустить в нее. Шаровые краны используются также при монтаже манометра.

Подобные устройства оснащены полнопроходными шарами. В каждом из них установлена особая система, которая защищает корпус от повреждений при замерзании воды и противодействует распространению бактерий, появляющихся в результате застоя жидкости в трубопроводе.

Большинство моделей шаровых кранов снабжены уплотнительными кольцами, которые контактируют друг с другом, а не с поверхностью корпуса. Благодаря этому повышается износостойкость всего крана. Запорно-регулирующая деталь этого типа содержит на корпусе важные сведения, касающиеся ее монтажа.

Запорные клапаны

Для подключения или отключения отдельного радиатора (с целью его демонтажа или профилактики) в системе отопления без ее опорожнения используют запорные клапаны. Они бывают двух видов: прямые и угловые. Изготавливают такие устройства из латуни с покрытием из никеля.

Некоторые модели комплектуют спускным краном (также изготовленным из латуни), с его помощью удаляют воду из радиатора или заполняют его жидкостью.

Шланговая насадка такой конструкции может поворачиваться в любую сторону.

Затворы поворотные

Это запорно-регулирующая арматура, выполненная в форме диска. Элемент поворачивается вокруг оси, расположенной перпендикулярно или под углом к направлению движения теплоносителя. Поворотные затворы используются не только в отопительных системах, но и для водоснабжения.

Обратные клапаны

Подобные устройства используются для защиты системы от непредвиденных нагрузок, регулировки потока теплоносителя в трубопроводе. Они могут монтироваться в разных местах. Муфтовые клапаны из латуни имеют резьбу и прокладку, расположенную с входной стороны. Вся конструкция работает на пружине, которая держит шток. Он, в свою очередь, при некотором давлении утапливается, тем самым давая проход теплоносителю. Служит такое оборудование долго, стоит недорого.

Для подключения системы отопления используют обратные клапаны из латуни, с пружиной из нержавейки и пластиковым штоком. Устанавливают их в контур после циркуляционного насоса. Максимально допустимая температура для подобных механизмов — 120 °С.

Также такие элементы могут быть установлены на резервуары с высоким давлением.

Фланцы

Эти соединительные детали используют для подключения арматуры к трубам, соединения отдельных частей трубопровода, монтажа дополнительного оборудования. Выпускают их в форме диска или кольца с отверстиями. По форме они бывают плоские или воротниковые (с выступом, впадиной, шипом, пазом).

Изготавливаются из стали. Отличаются долговечностью, широким диапазоном температур, прекрасными противокоррозионными свойствами.

Фитинги

Фитинги – это соединительные элементы для трубопровода системы отопления. К ним относят:

• муфты (не изменяют направление трубопровода, имеют разные диаметры выходов);
• угольники (меняют направление на 45-90°);
• тройники (конструкции с 3 выходами для объединения труб различного диаметра под разными углами);
• крестовины (для 4 перпендикулярных друг другу труб или расположенных под определенным углом);
• заглушки (одеваются на конец трубы).

Задвижки

Конструкция этой детали включает в себя металлический корпус, управляющий рычаг, дисковый затвор. Подобный механизм снабжен запирающим элементом, расположенным перпендикулярно потоку теплоносителя. Регулирующая функция этого элемента не предусмотрена. Он работает в 2 положениях: «открыто» или «закрыто».

Сечение задвижек почти совпадает с диаметром труб. Такие элементы отличаются простотой конструкции, малым уровнем гидравлического сопротивления. Применять их особенно выгодно в магистральных трубопроводах.

На сегодняшний день все чаще для отопительных систем выбирают пластиковые и металлопластиковые трубы, соответственно, с ними используют полипропиленовую арматуру для радиаторов отопления. Она ставится на каждый элемент системы отдельно.

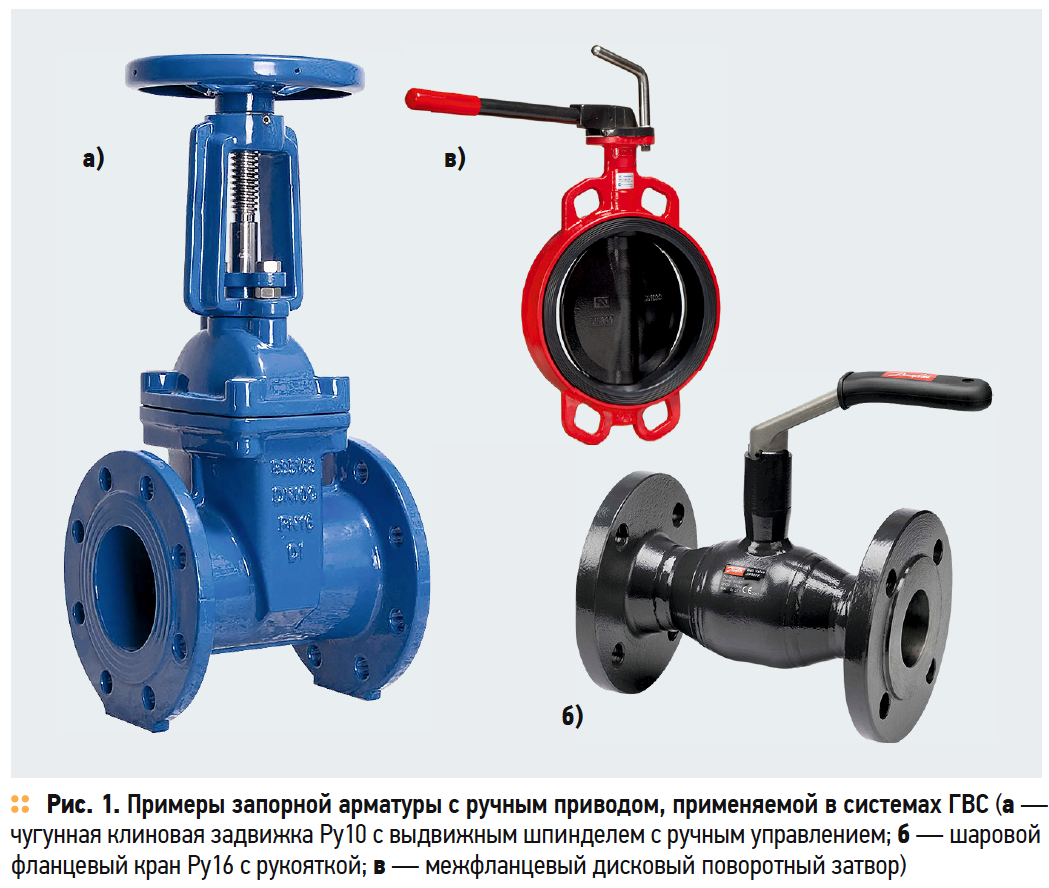

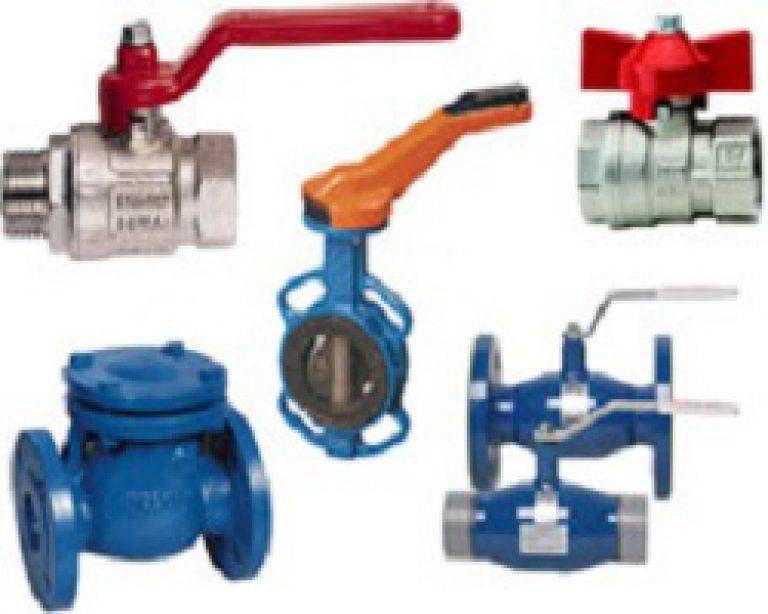

Виды запорной арматуры для отопительных систем

В отопительных системах часто используется запорная арматура, которая контролирует подачу и отключение теплоносителя. Существует несколько различных видов запорной арматуры, каждый из которых имеет свои особенности и применение.

Одним из наиболее распространенных типов запорной арматуры является задвижка. Она представляет собой плоский металлический диск, который может закрывать или открывать поток теплоносителя. Задвижка может быть ручной или автоматической. Ручные задвижки обычно устанавливаются в местах, где требуется ручное регулирование потока – на радиаторах или на магистральных трубопроводах. Автоматические задвижки контролируются с помощью системы управления и используются в главных контурных трубопроводах системы отопления.

Вторым видом запорной арматуры является шаровый кран. Он состоит из шарика с отверстием, которое может быть закрыто или открыто вращением. Шаровые краны используются в отопительных системах для отключения теплоносителя в случае необходимости. Они обладают высокой пропускной способностью и надежностью, поэтому широко применяются в системах отопления.

Третьим видом запорной арматуры является клапан. Клапаны используются для регулирования потока теплоносителя и поддержания заданной температуры в системе отопления. Они могут быть ручными или автоматическими и имеют различные конструкции, такие как шаровые, радиальные и др. Клапаны обеспечивают точное и надежное управление потоком теплоносителя в системе отопления.

Также существуют другие виды запорной арматуры, такие как затворы, задвижки с электроприводом и термостатические смесительные устройства. Каждый вид запорной арматуры имеет свои преимущества и назначение, и выбор конкретного типа осуществляется с учетом особенностей системы отопления и требований заказчика.

Запорные краны и отсекающая арматура

Запорная и отсекающая арматура выполняет несколько важных функций:

• помогает отсечь поврежденный или засоренный участок тепловой магистрали без ущерба для дальнейшей работы системы;
• краны запорной арматуры помогают регулировать проходимость воды в теплотрассе и сбрасывать воздушные пробки.

Задвижка

Задвижка — вид запорной арматуры, при помощи которого можно остановить движение теплоносителя в системе. В конструкции задвижки предусмотрен элемент, расположенный перпендикулярно направлению потока теплоносителя. С помощью регулирующего механизма можно увеличивать или уменьшать зазор в задвижке, тем самым влияя на скорость движения вод в системе. Фланцевые и муфтовые шаровые краны

Свое название этот вид запорной арматуры получил из-за формы клапана. Чаще всего эта деталь имеет форму шара, в котором имеется сквозное отверстие. В качестве запорного механизма в систему отопления врезаются краны с прямым отверстием. Поворачивая рычаг, мы меняем расположение шара, тем самым открывая или закрывая путь потоку теплоносителя.

Шаровые краны делятся на полнопроходные и стандартные. Вентили стандартной комплектации пропускают, не задерживая, до 80% потока воды в системе. Полнопроходной шаровый кран имеет практически стопроцентную пропускную способность, поэтому для радиаторов следует выбрать именно этот вариант

Также следует обратить внимание на другую особенность конструкции шарового вентиля

Фланцевые

Фланцевые устройства могут работать только в двух положениях – открыто или закрыто. Такая конструкция не сможет обеспечить половинчатую проходимость потока воды в системе, поэтому для радиаторов шаровые краны не подходят. Зато они прекрасно справляются с напором воды внутри трубопровода.

Поэтому фланцевые шаровые краны устанавливают только на трубопроводах. Благодаря простой и эффективной конструкции такие краны просты в использовании и долговечны.

Муфтовые

Муфтовые шаровые краны имеют по краям резьбу, которая обеспечивает этому устройству надежную фиксацию. Такой кран способен пропускать через себя жидкость и регулировать ее поток. Таким образом, муфтовые краны оптимально подходят для установки на радиатор.

При покупке этого устройства следует внимательно ознакомиться с его техническими характеристиками. Как правило, эта информация содержится в документации завода-изготовителя.

Материал и тип соединения

Запорная арматура может изготавливаться из различных материалов. Корпуса современных кранов могут быть выполнены из стали, бронзы или латуни, встречаются также и полимерные вентили. В классической системе отопления трубы и батареи выполнены из металла, поэтому в такую теплотрассу ставят латунные или бронзовые вентили.

Следует обратить внимание и на вид труб в трубопроводе. В каждом отдельном случае определяют наиболее подходящий тип соединения – с накидными или обжимными гайками, с внутренней или наружной резьбой

Большое внимание уделяется герметичности перекрытия потока теплоносителя в системе. Для этого устанавливают специальные прокладки, а металлические шары в кране шлифуют, добиваясь абсолютной гладкости. Чем ровнее будет поверхность шара, тем плотнее он будет приживаться к внутренней поверхности, тем меньше вероятность протечки

Чем ровнее будет поверхность шара, тем плотнее он будет приживаться к внутренней поверхности, тем меньше вероятность протечки.

Монтаж кранов

Схема установки зависит от вида выбранной запорно-регулировочной арматуры.

Процесс установки крана

Наиболее распространены следующие варианты монтажа :

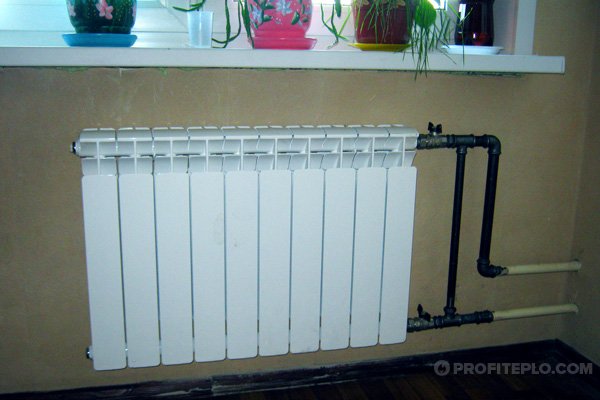

1. В однотрубной системе центральной теплосети между радиатором и байпасом ставят 2 шаровых крана – на входящую и выходящую трубу. Это дает возможность оставить его заполненным при сливе теплоносителя из системы в период ремонта сети, отключать или демонтировать батарею для окрашивания, очистки, замены.
2. В автономной двухтрубной системе на подающую трубу ставят термостатический клапан, а на обратную трубу – балансировочный вентиль, который будет отвечать за поддержание нормального рабочего давления.
3. В автономной однотрубной системе на подающую трубу можно установить шаровой кран, а на обратную – регулировочный вентиль. Если у вентиля есть функция отсекания потока теплоносителя, второй шаровой кран на батарею отопления не требуется.

Монтаж шаровых кранов

Шаровые краны, которые устанавливаются на радиатор отопления, имеет два рабочих положения: «открыто» и «закрыто». Частично перекрывать поток теплоносителя, используя данный вид арматуры, запрещается. В результате неправильной эксплуатации устройство может выйти из строя и начать подтекать.

Устройство может иметь прямой или угловой вариант исполнения – выбор зависит от компоновки системы. Если между отсечной арматурой и радиатором не предусмотрена установка регуляторов, шаровой кран допускается ставить непосредственно на отопительный прибор, используя сгон – специальную дополнительную часть.

Перед установкой убедитесь, что параметры устройства (рабочее давление, максимально допустимая температура среды) соответствуют характеристикам отопительной системы. На корпусе крана обозначается направление потока – монтаж осуществляется в соответствии с меткой.

Разобравшись, какие лучше краны для радиаторов отопления использовать, можно подобрать запорно-регулирующую арматуру с оптимальными параметрами для автономной системы в своем доме. На выбор влияют конкретные условия использования, требования к системе, финансовые возможности.

Если регулирование приборов отопления не требуется, достаточно установить запорную арматуру. Балансировка системы с постоянной температурой теплоносителя требует монтажа соответствующих клапанов или простых механических вентилей, чтобы отрегулировать поток на разных участках контура. При желании обеспечить индивидуальный температурный режим для каждого из помещений, не обойтись без термостатических вентилей – полуавтоматических или автоматических. Вложения в соответствующую регулировочную арматуру в дальнейшем окупятся за счет экономии энергоносителя.

Нужно ли расширительный бак “ставить” на вентиль?

Решать вам, но нужно иметь ввиду, что бак является, как бы тупиковым, а не проходным элементом системы и откручивается довольно просто. Другое дело, что для замены бака придется слить всю систему выше бака. Но нужно иметь ввиду, что оставлять систему без расширительного бака тоже очень и очень опасно. Тогда от неконтролируемого роста давления мы будем защищены одним только аварийным клапаном и нужно быть точно уверенным, что этот клапан работает. С баком связан еще один нюанс. Бак, возможно, придется подкачивать. Очевидно, что подкачивать его нужно в тот момент, когда он отключен от воды. Если ваш бак отличается тем, что сдувается довольно часто, установить бак на вентиль будет очень хорошей идеей!

А как понять, что бак сдулся?Очевидно, если из аварийного клапана потекла вода или давление зашкалило за 1.5 атмосферы (давление срабатывания клапана). При этом нужно срочно выключить нагрев, спустить лишнюю воду в ведро, бак надо срочно подкачать, а клапан либо заменить, либо обслужить.

Элеваторный узел

В многоквартирных домах на входе и выходе из элеваторного узла системы отопления. как правило, монтируют задвижки. В их корпусе имеется два кольца из устойчивой к коррозии стали, которые опоясывают проход для теплоносителя (зеркала). Еще пара зеркал располагается на поверхности задвижки – ее подвижной части.

Когда заслонка находится в нижнем положении и опускается, она перекрывает движение воды, а вот, если она переходит в верхнее расположение, то выходит за пределы циркулирующего потока. Для закрытия задвижки потребителю нужно вращать штурвал, который приводит в движение шток, имеющий винтовую нарезку. Обеспечить герметичность поможет сальник, набитый вокруг штока. Для отопления и горячей воды изделие должно быть графитовым. Данному устройству нет альтернативы при диаметре трубы от 50 миллиметров. Необходимо определить, какие лучше краны для радиаторов отопления.

При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:

• необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
• через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
• в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.

Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:

• практичностью;
• долговечностью;
• надежным удержанием жидкости;
• отсутствием потребности в обслуживании.

Специалисты-сантехники не рекомендуют приобретать и устанавливать винтовой вентиль на батарею отопления или такие же изделия любого другого типа.

У них есть существенные недостатки конструкционного решения:

• сальник потребуется набивать периодически, если нет желания мириться с постоянной течью по штоку. Когда заменить вентиль или набить сальник сложно, то для устранения протечки вентиль нужно открыть до отказа с небольшим усилием. Течь прекратится благодаря тому, что резьба на штоке прижмет сальник:
• резиновые прокладки для элементов отопительных конструкций имеют ограниченный срок годности. Вентиль для радиатора отопления с плоскими латунными клапанами по истечению определенного времени не держат воду по причине появления отложений на клапане и седле. Эти же запорные элементы с клиновидными клапанами из латуни после закрытия их с усилием часто заклинивает в седле;
• все винтовые вентили устанавливают только по ходу воды. Для ориентировки на корпусе многих изделий изображают указатель – стрелку. Монтаж вентиля против водяного притока непременно завершится тем, что клапан оторвет и тогда воду перекроет намертво.

С работой клапана связана еще одна нежелательная перспектива – возможность гидроудара, если вентиль не полностью закрыт и в потоке воды возникает турбулентность, периодически перекрывающая седло. Гидроудары – это кратковременные скачки давления, в результате которых разрушаются самые слабые участки отопительного контура.

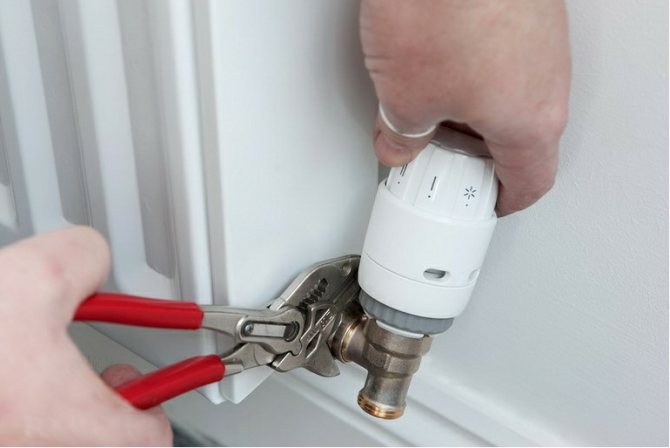

Монтаж запорно-регулирующей арматуры своими руками

Здесь мы расскажем о том, как при монтаже радиаторов установить автоматические регуляторы своими руками. Эта работа требует некоторых навыков, но вполне доступна и начинающему домашнему мастеру.

Необходимые инструменты и оборудование

Особых инструментов для монтажа термоголовок не требуется. Вам понадобятся: пара разводных ключей, лента ФУМ (прокладки имеются в комплекте с терморегулятором), собственно терморегулятор.

Для пайки МРН потребуются: ножницы для резки пластиковых труб, устройство для пайки пластиковых труб и фитинги — МРН, уголок 90°…

Порядок монтажа

Порядок действий при монтаже:

• слить воду из радиатора, отсоединить от системы. Если у вас однотрубная система теплоснабжения и подключения радиаторов и работа выполняется в отопительный сезон, то следует установить байпас;
• терморегулятор вкручивается в ту пробку, через которую в радиатор подается теплоноситель, и замещает кран для подключения батареи;
• стрелка на корпуса регулятора должна совпадать с направление тока воды в системе отопления;
• радиатор устанавливается на место – вместо крана для подключения батареи необходимо припаять к системе отопления МРН и уголок (отвод);
• радиатор заполняется водой, проверяется на герметичность, стравливается воздух через краник Маевского;
• проводится настройка терморегулятора.

Шаровой кран

Это наиболее известный вид запорной арматуры. Внутри него есть гладкий шар, имеющий сквозное отверстие и способный поворачиваться на 90°С, таким образом, регулируя поток воды в трубе, перекрывать или открывать ее. Конструкция механизма обеспечивает ему минимальное сопротивление потоку в открытом состоянии. Он предназначен для работы в положении «полностью открыто» или «полностью закрыто», для быстрого перекрытия воды или, в некоторых случаях, ее слива. Промежуточные положения возможны, но запрещены.

Материалом для этих механизмов будут никелированная латунь и нержавеющая сталь, для металлопластиковых систем используются также и полимерные материалы. На рынке есть дорогие и качественные краны марок Danfoss, Giacomini, Bugatti. Для ограниченных финансовых возможностей предлагаются китайские и турецкие Valtec, Fado. Хорошее качество при низкой цене предлагает китайская AGUA-WORID.

Самый распространенный вид кранов — вентиль. Позволяет регулировать напор. Канал для потока внутри него перпендикулярный потоку жидкости в трубах подводки. Монтаж должен осуществляться с тщательным учетом маркировки, чтобы вода шла только в одном направлении.

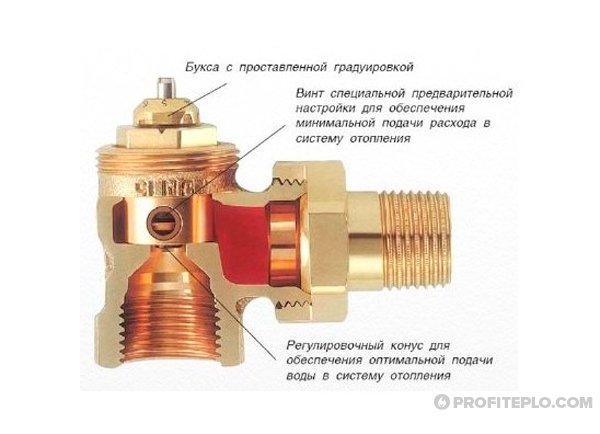

Для отопительных систем есть вентили с коническим клапаном. Они наиболее эффективны для таких условий. Полностью открытый, он пропускает максимальное количество жидкости, что делает тепловую отдачу батареи эффективнее. Механизм позволяет уменьшать поток теплоносителя и снижать теплоотдачу, если помещение чересчур прогрето и, таким образом, контролировать температуру.

Есть такие их виды:

• регулировочные (прямые и угловые). Имеют ручное управление. Применяются в автономном отоплении. Ними нельзя точно отрегулировать теплоотдачу в связи с отсутствием шкалы и датчика определения температуры;
• оснащенные термоголовкой. Их конструкция позволяет блокировать или ограничивать повышение температуры посредством ручного или автоматического управления. Устанавливают на двух- и однотрубные системы. Регулировка осуществляется просто – необходимая температура устанавливается вручную с помощью ограничительного кольца;
• с терморегулятором. Устанавливается перед батареей. Поступление теплоносителя контролируется краном, смонтированным перед терморегулятором.

Вентильных кранов из пластика нет, они производятся из латуни, стали или комбинации этих материалов.

Виды кранов для батарей

Для установки на батарее предназначаются :

• запорная арматура для радиаторов (шаровые краны полуоборотные);
• воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
• балансировочные вентили для радиаторов;
• регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
• краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

• по материалу изготовления корпуса (латунь, силумин, полипропилен);
• по конструкции (прямой и угловой);
• по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.
