Принцип работы элеваторного узла в системе отопления

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

• 1- подающий (подводит горячую воду к дому);
• 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

• 95(90)/70 0С;
• 130/70 0С;
• 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

• Работает в качестве циркуляционного насоса;
• Выполняет функцию смешивания;

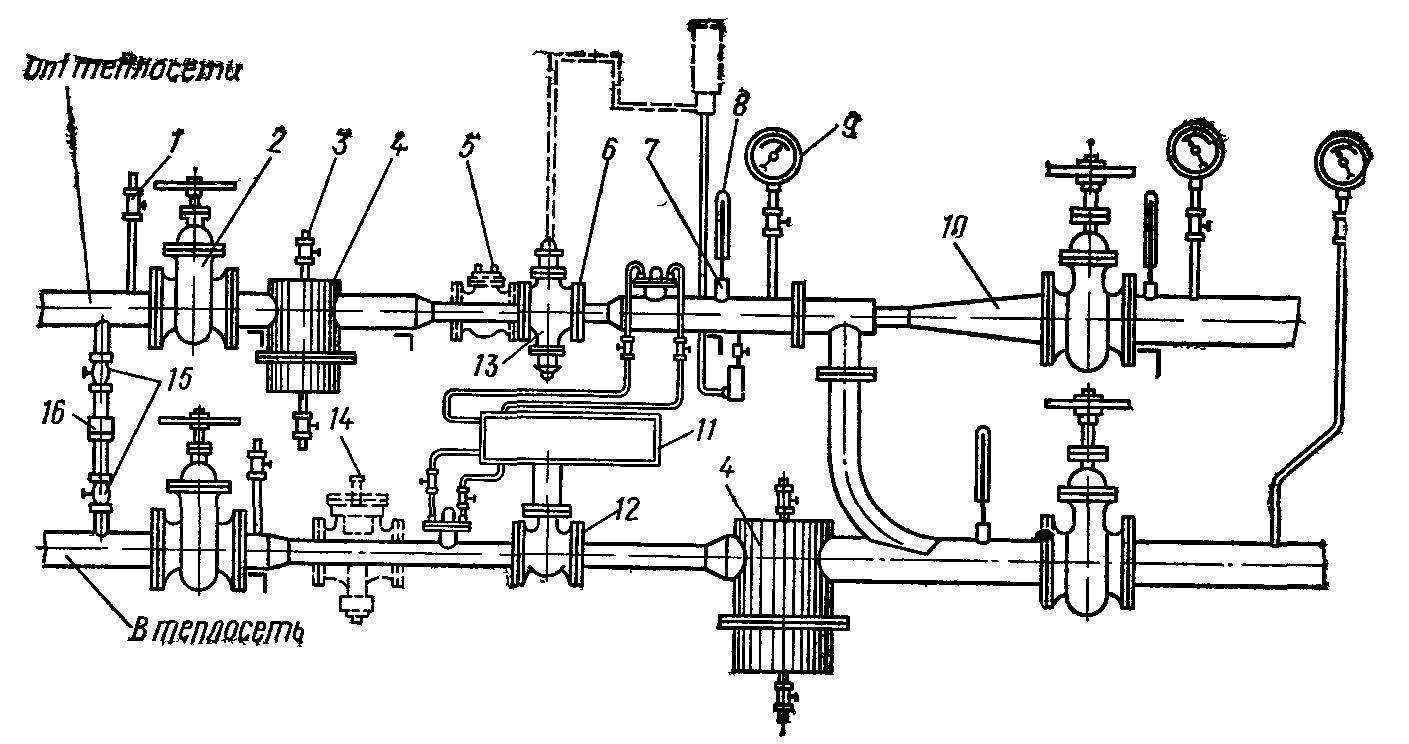

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

• Отсутствует возможность регулирования температуры воды на выходе;
• Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
• Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

• Струйный элеватор;
• Сопло;
• Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Нужен ли элеватор в отопительной системе?

Элеватор представляет собой водоструйный насос, который за счет перепада давления увеличивает прокачку теплоносителя во внутренней отопительной системе. То есть берет определенное количество воды из магистральной сети, разбавляет ее обратной охлажденной водой из местной системы отопления и направляет опять для обогрева квартир в радиаторы отопления.

Теперь посмотрим, что может случиться с нашим отоплением без этого нужного прибора. Если в отопительную систему будет поступать вода свыше 130 градусов, то в квартирах, которые находятся в начале отопительной системы, будет очень жарко, а в квартирах, которые располагаются чуть дальше, установится стабильно низкая температура.

Из всего этого можно сделать вывод, что элеваторный узел для нашей системы отопления жизненно необходим.

Сегодня невозможно представить свою жизнь без отопления. Еще в прошлом столетии самым популярным было печное.

В наше время его используют не многие. Самым . Весь воздух поднимается вверх, и, таким образом, пол не обогревается.

Технический прогресс продвинулся далеко вперед. И теперь самым выгодным и популярным является система водяного отопления. Безусловно, для обеспечения комфорта в доме, тепло имеет огромное значение.

В не зависимости от того квартира это, или частный дом. Однако нужно помнить, что вид обогрева зависит именно от типа и категории жилища. В частных домах устанавливают индивидуальное отопление.

Но большинство жителей квартир все еще пользуются услугами централизованной отопительной системы, которая требует не меньшего внимания.

Элеваторный узел является одним из главных составляющих системы. Однако не многие знают о том, какие функции он выполняет. Давайте рассмотрим его функциональное предназначение.

Что такое элеваторный узел?

Элеваторный узел. Нажмите на фото для увеличения.

Самый простой способ узнать, что представляет собой элеваторный узел – это спуститься в подвал любого многоэтажного дома. Среди различных деталей системы отопления можно будет увидеть и элеватор системы.

Существует 2 трубопровода, с помощью которых производится подача тепла в дом – подающий и обратный. По первому трубопроводу поступает горячая вода в дом. А с помощью второго трубопровода в котельную попадает уже холодная вода из системы. Тепловая камера осуществляет подачу горячей воды в подвал здания. На входе обязательно должна быть установлена запорная арматура (это может быть как простая задвижка, так и шаровые стальные краны).

Схема элеваторного узла (или же схема теплового узла) очень проста: подающий теплопровод, обратный теплопровод, задвижки, водомер, грязевики, термометры и манометры, сам элеватор и нагревательные приборы.

Температура теплоносителя определяет его дальнейшую работу. Существует 3 основных уровня тепла:

• 150/70оС;
• 130/70оС;
• 95/70оС (или 90/70оС).

Выбор уровня тепла зависит от места проживания. Например, для Москвы достаточно будет установить подачу 130 градусов, а обратную подачу 70 градусов. А для Иркутска уже понадобится график 150/70оС. От установленного режима зависит число максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха на улице, котельная может работать и при температурах 70/54оС. Это делается для того, чтобы помещения не перегревались, и в них было комфортно находиться. Тепловые сети и котельные в таком случае будут работать по максимуму. Стоит отметить, что наиболее высокая производительность котельных агрегатов получается именно при максимальной нагрузке.

Узел в подвале многоквартирного дома. Нажмите на фото для увеличения.

Если температура теплоносителя 95 или 90 градусов, то нужно только распределить тепло по всей системе отопления. Например, можно воспользоваться коллектором с балансировочными кранами.

Если же температура выходит за пределы 95 градусов, то нагрев нужно делать меньшим, поскольку нельзя запускать такую воду в отопительную систему. Именно в этом и заключается основная функция элеваторного узла.

Другие варианты тепловых узлов

Усовершенствованный смесительный узел

Отталкиваясь от основного принципа работы элеваторного узла системы отопления, были разработаны альтернативные способы поддержания нужного уровня температуры в трубах для пользователей. Их отличие от традиционной схемы заключается в наличии сложной электронной системы управления.

Первое, на что обратили внимание разработчики этого узла – оптимальный расход горячей воды. Поэтому на входном патрубке обязательно устанавливается счетчик тепловой энергии. Он дает возможность не только увидеть объем поступившего в систему дома теплоносителя, но и может автоматически подсчитывать его стоимость и передавать данные в управляющую компанию

Он дает возможность не только увидеть объем поступившего в систему дома теплоносителя, но и может автоматически подсчитывать его стоимость и передавать данные в управляющую компанию.

Установленные насосы позволяют контролировать скорость прохождения теплоносителя по трубам. Это необходимо для уменьшения погрешности при смешивании потоков жидкости в сопле. Для этого на входную и обратную трубы монтируют температурные датчики. Если уровень нагрева воды меньше заданного — насос на обратной прекращает свою работу. Для увеличения объема горячего теплоносителя активируется соответствующее насосное оборудование.

• Зависимость от электропитания. Аварийный источник электричества может работать лишь незначительное время. Для защиты от перепада напряжения необходима установка конденсационного выпрямителя;
• При увеличении сложности системы повышается вероятность выхода ее из строя. Достаточно одному из датчиков выйти из строя — параметры оптимального смешивания изменятся.

Несмотря на эти факторы, популярность новых систем связана с их удобством эксплуатации и значительной экономии средств на отопление. Именно поэтому усовершенствованные элеваторные узлы для системы центрального отопления будут пользоваться спросом.

Что же касается первичных расходов на закупку оборудования и монтаж – эти капиталовложения возвращаются в виде сэкономленных средств на оплату отопления в течение 3-5 лет. Но при условии, что проектированием и установкой занимаются профессиональные и честные компании.

Источники

• https://teplo.guru/sistemy/elevatornyiy-uzel.html
• https://kaminguru.com/sistema-otoplenija/ustrojstvo-jelevatornogo-uzla.html
• https://cotlix.com/elevator-otopleniya
• https://msklimat.ru/elevatornyj-uzel-sistemy-otopleniya-shema.html
• https://teplospec.com/tsentralnoe-otoplenie/printsip-raboty-i-skhema-elevatornogo-uzla-otopleniya-osobennosti-ekspluatatsii.html
• https://www.tproekt.com/cto-takoe-elevatornyj-uzel-sistemy-otoplenia/
• http://teplosten24.ru/printsip-raboty-elevatornogo-uzla-sistemy-otopleniya.html

Схемы подключения

Теплоузел используется в системах с различными параметрами, где для устойчивой работы применяются специальные схемы подключения элеваторного узла, требующие использования дополнительного оборудования.

Схема теплоузла с регулятором расхода воды

Регулятор расхода воды требует ручной коррекции для поддержания нужной температуры

Основной фактор, позволяющий регулирование температуры теплопотока системы отопления, – расход воды. Измерение этого показателя вызывает колебания теплоносителя в приборах и делает работу системы отопления нестабильной.

Для устранения таких явлений в системе перед элеваторным узлом монтируется регулятор, обеспечивающий постоянство расхода теплоносителя.

Такая схема крайне важна в домах с горячим водоснабжением, где существуют периоды активного водозабора из системы (утро, вечер, выходные и т.д.).

Недостаток – при снижении температуры водящего теплопотока схема не эффективна.

Схема теплового узла отопления с регулирующим элеватор соплом

Возможность мобильно регулировать пропускную способность сопла позволяет поддерживать постоянными показатели теплоносителя на выходе при изменениях температуры в магистральном трубопроводе.

Регулировка соплом эффективна только при полной автоматизации процесса с привлечением дополнительного оборудования:

• термодатчик;
• манометр;
• сервопривод и др.

Подобные схемы не находят широкого применения из-за требований к высокому давлению в системе, в разы увеличивающейся нагрузке на сопло и высокой стоимости.

Новости СМИ2

Схема элеваторного узла с регулирующим насосом

Схема с регулирующим циркуляционным насосом

Такая схема подключения используется в автономных системах отопления частных домов. Она позволяет механизму узла нормально функционировать при недостаточном давлении в теплосети (меньше 2 бар между входом и обраткой).

Монтируется перемычка между прямым теплопроводом и обраткой, на которую устанавливается насос, обязательно использование терморегулятора.

Что такое элеваторный узел?

Элеваторный узел системы отопления – это устройство определенного типа, выполняющее функции инжекционного или водоструйного насоса. Основные задачи – повышение давления внутри отопительной системы, увеличение прокачки теплоносителя по сети, повышение роста объема.

Прочный тепловой узел может транспортировать значительно перегретый теплоноситель, что выгодно с экономической стороны. Например, одна тонна воды, нагретая до +150 С, содержит намного больше тепловой энергии, чем тот же объем с показателями +90 С. Применение теплового узла обеспечивает быстрое перемещение носителя по системе, при этом без обращения жидкой субстанции в пар – свойство объясняется постоянно поддерживаемым давлением, которое удерживает носитель в агрегатном жидком состоянии.

Принцип работы и схема узла

Алгоритм работы элеваторной перемычки:

1. Нагретый теплоноситель проходит через патрубок в направлении сопла, затем под давлением течение ускоряется и запускается эффект водоструйного насоса. Поэтому пока вода проходит через сопло, обеспечивается циркуляция носителя в системе.
2. В момент прохода жидкости через смесительную камеру уровень напора снижается до нормального и струя, попадая в диффузор, обеспечивает разрежение в камере смешивания. По эффекту эжекции теплоноситель с повышенным показателем давления увлекает через перемычку воду, которая возвращается из сети отопления.
3. Перемешивание охлажденного и нагретого потока происходит в камере элеватора отопления, поэтому при выходе из диффузора температура потока снижается до +95 С.

Рассмотрев, что такое тепловой узел в многоквартирном доме, принцип работы элеватора, следует знать, что для нормальной функциональности агрегата важно обеспечить должный перепад давлений в магистрали и обратной линии. Разница показателей нужна для преодоления гидравлического сопротивления отопительной системы в доме и самого прибора

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами

Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

Внешне элеватор выглядит как крупный тройник из металлических труб, оснащенный на концах соединительными фланцами. Но если смотреть на чертеж, то устройство элеватора теплового узла изнутри более сложное:

• левый патрубок выглядит как сопло, сужающееся до расчетного диаметра;
• сразу за соплом находится цилиндр смесительной камеры;
• присоединение обратной магистрали достигается за счет нижнего патрубка;
• патрубок справа представляет собой диффузор с расширением, который направляет горячую воду в отопительную систему.

Подробная схема элеваторного узла отопления необходима при подключении системы. Соединение осуществляется так: левый патрубок – к подающей магистрали центральной сети, нижний – к трубопроводу с подачей обратного потока. Отсекающие задвижки нужно ставить с обеих сторон, дополняя их сетчатым фильтром, который нужен для отсеивания крупных частиц и вкраплений. Также конструкция теплового пункта дополняется манометрами, термометрами и счетчиками учета тепла.

Преимущества и недостатки теплового узла

Несмотря на моральную устарелость оборудования, простота конструкции и невысокая стоимость объясняют востребованность элеватора отопления. Прибор не нужно подключать к электросети, он работает энергонезависимо. Многие пользователи утверждают, что схема нерациональна и при низком КПД (до 30%) прибора, следует снизить нагрев теплоносителя, отказавшись от узла.

Но если убрать элеватор отопления, то диаметр труб магистрали придется значительно увеличить, чтобы обеспечить нормальное течение теплоносителя с пониженной температурой, а это приведет к дополнительным расходам. Поэтому отказываться от струйного насоса преждевременно.

К недостаткам относят невозможность управления температурой воды, но при использовании приборов с регулировкой диаметра сопла минус нивелируется. Регулировка сопла поможет управлять скоростью подаваемого теплоносителя, изменять параметры разрежения в камере смесителя и, как следствие, контролировать температуру подачи воды.

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
2. Накопление и хранение этой информации на локальном носителе.
3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

1. Термопреобразователя сопротивлений.
2. Тепловычислителя.
3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

1. Запорной арматуры.
2. Теплового счетчика.
3. Термопреобразователя.
4. Грязевика.
5. Расходомера.
6. Теплового датчика обратного трубопровода.
7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования

• необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
• запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
• регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
• учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Некачественная работа водонагревателей может наблюдаться, если нарушена герметичность трубопровода, произошло слипание или разрушение трубного узла. Решить проблему можно только с помощью замены труб.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые неисправности работы в системе отопительного оборудования и труб необходимо исправить незамедлительно!

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Элеваторный узел системы отопления дома: назначение и сфера применения

Практически каждый специалист, обслуживающий систему центрального обогрева многоквартирного дома, знаком с таким важнейшим ее элементом, как элеваторный узел. Всем, кого интересует назначение, конструкция и работа элеваторного узла системы отопления, будет полезна данная публикация.

Назначение и применение

Центральная система отопления (ЦСО) – это довольно сложная и разветвленная сеть, включающая в себя котельные, бойлерные, распределительные пункты и системы трубопровода, по которым теплоноситель поступает непосредственно потребителю. Чтобы доставить теплоноситель необходимой температуры потребителю, требуется поднять его температурные показатели.

Как правило, по магистральному трубопроводу подается теплоноситель с температурой от 130 до 150°С. Этого достаточно для сохранения тепловой энергии, но слишком много для потребителя.

По санитарным нормам, температура теплоносителя в ЦСО дома не должна превышать 95°С. Другими словами: перед попаданием в систему отопления дома, воду необходимо охладить.

За это и отвечает регулируемый элеваторный узел системы отопления, который смешивает горячую воду из котельной и холодную воду с обратного трубопровода ЦСО.

Назначение элеватора не ограничивается только регулировкой температуры теплоносителя: благодаря подмешиванию «обратки» в «подачу» увеличивается объем теплоносителя, что позволяет экономить службам на диаметре трубопровода и мощности насосного оборудования.

Конструкция и принцип работы

Конструкция элеватора проста, но от этого не менее эффективна. Устройство представляет собой чугунную или стальную конструкцию, состоящую из трех фланцев:

• К первому подключается подача перегретого теплоносителя.
• Ко второму – патрубок обратки ЦСО.
• К выходному патрубку подключается трубопровод, по которому происходит подача воды необходимой температуры к потребителю.

Ключевым звеном данного устройства является сопло, благодаря сужению сечения которого создается разряжение в смешивающей камере и подсос воды из обратного трубопровода. Принцип работы элеваторного узла системы отопления основан на законе Бернулли.

Основной проблемой данного устройства является возможное засорение сопла. Для защиты конуса от взвешенных частиц применяется фильтр-грязевик.

Для проведения профилактических работ по замене сопла и чистки фильтрующего элемента, в конструкции смесителя предусмотрена запорная арматура.

Для диагностики параметров теплоносителя и контроля работы СО в элеваторный модуль входят термодатчики и манометры давления, которые и являются его обвязкой.

Достоинства и недостатки

Широчайшее распространение элеваторов в сетях теплоснабжения обусловлено устойчивой работой данных элементов даже при изменении теплового режима подачи теплоносителя. Кроме этого, основным плюсами использования элеваторов являются:

• Простота конструкции.
• Надежность в работе.
• Энергонезависимость.

Кроме того, элеваторы в ЦСО практически не требуют обслуживания. Корректность работы зависит исключительно от грамотного монтажа и правильно подобранного диаметра сопла.

Важно! Расчет элеваторного узла системы отопления, который включает в себя подбор диаметров труб, сечения сопла и размеров самого устройства, выполняется только в профильной проектной организации

Способы регулировки

Для упрощения задачи подбора необходимого температурного режима СО без замены сопла были созданы регулируемые элеваторы:

• С ручным изменением диаметра сопла.
• С автоматической регулировкой.

Принцип регулирования сечения конуса предельно прост: в элеватор устанавливается задвижка, вращая которую меняется проходное сечение сопла.

В ручном варианте, вращение задвижки осуществляется ответственным работником, который меняет эксплуатационные характеристики теплоносителя, основываясь на показаниях манометров и термометров.

Схема элеваторного узла системы отопления с автоматическим смесительно-регулировочным модулем, основана на сервоприводе, который вращает шток задвижки.

Управляющим органом выступает контроллер, который принимает показания от датчиков давления и температуры, установленных на входе и выходе элеваторного узла.

Принцип действия элеваторного узла

      Элеватор смешения служит прибором для охлаждения перегретой воды, полученной из теплосети, до стандартной температуры, перед подачей ее во внутридомовую отопительную систему. Принцип ее понижения заключается в произведении смешивания воды повышенной температуры из трубопровода подачи и остывшей из трубопровода обратки.

     Элеватор состоит из нескольких основных частей. Это всасывающий коллектор ( вход с подачи), сопло (дроссель), камера смешения (средняя часть элеватора, где смешиваются два потока и подравнивается давление), приемная камера (подмес с обратки ), и диффузор (выход с элеватора непосредственно в сеть с установившимся давлением).

     Сопло – это сужающее устройство, находящееся в стальном корпусе элеваторного устройства. Из него горячая вода на высокой скорости и с пониженным давлением, поступает в камеру смешения, где осуществляется смешивание воды из теплосети и обратного трубопровода, путем подсасывания. Другими словами, горячая вода из магистральной теплосети поступает в элеватор, в котором она проходит через сужающее сопло с высокой скоростью и уже пониженным давлением, смешивается с водой из обратного трубопровода, а затем, с уже пониженной температурой, движется во внутридомовой трубопровод. Как непосредственно выглядит сопло механического элеватора можно увидеть на фото ниже.

      В современных модификациях элеватора технология управления изменением сечения сопла происходит автоматически с помощью электроники. В такой системе коэффициент смешивания горячей и охлажденной воды меняющийся, что снижает расходы на отопительную систему. Это так называемые погодозависимые или регулируемые элеваторы, и об этом я писал в .

      Такое строение элеватора имеет исполнительный механизм для обеспечения его стабильной работоспособности, состоящий из устройства направления и дроссельной иглы, которую приводит в движение зубчатый валик. Действие дроссельной иглы производит регулирование расхода теплоносителя.

Как устроен элеватор

В последнее время элеваторы появились в коммунальном хозяйстве. Почему же выбрали именно это оборудование? Ответ прост: элеваторы остаются стабильными даже в том случае, когда в сетях происходят перепады гидравлического и теплового режимов. Состоит элеватор из нескольких частей – камеры разряжения, струйного устройства и сопла. Также можно услышать про «обвязку элеватора» — речь идет о запорной арматуры, а также измерительных приборов, которые позволяют поддерживать нормальную работу всей системы.

Как было упомянуто выше, сегодня используются элеваторы, оснащенные электроприводом. За счет электрического привода механизм автоматически контролирует диаметр сопла, как результат, в системе поддерживается температура. Использование таких элеваторов способствует уменьшению счетов за электроэнергию.

Конструкция оснащена механизмом, который вращается за счет электрического привода. В более старых версиях используется зубчатый валик. Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Таким образом меняется диаметр сопла, после чего можно изменить расход теплового носителя. За счет этого механизма расход сетевой жидкости можно снизить до минимума или повысить на 10-20%.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

• теплоноситель из сети с высокой температурой направляется в сопло;
• при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
• разрежение вызывает подсасывание воды из обратного трубопровода;
• потоки смешиваются в камере и выходят в систему отопления через диффузор.

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.
